平法施工制图规则概述
平法施工识图规则讲解
平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
柱编号表3-1-1 柱类型代号序号特征框架柱KZ XX 柱根部嵌固在基础或地下结构上，并与框架梁刚性连接构成框架框支柱KZZ XX 柱根部嵌固在基础或地下结构上，并与框支梁刚性连接构成框支结构。

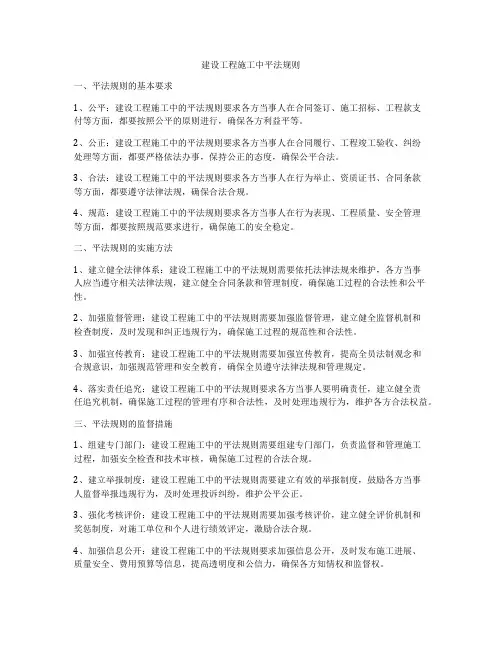

建设工程施工中平法规则
建设工程施工中平法规则一、平法规则的基本要求1、公平：建设工程施工中的平法规则要求各方当事人在合同签订、施工招标、工程款支付等方面，都要按照公平的原则进行，确保各方利益平等。
2、公正：建设工程施工中的平法规则要求各方当事人在合同履行、工程竣工验收、纠纷处理等方面，都要严格依法办事，保持公正的态度，确保公平合法。
3、合法：建设工程施工中的平法规则要求各方当事人在行为举止、资质证书、合同条款等方面，都要遵守法律法规，确保合法合规。
4、规范：建设工程施工中的平法规则要求各方当事人在行为表现、工程质量、安全管理等方面，都要按照规范要求进行，确保施工的安全稳定。
二、平法规则的实施方法1、建立健全法律体系：建设工程施工中的平法规则需要依托法律法规来维护，各方当事人应当遵守相关法律法规，建立健全合同条款和管理制度，确保施工过程的合法性和公平性。
2、加强监督管理：建设工程施工中的平法规则需要加强监督管理，建立健全监督机制和检查制度，及时发现和纠正违规行为，确保施工过程的规范性和合法性。
3、加强宣传教育：建设工程施工中的平法规则需要加强宣传教育，提高全员法制观念和合规意识，加强规范管理和安全教育，确保全员遵守法律法规和管理规定。
4、落实责任追究：建设工程施工中的平法规则要求各方当事人要明确责任，建立健全责任追究机制，确保施工过程的管理有序和合法性，及时处理违规行为，维护各方合法权益。
三、平法规则的监督措施1、组建专门部门：建设工程施工中的平法规则需要组建专门部门，负责监督和管理施工过程，加强安全检查和技术审核，确保施工过程的合法合规。
2、建立举报制度：建设工程施工中的平法规则需要建立有效的举报制度，鼓励各方当事人监督举报违规行为，及时处理投诉纠纷，维护公平公正。
3、强化考核评价：建设工程施工中的平法规则需要加强考核评价，建立健全评价机制和奖惩制度，对施工单位和个人进行绩效评定，激励合法合规。
4、加强信息公开：建设工程施工中的平法规则要求加强信息公开，及时发布施工进展、质量安全、费用预算等信息，提高透明度和公信力，确保各方知情权和监督权。
平法表示制图规则
平面整体表示法的制图规则简介平面整体表示法简称平法，这种所谓“平法”的表达方式，是将结构构件的尺寸和配筋，按照平面整体表示法的制图规则，直接表示在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套完整的结构施工图。
改变了传统的将构件从结构平面图中索引出来，再逐个绘制配筋详图的繁琐表示方法。
现在采用的图集为《混凝土结构施工图平面整体表示方法制图规则和构造详图》（11G101），由中国建筑标准设计研究院编制。
现在梁、柱、剪力墙、楼梯等结构构件皆可用平面整体表示法来表示。
下面以梁为例来简要介绍。
1.梁平面整体配筋图的表示方法梁的平面注写包括集中标注和原位标注。
（1）集中标注集中标注表示梁的通用数值，可以从梁的任何一跨引出。
集中标注的内容有五项必注值及一项选注值，必注值为：1）梁的编号；2）截面尺寸；3）梁箍筋；4）梁上部贯通筋或架立筋，梁下部贯通筋；5）梁侧面纵向构造钢筋或受扭钢筋。
梁顶面标高高差为选注值，当梁顶面与楼层结构标高有高差时则注写。
（2）原位标注原位标注表示梁的特殊值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。
原位标注有如下规定：1）梁上部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。
2）梁下部纵筋（含贯通筋）多于一排时，用斜线“/”将各排纵筋自上而下分开。
3）当同排纵筋有两种直径时，用加号“+”将两种直径的纵筋相连，角筋写在前面。
下面以梁为例，简单介绍“平法”中平面注写方式的表达方法，图3-11为梁配筋平面图例。
关于“平法”中其他构件及其他表达方法，请参阅有关图集。
图3 -12是用传统表达方式画出的一根两跨钢筋混凝土连续梁的配筋图（为简化起见，图中只画出立面图和断面图）。
从该图可以了解该梁的支承情况、跨度、断面尺寸，以及各部分钢筋的配置状况。
此图可用梁平面整体表示法绘出，如图3 -13所示，梁的平面注写包括集中标注和原位标注两部分。
平法施工制图规则概述
钢筋混凝土结构平法设计与施工规则混凝土结构设计工作内容第一部分工作内容由设计者主导完成：1．选定结构体系；2．确定构件断面尺寸和材料；3．荷载取值和统计；4．结构计算；5．根据计算结果和结合本人经验对构件配筋；6．绘制结构施工图。
第二部分工作内容由设计者被导完成：1．各构件的钢筋搭长与锚长值及常规构造详图；2．抗震结构的梁柱构件箍筋加密区范围；3．粱上部受力筋与的长度值。
采用传统钢筋混凝土结构施工图绘制方法的步骤第一步：绘制结构各标准层平面布置图，在结构平面布置图上，将所有构件进行编号和索引构件详图所在图号；第二步：绘制构件详图。
传统钢筋混凝土结构施工图绘制方法的缺陷传统钢筋混凝土结构施工图—“单构件正投影表示法”方法：在钢筋混凝土构件轮廓内直观地展示构件内部钢筋形状效果：给初学者以直观印象，使其比较容易地对钢筋混凝土结构构件的内部钢筋布置方式，直接产生感性认识。
缺陷：源于高等教育结构专业工程制图教科书中的教学表示方法。
同类构件中的相同构造做法，将不可避免地出现大批量重复，这些重复通常为简单重复或低级重复，其结果造成结构施工图设计表达繁琐，图纸量巨大，设计效率低，质量难于控制，设计成本高。
设计完成后的校对、审核两道工序也相应烦琐。
平法的基本理论（三要点）：——将结构设计分为创造性设计内容与重复性（非创造性）设计内容两部分，两部分为对应互补关系，合并构成完整的结构设计——设计工程师以数字化、符号化的平面整体设计制图规则完成其创造性设计内容部分——重复性设计内容部分（主要是节点构造和杆件构造）以《广义标准化》方式编制成国家建筑标准构造设计平法的特点：方法：把结构构件的尺寸和配筋等，按照平面整体表示方法制图规则，一次整体直接表达在各类的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构设计。
特点：（1）高度降低了传统设计中大量重复表达的内容，将这部分内容用可以重复使用的通用标准图的方式固定下来。
13平法施工图制图规则(2)
平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表 示方法的制图规则，整体直接表达在各类构件的结构平面布置图上， 再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法设计的注写方式：在平面布置图上表示各构件尺寸
和配筋的方式，分平面注写方式、列表注写方式和截面 注写方式三种。
例：2 ϕ22+（4 ϕ 12），其中2ϕ22为通长筋，4ϕ12为架立筋。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部 纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。 例：3ϕ22；3ϕ20表示梁的上部配置3 ϕ 22的通长筋，梁的下部配置3 ϕ 20的通长 筋。
3.5.2 梁平法施工图
在梁平面布置图上采用平面注写方式或截面注写方式表达。 平面注写包括集中标注和原位标注；集中标注表达梁的通用 数值，原位标注表达梁的特殊数值。当集中标注中的某项数 值不适用于梁的某部位时，则将该项数值原位标注。施工时， 原位标注取值优先。
梁编号
梁类型 楼层框架梁 屋面框架梁 框支架 非框架梁 悬挑梁 井字梁 代号 KL WKL KZL L XL JZL 序号 XX XX XX XX XX XX (X X)、 (X X A)或(X X B) 跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
第五项：梁侧面纵向构造钢筋或受扭钢筋
第六项：梁顶面标高高差
第一项：梁编号，该项为必注值； KL2（2A）表示第2号框架梁，2跨，一端有悬挑；
钢筋混凝土结构施工图平面整体表示方法制图规则和构造详图(11G101-1、2、3)解读
• 《建筑地基基础设计规范》 GB50007——2002
• 《高层建筑混凝土结构技术 规程》JGJ3-2002 J186-2002
• 《建筑结构制图标准》 GB/T50105-2001
“平法”发展历程
11G101系列01G101平法2011年9月1日正式实施：
• 8、12G901-2《混凝土结构施工钢筋排布规则与构造详图（现浇混凝 土板式楼梯）》
• 9、12G901-3《混凝土结构施工钢筋排布规则与构造详图（独立基础、 条形基础、筏形基础、桩基承台）》
• 10、11G329-1《建筑物抗震构造详图（多层和高层钢筋混凝土房屋）》 • 11、11G329-2《建筑物抗震构造详图（多层砌体房屋和底部框架砌体
1、平法图集介绍
7/20/2020
1、平法图集介绍
钢筋混凝土结构施工有关图集
1、11G101-1《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土框架、剪力墙、梁、板）》 2、11G101-2《混凝土结构施工图平面整体表示方法制图规则和构造详图（现浇混凝 土板式楼梯）》 3、11G101-3《混凝土结构施工图平面整体表示方法制图规则和构造详图（独立基础、 条形基础、筏形基础及桩基承台）》 4、12G101-4《混凝土结构施工图平面整体表示方法制图规则和构造详图（剪力墙边 缘构件）》
钢筋混凝土结构施工图平面整体 表示方法制图规则和构造详图 （11G101-1、2、3）解读
7/2ห้องสมุดไป่ตู้/2020
目录
1
平法图集介绍
2 11G101与03G101的不同 3 11G101与04\06\08G101的不同
4
平法标注的规范和方法
（ D＝b1＋b2＝h1＋h2）
4、注写柱纵筋：当纵筋直径相同、各边根数相同步，将纵筋注写在“全部纵筋”一栏中；除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写。
5、 注写箍筋类型号及箍筋肢数 。
6、注写柱箍筋，涉及钢筋级别、直径与间距。
（5 ） 梁侧面纵向构造钢筋
或受扭钢筋配置
G 4 Ф12，表达梁旳两个侧面共配置4 Ф12旳纵向构造钢筋，每侧各配置2Ф12。 N 6 φ22，表达表达梁旳两个侧面共配置 6 φ22旳受扭纵向钢筋，每侧各配置3φ22 。
（6） 梁顶面标高高差
当某梁旳梁顶面高于所在构造层旳楼面标高时，其标高高差为正值,反之为负值。 例如：某构造层旳楼面标高为44.950m当某梁旳梁顶面标高高差注写为（－0.050）时，即表白该梁顶面标高为44.900m。
混凝土构造施工图
平面整体表达措施 制图规则03G101－1
平法概述
建筑构造施工图平面整体设计措施（简称平法）对我国目前混凝土构造施工图旳设计表达措施作了重大改革，被国家科委和建设部列为科技成果要点推广项目。
平法旳体现形式，是把构造构件旳尺寸和配筋等，按照平面整体表达措施制图规则，整体直接体现在各类构件旳构造平面布置图上，再与原则构造详图相配合，即构成一套新型完整旳构造设计。
柱表注写内容
1、注写柱编号，编号由代号和序号构成。
2、注写各段柱旳起止标高，至柱根部往上以变截面位置或截面未变但配筋变化处为界分段注写。
3、截面尺寸：
矩形柱……注写截面尺寸b ×h及与轴线关系旳几何参数代号b1、b2和h1、h2旳详细数值，需相应于各段柱分别注写。
（b＝b1＋b2，h＝h1＋h2）
平法施工图通用规则
二ｂ
三ａ 三ｂ
四
五
海水环境
受人为或自然的侵蚀性物质影响的环境。 2
1.2 钢筋的混凝土保护层厚度
1.2.1 混凝土保护层的作用 1.2.2 混凝土保护层最小厚度规定
3
1.2.1混凝土的保护层作用
钢筋的混凝土保护层厚度是指最外层钢筋外边缘至混凝 土表面的距离。混凝土保护层的作用如下： 1、保证混凝土与钢筋之间的握裹力，确保结构受力性能 和承载力； ——握裹力由粘结力、摩擦力、咬合力和机械锚固力构成 2、保护钢筋不锈蚀，确保结构安全性和耐久性；
本章内容：
混凝土结构的环境类别 钢筋的混凝土保护层厚度 受拉钢筋的锚固长度 钢筋的连接 建筑上部结构和下部结构的分界
1
1.1 混凝土结构的环境类别
影响混凝土结构耐久性最重要的因素是环境，环境 类别应根据其对混凝土结构耐久性的影响而确定。
环境类别 一 二ａ 条 件 室内干燥环境 ；永久的无侵蚀性静水浸没环境 室内潮湿环境；非严寒和非寒冷地区的露天环境；非严寒和非寒 冷地区与无侵蚀性的水或土壤直接接触的环境；寒冷和严寒地区 的冰冻线以下与无侵蚀性的水或土壤直接接触的环境 干湿交替环境；水位频繁变动环境，严寒和寒冷地区的露天环境； 严寒和寒冷地区的冰冻线以上与无侵蚀性的水或土壤直接接触的 环境 严寒和寒冷地区冬季水位冰冻区环境；受除冰盐影响环境；海风 环境 盐渍土环境；受除冰盐作用环境；海岸环境
构件中的纵向受压钢筋采用搭接连接时，其受压 搭接长度不应小于受拉钢筋搭接长度的 70% ，且不 宜小于 200mm. (4) 纵向受力钢筋搭接长度范围内应配置加密箍筋 《混凝土结构设计规范》对搭接长度范围内的箍 筋做了相应规定
16
2 、钢筋的机械连接：
平法施工图的制图规则(精)
平法施工图的制图规则
为了确保施工人员准确无误地按平法施工图进行 施工，在具体工程施工图中必须写明以下与平法施 工图密切相关的内容： （1）选用的图集号； （2）混凝土结构的设计使用年限； （3）抗震设计时，抗震设防烈度及抗震等级， 非抗震设计时也应注明，以明确相应的标准构造详 图； （4）各类构件在不同部位所选用的混凝土的强 度等级和钢筋级别，以确定相应纵向受拉钢筋的最 小锚固长度及最小搭接长度等；
平法施工图的制图规则
建筑结构施工图平面整体设计方法（简称平 法），对混凝土结构施工图的传统设计表达方法 作了重大改革，它避免了传统的将各个构件逐个 绘制配筋详图的繁琐方法，大大地减少了传统设 计中大量的重复表达内容，变离散的表达方式为 集中表达方式，并将内容以可重复使用的通用标 准图的方式固定下来。目前已有国家建筑标准设 计系列图集《混凝土结构施工图平面整体表示方 法制图规则和构造详图》（11G101-1、11G1012、11G101-3）可直接采用。
平法施工图的制图规则
（5）在何部位选用何种构造做法； （6）接长钢筋所采用的连接形式； （7）结构不同构件不同部位所处的环境类别； （8）后浇带的相关做法及要求； （9）上部结构嵌固部位位置； （10）柱、墙或梁与填充墙的拉接构造； （11）当具体工程需要对图集的标准构造详图做 局部变更，应注明变更内容； （12）当具体工程有特殊要求时，应在施工图中 另加说明。
平法施工图的制图规则
按平法设计绘制的结构施工图，一般是由各 类结构构件的平法施工图和标准详图两部分构成， 但对于复杂的建筑物，尚需增加模板、开洞和预 埋件等平面图。按平法设计绘制结构施工图时， 应将所有梁、柱、墙等构件按规定进行编号，使 平法施工图与构造详图相一一对应。同时必须根 据具体工程，按照各类构件的平法制图规则，在 按结构层（标准层）绘制的平面布置图上直接表 示各构件的尺寸和配筋。出图时，宜按基础、柱、 剪力墙、梁、板、楼梯及其他构件的顺序排列。
[笔记]1_平法识图与钢筋计算
![[笔记]1_平法识图与钢筋计算](https://img.taocdn.com/s3/m/f41127d2ab00b52acfc789eb172ded630b1c98a5.png)
建筑结构施工图平面整体设计方法1平法识图与钢筋计算本章在这里主要介绍平法识图概述、钢筋计算的主要内容和需要注意的问题，以便为后面各章具体的技术内容讲述奠定基础。
1.1 平法识图概述1.1.1 平法及其产生1）什么是平法“平法”系指混凝土结构施工图平面整体表示方法，简称平法。
它是我国目前现行的具体工程结构施工图设计的主要方法。
为简化起见下面统以“平法”进行表述。
“平法”其表达形式概括起来，就是把结构构件的尺寸和配筋等，按照平面整体表示法制图规则，整体直接表达在各类构件的结构平面布置图上，再与标准构造详图相配合，即构成一套新型完整的结构施工图。
2）平法的产生平法的创始人是山东大学陈青来教授，在创立平法的时候，他在山东省建筑设计院从事结构设计工作。
当时正值改革开放初期，设计任务非常繁重，为了加快结构设计的速度，简化结构设计的过程，他吸收了国外的经验，结合中国建筑界的具体实践，创立了平法。
3）平法的重要意义和作用（1）“平法”是我国对混凝土结构施工图设计表示方法所进行的一项重大改革，它是国家科委和建设部列为国家级科技成果重点推广项目。
它的推广及应用，具有其重要意义与作用：（2）“平法”它改变了传统的那种将构件从结构平面布置图中索引出来，再逐个绘制配筋详图的繁琐方法。
由于它把构件尺寸和配筋直接表达在各类构件的结构平面布置图上，使其结构施工图的数量大大减少，这不但减少了绘图的工作量，而且，结构设计的后期计算，如每根钢筋形状和尺寸的具体计算、工程钢筋表的绘制等，也都免去而不作了。
这样，它不仅精简了混凝土结构施工图的设计（绘图）的程序，极大地的解放了结构设计师的繁重劳动，加快了结构设计的步伐，在一定程度上提高了结构设计的质量。
（3）平法实施以后，对施工企业来讲，首先是施工人员到工地携带的图纸少了，并且还减少了结构施工图的阅读时间。
因此，“平法”制图规则不仅是结构设计师者完成柱、墙、梁平法施工图的设计依据，而且也是施工、监理人员准确理解和实施平法结构施工图的依据。
平法施工图的制图规则(精)
建筑结构施工图平面整体设计方法（简称平 法），对混凝土结构施工图的传统设计表达方法 作了重大改革，它避免了传统的将各个构件逐个 绘制配筋详图的繁琐方法，大大地减少了传统设 计中大量的重复表达内容，变离散的表达方式为 集中表达方式，并将内容以可重复使用的通用标 准图的方式固定下来。目前已有国家建筑标准设 计系列图集《混凝土结构施工图平面整体表示方 法制图规则和构造详图》（11G101-1、11G1012、11G101-3）可直接采用。
平法施工图的制图规则
（5）在何部位选用何种构造做法； （6）接长钢筋所采用的连接形式； （7）结构不同构件不同部位所处的环境类别； （8）后浇带的相关做法及要求； （9）上部结构嵌固部位位置； （10）柱、墙或梁与填充墙的拉接构造； （11）当具体工程需要对图集的标准构造详图做 局部变更，应注明变更内容； （12）当具体工程有特殊要求时，应在施工图中 另加说明。
平法施工图的制图规则
按平法设计绘制的结构施工图，一般是由各 类结构构件的平法施工图和标准详图两部分构成， 但对于复杂的建筑物，尚需增加模板、开洞和预 埋件等平面图。按平法设计绘制结构施工图时， 应将所有梁、柱、墙等构件按规定进行编号，使 平法施工图与构造详图相一一对应。同时必须根 据具体工程，按照各类构件的平法制图规则，在 按结构层（标准层）绘制的平面布置图上直接表 示各构件的尺寸和配筋。出图时，宜按基础、柱、 剪力墙、梁、板、楼梯及其他构件的顺序排列。
平法施工图的制图规则
为了确保施工人员准确无误地按平法施工图进行 施工，在具体工程施工图中必须写明以下与平法施 工图密切相关的内容： （1）选用的图集号； （2）混凝土结构的设计使用年限； （3）抗震设计时，抗震设防烈度及抗震等级， 非抗震设计时也应注明，以明确相应的标准构造详 图； （4）各类构件在不同部位所选用的混凝土的强 度等级和钢筋级别，以确定相应纵向受拉钢筋的最 小锚固长度及最小搭接长度等；
平法施工图制图规则
梁上部钢筋
2 16悬 臂 端 下 部 钢 筋
2 22（ 1跨 下 部 钢 筋 _上 排 ） 4 22（ 1跨 下 部 钢 筋 _下 排 ） 锚固长度
2 20（ 2跨 下 部 钢 筋 ）
3 20（ 3跨 下 部 钢 筋 _上 排 ） 4 20（ 3跨 下 部 钢 筋 _下 排 ）
锚固长度
锚固长度 锚固长度 梁下部钢筋
纵向受拉钢筋搭接长度修正系数ξ 纵向受拉钢筋搭接长度修正系数 纵向钢筋搭接接头面积百分 率(%) ξ d≤25 1.2 50 1.4 100 1.6
平法简介
建筑结构施工图平面整体设计方法（ 建筑结构施工图平面整体设计方法（简称平 是把结构构件的尺寸和钢筋等， 法）是把结构构件的尺寸和钢筋等，按照平面整 体表示方法制图规则， 体表示方法制图规则，整体直接表达在各类构件 的结构平面布置图上，再与标准构造详图相配合， 的结构平面布置图上，再与标准构造详图相配合， 即构成一套完整的结构施工图的方法。 即构成一套完整的结构施工图的方法。它改变了 传统的那种将构件从结构平面布置图中索引出来， 传统的那种将构件从结构平面布置图中索引出来， 再逐个绘制配筋详图的繁琐方法。 再逐个绘制配筋详图的繁琐方法。
基础知识
混凝土保护层： 混凝土保护层：
纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三： 纵向受力钢筋的外表面到截面边缘的垂直距离。作用有三：减少砼开 钢筋的外表面到截面边缘的垂直距离 裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、 裂后纵向钢筋的锈蚀、高温时使钢筋的温度上升减缓、使纵筋与砼有较好的 粘结。 粘结。
设防烈度 7
>30 二 ≤30 二 一 >60 一 一 >80 一 不应采 用
8
>30 一
第5讲 平法施工图制图规则.ppt
结束！ 谢谢大家！
一、 柱平法施工图的表示方法 柱子的平法表示方法有两种，一
种称为列表注写方式，另一种称截面 注写方式。应用时，柱子的编号要符 合表13.2.1的规定。
1、列表注写方式 柱平法列表注写方式需要画出柱的
平面布置图，并根据柱的类别按表13.2.1 的规则编号,同时要画出柱子结构层楼面 标高和结构层高，参见图13.2.5。
项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注 集中标注的形式如图13.2.9所示。 ①梁截面标准规则。 当梁为等截面时，用b×h表示。当为加腋梁时用 b×h c1×c2表示，其中c1为腋长，c2为腋高（图 13.2.10）。当有悬挑梁且根部和端部不同时，用斜线 分割根部与端部的高度值，即b×h1/h2。
④梁侧钢筋的标注规则。
梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹 板高度≥450mm时，就需要配置构造梁侧钢筋，构 造钢筋用大写字母G打头，接着标注梁两侧的总配 筋量，且对称配置。例如G4φ 12，表示在梁的每 侧各配2φ 12构造钢筋。
受扭纵筋用N打头。例如N6φ 18，表示梁的每 侧配置3φ 18的纵向受扭钢筋。
⑤梁顶高差的标柱规则
梁顶高差是指梁顶与相应的结构层的高度差值， 当梁顶与相应的结构层标高一致时，则不标此项， 若梁顶与结构层存在高差时，可将高差值标入括号 内。例如（-0.05）表示梁顶低于结构层0.05m；若 为（0.05）表示梁顶高于结构层0.05m。
2）梁原位标注法 ①梁支座上部纵筋 该部位标注包括梁上部的所有纵筋，即包括通 长筋。 当梁上部纵筋不止一排时用斜线“/”将各排纵 筋从上自下分开 。如 6φ 25（4/2），表示梁支 座的上一排钢筋为4φ 25，下排钢筋为2φ 25。
建筑结构基础第14章 混凝土结构施工图平法制图规则
和序号组成。然后从相同编号的柱中选择一个截面，按另一种 比例原位放大绘制柱截面配筋 图，并在各配筋图上继其编号 后再注写截面尺寸b×h (对于圆柱改为圆柱直径)、角筋 或全 部纵筋(当纵筋采用同一种直径且能够图示清楚时)、箍筋的具 体数值。在柱截面配 筋图上标注柱断面与轴线关系b1、b2、 hl、h2具体数值。
8
（6）注写柱子箍筋，应包括钢筋种类代号、直径与间距。
当为抗震设计时，用斜线区分柱端箍筋加密区与柱身非加密 区长度范围内箍筋的不同间距(加密区长度由标准构造详图来 反映)。当箍筋沿柱全高为同一种间距时，则不使用斜线。当 圆柱采用螺旋箍筋时，需在箍筋前加“L”。当柱纵筋采用搭 接连接,且为抗震设防时，搭接接头范围内箍筋加密做法也用 标准构造详图来反映；当为非抗震设防时,在柱纵筋搭接长度 范围内的箍筋加密，应由设计者另行注明。
1
平法制图规则的基本要求如下： (1) 平法适用于各种现浇混凝土结构的基础、柱、剪力墙、
梁、板、楼梯等构件的施工图设计。对于复杂的工业与民用 建筑尚需增添模板、开洞和预埋件的平面图。 (2) 平面整体配筋图上直接表示各构件的尺寸、配筋和所选 用的标准构造详图。各构件的尺寸和配筋值可按平面注写式、 列表注写式和截面注写式三种方法表示。 (3) 在绘制平面整体配筋图时，应将所有构件分类编号，编 号中含有类型代号和序号等，其中类型代号的主要作用是指 明所选用的标准构件详图；在标准构件详图上，也应按其所 属构件类型注明代号，以明确该详图和平面整体配筋图中相 同构件的互补关系，使两者合并构成完整的设计。
第14章 混凝土结构施工图平法制图规则
建筑结构施工图平面整体设计方法(简称平法)，包括常
用的平面现浇混凝土柱、 墙、梁三种构件的整体表示法制 图规则和标准构造两大部分内容。平法的表达形式是把混凝 土结构构件的尺寸和配筋等，按照平面整体表示法制图规则， 整体直接表达在各类构件的结构平面布置图上，再与标准构 造详图相配合，形成一套比较新型完整的结构施工图。
平法施工图的制图规则教案
梁支座上部纵筋；梁下部纵向钢筋；附加箍筋和吊筋的标注；当在梁上集中标注的内容不适用于某跨时，则采用原位标注的方法标注此跨内容，施工时原位标注优先采用。
（2）梁的截面注写方式
梁的截面注写方式是在按层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在剖面上注写截面尺寸和配筋的具体数值表示梁的施工图。采用这种表达方式，适用于表达异形截面梁的尺寸与配筋，或平面图上梁距较密的情况。
在具体工程施工图中必须写明12项与平法施工图密切相关的内容。
二、柱平法施工图
讲授
80
续
课
时
教
学
过
程
设
计
柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。
三、梁平法施工图
梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截
面注写方式表达框架梁的截面尺寸、配筋的一种方法。
（1）平面注写方式
编码: SCJ-RC-JW-59编号:
四川建筑职业技术学院授课教案
班级名称
授课日期
周次/星期/节次
课时章节或课题名称
平法施工图的制图规则、柱平法施工图、梁平法施工图
课时
教学
目标
了解平法施工图的制图规则；掌握柱和梁的平法表达方式
课
时
教
学
过
程
设
计ห้องสมุดไป่ตู้
复习要点
教学方法
教学时间(分钟)
1.结构施工图的内容。
2.结构设计说明的内容。
平面注写方式包括集中标柱与原位标注两部分。
集中标柱——表达梁的通用数值。
原位标柱——表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
