柱和剪力墙平法施工图制图规则
4.1-认知剪力墙平法施工图及其钢筋排布规则
任务一 认知剪力墙平法施工图及其钢筋排布规则
（三）剪力墙约束边缘构件钢筋排布 剪力墙约束边缘构件钢筋排布可采用两种方式，一
种是非阴影区外圈设置封闭箍筋，另一种是墙体水平分布 筋替代非阴影区外圈封闭箍筋的位置。约束边缘构件钢筋 的排布包括转角墙钢筋的排布、翼墙钢筋的排布、端柱钢 筋的排布、暗柱钢筋的排布。
（四）剪力墙构造边缘构件钢筋排布构造
（五）剪力墙连梁钢筋排布构造
任务一 认知剪力墙平法施工图及其钢筋排布规则
墙体根据其受力特点可以分为承重墙和剪力墙，承重 墙以承受竖向荷载为主，如砌体墙；剪力墙是承受风荷载 、地震作用或其它作用引起的水平荷载以及水平构件传来 的竖向荷载的墙体。
剪力墙按结构材料可以分为钢板剪力墙、钢筋混凝土 剪力墙和配筋砌块剪力墙等。其中以钢筋混凝土剪力墙最 为常用。
任务一 认知剪力墙平法施工图及其钢筋排布规则 3.翼墙水平分布钢筋锚固构造
任务一 认知剪力墙平法施工图及其钢筋排布规则
有 端 柱 时 剪 力 墙 水 平 分 布 钢 筋 锚 固 构 造
任务一 认知剪力墙平法施工图及其钢筋排布规则 剪力墙楼板、屋面板处钢筋排布
任务一 认知剪力墙平法施工图及其钢筋排布规则
“十二五”职业教育国家规划教材
项目四 剪力墙钢筋翻样与加工
任务一 认知剪力墙平法施工图及其钢筋排布规则
高等教育出版社
任务一 认知剪力墙目平法录施工图及其钢筋排布规则
CONTENTS
一、剪力墙平法施工图的制图规则 （一） 剪力墙列表注写方式 （二）剪力墙截面注写 二、剪力墙钢筋排布规则 （一）剪力墙竖向钢筋排列位置 （二）剪力墙水平分布钢筋排布规则 （三）剪力墙约束边缘构件钢筋排布
目录
CONTENTS
柱平法施工图柱平法施工图有列表注写和截面注写两种方式
、柱平法施工图柱平法施工图有列表注写和截面注写两种方式。
柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。
在平法施工图中，应在图纸上注明包括地下和地上各层的结构层楼（地）面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10—3示例（实际图纸粗线只画其中一项）。
结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致.⒈列表注写方式：在柱平面布置图上,分别在同一编号的柱中选择一个或几个截面标注几何参数代号(反映截面对轴线的偏心情况)，用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况)与配筋数值，并配以各种柱截面形状及箍筋类型图。
柱表中自柱根部（基础顶面标高)往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》。
⒉截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。
下面以图10-4为例说明其表达方法:⑴在柱定位图中，按一定比例放大绘制柱截面配筋图,在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋.⑵柱的竖筋数量及箍筋形式直接画在大样图上,并集中标注在大样旁边。
⑶当柱纵筋采用同一直径时,可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。
⑷必要时，可在一个柱平面布置图上用小括号“（）"和尖括号“< >”区分和表达各不同标准层的注写数值。
⑸如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时,可将其编为同一柱号。
但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。
二、剪力墙平法施工图剪力墙平法施工图也有列表注写和截面注写两种方式。
剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

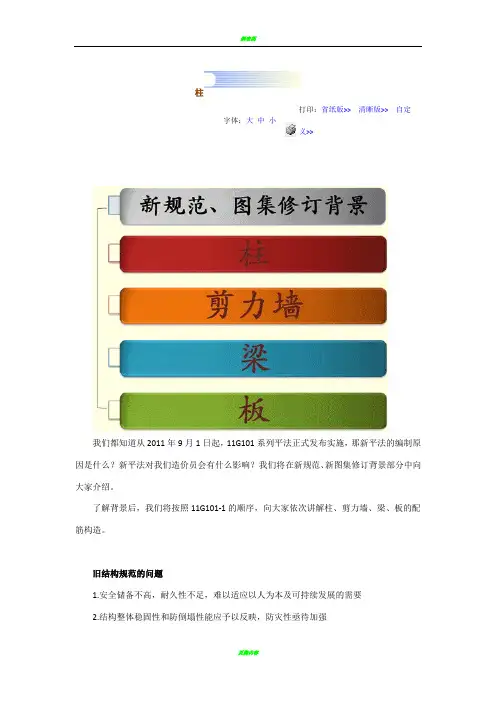

解读新国标设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》
柱字体：大中小打印：省纸版>>清晰版>>自定义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。
了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。
旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。
我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。
新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。
很多设计方法也有待改善。
另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。
因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。
剪力墙平法施工图规则
筋、下部纵筋、和墙梁顶面标高高差的具体数值 （2）当连梁设有斜向交叉暗撑时，还要以JC打头附加注写一根暗撑的全部纵筋， 并标注x2标明有两根暗撑相互交叉，以及箍筋的具体数值（用斜线分隔斜向交叉暗 撑箍筋加密区与非加密区的不同间距）。交叉暗撑的截面尺寸按构造确定，并按标 准详图施工，设计不计。
从相同编号的墙柱中选择一个截面，标注全部纵筋及箍筋 的具体数值
其中要注意： （1）对于约束边缘端柱YDZ，需增加标注几何尺寸bc hc 。该柱在墙身部分 的几何尺寸按本图集YDZ的标准构造详图取值，设计不注。当设计者采用与 该构造详图不同的做法时，应另行注明； （2）对于构造边缘端柱GDZ，需增加标注几何尺寸bc hc
构造边缘构件
约束边缘构件
(3)三种墙梁 连梁（LL）、暗梁（AL）、和边框梁（BKL）。 图集51页给出了连梁的钢筋构造详图 ❖ 连梁
连梁其实是一种特殊的墙身，它是上下楼层窗（门）洞口 之间的那部分水平的窗间墙 ❖ 暗梁
暗梁与暗柱有些共同性，因为他们都是隐藏在墙身内部看 不见的构件。它们都是墙身的一个组成部分。事实上，剪力墙 的暗梁和砖混结构的圈梁有共同之处，它们都是强身的一个水 平性“加强带”。一般设置在楼板之下。
当连梁设有斜向交叉钢筋时，还要以JG打头附加注写一道斜向钢筋的配筋值， 并标注x2标明有两道斜向钢筋相互交叉。
当墙身水平分布钢筋不能满足连梁、暗梁及边框梁的梁侧面纵向构造钢筋的要 求时，应补充注明梁侧面纵筋的具体数值，注写时，以大写字母G打头，连续注写 直径与间距。
例： G10@，15表0示墙梁两个侧面纵筋对称配置为：I级钢筋，直径 ，间距为
剪力墙平面布置图可采用适当比例单独绘制，也可与柱 或梁平面布置图合并绘制。
梁.墙.柱平法施工图
9.5 平法施工图9．5。
1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。
2。
平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。
改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。
平法适用的结构构件为柱、剪力墙、梁三种。
内容包括两大部分,即平面整体表示图和标准构造详图。
在平面布置图上表示各种构件尺寸和配筋方式。
表示方法分平面注写方式、列表注写方式和截面注写方式三种。
3。
常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。
5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。
图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。
它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。
柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。
图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。
如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。
平法施工识图规则.
平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下，才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。
其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。
5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。
柱平法施工图制图规则
（4）注写柱纵筋。
当柱纵筋直径相同 ，各边根数也相同时， 将纵筋注写在“全部纵 筋”一栏中；
除此之外，柱纵筋 分角筋、截面b边中部筋 和h边中部筋三项分别注 写（对于采用对称配筋 的矩形截面柱，可仅注 写一侧中部筋，对称边 省略不注）。
当为圆柱时，表中角筋一 栏注写圆柱的全部纵筋。
（5）注写箍筋类型号及箍筋肢数
建筑室内设计
ቤተ መጻሕፍቲ ባይዱ
柱平法施工图制图规则
柱平法施工图是在柱的结构平面布置图上，采用列表注 写方式或截面注写方式表达的柱配筋图。施工人员依据平法 施工图及相应的标准构造详图进行施工，故称柱平法施工图 。
首先，按一定比例绘制柱的平面布置图，分别按照不同 结构层（标准层），将全部柱绘制在该图上，并按规定注明 各结构层的标高及相应的结构层号。然后，采用列表注写方 式或截面注写方式表达柱的截面及配筋。
（1）注写柱编号
（2）注写各段柱的起止标高
各段柱的起止标高 自柱根部往上以变截面 位置或截面未变但配筋 改变处为界分段注写。
（a）框架柱和框支柱的根部标 高系指基础顶面标高； （b）梁上柱的根部标高系指梁 顶面标高； （c）剪力墙上柱的根部标高分 两种： a）当柱纵筋锚固在墙顶部时， 其根部标高为墙顶面标高； b）当柱与剪力墙重叠一层时， 其根部标高为墙顶面往下一层 的结构层楼面标高。
在柱表的上部或图中的适当位置须画出具体工程所设 计的各种箍筋类型图以及箍筋复合的具体方式，并在其上 标注与表中相对应的b、h 和编上类型号。在柱表中箍筋类 型栏内注写箍筋类型号。
（6）注写柱箍筋
注写柱箍筋，包括钢 筋级别、直径与间距。当 为抗震设计时，用斜线 “/”区分柱端箍筋加密 区与柱身非加密区长度范 围内箍筋的不同间距。
16G101图集平法制图规则及计算深度解读
16G101图集柱平法制图规则及计算深度解读图集相当于字典，查起来方便，读起来费劲，有时候读了多遍也理解不了，如果理解不了，你将无法查询，从今天开始，我帮大家深度解读16G图集，帮大家节省时间。
大家看一下，同图表示，你是不是对平法是什么，有了更好的理解。
16G图集这次最大的变化就是取消了非抗震情况，就是因为有了以上这份文件。
至于16G101-1和-2包括哪些内容，我们后面再讲，慢慢来！“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确，欢迎大家拍砖。
虽然现在平法图集上没有陈教授的名字，但是我们不能忘记这个人，他发明平法，解放了无数建筑工作者的劳动力。
别把图集当规范，平法图集是从规范衍生出来应用工具。
简单来说，平法施工图=平面图+标准构造详图，这里平面图是按照平法规则绘制出来的。
这几种方式，我们后面会详细解读。
图纸说明大多数对预算员没用，做预算不要把时间浪费在图纸说明上。
这些地方设计如果不注明，就证明是设计新手干的，找老预算员取取经验，别瞎做。
哈哈！先来一波更新^.^【2016年11月7日】其实芯柱的内容，16G平法图集并没有单独拿出来，因为网上很多人问这个问题，我在这里特意拿出来单独解读。
列表注写方式图上有个特点，就是柱截面标注的不是具体尺寸，是参数代号，具体尺寸要从表里查得。
注意，偏轴时图中参数可以是负值。
这里注意大家按照我给的序号顺序看。
关于转换柱的具体内容，我们后面会详细解读。
常用的箍筋是类型1和类型2。
我们经常碰到复合箍筋，不知道怎么拆分，有了这个原则就知道怎么拆分了。
大家注意，柱子的箍筋是“几×几”，梁的箍筋一般叫“几肢箍”。
大家注意，芯柱不会单独存在，一定和框架柱在一起，尺寸标注方式随框架柱。
为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。
大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。
柱平法施工制图规则和构造详图
柱平法部分
2.1 柱平法施工图的表示方法
2.1.1 柱平法施工图系在柱平面布置图上采用列表注 写方式或截面注写方式表达。 2.1.2 柱平面布置图，课采用适当的比例单独绘制， 也可与剪力墙平面布置图合并绘制（剪力墙结构施 工图制图规则见第3章）。
2.1.3 在柱平法施工图中，应按本规则第1.0.8条规定
注明各结构层的楼面标高、结构层高及相应的结构 层号，尚应注明上部结构嵌固部位位置。
山西建筑职业技术学院工程管理系
柱平法部分
2.2 列表注写方式
2.2.1 列表注写方式，系在柱平面布置图上 （一般只需采用适当比例绘制一张柱平面布 置图，包括框架柱、框支柱、梁上柱和剪力 墙上柱），分别在同一编号的柱中选择一个 （有时需要选择几个）截面标注几何参数代 号；在柱表中注写柱编号、柱段起止标高、 几何尺寸（含住截面对轴线的偏心情况）与 配筋的具体数值，并配以各种柱截面形状及 其箍筋类型图的方式，来表达柱平法施工图。
19.470-37.470柱平法施工图 山西建筑职业技术学院工程管理系
柱平法部分
第二节
柱平法施工图构造详图
一、抗震KZ纵向钢筋连接构造
二、地下室抗震KZ的纵向钢筋连接构造
三、抗震KZ边柱和角柱柱顶纵向钢筋构造 四、抗震KZ中柱柱顶纵向钢筋构造 五、抗震KZ、QZ、LZ箍筋加密区范围 六、芯柱XZ配筋构造 矩形箍筋复合方式
山西建筑职业技术学院工程管理系
3. 对于矩形柱，注写柱截面尺寸b × h及与轴线关系的几
柱平法部分
4.注写柱纵筋。当柱纵筋直径相同，各边根数也相同时（包括 矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中； 除此之外，柱纵筋分角筋、截面b边中部筋和h边中部纵筋三 项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧 中部筋，对称边省略不注）。 5.注写箍筋类型号及箍筋肢数，在箍筋类型栏内注写按本规则 第2.2.3条规定的箍筋类型号与肢数。 6.注写柱箍筋，包括钢筋级别、直径与间距。 当为抗震设计时，用斜线“/”区分柱端钢筋加密区与柱身非加 密区长度范围内箍筋的不同间距。施工人员需根据标准构造详 图的规定，在规定的几种长度值中取其最大者作为加密区长度。 当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号内 注明核芯区箍筋直径及间距。
柱平法施工制图规则和构造详图ppt课件
目 录
• 柱平法施工制图概述 • 柱平法施工制图规则 • 柱平法施工构造详图 • 柱平法施工制图实例分析 • 柱平法施工制图中的常见问题及解决方法 • 柱平法施工制图的发展趋势和展望
01
柱平法施工制图概述
柱平法施工制图的目的和意义
目的
为了规范建筑结构柱平法施工图的表示方法，提高制图效率，保证施工质量。
在使用柱平法施工制图时，应注意图纸的规范性、准确性和 完整性，确保施工人员能够正确理解图纸信息，并按照图纸 要求进行施工。同时，对于复杂或特殊的柱子结构，应结合 剖面图等其他表示方法进行补充说明。
02
柱平法施工制图规则
制图前的准备工作
熟悉相关规范和标准
了解国家及地方有关建筑结构制图的 规范和标准，确保制图过程符合规定 。
利用BIM技术进行三维建模和协同设计，可 以减少重复工作和错误，提高制图的效率 和质量。
加强团队协作
引入质量控制机制
建立高效的团队协作机制，明确各自的职 责和任务，确保制图工作的顺利进行。
建立完善的质量控制机制，对制图过程进 行监督和检查，确保制图的准确性和符合 规范要求。
THANKS
感谢观看
构造详图的内容和要素
01 柱子的截面形状和尺寸
03 混凝土的浇筑和养护要 求
其他特殊要求或细节处 理
05
02 钢筋的布置和连接方式
04 柱子的定位和轴线关系
构造详图的绘制方法和步骤
根据设计要求和规范，确 定柱子的截面形状和尺寸
绘制柱子的轮廓线和轴线 ，标注相关尺寸和定位信 息
根据钢筋布置图，绘制钢 筋的形状和位置，标注钢 筋的直径、间距和连接方 式
对于已经出现的问题和错误， 应及时进行整改和补救，确保 工程质量和安全。
平法施工图的制图规则教案
梁支座上部纵筋；梁下部纵向钢筋；附加箍筋和吊筋的标注；当在梁上集中标注的内容不适用于某跨时，则采用原位标注的方法标注此跨内容，施工时原位标注优先采用。
（2）梁的截面注写方式
梁的截面注写方式是在按层绘制的梁平面布置图上分别在不同编号的梁中各选择一根梁用剖面号引出配筋图，并在剖面上注写截面尺寸和配筋的具体数值表示梁的施工图。采用这种表达方式，适用于表达异形截面梁的尺寸与配筋，或平面图上梁距较密的情况。
在具体工程施工图中必须写明12项与平法施工图密切相关的内容。
二、柱平法施工图
讲授
80
续
课
时
教
学
过
程
设
计
柱子的平法表示方法有两种，一种称为列表注写方式，另一种称截面注写方式。
三、梁平法施工图
梁平面整体配筋图是在梁平面布置图上采用平面注写方式或截
面注写方式表达框架梁的截面尺寸、配筋的一种方法。
（1）平面注写方式
编码: SCJ-RC-JW-59编号:
四川建筑职业技术学院授课教案
班级名称
授课日期
周次/星期/节次
课时章节或课题名称
平法施工图的制图规则、柱平法施工图、梁平法施工图
课时
教学
目标
了解平法施工图的制图规则；掌握柱和梁的平法表达方式
课
时
教
学
过
程
设
计ห้องสมุดไป่ตู้
复习要点
教学方法
教学时间(分钟)
1.结构施工图的内容。
2.结构设计说明的内容。
平面注写方式包括集中标柱与原位标注两部分。
集中标柱——表达梁的通用数值。
原位标柱——表达梁的特殊数值。
当集中标注的某项数值不适用于梁的某部位时，则将该项数值进行原位标柱，施工时原位标柱取值优先。
剪力墙平法识图规则
剪力墙平法识图规则在建筑工程中，剪力墙是一种重要的结构构件，用于抵抗水平荷载，如地震和风荷载。
而要正确理解和施工剪力墙，就必须掌握剪力墙平法识图规则。
这一规则是建筑行业中用于表示剪力墙结构的一套标准方法，它能够清晰、准确地传达设计意图，确保施工的准确性和安全性。
剪力墙平法识图规则主要包括剪力墙的编号、几何尺寸、钢筋配置等方面的表示方法。
首先，剪力墙的编号是识别不同剪力墙的重要标识。
通常，编号由墙柱类型代号、序号以及墙身类型代号组成。
比如，约束边缘构件用YBZ 表示，构造边缘构件用 GBZ 表示。
通过这些清晰的编号，施工人员能够迅速区分不同位置和功能的剪力墙。
剪力墙的几何尺寸在平法识图中也有明确的规定。
一般会标注墙身的厚度、长度和高度等尺寸。
墙身厚度以毫米为单位标注，而长度和高度则根据具体的建筑结构和设计要求进行标注。
这些尺寸信息对于施工中模板的制作、钢筋的下料等工作至关重要。
钢筋配置是剪力墙平法识图的核心内容之一。
剪力墙中的钢筋主要包括竖向钢筋、水平钢筋和拉筋。
竖向钢筋通常在墙的两端和中部配置，用于承受竖向荷载和抵抗弯矩。
水平钢筋则沿墙的水平方向布置，增强墙体的抗剪能力。
拉筋则用于固定竖向和水平钢筋的位置，确保钢筋的间距和位置符合设计要求。
在平法识图中，钢筋的标注方式有多种。
例如，对于竖向钢筋，会标注钢筋的级别、直径、间距以及在墙身中的布置范围。
水平钢筋的标注方式类似，同时还会注明钢筋的连接方式和锚固长度。
拉筋则会标注其钢筋级别、直径、间距以及布置方式。
除了上述基本内容，剪力墙平法识图规则还涉及到洞口的表示方法。
洞口在剪力墙中是常见的，其位置、尺寸和加强钢筋的配置都需要准确表示。
洞口的标注通常包括洞口的编号、几何尺寸、洞口中心的定位尺寸以及洞口加强钢筋的信息。
另外，对于一些特殊情况，如变截面剪力墙、约束边缘构件的阴影区域和非阴影区域等，平法识图规则也有相应的规定。
变截面剪力墙需要标注截面变化的位置和尺寸，约束边缘构件的阴影区域和非阴影区域则需要分别标注钢筋的配置情况。
剪力墙平法施工图制图规则
剪力墙平法施工图制图规则1.1 剪力墙平法施工图的表示方法1.1.1 剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。
1.1.2 剪力墙平面布置图可采用适当比例单独绘制，也可与柱或梁平面布置图合并绘制。
当剪力墙较复杂或采用截面注写方式时，应按标准层分别绘制剪力墙平面布置图。
1.1.3 在剪力墙平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。
尚应注明上部结构嵌固部位位置。
1.1.4 对于轴线未居中的剪力墙(包括端柱)，应标注其偏心定位尺寸。
1.2 列表注写方式1.2.1 为表达清楚、简便，剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁二类构件构成。
列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中，对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。
1.2.2 编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号。
1.墙柱编号，由墙柱类型代号和序号组成，表达形式应符合表的规定。
表墙柱编号墙柱类型代号序号约束边缘构件YBZ --构造边缘构件GBZ --非边缘暗柱AZ --扶壁柱FBZ --注:约束边缘构件包括约束边缘暗样、约束边缘端样、约束动缘源墙、约束边缘转角墙四种(见图)。
构造边缘构件包括构造边缘暗柱、构造边缘情柱、构造边缘翼墙，构造边缘转角。
墙四种(见图)。
2.墙身编号，由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成，其中排数注写在括号内。
表达形式为:Q**(**排)注:1.在编号中:如若干墙柱的截面尺寸与配筋均相同，仅截面与轴线的关系不同时，可将其编为同一墙柱号;又如若干墙身的厚度尺寸和配筋均相同，仅墙厚与轴线的关系不同或墙身长度不同时，也可将其编为同一墙身号，但应在图中注明与轴线的几何关系。
2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注、3.对于分布钢筋网的排数规定:当剪力墙厚度不大于400时，应配置双排;当剪力墙厚度大于400，但不大于700时，宜配置三挂;当剪力墙厚度大于700 时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
符合以上条件时，应注写洞口每边补强钢筋的数
值。 例如： JD2 400×300 +3.10 3φ 16 表 示 2 号矩形洞口；宽 400mm 高 300mm ；洞口至楼面 3.1 m；洞口四边每边补强钢筋为3φ 16。
（ 2 ）当矩形洞口的宽＞ 800 mm 时，在洞口上 下需设置补强暗梁，此时应注写暗梁的纵筋与箍 筋（补强暗梁的梁高一律定为400mm，若梁高不是 400mm应另行标注）；当洞口上下为剪力墙的连梁 时此项免标；洞口竖向两侧按边缘构件配筋，此 项不标注。
注洞口中心的定位尺寸。
表 13.2.6 剪 力 墙 构 件 编 号 墙柱类型 约束边缘暗柱 连 梁 （ 无 交叉 暗 约束边缘端柱 撑 及 无 交 叉 钢 约 束 边 缘 翼 墙 （柱） 约 束 边 缘 转 角 墙 （柱） 构件边缘端柱 构件边缘暗柱 构 件 边 缘 翼 墙 （柱） 构 件 边 缘 转 角 墙 （柱） 非边缘暗柱 边框梁 扶 壁 柱 YAZ YDZ YYZ YJZ GDZ GAZ GYZ GJZ AZ FBZ XX 筋） XX XX 连 梁 （ 有 交叉 暗 XX 撑） XX XX 连 梁 （ 有 交叉 钢 XX 筋） XX XX 暗梁 XX BKL XX AL XX LL(JG) XX LL(JC) XX LL XX 代 号 序 号 墙梁类型 代 号 序 号
注 ：在 具 体工 程 中 ，当 某 些墙 身 需要 设 置暗 梁 或边 框 梁时 ， 宜 在剪 力 墙平 法 施工 图 中绘 制 其平 面 位置并 编 号 以明 确 具体 位置。
②在洞口中心引注洞口编号、洞口几何尺寸、
洞口中心相对标高、洞口每边的补强钢筋。
洞口几何尺寸标注规则：矩形洞口为宽×高
（b×h）; 圆形洞口为洞口直径。
面标高和结构层高，参见图13.2.6。
3.剪力墙平法施工图的表示方法
剪力墙的平法表示分为截面注写方式和列表注
写方式，采用这两种表示方法均在平面布置图上进
行。 （1）构件的编号规则 剪力墙构件的编号规则见表13.2.6。 （2）截面注写方式 1）洞口的表示方法 ①在剪力墙平面布置图上绘制洞口示意，并标
例 如 ： JD5
1800×2100
+1.80
6φ 20φ 8@150表示5号矩形洞口，洞宽1800 mm洞高
2100mm ，洞口中心距结构层 1.8 m ，洞上下设补强
暗梁，暗梁的纵筋为6φ 20， 箍筋为φ 8@150。
（3）当圆形洞口直径≤300 mm时需注写圆洞四边
的补强钢筋，
（ 4 ）当洞口直径 300 mm ＜D ＜ 800 mm 时，其加强
钢筋按照外切正六边形的边角布置，此时，注写六边
形中一边的补墙钢筋的具体数值。
例如： YD3 400 +1.00 2φ 14 表示 3 号圆形
洞口，直径为400 mm，洞中心距结构层1 m，洞口加 强钢筋呈外切正六边形布置，每一边为2φ14。
2）其它方面的标注
在抗震设计中，对一、二级抗震等级的剪力墙，
表13.2.1 柱子的编号
柱子 类型 框架住 框支柱 芯柱 梁上柱 代号 KZ KZZ XZ LZ QZ 序号 × × × × × × × × × ×
平面布置图，并根据柱的类别按表13.2.1 的规则编号,同时要画出柱子结构层楼面
剪力 墙柱
标高和结构层高，参见图13.2.5。
图13.2.5
2、截面注写方式 截面注写方式也需要画出柱的平面布 置图，并进行编号同时要画出柱子结构层楼
在平面布置图上表示各构件尺寸和配筋的方式，
分平面注写方式、列表注写方式和截面注写方
式三种。按平法设计绘制结构施工图时，应将 所有柱、墙、梁构件进行编号，并用表格或其 他方式注明各结构层楼(地)面标高、结构层高及 相应的结构层号。
一、 柱平法施工图的表示方法
柱子的平法表示方法有两种，一
种称为列表注写方式，另一种称截面 注写方式。应用时，柱子的编号要符 合表13.2.1的规定。 1、列表注写方式 柱平法列表注写方式需要画出柱的
洞口中心相对标高是指相对于结构层楼（地）
面标高至洞口中心的高度。洞口中心高于楼（地） 面时为正值，低于结构层楼（地）面时为负值。
洞口每边的补强钢筋按以下规则表示： （1）当矩形洞口的宽、高均不大于800mm时，如 果设置构造补强纵筋，即洞口每边加筋≥2φ 12且不
小于同向被切
断钢筋总面积的50%时，可以不标注。当不
13.2.15。
小 结:
1.混凝土结构施工图平面整体表示法的概念; 2. 柱平法施工图制图规则； 3.剪力墙平法施工图制图规则。
作业布置:预 习：梁平法来自工图结束！ 谢谢大家！
混凝土结构施工图平面整体表示法 第 一讲
教学目标：
1.混凝土结构施工图平面整体表示法的概念; 2. 柱平法施工图制图规则；
3.剪力墙平法施工图制图规则。
重 点
柱平法施工图制图规则；
难 点
钢筋混凝土房屋结构平法施工图的表达方式。
平法的表达形式，概括来讲，是把结构构 件的尺寸和配筋等，按照平面整体表示方 法制图规则，整体直接表达在各类构件的 结构平面布置图上，再与标准构造详图相 配合，即构成一套新型完整的结构设计。
应标注底部加强区，在剪力墙平法施工图中标出其所
在部位及其高度和范围。
当剪力墙中有偏心受拉墙肢时，均采用机械连接
或焊接的钢筋接头，在施工图中应注明。
图13.2.14为截面注写方式示例。
（3）列表注写方式 列表注写方式需要画出结构层楼面标高和结构层高表、 暗梁或边框梁布置简图，与图13.2.14相同。其余见图
