柱平法施工图制图规则
柱平法识图
柱平法识图1.柱平法制图规则1.1梁平法识图：1.1.1.框支柱一般是指建筑上下结构发生变化，上层为柱、上层为剪力墙时，下层柱称为框支支柱，一般其截面较大，配筋较多。
梁上柱和墙上柱是指从梁上或墙上起的柱。
1.1.2.阅读柱平法施工图，必须要从图上了解的内容如下：1.1.2.1.柱编号；1.1.2.2.标高；1.1.2.3.截面尺寸(包括异形柱截面的详细尺寸)1.1.2.4.角部配筋1.1.2.5.各边中部配筋1.1.2.6.箍筋1.1.3.关于标高1.1.3.1.柱平法施工图都要注明柱的分段标高，通过阅读如何理解这些标高呢？有以下几种情况：✓首先，柱标高的表示方法，如-0.030~19.47，前一个数是指本段柱的根部标高，后一个数是本段柱的顶标高。
✓框架柱和框支柱的根部标高系指基础顶面标高✓梁上柱的根部标高是指梁顶面标高✓剪力上柱的根部标高分两种情况：一是柱给筋锚固在墙内的，其根部标高为墙顶面标高；当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高。
1.2柱平法施工图的表示方法1.2.1柱平法施工图有两种表示方法，一种是列表注写式，也就是用柱平面图，再用表格式配合来表示柱钢筋的各项信息；另一种是截面注写式，也就是直接在柱平面图上，在柱的截面表示该类柱钢筋的各项信息。
1.2.2列表式表示法如下图：在上图中，柱所有的配筋信息都可以在列表中清楚的看到。
1.2.3截面式柱平法如下图所示以上图中KZ1(-19.47~37.47)为例：B*H=650*600 B1=B2=325 H1=150 H2=450角筋：4根二级25B边一侧中部筋：5根二级25 两侧对称H边一侧中部筋：4根二级25 两侧对称箍筋：一级直径为10，加密区间距100，非加密区间距200 为井字形箍筋柱的平法图主要是指截面数据、标高数据、及配筋数据，而配筋数据又很简单，只能纵筋和箍筋两种。
这些钢筋在柱是如何摆放的呢？这就要阅读平法图集的柱构造详图部分。
柱平法施工图识读
与轴 何几线 参何关 数尺全系代寸部的号配几筋 柱号 柱段起止 标高
4 20
5 22 325 325
KZ1 650*600 4 22 φ10@100/200
层号 层高 标高 5 3.6 15.870
4 3.6 12.270
450
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
7
四、柱平法施工图截面注写方式
在分标准层绘制的柱平面布置图的柱截面上，分别在同一 编号的柱中选择一个截面，直接在该截面上注写截面尺寸 和配筋具体数值的方式来表达柱平法施工图。
在柱定位图中，按一定比例放大绘制柱截面配筋图，在其 编号后再注写截面尺寸（按不同形状标注所需数值）、角 筋、中部纵筋及箍筋。 柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注 在大样旁边。 当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用 两种直径时，需将角筋和各边中部筋的具体数值分开标注 ；当柱采用对称配筋时，可仅在一侧注写腹筋。必要时， 可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表达各不同标准层的注写数值。 如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的 关系不同时，可将其编为同一柱号。但此时应在未画配筋 的柱截面上注写该截面与轴线关系的具体尺寸。
10
五、柱平法施工图截面注写框方架柱式1 规定
侧中部筋
650*600
5根22
KZ1
角筋4根22
650*600
4 22
φ10@100/200
5 22
层号 层高 标高
5 3.6 15.870
4 3.6 12.270
450
3 3.6 8.670
4 20
柱平法施工图识读
325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
11
六、柱平法施工图旳识读要点
识读原则：先校对平面，后校对构件；先阅读各 构件，再查阅节点与连接。
1）阅读构造设计阐明中旳有关内容 2）检验各柱旳平面布置与定位尺寸。 3）从图中及表中逐一检验柱旳编号、起止标高、
4 20
150
例3：LФ10@100／200，表达采用螺旋C箍筋21 44..25 ，4-.04.7003 HPB235级钢筋，直径是10mm，加密区间--距12 44..55 --49..5033
为100mm非加密区为200mm。 325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
8
梁上柱1 250*300
一侧中部筋 4根20
框架柱1 650*600
角筋4根22
全部纵筋 22根22
9
五、柱平法施工图截面注写方式要求
对全部柱编号，从相同编号旳柱中选择一种 截面，按另一种百分比原位放大绘制柱截面配 筋图，并在配筋图上依次注明编号、截面尺寸、 角筋或全部纵筋(当纵筋采用一种直径且能够 图示清楚时)及箍筋旳详细数值(与梁箍筋注写 方式相同)。当纵筋采用两种直径时，必须再 注写截面各边中部筋旳详细数值（对称配筋旳 矩形截面柱，可仅注写一侧中部筋）。
在平法施工图中，应在图纸上注明涉及地下和 地上各层旳构造层楼（地）面标高、构造层标高及 相应旳构造层号，并在图中用粗线表达出该平法施 工图要体现旳柱、墙或梁 。
构造层楼面标高是指将建筑图中旳各层地面和 楼面标高值扣除建筑面层及垫层厚度后旳标高，构 造层号应与建筑楼层号相应一致。
梁柱平法新版
柱表注写内容
1、注写柱编号，编号由代号和序号构成。
2、注写各段柱旳起止标高，至柱根部往 上以变截面位置或截面未变但配筋变化处 为界分段注写。
3、截面尺寸： 矩形柱……注写截面尺寸b ×h及与轴
线关系旳几何参数代号b1、b2和h1、h2旳 详细数值，需相应于各段柱分别注写。 （b＝b1＋b2，h＝h1＋h2）
• 3、当梁中间支座两边旳上部纵筋不同步，须在 支座两边分别标注，不然只注一端即可。
（2 ）梁下部纵筋
• 当梁下部纵筋不全部伸入支座时，将梁支座下 部纵筋降低旳数量写在括号内。
• 例 梁下部纵筋注写为6φ25 2（－2)/4 ，则 表达上排纵筋为2φ25 且不伸入支座；下一排纵 筋为4φ25 ，全部伸入支座。Biblioteka 第2章 柱平法施工图制图规则
柱平法施工图旳表达措施：
1、列表注写方式 2、截面注写方式
2.1 列表注写方式
• 在平面布置图上分别在同一编号旳柱中 选择一种（有时需要选择几种）截面标注 几何参数代号；
• 在柱表中注写柱号、柱段起止标高、几 何尺寸与配筋旳详细数值，
• 配以多种柱截面形状及其箍筋类型图旳 方式，来体现柱平法施工图 。
（5 ） 梁侧面纵向构造钢筋 或受扭钢筋配置
•
G 4 Ф12，表达梁旳两个侧面共配置4
Ф12旳纵向构造钢筋，每侧各配置2Ф12。
•
N 6 φ22，表达表达梁旳两个侧面共配置
6 φ22旳受扭纵向钢筋，每侧各配置3φ22 。
（6） 梁顶面标高高差
• 当某梁旳梁顶面高于所在构造层旳楼面 标高时，其标高高差为正值,反之为负值。
例如：某构造层旳楼面标高为44.950m 当某梁旳梁顶面标高高差注写为（－0.050）

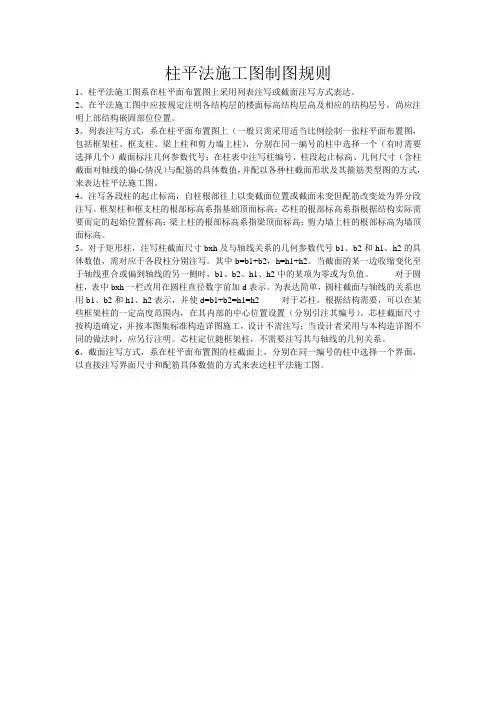

柱平法制图规则
柱平法施工图制图规则1、柱平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。
2、在平法施工图中应按规定注明各结构层的楼面标高结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置。
3、列表注写方式，系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。
4、注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。
框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高为墙顶面标高。
5、对于矩形柱，注写柱截面尺寸bxh及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，需对应于各段柱分别注写。
其中b=b1+b2，h=h1+h2。
当截面的某一边收缩变化至于轴线重合或偏到轴线的另一侧时，b1、b2、h1、h2中的某项为零或为负值。
对于圆柱，表中bxh一栏改用在圆柱直径数字前加d表示。
为表达简单，圆柱截面与轴线的关系也用b1、b2和h1、h2表示，并使d=b1+b2=h1=h2 对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其编号）。
芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写；当设计者采用与本构造详图不同的做法时，应另行注明。
芯柱定位随框架柱，不需要注写其与轴线的几何关系。
6、截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个界面，以直接注写界面尺寸和配筋具体数值的方式来表达柱平法施工图。
柱平法施工图识读
1．柱平法施工图中对编号有哪些规定？ 2．柱表注写规定有哪些必注内容？ 3．请说明KZ1截面及配筋
13
在分标准层绘制的柱平面布置图的柱截面上，分别在同一 编号的柱中选择一个截面，直接在该截面上注写截面尺寸 和配筋具体数值的方式来表达柱平法施工图。 在柱定位图中，按一定比例放大绘制柱截面配筋图，在其 编号后再注写截面尺寸（按不同形状标注所需数值）、角 筋、中部纵筋及箍筋。 柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注 在大样旁边。 当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用 两种直径时，需将角筋和各边中部筋的具体数值分开标注 ；当柱采用对称配筋时，可仅在一侧注写腹筋。必要时， 可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表达各不同标准层的注写数值。 如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的 关系不同时，可将其编为同一柱号。但此时应在未画配筋 的柱截面上注写该截面与轴线关系的具体尺寸。
层号 层高 标高 5 3.6 15.870 4 3.6 12.270 3 3.6 8.670 2 4.2 4.470 1 4.5 -0.03
4 150
-1 4.5 -4.53 -2 4.5 -9.03
基础底板 1.2
3
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
7
四、柱平法施工图截面注写方式
柱平法施工图识读
柱平面整体表示方法施工图
一、柱平法施工图制图规则
柱平法施工图 的表示方法 各结构层楼面标高 结构层高 结构层号
2
列表注写方式 截面注写方式
注 明
柱配筋图平面表示方法
柱平法施工图有列表注写和截面注写两种方式 。柱在不同标准层截面多次变化时，可用列表注写 方式，否则宜用截面注写方式。 在平法施工图中，应在图纸上注明包括地下和 地上各层的结构层楼（地）面标高、结构层标高及 相应的结构层号，并在图中用粗线表示出该平法施 工图要表达的柱、墙或梁 。 结构层楼面标高是指将建筑图中的各层地面和 楼面标高值扣除建筑面层及垫层厚度后的标高，结 构层号应与建筑楼层号对应一致。
柱平法制图规则变化
柱平法制图规则变化
1、柱根（嵌固部位）
在11G101-1P8，2.1.3说明：在柱平法施工图中，应按本规则第1.0.8条的规定注明各结构层的楼层标高、结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置。
这点在原03G101系列中未有“注明上部结构嵌固部位位置”的规定。
从11G101-1柱构造详图可知，在新的平法图集中：无地下室结构基础顶面，有地下室时地下室顶板，梁上柱梁顶面，墙上柱墙顶面属于结构嵌固部位。
在采用11G101设计的工程图纸中，应由明确的说明。
1 / 1
2、柱框架节点核芯区箍筋
在11G101-1 P9，关于柱表注写2.2.2规定第6条，注写柱箍筋说明中“当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号中注明核芯区箍筋直径及间距。
”如Φ10@100/200(Φ12@100) ，表示柱中箍筋为HPB300级箍筋，直径Φ10，加密区间距为100，非加密区间距为200，框架节点核芯区箍筋为HPB300级钢筋，直径Φ12，间距为100.
解读：柱根规定的变化，对于造价人员来说，计算难度无疑加大。
需要对每个部位的柱进行判断和考虑。
对应的算法发生了改变，柱根处的纵筋是Hn/3.
（本资料素材和资料部分来自网络，仅供参考。
请预览后才下载，期待您的好评与关注！）。
柱平法施工制图规则和构造详图
柱平法部分
2.1 柱平法施工图的表示方法
2.1.1 柱平法施工图系在柱平面布置图上采用列表注 写方式或截面注写方式表达。 2.1.2 柱平面布置图，课采用适当的比例单独绘制， 也可与剪力墙平面布置图合并绘制（剪力墙结构施 工图制图规则见第3章）。
2.1.3 在柱平法施工图中，应按本规则第1.0.8条规定
注明各结构层的楼面标高、结构层高及相应的结构 层号，尚应注明上部结构嵌固部位位置。
山西建筑职业技术学院工程管理系
柱平法部分
2.2 列表注写方式
2.2.1 列表注写方式，系在柱平面布置图上 （一般只需采用适当比例绘制一张柱平面布 置图，包括框架柱、框支柱、梁上柱和剪力 墙上柱），分别在同一编号的柱中选择一个 （有时需要选择几个）截面标注几何参数代 号；在柱表中注写柱编号、柱段起止标高、 几何尺寸（含住截面对轴线的偏心情况）与 配筋的具体数值，并配以各种柱截面形状及 其箍筋类型图的方式，来表达柱平法施工图。
19.470-37.470柱平法施工图 山西建筑职业技术学院工程管理系
柱平法部分
第二节
柱平法施工图构造详图
一、抗震KZ纵向钢筋连接构造
二、地下室抗震KZ的纵向钢筋连接构造
三、抗震KZ边柱和角柱柱顶纵向钢筋构造 四、抗震KZ中柱柱顶纵向钢筋构造 五、抗震KZ、QZ、LZ箍筋加密区范围 六、芯柱XZ配筋构造 矩形箍筋复合方式
山西建筑职业技术学院工程管理系
3. 对于矩形柱，注写柱截面尺寸b × h及与轴线关系的几
柱平法部分
4.注写柱纵筋。当柱纵筋直径相同，各边根数也相同时（包括 矩形柱、圆柱和芯柱），将纵筋注写在“全部纵筋”一栏中； 除此之外，柱纵筋分角筋、截面b边中部筋和h边中部纵筋三 项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧 中部筋，对称边省略不注）。 5.注写箍筋类型号及箍筋肢数，在箍筋类型栏内注写按本规则 第2.2.3条规定的箍筋类型号与肢数。 6.注写柱箍筋，包括钢筋级别、直径与间距。 当为抗震设计时，用斜线“/”区分柱端钢筋加密区与柱身非加 密区长度范围内箍筋的不同间距。施工人员需根据标准构造详 图的规定，在规定的几种长度值中取其最大者作为加密区长度。 当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号内 注明核芯区箍筋直径及间距。
柱平法施工制图规则和构造详图
山西建筑职业技术学院工程管理系
柱平法部分
3. 对于矩形柱，注写柱截面尺寸b × h及与轴线关系的几 何参数代号b1、b2 和 h1 、h2 的具体数值，需要对应于各 段柱分别注写。其中b= b1 + b2 , h=h1 + h2 . 当截面的某 一边收缩变化至与轴线重合或轴线的另一侧时，b1 、b2、 h1、 h2 中的某项为零或负值。
柱平法部分
第二章 柱平法施工图制图规则及构造详图
主要内容
➢ 第一节 ➢ 第二节 ➢ 第三节
柱平法施工图制图规则 柱平法施工图构造详图 举例说明
山西建筑职业技术学院工程管理系
柱平法部分
第一节 柱平法制图规则 2.1 柱平法施工图的表示方法 2.2 列表注写方式 2.3 截面注写方式 2.4 其他
山西建筑职业技术学院工程管理系
山西建筑职业技术学院工程管理系
柱平法部分
2.3.3 在截面注写方式中，如柱的分段截面尺寸和和配筋均相 同，仅截面与轴线的关系不同时，可将其编为同一柱号。但此 时应在未画配筋的柱截面上注写该主界面与轴线关系的具体尺 寸。 2.3.4 采用截面注写方式表达的柱平法施工图示例见本图集第12 页。
当为抗震设计时，用斜线“/”区分柱端钢筋加密区与柱身非加 密区长度范围内箍筋的不同间距。施工人员需根据标准构造详 图的规定，在规定的几种长度值中取其最大者作为加密区长度。 当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号内 注明核芯区箍筋直径及间距部分
2.2.3 具体工程所设计的各种箍筋类型图以及箍筋复合的 具体方式，需画在表的上部或图中的适当位置，并在其上 标注与表中相对应的b、h和类型号。
第5讲 平法施工图制图规则.ppt
结束！ 谢谢大家！
一、 柱平法施工图的表示方法 柱子的平法表示方法有两种，一
种称为列表注写方式，另一种称截面 注写方式。应用时，柱子的编号要符 合表13.2.1的规定。
1、列表注写方式 柱平法列表注写方式需要画出柱的
平面布置图，并根据柱的类别按表13.2.1 的规则编号,同时要画出柱子结构层楼面 标高和结构层高，参见图13.2.5。
项数值进行原位标柱，施工时原位标柱取值优先。
1）集中标注 集中标注的形式如图13.2.9所示。 ①梁截面标准规则。 当梁为等截面时，用b×h表示。当为加腋梁时用 b×h c1×c2表示，其中c1为腋长，c2为腋高（图 13.2.10）。当有悬挑梁且根部和端部不同时，用斜线 分割根部与端部的高度值，即b×h1/h2。
④梁侧钢筋的标注规则。
梁侧钢筋分为构造配筋和受扭纵筋。当梁的腹 板高度≥450mm时，就需要配置构造梁侧钢筋，构 造钢筋用大写字母G打头，接着标注梁两侧的总配 筋量，且对称配置。例如G4φ 12，表示在梁的每 侧各配2φ 12构造钢筋。
受扭纵筋用N打头。例如N6φ 18，表示梁的每 侧配置3φ 18的纵向受扭钢筋。
⑤梁顶高差的标柱规则
梁顶高差是指梁顶与相应的结构层的高度差值， 当梁顶与相应的结构层标高一致时，则不标此项， 若梁顶与结构层存在高差时，可将高差值标入括号 内。例如（-0.05）表示梁顶低于结构层0.05m；若 为（0.05）表示梁顶高于结构层0.05m。
2）梁原位标注法 ①梁支座上部纵筋 该部位标注包括梁上部的所有纵筋，即包括通 长筋。 当梁上部纵筋不止一排时用斜线“/”将各排纵 筋从上自下分开 。如 6φ 25（4/2），表示梁支 座的上一排钢筋为4φ 25，下排钢筋为2φ 25。
柱平法施工图制图规则
柱平法施工图制图规则1.1 柱平法施工图的表示方法1.1.1 柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。
1.1.2 柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制。
1.1.3 在柱平法施工图中，应按本规则规定注明各结构层的楼面标高、结构层高及相应的结构层号,尚应注明上部结构嵌固部位位置。
1.1.4 上部结构嵌固部位的注写1框架柱嵌固部位在基础顶面时，无需注明。
2 框架柱嵌固部位不在基础顶面时，在层高表嵌固部位标高下使用双细线注明，并在层高表下注明上部结构嵌固部位标高。
3框架柱嵌固部位不在地下室顶板，但仍需考虑地下室顶板对上部结构实际存在嵌固作用时，可在层高表地下室顶板标高下使用双虚线注明，此时首层柱端箍筋加密区长度范围及纵筋连接位置均按嵌固部位要求设置。
1.2 列表注写方式1.2.1 列表注写方式，系在柱平面布置图上(一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱)，分别在同一编号的柱中选择一个(有时需要选择几个)截面标注几何参数代号;在柱表中注写柱编号、柱段起止标高、几何尺寸(含柱截面对轴线的偏心情况)与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式,来表达柱平法施工图。
1.2.2 柱表注写内容规定如下:1.注写柱编号，柱编号由类型代号和序号组成，应符合表1.2.2 的规定。
表1.2.2 柱编号注:编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅截面与轴线的关系不同时，仍可将其编为同一柱号，但应在图中注明截面与轴线的关系。
2.注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。
框架柱和转换柱的根部标高系指基础顶面标高:芯柱的根部标高系指根据结松实际需要而定的起始位置标高;梁上柱的根部标高系指梁顶面标高;剪力墙上柱的根部标高为墙顶面标高。
注:对剪力墙上柱QZ 本图集提供了“柱纵筋锚固在墙顶部”、“柱与墙重叠一层”两种构造做法(见第65页)，设计人员应注明选用哪种做法。
柱和剪力墙平法施工图制图规则
断钢筋总面积的50%时，可以不标注。当不 符合以上条件时，应注写洞口每边补强钢筋的数 值。
例如：JD2 400×300 +3.10 3φ16表 示2号矩形洞口；宽400mm高300mm ；洞口至楼面 3.1 m；洞口四边每边补强钢筋为3φ16。
（2）当矩形洞口的宽＞800 mm时，在洞口上 下需设置补强暗梁，此时应注写暗梁的纵筋与箍 筋（补强暗梁的梁高一律定为400mm，若梁高不是 400mm应另行标注）；当洞口上下为剪力墙的连梁 时此项免标；洞口竖向两侧按边缘构件配筋，此 项不标注。
洞口几何尺寸标注规则：矩形洞口为宽×高
（b×h）; 圆形洞口为洞口直径。
洞口中心相对标高是指相对于结构层楼（地） 面标高至洞口中心的高度。洞口中心高于楼（地） 面时为正值，低于结构层楼（地）面时为负值。
洞口每边的补强钢筋按以下规则表示： （1）当矩形洞口的宽、高均不大于800mm时，如
果设置构造补强纵筋，即洞口每边加筋≥2φ12且不 小于同向被切
例如：JD5 1800×2100 +1.80 6φ20φ8@150表示5号矩形洞口，洞宽1800 mm洞高 2100mm，洞口中心距结构层1.8 m，洞上下设补强 暗梁，暗梁的纵筋为6φ20， 箍筋为φ8@150。
（3）当圆形洞口直径≤300 mm时需注写圆洞四边 的补强钢筋，
（4）当洞口直径300 mm＜D＜800 mm时，其加强
（3）列表注写方式 列表注写方式需要画出结构层楼面标高和结构层高表、 暗梁或边框梁布置简图，与图13.2.14相同。其余见图 13.2.15。
小 结:
1.混凝土结构施工图平面整体表示法的概念; 2. 柱平法施工图制图规则； 3.剪力墙平法施工图制图规则。
作业布置:
13平法施工图制图规则(2)
平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表 示方法的制图规则，整体直接表达在各类构件的结构平面布置图上， 再与标准构造详图相配合，即构成一套新型完整的结构设计。
平法设计的注写方式：在平面布置图上表示各构件尺寸
和配筋的方式，分平面注写方式、列表注写方式和截面 注写方式三种。
例：2 ϕ22+（4 ϕ 12），其中2ϕ22为通长筋，4ϕ12为架立筋。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部 纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。 例：3ϕ22；3ϕ20表示梁的上部配置3 ϕ 22的通长筋，梁的下部配置3 ϕ 20的通长 筋。
3.5.2 梁平法施工图
在梁平面布置图上采用平面注写方式或截面注写方式表达。 平面注写包括集中标注和原位标注；集中标注表达梁的通用 数值，原位标注表达梁的特殊数值。当集中标注中的某项数 值不适用于梁的某部位时，则将该项数值原位标注。施工时， 原位标注取值优先。
梁编号
梁类型 楼层框架梁 屋面框架梁 框支架 非框架梁 悬挑梁 井字梁 代号 KL WKL KZL L XL JZL 序号 XX XX XX XX XX XX (X X)、 (X X A)或(X X B) 跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
第五项：梁侧面纵向构造钢筋或受扭钢筋
第六项：梁顶面标高高差
第一项：梁编号，该项为必注值； KL2（2A）表示第2号框架梁，2跨，一端有悬挑；
柱平法施工图的看图原则.doc
柱平法施工图的看图原则下面是下面给大家带来关于柱平法施工图的看图原则的相关内容，以供参考。
看图原则：先校对平面，后校对构件；先看各构件，再看节点与连接。
1看结构设计说明中的有关内容；2检查各柱的平面布置和定位尺寸，根据相应的建筑结构平面图，查对各柱的平面布置与定位尺寸是否正确。
特别应注意变截面处，上下截面与轴线的关系；3从图中及表中逐一检查柱的编号、起止标高、截面尺寸、纵向钢筋、箍筋、混凝土强度等级；4柱纵向钢筋的连接位置、连接方法、连接长度、连接范围内的箍筋要求；5柱与填充墙的拉接筋及其它二次结构预留筋或预埋铁件。
所以建施与结施图一定要结合起来看！剪力墙平法施工图看图要点看图原则：先校队平面，后校对构件；根据构件类型，分类逐一细看；先看各构件，再看节点与连接。
1看结构设计说明中的有关内容。
明确底部加强区在剪力墙施工图中的部位及高度范围；明确底部加强区在剪力墙施工图中的部位及高度范围；没有明确得就要问设计2检查各构件的平面布置与定位尺寸。
根据相应的建筑平面图墙柱及洞口布置，查对剪力墙各构件的平面布置与定位尺寸是否正确。
特别应注意变截面处上下截面与轴线的梁轴线的关系。
3从图中及表中检查剪力墙身、剪力墙柱、剪力墙梁的编号、起止标高、截面尺寸、配筋、箍筋。
当采用列表注写方式时，应将表和结构平面图对应起来一起看。
4剪力墙柱的构造详图和剪力墙身水平、竖直分布筋构造详图，结合平面图中剪力墙柱的配筋，搞清从基础到屋顶整根柱或整片墙的截面尺寸和配筋构造。
5剪力墙梁的构造详图，结合平面图中剪力墙梁的配筋，全面理解梁的纵向钢筋、纵向钢筋锚固、箍筋设置要求、梁侧纵向构造钢筋的设置要求等。
6其余构件与剪力墙的连接，剪力墙与填充墙的拉接。
KL与墙得连接，随LL还是随AL，还是另有说法？也可以把网上某些人得节点推荐给设计，争取让其采用你推荐得一些合理构造！KL与墙的连接，随LL还是随AL，还是另有说法？都必须由设计予以明确。
柱平法识图规则
• • • 在房屋建筑结构中，截面尺寸较小，而高度相对较高的构件称为柱。 柱主要承受竖向荷载，是主要的竖向受力构件，但柱有时也要承受横向荷载 或较大的偏心压力， 因此，导致柱出现弯曲和受剪的受力状态。柱是房屋建筑中极为重要的构件， 在其较小的截面上，要 承受较大的荷载，容易出现失稳破坏，导致整个结构的倒塌。柱广泛应用于 房屋建筑中，如框架柱、 排架柱、楼盖或屋盖的支柱等。 钢筋混凝土柱是建筑工程中常见的受压构件。对实际工程中的细长受压柱， 破坏前将发生纵向弯 曲。因此，其承载力比同等条件的短柱低。 在轴心受压柱中，纵向钢筋数量由计算确定，应不少于4 根且沿构件截面四 周均匀设置。纵向钢 筋宜采用较粗的钢筋，以保证钢筋骨架的刚度及防止受力后过早压屈
•
• • • • •
2.2、柱平法施工图识图规则
框支剪力墙结构建筑指的是结构中的局部，部分剪力墙因建筑设计要求 不能落地，直接落在下层梁上，再由梁将荷载传至柱上，这样的梁就叫 框支梁，柱叫框支柱，上面的钢筋混凝土墙就叫框支剪力墙。这是一个 局部的概念，因为结构中一般只有部分剪力墙会是框支剪力墙，而大部 分剪力墙一般都会与地基连接。例如，在一些地下停车场，剪力墙结构 无法满足空间使用要求时，就可以采用框支剪力墙结构。
2.4、柱平法识图案例三维详解
本案例通过解析框架柱KZ1 在边柱、中柱、角柱的布置情况下的钢筋三 维示意图来学习柱平法识图规则及柱钢筋构造。
2.3、柱平法施工图的列表标注识图方法
列表注写方式是指在柱平面布置图上采用适当比例绘制一张柱平面布置 图，包括框架柱、框支柱、梁上柱和剪力墙上柱。分别在同一编号的柱 中选择一个（有时需要选择几个）截面标注几何参数代号、柱表中的注 写柱号、柱段起止标高、几何尺寸、柱截面与轴线的偏心情况、柱配筋 的具体数值、柱截面形状、箍筋类型图等，以此方式来表达柱的结构施 工图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2 柱平法施工图制图规则
2.1柱平法施工图的表示方法
2.1.1柱平法施工图系在柱平面布置上采用列表注写方式或截面注写方式表达。
2.1.2柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制（剪力墙结构施工图制图规则见第3章）
2.1.3在柱平法施工图中，应按本规则第1.0.8条的规定注明各构件层的楼面标高及相应的结构层号，尚应注明上部结构嵌固部位位置。
2.2 列表注写方式
2.2.1列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形式及其箍筋类型图的方式，来表达柱平法施工图（如本图集第11页图所示）。
2.2.2柱表注写内容规定如下：
1.注写柱编号，柱编号由类型代号和序号组成，应符合表
2.2.2的规定。
柱编号表2.2.2
注：编号时，当柱的总高、分段截面尺寸和配筋均对应相属，仅截面与轴线的关系不同时，仍可将其
编为同一柱好，但应在图中注明截面与轴线的关
系。
2.注写各段柱的起止起止标高，自柱根部往上以变截
面位置或截面未变但配筋改变处为界分段注写，框架柱
和框支柱的根部标高系指基础顶面标高;芯柱的根部标
高系指根据结构实际需要而定的起始位置标高;梁上柱
的根部标高系指梁顶面标高；剪力墙上柱的根部标高为
墙顶面标高。
注：对剪力墙上柱QZ本图集提供了“柱纵筋锚固在墙顶部”、“柱与墙重叠一层”两种构造做法（见
第61.66页），设计人员应注明选用哪种做法，当
选用“柱纵筋锚固在墙顶部”做法时剪力墙平面
外方向应设梁
3.对于矩形柱.注写柱截面尺寸b×h及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，需对应于各段柱分别注写。
其中b= b1+ b2 , h= h1 + h2,当截面的某一收缩变化至与轴线重合或偏到轴线的另一侧时b1、b2、h1 + h2中的某项为零或为负值。
对于圆柱，表中b×h一栏改用在圆柱直径数字前加d表示。
为表达简单，圆柱截面与轴线的关系也用b1、b2和h1、h2表示，并使d= b1+ b2= h1 + h2 。
对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其编号）。
芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写；当设计者采用与本构造详图不同的做法时，应另行注明。
芯柱定位随框架柱，不需要注写其与轴线的几何关系。
4.注写柱纵筋。
当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱、芯柱），将纵筋注写在“全部纵筋”一栏中：除此之外，柱纵筋分角筋、截面b边中部筋和h边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。
5.注写箍筋类型号及箍筋肢数，在箍筋类型内注写按本规则第2.2.3条规定的箍筋类型号与肢数。
6.注写柱箍筋，包括钢筋级别、直径与间距。
当为抗震设计时，用斜线“∕”区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。
施工人员需根据标准构造详图规定，在规定的几种长度值中取其打者作为加密区长度。
当框架节点核芯区内箍筋与柱端箍筋设置不同时，应在括号中注明核芯区箍筋直径及间距。
