教你使用功率计及功率分析仪测试
功率分析仪操作规程
图2
图3
4.4 通过前面板开关按键启动仪器，进入操作界面，如图 4、5 所示：
图4
图5
4.5 以“Multimeter”功能为例，首先选择主界面该功能对应的箭头按键，进入该功能操作界面，
然后依次选择“Measure”、“Start Measure”进入测试数据显示界面，功率分析仪可以显示待测电
源的电压、电流、功率、PF 值等电源参数数据，如图 6、7、8 所示
功率分析仪 操Βιβλιοθήκη 规程公司名称 青岛众海汇智能源科技有限责任公司 仪器编号
6
文件编号
文件版本
编制
审核
批准
1、目的： 为了保证测试仪器的正常使用和使用者的安全，延长测试仪器的使用寿命，确保测试数据的准
确性，特制定本设备操作规程。 2、范围：
本操作规程适用于 xxxx 的安全及正确操作的作业指导。
3、职责：
图6
图7
图8 4.6 功率分析仪其他功能操作方法依次类推
3.1 仪器负责人负责日常仪器的保养及测试记录。
3.2 实验室负责人负责日常仪器的校验及监督使用情况。 4、使用方法：
4.1 功率分析仪供电电源连接良好 4.2 将测试电源线的输入端（3pin 电源接口）接至待测试电源的输出端，测试电源线的输 出端（公座插头）接至用电产品的输入端，如图 1 所示：
图1 4.3 按照线缆标示和功率分析仪背面标示将电压（U）、电流（I）信号线连接完毕，如图 2，图 3 所示。
功率计操作规程
******有限公司功 率 计 操 作 规 程编号：1、目的：为保证公司广大员工正确使用功率计，避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。
2、适用范围：用于对产品进行规定的交流功率、电流的测试。
3、略图及各部位名称： 前面板（如图1）1、远端控制状态；2、窗口1/功率显示窗；3、状态指示灯；4、电源开关；5、单位指示灯；6、窗口3/电流显示窗；7、窗口2/电压/功因/频率显示窗；8、功能按键；9、单位及状态指示灯；10、保险丝座；11、输入电压及输出负载端子图1后面板（如图2）图2配线（如图3）使用比流器时（如图4）4、操作4.1 设定传输速率 ( Baudrate )4.1.1 按下[Baud]，窗口2 显示 BAUD，窗口3 显示上次设定值，若持续 5 秒没有按键，则回到先前的测量模式。
亦可直接按[Back]键，立即回到测量模式。
4.1.2 根据以下步骤设定所需之数值，例1200：―按下 [1] 此时显示 1 - - -。
―按下 [2] 此时显示 12 - -。
―按下 [0] 此时显示 120 -。
―按下 [0] 此时显示 1200 。
图3图44.1.3 若有错误，按 [Back] 清除前一位数。
4.1.4 若无错误按 [ENTER] 储存数据后，立即回到测量模式。
4.2 设定地址 ( Address )4.2.2 根据以下步骤设定所需之数值，例10：4.2.3 若有错误，按 [Back] 清除前一位数。
4.2.4 若无错误按 [ENTER] 储存数据后，立即回到测量模式。
4.3 设定比压器倍数 ( PT Ratio )4.3.3 若有错误，按 [Back] 清除前一位数。
4.3.4 若无错误按 [ENTER] 储存数据后，立即回到测量模式。
4.4 设定比流器倍数 ( CT Ratio )4.4.3 若有错误，按 [Back] 清除前一位数。
4.4.4 若无错误按 [ENTER] 储存数据后，立即回到测量模式。
功率分析仪、功率计接线方式解析及简单理解方式
广州致远电子股份有限公司功率分析仪、功率计接线功率分析仪接线方式解析及简单理解方式类别 内容关键词 功率分析仪；功率计；电压接线摘 要修订历史版本日期原因V1.00 2016/06/04 创建文档1. 功率分析仪接线方式解析与简单理解方式很多同事很难把功率分析仪或功率计的接线方式讲清楚，下面介绍一种简单理解方式。
任何电路要工作都需要形成回路，电流从正极到负极。
功率分析仪其实一样。
3P4W接线方法：电源从正极指向负极，电流测量正端。
所以，接线为：AN，BN，CN，电流分别测量A、B、C。
这个很好理解。
那么没有中性线呢？3V3A接法：其实一样，我可以“假如C相为负极”，那么电源从正极到负极，电流测量正端电流，电压接法为AC、BC、AB，电流分别测量A、B、C。
这样就很简单了。
以此类推，我还可以“假装A为负极”，那么此次接线为:BA、CA、BC，电流测量正端电流，依次为B、C、A。
我依然可以“假装B为负极”……这就是3V3A的3种接线方式。
有的同事可能会问，为什么要接最后一路呢，你既然“指定了负极”，为什么最后还要接上两个正端，例如最后的AB相，电流却测量C。
其实你可以不接最后一相，不接，对测量结果并没有影响，这就是3P3W接法，也就是“两表法”接上后可以补全相序关系，就可以看矢量图了。
最后需要提醒大家的是功率计PA333H、PA323、PA333，这样3相的功率计和功率分析仪不是一样接线方式，如果全然照搬接线，结果会是错误的。
2. 总结也许上面的理解方式并不官方，但可以有助于理解接线方式，对于大家培训代理商或者客户或多或少有些用处。
功率计的操作如何 功率计是如何工作的
功率计的操作如何功率计是如何工作的功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及功率计是测量电信号有功功率的仪表。
功率是表征电信号特性的一个紧要参数。
在直流和低频范围，可以便利的测量负载上的电压有效值V、流过负载的电流有效值I及电压与电流之间的相位角，用下式计算功率值。
功率范围保证测量精度的可测功率最大值和最小值范围。
功率计的功率范围决议于功率探头。
最大允许功率探头不被损坏的最大输入功率值，通常指平均功率。
在测量大功率峰值信号时，注意峰值电压不能超过确定值，否则造成电压击穿。
使用功率计时确定不能测量大于允许功率值的信号，否则会造成功率探头烧毁。
频率范围能保证测量精度和性能指标的被测信号的频率范围。
测量精度指功率探头校准修正后的精度。
不包括测试系统的失配误差。
稳定性功率计的稳定性取决于功率探头的稳定性和指示器的零漂及噪声干扰。
响应时间也称功率传感元件的时间常数。
通常指功率指示器上升到稳定值的64%所需的时间。
探头的型号、阻抗选用功率计探头时，功率探头的使用频率、功率范围必需与被测信号一致，探头传输线的结构和阻抗应与被测传输线相互匹配。
操作步骤将探头和主机通过电缆连接开机预热后将探头接到主机校准源，按校准键校准校准结束后将探头取下，置入测试点频率进行测量注意事项使用前注意功率计和被测信号共地注意探头方向和量程的选择勿将功率计本该接天线的端口接在设备的射频发射端，简单烧毁功率计测量前注意利用校准源校准使用功率计时频率和被测频率应一致当测量功率小于—50dBm时应在测试前校零—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
功率计操作说明
功率计操作说明一、简介功率计是一种用于测量电力和功率的仪器。
它能够准确测量电流、电压和功率因数等参数，并可以通过显示屏或接口输出结果。
本文将详细介绍功率计的操作方法，帮助用户正确、高效地使用功率计。
二、准备工作在操作功率计之前，需要进行以下准备工作：1. 仔细阅读功率计的用户手册，了解仪器的功能和特性。
2. 确保功率计的电源连接正常，并保证电源电压稳定。
3. 准备好测试电路，确保电路正常并与功率计连接良好。
三、功率计操作步骤1. 打开功率计电源开关，并等待仪器启动。
通常会有一个启动时间，请耐心等待。
2. 设置测试参数。
使用功率计的功能按钮或旋钮，选择要测量的电流范围、电压范围和功率因数等参数。
根据具体需要，还可以设置测量精度和显示方式等。
3. 连接测试电路。
将功率计的输入端与待测电路相连，确保连接牢固、稳定。
4. 确认测量准确性。
在进行正式测量之前，可以使用已知电流、电压等参数进行校准，以确保测量结果的准确性。
5. 开始测量。
按下开始测量按钮或启动测量命令后，功率计开始采集数据并计算结果。
在测量过程中，保持待测电路的稳定，并避免其他干扰因素的影响。
6. 结束测量。
当完成所需的测量任务后，及时停止测量，并将功率计设备关闭。
四、数据处理与结果展示1. 数据处理。
功率计通常会提供数据处理功能，可以对采集的数据进行滤波、平均等处理，以提高测量结果的可靠性。
2. 结果展示。
功率计可以通过内部显示屏或连接到计算机等方式展示测量结果。
用户可以根据需要选择合适的方式进行结果展示，并进行必要的数据记录和存储。
五、注意事项1. 操作安全。
在使用功率计时，务必遵守相关的安全操作规程，确保自身和设备的安全。
2. 环境条件。
保持测试环境干净、整洁，并避免有害气体、尘埃等对测量结果的干扰。
3. 仪器保养。
定期清洁和校准功率计，以保证其测量准确性和稳定性。
4. 避免超过额定参数。
在测试时，避免超过功率计的额定电流、电压等参数，以免对仪器造成损坏或不准确的测量结果。
功率测试仪操作规程
功率测试仪操作规程功率测试仪操作规程一、目的为了确保安全、准确、规范地使用功率测试仪，保证测试结果的可靠性，制定本操作规程。
二、适用范围本操作规程适用于公司使用的所有功率测试仪。
三、安全注意事项1. 使用前检查电源线、测量导线、连接器等是否完好无损，如有损坏应及时更换。
2. 使用前检查测试仪是否正常运行，如有异常现象应及时维修。
3. 使用功率测试仪时，应注意接地，确保安全。
4. 使用过程中应避免长时间持续使用，避免过载，以免损坏设备。
四、功率测试仪的操作步骤1. 接通电源：将功率测试仪的电源线插入电源插座，确认电源开关已打开，待仪器正常开机后方可开始测试。
2. 连接待测设备：根据测试需求，选择合适的测量导线和连接器，将功率测试仪与待测设备进行连接。
3. 设置测试参数：根据实际测试需求，通过功率测试仪的控制面板或者软件界面设置测试参数，包括测试频率、测试模式、测试范围等。
4. 开始测试：按下开始测试按钮，仪器将开始自动测试，并显示测试结果。
注意观察测试过程中的任何异常情况，如发现异常应立即停止测试，并进行故障排查。
5. 测试完毕：测试完成后，将测试结果记录下来，并进行数据分析和处理。
6. 关闭电源：测试完毕后，应将功率测试仪的电源开关关闭，拔下电源线，并进行仪器的清洁工作。
五、常见故障处理办法1. 仪器无法开机：检查电源线是否插紧，电源开关是否打开，如还无法解决问题，应联系维修人员进行维修。
2. 测试结果异常：检查连接是否松动或接触不良，确认待测设备是否正常工作，如还存在问题，应联系维修人员进行维修。
3. 仪器显示故障信息：根据仪器显示的故障信息，查阅说明书并按照说明处理，如依然无法解决问题，应联系维修人员进行维修。
六、操作记录与报告每次使用功率测试仪进行测试时，都应记录相关操作信息，包括测试日期、测试参数、测试结果等，并编制测试报告，以备后续参考和分析。
七、维护与保养1. 定期清洁功率测试仪的外观，避免灰尘等杂质进入仪器内部。
Tek_PA1000泰克功率计使用手册
电流量程 (1 A 分流器 ) 2.0 Apeak, 1.0 Apeak, 0.4 Apeak, 0.2 Apeak, 0.1 Apeak, 0.04 Apeak, 0.02 Apeak, 0.01 Apeak,
0.004 Apeak, 0.002 Apeak
测量精度 - 电压
电压精度 , Vrms (45 Hz - 850 Hz)1
Байду номын сангаас
电压量程
1000 Vpeak, 500 Vpeak, 200 Vpeak, 100 Vpeak, 50 Vpeak, 20 Vpeak, 5 Vpeak
电流量程 (20 A 分流器 ) 100 Apeak, 50 Apeak, 20 Apeak, 10 Apeak, 5 Apeak, 2 Apeak, 1 Apeak, 0.5 Apeak, 0.2 Apeak, 0.1 Apeak
/power-analyzer-series/pa1000 5
PA1000 功率分析仪
订货信息
PA1000
标配附件 电压线组 特定国家电源线 USB 通讯电缆 文档光盘
校准证明 五年产品保修
推荐附件 BB1000-NA BB1000-EU BB1000-UK BALLAST-CT CL200 CL1200 PA-LEADSET
通过任何仪器通信端口与 PA1000 通信 远程改变仪器设置 从仪器实时传送、查看和保存测量数据，包括波形、 谐波柱状图和曲线 记录一段时间的测量数据 与多台 PA1000 仪器通信，从多台 PA1000 仪器记录 数据 创建公式，计算功率转换效率和其它值 把测量数据导出到 .csv 格式，以导入其它应用 对特定应用测试，使用设置向导界面，只需点击几下 鼠标，即可自动完成仪器设置、数据采集和报告生成 根据 IEC 62301 第二版低功率待机要求自动执行全 面一致性测试 在未来版本中将增加其它自动测试功能
功率计校准与使用
功率计校准与使用
校准与使用：
1：连接探头与功率计
2：设置频率Freq（18GHz以下）
3：校准（ZLeabharlann ro）4：连接配套衰减器，测量。
注意：
1、最大测量功率已标注与探头上，切勿超过最大测量功率【非常重要】！
2、不能热插拔探头，不要摔探头和衰减器【非常重要】！
3、校准需取下衰减器
4、测量时需使用与探头配套衰减器
5、如若需要测量大功率，需要在待测器件与探头之间加衰减器。
多说一点，使用仪器忌暴力，接头只需要很小力气就能拧紧或者松开！不要摔接头，线缆，探头等！
功率计的操作指南
功率计的操作指南功率计是一种用于测量电力和功率的仪器。
它广泛应用于工业生产、能源管理、电子设备测试等领域。
正确操作功率计可以保证测量结果准确可靠，提高工作效率。
本文将为您介绍功率计的操作指南，以帮助您正确地使用功率计。
一、准备工作在使用功率计之前，首先需要进行准备工作。
这包括以下几个方面：1. 确保电源稳定：功率计通常需要接入稳定的电源供电。
在使用之前，确保电源电压稳定，电源线连接牢固。
2. 校准功率计：定期校准功率计是非常重要的，以保证测量结果的准确性。
可以参考产品说明书或者联系厂家进行校准操作。
3. 连接测试件：根据实际需求，选择适当的接口和线缆连接功率计和被测件。
确保连接牢固，信号传输正常。
二、操作步骤在准备工作完成后，可以开始进行功率计的操作。
以下是一般的操作步骤：1. 打开功率计：按下功率计的开关按钮，将其打开。
等待功率计启动完成，通常会显示出相关的信息。
2. 设置测量参数：根据实际需求，设置测量参数。
这包括功率范围、采样率、显示格式等。
可以通过功率计的菜单或者按键进行设置。
3. 进行测量：将功率计与被测件连接，并确保连接牢固。
根据需要选择所需功能，如直流功率测量、交流功率测量等。
根据实际情况，调整功率计的位置和角度，确保测量结果准确。
4. 读取测量结果：功率计会显示出测量结果，如电流、电压、功率等。
在读取测量结果时，注意观察显示是否稳定，避免因抖动或不稳定导致测量误差。
5. 记录和分析数据：根据需要，可以将测量结果记录下来，并进行数据分析。
功率计通常会提供数据存储和导出功能，以便后续使用或分析。
三、注意事项在操作功率计时，需要注意以下几点事项：1. 阅读说明书：在使用功率计之前，仔细阅读产品说明书。
了解功率计的功能、性能指标和使用方法，可以更好地进行操作。
2. 避免过载：功率计在测量高功率时，可能会出现过载的情况。
需要根据功率计的额定功率和被测件的功率确定合适的测量范围，以避免过载。
平均功率和峰值功率的测量技术指南
是德科技现场精密功率测量技巧使用 FieldFox 手持式分析仪应用指南本应用指南将讨论平均功率和峰值功率的测量技术，还将讨论现场测试时辅助设备的选择。
由于可用于功率测量的设备众多，本文将重点讨论应用最广泛的两种射频/微波设备，即功率传感器和频谱分析仪。
本指南中的测量示例包括对连续波、脉冲信号、数字调制波形信号的测量。
了解每种设备的精度和限制条件，包括可能影响设备现场性能的因素十分重要。
本文将对不同的功率传感器和频谱分析仪进行比较。
引言对几乎所有的射频（RF）和微波设备而言，系统输出功率是决定其设计和性能的关键因素[1]。
任何通信或雷达系统的整体性能均由发射和接收功率决定。
信号功率测量的重要性毋庸置疑，它贯穿于系统生命周期的始终，从初始设计和单独元件原型制作开始，到系统制造及合格性测试，以及系统现场安装，直至定期维护和现场检修，每一步都要涉及到信号功率测量。
既然功率测量对系统性能和兼容性有着重大影响，能在不同时间、不同地点进行功率测量显得至关重要。
这需要设备性能出众（精度），在不同的环境和操作条件下（可重复性）都能提供稳定的测量结果。
所有测量结果，无论其来自哪种设备，都应可作为功率测量的绝对值（可追溯性），这一点也非常重要。
本应用指南将讨论平均功率和峰值功率的测量技术，还将讨论现场测试时辅助设备的选择。
多种设备均可对射频和微波进行功率测量，包括功率传感器、功率计、信号分析仪、频谱分析仪和网络分析仪等[2]。
本应用指南将讨论可进行现场测量的仪器，即功率传感器和频谱分析仪。
功率传感器与测量和显示系统的连接有多种配置方式，这些系统包括传统的功率计、笔记本电脑和频谱分析仪等。
例如，图 1 描绘了如何以不同的配置方式将功率传感器与频谱分析仪相连来精确测量现场平均功率和峰值功率。
功率传感器可与单独的功率计进行配置，如图 1a 所示，也可将带 USB 接口的功率传感器与笔记本电脑相连,如图 1b 所示。
与功率计和笔记本电脑相连时可支持多个测量通通道，一个功率计可支持最多 4 个传感器，而如果电脑上安装有合适的功率分析软件，其最多可支持 20 个传感器。
功率仪器使用方法
功率仪器使用方法一、引言功率仪器是用来测量电路中的功率值的仪器，它可以帮助我们了解电路的负载情况、电能消耗以及电路的效率等重要参数。
本文将介绍功率仪器的使用方法，希望能够帮助读者更好地掌握功率仪器的使用技巧。
二、选择合适的功率仪器在使用功率仪器之前，我们首先需要根据实际需求选择合适的功率仪器。
常见的功率仪器有功率计、功率分析仪和功率负载仪等，它们在测量范围、测量精度以及功能特点上都有所不同。
因此，在选择功率仪器时，我们应该根据需要确定所需的测量范围和测量精度，同时也要考虑到预算和实际使用场景等因素。
三、准备工作在开始使用功率仪器之前，我们需要做一些准备工作。
首先，确保电路处于安全断电状态，并检查电路的接线是否正确。
其次，检查功率仪器的电源和电缆是否正常工作，以及仪器是否处于校准状态。
最后，将功率仪器连接到待测电路上，并确保连接牢固可靠。
四、进行功率测量1. 设置功率仪器参数在进行功率测量之前，我们需要根据测量需求设置功率仪器的参数。
常见的设置参数包括电流量程、电压量程、功率因数、频率等。
根据电路的特点和测量目的，我们可以通过功率仪器的操作界面进行相应的设置。
2. 进行功率测量设置好参数后，我们可以开始进行功率测量了。
通常情况下，我们可以选择实时测量或者采样测量两种方式进行功率测量。
实时测量可以实时显示功率值的变化，适用于需要实时监测功率的场景；采样测量则是在一段时间内对功率进行采样，然后计算平均值，适用于对功率进行统计分析的场景。
3. 记录测量数据在进行功率测量的过程中，我们应该及时记录测量数据。
可以使用功率仪器自带的数据记录功能，也可以通过连接电脑进行数据记录。
记录下的数据可以用于后续的数据分析和报告撰写。
五、数据分析与应用在完成功率测量之后，我们可以对测得的数据进行分析和应用。
常见的数据分析方法包括功率曲线绘制、功率因数分析、能耗分析等。
通过对测量数据的分析，我们可以了解电路的工作状态、负载情况以及功率的消耗情况，从而对电路进行优化和改进。
REDOT 功率测试仪操作说明
大红点REDOT-5010型已升级为5011,增加突发瞬时最大功率检测,这样就可以测网卡了.测量原理根据WiFi使用2.4GHZ频段，突发数字调制，本数字驻波表设计工作频带为2.3GHZ~2.5GHZ，采用微带定向耦合器，中心工作频率2.4GHZ，配合微波检波器及突发信号的捕捉，取得对应于正反向微波脉冲信号，经脉冲整形调理，选取合理的采样时机，送入A/D转换，变成数字量，在经过数字滤波，非线性补偿及适当算法得出功率和驻波大小，送给LCD显示。
主要技术参数1、最大功率：33dbm2、使用频率：2.3~2.5GHZ（WiFi）3、定向性：20db4、插损：<1.5db5、驻波范围：1.00~19.96、功率范围：0.0dbm~33dbm7、显示功率：+0.00~+33dbm8、功耗：AAA*3（7#），<10mA9、接头类型：N-KF(Famale)操作方法1、对于便携应用，本仪器使用的是电池供电。
卸下后盖的四个M3螺丝，打开后可以看到电池盒，按电池盒所标极性装入AAA（7#）碱性电池三节，盖好后盖，装上螺丝并旋紧。
2、本仪器标有“TX”的一端连接发射设备，如：AP。
标有“ANT”的一端连接被测负载，如：天线。
3、按一下仪器正面的红色按钮，电源即可打开。
首先LCD段测试，显示“+1.8.8P”和背光，2秒后进入正常测试。
4、测量显示的缺省方式是以2秒为间隔，轮换显示驻波和功率，按一下红色钮，则停止轮换，连续显示当前状态，再按一下红色钮，则继续轮换显示，5、红色按钮具有多个功能，按下并保持>0.5秒，可以打开或关闭LCD背光，按下保持的时间超过2秒则，抬起后关闭电源。
本仪器的全部功能均由这个红色按钮完成，因此，大家将我所设计的这一系列驻波表称做“大红点儿”。
6、数据显示有三个页面：I.驻波比简称驻波SWR，是无量纲的比值，显示形式为“1.45Γ”即当前驻波比为1.45。
“1._._Γ”表示驻波大于19.9或无信号。
功率分析仪使用说明书
功率分析仪使用说明书一、产品简介功率分析仪是一种用于测量电能参数的专业仪器，广泛应用于电力系统、电力设备测试、能效评估等领域。
本使用说明书旨在为您提供关于功率分析仪的详细使用说明和操作方法，以便您能够正确、高效地使用本产品。
二、产品特点1. 多功能测量：本功率分析仪可以测量电压、电流、功率因数、功率、电能等多项电能参数；同时还可以进行谐波分析、波形显示等功能。
2. 高精度测量：本仪器采用先进的电路设计和数字处理技术，能够在高精度范围内进行测量，保证测试结果的准确性。
3. 易于操作：本产品配备了直观的操作界面和人性化的操作按钮，用户可以通过简单的操作实现功能的切换和参数的调整。
4. 数据存储功能：本仪器内置的存储器可以记录测量过程中的数据，用户可以通过USB接口将数据导出到电脑进行分析和保存。
5. 轻便携带：本产品采用轻量级设计，便于携带和移动，适用于各种工作环境。
三、使用步骤1. 连接电源：将功率分析仪的电源线插入交流电源插座，并确保电源稳定。
2. 连接被测电路：将被测电路的电压和电流接入至功率分析仪的相应输入端口。
3. 开机和初始化：按下仪器面板上的电源开关，仪器将自动启动并进行初始化，待仪器显示屏正常显示后，即可进行后续操作。
4. 设置测量参数：根据被测电路的特点，在仪器的操作界面上进行相应的参数设置，包括电压范围、电流范围、采样率等等。
5. 开始测量：在参数设置完毕后，按下仪器面板上的“开始”按钮，仪器将开始对被测电路进行测量，并实时显示测量结果。
6. 结束测量：测量完成后，按下仪器面板上的“停止”按钮，仪器将停止对被测电路的测量，并显示最终结果。
7. 数据导出：将功率分析仪通过USB接口连接至电脑，打开仪器的存储功能，将记录的数据导出到电脑进行分析和保存。
四、注意事项1. 使用前请认真阅读本使用说明书，并确保理解和掌握各项操作方法。
2. 在进行电路连接时，请确保断开电源并采取必要的安全措施，避免触电和其他安全事故。
功率测试仪使用方法
功率测试仪使用方法
1. 将功率测试仪连接到电源，确保电源的电压和频率与测试需求相匹配。
应注意测试仪的额定电压和频率范围。
2. 连接需要测试的设备或电路到功率测试仪的输入端。
通常，测试仪会提供多个输入通道，适用于不同类型的测试需求。
3. 根据测试需求，调整功率测试仪的测量范围和所需的测量参数。
例如，可以选择功率、电流、电压、频率等参数，并设置相应的量程。
4. 开始测试前，根据测试需求选择合适的测试模式。
通常，功率测试仪会提供连续测试模式和瞬态测试模式。
5. 启动测试仪并开始测试。
根据测试需求，可以手动触发测试，也可以设置自动测试间隔。
6. 在测试过程中，功率测试仪会实时显示测量结果。
注意观察测试数值的稳定性和准确性。
7. 测试完成后，根据需要保存测试结果并进行数据分析。
功率测试仪通常提供数据记录功能和接口，方便数据传输和后续处理。
8. 关闭功率测试仪，并及时断开连接的电源和测试电路。
确保安全操作并保护测试设备。
功率分析仪操作规程
**规程 *********** WT1806E高精度功率分析仪操作规程20**年**月**日发布20**年**月**日实施***************WT1806E高精度功率分析仪操作规程1 目的为了指导检验人员或其他使用人员WT1806E高精度功率分析仪的正确使用和保养方法，确保其量值准确、可靠、稳定和延长其使用寿命，特制定本规程。
2 范围本规程适用于中心配备的WT1806E高精度功率分析仪。
3 引用文件《WT1800高精度功率分析仪入门指南》、《WT1806E高精度功率分析仪操作手册》。
4 概述用途横河WT1806E数字功率分析仪集六个模块的输入于一体，一台仪器可同时测量两组三相系统，广泛应用于变频器、电机驱动器、照明系统、不间断电源、飞机电力系统、变压器测试和其它功率转换设备。
主要技术指标WT1806E功率分析仪主要技术参数1. 电压、电流、功率精度：读数%+量程%；2. 电压/电流带宽：DC,至5MHz；3. 采样率：2MS/s(16位)；4. 电压量程：3/6/10/15/30/60/100/150/300/600/1000[V]；5. 电流量程：1/2/5/10/20/50[A];50mV/100 mV /200 mV /500 mV /1V/2V/5V/10V；6. 可同时测量电压、电流、有功功率、无功功率、视在功率、功率因数、相位角、频率、电压峰值、电流峰值、峰值因数、积分（Wh，Ah，Varh，Vah）等。
7. 有电机分析功能、6路外部传感器输入、双路谐波分析功能、1ms高速数据捕获、20秒钟原始波形捕捉、星转三角计算、12路频率测试等功能，内置热敏打印机。
电流传感器CPCO1000技术参数和功能1. 开环，内径77mm；2. 电流范围：1000A，精度：%量程；3. 带宽：DC 40KHz；4. 供电电压12V至30V；5. 输出电压：4V对应满量程1000A。
电流传感器CPCO4000技术参数和功能1. 开环，内径77mm；2. 电流范围：4000A，精度：%量程；3. 带宽：DC 40KHz；4. 供电电压12V至30V；5. 输出电压：4V对应满量程4000A。
功率测试仪使用方法
功率测试仪使用方法功率测试仪是一个用于测量电气设备功率的工具。
它可以帮助用户了解设备的电源消耗情况，以便合理安排电力资源和控制能源消耗。
下面是功率测试仪的使用方法。
首先，确认测试仪的类型和规格。
功率测试仪有很多种类型，包括直流功率测试仪和交流功率测试仪。
根据需要选择合适的类型，并确保其规格符合要求。
例如，如果需要测试家用电器的功率消耗，那么选择一个适合交流功率测试和拥有小范围测量能力的功率测试仪就可以。
接下来，准备测试仪的电源。
大多数功率测试仪都需要外部电源供电，所以确保测试环境有可靠的电源供应。
有些测试仪也可以使用电池供电，在没有外部电源的情况下便于携带和使用。
然后，根据测试对象的类型连接测试仪。
如果需要对家用电器进行功率测试，首先将测试仪的电源线插入功率源插座，并确保测试仪接通电源。
接下来，使用测试仪提供的测量线连接待测器件。
通常，测量线分为输入线和输出线两根，分别连接到待测设备的电源线和用电设备。
在连接过程中，确保连接牢固、插头无松动。
然后，校准测试仪。
为了确保测试结果准确，需要根据测试仪的说明书进行校准。
校准可以通过测试仪上的校准按钮来完成，或者按照说明书上的步骤进行。
校准可以校准测试仪的读数，以便将其与已知准确值匹配。
接下来，开始测试。
首先，打开测试仪的电源开关，并在仪表上选择适当的测量模式。
功率测试仪通常具有多种测量指标，包括电压、电流、功率因数、频率等。
根据实际需求选择合适的测量模式。
确定好测量模式后，可以按下测试仪上的开始或测量按钮，开始进行测量。
测试过程中，保持待测设备在正常工作状态下。
观察测试仪的显示屏，记录并分析测量数据。
通常，功率测试仪会提供实时数据显示和保存功能。
可以通过观察实时数据了解设备的功率消耗情况，并将数据保存下来以便后续分析和报告。
测试完成后，及时关闭测试仪的电源开关，并拔掉所有连接线。
将功率测试仪放在干燥、通风的地方。
如果测试仪需要长时间存储，应将其放在防尘、防潮的包装盒中，以保护测试仪的正常使用。

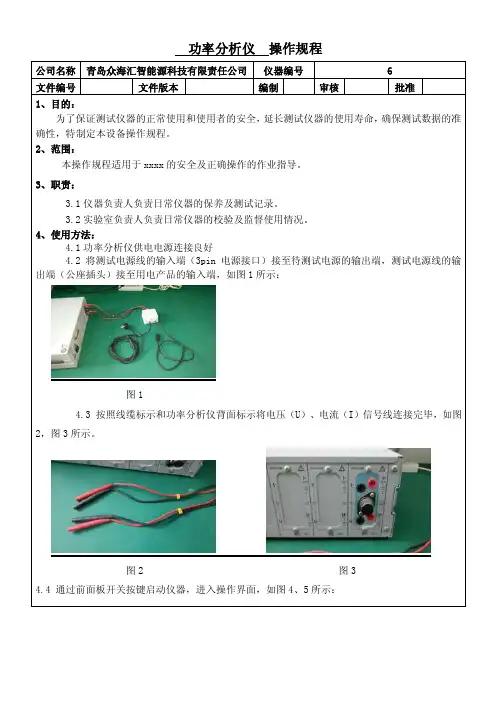

功率分析仪操作规程
功率分析仪操作规程功率分析仪操作规程一、操作前的准备工作1. 确认功率分析仪所测电路的额定电压和额定电流，确保功率分析仪能够适用于该电路。
2. 确认测量接线正确无误，包括电源线、测量线和地线的接线。
3. 检查并确保功率分析仪的电源线接地良好，避免发生电击。
4. 检查并确保功率分析仪的所有设置为预设状态，准备开始测量。
二、测量前的设置1. 打开功率分析仪的电源开关。
2. 选择正确的测量模式，包括功率、电流、电压和功率因数等。
3. 设置需要测量的电压和电流的量程，确保测量准确。
4. 根据需要设置功率分析仪的采样率和测量时间间隔。
5. 确保功率分析仪的示数准确无误，可通过与其他设备进行校准或者比对来验证。
三、测量操作步骤1. 确定需要测量的时间段，例如持续一分钟或者一天等。
2. 按下开始测量按钮，开始进行测量。
3. 在测量过程中，可以观察功率分析仪的示数，确保测量正常进行。
4. 在测量结束后，停止测量并记录测量结果。
5. 对于需要多次测量的情况，可以重复以上操作。
四、操作注意事项1. 在进行测量前，请确保熟悉并理解功率分析仪的使用说明书和安全注意事项，以免发生意外或损坏设备。
2. 在操作功率分析仪时，请避免与其他设备的干扰，确保测量结果准确可靠。
3. 在使用功率分析仪时，请注意防止高温和潮湿的环境，防止设备受损或发生故障。
4. 注意防止电流过大或过载，以免损坏设备或引发安全问题。
5. 在操作结束后，请将功率分析仪断电并做好妥善保管，确保下次使用时能够正常工作。
五、故障排除方法1. 当功率分析仪无法正常开机时，应首先检查电源线是否连接良好，电源是否正常供电。
2. 当功率分析仪的测量结果不准确时，可以尝试重新设置测量参数，或者将其与其他设备进行校准比对。
3. 如果以上方法无法解决问题，应联系专业维修人员进行排除故障。
六、操作结束后的清理工作1. 将功率分析仪断电并关闭电源开关。
2. 清理功率分析仪的外部和内部，确保无尘和杂物。

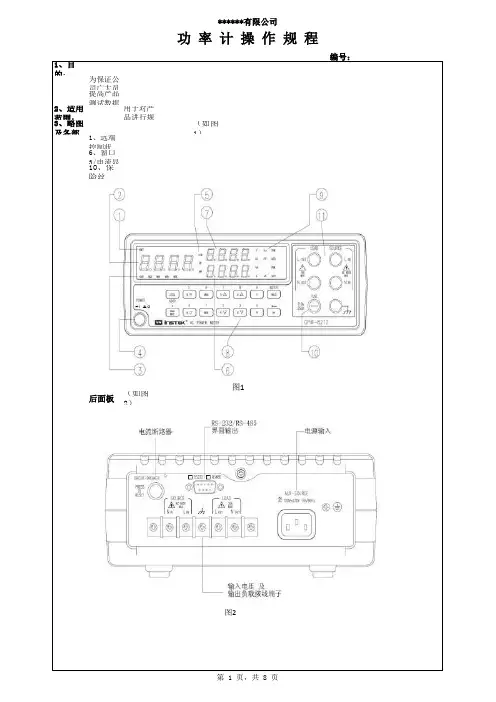

功率计操作说明
功率计操作说明功率计是一种用于测量电路或电器消耗的功率的仪器。
它可以帮助用户准确地了解电路或电器在使用过程中的功耗情况，为节能提供重要依据。
下面将为您详细介绍功率计的操作步骤和注意事项。
1. 连接电源和信号源首先确保功率计已连接到适当的电源，并连接到待测的电路或电器上。
接通电源后，确认仪器已准备就绪。
2. 设置参数在进行功率测量之前，用户需要设定功率计的参数，包括电压范围、电流范围、功率范围等。
根据具体的测量需求灵活调整参数，确保测量结果准确可靠。
3. 进行功率测量根据已设定的参数，开始进行功率测量。
此时可以实时监测功率值的变化，同时注意仪器显示屏上的数据信息，确保测量过程中没有异常情况发生。
4. 记录数据在完成功率测量后，及时记录测量结果。
用户可以选择将数据保存在功率计内部存储器中，或通过数据接口传输到外部设备进行存档和分析。
5. 断开连接在使用完功率计后，记得断开与电路或电器的连接，关机并拔掉电源线。
定期对功率计进行清洁和维护，确保其正常运行。
注意事项：1. 在操作功率计时，务必按照操作手册的要求进行，避免操作失误导致仪器损坏或数据不准确。
2. 避免过载操作，根据电路或电器的功率范围合理设定功率计的参数，以免损坏设备。
3. 在测量高压电路时，要格外小心谨慎，避免发生安全事故。
4. 注意保护仪器免受潮湿、高温和振动等外部环境的影响，确保其长时间稳定运行。
通过以上操作说明，您可以更好地掌握功率计的正确使用方法，确保准确测量电路或电器的功率情况，为节能提供科学数据支持。
希望您能遵循以上操作步骤，正确操作功率计，确保测试结果的准确性和可靠性。
谢谢！。
教你使用功率计及功率分析仪测试
教你使用功率计及功率分析仪测试本文导读在使用功率计或者功率分析仪测试时，一般我们要求选择合适的量程，这样测量比较准确，一般要求测量数值在量程的1/3到2/3左右，但有些时候，测试的数值只在量程的1/5甚至1/10左右，而数值却显示超量程，这一切都要从量程的本身规定来讲。
一、量程量程是度量工具的测量范围，现代电子测量仪器的量程一般都是有多个档位可调的，以满足不同范围的测试需求，而量程大部分默认情况指的是：真有效值的连续最大允许输入值。
也就是说真有效值的范围要在量程之内，这一点是我们日常测试时都比较熟悉的一点，通常情况下，当RMS数值超过量程时，仪器面板会显示超量程报警。
但是，有时候我们看到量程报警时，去调节量程发现，数值并没有超过量程，甚至还远小于量程，但量程确显示报警，这是什么问题呢？其实，量程的限制并不仅仅只有真有效值，还有峰值。
二、峰值因数峰值因数通常用CF表示，是CREST FACTOR的缩写，CF是指周期波形的峰值与有效值之比。
而量程的定义不仅有真有效值的限制，而且还有峰值的限定，一般两者取较小值。
一般来说，仪器量程比较常见的峰值因数有3和6。
当量程为1000V，峰值因数为3时，测试的数值真有效值不能超过1000V，峰值不能超过3000V，两者取较小值。
所以，真有效值不能超过量程，峰值也不能超过量程。
下图是PA8000的量程表，上面清楚的描述了各个量程所规定的峰值因数。
三、峰值超量程原因峰值因数超量程的可能性大致有两种原因：1、仪器本身峰值因数较小，而被测信号尖峰较大，峰值因数过大，导致数值显示超量程，此种情况解决方法较为简单，将量程选择到更大的档位，调节峰值因数，或者直接选择自动量程，即可解决此问题。
2、仪器测量时，引入了尖峰信号的干扰，比如当低频信号的RMS值为100V峰值因数为3时，混入一个1000V的周期性高频尖峰信号，虽然在RMS值上可能影响很小，但在峰值上会直接拉高到1000V，峰值因数从3跃迁到10，导致量程报警，这也就是很多时候测试数值只有很小，量程很大，却依然显示超量程报警的原因。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教你使用功率计及功率分析仪测试
本文导读
在使用功率计或者功率分析仪测试时，一般我们要求选择合适的量程，这样测量比较准确，一般要求测量数值在量程的1/3到2/3左右，但有些时候，测试的数值只在量程的1/5甚至1/10左右，而数值却显示超量程，这一切都
要从量程的本身规定来讲。
一、量程
量程是度量工具的测量范围，现代电子测量仪器的量程一般都是有多
个档位可调的，以满足不同范围的测试需求，而量程大部分默认情况指的是：真有效值的连续最大允许输入值。
也就是说真有效值的范围要在量程之内，
这一点是我们日常测试时都比较熟悉的一点，通常情况下，当RMS数值超。
