流变仪操作说明
流变仪的操作指南
流变仪的操作指南
1，开电闸，开空压机，直到稳定在30PSI以上；
2，开流变仪主机，等待2min；开电脑连接软件；
，装夹具和驱动杆；
，升温（Required Value）到指定温度，稳定后等待5min；
，零点校正：粗调，至3000-5000左右，然后点击左边倒数第二个按钮，continue，最后gap稳定在18，校正完成；
，等夹具gap升到45000稳定后；
，旋转校正：点击左边倒数第三个按钮，perform，等2分钟；，装料，然后降到8000左右，尽量降低高度，让塑料塑化；
，慢慢降低夹具高度，推荐每次降500，直到1050；
，刮掉边缘的料，降下夹具旁边的外壳，把夹具高度下降到1000；，设置程序，反复确认后，点击开始按钮；
，等待做完之后，顶住夹具，取出驱动杆；
，将夹具高度上升到85000；
，卸下夹具并且刮干净夹具和底座上残余的料；
15，将required value设置到50℃，旋转机器后方旋钮放气；16，等温度下降到100℃后，依次如下操作：旋转旋钮停止放气，关闭仪器，关闭空压机，关闭电闸，关闭电脑；
注：若连续做多个样品，则在步骤14后接步骤3。
流变仪操作规程
流变仪操作规程流变仪操作规程一、前言为了确保流变仪的正常运行和实验的准确可靠，特制定本操作规程。
二、安全操作1. 操作人员应戴好安全帽、面罩、防护眼镜和护手套。
2. 在操作前，应进行相关的安全培训。
3. 确保实验室内通风良好，仪器周围无杂物。
4. 禁止将有刺激性和腐蚀性的物质放置在流变仪附近。
三、仪器准备1. 检查仪器的电源线是否正常连接，接地是否良好。
2. 检查仪器的液位，如液位低于最低液位线，则需添加适量的试剂。
3. 检查仪器的配件是否完整，如转子、夹具等。
4. 启动仪器，进行预热至设定温度。
四、实验操作1. 将待测样品加入样品容器中，并确保样品容器的密封性。
2. 将样品容器放置在转子中并锁紧。
3. 设置实验参数，包括温度、转速等。
根据实验需要，选择适当的测试模式，如剪切模式、振荡模式等。
4. 启动流变仪，记录实验开始时间，并开始测试。
5. 在实验过程中，实时观察流变仪的显示屏，记录下相应的数据。
6. 如需要进行多次实验，应在实验结束后恢复到初始状态，并清除样品容器中的残留物。
7. 在实验结束后，关闭流变仪，断开电源。
8. 清洗仪器，将样品容器取出并清洗干净，保持仪器的清洁。
五、故障排除1. 在操作过程中，如遇到异常情况，应及时停止实验并检查原因。
2. 如发现仪器出现故障，应及时联系仪器维修人员进行检修。
六、注意事项1. 严禁将有刺激性、腐蚀性和易爆性的样品放入流变仪进行测试。
2. 在操作过程中，应注意仪器的振动和声音是否正常，如有异常应立即停止实验并检查原因。
3. 在操作过程中应控制好实验流程，避免出现误操作。
4. 实验结束后，应及时清洗仪器，保持其干净整洁。
综上所述，流变仪操作规程对流变仪的操作流程、安全操作、仪器准备、实验操作、故障排除和注意事项等方面进行了规范，有助于保证实验的准确可靠和操作人员的安全。
每位操作人员在操作前应仔细阅读本规程，并严格按照规程进行操作，如发现任何问题或疑问，应及时向相关人员咨询。
流变仪操作规程
流变仪操作规程
《流变仪操作规程》
一、设备准备
1. 将流变仪放置在平稳的台面上，并接通电源并保证电源稳定。
2. 清洁流变仪的外壳和配件，确保设备表面干净。
3. 检查流变仪的所有零部件和配件是否完好无损，如果有损坏或者缺失应立即修复或更换。
二、样品处理
1. 准备需要测试的样品，并按照要求进行加工和处理。
2. 样品处理完毕后，将样品放置在流变仪测试台上，并确保样品的温度和压力处于稳定状态。
三、操作流变仪
1. 打开流变仪的电源开关，待仪器启动完成后，通过触摸屏或按钮操作进入测试界面。
2. 设置测试参数，包括转速、温度、压力等，根据样品的性质和要求进行调整。
3. 将样品加入测试容器中，并进行固定和封闭。
注意避免样品溢出或者泄漏。
4. 启动测试程序，观察流变仪对样品的测试过程，根据需要进行实时调整。
5. 测试完成后，关闭流变仪电源，并清理测试容器和配件，保持设备的清洁。
四、数据处理
1. 将测试得到的数据导出到计算机或其他设备中，进行分析和处理。
2. 根据测试结果，制定相应的方案和措施。
五、设备维护
1. 每次使用流变仪后，应进行相应的清洁和维护工作，保证设备的正常运行。
2. 定期对流变仪进行检验和校准，确保设备的准确性和可靠性。
六、安全注意事项
1. 在操作流变仪时，应注意安全防护，避免发生意外事故。
2. 严格遵守流变仪的使用规程，不得私自操作或调整。
以上就是《流变仪操作规程》的相关内容，希望能够引起您的重视并严格执行。

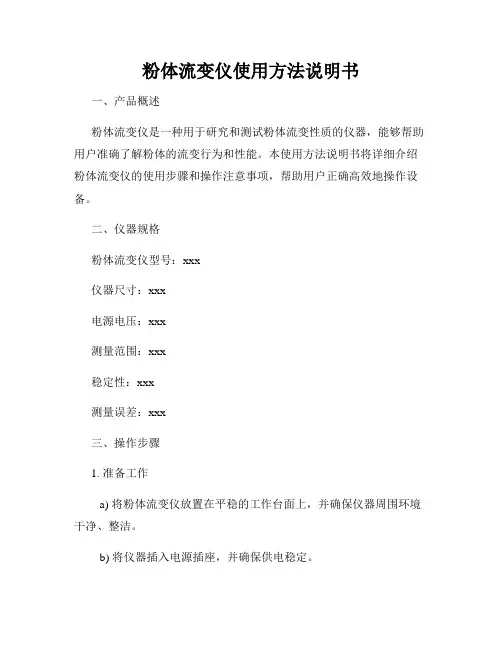

粉体流变仪使用方法说明书
粉体流变仪使用方法说明书一、产品概述粉体流变仪是一种用于研究和测试粉体流变性质的仪器，能够帮助用户准确了解粉体的流变行为和性能。
本使用方法说明书将详细介绍粉体流变仪的使用步骤和操作注意事项，帮助用户正确高效地操作设备。
二、仪器规格粉体流变仪型号：xxx仪器尺寸：xxx电源电压：xxx测量范围：xxx稳定性：xxx测量误差：xxx三、操作步骤1. 准备工作a) 将粉体流变仪放置在平稳的工作台面上，并确保仪器周围环境干净、整洁。
b) 将仪器插入电源插座，并确保供电稳定。
c) 打开粉体流变仪主机开关，待仪器启动完成后，进入操作界面。
2. 选择适当的试样容器a) 根据需要测试的粉体样品特性选择合适的试样容器。
常见的试样容器有圆柱型和锥形两种，根据粉体性质选择合适的容器类型。
3. 准备样品a) 将待测试的粉体样品称取适量，并进行必要的预处理，例如去除杂质和湿气。
b) 将样品加入试样容器中，并确保尽量避免空气泡存在于样品中。
4. 安装试样容器a) 将试样容器安装到粉体流变仪的测试槽中，并确保容器与槽底接触良好。
b) 确保试样容器与传感器之间没有任何干扰物。
5. 设置测量参数a) 进入仪器操作界面后，根据需要设置合适的测量参数，如温度、转速、剪切速率等。
b) 根据试样的特性选择合适的测量模式，如剪切模式、挤压模式等。
c) 确定测试开始前的等待时间，以便样品达到稳定状态。
6. 开始测量a) 点击启动测量按钮，仪器将开始自动进行测试，并实时显示测试数据。
b) 在测量过程中，可以根据需要进行采集数据、记录数据。
c) 测量结束后，点击停止测量按钮，保存数据并关闭仪器。
四、操作注意事项1. 在操作粉体流变仪时，务必注意安全，避免触碰仪器传感器或其他部件。
2. 在操作前确保样品和试样容器干净，并且没有任何干扰物质。
3. 操作仪器时，遵循仪器使用说明书中建议的测试参数范围，以确保测量结果的准确性。
4. 若出现异常情况或仪器故障，请及时关闭仪器，并联系售后服务部门进行处理，切勿私自维修。
流变仪
附件操作流程：
1. 打开空压机，等到空压机气压大于 0.4Mpa. 2. 将镜头、镜筒等装在系统上，一般已经安装好，可以直接使用。 3. 把系统按在流变仪上，拧紧螺丝，注意按照图示所示的位置安装，不然不容
1 滑移平板测试装置
最简单的流变测试装置如图 5 所示，上下两块平板平行，保持间距不变。
下 平 板 固 定 ， 上 平 板 以 恒 定 速 度 移 动 ； 则 应 变 为 γ = dx = V0t ， 应 变 率 为 HH
•
γ
=
dV
= V0
，保持为常值，剪切应力为τ
=
F
=
F
。一般常用结构为图 6 所示
的材料，表现出不同形式的应变。对于固体，具有相同的相位角，即 γ = γ 0 sin(ωt) ，
对于液体，相位角相差
90
度，即 γ
= γ 0 sin(ωt
+
π ) ，对于粘弹性材料，相差一个 2
相位角 δ，即 γ = γ 0 sin(ωt + δ ) 。如图 4 所示。
应力 应变
π/2 π 3π/2 2π
个）。 4，打开计算机，点击流变仪的桌面快捷方式，打开流变仪控制软件。
二：设置过程
5，对仪器进行初始化（点击菜单栏中下图做标记的图标），转子提升到最高处。
得到如下界面点击 Initialize,即可进行初始化。
6，初始化完成后安装上实验所用的转子。磁流变液所用的附件为 PP20/PMD。 提起转子头部的按扣，将转子放入转头（不要用力），放下按扣，听到声音 后表明安装成功(现在可能听不到声音了，toolmaster 坏了，在 configuration 设置为 none toolmaster)。如下图所示。
流变仪操作流程
流变仪操作流程（总2页）本页仅作为文档封面，使用时可以删除This document is for reference only-rar21 year.March流变仪操作规范LI的：使操作人员能够规范操作流变仪，保证流变仪运行正常，同时利于我们对流变仪的保养。
适用范围：适用于流变仪操作人员操作流程：1.开启流变仪控制电脑：应注意在开启电脑前，要检查混炼器是否安装完整，以及热传感器及加热电源接口是否对应。
2.通电检查完毕正常后，打开设在流变仪主机背面的总电源开关，顺时针旋转90 度至“ON”为开通，逆时针旋转90度至“OFF”为关断，当给流变仪主机通电时，电源开关左侧的电源指示灯会亮起，说明主机通电正常。
3・运行控制平台软件当流变仪主机通电后，可以运行已经安装在计算机中的控制软件。
可以直接双击桌面上的主机图标运行流变仪控制平台软件。
软件平台中选择正确的实验平台流变仪在正常工作时，一般为主机连接一台混炼器或挤出机进行工作，本实验室的流变仪采用混炼器为实验平台。
选择正确的通讯端口本设备只有一个通讯串口，选择C0M1通讯串口即可。
设置合理的实验工艺条件在设定列表下面，根据实际需要设定合适的实验温度，以及实验转子转速。
在平台选择列表下方的8个选项中，T1-T4代表1区温度至4区温度，Tm代表料温，Tq代表扭矩，P代表压力，Sp代表圧力，分别选中或取消它们表示启动相应的测量及控制。
对于本设备所用的混炼器平台需选中T1 T2 T3 Tm Tq及Sp并取消T4 P 启动通讯在控制平台界面的右上角点击“启动通讯”按钮启动通讯，启动过程要持续儿秒的时间，完成后，启动按钮中的文字显示为“停止通讯”以及左边的绿色指示灯亮起，同时“启动加热”及“启动电机”按钮变为可用状态注：如果设备启动通讯前未进行过加热升温的操作，则通讯开始后的测量区看到的温度测量值应为室温（测量区中黃色显示数字为设定值，红色显示数字为测量值），此时应使用水银温度计或其他类型的温度计核对室温测量值是否准确，如有偏差可使用修正功能进行温度修正。
DHR流变仪操作规程(修改版)
4.6点击“Start”开始测试。
五、数据处理
通过File Manager下面的results可以打开需要的文件进行分析。
六、导出数据
点击左侧的“Export”可以导出数据和图片
模量对频率
（1）温度
（2）线性黏弹区振幅
（3）频率范围
（4）采点模式及数目
（1）结构探测
低频对应于长时间尺度，对分子结构敏感
（2）松弛时间谱
振荡连续变温
Temperature Ramp（温度斜坡）
Temperature Sweep（温度扫描）
模量对温度
（1）频率
（2）线性黏弹区振幅
（3）温度范围及变温速率
（4）采点数目
（1）转变温度探测
（2）反应温度、凝胶化温度
3.3阶跃(Step)
马达对样品施加一恒定扭力或让样品产生恒定形变形变并且保持一段时间，是测量应力松弛和蠕变的主要方式！
Creep（蠕变）
Stress Relaxation（应力松弛）
四、测试步骤
4.1轻按一下 ，机头归零，仪器显示屏Gap由Unkown变为100μm左右。
4.3点击Control panel里面的Environmental，设置起始实验温度set point。
4.4加入试验样品，
4.5在Trios软件中，轻按 ，使上平行板与实验样品轻轻接触，锁紧炉子锁扣。
4.5选择测量模式，设置样品信息和试验方法。
七、关机
5.1关闭仪器背后的电源开关。
5.2关闭保护盖。
DHR流变仪操作使用说明书
DHR 流变仪操作使用说明书确认压缩空气 1. 确保气源始终清洁，气压稳定。
2. 打开空压机（请检查排水阀，必要的话做排水处理），或打开管道压缩空气阀门。
3. 打开干燥过滤器上的开关(如果有的话)。
确认气压达到规定值 30psi.NOTE ：为了保证气流稳定，一般应在实验前提前半小时以上打开空压机和过滤器。
确认保护盖打开&水 4. 将仪器空气轴承底部黑色的保护盖卸下。
5. 如果使用Peltier Plate ，打开循环水，确认水流正常循环。
NOTE ：如果在轴承保护盖卸下的情况下气体供应断开，不要旋转轴承，以防轴承损坏。
NOTE ：如果使用循环水，保证水干净无杂质。
不要直接使用自来水。
开机 6. 打开流变仪控制箱后面电源，等待流变仪完成开机自检。
机头上触摸屏有信号出现并正常7. 打开计算机。
8. 打开流变仪控制软件TRIOS ，建立联机。
（如无法正常连接，选择对应仪器类型，输入仪器机头上显示IP 地址，连接）9. 进入TRIOS 界面，观察控制菜单下信号是否正常。
基本校正 10. Inertia (仪器惯量)：由以下路径Calibration-Instrument- Inertia 按校正‘calibrate ’向导进行校正。
11. 旋转Mapping 根据提示点击 go to Geometry （可以放在Geometry 步骤做）安装夹具 12. 安装：将夹具连接在驱动轴底部，握住夹具，顺时针方向拧紧机头顶部的旋钮。
通过Geometries>Open…/New 打开已经建档的夹具档案，或是新建夹具档案Geometries>New…，并遵循向导指引进行。
13. 由11步连接进入夹具相关校正：由以下路径执行：a) Inertiab) Frictionc) Gap temperature compensation (一般不用做)d) Rotational mapping间隙调零 14. 间隙调零(Zero Gap)：由快捷工具栏执行，或者由以下路径进行controls-Gap—Zero GapNOTE ：由于夹具热胀冷缩的物理特性，在进行间隙调零之前，必须先设置温度。
转矩流变仪的操作及注意事项 流变仪操作规程
转矩流变仪的操作及注意事项流变仪操作规程转矩流变仪是讨论材料的流动、塑化、热、剪切稳定性的理想设备，该流变仪供应了更接近于实际加工的动态测量方法，可以在仿佛实际加工的情况下，连续、精准牢靠地对材料的流变性能进行测定，如多组份物料的混合、热固性树脂的交联固化、弹性体的硫化，材料的动态稳定性以及螺杆转速对体系加工性能的影响等。
一、开机步骤1．依据试验类型或试验目的选择安装试验平台（混炼器或挤出机）。
连接热传感器及加热电源接口。
2．合上总电源开启电脑，运行流变仪掌控平台软件，选择正的确验平台。
3．选中或取消相应的测量及掌控。
混炼器平台需选中T1、T2、T3、Tm、Tq 及 Sp并取消T4 P；毛细管模具的挤出机而言，需选中全部8个选项。
4、点击“启动通讯”按钮启动通讯，设定试验温度及输出转速。
对于混炼器平台，3个区的正确温度设置应当是一致的。
对于挤出机平台，4个区的温度设置应由低到高，各区之间的温度差应尽量限制在30℃以下，否则流变仪可能很难将温度掌控平稳。
5、设定值后，点击“启动加热”按钮使流变仪开始加热。
6、当流变仪加热到设定温度并平稳后，点击“启动电机”按钮启动电机。
7．当流变仪温度达到设定值并已经平稳10min后，电机输出转速也已经达到设定值且平稳，此时可以开始进行试验操作。
二、停机步骤1、流变仪关机步骤应依次停止电机、加热、通讯、掌控程序、流变仪电源、计算机。
2、试验完成后，做好清理工作。
混炼器在电机停止的情况下拆卸并清除腔内材料。
对某些可能对挤出机腔内产生腐蚀作用的材料，试验完成后使用纯树脂进行清洗。
注意事项1、安装试验平台时，应注意热传感器及加热电源接口的连接次序，错误的连接次序将导致无法正确地进行温度掌控。
2、混炼器或挤出机某一区温度比设定温度低10℃以上时，设备中的残余料可能并未完全溶化，此时转动电机可能会损坏设备。
必需使温度和电机输出转速达到设定值并已经平稳，才可以开始进行试验操作。
自动血流变测试仪用户操作流程
SA-5600/SA-6000 自动血流变测试仪用户操作流程操作步骤1 打开电源开关（位于流变仪背面），此时按键面板上“仪器开关”，此时右上角的指示灯由红色变为绿色，仪器开始进行初始化操作，转盘和加样针恢复到零位，仪器处于准备测试状态。
2 打开计算机电源，进入SA-6000自动血流变测试仪操作软件，根据“登录”界面的要求，选择注册的“用户名”并输入“密码”后，单击“确定”按钮，进入测试软件，仪器预温30分钟至37˙C，然后打开打印机电源。
3 检查仪器右边的废液情况，以及生理盐水和清洗液的情况。
接“进水2”的清洗桶内加满生理盐水，接“进水1”的清洗桶内加满蒸馏水及清洗液原液，按照100：1的比例混合，混合后充分搅拌混匀。
同时点击系统中的“维护”进行加样针及液池维护。
4 将试管中的全血手工颠倒混匀5次，按顺序插入样品盘孔内，然后点击1号样品位图标，如果标本多就点击“批量输入”，终止号处填写插在样品盘上的试管个数，最后点击“确定”。
5 全血测试结束后，将试管放入离心机内以3000转/分离心30分钟，然后点击1号样品位图标。
如果标本多就点击“批量输入”，终止号处填写插在样品盘上的试管个数，同时将样本类型改为血浆，最后点击“确定”。
6 点击“录入”，再点击“序号”，序号会自动增加，按“Enter”键移动录入项目，用键盘输入项目内容，并依次输入病人基本信息。
7 点击“搜索”，再点击“立即查询”，点击起始序号就可以看到结果，按下“Shift”键同时点击终止序号，点击“打印”，点击“确定”。
8 点击“维护”进行加样针及液池清洗维护，结束后取出定心罩，取出切血板，用棉签擦拭液池及切血板表面，擦拭完毕放入切血板，盖上定心罩。
然后倒掉废液桶内的废液。
9 点击屏幕右上角的退出程序，关闭打印机及计算机主机，关闭显示器。
关闭SA-6000前面板开关，关闭SA-6000后部电源开关。
粉体流变仪操作说明书
粉体流变仪操作说明书一、简介粉体流变仪是一种用于测量粉体及散体材料流变性能的仪器。
它能够定量地测量粉体的流变特性，包括粘度、剪切应力、剪切速率等参数。
本操作说明书将详细介绍粉体流变仪的使用方法和注意事项。
二、准备工作1. 确保粉体流变仪已连接好电源并处于正常工作状态。
2. 检查仪器是否清洁，如有污垢应及时清理。
3. 准备待测粉体样品，并按照要求进行预处理，例如颗粒分散、筛选等。
三、操作步骤1. 打开流变仪的电源开关，待仪器启动完成后，进入主界面。
2. 在主界面中选择“新建测试”，然后输入待测样品的相关信息，包括样品名称、批次号等。
3. 选择合适的试验模式，一般可选择剪切频率扫描试验或剪切应力扫描试验。
4. 配置试验参数，包括温度、转速、静态预切变等。
5. 将试验夹具安装牢固，并将待测样品注入夹具中，确保夹具内无气泡。
6. 点击“开始测试”按钮，流变仪将自动运行试验程序。
7. 试验完成后，流变仪会自动显示结果数据，包括流变曲线、流变指数等。
8. 按需导出结果数据，可将数据存储至U盘或通过打印机打印出来。
9. 关闭流变仪的电源开关，清理好试验夹具和仪器表面。
四、注意事项1. 在操作流变仪前，必须了解并熟悉仪器的使用手册和操作规程。
2. 使用流变仪时，应穿戴好防静电服，并确保工作环境无尘、无异物。
3. 在配置试验参数时，应根据待测样品的特性进行调整，以获取准确的测量结果。
4. 在注入样品到试验夹具时，尽量避免产生气泡，以免影响测试结果。
5. 定期检查流变仪的各项部件是否正常，如异常应及时进行维修或更换。
6. 使用流变仪过程中，应注意安全，避免发生意外事故。
五、维护保养1. 定期清洁流变仪的外壳和试验夹具，以保持仪器的良好工作状态。
2. 避免将水或其他液体溅入仪器内部，以免损坏内部电路。
3. 定期对流变仪进行校准，以确保测量结果的准确性。
4. 若长时间不使用流变仪，应将其存放在干燥、通风的地方，并定期进行开机检查。
流变仪操作说明
流变仪操作的注意事项1、开机：先开气源，再开水浴，必须保证气流畅通，（在压缩机打开后响声停止后再开主机）。
2、第一次使用的转子一定要进行惯性校准,步骤是先进入Control panel界面→点击service→Meas. System，点击开始，然后需要保存。
马达校准Motor Adjustment （90天一次）点开始不需要保存，再点ok就可以了。
3、安装平板之前，装转子的空气轴承一定要盖好保护盖，防止损坏轴承。
4、每次重新启动后系统都需要初始化。
5、所有测量系统转子均注意不要划，用软的卫生纸擦，不能直接用手擦转子。
圆筒系统基本操作1、安装好圆筒系统后，检查连接线是否接好，打开流变仪和电脑，开机流程必须遵照注意事项中的要求。
2、开机后，首先要新建一个workbook，在Flow中选择测量的界面；3、点击control panel（注意第一次开机要初始化），圆筒系统不需要调零，初始化后将待测液体加入圆筒中（注意加液至圆筒中的刻度线位置），装上转子后，待嘀的一声后,在control panel的界面上点击meas.position，将转子降到测量位置，然后设定温度，点击set，再点击ok。
4、设定测量剪切速率范围，点击，如图：在出现的界面中，前两组数据可删掉，直接在第三组数据中设定，双击，此系统最大剪切速率为4000左右，注意旋转方法测定流变性时，时间设定时选择除了No time setting以外的其他三种。
设好后点击ok，然后点击，会出现需要保存的文件名及路径等，开始测量。
锥平板及可视系统除了多了一个调零过程外，其他操作过程都与圆筒一样，调零的操作过程为：在control panel界面中，点击set zero gap，调零后，将转子升起后，再将样品加到平板上，开始测量。
注意，圆筒与锥板系统测量流变性的不同是，圆筒测量黏度低于1000mPas的体系。
界面流变性基本操作1、界面测量要复杂一些，其基础操作与锥平板相同，即在调零后，将下相液体加入容器中，首先要进行间距调零，调零后要进行时间扫描，然后振幅扫描，最后进行频率扫描。
流变仪使用说明
Kinus Pro流变仪使用说明一．使用前说明1.通气，去保护装置，观察气压表，分别为3bar和4bar；2.完成步骤1后才能打开流变仪，再打开软件，注意观察通风装置。
二．使用中步骤A.使用开始准备工作1．点击“NEXT”进行初始化；2．取板并安装，安装时板子条码面对自己，并慢慢向上顶一下；3．点击两次“NEXT”,对其零位校准；B.使用过程参数的设置1.调节温度set temperature将温度设为粘度实验的最低温度，如5摄氏度；点击“NEXT”，继续，等待系统温度降至所需温度；2.加载样品Load Sample等待系统温度到达所需温度后，点击“加载样品Load Sample”. 点击“NEXT”继续，设置间距（如0.4~1mm）设置粘度大致区间，以及填写粘液的名称，然后按照提示加入样品并点击“NEXT”3.开始实验a.择温度与粘度模式，设置起始于终止温度，以及温度间隔，设置剪切速率（例如起始温度为5度，终止温度为50度，温度间隔为10度/分钟，剪切速率为100 S-1;B.选择剪切速率与粘度模式，设置起始于终止剪切速率，以及间隔，和温度（例如起始速率为1 S-1，终止速率为1000 S-1，间隔为10 S-1，温度为20度）C,开始实验，等实验结束实验过程中可以通过点击Final Desults/Table查看实验过程三，结果处理A获得实验图像1.点击左侧的粘液名称查看结果。
查看Final Results,在图像去右击，选择chart properties ,选择变量variables更改X/Y轴的含义。
2.右击选择copy as image ，打开画图程序，保存图像B获得实验数据1.右击选择Cure selection mode （选择曲线），点所选曲线，右击选择Send to table.选择整个表格，右击properties，选择general，点击columus添加其他变量。
(如温度和间距)2．点击Export data 保存实验数据；C.进行其他性质的实验（样品可以重新加，也可不加）四，实验结束1.卸载样品unload sample 按照提示，进行样品的卸载；2.卸下板子，加好保护套。
流变仪使用方法说明书
流变仪使用方法说明书一、介绍流变仪是一种用于测量物质流变性质的仪器。
它能够通过施加恒定变形速率或恒定剪切应力，来研究材料在外力作用下的变形和流动情况。
本说明书将详细介绍流变仪的使用方法，以及各项操作注意事项。
二、仪器及其部件1. 主机：流变仪的主体部分，包括控制面板、显示屏等。
2. 旋钮：用于调节参数的旋钮，可以调节测试速率、温度等。
3. 容器：用来放置待测试样品的容器，通常为圆柱形。
4. 测量头：安装在主机上方，用于施加应力和测量变形。
三、准备工作1. 环境温度：确保实验室的环境温度稳定，通常为25℃。
2. 样品准备：根据所需测试的物质类型，准备好相应的样品。
样品通常为液态或半固态。
四、使用步骤1. 打开仪器：将流变仪主机接通电源并打开电源开关。
2. 设置参数：通过旋钮选择所需测试参数，如温度、变形速率、剪切应力等。
根据实验需求进行相应的调整。
3. 样品放置：将待测试的样品注入容器，并将容器放置在测量头下方的支架上。
4. 测试开始：按下开始按钮，流变仪将开始施加外力并测量变形。
5. 数据记录：根据实验要求，将测试数据记录下来。
流变仪通常会自动记录并显示在显示屏上。
6. 数据分析：将记录下来的数据进行分析和处理，得到有关物质的流变性质和性能参数。
五、注意事项1. 样品选择：根据实验需要选择适当的样品，避免使用过于粘稠或流动性过大的物质。
2. 清洁保养：使用完毕后，及时清洁仪器，确保仪器的正常运行和长期使用。
3. 安全操作：在操作过程中需注意安全，避免发生意外事故。
在实施测试前需了解仪器的安全操作规程。
六、故障排除1. 如果发现仪器出现故障，请关闭电源并检查电源线是否正常连接。
2. 若仪器显示屏无法正确显示数据，请检查显示屏是否连接良好，并尝试重新启动仪器。
3. 若仪器施加外力时出现异常声响或震动，应立即停止使用，并联系维修人员进行检查和维修。
七、总结本说明书介绍了流变仪的使用方法，通过正确的操作流程和注意事项，可以准确测量物质的流变性质。
流变仪使用说明书
流变仪使用说明书一、概述流变仪是一种用来测试物质流变特性的仪器，广泛应用于各个领域的研究和生产中。
本使用说明书旨在帮助用户准确地操作流变仪，以获取可靠的测试结果。
二、安全注意事项在操作流变仪之前，请务必遵守以下安全注意事项：1. 仪器应放置在平稳的台面上，确保其稳定性；2. 仪器应接入正确的电源，并确保电源插头和电源线完好无损；3. 在操作仪器时，应使用防护手套和眼镜，避免物质溅射；4. 严禁将流变仪放置在潮湿的环境中，以免影响其正常工作。
三、操作步骤1. 准备工作a. 将流变仪放置在水平台面上，并接入标准电源；b. 打开电源开关，待仪器预热完成后方可进行测试；c. 检查被测试物质的状态和温度，确保在合适的条件下进行测试。
2. 选择测试模式流变仪一般提供多种测试模式，可根据需要选择相应的测试模式。
常见的模式包括：a. 粘度测试模式：用于测试物质的粘度特性；b. 应变率扫描模式：用于测试物质的应变率敏感性；c. 频率扫描模式：用于测试物质在不同频率下的变化。
3. 设置测试参数在选择测试模式后，需要设置相应的测试参数，包括：a. 温度：根据被测试物质的要求设置合适的测试温度；b. 剪切速率：根据被测试物质的流变特性设置合适的剪切速率；c. 频率范围：对于频率扫描模式，需要设置合适的频率范围。
4. 进行测试a. 将被测试物质放置在测试槽中，并确保槽内没有气泡和异物；b. 关闭测试槽，并启动测试程序；c. 等待测试完成，并观察测试结果；d. 根据需要可以保存测试数据或打印测试报表。
四、注意事项1. 在测试不同物质时，应事先清洁测试槽，以免不同物质的残留对测试结果造成影响；2. 在测试高温或低温物质时，需注意保护自己的安全，并避免对仪器造成损坏；3. 在长时间使用流变仪后，应进行相应的维护和保养，以延长设备的使用寿命；4. 若在测试过程中遇到异常情况或故障，请及时联系售后服务。
五、维护与保养1. 定期清洁测试槽和测试夹具，确保仪器的准确性和稳定性；2. 测得数据后及时清理测试槽，避免物质残留对下次测试造成影响；3. 避免长时间暴露在高温或低温环境中，以免影响仪器的性能；4. 若长时间不使用仪器，请关闭电源并拔掉电源插头。
流变仪操作步骤：
毛细管流变仪操作步骤：一：开机1）打开仪器，电脑，等候约二分钟，待初始化结束后，显示屏出现“Reference drive”；(安全门必须关闭，否则无法操作)2）点击“Reference drive”进入操作界面。
二：测试：1）编辑测试程序，然后点击” send parameter” ,升温;2）待温度达到测试温度并恒温10-15分钟，3）安装毛细管（安装顺序自上而下为：毛细管-垫高片-固定销钉），毛细管上的销钉及毛细管芯粗的一端必须在上方，安装时固定螺丝侧面及与毛细管接触的内表面加抗磨糊后拧紧，再退回半圈，等候15分钟后再用扭矩扳手拧紧，扭矩扳手扭矩值设定为12mm料筒用70~80N.m。
4）安装压力传感器，选择合适的压力传感器，涂抹抗磨糊后小心插入压力传感器孔，用扳手拧紧后再退回1圈，等候15分钟待温度均匀后再拧紧，插上连接线。
5）校准零点，当插接上力传感器连接线时，仪器显示屏会自动弹出校准界面，进行传感器零点校准，或者点击“service“—“calibrate”进行校准；注意calibrate时必须保证料筒干净无任何异物及测试料。
6）加料，加料时尽量捣实，以免出现气泡，加至料桶上方斜面下方1cm处，放上活塞杆，关闭防护门；7）手动或通过程序设置向下缓缓驱动活塞到料筒入口，并观察显示屏压力值，当压力值为50Bar左右时停止手动驱动；8）测试，点击软件中“start test”，此时仪器显示屏中的“test”键变绿，点击, 测试开始。
三：清理1）测试完毕后，压出料筒中余料，若测试料熔点高，需用PE或其他合适清洗的料清洗后再清理料桶，2）驱动活塞返回顶端，快速清理活塞；3）小心旋出压力传感器，清理，传感器顶部铜膜须用软布趁热小心擦拭，不得用刷子等硬物强力清理。
4）拆除毛细管清理干净，注意毛细管脆性大，不要掉到地上以免摔破。
5）清理料筒，以备下次测试。
四：注意事项及日常维护1）注意炉体外部高温，以免烫伤；2）每次测量装填试样前要进行压力传感器和力传感器校准；3）使用压力传感器时要考虑到压力传感器适用范围；以免过压造成破坏；4）向下驱动活塞时，活塞要放正，速度不能过快，以免活塞放偏造成料桶损坏，活塞进入料筒后慢速驱动并观察压力值显示；5）每次测量后要及时清理料桶，测量高温难清理料后用PE、PP或其他容易清理的料冲洗后再清理;6）压力传感器要趁热用软棉布擦拟，不能用硬物刷；7）毛细管芯为碳化钨，硬度高但脆，注意不要大力摔碰；8）编辑试验时所有压力传感器选择项必须选P1。
转矩流变仪操作规程
转矩流变仪操作规程
转矩流变仪操作规程
㈠选择混炼平台与主机连接，确认连接成功后旋转总电源开关给流变仪上电，电源指示灯亮表示正常。
㈡启动电脑，双击运行桌面哈普流变仪控制软件。
㈢选择平台为混合器平台，通讯串口为COM1，点击连接。
连接成功㈣根据实验材料来设置加热温度和转速，其中黄色的数据值为设定值，红色数据为实际测量值。
㈤用加料撮称取60mL的实验材料（大约45g)用于试验。
㈥当温度达到设定值后，保温15min,启动电机。
㈦待转速、扭矩稳定后清除先前记录，加料，放下压料杆（动作要连续）。
㈧观看记录，注意观察曲线变化，在材料发生热分解或者交联之前必须停机清料，以防止对混炼器造成破坏。
㈨一次试验结束后，保存数据记录，做好系统命名，并清理密炼室和转子。
㈩实验结束后停止加热，断开通讯，关闭总电源开关。
★注意事项
㈠实验全程请一定要佩戴绝热手套，谨防烫伤。
㈡在进行下一组实验时，一定要清除上一次的记录。
㈢当实验材料中混有粉末，加料后应缓慢放下压料杆，以免粉末喷出。
㈣当混炼器运转时有杂音，应当检查变速箱是否缺油，混炼平台减速箱内加高温润滑脂。
流变仪中文说明书
险危谨防触电、火灾或者烫伤z 仅可让掌握并理解本手册内容的专业人员对转矩流变仪进行检修与使用z 设备使用者对设备进行接通电源时应遵循所有现行相关规定z 仪器内部诸多部件均使用电网电压工作，请不要触摸。
不得在通电情况下触摸没有保护措施的零件或者螺丝端子z 请安装好所有接线端子，并在通电前确保没有线或端子裸露在外 z 在开启传动前请确认温度是否稳定、各个部位连接是否正确，然后再启动电机z 对设备进行检修之前： 断开总电源连接。
在开关上挂上“请勿合闸”标志并采取措施防止其他人接通电源。
等候6分钟（伺服驱动器DC 总线电源放电）。
重新上电，测量三相电压是否为正确（相电压380V ，线电压220V ），各仪表工作状态指示灯是否正常。
若不遵守规定，将会导致死亡或严重伤害。
目录1 概述 (1)1.1转矩流变仪的应用 (1)1.2 RM-200系列转矩流变仪具有如下特点： (1)2 系统组成与性能指标 (3)2.1 RM200C型转矩流变仪认知 (4)2.1.1 主机外貌 (4)2.1.2 混炼器平台 (5)2.1.3 挤出机平台 (6)2.2 性能指标 (7)3 机械安装 (8)3.1 主机固定 (8)3.2 安装混合器平台 (8)3.3 安装挤出机平台 (9)4 电气安装 (10)4.1 电源接入 (10)4.2 通讯电缆连接 (10)5 相关软件安装 (11)5.1 控制软件以及各应用软件安装 (11)5.1.1 安装控制软件 (11)5.1.2 安装数据处理软件 (13)6 实验操作 (14)6.1 混炼器实验 (14)6.1.1 实验准备 (14)6.2 挤出机实验 (15)7 实验数据处理 (16)7.1 交联实验 (16)7.2 融合实验 (17)7.3 热稳定性实验 (18)7.4 叠加实验 (19)7.5 差异显著性分析 (20)7.6 挤出机实验报告 (21)7.7 熔体粘度分析 (22)8 维修与保养与常见问题解答 (23)9 电气连接配线图 (24)1概述橡塑材料在加工成型的过程中，几乎都要涉及其流动性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
流变仪操作的注意事项
1、开机：先开气源，再开水浴，必须保证气流畅通，（在压缩机打开后响声停止
后再开主机）。
2、第一次使用的转子一定要进行惯性校准,步骤是先进入Control panel界面→
点击service→Meas. System，点击开始，然后需要保存。
马达校准Motor Adjustment （90天一次）点开始不需要保存，再点ok就可以了。
3、安装平板之前，装转子的空气轴承一定要盖好保护盖，防止损坏轴承。
4、每次重新启动后系统都需要初始化。
5、所有测量系统转子均注意不要划，用软的卫生纸擦，不能直接用手擦转子。
圆筒系统基本操作
1、安装好圆筒系统后，检查连接线是否接好，打开流变仪和电脑，开机流程
必须遵照注意事项中的要求。
2、开机后，首先要新建一个workbook，在Flow中选择测量的界面；
3、点击control panel（注意第一次开机要初始化），圆筒系统不需要调
零，初始化后将待测液体加入圆筒中（注意加液至圆筒中的刻度线位置），装上转子后，待嘀的一声后,在control panel的界面上点击meas.
position，将转子降到测量位置，然后设定温度，点击set，再点击ok。
4、设定测量剪切速率范围，点击，如图：
在出现的界面中，前两组数据可删掉，直接在第三组数据中设定，双击，此系统最大剪切速率为4000左右，注意旋转方法测定流变性时，时间设定时选择除了No time setting以外的其他三种。
设好后点击ok，然后点击，会出现需要保存的文件名及路径等，开始测量。
锥平板及可视系统
除了多了一个调零过程外，其他操作过程都与圆筒一样，调零的操作过程为：在control panel界面中，点击set zero gap，调零后，将转子升起后，再将样品加到平板上，开始测量。
注意，圆筒与锥板系统测量流变性的不同是，圆筒测量黏度低于1000mPas的体系。
界面流变性基本操作
1、界面测量要复杂一些，其基础操作与锥平板相同，即在调零后，将下相液体
加入容器中，首先要进行间距调零，调零后要进行时间扫描，然后振幅扫描，最后进行频率扫描。
（注意震荡模式，时间设为No time setting）.
2、选择间距调零的界面时，首先点击，选择，
界面出现后，在control panel界面上先手动调零，即在lift position位置输入不同的数值，手动调完后，系统自动调零，此时法向应力要重置为零，点击开始调零，当法向应力曲线出现一个突变时，如图：
系统会停止，在分析界面上（点击），点击start，会出现一个数值，将此数输入control panel界面上的meas. position，点击meas. position，调零结束，然后将上相液体加入。
3、此时再点击，选择点ok，开始测试后，
点击和可以看数据的结果。
4、时间扫描结束后，再点击，选择，或者
选择界面黏度测量界面，在进行振幅扫描后，选在一个平台区的振幅输入频
率扫描界面，过程为，先点击，点击，在出现的窗口中输入选择的振幅值，然后设定频率范围，点击确定后，开始频率扫描。
5、界面测量后，对于测定的结果需进行分析，点击，对于不同的体系，选
择不同的分析方法。
