AQ6370D光谱仪使用说明
光谱仪操作说明书
光谱仪操作说明书1. 简介光谱仪是一种用于分析光的波长和强度的仪器。
它广泛应用于物理、化学、生物和工程等领域的研究和实验中。
本操作说明书将介绍光谱仪的基本组成、操作流程以及注意事项。
2. 仪器组成光谱仪由以下几个主要部分组成：2.1 光源：光源提供光的发射或反射，常见的光源包括氢灯、钠灯等。
2.2 入射装置：入射装置将光引导到光谱仪中进行分析。
它通常包括准直器和光纤。
2.3 狭缝：狭缝用于选择所需的光线，确保只有特定波长的光通过。
2.4 光栅：光栅是光谱仪中的关键部件，它用于分散光线并产生光谱。
2.5 探测器：探测器用于测量分散后的光线的强度。
常见的探测器有CCD和光电二极管。
2.6 数据采集系统：数据采集系统将探测到的光谱数据转换为计算机可读的信号。
3. 操作流程下面是使用光谱仪的基本操作流程：3.1 准备工作确保光谱仪与计算机连接良好，并且软件已经正确安装。
3.2 打开光谱仪按下电源按钮，等待光谱仪启动。
3.3 设置参数在软件界面中设置所需的参数，包括光源、积分时间和扫描范围等。
根据实验需求，调整这些参数可以获取不同波长范围和分辨率的光谱。
3.4 准备样品将待测样品放置在适当的位置，确保它与光源之间没有干扰物。
3.5 进行光谱测量点击软件界面上的"开始"按钮，光谱仪将开始采集光线数据。
3.6 数据分析采集完毕后，可以对数据进行分析和处理。
常见的操作包括峰识别、波长测量和强度计算等。
4. 注意事项在操作光谱仪时，需要注意以下事项：4.1 安全使用保证操作过程中的安全，避免触摸光源和其他可能带电的部件。
4.2 保持清洁定期清洁光谱仪的镜片和狭缝，确保它们干净无尘。
4.3 避免干扰在测量过程中，避免光源与样品之间的干扰物，以免影响数据的准确性。
4.4 调整参数根据实验需求，合理调整光谱仪的参数，以获得最佳的实验结果。
4.5 维护保养定期进行光谱仪的维护保养，包括更换灯泡、清洁探测器等。
光谱仪的使用指南说明书
光谱仪的使用指南说明书一、前言光谱仪是一种科学仪器，主要用于测量和分析光的波长和强度分布。
本使用指南旨在为用户提供使用光谱仪的指导和操作说明，确保准确、有效地利用仪器。
二、仪器概述光谱仪由以下主要组件组成：1. 光源：产生可见光或紫外线等光源，供给样品进行光谱测量。
2. 入射口：将待测样品的光引入光谱仪进行测量。
3. 光栅：对入射光进行光栅衍射，将光分成不同波长的光束。
4. 探测器：接收并测量被光栅分离的不同波长光的强度分布。
5. 信号处理系统：将探测器接收到的信号转化为数字信号并进行处理，实现光谱显示及数据分析。
三、操作步骤1. 准备工作在使用光谱仪之前，确保仪器和样品处于良好的工作状态。
检查光源是否正常发出光，并检查光栅和探测器是否清洁。
同时，进行预热和校准操作，确保仪器处于稳定的状态。
2. 仪器设置将待测样品放置在入射口位置，并根据需要调整入射口的位置和角度，使其与样品光线方向一致。
确认样品与入射口之间没有光线泄漏或干扰。
3. 光谱测量a) 启动光源，并选择合适的波长或光线类型。
b) 设置光栅参数，根据需要选择不同的分辨率和扫描速度。
c) 启动信号处理系统，确保其与探测器的连接正常。
d) 点击开始测量按钮，仪器将开始采集光谱数据。
4. 数据分析根据测量得到的光谱数据，使用适当的软件或工具进行数据分析和处理。
可以绘制光谱图、计算峰值强度、波长范围等数据参数。
5. 结果解读根据数据分析结果，解读光谱图所呈现的信息，进行相关结论的推导和判断。
注意理解光谱分布图中不同波长的光的特点和相对强度。
四、注意事项1. 使用前请仔细阅读本使用指南，并在使用过程中遵循正确的操作步骤。
2. 在操作过程中应注意安全，避免直接观察强光源以免对眼睛造成损伤。
3. 保持仪器干净，并定期进行维护和清洁，以保证测量结果的准确性和可靠性。
4. 避免仪器与水或其他液体接触，并在使用后及时关闭电源。
5. 如遇到仪器故障或异常情况，请立即停止使用并联系售后服务人员进行维修。
光谱仪的操作规程
光谱仪的操作规程光谱仪是用于测量物质光谱特性的仪器，它能够将可见光或其他电磁波的信号转化为具有波长与强度信息的光谱图像。
下面是对光谱仪的操作规程的详细说明，以确保正确运行和准确的实验结果。
1.仪器的准备a.在进行任何操作之前，必须确保光谱仪处于稳定的工作状态，并且所有的连接线都已经正确连接。
b.检查光谱仪的光源是否正常工作，如有需要，更换灯泡或调节光源强度。
c.清理光谱仪的光路、光学元件和探测器，以确保其表面干净并无灰尘或其他杂质。
2.校准光谱仪a.开启光谱仪并选择所需的波长范围和分辨率。
b.使用标准样品进行校准，确保光谱仪能够准确地测量样品的波长。
c.检查光谱仪的波长刻度是否准确，如有需要，进行调整。
3.样品的准备a.准备需要测量的样品，并确保其表面干净且无任何杂质。
b.如果样品是液体或浓度较高的溶液，应将其稀释至适当的浓度范围内，以避免信号过强而导致仪器饱和。
c.如果需要测量固体样品，应将其尽量制备成均匀的薄片状或粉末状，以确保光的透过和反射效果良好。
4.测量操作a.将样品放置在光谱仪的样品室或样品架上，并确保样品与光源之间的距离适当。
b.设置光谱仪的积分时间和测量模式，以获取最佳的信号强度和信噪比。
c.启动光谱仪的测量程序，并等待测量结果完成。
d.若需要多次测量或分析，应确保在每次测量之间适当的稳定化仪器，以确保数据的一致性和可重复性。
5.数据处理与分析a.导出光谱数据并进行必要的校正，如背景校正、基线校正等。
b.利用合适的软件或工具对光谱数据进行处理，如峰值识别、光谱拟合等。
c.将数据导出为图像或报告等形式，以用于结果的展示和后续的数据分析。
6.仪器的维护和保养a.每次使用完成后，应将光谱仪进行清洁，清除光谱仪表面的污渍和尘埃。
b.定期进行光谱仪的校准与维护，以确保其性能的稳定和准确性。
c.长期不使用时，应将光谱仪存放在干燥、清洁且温度适宜的环境中，避免灰尘和湿气的侵入。
通过严格遵守光谱仪的操作规程，可以确保测量得到准确可靠的光谱数据，从而保证实验结果的可信度和可重复性。
光电子器件制备与测试技术实验

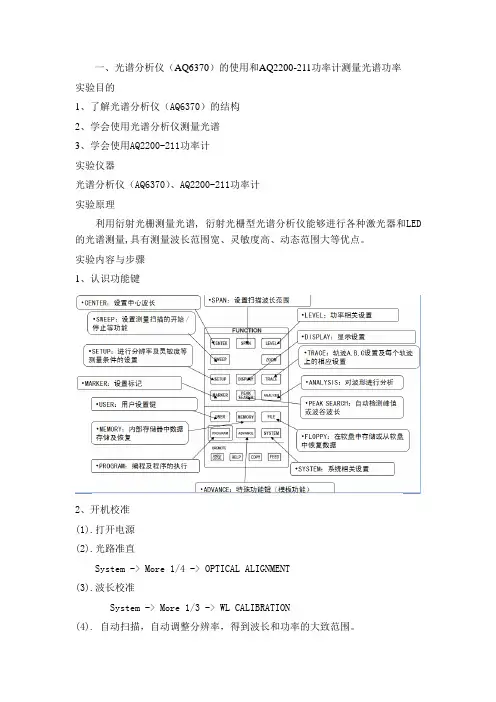

一、光谱分析仪（AQ6370）的使用和AQ2200-211功率计测量光谱功率实验目的1、了解光谱分析仪（AQ6370）的结构2、学会使用光谱分析仪测量光谱3、学会使用AQ2200-211功率计实验仪器光谱分析仪（AQ6370）、AQ2200-211功率计实验原理利用衍射光栅测量光谱, 衍射光栅型光谱分析仪能够进行各种激光器和LED 的光谱测量,具有测量波长范围宽、灵敏度高、动态范围大等优点。
实验内容与步骤1、认识功能键2、开机校准(1).打开电源(2).光路准直System -> More 1/4 -> OPTICAL ALIGNMENT(3).波长校准System -> More 1/3 -> WL CALIBRATION(4). 自动扫描，自动调整分辨率，得到波长和功率的大致范围。
3、测量条件（1）、设置测量需要的中心波长（2）、设置波长范围（3）、设置功率范围及刻度（4）、设置分辨率，灵敏度4、光谱测量（1）、用光纤将光源接入光谱仪AQ6370进行测量（2）、AQ2200-142双波长FP-LD光源分析分析参数：a. SMSRb. 峰值波长c. 峰值功率d．3dB带宽分析: 3dB带宽大小和.中心波长（3）AQ2200-211功率计模块的使用AQ2200-211是AQ2200系列的高速长波传感器，当它安装在AQ2200系列的主机上时，它允许光功率计以高速、高精度测量。
二、光学多道分析器实验实验目的1 了解OMA 的组成及工作原理；2 学习使用OMA 分析光谱的方法；3 了解计算机在数据采集、分析处理中的应用；4 分析可见光区的Hg 灯光谱。
实验仪器WGD-6型光学多通道分析器、Hg 灯、氖灯。
实验原理1．平面光栅的分光原理光学多通道分析器原理为平行光束入射到平面光栅G （光栅平面的方位可由精密机械调节）时，将发生衍射，衍射时有光栅方程：sin ,0,1,2d k k θλ==±± （3.4-1）式中d 是光栅常数，λ是入射光波长，k 是衍射级次，θ为衍射角。
AQ6370D光谱仪使用说明
.. AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：5.1 开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。
2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。
几分钟后，对准调节结束，仪器返回之前的画面。
3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。
②按BUILT-IN SOURCE 软键。
③按EXECUTE 软键，执行波长校准。
校准结束后，返回之前的画面。
5.2 测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。
①按SWEEP AUTO 软键执行自动测量。
123自动扫描结束后的显示②设置扫描范围，按SPAN键。
③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。
④按SETUP键，设置分辨率为最高精度0.02nm。
⑤设置灵敏度，模式为MID，其他条件均为默认值。
⑥设置完成开始测试，执行REPEAT重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。
5.3 分析光猫上电后，用脚本长发光后直接接到测试拓扑中。
1、DFB-LD、FP-LD光源分析①按ANALYSIS，显示与测量波形分析相关的软键菜单②按ANALYSIS 1软键，显示分析功能的选择菜单。
以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。
分析：SMSR边模抑制比PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长注：功率以实际功率计测试为准以EPON样机为例，光源类型选择FP -LD，执行分析。
注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。
光谱分析仪常规参数的测量方法(AQ6370光谱分析仪为例)
光谱分析仪常规参数的测量方法（AQ6370光谱分析
仪为例）
光谱分析仪是在光纤通信产品中常用的测试仪器，本文以AQ6370光谱分析仪为例结合平时的测试工作，介绍了使用光谱分析仪进行一些常规参数的测量方法。
一、概述
光谱分析仪是在平时的光通信波分复用产品中较常使用到的仪表，当WDM系统刚出现时，多用它测试信号波长和光信噪比。
其主要特点是动态范围大，一般可达70dB；灵敏度好，可达-90dBm；分辨率带宽小，一般小于0.1nm；比较适合于测试光信噪比。
另外测量波长范围大，一般在
600~1700nm.，但是测试波长精度时却不如多波长计准确。
Yokogawa AQ6376光谱仪
安立MS9740A光谱仪。
光谱仪使用方法说明书
光谱仪使用方法说明书一、简介光谱仪是一种用于测量物质光谱特性的仪器。
本说明书将详细介绍光谱仪的使用方法及操作步骤，帮助用户正确操作光谱仪，获取准确的测量结果。
二、安装与连接1. 安装：将光谱仪放置在稳定的横平面上，并确保周围环境无干扰。
2. 连接电源：使用附带的电源线连接光谱仪的电源接口，并插入可靠的电源插座。
3. 连接计算机：通过数据线将光谱仪与计算机连接，并确认连接稳定可靠。
三、仪器初始化1. 打开软件：启动光谱仪控制软件并登录系统。
2. 选择设备：在软件界面上选择光谱仪设备，并等待建立连接。
3. 设定参数：根据实际需求，在软件中设定光谱仪的测量参数，如波长范围、光程等。
四、样品准备1. 样品选择：根据所需测量的物质特性，选择适当的样品进行测试。
确保样品完整和无污染。
2. 样品处理：如有需要，对样品进行预处理，如稀释、过滤等操作。
3. 样品装置：将样品置于光谱仪的样品架上，确保样品与仪器接触良好。
五、测量操作1. 调整仪器：按照仪器说明书或软件界面提示，调整光谱仪的参数，使其适应当前测试样品的特性。
2. 开始测量：点击软件界面上的“开始测量”按钮，光谱仪开始对样品进行测量。
3. 测量记录：在测量过程中，软件会实时记录测量数据，并在测量完成后生成相应的结果报告。
六、数据分析与处理1. 数据导出：根据需要，将测量数据导出至Excel或其他数据处理软件，以便进行后续的数据分析与处理。
2. 数据分析：利用统计学方法或其他相关方法对测量数据进行分析，得出有关样品特性的结论。
七、维护与保养1. 仪器清洁：定期清洁光谱仪的外部表面及样品架等部件，保持仪器整洁。
2. 校准检验：定期进行光谱仪的校准检验，确保测量结果准确可靠。
3. 维护保养：遵循光谱仪制造商提供的维护保养指南，进行仪器的常规维护。
八、故障排除1. 故障诊断：当遇到光谱仪无法正常工作或测量结果异常时，首先使用自检功能进行故障诊断。
2. 系统恢复：按照说明书中提供的操作步骤，进行系统的复位或恢复，排除故障。
aq6370d光谱仪工作原理
aq6370d光谱仪工作原理AQ6370D光谱仪是一款高性能的光谱分析仪器，广泛应用于光谱学研究和物质分析等领域。
它采用了多种先进的技术和设计，实现了高精度的光谱测量和分析。
本文将从以下几个方面阐述AQ6370D光谱仪的工作原理：1.光谱分离技术AQ6370D光谱仪采用了光谱分离技术，将输入的光信号分离成不同的波长成分。
该技术基于干涉原理，通过多束光线干涉形成的明暗相间的条纹来实现光谱分离。
干涉仪与分光系统是实现这一过程的核心部件。
2.干涉仪与分光系统干涉仪是AQ6370D光谱仪的核心部件之一，它由分束器、反射镜和聚焦镜等组成。
输入光信号经过分束器后被分成两束相干光，分别经过两个反射镜反射回来，再次经过分束器后形成干涉条纹。
这些干涉条纹经过聚焦镜聚焦后，形成光谱图像，从而实现了光谱分离。
3.光学探测器AQ6370D光谱仪采用了高灵敏度的光学探测器，能够对不同波长的光信号进行测量和分析。
这些探测器能够将光信号转化为电信号，便于后续的数据处理和解析。
4.数据处理与解析AQ6370D光谱仪在数据处理和解析方面采用了先进的算法和技术，能够对探测器输出的电信号进行精确的解析和处理。
这些算法能够识别和提取不同波长的光信号，并计算其强度和分布情况，从而得到精确的光谱数据。
5.环境参数测量与控制AQ6370D光谱仪能够对实验环境参数进行实时监测和控制，以确保实验结果的准确性和可靠性。
这些参数包括温度、湿度、压力等，通过内部传感器进行测量和控制，保障了实验过程的稳定性和安全性。
6.安全与保护AQ6370D光谱仪具备完善的安全保护功能，能够保证实验过程的安全性和可靠性。
它采用了多种保护措施，如过流保护、过压保护、过温保护等，能够在异常情况下及时切断电源或启动保护功能，避免设备损坏和人员伤亡。
7.系统集成与校准AQ6370D光谱仪采用了高度集成化的设计，各个部件之间的连接和配合都经过严格的校准和调试，确保了测量结果的准确性和一致性。
AQ6370 简易操作
• 键盘介绍 • 功能键介绍 • 开机校准 • 测量条件 • 各种测量功能 • 实用的功能
前面板介绍
功能键 参数设置键
执行键
液晶显示屏
电源按钮
USB 口
操作取消/ 远程锁定
帮助键 打印 出纸
信号输入
校准光源输出
功能键介绍
•CENTER：设置中心波长 •SWEEP：设置测量扫描的开始／ 停止等功能 •SETUP：进行分辨率及灵敏度等 测量条件的设置 •MARKER：设置标记 •USER：用户设置键 •MEMORY：内部存储器中数据 存储及恢复 •SPAN：设置扫描波长范围 •LEVEL：功率相关设置 •DISPLAY：显示设置 •TRACE：轨迹A,B,C,D,E,F,G设置及 每个轨迹上的相应设置 •ANALYSIS：对波形进行分析 •PEAK SEARCH：自动检测峰值 或波谷波长 •File：在内存中存储或从U盘中 恢复数据 •SYSTEM：系统相关设置 •ADVANCE：特殊功能键（模板功能）
主要操作 (SWEEP) Step 1. 功能键 Step 2. 软键
主要操作 (ANALYSIS） Step 1. 功能键
Step 2. 软 键
Step 3.软 键
根据光源种类选择
DFB-LD光源分析
分析参数： 1. SMSR 2. 峰值波长 3. 峰值功率
3dB带宽分析
Step 1. 功能键
Step 2.2.
0nm Sweep time 设定
分辨率
设置分辨率为2 nm(maximum)
Step 1. 功能键
Step 2. 软 键
设置到 2nm
重复扫描测量
在0 nm波长范围内使用此功能进行实时光准直调整.
AQ6370D光谱仪使用说明
AQ6370D光谱仪使用说明 1、目得验证光接口性能就是否满足相关标准要求 2、适用范围AQ6370D光谱仪、职责3资产管理部与操作人员共同负责、组网图或测试环境配置4:5、测试内容、1 开机校准5 AQ6370D得光输入连接器与光输出连接器连接起来。
1、打开电源,FC-FC接口得光纤将、用内部参考光源执行对准调节OPTICAL SYSTEM ALIGNMENT①按②按EXECUTE软键,自动执行对准调节。
几分钟后,对准调节结束,仪器返回之前得画面。
、用内置参考光源进行波长校准3 WL CALIBRATION软键。
①按SYSTEM软键。
②按BUILT-IN SOURCE 返回之前得画面。
,执行波长校准。
校准结束后,软键EXECUTE ③按．2132 测试条件设置、5 ,1、校准完成后,自动扫描自动调整分辨率,得到波长与功率得大致范围。
SWEEP ①按AUTO软键执行自动测量。
自动扫描结束后得显示键。
SPAN按,②设置扫描范围．LEVEL键,其她为默认值。
参考功率设为-3dBm,按③设置参考功率与刻度,。
02nm、0设置分辨率为最高精度,键SETUP④按．其她条件均为默认值。
模式为⑤设置灵敏度,MID,按次后单次扫重复扫描或者执行⑥设置完成开始测试,REPEATSINGLE5~10,STOP分析并记录数据。
键,分析5、3光猫上电后,用脚本长发光后直接接到测试拓扑中。
、DFB-LD、光源分析FP-LD1 显示与测量波形分析相关得软键菜单①按ANALYSIS, 显示分析功能得选择菜单。
软键,②按ANALYSIS 1 ,结果显示在数据区域内。
GPON以样机为例,光源类型选择DFB-LD,执行分析:分析边模抑制比SMSR PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长:功率以实际功率计测试为准注执行分析。
,光源类型选择FP -LD,样机为例以EPON:分MEAN W平均波PEAK W峰值波SPEC WIDT带宽,SPEC 时当与测试得就是,:注意在分析FP-LD光源时数据区域内SPEC WIDTH3dB带宽,K系数有关,K=1 WIDTH为原始带宽;当需根据实际需要进行更改。
AD光谱仪使用说明
AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。
2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。
几分钟后，对准调节结束，仪器返回之前的画面。
3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。
②按BUILT-IN SOURCE 软键。
③按EXECUTE 软键，执行波长校准。
校准结束后，返回之前的画面。
测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。
①按SWEEP AUTO 软键执行自动测量。
123自动扫描结束后②设置扫描范围，按SPAN键。
③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。
④按SETUP键，设置分辨率为最高精度。
⑤设置灵敏度，模式为MID，其他条件均为默认值。
⑥设置完成开始测试，执行REPEAT重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。
分析光猫上电后，用脚本长发光后直接接到测试拓扑中。
1、DFB-LD、FP-LD光源分析①按ANALYSIS，显示与测量波形分析相关的软键菜单②按ANALYSIS 1软键，显示分析功能的选择菜单。
以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。
分析：SMSR边模抑制比以EPON样机为例，光源类型选择FP -LD，执行分析。
分析：MEAN WL平均波长PEAK WL峰值波长SPEC WIDTH带宽注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。
横河光谱分析仪 AQ6370D
横河光谱分析仪 AQ6370D横河的光谱分析仪质量高、技术先进，具备一流的可靠性和灵活性。
这些产品的设计满足了研发、检测和生产对性能的要求。
30余年来，YOKOGAWA(原Ando)光谱分析仪OSA广泛应用于电信、有源器件开发、无源器件开发以及众多使用光源的领域。
今天我们来介绍下横河光谱分析仪 AQ6370D！光谱分析仪 AQ6370D拥有世界一流的光学性能：波长范围：600~1700nm；高波长精度：±0.01nm；高波长分辨率：0.02nm；大动态范围：78dB(典型值)；宽功率量程：+20~-90dBm；快速测量：0.2秒(100nm 跨度)；适用于单模和多模光纤。
光谱分析仪 AQ6370D共有2种机型，分别是标准版和高性能版。
高性能版可以提供的波长精度更高、动态范围更大。
高波长分辨率： 0.02nm。
高波长精度：±0.01nm高性能版：±0.01nm(C波段)，标准版：±0.02nm(C+L波段)峰值±1.0nm、分辨率设置0.05nm、开启大动态测量模式、高性能版光谱分析仪 AQ6370D更陡峭的滤波边缘高性能版AQ6370D也可以实现更大的动态范围，在峰值波长的0.2nm之内。
通过单色镜更陡峭的光谱特性，可有效分离极为相近的光谱信号，并进行精确测量。
杂散光抑制率：80dB(典型值)此新规格提供了杂散光抑制功能，从而不需要扫描速度较慢的大动态测量模式。
AQ6370D拥有高杂散光抑制率，可以大幅缩短测量时间。
宽功率量程：+20dBm~-90dBmAQ6370D可以测量高功率光源，如光放大器、拉曼放大器的泵浦激光源和微弱光信号。
按照测试应用和测量速度的要求，可以从7种类别中选择测量灵敏度。
（1）改进的功率灵敏度：-85dBm(1000~1300nm)（2）平滑功能 - 降低被测光谱的噪声（3）大动态测量模式 - 输入强光信号后，易产生杂散光，通过减少杂散光的影响，可获得更大的动态范围。
光谱仪使用方法
光谱仪使用方法
光谱仪是用于分析物质中光谱特征的仪器，可以用来测量物质的组成、结构和物理性质等信息。
光谱仪的应用领域涉及到生物、医学、食品、冶金、材料、环境等诸多领域，使其成为科学研究和技术开发中必不可少的重要仪器设备。
本文将介绍光谱仪的使用方法，帮助使用者更加熟练地使用光谱仪。
1.接设备
首先，使用者应当将光谱仪连接到电源，并将光谱仪的电缆连接到电脑。
此外，还需要将样品容器连接到光谱仪上，以便更好地进行物质分析。
2.开软件
接下来，使用者应当根据光谱仪的操作指南打开光谱仪的软件，并进行参数设置，让光谱仪能够进行正确的分析。
3.正
为了保证分析结果的准确性，在使用光谱仪之前，需要将光谱仪进行校正，确保其正确运行。
校正的方法根据光谱仪的型号而有所不同，常见的校正方法有空白校正、双重校正、多波段校正等。
4.加样品
当光谱仪的校正完成之后，就可以将样品添加到光谱仪中。
添加样品的方法也因型号而异，一般来说，使用者需要将样品容器放入光谱仪中，并使用操作程序将样品加入到光谱仪中。
5.行分析
当样品添加到光谱仪中之后，即可执行分析。
通常来说，分析需要一段时间，期间需要使用者等待，直到分析结束。
6.看分析结果
当分析结束之后，使用者可以查看分析结果。
根据光谱仪的型号，分析结果可能以图像、数据等形式呈现，根据这些结果可以对物质的组成、结构和物理性质等进行分析。
以上就是光谱仪使用方法的基本介绍，使用者可以根据具体的型号、情况，进行更加细致的操作。
正确使用光谱仪，不仅可以提高分析结果的准确性，还能维持光谱仪的运行状态，从而提高分析效率。
AQ6370原理
AQ6370光谱仪说明
AQ6370光谱仪是对光信号的谱特性进行高精度扫描的设备，能够准确的对光信号的功率在各波长上的分布情况进行测量。
其扫描是利用衍射光栅、准直透镜以及聚焦透镜组成的单色镜系统（结构如图－1）来对光信号进行扫描的。
整个扫描过程中，通过对衍射光栅的衍射角度的控制来对输入的光信号进行分离逐点测量，在仪器自带的液晶屏上显示出扫描结果。
为获得较高的波长精度和扫描速度，需要对衍射光栅的衍射角度进行高精度控制。
AQ6370衍射型光谱仪具有较高的波长精度、分辨率、动态范围。
AQ6370是DWDM （波分复用）传输系统、EDFA （掺铒光纤放大器）进行评估的必须设备。
AQ6370的性能指标如下：
扫描范围：600nm ～1700nm
分辨率：20pm
波长精度：±20pm
动态范围：60dB
功率范围：－90dBm ～＋
20dBm 图－1。
横河光谱分析仪AQ6370D
横河光谱分析仪AQ6370D
首先，AQ6370D采用了高分辨率的光谱分析技术，可以提供高精度的
波长和功率测量。
它可以在短波至长波的范围内进行波长扫描，并且具有
高分辨率和高灵敏度，能够测量微弱的光信号。
这对于研发和制造光学器
件来说非常重要，因为它们通常需要对特定波长范围内的光进行分析和测试。
其次，AQ6370D还具有高速扫描的能力。
它可以以高达1,500 nm/s
的速率进行波长扫描，从而大大提高了测试的效率。
这对于快速检测和分
析大量样本非常有用，可以节省时间和成本。
此外，AQ6370D还具有多种测量模式和功能。
它可以进行单点测量、
迹线扫描、峰值等操作，可以满足不同实验需求。
它还具有自动化测量功能，可以进行连续的自动测量和数据处理，使得实验操作更加方便和高效。
另外，AQ6370D还具有全新的用户界面和操作系统。
它采用了高分辨
率的彩色液晶显示屏，可以直观地显示和操作测试结果。
它还支持多种通
讯接口和数据输出格式，可以与其他设备和软件进行连接和数据交换。
总的来说，横河光谱分析仪AQ6370D具有高精度、高速度、多功能和
用户友好的特点。
它是一种先进的光学测试设备，可以广泛应用于光通信、传感器和光学元件的研发和制造。
通过使用AQ6370D，研究人员和工程师
可以更加准确和高效地进行光学分析和测试，为产品开发和品质控制提供
有力的支持。
@AQ6370D光谱仪使用说明
AQ6370D光谱仪使用说明1、目的验证光接口性能是否满足相关标准要求2、适用范围AQ6370D光谱仪3、职责资产管理部和操作人员共同负责4、组网图或测试环境配置5、测试内容：5.1 开机校准1、打开电源，FC-FC接口的光纤将AQ6370D的光输入连接器与光输出连接器连接起来。
2、用内部参考光源执行对准调节①按SYSTEM OPTICAL ALIGNMENT②按EXECUTE软键，自动执行对准调节。
几分钟后，对准调节结束，仪器返回之前的画面。
3、用内置参考光源进行波长校准①按SYSTEM WL CALIBRATION 软键。
②按BUILT-IN SOURCE 软键。
③按EXECUTE 软键，执行波长校准。
校准结束后，返回之前的画面。
5.2 测试条件设置1、校准完成后，自动扫描，自动调整分辨率，得到波长和功率的大致范围。
①按SWEEP AUTO 软键执行自动测量。
123自动扫描结束后的显示②设置扫描范围，按SPAN键。
③设置参考功率和刻度，按LEVEL键，参考功率设为-3dBm，其他为默认值。
④按SETUP键，设置分辨率为最高精度0.02nm。
⑤设置灵敏度，模式为MID，其他条件均为默认值。
⑥设置完成开始测试，执行REPEA T重复扫描或者SINGLE单次扫5~10次后，按STOP键，分析并记录数据。
5.3 分析光猫上电后，用脚本长发光后直接接到测试拓扑中。
1、DFB-LD、FP-LD光源分析①按ANAL YSIS，显示与测量波形分析相关的软键菜单②按ANAL YSIS 1软键，显示分析功能的选择菜单。
以GPON样机为例，光源类型选择DFB-LD，执行分析，结果显示在数据区域内。
分析：SMSR边模抑制比PEAK WL峰值波长20dB WIDTH带宽CTR WL中心波长注：功率以实际功率计测试为准以EPON样机为例，光源类型选择FP -LD，执行分析。
分析：MEAN WL平均波长PEAK WL峰值波长SPEC WIDTH带宽注意：在分析FP-LD光源时，数据区域内SPEC WIDTH测试的是3dB带宽，与K系数有关，当K=1时，SPEC WIDTH为原始带宽；当K=2时，SPEC WIDTH为修正过后的值，需根据实际需要进行更改。
用户操作手册AQ6370光谱分析仪（可编辑）
用户操作手册AQ6370光谱分析仪用户操作手册AQ6370光谱分析仪IM 735301-01C第一版产品注册感谢您购买横河公司的产品。
横河为注册用户提供丰富的信息资源和服务。
用户可以通过主页完成产品注册,我们将为用户提供最好的服务。
////0>.PIM 103-01C 前言感谢购买AQ6370 光谱分析仪。
此仪表可以高速测量LD 和LED 光源、光放大和其他设备的光学性能。
为了使操作更简单,此仪表内含一个基于鼠标模式的用户操作功能和一个全新的放大功能。
本用户手册介绍了仪表的功能、操作流程、操作注意事项和其他使用仪表的重要信息。
为了正确使用此仪表,使用前请仔细阅读本手册。
阅读本手册后,请把本手册放置在易于查阅的地方,以便在操作过程中出现问题时可及时取阅。
除了本手册以外,AQ6370 还包括另一本用户手册。
两本用户操作手册皆需阅读。
手册名称手册号说明AQ6370 光谱分析仪 IM 735301-0C本手册介绍了AQ6370 的全部功能用户操作手册和操作流程。
V (Vol 1/2 ) (除通信和编程功能以外)AQ6370 光谱分析仪 IM 735301-17C 本手册介绍了具有通信接口的通信接口用户操作手册仪表控制功能。
CD-ROM Vol 2/2注意本手册的内容将根据仪表对性能和功能方面不断改良而随之更新。
其中的插图可能与仪表界面显示略有不一。
尽力做好本手册的准备工作,确保内容准确。
但是, 如果用户对本手册有异议或发现问题, 请联系列于本手册封底的横河公司代表处。
未经横河电机公司的许可禁止转载或复制本手册内容。
本手册还提供一张保证书。
此保证书不得重新发行。
阅读保证书后, 请把它放置于安全的地方。
商标 Microsoft 、Internet Explorer 、MS-DOS 、Windows 、Windows NT 和Windows XP 是美国微软公司和其他公司的注册商标。
Adobe 、Acrobat 和PostScript 是Adobe 公司的注册商标。
光谱仪使用方法
光谱仪使用方法光谱仪是一种用于分析物质的仪器，它可以通过测量物质在不同波长下的吸收、发射或散射光线来获取物质的光谱信息。
光谱仪广泛应用于化学、物理、生物等领域，是科研和实验室中常见的仪器之一。
下面将介绍光谱仪的使用方法，希望能对大家有所帮助。
第一步，准备工作。
在使用光谱仪之前，首先要做好准备工作。
确保光谱仪处于正常工作状态，检查仪器是否完好，光源、检测器等部件是否正常。
同时，要准备好待测样品，确保样品的纯度和浓度符合实验要求。
第二步，样品处理。
将待测样品处理成适合光谱分析的状态。
对于溶液样品，通常需要稀释至适当浓度；对于固体样品，通常需要制备成适当的溶液或悬浮液。
确保样品的处理过程不影响光谱分析的准确性和可靠性。
第三步，仪器调试。
在进行光谱分析之前，需要对光谱仪进行调试。
首先调节光源，使其输出稳定的光线；然后调节检测器，使其能够准确地接收样品发出的光信号。
在调试过程中，要注意避免光源和检测器受到外界干扰，确保实验环境的稳定性。
第四步，数据采集。
当光谱仪调试完成后，即可开始进行数据采集。
根据实验要求选择合适的波长范围和扫描速度，启动光谱仪进行数据采集。
在数据采集过程中，要注意记录实验条件和参数，确保后续数据处理的准确性和可靠性。
第五步，数据分析。
数据采集完成后，即可进行数据分析。
根据实验目的选择合适的数据处理方法，如基线校正、峰识别、光谱拟合等。
通过数据分析，可以获取样品的光谱信息，进而对样品进行定性和定量分析。
第六步，结果解读。
最后一步是对数据分析结果进行解读。
根据实验目的和数据分析结果，可以得出对样品的结论和推断。
在结果解读过程中，要注意综合考虑实验条件、仪器性能和数据处理方法的影响，确保结论的准确性和可靠性。
总结。
光谱仪是一种重要的分析仪器，正确使用光谱仪对实验结果的准确性和可靠性至关重要。
通过以上介绍的光谱仪使用方法，希望能帮助大家更好地掌握光谱分析技术，提高实验效率和数据质量。
在使用光谱仪时，要严格按照操作规程进行操作，确保实验安全和数据准确。
光谱仪的操作手册
光谱仪的操作手册光谱仪是一种非常常见的科学试验设备，它可以用来研究物质的光谱特性。
在实验室中，光谱仪也常被用于分析样品的结构、成分以及其他许多特性。
本文将介绍光谱仪的基本操作手册，帮助读者更好地了解和使用光谱仪。
第一部分：基本原理与设备介绍光谱仪的基本原理是利用材料对特定波长的光吸收或发射的特性来分析其成分。
在操作光谱仪之前，首先要了解光谱仪的构造和基本原理。
光谱仪由光源、样品室、光学系统和检测器等主要部件组成。
其中，光源产生可见光、紫外光或红外光，样品室用于放置待测样品，光学系统通过透镜、刀片等光学元件使光线聚焦，并最终由检测器检测并转化为电信号。
第二部分：准备工作与操作步骤在正式操作光谱仪之前，需要进行一些必要的准备工作。
首先，检查光源是否正常工作，确保光线的稳定性和强度。
其次，清洁样品室，避免灰尘等杂质对实验结果的影响。
接下来介绍光谱仪的具体操作步骤。
首先，打开电源并预热设备。
根据实验要求，选择适当的波长范围和光强设置。
将待测样品放置在样品室中，并确保样品与光线的路径对准。
调节光谱仪的参数，如切换波长、调整入射角等，以获得最佳的实验结果。
在调整参数时，要小心操作，避免触碰到光谱仪的敏感部件。
第三部分：数据处理与结果分析在实验完成后，需要对数据进行处理和结果分析。
首先，将光谱仪输出的电信号转化为光谱图像。
通过软件或其他工具，可以对光谱图像进行进一步的修正和处理。
对于吸收光谱，可以通过比较待测样品与对照样品的光谱曲线，来推测待测物质的组成和结构。
对于发射光谱，可以根据峰值的位置和强度，判断物质的特性和性质。
在结果分析时，要注意对实验误差进行评估和处理。
实验误差可能来自设备本身的误差、操作者的误差以及样品的变化等因素。
根据实验误差的评估，可以对实验结果的可靠性和有效性进行判断。
第四部分：常见应用与扩展光谱仪具有广泛的应用领域，在化学、物理、生物学等科学领域中都有重要的地位。
通过光谱仪的应用，可以研究物质的结构、成分、反应动力学等许多方面。
