消防气体顶压给水设备操作说明
气体消防设备的操作规程
气体消防设备的操作规程一、引言气体消防设备是用来控制和扑灭火灾的重要工具，它们在保护人员安全和减少财产损失方面起着关键作用。
为了确保气体消防设备的有效使用，本文将详细介绍操作规程。
二、设备准备在操作气体消防设备之前，需要进行一系列准备工作，包括：1. 检查设备：确保设备完好，没有磨损、堵塞或泄漏的情况。
2. 验证压力：检查气体消防设备中的压力是否处于正常范围内。
3. 确认数量：检查气瓶中的气体剩余量是否足够进行消防操作。
4. 建立防护区域：在使用气体消防设备前，在火灾现场建立安全的防护区域。
三、操作流程1. 戴上防护装备：在接近火灾现场之前，佩戴适当的防护装备，包括防火服、安全帽、防护眼镜和手套等。
2. 确保通风：在开启气体消防设备之前，确保火灾现场有足够的通风，以防止气体积聚引发爆炸或窒息等意外情况。
3. 启动设备：按照使用说明书的要求，正确启动气体消防设备。
注意检查压力表，确保压力处于正常范围。
4. 对准灭火点：将气体消防设备对准火灾点，确保喷射口与火焰距离适宜。
5. 打开阀门：慢慢打开气体消防设备的阀门，释放灭火剂。
同时，保持稳定的姿势和站立位置，以确保安全操作。
6. 喷射灭火剂：将灭火剂喷射到火灾点，覆盖火焰表面并扑灭火源。
注意喷射角度和喷射时间，以实现最佳灭火效果。
7. 监测火势：在灭火过程中，密切关注火势的发展情况。
如遇火势扩大或出现其他危险情况，应立即撤离并呼叫专业救援人员。
8. 关闭设备：在灭火任务完成后，关闭气体消防设备的阀门，断开气源。
9. 检查设备：确认灭火剂是否用尽，检查设备是否有损坏或泄漏情况，并及时进行维修或补充。
四、安全注意事项1. 遵循操作要求：使用气体消防设备时，必须严格按照设备的使用说明书及相关操作要求进行操作。
2. 防范火灾扩散：注意使用灭火剂时周围的环境，避免引发次生火灾。
3. 注意通风：在关闭火源后，确保火灾现场有足够的通风，以防止残留的有害气体积聚。
4. 定期维护：定期对气体消防设备进行检查、保养和维护，确保设备处于良好工作状态。

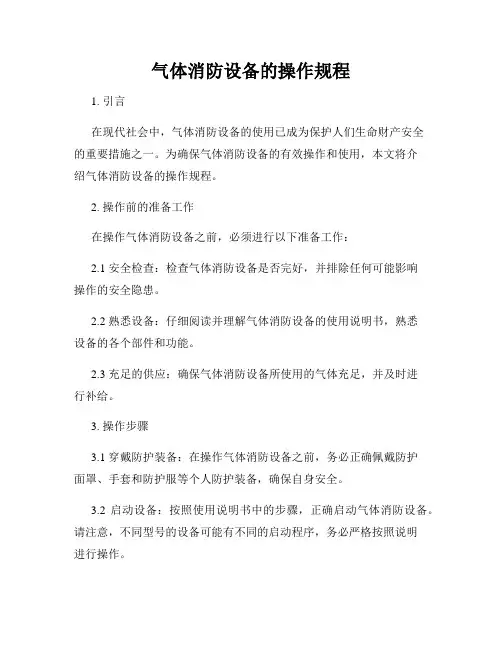

气体消防设备的操作规程
气体消防设备的操作规程1. 引言在现代社会中，气体消防设备的使用已成为保护人们生命财产安全的重要措施之一。
为确保气体消防设备的有效操作和使用，本文将介绍气体消防设备的操作规程。
2. 操作前的准备工作在操作气体消防设备之前，必须进行以下准备工作：2.1 安全检查：检查气体消防设备是否完好，并排除任何可能影响操作的安全隐患。
2.2 熟悉设备：仔细阅读并理解气体消防设备的使用说明书，熟悉设备的各个部件和功能。
2.3 充足的供应：确保气体消防设备所使用的气体充足，并及时进行补给。
3. 操作步骤3.1 穿戴防护装备：在操作气体消防设备之前，务必正确佩戴防护面罩、手套和防护服等个人防护装备，确保自身安全。
3.2 启动设备：按照使用说明书中的步骤，正确启动气体消防设备。
请注意，不同型号的设备可能有不同的启动程序，务必严格按照说明进行操作。
3.3 定位火源：准确判断火源位置并确定最佳灭火方向。
3.4 执行灭火：根据火情和设备类型的要求，使用相应的喷射或喷淋方式进行灭火操作。
注意灭火剂的使用量和持续时间。
3.5 操作时的注意事项：- 不要将喷嘴指向自身或他人，以免造成伤害。
- 确保灭火剂不会误伤其他人或损害周围环境。
- 在操作过程中，保持冷静和清醒，不要恐慌或慌乱。
- 确保操作区域通风良好，以避免气体聚集导致爆炸或中毒。
4. 灭火后的处理4.1 确认火源已完全熄灭后，关闭气体消防设备。
4.2 确保灭火区域仍有足够的安全时间，以免火源复燃。
4.3 清理现场：将使用过的灭火设备放置在指定的区域，并清理灭火剂残留物。
4.4 检查设备：定期检查气体消防设备，确保其处于正常工作状态，并及时进行维修或更换。
5. 安全操作的注意事项5.1 不得擅自拆卸、修理或改动气体消防设备，如发现故障应及时联系专业人员进行检修。
5.2 不得将气体消防设备用于其他目的，禁止滥用或过度使用。
5.3 定期进行消防演练，提高操作人员的应急处理能力。
消防气体顶压给水设备操作说明
消防气体顶压给水设备操作说明
一、操作前的准备
1、检查给水系统的安装和调试是否符合设计要求、安装质量是否合格；
2、检查压力表和安全阀是否正常，并确认压力条件；
3、确认给水系统中有无污物以及管路是否清洁，如果有污物则需要专人清理；
4、检查给水系统中的阀门是否正常关闭；
5、检查防火阀及启闭驱动装置，确认其状态是否正常，确保其可以正常工作；
6、检查泵、电机是否正常运转，确认其可以正常工作；
二、给水系统的顶压给水设备
1、正常运行时，应定期检查顶压给水系统的各项参数，并定期测量压力，确保压力稳定；
2、当压力低于设定值时，应及时调节阀门，使压力恢复到设定值；
3、当压力高于设定值时，应及时调节阀门，使压力下降到设定值；
4、检查给水系统的各个表头，确认其是否处于正常情况；
5、经常检查自动报警器是否功能正常；
6、定期检查泵组、变频器系统以及防火阀及启闭驱动装置的状态，确保其可以正常工作；
7、定期检查水流量表和给水系统的管路漏点，以确保给水系统的安全性；
8、根据给水系统的运行情况及时调整顶压给水系统的设置参数。
消防供水操作规程
消防供水操作规程第一章总则第一条为了保障消防供水设备的正常运行，提高消防供水效率，保证消防工作的顺利进行，特制定本操作规程。
第二章基本要求第二条操作人员应具备消防知识和技能，熟悉本规程的相关内容，严格按照规程操作，确保消防供水设备正常运行。
第三章供水设备操作第三条操作人员应了解供水设备的机构构造、性能、工作原理和操作方法。
第四条操作人员应定期对供水设备进行检查、维护和保养，发现问题及时报修，确保设备的正常运行。
第五条操作人员应当将供水设备的设备资料、操作手册等文件妥善保管，防止丢失或遗失。
第六条操作人员应定期进行供水设备的演练和实验，保证操作的熟练和准确。
第七条操作人员在供水设备操作时，应保持清醒、专心，不得携带易燃易爆物品进入操作现场。
第八条在操作供水设备时，应确保供水设备周围没有易燃易爆物品，以免发生火灾事故。
第九条操作人员应严格遵守相关操作规程，不得私自操作供水设备，未经许可擅自开启或关闭设备。
第十条操作人员在操作供水设备时，应确保周围环境安全，不得进行无关操作，以免影响供水设备正常工作。
第十一条操作人员在操作供水设备时，应按照规定的操作流程进行操作，切不可随意操作，以免引起设备故障。
第四章紧急情况处理第十二条在供水设备操作过程中，如果发生紧急情况，操作人员应立即采取相应的应急措施，妥善处理问题。
第十三条发生供水设备故障或其他紧急情况时，操作人员应立即报告相关部门，并采取控制措施，确保安全。
第十四条在发生紧急情况时，操作人员应迅速组织人员疏散，保护好自己和他人的人身安全。
第十五条紧急情况处理完毕后，操作人员应总结经验，及时修复设备，确保设备恢复正常运行。
第五章监督检查第十六条监督部门应定期对供水设备的操作进行检查，发现问题及时进行整改。
第十七条监督部门对操作人员的操作过程进行抽查，确保其操作流程正确无误。
第十八条监督部门对消防供水设备的性能进行测试，确保设备达到安全标准。
第六章教育培训第十九条监督部门应组织操作人员进行消防知识和技能的培训，提高其操作水平和应急处理能力。
消防增压稳压设备操作说明
消防增压稳压设备操作说明一、消防增压稳压设备的基本概念消防增压稳压设备是指一种用于提供消防水源稳定供应的设备，其主要作用是增加水源的压力，使其能够在消防灭火时提供足够的喷水力和射程。
该设备常用于建筑物、工厂、商业中心等场所，以消防泵为主要组成部分，采用自动和手动控制方式。
二、消防增压稳压设备的操作流程及步骤1.开启电源：确认电源供应正常后，将电源开关打开。
2.检查设备：检查消防增压稳压设备的工作状态和设备连接情况，确保设备及其管道没有损坏。
3.启动消防泵：将控制面板上的开关拨到启动消防泵的位置，然后按下启动按钮，待泵启动并运转稳定后，进行下一步操作。
4.检查压力表：观察压力表，确认水源的压力是否已经增加，并且保持在正常范围内。
5.设置稳压阀：根据实际需要，调整稳压阀的开度，使得出水的压力保持在稳定状态，同时根据消防需求，调整喷水角度和射程。
6.监测设备：持续观察消防增压稳压设备的运行状态，如发现异常情况及时报修或处理。
7.停止设备：在消防增压稳压设备工作完成后，按下停止按钮，关闭消防泵。
8.关闭电源：注意安全，将电源开关关闭。
三、消防增压稳压设备的注意事项1.在操作消防增压稳压设备时，应穿戴好防护装备，包括安全帽、防护衣、手套等。
2.操作人员应熟悉设备的基本结构和操作流程，且必须经过专业培训和持证上岗。
3.在操作前，应仔细检查设备和管道的连接情况，确保没有松脱和渗漏。
4.在操作过程中，要注意观察设备的运行状态，特别是压力表是否正常和稳定。
5.在进行调整和设置稳压阀时，要小心谨慎，避免过度调节导致压力过高或者连续喷水。
6.严禁将消防增压稳压设备用于其他非消防用途，确保设备的正常运行和可靠性。
7.定期维护和检修消防增压稳压设备，保持设备的完好和正常使用。
8.如发现设备故障或异常情况，应立即报修并停止使用，等待维修人员到达处理。
四、消防增压稳压设备的维护保养方法1.每天清洁设备的表面和周围环境，保持设备的整洁。
气体顶压—DLC操作程序说明书
DLC气体顶压消防给水设备操作说明书DLC0.7/30-18上海连成（集团）有限公司上海市嘉定区曹安公路3616-3618号21 工艺、仪表控制系统图2 概述建筑消防供水常采用气压罐来代替高位水箱，满足10min消防初期用水量，但往往选用普通气压罐要占据较大空间。
DLC系列消防气体顶压给水设备是以GB/T50016《建筑设计防火规范》；以GA30.4《固定消防给水设备的性能要求和试验方法第4部分：消防气体顶压给水设备》、Q/IFNM 9《消防气体顶压给水设备》为标准生产的新型固定灭火装置。
该装置由气压水罐、稳压装置、集装装置、止气装置、电控系统等组成，其罐体容积是普通气压罐的1/3~1/5，供水压力平稳，是较理想的大型应急消防气压给水设备。
3 工作原理补水泵工作时将水送至给水管网，多余的水进入气压罐，当液位达到设定值SN3时，稳压水泵停止工作，此时系统压力并未达到设定压力值，稳压空压机开始运行；当压力升至稳压压力上限SP2时，稳压空压机便停止运行。
由于系统泄漏等原因造成管网压力下降，当管网压力下降至稳压压力下限SP1时，若液位探测器在设定值SN2点检测为水，则重复稳压空压机运行；若液位探测器在设定值SN2点检测不到水，则重复补水泵运行，如此周而复始。
当发生火情时消防装置投运，稳压装置无法维持管网压力，当压力降至SP3时或消防信号输入，气体顶压装置工作将气压罐里的水顶入消防管网，并向管网提供10min的消防用水。
当液位下降到设定值SN1时，止气装置关闭，防止气压罐中的气体进入消防管网。
设备消防结束。
4 操作步骤4.1 检查设备型号4.2根据工艺系统图和阀门描述清单检查管路连接和阀门状态4.3 补气空压机检查a.冷却水接口（下进上出）b.油位（油标尺刻度之间）4.4 根据电气原理图连接电缆和信号线，并确定接线端子连接无松动和接线准确无误。
4.5 分别合上断路器QF10、QF11、QF12、QF13、QF14，将转换开关SA1、SA2置于“手动”，分别点动操作SA3、SA4、SA5，稳压补水泵001PO、002PO与稳压空压机001CO 运转方向正确。
气体顶压消防设备操作指导书
DQFK气体顶压消防给水设备操作指导书DQFK系列气体顶压消防给水设备，是根据“”消防气体顶压消防给水设备标准，研究开发的一代消防自动供水设备。
1.气体顶压消防给水设备的组成、性能、工作原理a.设备的组成它由控制柜、稳压泵组、气压罐、高压气瓶组、汇气管路、空压机、供水管道、各种仪器、仪表、管道阀门等组成。
b.设备性能及工作原理该设备具有平时维持日常消防管网压力和消防运行两种状态下持续按设定压力供水的设备。
当接到消防信号时，设备在不依靠外力的情况下，自动打开高压气瓶组，将水罐内的消防用水置换出来，满足十分钟的消防供水。
设备备有紧急启动按钮，在紧急情况下，可打开紧急按钮，将高压氮气打开旁通阀将罐内的消防用水置换出，是重要场所、设施应急消防供水的必备设备。
该设备是我公司的专利产品，国家专利号：ZL 2009 2001 .其技术规范，已通过国家消防检测中心检验，各项技术指标均达到国内同类产品的先进水平。
2．应用范围及安装条件所有消火栓、自动喷淋、消火栓喷淋合用等重要单位的消防供水系统，无高位水箱的低层建筑。
泵房能达到有关技术参数并能容纳下机组的所有场地都可安装。
设备型号表示方法：D Q F K—/5—3气体顶压消防供水设备水流量L/S 消防顶压置水容积供水压力Mpa3、基本技术参数(1)流量调节范围：5-30L/s(2)气压水罐容积： 3、6、8、12、15、18、24m3(3)压力调节：控制电机最大容量：15KW(5)压力调节精度：<（6）启动方式：软启动、全压或降压启动（7）控制方式：自动、手动（8）适应温度：0℃-40℃（9）噪音：< 80db（10）电源：24V 220V 380V 50HZ4．设备操作程序A. 操控柜和供水系统调试操作流程步骤（1）控制柜通电检查，应在不带电机的情况下进行。
设备安装完毕，按照设计要求，将各仪表参数设置、整定好。
对管路系统进行清理吹扫，避免杂质进入管网造成设备损坏。
消防稳压给水设备说明书
消防稳压给水设备产品说明书福建水力消防成套设备有限企业地址: 福建省南安市溪美贵峰工业区57号电话: 传真:总说明一、本设备适适用于多层和高层建筑工程有增压设施要求消火栓给水系统及湿式自动喷水灭火火系统乖各类消防级水系统。
二、“设备”由隔膜式气压罐、水泵、电控箱、仪表、管道附件等组成。
三、本图集遵照《高层民用建筑设计防水规范.》(简称《高规》）GB500454－95及《气压级水设计》CECS76: 95要求在相关技术参与数进行设计。
四、本“设备”相关设计技术条件:1.气压水罐工作压力: 0.6MPa、1.0MPa、1.6MPa2.气压水罐消防储水容积大于: 150L、300L;、450L3.气压水罐稳压水容积于50L4.气压水罐瓣缓冲水容积压差为0.02~0.03MPa,t稳压水容积差为0.05-*0.06MPa5.工作压力比:ab值为0.6~0.856.适用条件:（1）消水栓系统: 水枪每股流量为2.5L/s 、5L/s;充实水柱长度为7M,10M,13M（2）自动喷水系统L每个喷头流量1.0L/S;喷头压力为0.1MPa（3）设备环境温度宜为5度~40度五、本“设备”工作原理:“设备”必需含有下述两项功效: 1、使消防给水管道系统最不利点一直保持消防所需压力; 2、使气态水罐内一直储有30秒消防水量。
利用气态水罐所设定P1, P2,Ps2运行压力, 控制水泵运行工况, 达成增压和稳压功效。
P1为最不利点消防所需压力（MPa）,P2为消防泵开启压力（MPs）, Pa1为稳压泵启泵压力（,MPa）, Ps2为稳压泵停泵奋力（MPa）。
六、运行控制全过程:依据计算求得消火栓系统或自动喷水灭火系统中最不利点所需消防压力P1, 作为气压水罐充气压力。
经过计算所选定气压水罐规格及ab值, 求得P2、并设定Ps1=P2+(0.002~0.03),Ps2=Ps1+(0.05~0.06).。
平时管道系统如有渗漏等压情况, 控制稳压水泵水断补水稳压, 在Ps1,Ps2(开启~停止）反覆运行。
DLC气体顶压应急消防给水设备
DLC气体顶压应急消防给水设备该设备是根据《高层民用建筑设计防火规范》和《建筑设计防火规范》的规定研制开发的新一代自动消防供水设备。
由智能控制柜、稳压泵组、气压水罐、气瓶组、水气控制系统、自动补气系统及管件等组成。
是消防供水的新一代产品。
特点设备全自动运行。
设备根据消防管网的压力变化，不间断地为气压罐补气、补水。
保证了高压气瓶组的储气量始终处于消防管网所需要的压力。
管网压力稳定：上下波动小，消防信号源更可靠。
有效水容积大：可满足十分钟流量和压力的消防供水。
设计合理、保护功能全：当气压水罐内的压力到达设计低点时，设备自动关闭止气系统。
保证了消防管网处于设定压力点内。
运行更安全可靠。
设备有巡检和联动功能：备有RS232 485接口，可实现自动远程监控。
设备技术参数流量：10L S-30L/s消防压力：0.45MPa-1.2MPa有效水容积：3-36ms气压水罐：（D×Hcm）1.6×3.5 2.0×4.5 2.4×5.1根据用户泵房实际情况。
可配合设计部门提供选型和设计一体化服务。
注：我们可以根据用户的要求另行设计，为您提供最正确供水方案。
一：设备说明消防气体顶压给水设备是一种特殊的气压给水设备，能够代替高位水箱，采用动力气源与储水罐分置的方式。
适合低层建筑、轻体材料建筑、厂房、仓库和不便设置高位水箱的建筑。
设备能设置在高层建筑的任何需要的楼层，消防局部或整体保护都能适用。
具备以下特点：1.先进、可靠、实用和经济的消防给水设备。
2.顶压设备是一套消防实战高效的设备类型。
3.具有占地小、消防有效水量大、消防供水压力恒定、日常运行成本低等特点。
二：设备工作原理消防气体顶压给水设备中消防气压水罐是储水部件，其有效水容积最低要求3m3.气压水罐均采用补气型气压水罐。
该类设备靠大型气压水罐提供10min消防初期用水量，不设消防泵组，只设有消防稳压泵组。
主要不同在于气体顶压设备采用高压气瓶组储存消防工作时的动力气源，动力气源与气压水罐分置，当消防指令到达，启动顶压系统向气压水罐输入满足消防工作压力的压缩气体，将罐内消防用水置换排出，消防用水以恒压状态供应消防部件。
消防工程：气顶压消防给水设备[工程类精品文档]
![消防工程：气顶压消防给水设备[工程类精品文档]](https://img.taocdn.com/s3/m/768e11be0029bd64783e2c7d.png)
消防工程：气顶压消防给水设备[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!大于大于大于1.稳压泵系统启动与运行：启动前首先向压力罐及系统里充水，充到一定程度后，启动稳压泵继续向系统打水，直至把稳压罐内的水位提高到设定的水位上限即M1时，稳压泵（两台一备一用）自动停止，这时如果压力处在系统设定的压力下限P2（P1为系统压力上限，P2为系统压力下限）以下时，汽泵自动向罐内补气直到压力达到设定的稳压系统压力上限P1时汽泵停止。
这是一个稳压周期的完成，此时整个消防系统处在稳压状态。
2.系统内泄漏压力：当系统内泄漏压力下降到P2时，磁翻板液位计检测到罐内水位如果下降了，当水位降至设定的水位下限M2时，稳压泵系统自动启动，向系统内补水，补到系统设定的水位上限时M1，水泵停止。
（如果在补水的过程中罐内压力过高，即高于设定的稳压系统压力上限，这时罐顶的电磁阀D2自动打开泄压，以保障水能补到设定的水位），如果此时系统压力低于系统设定的压力下限时，这时汽泵自动启动向罐内补气，一直补到系统设定的压力上限P1时汽泵停止，如此反复运行以保证稳压系统处在设定的水位（M1M2）及压力（P1P2）范围内，达到稳压的目的。
3.气瓶系统：气瓶组配有气瓶N只、各气瓶通过管路与一条DN25的管路相连，DN25管路与气压罐顶部相连，管路通断由电磁阀D1控制，气瓶内压力在（12MPa15MPa）公斤，出口压力设定为系统的下限压力以下P4＝0.42.平时气瓶系统并不工作一直处于休眠状态，有火灾发生时才投入工作。
工作过程为当有火灾发生时，稳压系统压力急剧下降，当下降到P4时，气瓶组电磁阀D1打开，气瓶组的高压气体伴随气泵的高压气体迅速打到气压罐内，把气压罐里的水迅速打到管道内，以保证10分钟的应急消防水源供给。
结语：借用拿破仑的一句名言：播下一个行动，你将收获一种习惯；播下一种习惯，你将收获一种性格；播下一种性格，你将收获一种命运。
消防气体顶压装置操作规程
消防气体顶压装置操作规程消防气体顶压装置操作规程第一章总则第一条为了保证消防气体顶压装置的正常运行和安全使用，规范操作人员的行为，防止事故的发生，特制定本操作规程。
第二条本规程适用于消防气体顶压装置的操作和维护人员。
第三条操作人员必须严格执行本规程，确保消防气体顶压装置的正常运行，若有违反本规程的行为，将承担相应的法律责任。
第二章操作要求第四条操作人员应具备相关技术知识和操作经验，并严格按照操作手册进行操作。
第五条操作人员应熟悉消防气体顶压装置的工作原理和操作流程，了解配管系统的布置和重要设备的位置，并熟悉各种操作指示灯和按钮的功能。
第六条操作人员在进行操作前，应检查消防气体顶压装置的工作状态，确保设备及相关设施完好，并排除潜在的故障。
第七条操作人员应遵循操作规程，正确选择和操作相关控制设备，严禁擅自更改或关闭安全装置。
第三章操作流程第八条打开柜门并检查：操作人员应先打开消防气体顶压装置的柜门，检查内部设备是否完好，如有异常情况应及时报修。
第九条储气瓶检查：操作人员应检查储气瓶的瓶阀是否关闭，检查瓶压是否正常，检查气瓶的残液量，如有异常情况应报修。
第十条排气阀检查：操作人员应检查排气阀是否关闭，是否漏气，如有异常情况应报修。
第十一条电源检查：操作人员应检查电源连接是否正常，电压是否符合要求，如有异常情况应报修。
第十二条自动启动装置检查：操作人员应检查自动启动装置是否正常运行，相关指示灯是否亮起，如有异常情况应报修。
第十三条人工启动装置检查：操作人员应检查人工启动装置是否正常运行，相关按钮是否损坏，如有异常情况应报修。
第十四条应急报警装置检查：操作人员应检查应急报警装置是否正常运行，相关指示灯和声音是否正常，如有异常情况应报修。
第十五条操作报告：操作人员应填写操作记录，包括当次操作的时间、人员、设备运行情况和操作成果等。
第四章安全注意事项第十六条操作人员应严格按照操作规程进行操作，不得违章操作，确保人身安全和设备安全。
消防气体顶压装置操作规程,1200字
消防气体顶压装置操作规程消防气体顶压装置操作规程一、操作目的消防气体顶压装置是用于灭火系统的气体贮存罐进行顶压充装的设备。
其目的是确保灭火系统的气体贮存罐始终保持充足的压力，以确保系统的正常运行和及时的灭火效果。
二、操作流程1. 准备工作a. 检查消防气体顶压装置的工作状态及压力表的准确性。
b. 确认待充装的气体贮存罐与顶压装置连接正确，并紧固好接口。
c. 确保气体贮存罐上的阀门关闭，防止气体泄漏。
d. 确保顶压装置的电源连接正常，开关处于关闭状态。
2. 操作步骤a. 打开顶压装置的电源开关。
b. 检查压力表的指示是否在正常范围内。
c. 打开顶压装置的顶压电源开关。
d. 确认顶压装置工作正常后，将其调整至合适的压力值。
e. 打开气体贮存罐上的顶压阀门。
f. 待气体贮存罐的压力达到设定值后，关闭顶压阀门。
g. 关闭顶压装置的顶压电源开关。
h. 关闭顶压装置的电源开关。
3. 安全注意事项a. 操作者必须了解消防气体顶压装置的使用方法并具备相关操作经验。
b. 在操作过程中，应保持电源和设备的可靠接地。
c. 在操作完成前，应严格检查气体贮存罐及连接处是否有气体泄漏。
d. 禁止使用锤击或其他暴力方式进行顶压装置操作。
e. 如遇到异常情况，应立即停止操作并及时向领导报告。
四、操作维护1. 定期检查消防气体顶压装置的工作状态，确保设备正常运行。
2. 定期校验压力表的准确性，如有异常及时更换或修复。
3. 定期对顶压装置进行维护保养，清洁设备表面及内部，以保持其良好的工作状态。
4. 定期对气体贮存罐进行检查，确保其完好无损，如有问题及时更换。
五、操作记录与培训1. 每次操作完毕，应记录操作时间、负责人及操作情况，并及时归档存档。
2. 新员工入职时需进行操作培训，并签署操作规程确认书，以确保操作规程的有效实施。
3. 定期组织操作培训，增强员工对消防气体顶压装置的操作与维护的技能。
DZHL系列气体顶压消防供水设备操作说明书
DZHL系列气体顶压消防供水设备使用说明书淄博华鲁供水设备有限公司DZHL系列气体顶压消防供水设备概述DZHL系列气体顶压消防供水设备是我公司自行研制的新型固定灭火装置，是以GB/T50016《建筑设计防火规范》为设计依据，完全符合国家公共安全行业标准GA30.4-2008《固定消防给水设备性能要求和试验方法第4部分：消防气体顶压给水设备》的要求，可提供消防火情初期十分钟的灭火用水量。
该产品由气压罐、稳压装置、集气装置、止气装置、电控系统等组成，其罐体的容积是普通气压罐的1/3～1/5，比同性能的应急式消防气压给水设备占地面积少且供水压力平稳，性能更加安全可靠，是替代高位消防水箱或普通气压罐的新型产品，也是目前最理想的大型应急消防气压给水设备。
工作原理1、稳压水泵2、稳压空压机3、顶压气瓶组4、高压空压机5、磁翻板液计（带远传）6、止气电动阀7、电接点压力表8、驱动电动阀9、减压阀10、高压电接点压力表11、安全泄放阀正常情况下，由稳压水泵1工作时将水送至消防管网，维持消防管网压力，多余的水进入气压水罐，当气压罐液位达到液位计5的设定值时，稳压水泵停止工作，如此时系统压力并没有达到系统设定压力时，稳压空压机2启动运行；当压力升至稳压压力上限P4时，稳压空压机2停止运行。
由于系统泄漏等原因造成管网压力下降，当压力降到稳压压力下限P3时，若液位传感器检测为水，则重复稳压空压机2运行；若液位传感器检测为气，则重复稳压水泵运行，如此周而复始。
当发生火情时消防装置投运，稳压装置无法维持管网压力，当压力降稳到消防压力下限P2或有消防信号输入，驱动电磁阀开启，气体顶压装置工作将气压水罐里的水顶入消防管网，并向管网提供10min 的消防用水。
设备型号D ZHL □/ □—□消防顶压置换水容积m3消防顶压最大流量L/S消防工作压力MPa厂家自定标记气体顶压消防供水设备示例：DZHL1.0/15-9 表示消防工作压力为1.0MPa，消防顶压最大流量为15L/S，消防顶压置换水容积为9m3的通用型气体顶压消防供水设备。
消防供水操作规程
消防给水操作规程
1、启动前的准备
（1）盘泵3~5圈，检查旋转是否灵活，地角螺丝是否紧固，有无
松动现象。
（2）检查电压是否在本380~420V之间，电机停运时间较长时，
启动前通知电工检查绝缘。
（3）打开泵的进口阀门，将流程从大型储罐改为泵，打开排污阀，排净泵内气体。
（4）稍微打开液压回油阀，防止蹩泵。
2、启动和运行
（1）按启动按钮，打开出口阀门，控制好泵的排量，检查泵、电
机和轴瓦的温度和声音等。
（2）启消防泵时，打开出口阀门，稍微打开泵的液压回流阀门，
适当控制泵的回流和泵的出口阀，使泵的出口压力、电流等参数在规
定范围内，泵的参数和电机的参数在启动前都应了解清楚，不可超载。
（3）在运行过程中，检查泵和电机的温度以及填料的密封性，电
机的温度不得超过额定温升。
（4）检查泵是否振动，有无异常声音。
3、停止泵
（1）关闭泵的出口阀，按停止按钮，关闭出口阀门，填好停止泵
记录。
（2）消防泵每周运行一次，以免受潮。
（3）确保充足的水源，水质合格。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防气体顶压给水设备操作说明
一、水泵控制操作
1、水泵控制转换开关为手动时,泵 1和泵 2 的控制是由按钮
开关控制启动和停止的。
2、水泵控制转换开关为泵 1自动或泵 2自动时,按钮开关是
不能控制泵的启、停的。
3、水泵控制转换开关为泵 1自动时,泵 1 的启动、停止由磁
翻板液位计控制器自动控制：液位下降至水位下限时,泵 1自动启动向气压水罐内补水,当水位上升至水位上限时,泵 1自
动停止,如此反复；泵 2此时为备用泵,如泵 1发生故障,泵
2自动启动,保证补水工作正常进行。
4、水泵控制转换开关为泵 2自动时,泵 2 的启动、停止由磁
翻板液位计控制器自动控制：液位下降至水位下限时,泵 2自动启动向气压水罐内补水,当水位上升至水位上限时,泵 2自
动停止,如此反复；泵 1此时为备用泵,如泵 2发生故障,泵
1自动启动,保证补水工作正常进行。
二、磁翻板液位计控制器
磁翻板液位计控制器是控制水泵自动工作的,液位计可设置水位上限值和下限值。
下限水位时,泵 1或泵 2自动启动；上限水位时,泵 1或泵 2自动停止。
水位上、下限值出厂时已按要求设定
好,不需要再作设定。
三、气泵操作
气泵控制转换开关为手动时,气泵的控制是由按钮开关控制启动和停止的。
气泵控制转换开关为“自动”时,气泵是由气压水罐上的电接点压力表上限与下限值自动控制：当罐内气压降至下限值时,气泵自动启动工作；当罐内气压上升至上限值时,气泵自动停止工作, 如此反复。
电接点压力表上限值和下限值出厂时已按要求设定好, 无需再调。
四、试验按钮说明
消防试验按钮、进气阀试验按钮、止气阀试验按钮只有在设备试机时使用。
五、消防信号说明
消防信号为远控开关信号,闭合时,消防自动投入工作。
消防信号闭合时,进入消防状态。
此时当气压水罐内压力下降到设定气瓶启动压力一定时间时,进气阀（安全销处于拔出状态）会自动启动气瓶组向罐内加压,将罐内储水以设定的压力和流量顶出供消防使用。
需要特别注意的是：处于消防状态时,进气阀安全销必须拔出方能启动气瓶组。
（为防止非消防性消防管网失压引起的误启动,建议安全销不拔,但现场消防管理人员必须熟练掌握该操作技能,保证真
正消防需要时万无一失！。
