钢筋电渣压力焊焊接参数
电渣压力焊新规范
电渣压力焊新规范篇一：电渣压力焊施工工艺标准电渣压力焊施工工艺标准1. 适用范围本标准规定了钢筋电渣压力焊施工的要求、方法和质量标准。
本标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14mm～20mmHPB235、直径14mm～32mmHRB335和HRB400级竖向或斜向（倾斜度4：1范围内）钢筋的连接。
2. 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版不适用于本标准。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB50300—2001 建筑工程施工质量验收统一标准GB50204—2002 混凝土结构工程施工质量验收规范JGJ18—2003 钢筋焊接及验收规程3. 术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。
4. 施工准备4.1 技术准备4.1.1 操作工人必须持证上岗。
4.1.2 编写焊接工艺，通过焊接试验选定焊接参数。
4.1.3 对焊工进行技术、安全交底。
4.2 物资准备4.2.1 钢筋:钢筋的牌号、直径必须符合设计要求，有出厂质量证明书及复试报告单，进口钢筋还应有化学复试单，并应有焊接性试验报告。
4.2.2 焊剂：4.2.2.1 焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
常用焊剂型号HJ431，为熔炼型高锰高硅低氟焊剂或者HJ330，为中锰高硅低氟焊剂。
4.2.2.2 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
4.2.2.3 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4.2.2.4焊剂应有出厂合格证。
4.3 施工设施准备4.3.1 施工机械焊接电源（宜采用次级空载电压较高的交流或直流焊接电源。
一般32mm直径及以下的钢筋焊接时，可采用额定电流为630A的焊接电源）、控制箱、焊接夹具等。
12 钢筋电渣压力焊施工工艺标准
钢筋电渣压力焊施工工艺标准1. 总则1.1 适用范围本工艺适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的HPB235～HRB400级(Ⅰ～Ⅲ级)竖向或斜向(倾斜度4:1范围内)钢筋的连接。
1.2 编制参考标准及规范(1)《建筑工程施工质量验收统一标准》(GH 50300—2001)：(2)《混凝土结构工程施工质量验收规范》(GB 50204—2002)；(3)《钢筋焊接及验收规程》(JGJ 18—2003)。
2. 术语钢筋电渣压力焊：将钢筋安装成竖向对接形式，利用焊接电流通过两钢筋端面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋并加压完成的一种压焊方法。
3. 基本规定在每批钢筋正式焊接之前，应进行现场条件下的焊接性能试验，合格后方可正式生产。
电渣压力焊接头应逐个进行外观检查。
电渣压力焊接头拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
4. 施工准备4.1 技术准备编写焊接工艺，通过焊接试验选定焊接参数，对焊工进行技术、安全交底。
4.2 材料要求(1) 钢筋钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
(2) 焊剂1) 焊剂的性能应符合GB 5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ 401，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
2) 焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250～300℃烘焙2h。
3) 使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
4) 焊剂应有出厂合格证。
4.3 主要机具(1) 手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
(2) 自动电渣压力焊设备(应优先采用)包括：焊接电源、控制箱、操作箱、焊接机头等。
(3) 焊接电源：钢筋电渣压力焊宜采用次级空载电压较高(TSV以上)的交流或直流焊接电源。
施工现场墙柱钢筋电渣压力焊质量控制要点
7、每300个接头见证取样6个试件，长度600mm或者300mm。
8、见证取样试件符合下列要求为合格：
（1）3个试件均断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值
（2）1个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；2个试件断于焊缝，或热影响区，呈脆性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。
（3）3个试件全部断于焊缝，或热影响区，呈脆性断裂，抗拉强度均大于等于钢筋母材抗拉强度标准值。
（4）复验时，应再切取6个试件。复验结果，当仍有1个试件的抗拉强度小于钢筋母材的抗拉强度标准值；或有3个试件断于焊缝或热影响区，呈脆性断裂，均应判定该批接头为不合格品。
（5）凡不符合上述复验条件的检验批接头，均评为不合格品。
10、见证取样试件符合下列情况，试验无效
当拉伸试验中，有试件断于钢筋母材，却呈脆性断裂；或者断于热影响区，呈延性断裂，其抗拉强度却小于钢筋母材抗拉强度标准值。以上两种情况均属异常现象，应视该项试验无效，并检查钢筋的材质性能。

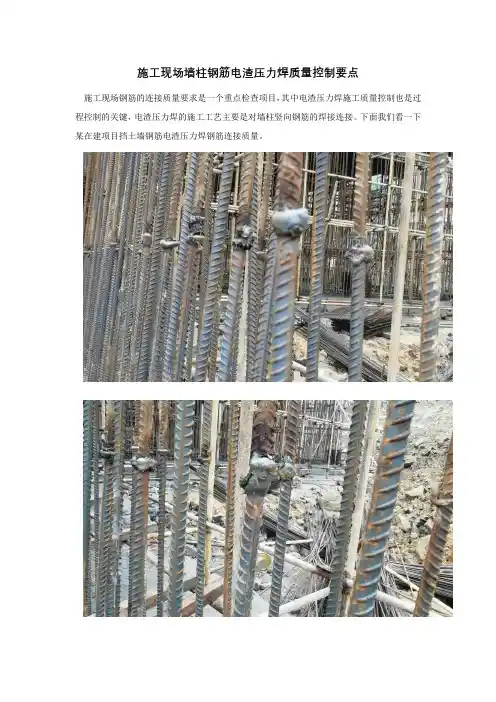

施工现场墙柱钢筋电渣压力焊质量控制要点
施工现场钢筋的连接质量要求是一个重点检查项目，其中电渣压力焊施工质量控制也是过程控制的关键，电渣压力焊的施工工艺主要是对墙柱竖向钢筋的焊接连接。下面我们看一下某在建项目挡土墙钢筋电渣压力焊钢筋连接质量。
针对施工现场电渣压力焊钢筋连接的质量控制，特别是过程控制的一些要点，下面简单介绍一下。
（2）2个试件断于钢筋母材，延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值；1个试件断于焊缝，或热影响区，脆性断裂，或延性断裂，抗拉强度大于等于钢筋母材抗拉强度标准值。
电渣压力焊施工工艺标准
电渣压力焊施工工艺标准The document was prepared on January 2, 2021电渣压力焊施工工艺标准范围本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中直径14～40mm的Ⅰ～Ⅱ级竖向或斜向倾斜度4∶1范围内钢筋的连接.施工准备材料及主要机具：钢筋：钢筋的级别、直径必须符合设计要求,有出厂证明书及复试报告单.进口钢筋还应有化学复试单,其化学成分应满足焊接要求,并应有可焊性试验.焊剂.焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定.焊剂型号为HJ401,常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂.焊剂应存放在干燥的库房内,防止受潮.如受潮,使用前须经250～300℃烘焙2h.使用中回收的焊剂,应除去熔渣和杂物,并应与新焊剂混合均匀后使用.焊剂应有出厂合格证.主要机具：手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等.自动电渣压力焊设备应优先采用包括：焊接电源、控制箱、操作箱、焊接机头等.焊接电源.钢筋电渣压力焊宜采用次级空载电压较高TSV以上〕的交流或直流焊接电源.一般32mm直径及以下的钢筋焊接时,可采用容量为600A的焊接电源； 32mm直径及以上的钢筋焊接时,应采用容量为1000A的焊接电源.当焊机容量较小时,也可以采用较小容量的同型号,同性能的两台焊机并联使用.作业条件焊工必须持有有效的焊工考试合格证.设备应符合要求.焊接夹具应有足够的刚度,在最大允许荷载下应移动灵活,操作方便.焊剂罐的直径与所焊钢筋直径相适应,不致在焊接过程中烧坏.电压表、时间显示器应配备齐全,以便操作者准确掌握各项焊接参数.电源应符合要求.当电源电压下降大于5%,则不宜进行焊接.作业场地应有安全防护措施,制定和执行安全技术措施,加强焊工的劳动保护,防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故.注意接头位置,注意同一区段内有接头钢筋截面面积的百分比,不符合混凝土结构工程施工及验收规范有关条款的规定时,要调整接头位置后才能施焊.操作工艺工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铁丝球也可省去→安放焊剂灌、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查电渣压力焊的工艺过程：闭合电路→引弧→电弧过程→电渣过程→挤压断电检查设备、电源,确保随时处于正常状态,严禁超负荷工作.钢筋端头制备：钢筋安装之前,焊接部位和电极钳口接触的150mm区段内钢筋表面上的锈斑、油污、杂物等,应清除干净,钢筋端都若有弯折、扭曲,应予以矫直或切除,但不得用锤击矫直.选择焊接参数：钢筋电渣压力焊的焊接参数主要包括：焊接电流、焊接电压和焊接通电时间,参见表4-23.不同直径钢筋焊接时,按较小直径钢筋选择参数,焊接通电时间延长约10%.安装焊接夹具和钢筋：夹具的下钳口应夹紧于下钢筋端部的适当位置,一般为 1/2焊剂罐高度偏下5～10mm,以确保焊接处的焊剂有足够的淹埋深度.上钢筋放入夹具钳口后,调准动夹头的起始点,使上下钢筋的焊接部位位于同轴状态,钢筋电渣压力焊焊接参数表4-23钢筋焊接焊接电压 V 焊接通电时间 s直径 mm 电流 A 电弧过程 U2-1 电渣过程 U2-2 电弧过程 t1 电渣过程 t216 200～250 40～45 22～27 14 418 250～300 40～45 22～27 15 520 300～350 40～45 22～27 17 522 350～400 40～45 22～27 18 625 400～450 40～45 22～27 21 628 500～550 40～45 22～27 24 632 600～650 40～45 22～27 27 736 700～750 40～45 22～27 30 840 850～900 40～45 22～27 33 9方可夹紧钢筋.钢筋一经夹紧,严防晃动,以免上下钢筋错位和夹具变形.安放引弧用的铁丝球也可省去.安放焊剂罐、填装焊剂.试焊、作试件、确定焊接参数：在正式进行钢筋电渣压力焊之前,必须按照选择的焊接参数进行试焊并作试件送试,以便确定合理的焊接参数.合格后,方可正式生产.当采用半自动、自动控制焊接设备时,应按照确定的参数设定好设备的各项控制数据,以确保焊接接头质量可靠.施焊操作要点.闭合回路、引弧：通过操纵杆或操纵盒上的开关,先后接通焊机的焊接电流回路和电源的输入回路,在钢筋端面之间引燃电弧,开始焊接.电弧过程：引燃电弧后,应控制电压值.借肋操纵杆使上下钢筋端面之间保持一定的间距,进行电弧过程的延时,使焊剂不断熔化而形成必要深度的渣池.电渣过程：随后逐渐下送钢筋,使上钢筋端都插入渣池,电弧熄灭,进入电渣过程的延时,使钢筋全断面加速熔化.挤压断电：电渣过程结束,迅速下送上钢筋,使其端面与下钢筋端面相互接触,趁热排除熔渣和熔化金属.同时切断焊接电源.接头焊毕,应停歇20～30s后在寒冷地区施焊时,停歇时间应适当延长,才可回收焊剂和卸下焊接夹具.质量检查：在钢筋电渣压力焊的焊接生产中,焊工应认真进行自检,若发现偏心、弯折、烧伤、焊包不饱满等焊接缺陷,应切除接头重焊,并查找原因,及时消除.切除接头时,应切除热影响区的钢筋,即离焊缝中心约为倍钢筋直径的长度范围内的部分应切除.质量标准保证项目；钢筋的品种和质量,必须符合设计要求和有关标准的规定.注：进口钢筋需先经过化学成分检验和焊接试验,符合有关规定后方可焊接.检验方法：检查出厂质量证明书和试验报告单.钢筋的规格,焊接接头的位置,同一区段内有接头钢筋面积的百分比,必须符合设计要求和施工规范的规定.检验方法：观察或尺量检查.电渣压力焊接头的力学性能检验必须合格.力学性能检验时,从每批接头中随机切取3个接头作拉伸试验.在一般构筑物中,以300个同钢筋级别接头作为一批.在现浇钢筋混凝土多层结构中,以每一楼层或施工区段的同级别钢筋接头作为一批,不足300个接头仍作为一批.检验方法：检查焊接试件试验报告中.基本项目：钢筋电渣压力焊接头应逐个进行外观检查,结果应符合下列要求：焊包较均匀,突出部分最少高出钢筋表面4mm.电极与钢筋接触处,无明显的烧伤缺陷.接头处的弯折角不大于4°.接头处的轴线偏移应不超过倍钢筋直径,同时不大于2mm.外观检查不合格的接头应切除重焊、或采取补救措施.检验方法：目测或量测.成品保护接头焊毕,应停歇20～30s后才能卸下夹具,以免接头弯折.应注意的质量问题在钢筋电渣压力焊生产中,应重视焊接全过程中的任何一个环节.接头部位应清理干净；钢筋安装应上下同心；夹具紧固,严防晃动；引弧过程,力求可靠；电弧过程,延时充分,电渣过程,短而稳定；挤压过程,压力适当.若出现异常现象.应参照表4-24查找原因,及时清除.电渣压力焊可在负温条件下进行,但当环境温度低于-20℃时,则不宜进行施焊.雨天、雪天不宜进行施焊,必须施焊时,应采取有效的遮蔽措施.焊后未冷却的接头,应避免碰到冰雪.质量记录本工艺标准应具备以下质量记录：钢筋出厂质量证明书或试验报告单.焊剂合格证.钢筋机械性能复试报告.进口钢筋应有化学成分检验报告和可焊性试验报告.国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能明显不正常的,应有化学成分检验报告.钢筋接头的拉伸试验报告.钢筋电渣压力焊接头焊接缺陷与防止措施表4-24项次焊接缺陷防止措施1. 矫直钢筋端部2. 正确安装夹具和钢筋3. 避免过大的挤压力4. 及时修理或更换夹具1. 矫直钢筋端部2. 注意安装与扶持上钢筋3. 避免焊后过快卸夹具4. 修理或更换夹具3 焊包薄而大 1. 减低顶压速度 2. 减小焊接电流 3. 减少焊接时间1. 减小焊接电流2. 缩短焊接时间3. 注意上钳口的起始点,确保上钢筋挤压到位5 未焊合 1. 增大焊接电流 2. 避免焊接时间过短 3. 检修夹具,确保上钢筋下送自如6 焊包不匀 1. 钢筋端面力求平整 2. 填装焊剂尽量均匀3. 延长焊接时间,适当增加熔化量7 气孔 1. 按规定要求烘焙焊剂 2. 清除钢筋焊接部位的铁锈 3. 确保被焊处在焊剂中的埋入深度1. 钢筋导电部位除净铁锈2. 尽量夹紧钢筋1. 彻底封堵焊剂罐的漏孔2. 避免焊后过快回收焊剂。
竖向钢筋电渣压力焊工艺标准
竖向钢筋电渣压力焊工艺标准1 适用范围本工艺标准适用于钢筋混凝土现浇构件中，直径Φ14～40mm的竖向钢筋采用电渣压力焊连接的工程。
2 施工准备2.1 材料要求：2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂合格证明书及复试报告单。
进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。
2.1.2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定，须有出厂合格证。
焊剂型号为HJ401，常用的为熔炼型高锰硅低氟焊剂或中锰高硅低氟焊剂。
2.1.3 焊剂应存放在干燥的库房内, 防止受潮。
如受潮，在使用前须经250～300℃烘焙2小时。
2.1.4 焊剂回收重复使用时，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
2.2主要机具：2.2.1手工电渣压力焊设备包括：焊接电源、控制箱、焊接夹具、焊剂罐等。
2.2.2自动电渣压力焊设备包括：焊接电源、控制箱、操作箱、焊接机头等。
2.2.3焊接电源：钢筋电渣压力焊宜采用次级空载电压较高（TSV以上）的交流或直流焊接电源；（一般32mm直径及以下的钢筋焊接时，可采用容量为600A的焊接电源；32mm直径及以上的钢筋焊接时，应采用容量为1000A的焊接电源）。
当焊机容量较小时，也可采用较小容量的同型号，同性能的两台焊机并联使用。
2.3 作业条件2.3.1 焊工应经过有关部门的培训、考核、持证上岗。
2.3.2 焊工上岗时，应穿戴好焊工鞋、焊工手套等劳动防护用品。
2.3.3电渣压力焊的机具设备以及铺助设备等齐全、完好。
施焊前必须认真检查机具设备是否处于正常状态。
焊机要按规定的方法正确接通电源，并检查其电压、电流是否符合施焊的要求。
2.3.4钢筋端头已处理好，并清理干净，焊剂干燥。
2.3.5在施焊前，先做焊接试验，以确认工艺参数，制三个拉伸试件，试验合格后才可正式施焊。
3 操作工艺3.1 工艺流程：检查设备、电源→钢筋端头制备→选择焊接参数→安装焊接夹具和钢筋→安放铅丝球（也可省去）→安放焊剂罐、填装焊剂→试焊、作试件→确定焊接参数→施焊→回收焊剂→卸下夹具→质量检查。
电渣压力焊规范要求

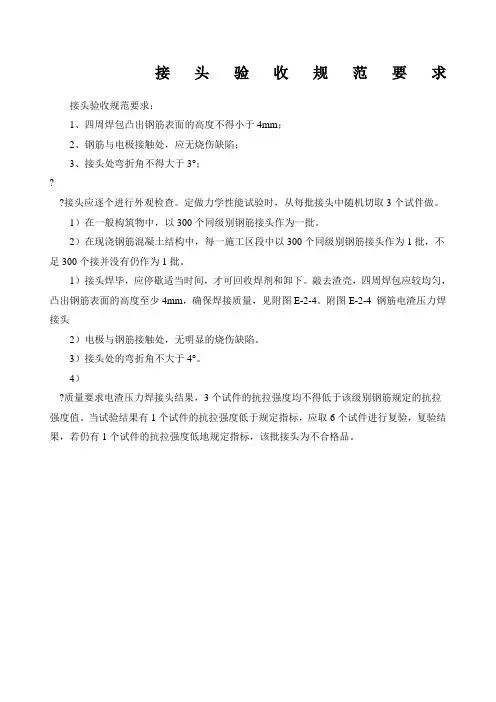

接头验收规范要求
接头验收规范要求：
1、四周焊包凸出钢筋表面的高度不得小于4mm；
2、钢筋与电极接触处，应无烧伤缺陷；
3、接头处弯折角不得大于3°；
?
?接头应逐个进行外观检查。
定做力学性能试验时，从每批接头中随机切取3个试件做。
1）在一般构筑物中，以300个同级别钢筋接头作为一批。
2）在现浇钢筋混凝土结构中，每一施工区段中以300个同级别钢筋接头作为1批，不足300个接并没有仍作为1批。
1）接头焊毕，应停歇适当时间，才可回收焊剂和卸下。
敲去渣壳，四周焊包应较均匀，凸出钢筋表面的高度至少4mm，确保焊接质量，见附图E-2-4。
附图E-2-4 钢筋电渣压力焊接头
2）电极与钢筋接触处，无明显的烧伤缺陷。
3）接头处的弯折角不大于4°。
4）
?质量要求电渣压力焊接头结果，3个试件的抗拉强度均不得低于该级别钢筋规定的抗拉强度值。
当试验结果有1个试件的抗拉强度低于规定指标，应取6个试件进行复验，复验结果，若仍有1个试件的抗拉强度低地规定指标，该批接头为不合格品。
钢筋的电渣压力焊
一、钢筋的电渣压力焊柱钢筋采用电渣压力焊，电渣压力焊钢筋头12Omm范围内应除锈，清除油污，水泥浆等。
焊剂必须烘干。
不得过早拆除卡具，防止接头弯曲变形。
焊后不准砸钢筋接头，不准往刚焊完的接头上浇水。
上下钢筋要同心垂直，焊包圆球要均匀、无气孔及夹渣。
电渣压力焊一次成型后，如发现有缺陷，应切断重新施焊，并做好记录，以备查询追溯。
施工时应注意：①焊接时应加强对电源的维护管理，严禁钢筋接触电源；焊接导线及钳口接线处应有可靠绝缘；变压器和焊机不得超负荷作业。
②焊接工作电压和焊接时间是两个重要焊接参数，在施焊时不得任意变更参数，以免影响焊接质量。
当变换其他品种、规格的钢筋进行焊接时，其焊接工艺的参数亦应相应调整，经试验、鉴定合格后方可采用。
③焊接用焊剂要妥善存放保管，以防受潮变质，造成气孔多，影响焊接质量。
④在整个焊接过程中，要认真掌握准焊接通电时间，注意道渣工作电压和电渣工作电压的变化，并根据其变化提升或下降钢筋，使焊接工作电压稳定在规定参数范围内。
在顶压钢筋时，要保持压力数秒钟后方可松开操纵杆，以免接头偏斜或接合不良。
在施焊时，要注意扶正钢筋上端，以防止上、下钢筋错位和夹具变形。
钢筋焊接完毕,应注意检查钢筋是否竖直。
如不顺直，应立即趁热将它拨正，然后稍停l~2min后拆下夹具，以免钢筋弯曲。
⑤焊接过程中，如出现较严重的质量通病问题，不能满足使用要求，要分析原因，采取措施及时纠正。
如接头出现咬边，主要原因是焊接电流太大，钢筋熔化过快；停机太晚，通电时间过长；或上钢筋端头未压入熔池中或压入深度不够。
如接头未熔合,主要原因是焊接时上钢筋提升过大或下送速度过慢，钢筋端部熔化不良或形成断弧；或焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量。
如接头焊包不匀，主要原因是钢筋端头倾斜过大，或铁丝圈安放不正，而熔化量又不足，顶压时熔化金属在接头四周分布不匀而致。
如接头夹渣，主要原因是通电时间短，上钢筋在熔化过程中还未形成凸面即行顶压，熔渣无法排出所致。
关于钢筋电渣压力焊接头外观质量要求
序号
检查项目
质量要求
1
焊缝外观
焊缝应饱满，无裂纹、夹渣、未熔合等缺陷。
2
接头偏移
接头处钢筋轴线偏移不得超过钢筋直径的0.1倍，且不得大于2mm。
3
弯折角度
接头处钢筋不得有局部弯折，弯折角度不得超过4°。
4
咬边深度
焊缝金属表面不得有横向裂纹，咬边深度不得超过0.5mm。
5
烧伤
钢筋与电极接触处，不得有明显烧伤。
6
接头表面
接头表面应光洁，不得有明显的氧化皮、未清除干净的铁锈等污物。
7
接头尺寸
接头尺寸应符合设计要求，包括钢筋直径、焊接长度等。
8
焊剂残留
焊接完成后，应清除焊剂残留物，不得有未熔化的焊剂块。
9
冷却后检查
焊接完成后，应待接头自然冷却至常温后再进识
合格的焊接接头应有明显的标识，如标记、编号等，以便于追溯和检查。
HRB400级钢筋电渣压力焊施工工法
HRB400级钢筋电渣压力焊施工工法YJGF 45-2002山西四建集团有限公司一、特点 (1)二、适用范围 (1)三、工艺原理 (1)四、工艺流程和操作要点 (1)五、机具和材料 (3)六、劳动力组织 (4)七、质量检验 (4)八、成品保护及安全措施 (4)一、特点1.HRB 400级钢筋具有强度高、韧性好、安全储备大、抗震性能好的优点。
2.竖向钢筋电渣压力焊具有工艺简单，工效高，费用低，节省钢材、质量易保证的特点。
二、适用范围适用于工业与民用建筑现浇钢筋混凝土结构中竖向直径16~28mm的HRB400钢筋的电渣压力焊。
三、工艺原理将两根钢筋安放成竖向对接形式，利用焊接电流通过两钢筋断面间隙，在焊剂层下形成电弧过程和电渣过程，产生电弧热和电阻热，熔化钢筋，加压完成的一种压焊方法。
四、工艺流程和操作要点（一）工艺流程埋弧电渣压力焊分为引弧、电弧、电渣和顶压四个过程，工艺流程见图1。
（二）操作要求1.引弧过程：被焊工件即上、下钢筋，开始时呈断路状态，当接通电源，上下钢筋施加焊接电压后，将上钢筋迅速提起，使两端头之间的距离为2~4mm ，在电压作用下，产生电弧，这种局部产生电弧的过程称为引弧过程。
2.电弧过程：电弧过程也称电弧稳定燃烧过程，局部电弧燃烧后，保持两钢筋被施加的电压在35~45V ，使电弧稳定燃烧。
这时，两钢筋端头由局部电弧逐步扩大，钢筋端头周围的焊剂也被熔化。
熔化的钢水被焊剂托住，在端头处形成熔池，熔化的焊剂逐渐形成渣池。
3.电渣过程：当渣池形成一定深度后，将上钢筋逐步下送，直接深入到渣池之中，这时电弧熄灭，开始进入电渣过程，由电渣熔炼钢筋端部。
4.顶压过程：当电渣过程到达一定时间后，钢筋端头一般熔化量已满足要求，上、下钢筋一般各熔化1.5~2cm，这时，迅速把上钢筋下送，使上钢筋端头压入金属熔池，大部分熔化的钢水被挤出端部，再施加一定的顶压力同时断电，被挤出的钢水包在上、下钢筋端头周围，熔渣也包在周围，未熔焊剂包敷在外围，形成焊包。
电渣压力焊焊包厚度要求
电渣压力焊焊包厚度要求
【实用版】
目录
1.电渣压力焊的概念和原理
2.电渣压力焊焊包厚度的要求
3.电渣压力焊的优点和应用
正文
一、电渣压力焊的概念和原理
电渣压力焊是一种熔焊方法，它通过利用电流通过液体熔渣所产生的电阻热来熔化钢筋，并在加压的情况下完成焊接。
电渣压力焊的主要组成部分包括焊接电流、两钢筋对接形式、焊剂层和电弧过程和电渣过程。
在焊接过程中，电渣压力焊可以在竖向或斜向（倾斜度在 4:1 的范围内）
的对接形式下进行。
二、电渣压力焊焊包厚度的要求
电渣压力焊焊包厚度的要求主要取决于焊接的质量和焊接钢筋的规格。
根据电渣压力焊规范要求，焊包厚度应满足以下条件：
1.四周焊包均匀凸出钢筋表面的高度应大于或等于 4mm；
2.接头处的轴线偏移不得大于钢筋直径的 0.1 倍，且不得大于 2mm；
3.外观检查不合格的接头应切除重焊，或采取补强焊接措施；
4.电渣压力焊接头拉伸试验结果，3 个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
三、电渣压力焊的优点和应用
电渣压力焊与电弧焊相比，具有工效高、成本低等优点。
在我国，电渣压力焊在一些高层建筑施工中已取得很好的效果。
根据使用的电极形状，
电渣压力焊可分为丝极电渣焊、板极电渣焊、熔嘴电渣焊等。
电渣压力焊
（1）用小锤、放大镜、钢板尺和焊缝量规检查，逐个检查焊接接头。
（2）接头焊包均匀，不得有裂纹，钢筋表面无明显烧伤等缺陷。
（3）对外观检查不合格的接头，应将其切除重焊。
3、允许偏差
（1）接头处钢筋轴线的偏移不得超过0.1倍直径，同时不得大于2mm。
（2）接头处弯折不得大于4。
四、施工注意事项
（6）咬边：主要发生于上钢筋。主要原因是焊接时电流太大，钢筋熔化过快；上钢筋端头没有压入熔池中，或压入深度不够；停机太晚，通电时间过长。
（7）未熔合：主要原因是在焊接过程中上钢筋提升过大或下送速度过慢、钢筋端部熔化不良或形成断弧；焊接电流过小或通电时间不够，使钢筋端部未能得到适宜的熔化量；焊接过程中设备发生故障，上钢筋卡伍，未能及时压下。
（8）焊接完成后，应及时进行焊接接头外观检查，外观检查不合格的接头，应切除重焊。
三、质量标准
1、保证项目
（1）钢筋品种和质量、焊剂的牌号、性能均符合设计要求和有关标准的规定。
（2）焊接接头的机械性能必须符合《钢筋焊接及验收规范》（JGG18—84）规定。
（3）进行钢筋焊接接头的强度检验时，从每批成品中切取三个试件进行拉伸试验。在一般构筑物中，每300个同类接头作为一批；不足300个时，仍作为一批，焊接头的拉伸试验结果，三个试件均不得低于该级别钢筋规定的抗拉强度值。若有一个试件的强度低于规定值，应取双倍数量的试件进行复检；复检结果若仍有一个试件的强度达不到上述要求，该批接头即为不合格品。
（8）焊包不匀：焊包有两种情况，一种是被挤出的熔化金属形成的焊包很不均匀，一边大一边小，小的一面其高不足2mm；另一种情况是钢筋端面形成的焊缝的厚薄不均。主要原因是钢筋端头倾斜过大而熔化量不足，顶压时熔化金属在接头四周分布不均或采用铁丝球引弧时，铁丝球安放不正，偏正一边。
电渣压力焊焊包厚度要求
电渣压力焊焊包厚度要求摘要：一、电渣压力焊简介二、电渣压力焊的规范要求1.焊包厚度要求2.接头处的轴线偏移要求3.外观检查不合格的处理4.电渣压力焊接头拉伸试验要求三、电渣压力焊的操作步骤四、电渣压力焊的安全措施正文：电渣压力焊是一种高效的焊接方法，它在建筑施工中被广泛应用。
这种焊接方法具有工效高、成本低的优点，能够在竖向或斜向（倾斜度在4：1的范围内）将两根钢筋进行对接焊接。
在进行电渣压力焊时，有几个规范要求需要遵守。
首先，焊包厚度要求是四周焊包均匀凸出钢筋表面的高度应大于或等于4mm。
这是为了确保焊包有足够的厚度，以承受焊接过程中的压力。
其次，接头处的轴线偏移不得大于钢筋直径的0.1倍，且不得大于2mm。
这是为了保证接头的稳定性，防止因为轴线偏移过大导致接头处的强度降低。
再次，外观检查不合格的接头应切除重焊，或采取补强焊接措施。
这是为了确保焊接质量，消除潜在的安全隐患。
最后，电渣压力焊接头的拉伸试验结果，3个试件的抗拉强度均不得小于该级别钢筋规定的抗拉强度。
这是为了验证焊接接头的强度是否达到要求。
在操作电渣压力焊时，需要按照以下步骤进行：首先，根据所选机型按附录的接线图接好线路，并根据待焊钢筋直径，参照出厂说明书提供的技术参数调整弧焊机电流至所需位置。
然后，打开控制电源开关，观察电源指示灯是否正常。
接下来，用焊机机头的下夹具夹住固定的下钢筋，下钢筋端头伸在焊剂筒中偏下位置。
对于齿轮式机头则将上夹具摇到距上止点15mm处，把待焊钢筋夹在上夹具上；对于杠杆式机头则是将杠杆置于水平位置，把待焊钢筋夹在上夹具上。
在整个操作过程中，需要注意安全措施。
例如，在引燃电弧之后，需注意整个电弧过程，上钢筋下送的速度要加快，这样才能让钢筋的断面接触到液态渣池。
而在断电的时候，需将上钢筋给压住，以防止电弧继续燃烧。
总之，电渣压力焊是一种在建筑施工中广泛应用的焊接方法。
钢筋电渣压力焊
钢筋电渣压力焊一、材料要求1.1钢筋：钢筋的等级、型号、直径必须符合设计要求，有出厂证明书及复试报告单。
1.2焊剂：焊剂的性能应符合GB5293碳素钢埋弧焊用焊剂的规定。
焊剂型号为HJ431，常用的为熔炼型高锰高硅低氟焊剂或中锰高硅低氟焊剂。
焊剂应存放在干燥的库房内，防止受潮。
如受潮，使用前须经250℃~300℃烘焙2h。
并有烘焙记录。
使用中回收的焊剂，应除去熔渣和杂物，并应与新焊剂混合均匀后使用。
焊剂应有出厂合格证。
二、主要机具2.1手工电渣压力焊设备包括：焊接电源控制箱、焊接夹具、焊剂罐等。
2.2焊接电源。
钢筋电渣压力焊采用次级空载电压较高（TSV以上）的交流焊接电源（一般32mm直径及以下的钢筋焊接时，采用容量为600A的焊接电源）。
当焊机容量较小时，也可以采用较小容量的同型号，同性能的两台焊机并联使用。
2.3无齿锯切割机：用于切割钢筋。
三、作业条件3.1焊工必须持有有效的焊工考试合格证。
3.2设备应符合要求。
焊接夹具应有足够的刚度，在最大允许荷载下应移动灵活，操作方便。
焊剂罐的直径与所焊钢筋直径相适应，不致在焊接过程中烧坏。
电压表、时间显示器应配备齐全，以便操作者准确掌握各项焊接参数。
3.3电源应符合要求。
当电源电压下降大于5%时，不宜进行焊接。
3.4作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护，防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。
3.5注意接头位置，注意同一区段内有接头钢筋截面面积的百分比，不符合《混凝土结构工程施工质量验收规范》有关条款的规定时，要调整接头位置后才能施焊。
3.6钢筋端头已用无齿锯切割，且端头要平；第一组接头距楼地面≥500mm；第一、二组接头相互错开≥35d，且≥500mm。
四、操作工艺4.1工艺流程：4.2电渣压力焊的施焊过程：4.3检查设备、电源，确保始终处于正常状态，严禁超负荷工作。
4.4钢筋端部检查：钢筋安装之前，应将钢筋焊接部位和电极钳口接触（150mm区段内）位置的锈斑、油污、杂物等清除干净，钢筋端部若有弯折、扭曲，应予以调直或切除，但不得用锤击调直。
电渣压力焊焊接工艺试验
电渣压力焊焊接工艺试验
一、在施焊前先检查电缆线，焊把线是否完好，不应有破损影响安全和焊接质量的地方，电焊机专用开关箱是否安全工作。
二、焊接工艺：先用夹具夹紧钢筋，装好焊药，电流应依钢筋大小调节。
16-20的钢筋，电流应在300A-400A之间，接通电流起弧后，12-14的钢筋约5-10秒钟即可压紧。
取下焊枪，焊药在药盒内要保证松紧均匀。
焊药掩埋接头处至少要1公分以上。
钢筋接头处要清除泥土、锈斑等杂质。
切口太斜应略延长熔化时间。
三、焊接质量：焊接完毕等完全冷却后，敲掉药渣，检查焊苞是否饱满，焊苞溢出钢筋应大于4毫米。
上下钢筋应保证同心，同肋。
轴线偏差不应大于2%。
应及时更换夹具易磨损部件。
钢筋弯曲部应割掉，以保证同心顺直。
焊接完毕，应立即拆掉电源线，收好工具，关闭电焊机，敲掉药渣，关好电箱门。
四、将焊好的试件自检合格后报监理验收，合格后送试验室做工艺焊接试验，经过试验合格，同意下部施工。
施工单位（签字）监理单位（签字）
第 1 页共 1 页。
电渣压力焊接头钢筋直径要求
电渣压力焊接头钢筋直径要求
1. 电渣压力焊接头钢筋直径可不能随便选呀！就像给你选鞋子，得合脚才行呀！比如说，盖房子的时候，要是钢筋直径选不对，那这房子能结实吗？
2. 你知道吗，电渣压力焊接头钢筋直径有讲究呢！这可不是闹着玩的，好比组装一个精密仪器，每个零件的大小都得恰到好处，不然咋正常运转呀！像修一座大桥，钢筋直径不合适能行么？
3. 哎呀呀，电渣压力焊接头钢筋直径要求很重要哟！这就好像比赛选队友，得找实力匹配的呀！如果在一个大工程中，用了不合适直径的钢筋，那会不会出问题呀？
4. 电渣压力焊接头钢筋直径可不能乱来啊！想想看，就像一场音乐会，每个乐器都有它合适的角色，钢筋直径不选对，那不就乱套啦！建高楼时能这样么？
5. 嘿，电渣压力焊接头钢筋直径可得重视呀！就跟选合作伙伴似的，得找合适的呀！要是在重要的建筑项目里忽视了这个，那后果多严重啊！
6. 电渣压力焊接头钢筋直径要求可不低呢！这就像一场精彩的演出需要合适的演员，选错了钢筋直径，不就像演出砸了场子一样么！盖大型场馆时可不兴这样啊！
7. 哇哦，电渣压力焊接头钢筋直径是有严格标准的呀！这跟选对工具干活一样重要呀！要是直径不对，那不就好比拿错了工具，能把活儿干好吗？比如修铁路的时候！
8. 电渣压力焊接头钢筋直径可别小瞧啊！这就像给汽车选轮胎，得选对尺寸呀！一个大工程要是在这上面出了岔子，那可不得了啊！
9. 我的观点就是，电渣压力焊接头钢筋直径真的特别关键，一定得按照要求来选，不能马虎，不然会带来很多麻烦和隐患，大家一定要记住呀！。
