空心板张拉方案
预应力钢筋混凝土空心板梁张拉专项施工方案
吉林省珲春市站前街工程预应力钢筋混凝土空心板梁张拉专项施工方案编制：黄高彬审核：许祥山审批：回光林中国建筑第六工程局有限公司珲春站前街工程项目部二〇一二年九月十五日目录一、工程概况 (3)二、编制依据 (3)三、施工部署 (4)3.1施工进度计划 (4)3.2主要材料 (4)四、施工方案 (4)4.1工艺流程 (4)4.2准备工作 (4)4.3预应力管道安装 (6)4.4预应力筋安装 (6)4.5预应力张拉 (7)4.6孔道压浆和封端 (8)五、质量标准 (9)5.1可能出现的质量问题 (9)5.2质量要求 (10)六、质量保证措施 (11)6.1组织保证 (11)6.2施工人员技术素质保证 (11)6.3技术交底制度 (11)七、安全管理 (11)7.1安全管理目标 (11)7.2安全管理措施 (12)7.3安全操作 (12)八、文明施工 (13)九、施工安全应急措施 (13)附件：预应力计算书 (14)1、伸长量的计算 (14)2、张拉油表读数的计算 (15)预应力钢筋混凝土空心板梁张拉专项施工方案一、工程概况工程起点位于东关路以西，接现状已实施段，起点桩号K3+854.067，终点至规划中兴路，终点桩号K9+460，路线全长5605.933m。
工程沿线主要构筑物包括中桥1座（车大人沟河中桥）、小桥2座（规划人工河1、规划人工河2）。
本工程车大人沟河中桥上部结构采用18m预应力后张板梁，梁高0.95m，横向布置38块板。
预应力钢束按照编号中板N1、N2，边板N1、N2，当混凝土强度达到设计强度的100%且龄期超7d时方可进行张拉，其中中板N1，边板N1、N2为每束5根钢绞线，中板N2为每束4根钢绞线。
二、编制依据1、珲春市站前街工程招标文件、投标文件及施工合同。
2、珲春市站前街工程施工图设计。
3、《城市桥梁工程施工与质量验收规范》CJJ2-2008。
4、《预应力混凝土用钢绞线》GB/T 5224-2003。
先张法空心板张拉工序施工流程及工艺
先张法空心板张拉工序施工流程及工艺先张法预应力空心板施工张拉工序大致分为以下八个步骤：入笼—支垫块和钢板—穿钢绞线和失效管—对顶—张拉—绑贴板筋—放张—存梁配置：1、工人五名，一个人要会开张拉机，一个人要会切割钢绞线，其余人负责辅助工作。
2、3000KN的千斤顶2台，270KN 初张千斤顶1台，张拉机3台，切割机1台，管钳2把，胶带1卷，自制T型杆4根。
一、入笼1、钢筋笼绑扎完毕后开始入笼。
吊笼时每一组的吊钩在钢筋笼上的勾点一定要对称，不能扭斜，以避免笼在吊起行走过程中变形，在开门吊行走的过程中开吊人一定要观察周围人员活动情况，及时作出反应，以免发生意外。
2、将各个钢筋笼均匀放置在生产槽位中，间距适当，以方便下步施工。
根据本场情况以下列出各种常见规格的钢筋笼间距，本场生产台座长86米，所以槽位起点（西头）从西头起第一块笼距横梁0.8米，然后20米笼间距1.2米，16米笼间距1米，13米笼间距1.25米，10米笼间距0.7米，依次向东摆放。
二、支垫块和钢板1、每个钢筋笼放好后，及时支垫块，放预埋钢板。
垫块每隔四根底板钢筋放一组，对称支在同一根底板筋上，两个垫块横向间距为40公分，不可相距过宽，以避免支好模板后底板钢筋挨底。
三、穿钢绞线、失效管、螺旋筋1、按照技术交底提前切割准备好各种尺寸的失效管、螺旋筋，并合理分配到钢筋笼的各个端口，每个端口分配一名工人，（张拉班一般每班组配五名工人，生产20米空心板时刚好合适，生产16米，13米时可有施工队队长临时增派一到两名工人参加穿线工序）在穿钢绞线的过程中及时把失效管、螺旋筋套进钢绞线，在此过程中，要协调有序，确保每根钢绞线和失效管的穿放位置正确，每根钢绞线穿好后要用切割机截断。
2、钢绞线起点的锚固。
每根钢绞线起点，先检查固定锚具以及夹片是否完好，如有裂纹锈蚀要及时更换。
检查完毕，先把锚具穿在钢绞线上，锥形空小口朝里，大口朝外，然后再穿夹片，夹片一定要对齐用胶带粘紧，再穿在钢绞线上，以避免滑丝造成安全事故，锚具以及夹片穿好后，先用空心钢管向里捣几下预紧。
20米空心板先张法控制张拉计算书
20米空心板先张法控制张拉计算书一．预应力筋张拉顺序为：0 初应力σ0（10%σk ～20%） 100%σK持荷2 分钟σk（锚固）预制空心板梁采用应力与应变双重控制，即张拉力通过油表读数控制，但应与实际伸长值校核，实际伸长值与理论伸长值误差控制在6%之内，否则应暂停张拉，待查明原因并采取措施加以调整并经监理工程师同意后方可重新张拉。
二．整体张拉时其数据如下：对于20m板，采用Φj12.7mm高强度钢绞线。
1.中板（13颗钢绞线）:控制张拉力P=1339×98.7×13×10-3=1718.07KN。
对于表09.11.22.2290：回归方程 Y1=0.0223X-0.238；Y2=0.0223X-0.238（Y 为油表读数，X为张拉力）,钢绞线长度L按照37.2m计算。
a.应力10%时：张拉力P1=P*10%=1718.07*10%=171.81KNY1=0.0223*P1-0.238=0.0223*171.8-0.238=3.59MpaY2=0.0221*P1+0.0568=0.0221*171.8+0.0568=3.85Mpa△L=P1*L/A*E=171.8*37.2*105/98.7*13*1.95*105=2.55㎝b.应力20%时：张拉力P2=P*20%=1718.07*20%=343.61KNY1=0.0223*P2-0.238=0.0223*343.61-0.238=7.42MpaY2=0.0221*P2+0.0568=0.0221*343.61+0.0568=7.65Mpa△L=P2*L/A*E=343.61*37.2*105/98.7*13*1.95*105=5.11㎝c.应力100%时：张拉力P3=P*100%=1718.07*100%=1718.07KNY1=0.0223*P3-0.238=0.0223*1718.07-0.238=38.07MpaY2=0.0221*P3+0.0568=0.0221*1718.07+0.0568=38.03Mpa△L=P3*L/A*E=1718.07*37.2*105/98.7*13*1.95*105=25.54㎝2.边板（13颗钢绞线）:控制张拉力P=1339×98.7×14×10-3=1850.23KN。

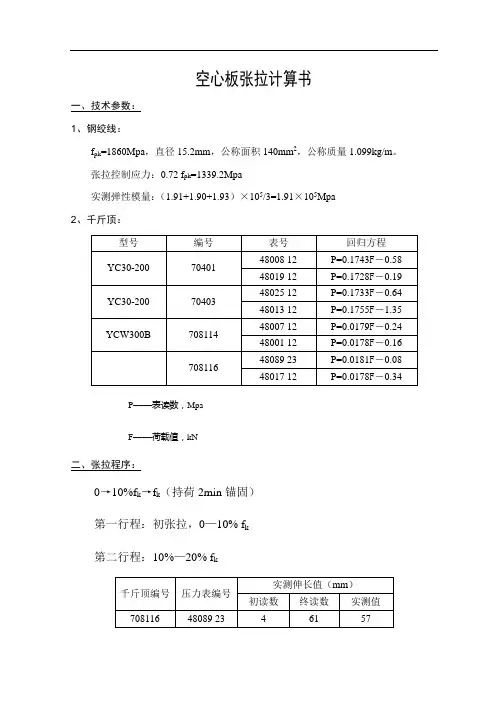

空心板张拉计算书
压力表编号
实测伸长值（mm）
初读数
终读数
实测值
708116
48089 23
64
200
136
708114
48001 12
65
201
136
第五行程：18/16.8Mpa—80%fk
千斤顶编号
压力表编号
实测伸长值（mm）
初读数
终读数
实测值
708116
48089 23
70
175
105
708114
48001 12
72
174
102
第六行程：80%fk—100%fk
千斤顶编号
压力表编号
实测伸长值（mm）
初读数
终读数
实测值
708116
48089 23
70
194
124
708114
48001 12
70
194
124
累计实测伸长值为607mm和599mm，平均为603mm。
理论伸长值为599mm，允许范围是563—635mm，符合要求。
48008 12
P=0.1743F－0.58
48019 12
P=0.1728F－0.19
YC30-200
70403
48025 12
P=0.1733F－0.64
48013 12
P=0.1755F－1.35
YCW300B
708114
48007 12
P=0.0179F－0.24
48001 12
P=0.0178F－0.16
实测值
708116
48089 23
4
61

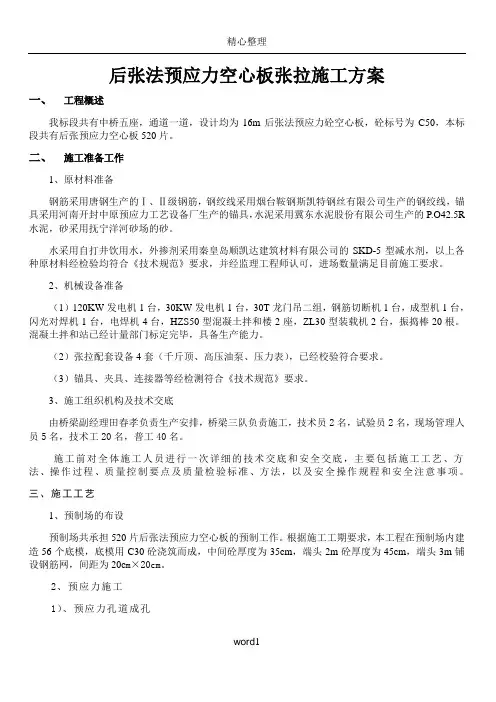

后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案一、工程概述我标段共有中桥五座，通道一道，设计均为16m后张法预应力砼空心板，砼标号为C50，本标段共有后张预应力空心板520片。
二、施工准备工作1、原材料准备钢筋采用唐钢生产的Ⅰ、Ⅱ级钢筋，钢绞线采用烟台鞍钢斯凯特钢丝有限公司生产的钢绞线，锚具采用河南开封中原预应力工艺设备厂生产的锚具，水泥采用冀东水泥股份有限公司生产的P.O42.5R 水泥，砂采用抚宁洋河砂场的砂。
水采用自打井饮用水，外掺剂采用秦皇岛顺凯达建筑材料有限公司的SKD-5型减水剂，以上各种原材料经检验均符合《技术规范》要求，并经监理工程师认可，进场数量满足目前施工要求。
2、机械设备准备（1）120KW发电机1台，30KW发电机1台，30T龙门吊二组，钢筋切断机1台，成型机1台，闪光对焊机1台，电焊机4台，HZS50型混凝土拌和楼2座，ZL30型装载机2台，振捣棒20根。
混凝土拌和站已经计量部门标定完毕，具备生产能力。
（2）张拉配套设备4套（千斤顶、高压油泵、压力表），已经校验符合要求。
（3）锚具、夹具、连接器等经检测符合《技术规范》要求。
3、施工组织机构及技术交底由桥梁副经理田春孝负责生产安排，桥梁三队负责施工，技术员2名，试验员2名，现场管理人员5名，技术工20名，普工40名。
施工前对全体施工人员进行一次详细的技术交底和安全交底，主要包括施工工艺、方法、操作过程、质量控制要点及质量检验标准、方法，以及安全操作规程和安全注意事项。
三、施工工艺1、预制场的布设预制场共承担520片后张法预应力空心板的预制工作。
根据施工工期要求，本工程在预制场内建造56个底模，底模用C30砼浇筑而成，中间砼厚度为35cm，端头2m砼厚度为45cm，端头3m铺设钢筋网，间距为20c m×20cm。
2、预应力施工1）、预应力孔道成孔采用预埋金属波纹管成孔工艺。
波纹管要求无损伤、不变形，用于制造金属波纹管的低碳钢带其厚度不宜小于0.3mm。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种常用于建筑施工的结构板材，其具有重量轻、强度高、使用寿命长等优点。
在预应力空心板的张拉施工中，后张法是一种常用的施工方案。
本文将介绍后张法预应力空心板张拉施工方案，包括施工前的准备工作、张拉施工的过程和施工结束后的处理措施。
一、准备工作1.确定空心板的尺寸和数量，准备好所需的材料和设备，包括预应力钢束、张拉器、连接器等。
2.将张拉器安装在空心板两端的预埋件上，并固定好。
3.根据设计要求进行预埋件的布置和固定，确保其与空心板之间有足够的间隙。
4.在空心板的两端设置过张拉孔，以便在张拉过程中进行张拉钢束的通过。
二、张拉施工过程1.将预应力钢束穿过张拉孔，并用连接器将其与空心板连接起来。
2.确保预应力钢束的弯曲半径符合设计要求，并进行必要的调整。
3.在空心板两端的张拉器上施加预应力，使预应力钢束被拉紧。
4.通过调整和控制张拉器的力度，使预应力钢束的张拉量达到设计要求。
5.在达到设计要求的预应力后，用钢筋或钢盘将预应力钢束固定在张拉器上。
6.检查预应力钢束的张拉效果和空心板的变形情况，确保其符合设计要求。
三、施工结束后的处理措施1.拆除张拉器和预应力钢束，注意安全操作，以防止意外事故发生。
2.对空心板进行验收，检查其质量和安装情况，并进行必要的修补和调整。
3.空心板安装完成后，进行防护措施，包括给板面涂刷保护剂，保护其免受外界环境的侵蚀。
4.清理施工现场，保持周围环境的整洁和安全。
通过上述的后张法预应力空心板张拉施工方案，可以保证空心板在使用过程中的强度和稳定性。
在施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
预应力空心板作为一种重要的建筑材料，在现代建筑中得到广泛应用，它的质量和性能直接关系到建筑的质量和安全，因此对其施工过程要进行全面细致的控制和管理。
预应力空心板简易张拉方案
一标段20m预应力空心板张拉方案根据设计图纸P127六-8要求，采用张拉应力和伸长值双控，实际伸长值与理论伸长值误差不得低于5%，高于10%，现结合本工地的实际情况，将有关细节明确如下：1.预制梁板混凝土强度达到90%时，即40*90%=36Mpa以上的梁板方可张拉。
2.张拉设备3.钢绞线：标准为GB/T5224-1995,207级，R y b=1860Mpa，公称直径Φs15.24mm。
4.钢绞线的弹性模量E的确定：根据试验报告（编号：YGJ-10110016），E=（196+194+192）/3=194Gpa。
5.钢绞线的伸长量的计算(按两端同时张拉的方法计算)（1）锚下控制力△K的确定;根据图纸P126-四-2-（1）要求为75%控制，即f pk=1860*75%=1395Mpa.（2）横截面面积：140mm2（3）锚圈口摩阻损失，根据经验按3%考虑（4）千斤顶张拉力P的确定：P=1395*40*（1+3%）=201159N（每根）（5）预应力筋与孔道壁之间的摩擦系数μ的确定：本工地为充气抽拔成孔，根据《公路桥梁施工技术规范》JTJ041-2000附录G-8建议，μ=0.55.仅在弯道部分计。
（6）孔道每束的局部偏差对摩擦的影响系数K值的确定：同上取K=0.05，全段均应考虑。
（7）分段计算拉伸量A上部弯起孔道的一端拉伸量计算，如下图所示：CD段θ=140=0.122173rad，其余段θ=0，则，AB段△L1=201159*84/140*1.94*105=0.622 cmP z1=1395*140=195300 NBC段△L2=195300*110.8/140*1.94*105=0.797cmP z2=195300*e-（0.0015*1.108）cm=194976 NCD段△L3=194976*244.3/140*1.94*105=1.754cmP z3=194976*e-（0.0015*2.443+0.55*0.122173）cm =181638NDE段△L4=181638*6.306/140*1.94*105=4.217cmP z4=181638*e-（0.0015*6.306+0.55*0.122173）cm =168235N总拉伸量为：0.622+0.797+1.745+4.217=7.390cmB底部微弯起孔道的一端拉伸量计算，如下图所示CD段θ=12.50=0.021817，其余段θ=0，AB段△L1=201159*84/140*1.94*105=0.622 cmP z1=1395*140=195300 NBC段△L2=195300*60.6/140*1.94*105=0.436cmP z2=195300*e-（0.0015*0.606+0.55*0）cm=195123NCD段△L3=195123*130.9/140*1.94*105=0.940cmP z3=195123*e-（0.0015*1.309+0.55*0.021817）cm =192417NDE段△L4=192417*788.6/140*1.94*105=5.587cmP z4=192417*e-（0.0015*7.886+0.55*0）cm =190154N总拉伸量为：0.622+0.436+0.940+5.587=7.585cmC夹片回缩量补充张拉长度的确定：根据规范规定要求，回缩量不仅大于6mm，本工地按5mm控制。
先张法空心板梁张拉参数计算书全部油表
济乐高速公路5标先法空心板梁拉参数计算根据空心板梁钢绞线理论伸长值及最大拉力应以《桥规》为计算依据，原则上不采用超拉。
当拉到100%控制力时，持荷5分钟，在控制力稳定后进行锚固，若出现压力表回走情况，将重新拉到控制应力，直到稳定为止。
现将拉控制程序说明如下：一、拉理论伸长量计算根据2011年《桥规》要求，先法采用一端拉，另一端固定，其中预应力钢筋拉控制应力为0.70 f pk=1302Mpa，即可达到纲绞线强度的70% ；根据出厂材质报告可知弹性模量Ep=195Gpa ；先法拉程序：0 a。
（拟采用oo=0.25ocon 0.5acon 1.0acon）acon （持荷5分钟锚固），拉采用双控，以拉力为主，伸长量容许误差小于±6%。
理论伸长量计算公式：△L= P*L/ Ap*Ep式中：P——设计拉力小）L——拉钢绞线长度（cm）Ap --- 钢绞线截面面积（mm2）Ep——钢绞线弹性模量（N/mm2）对于本预制梁场：P=1860*70%*Ap=1302Ap（1）10M、13M空心板梁：钢绞线下料长度L=103（台座）-0.65（拉端）-2 （锚固端）=100.35mAp=140mm2Ep=195Gpa△L= P*L/Ap*Ep=1302Ap*100.35/Ap*195=670mm（2）16M、20M空心板梁：钢绞线下料长度L=89（台座）-1.6（拉端）-1（锚固端）=86.4mAp=140mm2Ep=195Gpa△L= P*L/ Ap*Ep =1302Ap*86.4/ Ap*195=577 mm伸长值相对误差计算相对误差=（实测值-理论值）/理论值，按±6%控制，10M、13M空心板梁预应力筋实测值合格围：630〜710mm；16M、20M空心板梁预应力筋实测值合格围：543〜611mm ；二、先法预应力空心板梁拉油压表读数计算式拉控制应力ocon =0.7fpk=1302MPa，单根钢绞线控制拉力Ng= o con xAp=182.28KN，整体控制拉力为：10m 板梁中梁：Ny=9 根xNg=1640.5KN；10m 板梁边梁：Ny=11 根xNg=2005KN；13m板梁中梁：Ny=12 根xNg=2187.3KN；13m 板梁边梁：Ny=13 根xNg=2369.6KN；16m板梁中梁：Ny=14 根xNg=2551.9KN；16m 板梁边梁：Ny=16 根xNg=2916.5KN；20m 板梁中梁：Ny=18 根xNg=3281KN；20m 板梁边梁：Ny=20 根xNg=3645.6KN；千斤顶与油压表标定一元线性回归方程压力表编号：1911910千斤顶编号：12170#回归方程：P=0.2311F+1.26压力表编号：1911992千斤顶编号：12161#回归方程：P=0.01740F-0.32压力表编号：1911907千斤顶编号：2#回归方程：P=0.01715F+0.22先法预应力空心板梁单根g s15,2钢线线其设计拉控制力为182.28KN.一、12170#液压式拉机(1)压力表1911910P=0.2311F+1.260.10acon =0.2311x182.28x0.10+1.26 =5.47MPa(2)压力表1811470P=0.2436F+0.050.10acon =0.2436x182.28x0.10+0.05 =4.49MPa10m空心板梁中梁93s15,2钢线线其设计拉控制力为1640.5KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x1640.5^2x0.25-0.32=3.24MPa0.5acon =0.01740x1640.5：2x0.5-0.32=6.81MPa1.0acon =0.01740x1640.5：2x1.0-0.32=13.95MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x1640.5：2x0.25+1.01=4.64MPa0.5acon =0.01774x1640.5：2x0.5+1.01=8.28MPa1.0acon =0.01774x1640.5：2x1.0+1.01=15.56MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x1640.5：2x0.25+0.22=3.73MPa0.5acon =0.01715x1640.5：2x0.5+0.22=7.25MPa1.0acon =0.01715x1640.5：2x1.0+0.22=14.28MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x1640.5：2x0.25+0.08=3.83MPa0.5acon =0.01829x1640.5：2x0.5+0.08=7.58MPa1.0acon =0.01829x1640.5：2x1.0+0.08=15.08MPa10m空心板梁边梁110s15.2钢绞线其设计拉控制力为2005KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2005^2x0.25-0.32=4.04MPa0.5acon =0.01740x2005：2x0.5-0.32=8.4MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2005：2x0.25+1.01=5.45MPa0.5acon =0.01774x2005：2x0.5+1.01=9.9MPa1.0acon =0.01774x2005：2x1.0+1.01=18.79MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2005：2x0.25+0.22=4.51MPa0.5acon =0.01715x2005：2x0.5+0.22=8.81MPa1.0acon =0.01715x2005：2x1.0+0.22=17.41MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2005：2x0.25+0.08=4.66MPa0.5acon =0.01829x2005：2x0.5+0.08=9.24MPa1.0ocon=0.01829x2005：2x1.0+0.08=18.41MPa13m空心板梁中梁120s15.2钢线线其设计拉控制力为2187.3KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2187.3^2x0.25-0.32=4.43MPa1.0acon =0.01740x2187.3：2x1.0-0.32=18.71MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2187.3：2x0.25+1.01=5.86MPa0.5acon =0.01774x2187.3：2x0.5+1.01=10.71MPa1.0acon =0.01774x2187.3：2x1.0+1.01=20.41MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2187.3：2x0.25+0.22=4.90MPa0.5acon =0.01715x2187.3：2x0.5+0.22=9.59MPa1.0acon =0.01715x2187.3：2x1.0+0.22=18.97MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2187.3：2x0.25+0.08=5.08MPa0.5ocon=0.01829x2187.3：2x0.5+0.08=10.08MPa1.0ocon=0.01829x2187.3：2x1.0+0.08=20.08MPa131n空心板梁边梁130s15.2钢绞线其设计拉控制力为2369.6KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.5acon =0.01740x2369.6^2x0.5-0.32=9.98MPa1.0acon =0.01740x2369.6：2x1.0-0.32=20.29MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2369.6：2x0.25+1.01=6.26MPa0.5acon =0.01774x2369.6：2x0.5+1.01=11.51MPa1.0acon =0.01774x2369.6：2x1.0+1.01=22.02MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25 a con =0.01715x2369.6：2x0.25+0.22=5.30MPa0.5acon =0.01715x2369.6：2x0.5+0.22=10.37MPa1.0acon =0.01715x2369.6：2x1.0+0.22=20.53MPa(2)压力表1811417P=0.01829F+0.080.25acon =0.01829x2369.6：2x0.25+0.08=5.49MPa0.5acon=0.01829x2369.6：2x0.5+0.08=10.91MPa1.0acon =0.01829x2369.6:2x1.0+0.08=21.75 MPa161n空心板梁中梁140s15.2钢绞线其设计拉控制力为2551.9KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2551.9：2x0.25-0.32=5.23MPa0.5acon =0.01740x2551.9：2x0.5-0.32=10.78MPa1.0acon =0.01740x2551.9：2x1.0-0.32=21.88MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2551.9：2x0.25+1.01=6.66MPa0.5acon =0.01774x2551.9：2x0.5+1.01=12.32MPa1.0acon =0.01774x2551.9：2x1.0+1.01=23.64MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2551,9：2x0.25+0.22=5.69MPa0.5acon =0.01715x2551,9：2x0.5+0.22=11.16MPa1.0acon =0.01715x2551,9：2x1.0+0.22=22.1MPa(2)压力表1811417P=0.01829F+0.080.25ocon=0.01829x2551.9：2x0.25+0.08=5.91MPa0.5acon =0.01829x2551.9：2x0.5+0.08=11.74MPa1.0acon =0.01829x2551.9：2x1.0+0.08=23.41MPa161n空心板梁边梁16 0s15.2钢绞线其设计拉控制力为2916.5KN.一、12161#液压式拉机(1)压力表1911992P=0.01740F-0.320.25acon =0.01740x2916.5^2x0.25-0.32=6.02MPa0.5acon =0.01740x2916.5：2x0.5-0.32=12.37MPa1.0acon =0.01740x2916.5：2x1.0-0.32=25.05MPa(2)压力表1#P=0.01774F+1.010.25acon =0.01774x2916.5：2x0.25+1.01=7.47MPa0.5acon =0.01774x2916.5：2x0.5+1.01=13.94MPa1.0acon =0.01774x2916.5：2x1.0+1.01=26.88MPa二、2#液压式拉机(1)压力表1911907P=0.01715F+0.220.25acon =0.01715x2916.5：2x0.25+0.22=6.47MPa0.5acon =0.01715x2916.5：2x0.5+0.22=12.72MPa1.0acon =0.01715x2916.5：2x1.0+0.22=25.23MPa(2)压力表1811417一删% '0+g •oxz.ig在xg”io -Q= uoong -Q叼的％2YZ .()+% 'OX-xg”io •()= us。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案一、工程概述我标段共有中桥五座，通道一道，设计均为16m后张法预应力砼空心板,砼标号为C50，本标段共有后张预应力空心板520片。
二、施工准备工作1、原材料准备钢筋采用唐钢生产的Ⅰ、Ⅱ级钢筋，钢绞线采用烟台鞍钢斯凯特钢丝有限公司生产的钢绞线，锚具采用河南开封中原预应力工艺设备厂生产的锚具，水泥采用冀东水泥股份有限公司生产的P。
O42。
5R 水泥,砂采用抚宁洋河砂场的砂。
水采用自打井饮用水,外掺剂采用秦皇岛顺凯达建筑材料有限公司的SKD-5型减水剂，以上各种原材料经检验均符合《技术规范》要求，并经监理工程师认可，进场数量满足目前施工要求。
2、机械设备准备（1）120KW发电机1台，30KW发电机1台,30T龙门吊二组，钢筋切断机1台,成型机1台，闪光对焊机1台，电焊机4台，HZS50型混凝土拌和楼2座，ZL30型装载机2台,振捣棒20根。
混凝土拌和站已经计量部门标定完毕，具备生产能力.(2）张拉配套设备4套(千斤顶、高压油泵、压力表），已经校验符合要求.(3)锚具、夹具、连接器等经检测符合《技术规范》要求.3、施工组织机构及技术交底由桥梁副经理田春孝负责生产安排，桥梁三队负责施工,技术员2名，试验员2名,现场管理人员5名，技术工20名，普工40名。
施工前对全体施工人员进行一次详细的技术交底和安全交底，主要包括施工工艺、方法、操作过程、质量控制要点及质量检验标准、方法，以及安全操作规程和安全注意事项。
三、施工工艺1、预制场的布设预制场共承担520片后张法预应力空心板的预制工作。
根据施工工期要求,本工程在预制场内建造56个底模，底模用C30砼浇筑而成，中间砼厚度为35cm，端头2m砼厚度为45cm，端头3m铺设钢筋网,间距为20c m×20cm.2、预应力施工1）、预应力孔道成孔采用预埋金属波纹管成孔工艺.波纹管要求无损伤、不变形，用于制造金属波纹管的低碳钢带其厚度不宜小于0.3mm。
空心板张拉计算书
16米预制空心板张拉计算方案一、基础数据本标段16米预制空心板正弯矩预应力钢束共有N1、N2各2束，设计锚下张拉控制应力：σcon=1860×0.75=1395MP a。
按设计要求空心板混凝土强度达到设计强度的90%后，且混凝土龄期不小于7d，方可张拉预应力钢束，并采用两端对称张拉，张拉程序为：0 初应力σcon（持荷5min）锚固，张拉顺序为N2、N1。
二、预应力钢束张拉力计算1、经咨询设计单位，因设计图中张拉控制应力已经考虑了预应力损失，故张拉力按公式:F n=σcon×A×n进行计算，如下：中跨空心板N1钢束锚下张拉力：F1=σcon×A×n=1395 MP a×140㎜2×4 =781.20KN其中：A为每根预应力钢绞线的截面积；n为同时张拉的预应力钢绞线的根数；F为钢绞线锚下张拉力。
其余钢束张拉力计算同N1，各钢束张拉力如下表：16米空心板中板预应力钢束张拉力计算明细表（表一）16米空心板边板预应力钢束张拉力计算明细表（表二）三、压力表读数计算本桥采用150吨千斤顶进行张拉，经校验：编号为1#千斤顶对应的压力表编号为21021009，校准方程为Y=0.03309X-0.02762。
对应油压表编号130577484编号为2#千斤顶对应的压力表编号为21021006，校准方程为Y=0.03311X+0.10190。
对应油压表编号130577505Y-油压表读数（MPa），x--张拉力值（KN）故中跨空心板N1钢束采用1#千斤顶张拉时的压力表度数分别为：1）压力表编号为130577484P1=0.03309X-0.02762=781.2×0.03309-0.02762=25.57MP a2）压力表编号为130577505P2=0.03311X+0.10190=0.03311×781.2+0.10190=25.97MP a其余钢束压力表读书计算同N1，压力表度数详见下表：预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表三）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板中板)表四）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板中板)（表五）预应力钢束100%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表六）预应力钢束10%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表七）预应力钢束20%бk张拉力所对应的压力表度数明细表(16米空心板边板)（表八）三、理论伸长量的复核计算1、预应力钢束的平均张拉力计算采用设计图纸中的标准梁长进行钢绞线平均张拉力的计算，首先要计算出钢束的锚下张拉力，然后采用如下公式计算钢束的平均的张拉力：预应力平均张拉力计算公式及参数：式中：Pp=P［1- e-(kx+uθ)］/( kx+uθ)P p-----预应力筋平均张拉力（N）；P-----预应力筋张拉端张拉力（N）；X-----从张拉端至计算截面的孔道长度（m）；θ-----从张拉端至计算截面的曲线孔道部分切线的夹角之和（rad）；K------孔道每米局部偏差对摩擦的影响系数，取0.0015；μ------预应力筋与孔道壁的摩擦系数，取0.15故16米中跨空心板的平均张拉力计算如下：由设计图纸可知：K=0.0015，μ=0.23，X取7.85m；N1钢束θ为9°，弧度为0.0244，N2钢束θ为4°，弧度为0.06978。
16米空心板张拉方案
16米空预应力心板张拉方案一、工概况程16米空心板。
预应力张拉事先布置好张拉台座，采取一端固定，另一端进行整体张拉的方式进行张拉。
二、预制空心板混凝土要求1、16米空心板混凝土标号为C50。
2、为防止混凝土裂缝和板边棱破损，混凝土强度达到设计强度的80%以上时方可拆模，混凝土实际强度必须达到设计强度的90%以上时方可起吊、运输。
3、梁体砼强度须达到设计强度的90%才能进行放张，且龄期不得少于10天。
三、预应力筋1、预应力钢筋制作安装严格按设计及总体施工组织设计要求进行。
2、预应力钢绞线符合《预应力混凝土用钢绞线》(GB/T5224-2003)标准要求。
3、设计采用高强度低松弛预应力钢绞线，公称直径φs15.2 (7φ5) mm,公称面积A=139mm2，抗拉强度标准值fpk=1860MPa，弹性模Ep=195000MPa。
4、根据设计图纸，张拉控制应力σcon= 1395(MPa)，单根钢绞线张拉控制力Ncon=193900(N)。
5、理论伸长量计算公式：△L=(Ncon×L)÷(Ep×A)Ncon——钢绞线张拉控制力（193900N）L——预应力筋的受力长度（实际量取）Ep——预应力筋的弹性模量（195000MPa）A——预应力筋公称面积（139mm2）6、实际张拉伸长量计算公式：L实=L2-L1+L初理L2——张拉到控制应力时的总伸长量L1——张拉到初应力时的实测伸长量L初理——初张拉应力下的理论伸长量7、实际伸长量与理论伸长量之差控制在±6％以内，否则暂停张拉，待查明原因并采取措施加以解决。
三、预应力张拉先张法张拉方式取：长线台一端固定，一端整体张拉法。
（一）张拉工艺流程：张拉准备→25t穿心式千斤顶单根张拉到初应力值→整体张拉到初应力→整体张拉到100%应力值→浇筑混凝土→放张→封端。
（二）张拉工艺：1、张拉准备（1）钢绞线按设计图纸要求安装到位，各项指标符合规范要求。
后张预应力空心板张拉方案
20米空心板梁后张法预应力筋张拉及压浆施工方案xxxxxxxxxxxx为20米预应力空心板.预应力空心板共31片，预应力钢筋设计为每片4束，中板每束5根钢绞线，边板下部每束6根钢绞线,上部每束5根钢绞线,施工采用预制场集中预制。
空心板的预制均采用金属波纹管成孔，两端对称张拉。
一、技术方案1、材料:预应力钢束采用Ф15。
2mm，ƒpk=1860MPa，张拉时锚下控制预应力σcon=0。
72fpk=1339.2MPa。
钢绞线采用ASTM416—99标准低松弛钢绞线，钢绞线的截面面积为140mm2，弹性模量E p=195Gpa。
中板上部钢束长N2为20.98m，下部钢束长N1为20.91m。
边板上部钢束长N2为20。
98m，下部钢束长N1为20。
91m。
锚具:选用DQM15型系列锚具。
锚具出厂时有产品的出厂检验书，锚具及钢绞线进场后对外观进行检查，并有硬度检验和静载锚固能力试验等完整的检验数据。
千斤顶,油表均已经正式检测机构标定,标定结果符合规范要求。
2、张拉条件：预应力钢绞线的张拉在构件外观及几何尺寸符合质量要求和梁板砼强度达到95%后且养护时间不小于7天即可进行张拉.3、钢绞线的穿束:钢绞线采用人工编束后由人工进行穿入。
钢绞线切断采用砂轮切割机。
4、张拉程序：0 →初应力（15％）→бcon(持荷5min）后锚固，张拉顺序为左N1→右N2→右N1→左N2.5、张拉方法：所有钢绞线均采用两端对称张拉,张拉采用双控法进行,以应力控制为主，伸长量作为校核.空心板两端千斤顶就位后，先施加张拉力的15％,记录此时伸长值为△L1;再施加100％张拉力，记录的伸长值为△L2，实际伸长值△L=△L2+△L1。
如伸长值偏低，可施加到张拉力的102%，但不管何种情况下,都不允许超过张拉应力的102％，且实际伸长值与理论伸长值的差值必须控制在±6%之间。
如在张拉过程中发现伸长值异常，应停止张拉,查明原因后方可继续进行。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种具有轻质、高强度、节能环保等优点的新型建筑材料，广泛应用于楼板和墙体的建设中。
张拉施工是预应力空心板制作过程中的重要一步，本文将详细介绍预应力空心板张拉施工方案。
一、张拉前准备工作1.设计制定在进行预应力空心板张拉施工前，需要根据具体的工程需求制定相应的施工方案。
方案中应包括预应力空心板的规格、长度、预应力钢束的规格和数量等。
2.材料准备准备好预应力钢束、张拉甩锚、张拉器、注浆设备等所需要的材料和工具。
二、施工步骤1.钢束布置根据设计要求，在模板上面预留钢束布置的空间，将预应力钢束按照设计要求布置在模板上。
然后将钢束的两端锚固在预留的甩锚托板上。
2.张拉前预应力调节通过张拉器对预应力钢束进行预张拉，调整每根预应力钢束的合适张拉力，并进行相应的记录。
3.张拉锚固在预应力钢束的末端设置张拉甩锚，通过张拉器对预应力钢束进行张拉，直到达到设计要求的预应力力值。
然后在张拉钢束的另一端设置张拉甩锚，并将张拉器设备拆除。
4.气密性试验在张拉完成后，对预应力空心板进行气密性试验。
首先将注浆口进行处理，然后将注浆设备连接注浆孔，进行气密性试验。
通过观察注浆孔是否有气泡冒出，判断预应力空心板的气密性是否达到要求。
5.注浆灌浆确认预应力空心板的气密性通过后，进行注浆灌浆作业。
首先，通过注浆设备，注入高性能注浆材料进入注浆孔。
然后等待注浆材料凝固。
6.后张法加拉注浆材料凝固后，进行后张法加拉。
在每根预应力钢束上增加一定的拉力，以保证预应力空心板在使用过程中的强度和稳定性。
三、施工注意事项1.施工中需使用专业的设备和工具，确保施工质量。
2.施工过程中需按照设计方案的要求进行操作，严禁随意更改。
3.在施工过程中应进行相关的安全防护措施，确保工人的安全。
4.施工结束后，应对施工现场进行清理，确保整个施工过程的整洁和安全。
综上所述，预应力空心板张拉施工方案是预应力空心板制作过程中的重要一步。
桥预应力空心板梁张拉施工方案
桥预应力空心板梁张拉施工方案一、项目背景预应力空心板梁是一种经济高效的桥梁结构形式，具有自重轻、刚度大、横向刚度强、抗震性能好等优点。
在桥梁工程中得到了广泛的应用。
本文将就预应力空心板梁的张拉施工方案进行详细说明。
二、施工前准备1.设计方案：根据桥梁的跨度、荷载要求等条件，确定预应力空心板梁的截面尺寸和预应力筋的布置方式。
2.材料准备：准备好预应力筋、混凝土、包括模板和支撑等所需材料。
3.设备准备：准备好所需的张拉设备、传力设备、测量仪器等。
三、施工流程1.模板安装：根据设计要求，安装好空心板的模板，确保模板的平整牢固。
2.预应力筋布置：按照设计要求，在模板中预留好预应力筋的通道，并进行预应力筋的布置，预留好固定端和张拉端。
3.预置张拉装置：预留好固定端和张拉端后，按照设计要求进行张拉设备的预置，确保能够顺利进行张拉工作。
4.混凝土浇筑：进行空心板的混凝土浇筑，注意混凝土的配合比，浇筑过程中要进行顺序浇筑，避免空洞和气泡的产生。
5.浇筑养护：混凝土浇筑完成后，进行养护处理，确保混凝土的强度和密实度，避免开裂和渗水等问题的发生。
6.张拉施工：混凝土达到设计强度后，开始进行预应力筋的张拉工作。
首先进行固定端的张拉，然后进行张拉端的张拉，根据设计要求进行张拉力的控制和调整。
7.传力：张拉完成之后，进行传力作业，将张拉设备上的张拉力传递到预应力筋上，确保预应力筋能够正常工作。
8.后张：进行后张工作，即在施工完成一段时间后，根据测量的数据进行修正张拉力，确保空心板的变形符合设计要求。
9.填缝：进行空心板的填缝作业，确保板与板之间的密实，防止水的渗入。
10.检查验收：在施工完成后，对预应力空心板梁进行检查，确保施工质量符合要求。
四、注意事项1.施工人员必须具备相关专业知识和丰富的施工经验，能够熟练操作张拉设备和传力设备。
2.梁体的施工必须进行严格的质量控制，确保混凝土的强度和密实度，以及预应力筋的正确布置和张拉力的控制。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案
一、背景介绍
预应力空心板是建筑工程中常用的结构元素，它通过预应力钢束的张拉，使混
凝土产生压应力，从而提高结构的承载能力和抗震性能。
后张法预应力施工是指在空心板安装后，通过张拉预应力钢束的方法进行加固。
本文将详细介绍后张法预应力空心板的施工方案。
二、施工准备
1.材料和设备准备
–预应力钢束
–张拉设备
–预应力锚具
–预应力套管
–测量仪器
2.技术人员准备
–具有预应力施工经验的技术人员
–施工现场负责人
三、施工步骤
1.确定张拉方案
–根据设计要求，确定预应力钢束的张拉力和施工工艺。
2.布置张拉设备
–将预应力钢束通过预应力锚具固定在空心板的两端。
–安装张拉设备，保证其能够有效地对预应力钢束施加力。
3.张拉钢束
–根据设计要求，依次对各个预应力钢束进行张拉，直至达到设计要求的张拉力。
4.锁定预应力
–在钢束达到设计张拉力后，使用预应力锁具进行锁定，确保预应力的持久性。
5.填充
–在预应力钢束周围填充预应力套管里的填充料，固定预应力锚具和预应力钢束。
6.测量
–使用测量仪器对张拉力、板的变形等进行监测，确保施工质量。
7.施工验收
–完成预应力空心板的后张法预应力施工后，进行相关验收工作，确保施工合格。
四、总结
后张法预应力空心板的施工方案主要包括施工准备、具体施工步骤等。
合理安
排施工计划，严格按照施工步骤进行施工，保证预应力空心板的质量和安全性。
同时，施工过程中需加强监测和验收工作，及时发现和解决问题，确保工程顺利进行。
桥预应力空心板梁张拉施工方案方案
桥预应力空心板梁张拉施工方案一、引言桥梁是交通运输领域中重要的基础设施之一，而桥梁的预应力空心板梁是常见的桥梁结构形式之一。
本文将介绍桥梁预应力空心板梁的张拉施工方案，以确保桥梁结构的稳固和安全。
二、施工前准备工作在进行预应力空心板梁的张拉施工前，需要进行充分的准备工作。
首先，要对施工现场进行勘察和测量，确定各项施工参数；其次，要做好预应力钢束的检查和保养工作，确保预应力钢束的质量符合要求；最后，要制定详细的施工方案和预案。
三、预应力空心板梁张拉施工步骤1. 预应力钢束的布设在进行预应力空心板梁的张拉前，需要先进行预应力钢束的布设工作。
根据设计要求，在空心板梁内设置预应力钢束，并确保钢束的位置准确无误。
2. 预应力锚固系统的安装在将预应力钢束固定在空心板梁内后，需要安装预应力锚固系统以固定预应力钢束。
预应力锚固系统的安装要符合相关规范要求，确保其稳固可靠。
3. 张拉施工张拉施工是整个预应力空心板梁施工的关键环节。
在进行张拉时，需要根据设计要求施加合适的张拉力，通过专用设备完成预应力钢束的张拉工作。
同时，要注意控制张拉速度和张拉过程中的应力变化，确保预应力钢束和结构的安全性。
4. 预应力锚固系统的张拉和锚固在预应力钢束完成张拉后，需要进行锚固工作。
通过预应力锚固系统的固定，将预应力力传递到桥梁结构中，确保结构稳固。
四、施工质量控制在预应力空心板梁的张拉施工过程中，需要进行严格的质量控制以确保施工质量。
对施工过程中的每一个环节，都需要进行质量检查和验收，确保施工符合要求。
五、施工安全措施在进行预应力空心板梁的张拉施工时，施工人员要严格遵守安全规定，佩戴好安全防护装备，确保施工安全。
同时，要对施工现场进行安全检查和预防性措施，防止事故发生。
结语通过合理的预应力空心板梁张拉施工方案，可以有效确保桥梁结构的稳固和安全。
在实际施工过程中，施工人员要严格按照要求进行操作，加强质量和安全管理，确保桥梁工程的顺利实施。
桥预应力空心板梁张拉施工方案
桥预应力空心板梁张拉施工方案一、引言桥梁是连接两个地方的重要交通工具，承担着载重、快速通行的功能。
为了提高桥梁的承载能力和减小自重，采用预应力空心板梁是常见的做法。
本文针对桥梁预应力空心板梁张拉施工方案进行详细阐述。
二、工程概述本工程采用预应力空心板梁作为桥梁主要承载构件。
预应力空心板梁是在桥梁跨度两侧进行张拉。
预应力钢束的张拉和锚固使空心板梁产生了预压应力，从而使板梁在使用过程中具有一定的预应力，提高了桥梁的承载能力。
三、施工准备工作1.材料准备：预应力钢束、预应力锚具、预应力套筒等。
2.设备准备：梁底模板和顶模板、张拉设备、混凝土搅拌设备、搅拌车等。
3.预应力控制：根据设计要求确定预应力钢束张拉的力值和位置。
四、施工步骤1.安装底模板：首先在桥墩上安装底模板，按照设计要求进行调整和固定。
2.配置混凝土：根据设计要求，搅拌适宜的混凝土，并将其运输到施工现场。
混凝土的质量要符合相关标准。
3.浇筑混凝土：在底模板上浇筑混凝土，同时进行均匀振捣，确保混凝土的质量和密实度。
4.安装顶模板：在混凝土刚刚浇筑完毕时，安装顶模板，并进行校正和固定。
顶模板的安装要确保模板的平整度和牢固度。
5.进行预应力张拉：在混凝土强度达到要求后，进行预应力钢束的张拉。
首先将预应力钢束穿过预应力套筒，再通过张拉设备对钢束进行张拉，达到预定的张拉力值。
同时，根据设计要求确定张拉点的位置和张拉顺序。
6.锚固钢束：在张拉完毕后，对预应力钢束进行锚固，使其保持恒定的张拉力。
根据设计要求确定锚固位置和方式。
7.混凝土养护：对浇筑完毕的混凝土进行养护，保持一定湿度和温度，以保证混凝土的良好强度发展。
五、注意事项1.施工过程中注意安全：对作业人员进行培训，正确使用设备和工具，严格遵守安全操作规程。
2.施工现场管理：保持施工现场的整洁和有序，确保施工人员和设备的顺利施工。
3.控制混凝土浇筑时间：在混凝土刚刚浇筑完毕时，要及时安装顶模板，以确保混凝土的质量和一致性。
桥预应力空心板梁张拉施工方案
桥预应力空心板梁张拉施工方案一、项目背景随着城市交通的不断发展，桥梁建设已成为基础设施建设的重要组成部分。
预应力空心板梁作为桥梁结构中的重要组成部分，其施工质量和效率对桥梁的安全和使用寿命有着直接的影响。
本文旨在探讨桥预应力空心板梁的张拉施工方案。
二、施工前准备1.材料准备–桥梁空心板梁–预应力钢束–压路机–液压张拉设备–直径计量工具2.人员组织–施工队伍–施工监理人员–安全人员三、施工步骤1.测量布设–根据设计要求，在空心板梁上标注钢束布设位置。
–使用直径计量工具测量各段钢束长度，保证张拉过程中的均匀性。
2.预张拉–液压张拉设备对预应力钢束进行预张拉，保证钢束的初始张拉受力均匀。
–监测预张拉的力度，确保达到设计要求。
3.锚固–在预应力钢束的两端设置锚固装置，保证钢束张拉后的受力状态稳定。
4.张拉–使用液压张拉设备对预应力钢束进行正式张拉。
–控制张拉速度，保证钢束在张拉过程中的应力分布均匀。
5.监测验收–张拉完成后，对空心板梁的应力进行监测，确保张拉效果符合设计要求。
–进行验收，确认施工质量。
四、安全措施1.施工现场应设置明显的警示标志，保证施工区域的安全。
2.施工人员应佩戴安全帽、安全绳等个人防护装备。
3.监测设备应定期检测维护，确保正常使用状态。
五、总结桥预应力空心板梁的张拉施工是桥梁建设中不可或缺的环节，合理的施工方案能够保证桥梁结构的安全和稳定。
在施工过程中，严格遵循设计要求，严密监测过程，确保施工质量和效率，是保证桥梁质量的关键。
希望本文能对桥梁预应力空心板梁的张拉施工提供一定的参考和指导。
六、参考文献•桥梁施工技术手册•桥梁预应力构件施工规范•桥梁施工安全管理规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
监表11 分项（分部）工程开工申请批复单施工单位：山西平阳路桥有限公司省道洪永线改建工程HY3项目部合同段号：HY3监理单位：山东恒建工程监理咨询有限公司洪永线改建工程总监办编号：开工项目：空心板张拉、压浆桩号：K121+824孙家庄1号桥计划开工日期：计划完工日期：施工负责人（签字）：年月日质检负责人（签字）：年月日附件：K121+824孙家庄1号桥空心板张拉及压浆分项工程开工报告1、分项工程概况；2、进度计划；3、施工方案及主要工艺；4、质量控制指标及试验检测项目、频率和方法；5、质量、安全、环保措施；6、施工设备进场签认单；7、原材料及标准试验审批表；8、工程交底卡（技术和安全环保交底）；项目经理：（盖章）日期：年月日专业监理工程师意见：签字：日期：年月日驻地监理工程师意见：签字：日期：年月日施工单位呈报两份，审查批复后驻地办留一份，退施工单位一份。
监表18 施工设备进场报验单施工单位：山西平阳路桥有限公司省道洪永线改建工程HY3项目部合同段号：HY3监理单位：山东恒建工程监理咨询有限公司洪永线改建工程总监办编号：致监理工程师王夕玉：下列施工设备已按规定要求进场，请查验签证，准予在工程中使用。
附件：机械的主要技术指标及最大生产能力。
项目经理：（盖章）日期：年月日设备名称规格型号合同数量进场数量进场日期技术状况拟用何处混凝土拌合站JS1000 1 2015.08 良好发电机 1 2015.08良好混凝土运输车10m3 2 2015.09良好表面振动器 2 2015.09良好插入式振动器 2 2015.09良好钢筋弯曲机 3 2015.09 良好钢筋调直机 1 2015.09良好钢筋切断机GQ-40 1 2015.09 良好交流电焊机 5 2015.09 良好专业监理工程师：日期：年月日驻地监理工程师：日期：年月日由承包人呈报两份，签发后承包人和驻地办各存一份。
山西省集中连片特困地区省道洪永线车家坡至岔口段改建工程K121+824孙家庄1号桥空心板张拉、压浆工程开工报告山西平阳路桥有限公司省道洪永线改建工程HY3项目部孙家庄1号桥空心板张拉、压浆施工方案一、工程概况该小桥中心里程K121+824，上部为钢筋混凝土空心板。
该小桥与路线前进方向右偏角90o,桥梁全长32m，设计为1-16m空心板桥。
桥梁板长16米，共8块板，其中中板6块，边板2块，设计砼强度C50，板高0.8米,中板顶宽1.04米，底宽1.24米；边板顶宽1.745米，底宽1.24米，后张钢筋预应力空心板。
预应力钢筋采用抗拉强度标准值fpk=1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线。
锚具采用15-3、15-4和15-5型，千斤顶型号1500KN，预应力钢束采用两端同时张拉，锚下控制应力为:0.75fpk=1395MPa。
预应力筋弹性模量EP=1.98×105MPa，预应力钢筋孔道压浆水泥浆标号C50（水灰比0.4-0.5之间）。
孔道压浆水泥采用威顿52.5#普通硅酸盐水泥，压浆压力要求0.5-0.7MPa。
二、施工时间计划开工日期2015年11月20日。
三、人员、材料、机械配置情况1、项目部人员安排职务姓名人数主要职责项目负责人薛玉海 1 负责全面工作技术负责人崔克文 1 负责现场施工技术管理施工负责人尹峰 1 负责施工现场的施工管理、组织协调现场负责人张培良 1 负责施工现场技术及施工质量测量员李葳 1 负责施工现场测量放样及外形检查技术员孙赟 1 负责施工现场技术质检员张伟 1 负责施工现场施工质量的检测试验员任晋磊 1 负责试验检测，配合比的验证等2、施工作业队作业队长： 1人技术员： 1人张拉工：4人压浆工人：4人电焊工： 1人普通工： 2人3、施工材料（1）预制空心板：混凝土标号C50，配合比报告已批复；现浇封端混凝土设计数量0.27m3，混凝土标号C40，配合比报告已批复；（2）其它原材料各项原材料进场后已按试验检测频率进行了试验，并符合规范要求。
水泥：威顿 P.O52.5预应力钢筋采用抗拉强度标准值fpk=1860MPa，公称直径d=15.2mm的低松弛高强度钢绞线锚具：采用15-3型、15-4型和15-5型系列锚具及其配件；预应力管道采用圆形金属波纹管。
预应力钢束明细表板位钢绞线编号下料长度(mm) 束数张拉端锚具(套) 波纹管长(m) 备注1 168072 4×15-4 30.6中板2 16857 2 4×15-3 30.81 168072 4×15-5 30.6边板2 16857 2 4×15-4 30.7水泥浆配合比：水泥：水：压浆剂=1475:438:1474、施工机械设备汽车吊 1台发电机 1台电焊机 2台千斤顶 2台油泵 2台压浆泵 1台四、施工方案预制空心板预应力钢束必须待现场同条件养护混凝土立方体试件达到强度等级的85%后，且混凝土龄期不小于7天。
方可进行预应力筋张拉及孔道压浆、封锚工作，为保证张拉工序的顺利进行和工程质量采取如下措施：1、张拉前准备选派有张拉经验的人员进行合理分工，对锚具安装人员、千斤顶安装人员、油泵操作人员都进行明确责任；委托具有检测资质的检测单位做好钢绞线的各项试验和千斤顶的标定，并根据实测的钢绞线弹性模量复核理论伸长量，张拉设备使用前，根据千斤顶及压力表的检验报告，确定压力表读数与张拉力之间一一对应关系曲线。
报监理工程师批复。
千斤顶安装时，工具锚与前端的工作锚对正，工具锚与工作锚之间的各根预应力筋不得错位、扭绞。
实施张拉时，千斤顶与预应力筋、锚具的中心线位于同一轴线上。
2、张拉原则及张拉步骤1）清孔、穿孔：预应力钢绞线下料时要采用机械方法切割。
下料长度=孔道设计长度+张拉机具工作时所需的长度。
钢束制作要顺、直、匀、绑扎应牢固，同束钢绞线应采用同炉、同批、同强度的预应力钢材，编好的钢绞线应置于平坦的场地妥善保管。
制作钢铰线束：展开钢绞线，剔除死弯，在小槽钢槽内锯断、挡板控制下料长度并穿束。
2)张拉原则：张拉采用双控，两端同时张拉，锚下控制应力为0.75fpk=1395MPa。
张拉顺序为：左N1 右N2 右N1 左N2。
N2 N2N1 N13）张拉步骤：安装工作锚环—安装工作夹片—安装限位板—安装千斤顶—安装工具锚—安装工具锚夹片—安装工具锚挡板—张拉开始—量测伸长—锚固。
安装锚具及千斤顶注意事项：○1锚环、夹片使用前必须清洗干净，不得有油污。
○2钢绞线外伸部分保持干净，并保证足够工作长度。
○3穿入工作锚的钢绞线束要顺直，两端对号入座，不得使钢绞线互相缠绕。
○4工作锚必须与孔道对中，三个夹板之间隙要均匀，夹片安装完毕，其外露长度应一致偏差不超过3mm。
夹片露出锚具长度不得大于限位器限位量。
○5限位板的安装要保证与工作锚对中，限位板与锚环要靠紧。
○6安装千斤顶时，先将张拉油缸伸出2—4cm，不要推拉油管及接头。
油管应顺畅，不得弯曲过大或扭结成团，并且千斤顶的空心要对正工作锚和限位板。
○7安装工具锚前锚孔必须对中，且均匀涂上一层厚约0.5mm的腊质润滑油，以使张拉完毕后能自动松开。
工具锚必须采用专用的工具锚，不得用工作锚代替。
工具锚、限位板之间的钢绞线必须保持顺直，不得互相扭结。
4）张拉操作○1张拉从两端同时进行，专人操作，专人指挥，保证两端千斤顶升降压，测伸长等工作基本一致。
○2张拉至初应力0.15σcon时，量一下伸长，作为测量伸长值起点。
○3升压至0.3σcon时，量伸长值，做为推算伸长△L2。
○4继续升压至σcon，持压2min，测量伸长值△L1。
○5锚固。
缓缓打开油泵回油阀，钢绞线自动回缩，夹片自动跟进锚固。
○6预应力筋张拉及放松时，均应填写施工记录。
5）预应力空心板张拉理论伸长量计算：空心板钢绞线为直线段加曲线段的方式布置，因此为使空心板钢绞线理论伸长量能更符合实际情况，在计算时，分别计算出曲线段的伸长量和直线段的伸长量，将伸长量累计相加得出的总伸长量便为钢绞线的理论伸长量。
预应力空心板张拉伸长量计算按后张法预应力曲线两端张拉规定进行分段计算伸长量，其计算公式为：△L=P P L/A P E P和P P=P（1-e-（kx+uθ））/（kx+uθ）式中：P为预应力筋张拉端的张拉力（N）P P为预应力筋的平均张拉力（N）直线筋取张拉端的拉力{两端张拉的曲线筋按P P=P（1-e-（kx+uθ））/（kx+uθ）x为从张拉端到计算截面的孔道长度（M）；θ为张拉端至计算截面曲线孔道部分切线的夹角之和（rad）；k为孔道每米局部偏差对摩擦的影响系数，取K=0.0015；u为预应力筋与孔道壁的摩擦系数，u=0.25；L为预应力筋的长度（mm）；Ap为预应力筋的截面面积（mm2）；Ep为预应力筋的弹性模量（N/mm2）Ep=1.98*105Mpa，钢绞线A=139mm2；中板、边板空心板钢绞线伸长量○1N1束两端的伸长量直线段△LAB 1.84m段=6.19mm曲线段△LBC0.524m段=9.73mm直线段△LCD3.939m段=37.99mm理论伸长量△L=(△LAB+△LBC+△LCD) *2=(6.19+9.73+37.99)*2=10.78mm②N2束两端的伸长量直线段△LAB 1.84m段=12.45mm曲线段△LBC0.524m段=8.45mm直线段△LCD3.939m段=30.15mm理论伸长量△L=(△LAB+△LBC+△LCD) *2=(12.45+8.45+30.15)*2=10.68mm 6）实际伸长值的量测及计算方法如下：预应力钢绞线张拉前，先调整到初应力0.15σk，伸长值从初应力开始量测。
实际伸长值：△Ls=△L1+△L2式中：△L1—从初应力0.15σk至最大张拉力σk间的实测伸长值。
△L2—从初应力以下推算伸长值，采用相邻级的伸长值。
可采用0.3σk -0.15σk时实测伸长值。
张拉实行双控，预应力控制为主，伸长值进行校核为辅，实际伸长值与理论伸长值之差应控制在理论伸长值的6%之内。
后张拉预应力钢绞线，在张拉过程中应仔细做好张拉记录，每束钢绞线断丝、滑丝不得超过1根（丝），发生断丝、滑丝时，立即停止张拉，采取符合规范的措施，并在监理工程师批复后方可继续张拉。
两端张拉同一束钢绞线时，宜两端同时张拉，然后锚固。
两端千斤顶的升降压、划线、测伸长值及插垫、持荷或消压、终拉锚固，应严格控制，协调一致。
预应力筋在张拉控制应力达到稳定后，方可进行锚固。
锚固完毕并经检验确认合格后方可切割端头多余的预应力筋，切割时采用砂轮锯，严禁采用电弧进行切割，同时不得损伤锚具。
切割后预应力筋的外露长度不应小于30mm,且不小于1.5倍预应力筋直径。
3、孔道压浆及封锚每束张拉应力值均由设计确定且在张拉锚固后48小时内进行压浆、封锚，待强度满足要求后，可移梁架设安装。
