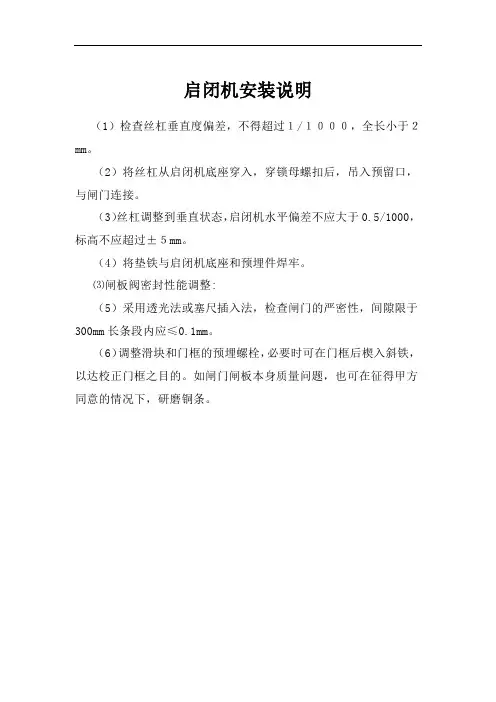

启闭机安装指导书

中国水利水电第十工程局

作业指导书

启闭机安装二O 一一年六

月三十日批准：曾竟审核：苏利峰

校核：伍小安编写：王寿庆

一、前言

本文介绍启闭机及其附件安装的施工方法，同时对施工机械、施工材料、施工人员、施工作业环境和安全作了相应的要求。对施工程序、检验和测试方法及手段、各阶段质量检查、验收标准和记录作出了明确规定。相关的施工质量验收表格和单元施工质量评定表格作为附件附后。

编写本作业指导书所引用的规范、标准：

DL/T 5018-2004 《水利水电工程刚闸门制造、安装及验收规范》

SL 27-91 《水闸施工规范》

GB 11345-89《钢焊缝手工超声波探伤方法和探伤结果分析》

GB 3323-87《钢熔化焊接接头射线照相或质量分析》

GB 8923-88《涂装前钢材表面锈蚀等级或除锈等级》

SL 105-95《水工金属结构防腐蚀规范》

以下文件，应同时作为安装及质量验收的重要依据：

1)合同文件的专门规定。

2)设计图纸及厂家到货的随机图纸资料；

3)出厂合格证、检查、验收记录

*-测埋件二期砼浇无水全行程启

1闭操作试验

液压油缸挂装

启闭机空载试验整

作静水全行程启

闭操作试验

作动水' 行程启闭

操作试验

无水全行程联机构安装

静水全行程启闭操作试验

清扫、防腐

动水全行程启同步操调整试验

清扫、防腐验收、移交

验中、间连接轴逹

1.3、移动式启闭机（台车、门机）

启闭机（启闭机行走

小车）安—

1 F

怜车机架直接吊

机房、走梯、走台

等附件安装

门机行走机构全行程试验

电气设备安装

、启闭机安装流程及工艺措施

启闭机结构型式主要有：固定卷扬式、液压式、移动台车式、门机等几种

重量，以便确定吊装方案。

1、安装流程

1.1、固定卷扬式

形式。安装前首先熟悉图纸, 了解启闭型式、安装位置以及结构件的外形尺寸、

1.2、液压启闭机

清点、检查设备零部件

安装准备

—r-

安装准备二I二二设置

安装控制点制点

机座吊装

，设-

拆除线架及杂物

清点设备、零部件

启闭机空载试运转机座吊装

机座调整、就位、埋件焊接加固

整检测就位格埋件焊接加固

启闭机和门叶

连接作负荷试验液压泵站安装就位

埋件二期砼浇筑

管路耐压试验

电机相序调

安装准备

加固、焊

2.1、固定卷扬机式

A 、技术准备工作：在熟悉图纸的基础上绘制测量放点图， 配合测量人员进 行放点

工作，所有的控制点必需做出重要标志，并向各班组人员进行技术交底。

B 、安装工器具准备：水准仪、拉紧器、压机（5t 、10t ）、楔子板、粉线、 1m 钢板

尺、手拉葫芦、扳手、线垂（2kg ）、卷尺、水平尺、简易三角架制作等

C 、安装要求：

① 、设备检查：制作厂家设备到达安装现场后，根据图纸应对到货设备进 行全面检

查（质量、数量），合格后方可进行安装工作。

② 、分安装控制点线：根据图纸找出纵、横向中心（吊点中心），分别找 出联轴器

法兰盘的最高点、卷筒轴的中心线（固定卷扬式启闭机）。纵、横向中 心线（液压启闭机）所有的点线应作出明显的标记，对于门式移动启闭机将作单 独介绍

尺寸调整：如果启闭机的安装高程比启闭机平台高很多（100~200mm ）, 吊装前根据

这个数据制作相应的支墩， 放在机架下面，施工时就相当安全。如果 在起吊设备许可的情况下，在吊装设备的时候就完成启闭机各部件的的粗调工 作。精调：用压机将启闭机调整到设计安装高程，水准仪检测调整情况。用拉紧 器调整起吊中心（横向中心）、纵向中心（孔口中心），由于制造、组装的误差， 起吊中心、纵向中心不可能绝对垂直，但是误差必需控制在土 3mm 内。对于双

吊点启闭机，还必需控制联轴器的同轴度，联轴器的倾斜度不应大于

30'（可 以根据联轴器的长度，计算出高差来控制）。

③ 、加固：安装完毕后，进行地脚螺栓点焊，待尺寸复查合格后，进行地 脚螺栓加

固。如果是双螺母的地脚螺杆，就只焊螺栓与基础板的焊缝。如果是单 螺母，要先焊螺杆与基础板的焊缝再将螺杆与机架进行点焊。 将支架上用钢板以 及楔子板楔紧。将螺母拧紧，复测合格后移交土建进行二期砼浇筑。

④ 、联接轴安装：根据联轴器的重量来确定联轴器的吊装方式，在人无法 抬起的情

况，制作一个承受 3t 的简易三角架。挂一个 3t 手拉葫芦，把它架在联 接轴的中点上。 选一标准轨道段作为门机组装工作面 启闭机静载试验

验收、移交

2

启闭机动载试验

清扫、防腐或涂装

首先将两卷筒上的压板调在同一个位置上，机架上的法兰盘取下（作上记号），并对连接轴的齿轮进行清扫，将法兰盘安装在联接轴上，安装的位置左、右必需对应。用手拉葫芦将其吊起来装，尽可能将法兰盘两端间隙调均匀。法兰盘螺丝必需打紧，否则会影起震动的。

⑤、附件安装：包括钢丝绳、电气设备。房顶、爬梯根据图纸安装就可以就不作介绍了。钢丝绳，安装前在条件许可下，将根据设计尺寸测量实际到货的钢丝绳长度，确定每根钢丝绳误差的大小和合理选用钢丝绳。穿钢丝绳的缠饶方式应按照设计图纸的要求进行，缠绕在卷筒上的钢丝绳长度，必需是在下极限位置时，留在卷筒上的圈数不得小于4卷，其中2圈作为固定用，当吊点在上极限位置时钢丝绳不能缠绕到卷筒的光筒部位。双吊点启闭机，钢丝绳拉紧后两吊轴中心线应在同一水平线上，可以用水准仪测量。其高差在孔口内不得超过5mm。电气设备的安装应符合SD315 规程要求。

2.2、移动式门机（台车）移动式门机主要由以下几部份组成：轨道、行走机构、门腿、启闭机平台、启闭机以及附件（启闭机房、爬梯、电气设备）组成。根据布置结构，也就确定了安装顺序，由下向上安装。移动式台车主要由以下几部分组成：轨道、行走机构、机架、启闭机及附件组成。

A、轨道安装：轨道的安装质量将直接影响到整个门机的安装质量，所以必需控制好轨道的安装质量。

①、首先安装轨道地脚螺杆，与一期插筋焊接。尽可能保证垫板中心与轨道中心重合，为了方便高程的调整，将垫板的下方也装一个螺母。

②、用水准仪将所有垫板调整到轨道安装的设计高程，并用水平尺将其调水平，在适当位置焊接线架，用经纬仪将轨道中心返到线架，便于安装时测量。

③、将轨道放上后，用压板来调节轨道中心，并用水准仪来调整轨道安装高程。轨道中心应控制在土1mm，全行程上最高点与最底点之差不应大于2mm，两平行轨道的接头位置应错开，其错开的距离不能等于前后轮的轮距，否则就有两个轮子同时在接头处通过。接头处上、左右错位不大于1mm。两轨道跨距必需控制在土2.5mm（L v 10m）和土4mm （L > 10m）。安装完毕后将压板压紧，进行整体复查合格后移交土建浇筑砼，待砼强度合格后进行下一步工作。

B、行走机构安装：行走机构安装时必需保证，上、下游同侧车轮的同位差不得大于2mm,同一平衡梁下的车轮同位差不得大于1mm。必需保证行走梁水平，检查门腿中心对角线以及断面尺寸。检查合格后，用角钢进行加固，将两根行走梁连接成一个整体，并
