丹佛斯变频器FC360使用说明

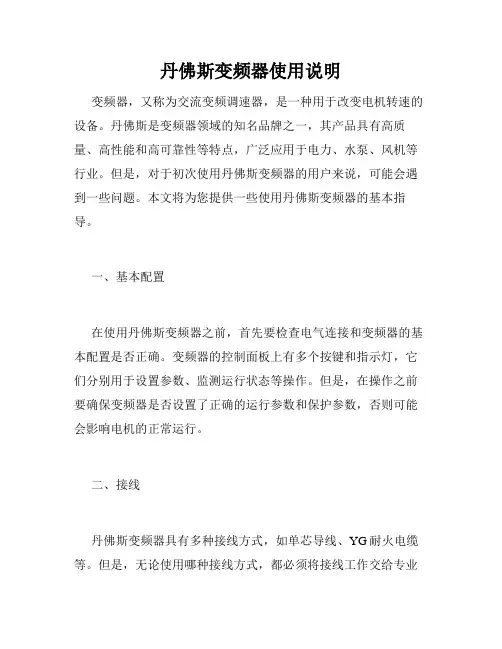

丹佛斯变频器使用说明
丹佛斯变频器使用说明变频器,又称为交流变频调速器,是一种用于改变电机转速的设备。
丹佛斯是变频器领域的知名品牌之一,其产品具有高质量、高性能和高可靠性等特点,广泛应用于电力、水泵、风机等行业。
但是,对于初次使用丹佛斯变频器的用户来说,可能会遇到一些问题。
本文将为您提供一些使用丹佛斯变频器的基本指导。
一、基本配置在使用丹佛斯变频器之前,首先要检查电气连接和变频器的基本配置是否正确。
变频器的控制面板上有多个按键和指示灯,它们分别用于设置参数、监测运行状态等操作。
但是,在操作之前要确保变频器是否设置了正确的运行参数和保护参数,否则可能会影响电机的正常运行。
二、接线丹佛斯变频器具有多种接线方式,如单芯导线、YG耐火电缆等。
但是,无论使用哪种接线方式,都必须将接线工作交给专业人士进行,以确保电气连接的正确性和可靠性。
在接线之前,应该仔细阅读相关的接线图,了解电气连接的具体细节。
三、启动检查启动丹佛斯变频器之前,需要进行一些基本的检查工作。
首先,要检查电源是否正常。
然后,要检查变频器的控制面板上是否有报警或故障信号。
如果出现报警或故障信号,需要尽快排除故障。
最后,要启动电机,并使用万用表测试电机的电流、电压等参数,以确保电机正常运行。
四、参数设置丹佛斯变频器具有多种参数设置,如运行频率、转速控制方式、过载保护、速度限制等。
在使用之前,需要根据实际情况设置相应的参数。
如果不熟悉参数设置,建议查看相关的手册或咨询售后服务人员。
五、故障排除在使用丹佛斯变频器时,可能会出现各种故障,如输入电压过高、输出电流过高等。
当出现故障时,应该立即停机,并按照提示进行检查和排除故障。
需要注意的是,在排除故障之前,要先切断电源,以确保安全。
总之,丹佛斯变频器具有多种优势和应用特点,在使用之前,需要仔细了解相关的基本知识和操作规程。
对于不熟悉丹佛斯变频器的用户来说,建议咨询相关的专业人士或查看相关的资料,以提高使用效率和安全性。
丹佛斯变频器操作及报警说明
丹佛斯变频器操作及报警说明哎呀,要说这丹佛斯变频器啊,那可真是个厉害的家伙!在很多工业控制领域都发挥着重要作用。
我记得之前有一次去一家工厂参观,就亲眼见识了它的厉害。
当时我走进那个车间,机器轰鸣,各种设备有条不紊地运转着。
在角落里,有一台大型设备旁边的控制面板上,就装着丹佛斯变频器。
操作师傅熟练地在上面进行着各种操作,我在一旁好奇地看着。
咱们先来说说这丹佛斯变频器的操作吧。
它的操作界面相对来说还是比较简洁易懂的,几个主要的按键和显示屏,能让您快速找到需要的功能。
比如说,启动和停止按钮,就像控制机器的开关一样,轻轻一按,设备就开始或者停止工作啦。
还有调速的旋钮,顺时针转,速度加快;逆时针转,速度减慢。
操作起来那叫一个方便!在设置参数的时候,您得小心谨慎。
不同的应用场景需要不同的参数设置。
就像给一个运动员准备装备,不同的比赛项目,装备得合适才行。
比如,在控制电机转速的时候,您得根据实际需求来设定最高转速和最低转速,要不然电机可能就会像脱缰的野马,或者像没吃饱饭的老牛,干活不给力。
再说说这报警功能。
它就像是设备的“警报员”,一旦有啥不对劲,立马给您发出信号。
常见的报警有过流报警、过载报警、过热报警等等。
比如说过流报警,这就好像是电路里的电流突然变成了汹涌的洪水,超过了变频器能承受的范围,它就会“滴滴滴”地响起来,提醒您赶紧处理,不然可能会造成设备损坏。
有一次,我看到那个操作师傅正在忙别的事情,突然变频器发出了过载报警。
显示屏上的红灯不停地闪烁,声音也特别急促。
师傅赶紧跑过来,查看了一下参数,发现是因为物料运输过多,导致电机负担过重。
他迅速调整了一下物料的输送量,然后按下复位按钮,变频器又恢复了正常工作。
其实啊,要想熟练操作丹佛斯变频器,并且能及时处理各种报警情况,不仅需要熟悉它的操作手册,还得多实践、多积累经验。
就像学骑自行车一样,刚开始可能会摇摇晃晃,但多骑几次,就能掌握平衡,轻松驾驭啦。
所以啊,朋友们,只要您用心去了解丹佛斯变频器,按照正确的方法操作,留意它的报警提示,就能让它为您的生产工作发挥出最大的作用,让您的设备运行得稳稳当当!。
Danfoss FC360调试手册
Danfoss FC360变频器调试手册项目:ShanMalay项目号:961782关键词:作者: Peng Haiyang日期:2019年11月1日目录1.文档使用指南 (1)2.调试软件的安装 (1)3.通信设置及操作 (1)3.1软件与变频器通信类型的创建 (1)3.2软件与变频器在线通信 (3)3.3通过软件实现变频器参数的修改、备份、上传和下载 (7)4.参数设置 (10)4.1与PLC通信的参数(只列出需要修改的参数) (10)4.2与电机相关的参数(只列出需要修改的参数) (11)4.3恢复出厂设置 (11)5.FC360的报文类型及结构 (11)6.PLC的硬件配置 (14)6.1安装GSD (14)6.2配置变频器 (15)1.文档使用指南该文档主要介绍了如何用MCT10 Set-up Software 调试Danfoss FC360系列带PN通信的变频器。
包括调试软件的安装,调试软件与变频器的通信设置、操作及对应PLC控制的相关参数的设置等。
2.调试软件的安装本文档以MCT10 Set-up Software为例进行说明,单击安装软件,根据安装引导提示很容易完成安装。
在安装过程中需要输入下列信息:CD key:12314500图例图例123 4 53.3通过软件实现变频器参数的修改、备份、上传和下载软件和变频器成功在线通信后,可以对在线的变频器参数进行修改、备份、上传和下载等操作。
4.参数设置4.1与PLC通信的参数(只列出需要修改的参数)4.2与电机相关的参数(只列出需要修改的参数)该项目中选用PPO4报文,输入输出各6个字。
报文具体说明见下表:start bw W#16#847C //stop W#16#43C //start fw W#16#47C6.PLC的硬件配置6.1安装GSDFC360的GSD文件如下图所示:按下表操作,在step7中安装GSD文件。
意见反馈。
FC360 快速指南 (MG06A241)
3 3 4 4 6 7
8 8 9 9 9
10 10 11 13 13 13 14 14 14 15 15 16 16
17 17 17 17 18 18 20 21 22
26
29 29
1
目录
VLT® AutomationDrive FC 360 快速指南
6.2 警告和报警类型
29
6.2.1 警告
29
电压 [V]
最短等待时间 [分钟]
4
380-480
0.37-7.5 kW
即使警告指示灯熄灭,也可能存在高压!
15 11-75 kW
放电时间
符号 本手册使用了下述符号。
警告
表明某种潜在危险情况,如果不避免该情况,将可能导致死 亡或严重伤害。
MG06A241 - VLT® 是 Danfoss 的注册商标
CAUTION:
SEE MANUAL
WARNING:
STORED CHARGE DO NOT TOUCH UNTIL 4 MIN. AFTER DISCONNECTION RISK OF ELECTRIC SHOCK-DUAL SUPPLY DISCONNECT MAINS AND LAODSHARING BEFORE SERVICE
On Warn
Alarm
D Hand On
OK Reset
Auto On
图 1.3 Hand On(手动启动)、Off/Reset(停止/复位)和 Auto On(自动启动)键在 LCP 上的位置
• 按 [Hand On](手动启动)键,可以向变频器发
出本地启动命令。按 [▲] 和 [▼] 可加减速度。
有关 LCP 操作的说明,请参阅 4 用户界面和编程。
丹佛斯变频器使用说明(一)
丹佛斯变频器使用说明(一)引言概述:丹佛斯变频器是一种用于调节电机运行速度的装置。
它广泛应用于工业生产中,可以提高生产效率,降低能耗,并实现精确的速度控制。
本文将介绍丹佛斯变频器的使用说明,包括安装前的准备工作、变频器的连接,以及调试和操作方法。
正文:一、准备工作1. 确保安装场所的环境符合要求,避免过高的温度、湿度等因素对变频器运行的影响。
2. 检查供电电源和电机的参数是否符合变频器的要求。
3. 熟悉丹佛斯变频器的参数设置和操作界面。
二、变频器连接1. 将变频器固定在合适的位置上,确保固定牢固,并腾出足够空间进行连接。
2. 连接供电电源,注意遵循正确的接线方法,并检查电源线是否接地良好。
3. 连接电机,根据电机类型和参数选择合适的接线方式,确保连接正确牢固。
三、调试方法1. 启动变频器,并通过操作界面进入参数设置界面。
2. 根据具体应用需求,设置变频器的运行参数,如频率范围、加速度、减速度等。
3. 调试电机,通过逐步增加输出频率,观察电机运行情况,并根据需要进行调整。
4. 检查变频器的保护功能是否正常,如过载保护、过热保护等。
四、操作方法1. 启动和停止电机:通过操作面板上的启停按钮实现电机的启动和停止。
2. 频率调节:可以通过操作面板上的频率调节按钮或者外部信号进行频率的调节。
3. 故障排除:当变频器出现故障时,可通过故障报警显示屏上的错误代码进行故障排查,或者参考用户手册中的故障排除指南。
五、总结丹佛斯变频器是一种高效、可靠的调速设备,能够满足各种运行要求。
在使用变频器前需进行充分的准备工作,正确连接变频器和电机,并进行参数设置和调试。
通过操作界面上的按钮和显示屏,可以方便地操作和监控变频器的运行状态。
掌握了这些使用方法,您将能够更好地利用丹佛斯变频器,提高工作效率,降低能耗。
注意:以上内容仅为示例,实际编写文档时请根据具体情况进行调整和完善。
丹佛斯变频器FC360使用说明
使用说明一、FC360的功能二、FC360本机面板使用HandON从出厂设定开始(未接控制线),首先,按【Off Reset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【Off Reset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Hand on】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【Off Reset】键停止。
设定的频率值将保持,再次按【Hand on】键,将从运行最后的设定值。
三、FC360参数设定方法:通用的参数设定方法:首先,按【Off Reset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【Off Reset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤按下表设定:2、在网络上添加新设备,FC-360(图是FC300的)3、选择PPO类型4、设定变频器地址:9-18变频器8-30为【0】,FC协议;5、联机,看变频器是否还有W34报警。
如有重新上电。
6、通讯指令:命令内容控制字“047C”变频器启动,“043C”变频器停止;变频器接受的命令内容可以在16-00中查看,如果是047C,则字节为正序,如果是7C04,则需要交换高低字节的顺序;所有通讯字都需要处理。
丹佛斯变频器FC360使用说明
使用说明一、FC360的功能二、FC360本机面板使用HandON从出厂设定开始(未接控制线),首先,按【OffReset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【OffReset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Handon】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【OffReset】键停止。
设定的频率值将保持,再次按【Handon】键,将从运行最后的设定值。
三、FC360参数设定方法:通用的参数设定方法:首先,按【OffReset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【OffReset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤按下表设定:1、首先,设定1-00,1-01,1-10,及1-24,1-25,1-26(按电机铭牌)2、电机自学习AMA,设定1-29,为【1】,按OK键,按【Handon】键,等待,经过一段时间,会显示“按【OK】键完成AMA”,按下【OK】键完成。
3、输入电机反电动势1-40;输入电缆长度1-424、输入其它参数;5、试运行。
丹佛斯变频器FC使用说明.doc
使用说明一、 FC360的功能二、 FC360本机面板使用 HandON从出厂设定开始(未接控制线),首先,按【OffReset 】键使变频器处于停止状态,设定参数5-12 改为【 0】,退出到 Status 状态,这时,还是【 OffReset 】键上的灯亮,按【 OK】键,面板中心显示 4 位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Handon】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【 OffReset 】键停止。
设定的频率值将保持,再次按【Handon】键,将从运行最后的设定值。
三、 FC360参数设定方法:通用的参数设定方法:首先,按【OffReset 】键使变频器处于停止状态,按【MENU】键显示 OM1状态此时在按一次【 MENU】键则进入菜单 1 模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【 ok】键保存此次修改的参数。
若按【 back】键则取消修改。
四、参数初始化修改参数 14-22 设定为 2(初始化),然后从新上电,此时报警为 A80,按【OffReset 】键复位后红色报警等已灭,但显示窗口仍有 A80 报警显示,变频器需再次从新上电。
五、参数复制到 LCP面板。
修改参数 0-50 参数,当 0-50 ,设为【 1】所有参数到 LCP,从变频器拷贝参数到面板,等待完成。
设为 [2] 则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【 0】。
六、使用同步电机的设定步骤按下表设定:ID Description Description FC-360 设定值100 ConfigurationMode 配置模式openloop101 MotorControlPrinci电动机控制原理VVC+ ple110 MotorConstruction 电动机机构PM,nonsalientSPM124 MotorCurrentInom[A电机额定电流电机名牌]125 MotorNominalSpeed[电机额定转速电机名牌RPM]126 MotorCont.RatedTor 电动机持续额定转电机厂家提供queMnom[Nm] 矩129 AMA 自动电动机调整可以做 AMA自学习高级参数130 StatorResistanceRs定子阻抗 Rs 电机厂家提供数值除以 2 [Ohm]137 d-axisInductanceLdd 轴电感 Ld 电机厂家提供数值除以 2[mH]139 MotorPoles 电机级数电机极数140 BackEMFat1000RPM[V 1000 转时后感应电电机厂家提供_RMS/1000RPM] 势142 MotorCableLength 电缆长度( M)单位米300 参考值方向参考值方向303 MaximumReference[H最大参考值根据情况定z]341 Ramp1Rampuptime 斜坡加速时间根据负载情况设定342 Ramp1Rampdowntime 斜坡减速时间根据负载情况设定414 MotorSpeedHighLimi电动机速度上限根据电机设定t[Hz]419 MaxOutputFrequency最大输出频率根据电机设定[Hz]1401 SwitchingFrequency开关频率根据情况设定[kHz]458 电机缺相功能始终为禁用FC360-22K11341000155[1],[handON], 等待 -- ,[OK](110)可学习,(3.6 )可学习(8)可学习320(手动输入)3090HZ5590HZ98HZ2K11、首先,设定 1-00,1-01,1-10,及1-24,1-25,1-26(按电机铭牌)2、电机自学习 AMA,设定 1-29 ,为【 1】,按 OK键,按【 Handon】键,等待,经过一段时间,会显示“按【OK】键完成 AMA”,按下【 OK】键完成。
丹佛斯变频器FC使用说明
使用说明一、FC360的功能二、FC360本机面板使用HandON从出厂设定开始(未接控制线),首先,按【OffReset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【OffReset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Handon】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【OffReset】键停止。
设定的频率值将保持,再次按【Handon】键,将从运行最后的设定值。
三、FC360参数设定方法:通用的参数设定方法:首先,按【OffReset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【OffReset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤按下表设定:1、首先,设定1-00,1-01,1-10,及1-24,1-25,1-26(按电机铭牌)2、电机自学习AMA,设定1-29,为【1】,按OK键,按【Handon】键,等待,经过一段时间,会显示“按【OK】键完成AMA”,按下【OK】键完成。
3、输入电机反电动势1-40;输入电缆长度1-424、输入其它参数;5、试运行。
丹佛斯变频器使用说明(二)2024
丹佛斯变频器使用说明(二)引言概述:本文将对丹佛斯变频器的使用进行说明,旨在帮助用户正确操作变频器并获取最佳效果。
通过本文,读者将了解到变频器的安装步骤、参数设置、运行指南以及故障排除等相关内容。
正文内容:1. 变频器的安装步骤:- 确定安装位置:选择一个离电源稳定、通风良好且不受直射日光的位置。
- 连接电源:根据变频器的额定电压和电流要求,正确接线并确保良好接地。
- 连接输电线路:依据负载需求和变频器输入/输出规格,连接适当的输电线路。
- 安装散热装置:若变频器功率较大,需安装散热装置以确保正常工作温度。
2. 变频器的参数设置:- 打开变频器菜单:通过连接上电源,按下相应按钮以进入参数设置菜单。
- 设置运行频率:根据负载需求,设置变频器的运行频率,确保负载能正常工作。
- 调整启停时间:根据实际需要,调整变频器的启动和停止时间,以避免负载过大或过小。
- 设置保护参数:根据负载特性,设置变频器的过流、过压等保护参数,以确保负载和变频器的安全。
- 保存参数设置:设置完毕后,将参数保存并退出菜单,使其生效。
3. 变频器的运行指南:- 启动变频器:按下启动按钮,变频器将启动,并根据参数设置开始变频工作。
- 监控运行状态:通过变频器的显示屏,监控负载的运行状态、电压、电流等参数,及时调整参数以达到最佳工作效果。
- 调整变频率:根据负载需求,随时调整变频器的运行频率,以适配负载的工作要求。
- 注意安全问题:在操作和维护变频器时,务必遵循相关安全规范,避免触电、高温烫伤等危险。
- 定期维护保养:根据变频器的使用频率和环境条件,定期进行清洁和维护,保持变频器的正常工作状态。
4. 变频器的故障排除:- 检查电源:先检查电源线路是否正常连接,电源是否供电稳定。
- 观察显示屏:观察变频器的显示屏,查看是否显示故障代码或报警信息。
- 检查参数设置:检查变频器的参数设置是否正确,是否有误操作导致故障。
- 联系维修人员:若以上排除方式无效,及时联系专业维修人员进行故障排查和修复。
变频器VLT-FC-360(丹佛斯)
小心
表明某种可能仅导致设备或财产损害事故的情况。
注意
表明应注意所强调的信息,以避免错 误或以免设备无法达到最佳性能。
MG06A341 - VLT® 是 Danfoss 的注册商标
安全性
VLT® AutomationDrive FC 360 快速指南
MG06A341 - VLT® 是 Danfoss 的注册商标
25.0 Hz 50.0 Hz [8] 启动时) [2] 惯性停车 [23] 菜单选择 运行 报警
3 安装
3.1 机械安装 3.2 电气安装
3.2.1 一般要求 3.2.2 接地要求 3.2.2.1 漏电电流 (>3.5 mA) 3.2.3 主电源接线、电动机接线和接地示例 3.2.4 控制线路 3.2.4.1 访问 3.2.4.2 控制端子类型 3.2.4.3 控制端子功能 3.2.4.4 使用屏蔽控制电缆 3.3 串行通讯
1 R1 2
3 4 R2 5 6
参数设置
菜单 1
0-10(有效菜单) [9] 多重菜单
0-12(联接菜单) [20] 联接
1-00(配置模式) [0] 开环速度
3-00(参考值范 [0] 最小-最大
围)
3-15(参考值来源 [1] AI 53
1)
3-16(参考值来源
2)
4-12(电动机下 25.0 Hz
130BC437.10
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32
FC- 3 6 0H
T 4 E 2 0 H 2 X X C D X X S X X X X A X BX
丹佛斯变频器说明书
丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障( CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING 报警27:电机U相缺失(MISSING V)报警28:电机V相缺失(MISSING W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
丹佛斯FC 360系列变频器基本参数调试以及讲解
丹佛斯FC360系列变频器基本参数调试以及讲解前言:丹佛斯FC-360系列变频器功率范围在0.37-75KW,更高功率对应的型号为FC-361系列,功率范围在90-315KW,这两种型号的参数组功能定义是一样的,有个别的参数值对应的功能会不一样,例如模拟量输出选择,总体来说丹佛斯变频器主要用于重负载的场合比较多,对于控制方面略有欠缺,参数说明字面的意思与国内大多数变频器不同,以下内容仅供学习参考使用。
1、数字式本地控制面板LCP21分为4个功能区。
A.数字显示。
B.菜单键。
C.导航键和指示灯(LED)。
D.操作键和指示灯(LED)。
A.数字显示。
1setup 1菜单编号显示出有效菜单和编辑菜单。
如果有效菜单和编辑菜单是同一个菜单,则仅显示该菜单编号(出厂设置)。
如果有效菜单和编辑菜单不同,则显示屏中将同时显示出两个编号(菜单12)。
编号在闪烁的菜单为编辑菜单。
2参数编号。
3参数值。
4屏幕左下侧显示出电机方向。
小箭头表示方向5▼三角形表示LCP 是位于状态、快捷菜单还是主菜单下。
Status 状态Quick Menu 快捷菜单Main Menu 主菜单B 、菜单键指示指示灯6On 开绿色当变频器获得主电源电压、直流总线端子或24V 外接电源的供电后,通电指示灯会亮起。
7Warn.警告黄色当符合警告条件时,黄色的警告指示灯亮起,同时会在显示区中出现标识相关问题的文字。
8Alarm 报警红色故障状态会使红色报警指示灯闪烁,同时将显示报警文字。
C 、指示灯(LED)和导航键9[Back](后退)返回导航结构的上一步或上一层。
10[▲][▼]用于切换参数组、参数和参数值,还可增/减参数值。
箭头也用于设置本地参考值。
11[OK](确定)按下可访问参数组或启用某个选项。
12[►]按下可在参数值内从左到右横向移动,更改单个数字。
D 、操作键和指示灯(LED)13Hand On 手动启动用本地控制模式启动变频器。
丹佛斯变频器FC360使用说明
使用说明一、FC360的功能二、FC360本机面板使用HandON从出厂设定开始(未接控制线),首先,按【OffReset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【OffReset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Handon】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【OffReset】键停止。
设定的频率值将保持,再次按【Handon】键,将从运行最后的设定值。
三、FC360参数设定方法:通用的参数设定方法:首先,按【OffReset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【OffReset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤按下表设定:1、首先,设定1-00,1-01,1-10,及1-24,1-25,1-26(按电机铭牌)2、电机自学习AMA,设定1-29,为【1】,按OK键,按【Handon】键,等待,经过一段时间,会显示“按【OK】键完成AMA”,按下【OK】键完成。
3、输入电机反电动势1-40;输入电缆长度1-424、输入其它参数;5、试运行。
丹佛斯变频器说明书
丹佛斯变频器按键功能:(DISPLAY/STATUS)键用于选择显示模式或者从快速菜单模式、菜单模式变回显示模式。
(QUICK MENU)键用于在快速菜单模式下进行参数编程。
可以从快速菜单和菜单模式之间直接转换。
(MENU)键用于对所有参数进行编程。
可以从菜单模式和快速菜单模式之间直接转换。
(CHANGE DATA)键用于在菜单模式或快速菜单模式下改变所选参数。
(CANCEL)键用于取消所选参数。
(OK)键用于确定和储存所选参数。
(+/-)键用于选择或改变所选参数。
这些键也可在显示模式下使用。
(〈〉)键用于选择参数组和在改变数字参数时移动光标。
(STOP/RESET)键用于停止电机运作或用于VLT变频器跳闸后重新复位。
(JOG)键被按下时,它会将输出频率改变为预设的频率。
(FWD/REV)键改变在操作器显示屏上用箭头指示的电机旋转方向,(START)键用于启动通过(STOP/RESET)键停动的VLT变频器。
该键始终处于有效状态,但不能超越由端子发出的停止命令。
操作步骤:1、按(MENU)键进入功能菜单。
2、按(+/-)或(〈〉)键选择参数。
3、按(CHANGE DATA)键进入数据改变模式。
4、按(+/-)键改变数据值。
5、按(OK)键存储改变的数据。
6、按(DISPLAY/STATUS)键返回到正常模式。
变频器故障内容(10VOLTLOW)警告1:低于10V(LIVE ZERO ERROR)警告/报警2:电流信号零点故障(NO MOTOR)警告/报警3:无电机(MAINS PHASE LOSS)警告/报警4:缺相(DC LINK VOLTAGE HIGH)警告5:高电压警告(DC LINK VOLTAGELOW)警告6:低电压警告(DC LINK OVERVOLT)警告7:过电压(DC LINK UNDERVOLT)警告/报警8:欠电压(INVERTER TIME)警告/报警9:逆变器过载(MOTOR TIME)警告/报警10:电机温度过高(MOTOR THERMISTOR)警告/报警11:电机过热(热敏电阻)(TORQUE LIMIT)警告/报警12:过转矩极限(OVERCURRENT)警告/报警13:过电流(EARTH FAULT)报警14:接地电流(SWITCH MODE FAULT)报警15:载波模式故障(CURR.SHORT CIRCUIT)报警16:短路(STD BUSTIMEOUT)警告/报警17:标准总线无信号(HPFB BUS TIMEOUT)警告/报警18:HPFB总线无信号(EE ERROR POWER CARD)警告19:电源卡EEPROM故障(EE ERROR CTRL CARD)警告20:控制卡EEPROM故障(AUTO MOTOR ADAPT OK)报警21:自动适配正常(BRAKE TEST FAILED)警告和报警22:制动核查中的故障(BRAKE RESISTOR FAULT)警告23:制动电阻故障(BRAKE PWR WARN 100%)警告24:制动电阻率100%(BRAKE IGBT FAULT)警告25:制动晶体管故障(HEAT SINK OVER TEMP)警告26:散热器温度过高(MISSING MOT.PHASEU)报警27:电机U相缺失(MISSING MOT.PHASE V)报警28:电机V相缺失(MISSING MOT.PHASE W)报警29:电机W相缺失(QUICK DISCHARGE NOT OK)报警30:快速放电不正常。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
丹佛斯变频器FC360使用说明
使用说明
一、FC360的功能
二、FC360本机面板使用HandON
从出厂设定开始(未接控制线),首先,按【Off Reset】键使变频器处于停止状态,设定参数5-12改为【0】,退出到Status状态,这时,还是【Off Reset】键上的灯亮,按【OK】键,面板中心显示4位数值,设定手动频率,上下键增减,右键可窜位,设定好后,按【Hand on】键计开始运行,运行过程中直接按键改变数值则立即更改输出。
按【Off Reset】键停止。
设定的频率值将保持,再次按【Hand on】键,将从运行最后的设定值。
三、FC360参数设定方法:
通用的参数设定方法:首先,按【Off Reset】键使变频器处于停止状态,按【MENU】键显示OM1状态此时在按一次【MENU】键则进入菜单1模式,按上键或下键可以修改参数组号,按【OK】进入此参数组,按上下键找到你需要改的参数号,按【OK】键该设定参数值闪烁,按上下键修改参数值(功能代码),若按【ok】键保存此次修改的参数。
若按【back】键则取消修改。
四、参数初始化
修改参数14-22设定为2(初始化),然后从新上电,此时报警为A80,按【Off Reset】键复位后红色报警等已灭,但显示窗口仍有A80报警显示,变频器需再次从新上电。
五、参数复制到LCP面板。
修改参数0-50参数,当0-50,设为【1】所有参数到LCP,从
变频器拷贝参数到面板,等待完成。
设为[2]则把面板中参数拷贝到变频器,从LCP传所有参数。
完成后参数自动改为【0】。
六、使用同步电机的设定步骤
按下表设定:
ID Description Description FC-360设定值FC360-22K
100 Configuration
Mode
配置模式open loop 0
101 Motor Control
Principle
电动机控制原理VVC+ 1
110
Motor
Construction
电动机机构PM, non salient SPM 1
124 Motor Current
Inom [A]
电机额定电流电机名牌34
125 Motor Nominal
Speed [RPM]
电机额定转速电机名牌1000
126
Motor Cont.
Rated Torque
Mnom[Nm]
电动机持续额定转
矩
电机厂家提供155
129 AMA 自动电动机调整可以做AMA自学习高级参数[1],[hand ON],等待--,
[OK]
130
Stator
Resistance Rs
[Ohm]
定子阻抗Rs电机厂家提供数值除以2 (110)可学习,
137
d-axis
Inductance Ld
[mH]
d轴电感Ld 电机厂家提供数值除以2 (3.6)可学习
139 Motor Poles 电机级数电机极数(8)可学习
140 Back EMF at 1000
RPM
[V_RMS/1000RPM]
1000转时后感应电
势
电机厂家提供320(手动输入)
142 Motor Cable
Length
电缆长度(M)单位米30
300 参考值方向参考值方向0
303
Maximum
Reference [Hz]
最大参考值根据情况定90HZ
341 Ramp1 Ramp up
time
斜坡加速时间根据负载情况设定 5
342 Ramp1 Ramp down
time
斜坡减速时间根据负载情况设定 5
414 Motor Speed High
Limit [Hz]
电动机速度上限根据电机设定90HZ
419
Max Output
Frequency [Hz]
最大输出频率根据电机设定98HZ
1401
Switching
Frequency [kHz]
开关频率根据情况设定2K
458 电机缺相功能始终为禁用 1
1、首先,设定1-00,1-01,1-10,及1-24,1-25,1-26(按电机铭牌)
2、电机自学习AMA,设定1-29,为【1】,按OK键,按【Hand on】键,等待,经过一段时间,会显示“按【OK】键完成AMA”,按下【OK】键完成。
3、输入电机反电动势1-40;输入电缆长度1-42
4、输入其它参数;
5、试运行。
七、在ProfiBUS DP通讯中的问题。
DP通讯,按说明书实例配置步骤,配置自己的通讯。
1、安装GSD文件,
2、在网络上添加新设备,FC-360(图是FC300的)
3、选择PPO类型
4、设定变频器地址:9-18
变频器8-30为【0】,FC协议;
5、联机,看变频器是否还有W34报警。
如有重新上电。
6、通讯指令:命令内容
控制字“047C”变频器启动,
“043C”变频器停止;
变频器接受的命令内容可以在16-00中查看,如果是047C,则字节为正序,如果是7C04,则需要交换高低字节的顺序;所有通讯字都需要处理。
包括设定值等。
设定值16#0-4000对应参考值0-100%。
7、通讯内容:
写入变频器参数在9-15中设定,9-15是一个数组(0-9),(0)固定为控制字1680;(1)固定为总线设定信号1682;其它可以选择。
从变频器读出参数在9-16中设定,9-16是一个数组(0-9),(0)固定为状态字1603;(1)固定为实际转速值1605;其它可以选择。
