汇邦AK6系列 温控仪表接线图

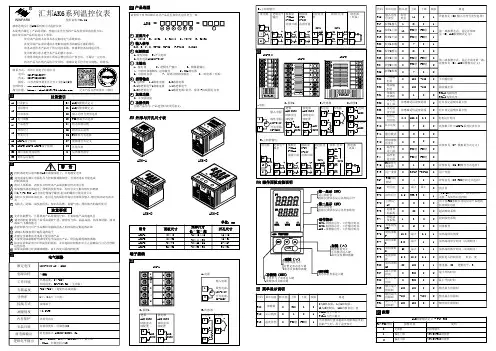

汇邦AK6系列温控仪表使用说明书
更多产品及帮助请扫二维码ALM报警模式定义ALM报警参数定义输入分度号类型选择PID控制方式选择状态信息说明错误显示说明SV操作方式选择模拟量方式定义其他信息仪表操作指导控制器送电后请勿触摸AC电源接线端子，以免遭受电击送电前请先确认电源电压与控制器规格相符，否则送电后可能造成16绝对值上下限范围（保持）15绝对值上下限（保持）14绝对值下限（保持）13绝对值上限（保持）12绝对值上下限范围11绝对值上下限10绝对值下限9绝对值上限8偏差上下限范围（保持）7偏差上下限（保持）6偏差下限（保持）5偏差上限（保持）4偏差上下限范围3偏差上下限当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV>SV+P18时报警当PV<SV-P19时报警当PV>SV+P18或 PV<SV-P19时报警当PV<SV+P18且 PV>SV-P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警当PV> P18时报警当PV<P19时报警当PV>P18或 PV<P19时报警当PV<P18且 PV>P19时报警P17/P22代码报警名称说明参数代码代码意义INFO状态信息表C4 状态信息说明参数代码代码意义F.01F.10信息报警代码控制输出量F.92生产时间：日F.91生产时间：月24绝对值下限回差（保持）23绝对值上限回差（保持）22下限回差（保持）21上限回差（保持）20绝对值下限回差19绝对值上限回差18下限回差出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警出现PV>SV+P18后报警，直到 PV<SV-P19后不报警出现PV<SV-P19后报警，直到PV>SV+P18后不报警出现PV> P18后报警，直到 PV< P19后不报警出现PV< P19后报警，直到PV> P18后不报警注：“保持”意思为上电开机报警消除: 如果温控表在一开机就处于报警状态,则不进行报警,要先使温控进入正常状态,再次达到报警条件后才进行报警17上限回差出现PV>SV+P18后报警，直到 PV<SV-P19后不报警错误显示代码意义Er0Er1Er2Er3Er4Er5备注错误故障代码表C5 错误显示说明排除故障无错误状态调试参数无效热电阻断线冷端温度异常超出量程上限超出量程下限无仪表故障，请联系厂家检查热电阻连接线是否断开仪表故障，请联系厂家检查热电偶连接线是否断开检查热电偶连接线是否断开上排数码管（PV）闪烁显示F.11冷端温度（室温） F.93F.94F.95软件版本号PID库版本号用户版本号F.90生产时间：年F.12内部参数参数代码代码意义参数代码代码意义代码参数值说明权限C6 SV操作方式选择2级P461设定温度时，先单击SET键，后按加减键调节，再按SET键确定设定温度时，直接按加减键调节，停止调节后自动确认C7 模拟量方式定义0：模拟量端口输出加热量进行加热控制1：双向PID模式下操作，AK6系列无效2：模拟量输出变为温度变送器输出给其他设备3：模拟量端口输出加热量反向值进行制冷控制4：A.100度以前，限制输出，输出25%，100度到120度，从25%线性增加到100%。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，广泛应用于工业生产、家用电器等领域。
正确的接线方法对于温度控制器的正常运行至关重要。
接下来，我们将介绍温度控制器的接线方法，希望能够帮助大家更好地使用和维护温度控制器。
首先，我们需要准备好温度控制器、电源线、加热器和温度传感器。
在接线之前，务必确保所有设备处于断电状态，以免发生触电事故。
接下来，我们将温度控制器、加热器和温度传感器进行正确的接线连接。
首先，将电源线连接到温度控制器的电源输入端，然后将加热器的电源线连接到温度控制器的加热器输出端。
接着，将温度传感器的线缆连接到温度控制器的温度传感器输入端。
接线完成后，务必仔细检查每个接口，确保连接牢固、无松动。
在接线完成后，我们需要对温度控制器进行一些基本设置。
首先，根据实际需要，设置温度控制器的工作模式和温度范围。
然后，根据加热器的功率和工作环境的实际情况，设置加热器的工作时间和工作温度。
最后，根据温度传感器的特性，进行温度校准，确保温度控制器的准确性和稳定性。
在接线和设置完成后，我们需要对温度控制器进行一些简单的测试。
首先，接通电源，确保温度控制器正常开机。
然后，设置一个目标温度，观察温度控制器是否能够准确地控制加热器的工作，以达到设定的目标温度。
同时，也需要观察温度传感器的反馈是否准确，确保温度控制器能够及时地感知温度变化，并做出相应的调整。
最后，我们需要定期对温度控制器进行检查和维护，确保其正常运行。
定期清洁温度传感器，防止灰尘和污物影响其测温准确性；定期检查温度控制器的接线端子，确保连接牢固；定期检查加热器的工作状态，防止因加热器损坏导致温度控制不准确。
总之，温度控制器的接线方法对于其正常运行至关重要。
正确的接线方法和合理的设置能够确保温度控制器的准确性和稳定性，从而保证生产和生活中对温度的精确控制。
希望通过本文的介绍，能够帮助大家更好地了解温度控制器的接线方法，为其正确使用和维护提供一些帮助。
怎么快速看懂温控仪的接线图
怎么快速看懂温控仪的接线图？二线三线的温度传感器怎么接线？今天我们要谈谈恒温器的线路。
许多型号的温度控制器，输出方式略有不同，但接线原理是一样的，只要了解其工作原理，任何一个温度控制器都可以直接接线。
电源的主电路通过交流接触器的主触头直接连接到加热装置。
温度传感器此时感知温度低于设定值，加热装置开始工作，当温度达到设定值时，总低开度变为总高导通，接触器线圈失去电触点复位，加热停止温度逐渐降低，当温度低于设定值时，变为总低导通，加热开始循环。
有一个温度“反弹”和大多数恒温器可以设置温度“反弹”范围。
不同牌号的温度控制器参数和设置略有不同，接线方法要按规格和接线图上的温度控制器。
温度控制器温度控制器上最重要的三组触点：电源触点、高低组继电器输出触点、温度传感器触点。
如上图所示，消防线的零线相位、总公用端、总高度通常是封闭的，总低度通常是开放的。
这些继电器的输出是无源的，需要外部电源才能使用。
123连接到温度传感器上，常见的两线热电偶，一般红线为正极，蓝线为负极，正极和负极不误。
有三线热电阻，两线颜色相同，接线顺序不一致，第三线进入正极端子，两线相同的连接在输入负极和负极外接电源上即可。
（使用两条相同颜色的线来消除线电阻对测量值的影响。
）物理接线以上是物理参考图，是最常用的接线方法。
按下启动按钮，接触器自锁电热管启动加热，加热到设定温度，断开总和低，接触器断电，加热管停止。
温度控制器接线图一些温度控制器在接点上可能更多，我们以上图为例13和14电源，12地线（一些内部悬挂不能连接）。
铝标可以连接到报警装置，123连接到温度传感器，6和7相应的 ssr，一组直流信号输出，我们可以用来控制继电器，布线注意正负极。

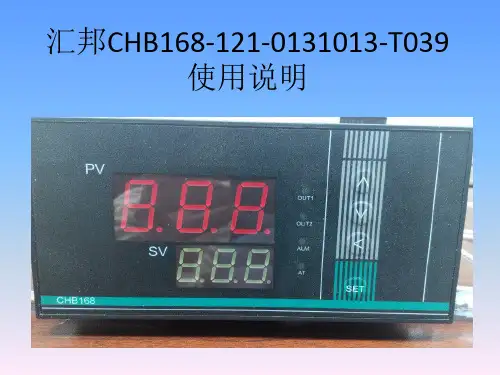

汇邦温控仪使用说明 2015.01.07
二、仪表正确接线方式 1.序号⑻、⑼为仪表电源接线处， 电源AC220V 50HZ（特殊电压需 特殊订购）； 2.序号⑴、⑵、⑶本型号未使用， 不必接线（作用详见说明书）； 3.序号⑷、⑸、⑹为PT100接线 端， ⑷、⑸ 为负极接线端， ⑹ 为正极接线端； 4. 序号⑽ 、 ⑾ 为OUT2/ALM输 出常开触点，本型号未使用 OUT2，所以⑽ 、 ⑾ 为报警 ALM输出触点； 5.序号⑿ 、 ⒀ 、 ⒁ 为OUT1输 出触点，输出形式为单刀双掷； 6.润滑站回油口温度及油箱温度 上限开关为温控仪报警输出开 关；回油口温度下限开关为温 控仪⒀ 、 ⒁ 常闭触点；油箱温 度下限开关为温控仪⑿ 、 ⒀ 常 开触点；
温控仪常见问题：
1、在实际测量值PV＜下限值SV，OUT1输出触点断断续续闭合； 解决方法：长按SET键3秒左右进入参数设置模式，首先将参数锁LKV调为1，点击 SET键，找到参数PV、DV、SPV，将三个参数的数值都改为0，长按SET键3秒左右 返回； 2、温控仪实际测量值PV显示不正常； 解决方法：检查接线是否正确（序号4、5接PT100负极，序号6接PT100正极）， 若接线正确，请检查PT100有没有损害或连接线是否断开； 3在实际测量值PV＜下限值SV，OUT1输出常开触点未闭合或当PV值达到报警值时， 报警输出常开触点未闭合； 解决办法：鉴于这两种情况，可能是内部元器件损坏，请更换新的温控仪；
三、设置参数步骤 1）设定下限值
否 显示是否正常 是 点击SET 检查接 线是否 正确
2）.上限报警值设定
（上限报警值=下限值<SV>+偏差值<AHV>）
偏差值设定： 否 显示是否正常 是 长按SET 3秒左右 检查接 线是否 正确
进入参数设置页面（如右图） 点击SET键切换至LKV参数 通过︿改变LKV=1 点击SET键切换至AHV参数 通过︿与﹀改变AHV数值 根据现场调现方式做保护处理对用户上传分享的文档内容本身不做任何修改或编辑并不能对任何下载内容负责
汇邦AK系列温控仪表接线图
N L A1
A2
AK6系列 尺寸48*48的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
交流接触器线圈
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*48的逻辑电平输出接线方法
N L +
-
注意：此仪表 热电阻 的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列 尺寸48*96/ 72*72/ 96*96的 继电器输出接线方法
PT100,CU50红线接10，黄蓝线分别接8,9
K,E,J 接10+，9-
固态继电器输入端
AC220V
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。
AK6系列尺寸48*96/ 72*72/ 96*96的逻辑电平输出接线方法
注意：此仪表热电阻的接线方法与GT8系列的接线有所不同,请按此接线图正确接线。

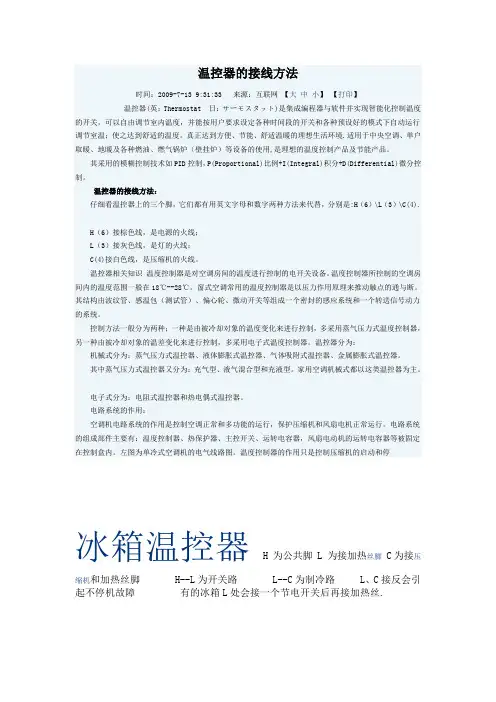

温控器接线法
温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
温控表的接线方法
（一）温控器分不同厂家不同系列不同型号的，不能机械照搬，同样温控器又分接不同探头，可对应温控器查阅温控器的说明书，或者在温控器上的仪表说明中会有标记，说明该温控器使用何种探头。
探头不分常开常闭，其实都是电阻性质，分不同材质的，分不同温度控制。
温控器的接线主要有三种：热电偶接线，输出接线或叫控制接线，温度补偿电阻接线，输出分电压输出，电流输出，开关量输出等，控制接线可有一组或两组或三组区分。
探头也叫热电偶或温度传感器。
123接热电阻（3线制） 23接热电偶中接零，相接火（220V）高，总，低就是控制触点了，如果要外接220V继电器扩流，总接相，低接继电器一端。
继点器另一端接到中上。
别忘了将低和中断开（默认是短接的好像）（二）温控表-温度控制仪是如何接线！~温控表-温度控制仪是如何接线！~温控表温度控制仪是如何接线！~就是用温控传感器控制温度！`恒温的啊！~1`该怎么接线！~多多帮忙1~问题补充：电源接入：220V传感器接入是热电偶控制信号输出是控制继电器在温控表后面有很多接线的啊，用万能表能测出来该怎么接吗？至少三组：1、电源接入：220V，或380V2、传感器接入（如，热电偶）3、控制信号输出（如控制继电器、PLC 等）以上，都要看原来温控仪器的说明书，接错了，会烧坏设备的。
一般仪表后面有标大致有1、电源 AC/DC 电压等级各异2、传感器热电偶/铂电阻3、控制信号输出一般是继电器4、远程通讯 232 或者485接口建议根据品牌去相应的网站下载产品说明温控仪接线要根据仪表的具体情况而定，不同厂家的仪表接线端子是不同的，不可一概而论。
一般情况下仪表的侧面都有接线图，你可以根据图上的指示接线。
确定接线端子后接入电源、传感器和输出连接线。
接好后还要设定仪表内部的参数，按你所说的只要设定输入规格代码和输出规格代码就可以了。
千万要确定无误后方可接通电源（三）RKC温控表一、简介RKC温控表，也叫RKC温控器，是日本理化株式会社的核心产品，主要产品为C/CB/CH/CD，P等系列，广泛应用于塑胶、电炉等行业，是一种工业温度控制器，是目前中国大陆工业温控表的主流品牌，其精度高，质量可靠耐用等特点赢得广大用户的口碑。
温控器的接线图和原理图
温控器接线图及原理图温度控制器的原理: 称为主温度控制器或温度控制器。
通过毛细管的末端感受冰箱内部的温度，并相应地传递压力。
当其低于旋钮的预设停止温度时，触点弹簧翻转，开关断开。
当温度高于旋钮的预设起始点时，触点弹簧翻转，开关接通。
温度控制器的接线图和工作原理如图所示。
热电偶检测温度。
当温度低于设定值时，“总”和“低”端子上的触点关闭。
接触器通电，加热器打开。
反过来，当温度升高到设定值时，“总”和“低”端子中的触点被分开。
打开接触器，断开加热器电源。
控制温度控制器最简单的方法是在控制目标范围内安装温度传感器，传感器向温度控制器提供温度信号，温度控制器可以设定目标值，以加热控制为例，然后在目标值以下，温度控制器输出，控制加热器的后端工作，使目标温度达到目标值时输出。
现在很多的温度控制器都是多功能的，要有很多细节的功能，比如pid 控制。
常用的温度控制器接线方法连接温度控制器，只有电源、温度传感器、温度控制器和控制器四个部分。
每个温度控制仪表上都有一个接线图。
有张图表显示了该连接什么。
下面我将按照下面的图表来简要描述如何布线。
1.如果你用的是热电偶传感器，连接1和2个接线端子，1减2 + 。
如果你使用的是热敏电阻，那么红端通常连接到3号端子，另外两个连接到1号和2号端子。
所述15和13通过导线连接，所述12连接到所述接触器，所述接触器的另一部分连接到所述16形成电路。
15和16是ac。
9和10是接报警器，接线是注意与电源串联在一起！2.123一般接传感器线。
4空白。
567为一组接点，6是公共点。
高总低为一组接点，总是公共点。
高和总是NC。
低和总是NO。
地为仪表接地，中为零线，相为相线。
(交流220V电源)实际内部的地线是悬空的，不用接线。
接触器的A2接零线，A1接温控器的NO，温控器的com接火线。
火线零线进温控器的相、中。
仪表前方有2个调整盘，中间有个拨钮。
调整盘为一个高一个低，两个盘高的对应后面的567，低的对应后面的高总低。
汇邦AK6系列 温控仪表接线图
N
L
A1
A2
AK6系列尺寸48＊4８得继电器输出接线方法
注意:此仪表热电阻得接线方法与ＧＴ8系列得接线有所不同,请按此接线图正确接线.
ＡＫ６系列尺寸48*48得逻辑电平输出接线方法
PT100,CU50
红线接10,黄
蓝线分别接
8,9
K,E,J接10+,9- 交流接
触器线
圈
AC220V
N
L +
-
注意：此仪表 热电阻 得接线方法与G Ｔ8系列得接线有所不同，请按此接线图正确接线。
ＡK ６系列 尺寸４8＊96/ 7２*72/ 96＊9６得 继电器输出接线方法
PT100,CU50红线接10,黄蓝线分别接8,9
K,E,J 接10+,9-
固态继电器输入端
AC220V
注意：此仪表热电阻得接线方法与GＴ8系列得接线有所不同，请按此接线图正确接线。
ＡK6系列尺寸４8＊９6／７2*7２/ 96*9６得逻辑电平输出接线方法
注意：此仪表热电阻得接线方法与GＴ8系列得接线有所不同，请按此接线图正确接线。
温度控制器电路图
温度控制器电路图此温度控制器电路图的温度控制范围为5～95℃，可广泛应用于工业生产及科研方面的温度自动控制。
温度控制器电路图元器件选择R1～RIO均选用1／4W金属膜电阻器或碳膜电阻器，R2和R3的精度应为为±1％。
RP1～RP3均选用线性电位器。
C1和C2均选用耐压值为25V的铝电解电容器；C3选用独石电容器或涤纶电容器。
YD选用1N4001或1N4007型硅整流二极管。
VS选用1W、6V左右的硅稳压二极管，例如1N4735等型号。
VL1和VL2均选用φ5mm的发光二极管，VL1为红色，VL2为绿色。
UR选用1A、50V的整流桥堆，也可用4只1N4001桥接后代替。
V1选用MTS-102型晶体管式温度传感器（也可用负温度系数的热敏电阻器代替）；V2选用S8550或3CG8550型硅PNP晶体管。
IC1选用LM324型四运放集成电路；IC2选用7809型三端稳压集成电路。
K选用JRX-13F型9V直流继电器。
KM选用线圈电压为220V的交流接触器，其触头电流容量应根据EH的实际功率来选择。
PV选用100mV的电压表。
T选用3～5W、二次电压为12V的电源变压器。
S选用5A、220V的交流电源开关。
EH的功率应根据实际应用来选择。
温度控制器电路图工作原理该温度控制器电路由电源电路、温度检测电路、基准电压电路、温度指示电路、电压比较放大电路和控制执行电路组成，如图所不。
电源电路由电源开关S、电源变压器T、整流桥堆UR、滤波电容器C1、C2、三端稳压集成电路IC2、限流电阻器RIO和电源指示发光二极管VL1组成。
温度检测电路有晶体管式温度传感器V1、电阻器R1、电容器C3和运算放大器集成电路IC1（N1～N4）内部的N1组成。
基准电压电路由电阻器R4、R5、R8、电位器RP1～RP3、稳压二极管VS和IC1内部的N4组成。
温度指示电路由电阻器R2、R3、IC1内部的N2和电压表N组成。
电压比较放大电路由IC1内部的N3和电阻器R6、R7组成。
温控器接线图
温控器的接线方法时间：2009-7-13 9:31:33 来源：互联网【大中小】【打印】温控器(英：Thermostat 日：サーモスタット)是集成编程器与软件并实现智能化控制温度的开关，可以自由调节室内温度，并能按用户要求设定各种时间段的开关和各种预设好的模式下自动运行调节室温；使之达到舒适的温度。
真正达到方便、节能、舒适温暖的理想生活环境.适用于中央空调、单户取暖、地暖及各种燃油、燃气锅炉（壁挂炉）等设备的使用,是理想的温度控制产品及节能产品。
其采用的模糊控制技术如PID控制，P(Proportional)比例+I(Integral)积分+D(Differential)微分控制。
温控器的接线方法：仔细看温控器上的三个脚，它们都有用英文字母和数字两种方法来代替，分别是:H（6）\L（3）\C(4).H（6）接棕色线，是电源的火线；L（3）接灰色线，是灯的火线；C(4)接白色线，是压缩机的火线。
温控器相关知识温度控制器是对空调房间的温度进行控制的电开关设备。
温度控制器所控制的空调房间内的温度范围一般在18℃--28℃。
窗式空调常用的温度控制器是以压力作用原理来推动触点的通与断。
其结构由波纹管、感温包（测试管）、偏心轮、微动开关等组成一个密封的感应系统和一个转送信号动力的系统。
控制方法一般分为两种；一种是由被冷却对象的温度变化来进行控制，多采用蒸气压力式温度控制器，另一种由被冷却对象的温差变化来进行控制，多采用电子式温度控制器。
温控器分为：机械式分为：蒸气压力式温控器、液体膨胀式温控器、气体吸附式温控器、金属膨胀式温控器。
其中蒸气压力式温控器又分为：充气型、液气混合型和充液型。
家用空调机械式都以这类温控器为主。
电子式分为：电阻式温控器和热电偶式温控器。
电路系统的作用：空调机电路系统的作用是控制空调正常和多功能的运行，保护压缩机和风扇电机正常运行。
电路系统的组成部件主要有：温度控制器、热保护器、主控开关、运转电容器，风扇电动机的运转电容器等被固定在控制盒内。
汇邦智能温度控制仪使用说明
CHB 系列 智能温度控制仪
使用说明书
首先感谢您选用汇邦产品，CHB 系列是公司潜心研发的普及型智能温度控制仪。它是以计算机芯片作主控
单元，采用多重数字滤波电路、干扰自动恢复、PID 控制及自整定等功能。产品具有测量精度高、控温准确稳
定，抗干扰能力强、操作简单等优点，此款仪表适应性广、性价比极高.
技术指标
1：K 分度 2：E 分度 3：Pt100 4：Cu50 6：J 分度
1：继电器触点开关输出
2:逻辑电平输出（用于控制 SSR）
3：单相可控硅过零触发输出（用于控制晶闸管）
0：无制冷输出
1：继电器触点开关输出
2：逻辑电平输出（用于控制 SSR）
3：单相可控硅过零触发输出（用于控制晶闸管）
0：无报警输出
注： 1.开关电源仪表，电源输入为：AC85～265V； 2. 图 1、图 3 中 OUT1 为主输出,如是 AC 30A/220V 则仅有一对常开点;OUT2 一般用于报警或制冷
3.图 2 为移项表的接线图，OUT1 与 OUT2 为同时输出
4.特殊仪表的接线请参看仪表上的接线图
5. 继电器触点输出。触点 AC 3A/220V（阻性负载）
(1) (2) (3) (4) (5) (6) (7) (8) (9) (10) (11) 尾缀
序号
⑴
⑵ ⑶ ⑷ ⑸ ⑹ ⑺ ⑻
⑼
⑽
⑾ 尾缀
名称
外型
控制方式 输入方式 输出方式 制冷方式 报警方式 输入类型 输出类型
制冷类型
报警类型
温度范围 电源输入类型
说
明
401: 48mm×48mm×85mm 402: 48mm×96mm×82mm
指针式温控仪如何接线？
指针式温控仪如何接线？
5,6脚下端两个端子接电源输入（你要确定你这个是不是380v工作电压的，一般都是220v你要确定买的是380v供电的，那么两根都接火线）1-2两个端子接热感应探头。
注意正负极别搞感应头红色接正极，黑色接负极。
上图中的两个接线端子:中和低用导线跨接（并联在一起）总那
个端子就是控制输出，（220，或者380）我在你图片上简单画了一下，如下图
温控器设定需要的温度后，总低两个端子就会输出一个控制电压用来控制交流接触器，接触器线圈得电以后，吸合，电热原件开始加热。
达到上限温度以后，温控器输出断电，接触器切开，加温停止！。
汇邦温控常见问题
汇邦温控仪表常见问题1.仪表不亮是什么原因仪表不亮的话，用万用表AC750V交流电压档，检测仪表供电电压是否正确AC220V。
正确为仪表坏。
不正确，请查看供电线路。
2.仪表不加热是什么原因仪表不加热排查：1.看仪表加热指示灯OUT1是否常亮2.交流接触器是否吸合、固态继电器上指示灯是否亮3.加热管两端是否有AC220V电压4.传感器短路导致实际温度在升温，但仪表上只显示环境温度不变。
3.加热时，温度不升反降是什么原因刚开机，实际温度在升，但仪表测量值在往下降，是什么原因此现象为温度传感器（热电偶）正负接反导致。
4.仪表上排测量温度不显示正常数字是什么原因正常情况下，仪表通电后接上传感器上排会显示测量值（即环境温度或实际被测温度），如果不是，就会显示报警代码（CHB系类百位显示1、2C系列Er2、GR818系列Err0-Err8)，此类现象原因基本为1.传感器与仪表不匹配2.传感器位置接错3.传感器坏4.仪表坏。
?仪表分度号为（K、E、J、S等热电偶）不显示温度，判断方法：可短路（仪表接传感器的两个端子），仪表有环境温度显示说明仪表是好的，换传感器即可，如不显示环境温度则仪表坏。
仪表分度号为（PT100、CU50等热电阻）不显示温度，判断方法：可测量传感器阻值来判定，拆下仪表上传感器，用万用表测量下A线与两根B线之间的阻值，（PT100环境温度下等于109欧姆左右，CU50环境温度下等于55欧姆左右），如果阻值不对则传感器坏，如果阻值对则仪表坏。
5.测量温度与实际温度有偏差怎么调仪表测量温度与实际温度有偏差的原因有：1.比对的传感器不是放在同一个位置?2.传感器与仪表之间有接了较长一截普通导线?3.仪表与传感器可能都有在正常范围内的偏差。
?例如仪表测量值PV显示200℃，但实际温度为195℃，测量值比实际值高5℃。
温度偏差调节方法：1.CHB系列：把参数“btv”出厂为100的改成95。
2.XMT-2C系列：把参数“tr”出厂为0的改成-5。
温度控制器怎么接线方法
温度控制器怎么接线方法温度控制器是一种用于控制温度的设备，它在工业生产和生活中起着非常重要的作用。
正确的接线方法对于温度控制器的正常运行至关重要。
下面我们来详细介绍温度控制器的接线方法。
首先，我们需要明确温度控制器的接线端口。
一般来说，温度控制器有输入端口和输出端口。
输入端口用于连接温度传感器，输出端口用于连接控制执行器，如加热器或制冷器。
接下来，我们来看一下温度控制器的接线方法。
首先，将温度传感器的接线端子连接到温度控制器的输入端口。
温度传感器是用来感知环境温度并将信号传递给温度控制器的重要组件，正确连接至关重要。
一般来说，温度传感器有两根导线，一根连接到温度控制器的正极，另一根连接到负极。
接着，将控制执行器（如加热器或制冷器）的接线端子连接到温度控制器的输出端口。
控制执行器是根据温度控制器的信号来控制加热或制冷的设备，也是温度控制系统中不可或缺的一部分。
同样，正确连接控制执行器至温度控制器也是非常重要的。
在接线过程中，务必注意接线的牢固性和接触的可靠性。
不良的接线可能会导致温度控制器无法正常工作，甚至损坏设备。
因此，在接线完成后，务必进行一次全面的检查，确保每根导线都连接到了正确的端子，并且牢固可靠。
另外，一些温度控制器还可能有其他的接线需求，比如电源输入、报警输出等。
在接线时，需要仔细查看温度控制器的说明书，确保按照要求进行接线。
总的来说，温度控制器的接线方法并不复杂，但需要我们细心和耐心。
正确的接线方法是保证温度控制器正常工作的基础，也是保证生产和生活中温度控制准确可靠的关键。
希望以上介绍能够帮助大家正确、安全地进行温度控制器的接线工作。
