舵机控制
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种用于控制机械装置的电机，它可以通过控制信号进行位置或角度的精确控制。
在舵机的工作原理和控制方法中，主要涉及到电机、反馈、控制电路和控制信号四个方面。
一、舵机的工作原理舵机的核心部件是一种称为可变电容的设备，它可以根据控制信号的波形来改变电容的值。
舵机可分为模拟式和数字式两种类型。
以下是模拟式舵机的工作原理：1.内部结构：模拟式舵机由电机、测速电路、可变电容和驱动电路组成。
2.基准电压：舵机工作时，系统会提供一个用于参考的基准电压。
3.控制信号：通过控制信号的波形的上升沿和下降沿来确定舵机的角度。
4.反馈：舵机内部的测速电路用于检测当前位置，从而实现位置的精确控制。
5.驱动电路：根据测速电路的反馈信号来控制电机的转动方向和速度，从而实现角度的调整。
二、舵机的控制方法舵机的控制方法一般采用脉冲宽度调制（PWM）信号来实现位置或角度的控制。
以下是舵机的两种常见控制方法：1.脉宽控制（PWM）：舵机的控制信号是通过控制信号的脉冲宽度来实现的。
通常情况下，舵机的控制信号由一系列周期为20毫秒（ms）的脉冲组成，脉冲的高电平部分的宽度决定了舵机的位置或角度。
典型的舵机控制信号范围是1ms到2ms，其中1ms对应一个极限位置，2ms对应另一个极限位置，1.5ms对应中立位置。
2.串行总线（如I2C或串行通信）：一些舵机还支持通过串行总线进行控制，这些舵机通常具有内置的电路来解码接收到的串行信号，并驱动电机转动到相应的位置。
这种控制方法可以实现多个舵机的同时控制，并且可以在不同的控制器之间进行通信。
三、舵机的控制电路与控制信号1.控制电路：舵机的控制电路通常由微控制器（如Arduino）、驱动电路和电源组成。
微控制器用于生成控制信号，驱动电路用于放大和处理控制信号，电源则为舵机提供所需的电能。
2.控制信号的生成：控制信号可以通过软件或硬件生成。
用于舵机的软件库通常提供一个函数来方便地生成适当的控制信号。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行元件，广泛应用于机器人、遥控车辆、模型飞机等领域。
它通过电信号控制来改变输出轴的角度，实现精准的位置控制。
本文将介绍舵机的控制方式和工作原理。
一、舵机的结构和工作原理舵机的基本结构包括电机、减速装置、控制电路以及输出轴和舵盘。
电机驱动输出轴，减速装置减速并转动输出轴，而控制电路则根据输入信号来控制电机的转动或停止。
舵机的主要工作原理是通过PWM（脉宽调制）信号来控制。
PWM信号是一种周期性的方波信号，通过调整占空比即高电平的时间来控制舵机的位置。
通常情况下，舵机所需的控制信号频率为50Hz，即每秒50个周期，而高电平的脉宽则决定了输出轴的角度。
二、舵机的控制方式舵机的控制方式主要有模拟控制和数字控制两种。
1. 模拟控制模拟控制是指通过改变输入信号电压的大小，来控制舵机输出的角度。
传统的舵机多采用模拟控制方式。
在模拟控制中，通常将输入信号电压的范围设置在0V至5V之间，其中2.5V对应于舵机的中立位置（通常为90度）。
通过改变输入信号电压的大小，可以使舵机在90度以内左右摆动。
2. 数字控制数字控制是指通过数字信号（如脉宽调制信号）来控制舵机的位置。
数字控制方式多用于微控制器等数字系统中。
在数字控制中，舵机通过接收来自微控制器的PWM信号来转动到相应位置。
微控制器根据需要生成脉宽在0.5ms至2.5ms之间变化的PWM信号，通过改变脉宽的占空比，舵机可以在0度至180度的范围内进行精确的位置控制。
三、舵机的工作原理舵机的工作原理是利用直流电机的转动来驱动输出轴的运动。
当舵机接收到控制信号后，控制电路将信号转换为电机驱动所需的功率。
电机驱动输出轴旋转至对应的角度，实现精准的位置控制。
在舵机工作过程中，减速装置的作用非常重要。
减速装置可以将电机产生的高速旋转转换为较低速度的输出轴旋转，提供更大的扭矩输出。
这样可以保证舵机的运动平稳且具有较大的力量。
四、舵机的应用领域舵机以其精准的位置控制和力矩输出，广泛应用于各种领域。

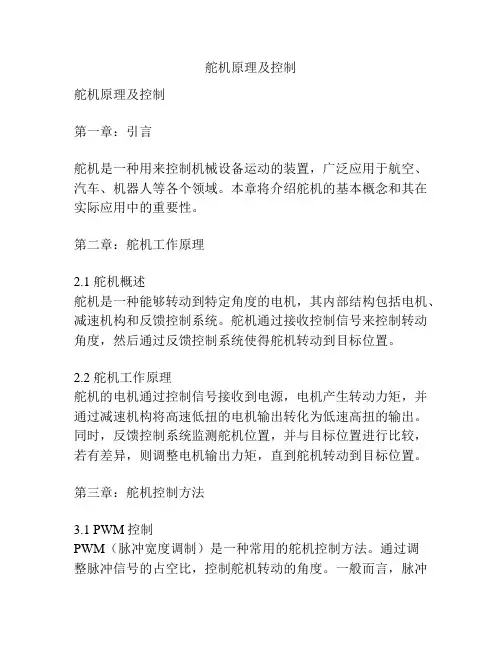

舵机原理及控制
舵机原理及控制舵机原理及控制第一章：引言舵机是一种用来控制机械设备运动的装置，广泛应用于航空、汽车、机器人等各个领域。
本章将介绍舵机的基本概念和其在实际应用中的重要性。
第二章：舵机工作原理2.1 舵机概述舵机是一种能够转动到特定角度的电机，其内部结构包括电机、减速机构和反馈控制系统。
舵机通过接收控制信号来控制转动角度，然后通过反馈控制系统使得舵机转动到目标位置。
2.2 舵机工作原理舵机的电机通过控制信号接收到电源，电机产生转动力矩，并通过减速机构将高速低扭的电机输出转化为低速高扭的输出。
同时，反馈控制系统监测舵机位置，并与目标位置进行比较，若有差异，则调整电机输出力矩，直到舵机转动到目标位置。
第三章：舵机控制方法3.1 PWM控制PWM（脉冲宽度调制）是一种常用的舵机控制方法。
通过调整脉冲信号的占空比，控制舵机转动的角度。
一般而言，脉冲信号周期为20ms，脉宽在0.5ms至2.5ms之间，其中1.5ms表示中立位置。
通过改变脉宽，可以将舵机转动到不同的角度。
3.2 PID控制PID（比例-积分-微分）是一种反馈控制方法，可用于舵机控制中的位置闭环控制。
PID控制通过比较目标位置与实际位置之间的差异，计算出控制器的输出值。
比例项决定控制器的输出与误差之间的线性关系，积分项和微分项则用于消除稳态误差和防止控制器过冲。
第四章：舵机在实际应用中的案例分析4.1 航空领域舵机广泛应用于飞机和其他飞行器的操纵系统中。
通过控制舵面的运动，可以实现飞行器的方向调整和姿态稳定。
4.2 汽车领域在汽车行业中，舵机被应用于转向系统中。
通过控制舵机转动到不同角度，实现车辆的方向转向。
4.3 机器人领域舵机是机器人运动的重要部件。
通过控制舵机的转动，可以使机器人的各个关节运动，实现复杂的动作。
在以上几个实际应用的案例中，舵机的原理和控制方法起到了至关重要的作用，使得舵机在现代技术中具有广泛的应用前景。
综上所述，舵机是一种用来控制机械设备运动的装置，其工作原理包括电机、减速机构和反馈控制系统。
舵机控制方法
舵机控制方法舵机是机械系统中重要的组成部分，它是用来控制机械系统运动方向或者改变机械系统状态的装置。
由于舵机多种不同的用途，所以控制方法形式也有不同。
舵机控制方法主要分为两类：模拟信号控制和数字信号控制。
模拟信号控制的原理是把舵机的运动方向和运动速度表示为模拟信号，以及把模拟信号作为舵机输入控制舵机的运动方向和运动速度。
模拟信号控制的优点是控制方法简单，控制精度高，灵敏度强。
但是模拟信号控制系统存在受限于传感器精度，需要把握控制环境变化等缺陷。
数字信号控制系统是采用数字信号来控制舵机的位置和运动方向以及运动速度，它可以分辨出每一个舵角。
数字信号控制首先把模拟量转换为数字信号，然后把这些数字信号作为舵机输入，再把舵机输出传送出去，从而控制舵机的运动方向和运动速度。
数字信号控制也可以根据实际需要实时修改控制精度，调节控制参数，并能够实现自动调节与控制。
随着舵机控制方法的发展，舵机控制方向和运动速度的精度和准确性不断提升。
借助新的技术，舵机控制已成为机械系统中重要的一部分，对于机械系统的控制起到了至关重要的作用。
只有合理的舵机控制方法，才能达到所需要的机械系统控制效果。
因此，舵机控制方法的研究集中在控制精度、系统可靠性、运动可靠性、操纵可靠性等方面。
通过功率电路，控制电路和传感器等系统设计和多种控制算法，可以提高舵机控制的性能。
目前，人们已经研究出了多种控制方法，如状态反馈控制、模糊控制、神经网络控制等，他们都能够提升机械系统的精度和运动可靠性。
以上就是关于舵机控制方法的介绍，舵机控制装置在很多方面都发挥着重要作用，其重要性不言而喻。
在未来，舵机控制系统必将得到更广泛的应用，搭建更先进、更安全、更可靠的机械系统。
舵机控制详解
舵机控制详解 The manuscript was revised on the evening of 2021本人学习了一段时间的舵机，将自己所遇到的问题与解决方案和大家分享一下，希望对初学者有所帮助！！！！一、舵机介绍1、舵机结构舵机简单的说就是集成了直流电机、电机控制器和减速器等，并封装在一个便于安装的外壳里的伺服单元。
舵机安装了一个电位器（或其它角度传感器）检测输出轴转动角度，控制板根据电位器的信息能比较精确的控制和保持输出轴的角度。
这样的直流电机控制方式叫闭环控制，所以舵机更准确的说是伺服马达，英文 servo。
舵机组成：舵盘、减速齿轮、位置反馈电位计、直流电机、控制电路板等。
舵盘上壳齿轮组中壳电机控制电路控制线下壳工作原理：控制信号控制电路板电机转动齿轮组减速舵盘转动位置反馈电位器控制电路板反馈简单的工作原理是控制电路接收信号源的控制信号，并驱动电机转动；齿轮组将电机的速度成大倍数缩小，并将电机的输出扭矩放大响应倍数，然后输出；电位器和齿轮组的末级一起转动，测量舵机轴转动角度；电路板检测并根据电位器判断舵机转动角度，然后控制舵机转动到目标角度或保持在目标角度。
舵机接线方法：三线接线法：（1）黑线（地线）红线（电源线）两个标准：和6V蓝线/黄线（信号线）（2）棕线（地线）红线（电源线）两个标准：和6V黄线（信号线）二、舵机PWM 信号介绍1、PWM 信号的定义PWM 信号为脉宽调制信号，其特点在于他的上升沿与下降沿之间的时间宽度。
具体的时间宽窄协议参考下列讲述。
我们目前使用的舵机主要依赖于模型行业的标准协议，随着机器人行业的渐渐独立，有些厂商已经推出全新的舵机协议，这些舵机只能应用于机器人行业，已经不能够应用于传统的模型上面了。
关于舵机PWM 信号的基本样式如下图其PWM 格式注意的几个要点： （1） 上升沿最少为，为之间；（2） 控制舵机的PWM 信号周期为20ms ； 2．PWM 信号控制精度制定1 DIV = 8uS ; 250DIV=2mS PWM 上升沿函数： + N ×DIV0uS ≤ N ×DIV ≤ 2mS ≤ +N ×DIV ≤ 3、舵机位置控制方法 舵机的转角达到185度，由于采用8为CPU 控制，所以控制精度最大为256份。
控制舵机方法
控制舵机方法
舵机的控制方法详解如下：
舵机，是一种常用于模型制作和机器人控制的电机，可以精确地控制输出角度和速度。
在许多实际应用中，控制舵机是至关重要的一步。
那么，舵机的控制方式是什么呢？
1.PWM控制方式
PWM控制方式是最常见的一种控制舵机的方法。
PWM是指脉冲宽度调制，即在一定时间内，通过改变脉冲的宽度来控制舵机的角度。
信号源是通过微控制器，单片机或其他控制芯片来生成的。
通过这种方式，可以控制舵机的位置、速度和方向。
2.RC信号控制方式
RC信号控制方式也被广泛应用于舵机控制中。
这种方式通过接收来自遥控器等RC信号源的信号来控制舵机的运行。
通常，RC信号的频率为20ms，脉宽在1-2ms范围内，其中1.5ms表示舵机的中心位置。
通过改变脉宽，可以控制舵机的运行。
3.数字信号控制方式
数字信号控制方式是一种先进的控制方式，可以实现更高级别的控制。
这种方式使用电子设备（如Arduino或RaspberryPi）来生成数字信号，用于控制舵机的转向、角度和速度。
数字信号控制方式通常使用标准的PWM信号进行控制，但与传统的PWM控制方式相比，数字信号控制方式可以更精确地控制微小的脉宽变化。
综上所述，控制舵机的方法有很多种，包括PWM控制方式、RC信号控制方式和数字信号控制方式。
选择适当的控制方式可以使舵机的运行更加稳定和精确，提高机器人和模型的整体性能。
舵机角度控制原理
舵机角度控制原理
舵机是一种常见的电机驱动装置，用于控制物体的角度位置。
它由电机、减速装置和反馈控制系统组成，通过控制电机的旋转方向和速度，以实现对舵机输出角度的控制。
舵机的控制原理主要包括以下几个方面：
1. PWM信号控制：舵机通常使用PWM（脉宽调制）信号进
行控制。
PWM信号的高电平时间决定了舵机输出角度的位置，通常情况下，1ms的高电平时间代表舵机输出角度为0度，
2ms的高电平时间代表舵机输出角度为180度。
控制系统通过
改变PWM信号的高电平时间，可以实现对舵机输出角度的控制。
2. 位置反馈：舵机一般都内置了位置反馈装置，通常采用电位器或编码器来实现。
通过位置反馈装置，控制系统可以实时监测舵机的输出角度，从而提供给反馈控制系统进行比较和调整。
这样可以保证舵机输出角度的准确性和稳定性。
3. PID控制算法：PID控制算法是一种常用的控制算法，用于
实现舵机输出角度的精确控制。
PID控制算法根据当前输出角
度与目标输出角度之间的差异，计算出一个控制量，用于调节舵机的电机驱动电压或电流。
PID控制算法可以根据具体应用
的需求进行调优，以实现良好的控制性能。
总结起来，舵机角度控制的原理主要是通过PWM信号控制舵
机的输出角度，借助位置反馈装置实现对输出角度的实时监测
和调整，使用PID控制算法对舵机的驱动电压或电流进行调节，以实现精确且稳定的角度控制。
舵机怎么控制
舵机怎么控制舵机的控制是机器人控制中非常重要的一部分。
舵机可以通过向机器人的连接部件施加力矩，从而控制其运动和姿态。
本论文将分为四个章节，分别介绍舵机的工作原理、舵机的控制方式、舵机的应用和未来的趋势。
第一章：舵机的工作原理舵机是一种通过转动轴来控制输出角度的电动装置。
它由电机、减速器和控制电路组成。
当电机转动时，减速器将输出转矩传递给连接部件，使其移动到所需的位置。
舵机的工作原理基于反馈控制系统，其中控制电路通过传感器准确测量当前位置，并根据设定值产生控制信号，使舵机转动到精确的角度。
第二章：舵机的控制方式舵机的控制方式主要有两种：开环和闭环控制。
开环控制是指通过简单的控制信号来直接控制舵机。
这种控制方式简单易行，但可控性较差，难以精确控制舵机的输出角度。
闭环控制是指通过反馈信号来实时调整控制信号，使舵机精确转动到所需的位置。
闭环控制具有较高的控制精度，但也更加复杂，需要使用传感器来获取反馈信号。
第三章：舵机的应用舵机广泛应用于机器人、航空航天、航海、汽车和工业自动化等领域。
在机器人领域，舵机用于控制机器人的关节运动，使其具备更加精确和灵活的动作能力。
在航空航天领域，舵机用于控制飞行器的姿态和稳定性，确保飞行器在空中的平稳飞行。
在航海领域，舵机用于控制船舶的航向，使船舶能够准确地按照预定航线行驶。
在汽车领域，舵机用于控制汽车的转向，使驾驶人能够轻松操作车辆。
在工业自动化领域，舵机用于控制机械臂和其他运动装置的运动，实现精确的运动控制。
第四章：舵机的未来趋势随着技术的发展，舵机的控制将更加精确和智能化。
传感器技术的不断进步将使得舵机能够获得更加准确的反馈信号。
此外，人工智能和机器学习算法的应用也将提高舵机的控制精度和适应性。
未来，舵机有望成为机器人控制系统中更加重要的一部分，为机器人带来更高的运动和操作能力。
总结:舵机是机器人控制中不可或缺的一部分。
本论文从舵机的工作原理、控制方式、应用和未来的趋势等四个方面进行了介绍。
舵机(servo motor)的控制
舵机(servo motor)的控制基于单片机16f877a和proteus的仿真舵机是一种位置伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
（注意：如果你控制的舵机在不停的抖动，其中一个原因就是你给的脉冲有杂波，这点很重要。
舵机是一个物理器件，它的转动需要时间的，因此，程序中占空比的值变化不能太快，不然舵机跟不上程序的响应时间。
）一、舵机的结构我们选的舵机型号是TowerPro MG995,实物如图：它有三条线棕色、红色、黄色分别是GND、 V+ 、 S（信号）。
如下图：二、舵机的单片机控制原理1、我们得先了解舵机的工作原理：控制信号由舵机的信号通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
它的控制要求如下图：2、由上可知舵机的控制信号是PWM信号，利用占空比的变化改变舵机的位置。
我们用pic单片机的定时器1模块产生PWM信号，得到控制电机的占空比，也就如上图的占空比信号，周期是20Ms.下面我们来看看怎样产生上图的占空比，单片机的定时器1模块最大可以产生174ms的延时，也就是可以产生最大174ms的中断。
怎样设置Timer1来产生上述占空比的中断，可以参考具体资料书。
当系统中只需要实现一个舵机的控制，采用的控制方式是改变单片机的一个定时器中断的初值，将20ms分为两次中断执行，一次短定时中断和一次长定时中断。
这样既节省了硬件电路，也减少了软件开销，控制系统工作效率和控制精度都很高。
具体的设计过程：例如想让舵机转向左极限的角度，它的正脉冲为2ms，则负脉冲为20ms-2ms=18ms，所以开始时在控制口发送高电平，然后设置定时器在2ms 后发生中断，中断发生后，在中断程序里将控制口改为低电平，并将中断时间改为18ms，再过18ms进入下一次定时中断，再将控制口改为高电平，并将定时器初值改为2ms，等待下次中断到来，如此往复实现PWM信号输出到舵机。
舵机控制算法
舵机控制算法舵机是一种常用于机器人、无人机、遥控车辆等设备中的执行器，用于实现精确的角度控制。
舵机控制算法是指通过编程控制舵机的旋转角度，使其按照预定的轨迹运动。
舵机控制算法的核心是对舵机的脉宽进行控制。
舵机通过接收控制信号的脉宽来确定旋转角度，一般采用PWM（脉宽调制）信号进行控制。
具体来说，舵机控制算法需要完成以下几个任务：1. 脉宽范围确定：不同型号的舵机对应的脉宽范围可能不同，因此需要确定舵机的脉宽范围。
一般而言，舵机的脉宽范围为500us到2500us。
2. 角度映射：通过舵机的脉宽范围可以确定舵机的角度范围。
一般而言，舵机的角度范围为0°到180°。
因此，舵机控制算法需要将目标角度映射到对应的脉宽范围。
3. 脉宽控制：舵机控制算法需要根据目标角度计算出对应的脉宽，并将该脉宽发送给舵机。
一般而言，舵机控制算法会使用定时器来生成PWM信号，并通过改变PWM信号的脉宽来控制舵机的旋转角度。
4. 角度调整：在实际控制过程中，可能会出现误差，即实际角度与目标角度之间的差值。
舵机控制算法可以通过不断调整脉宽来减小误差，使实际角度逐渐接近目标角度。
舵机控制算法可以采用开环控制或闭环控制。
开环控制是指根据目标角度直接计算出对应的脉宽，并发送给舵机，不考虑实际角度与目标角度的差异。
闭环控制是指根据实际角度与目标角度的差值，通过调整脉宽来减小误差。
在实际应用中，舵机控制算法可以根据具体需求进行优化。
例如，可以采用PID控制算法来实现闭环控制，通过比例、积分和微分控制来提高控制的精确度和稳定性。
此外，还可以考虑舵机的惯性等因素，进一步优化控制算法。
舵机控制算法是实现舵机精确角度控制的关键。
通过合理设计和优化算法，可以实现舵机在各种应用场景中的准确、稳定的运动。
舵机的控制方式和工作原理介绍
舵机的控制方式和工作原理介绍舵机是一种常见的电动执行器，广泛应用于机械设备、机器人、航模等领域。
它通过接收控制信号来调节输出轴的角度，实现精确的位置控制。
本文将介绍舵机的控制方式和工作原理，供读者参考。
一、PWM控制方式PWM（Pulse Width Modulation）控制是舵机最常用的控制方式之一。
它通过改变控制信号的脉宽来控制舵机的角度。
具体来说，一种典型的PWM控制方式是使用50Hz的周期性信号，脉宽为0.5~2.5ms的方波信号，其中0.5ms对应的是舵机的最小角度，2.5ms对应的是舵机的最大角度。
PWM控制方式的实现比较简单，可以使用单片机、微控制器或者专用的PWM模块来生成PWM信号。
一般情况下，控制信号的频率为50Hz，也可以根据实际需求进行调整。
通过调节控制信号的脉宽，可以精确地控制舵机的角度。
二、模拟控制方式模拟控制方式是舵机的另一种常用控制方式。
它通过改变输入信号的电压值来控制舵机的角度。
典型的模拟控制方式是使用0~5V的电压信号，其中0V对应的是舵机的最小角度，5V对应的是舵机的最大角度。
模拟控制方式的实现需要使用DAC（Digital-to-Analog Converter）将数字信号转换为相应的模拟电压信号。
通过改变模拟电压的大小，可以控制舵机的角度。
需要注意的是，模拟控制方式对输入信号的精度要求较高，不能容忍较大的误差。
三、数字信号控制方式数字信号控制方式是近年来舵机控制的新发展，它使用串行通信协议（如UART、I2C、SPI等）将数字信号传输给舵机，并通过解析数字信号控制舵机的角度。
数字信号控制方式可以实现更高精度、更复杂的控制功能，适用于一些对角度精度要求较高的应用。
数字信号控制方式的实现需要使用带有相应通信协议支持的控制器或者模块，通过编程来实现对舵机的控制。
在这种控制方式下，控制器可以同时控制多个舵机，可以实现多轴运动控制的功能。
另外，数字信号控制方式还可以支持PID控制和反馈控制等高级控制算法。
舵机控制
亚博科技
Arduino视频教程
如右图所示将舵机接 数字 9 接口上。 编写一个程序让舵机 转动到用户输入数字 所对应的角度数的位 置，并将角度打印显 示到屏幕上。
参考源程序如下： //UART send 1~9==>20~180 degree int servopin=9;//设置舵机驱动脚到数字口9 int myangle;//定义角度变量 int pulsewidth;//定义脉宽变量 int val; void servopulse(int servopin,int myangle)/*定义一个脉冲函数，用来模拟 方式产生PWM值*/ { pulsewidth=(myangle*11)+500;//将角度转化为500-2480 的脉宽值 digitalWrite(servopin,HIGH);//将舵机接口电平置高 delayMicroseconds(pulsewidth);//延时脉宽值的微秒数 digitalWrite(servopin,LOW);//将舵机接口电平置低 delay(20-pulsewidth/1000); //延时周期内剩余时间 } void setup() {
亚博科技
ino视频教程
舵机有很多规格， 但所有的舵机都 有外接三根线， 分别用棕、红、 橙三种颜色进行 区分，由于舵机 品牌不同，颜色 也会有所差异， 棕色为接地线， 红色为电源正极 线，橙色为信号 线。
亚博科技
Arduino视频教程
舵机的转动的角度是通过调节PWM（脉冲宽度调制）信 号的占空比来实现的，标准PWM（脉冲宽度调制）信号 的周期固定为20ms（50Hz），理论上脉宽分布应在1ms 到2ms 之间，但是，事实上脉宽可由0.5ms 到2.5ms 之间， 脉宽和舵机的转角0°～180°相对应。有一点值得注意 的地方，由于舵机牌子不同，对于同一信号，不同牌子的 舵机旋转的角度也会有所不同。
舵机工作原理与控制方法
舵机工作原理与控制方法舵机是一种常见的机电一体化设备，用于控制终端设备的角度或位置，广泛应用于遥控模型、机器人、自动化设备等领域。
下面将详细介绍舵机的工作原理和控制方法。
一、舵机工作原理：舵机的工作原理可以简单归纳为：接收控制信号-》信号解码-》电机驱动-》位置反馈。
1.接收控制信号舵机通过接收外部的控制信号来控制位置或角度。
常用的控制信号有脉宽调制（PWM）信号，其脉宽范围一般为1-2毫秒，周期为20毫秒。
脉宽与控制的位置或角度呈线性关系。
2.信号解码接收到控制信号后，舵机内部的电路会对信号进行解析和处理。
主要包括解码脉宽、信号滤波和信号放大等步骤。
解码脉宽：舵机会将输入信号的脉宽转换为对应的位置或角度。
信号滤波：舵机通过滤波电路来消除控制信号中的噪声，使得控制稳定。
信号放大：舵机将解码后的信号放大，以提供足够的电流和功率来驱动舵机转动。
3.电机驱动舵机的核心部件是电机。
接收到解码后的信号后，舵机会驱动电机转动。
电机通常是直流电机或无刷电机，通过供电电压和电流的变化控制转动速度和力矩。
4.位置反馈舵机内部通常搭载一个位置传感器，称为反馈装置。
该传感器能够感知电机的转动角度或位置，并反馈给控制电路。
控制电路通过与目标位置或角度进行比较，调整电机的驱动信号，使得电机逐渐趋近于目标位置。
二、舵机的控制方法：舵机的控制方法有脉宽控制方法和位置控制方法两种。
1.脉宽控制方法脉宽控制方法是根据控制信号的脉宽来控制舵机的位置或角度。
控制信号的脉宽和位置或角度之间存在一定的线性关系。
一般来说，舵机收到脉宽为1毫秒的信号时会转动到最左位置，收到脉宽为2毫秒的信号时会转动到最右位置，而脉宽为1.5毫秒的信号舵机则会停止转动。
2.位置控制方法位置控制方法是根据控制信号的数值来控制舵机的位置或角度。
与脉宽控制方法不同，位置控制方法需要对控制信号进行数字信号处理。
数值范围一般为0-1023或0-4095，对应着舵机的最左和最右位置。
舵机控制方法
舵机控制方法
舵机，又称舵扇，是用于操控船舶姿态和航向的重要装置。
它具有可以手动控制船艉水平和垂直角度的优势，是机动船舶航行过程中不可或缺的重要装置之一。
随着船舶轮机设备的普及，舵机的应用也变得越来越普及。
近年来，随着船舶科技的进步，舵机控制方法也在不断更新。
舵机控制是船舶轮机设备中最重要的部件，其实船舶轮机设备若正常工作，对最终的船舶航行性能和安全有着至关重要的作用。
一般来说，舵机的控制有两种主要的方式：手动控制和自动控制。
手动控制传统的舵机控制方式，它使用手动调节摇杆来控制船舶的艉角度。
传统的舵机控制结构简单，操作方便，但受到人的感觉的限制，操作者很难在一定的时间内对船舶的艉角度进行精确的控制。
自动控制自动控制是近几年才出现的舵机控制方式，它利用舵机控制电路来控制船舶的艉角度，让船舶能够在预设的路径中自动前进。
自动控制有很多优点，它的控制精确度比手动控制高，而且不受操作者的感知限制，可以实现船舶快速、精确的控制，特别是对于复杂的航行环境，自动控制可以在一定程度上提高船舶航行的安全性和航行效率。
另外，在船舶轮机设备中，还有一种新型的舵机控制方法，即电动舵机控制。
在船舶进行转弯操作时，电动舵机可以直接控制船舶艉角度，实现快速、准确的转弯操作，并使船舶在经过转弯过程中能够自动回到抽水、抽压的状态。
总之，舵机控制这一船舶轮机设备的重要组成部分，除了传统的手动控制外，还有自动控制和电动舵机控制，它们在提高船舶航行安全性和效率方面都发挥着重要作用。
舵机控制技术的发展，不仅可以极大地提升船舶航行的安全性，同时也可以更好的指导船舶的航行，最终实现船舶自动航行的目标。
舵机速度控制原理
舵机速度控制原理舵机是一种常见的电机，主要用于控制机器人、模型船、飞机等设备的运动。
舵机速度控制是控制舵机转动速度的一种技术，可以实现精确的运动控制。
本文将详细介绍舵机速度控制原理。
一、舵机基础知识1. 舵机结构舵机由电机、减速器、位置反馈装置、控制电路和输出轴组成。
其中，电机通过减速器将高速旋转转换为低速高扭矩输出，位置反馈装置可以测量输出轴位置，并将其反馈给控制电路，从而实现精确的位置控制。
2. 舵机工作原理当输入PWM信号时，舵机会根据信号占空比来确定输出轴的位置。
PWM信号周期一般为20ms，占空比范围为0-100%。
当占空比为0%时，输出轴处于最左侧；当占空比为50%时，输出轴处于中心位置；当占空比为100%时，输出轴处于最右侧。
二、舵机速度控制原理1. PWM信号频率与周期PWM信号频率指每秒钟PWM信号重复出现的次数。
PWM信号周期指PWM信号一次完整的周期所需要的时间。
一般来说，PWM信号频率越高，控制精度越高，但同时也会增加计算负担和电路复杂度。
PWM信号周期越短，输出轴转动速度就越快。
2. 舵机速度控制方法舵机速度控制可以通过改变PWM信号占空比来实现。
当占空比较小时，输出轴转动速度较慢；当占空比较大时，输出轴转动速度较快。
因此，可以通过改变PWM信号占空比的大小来控制舵机的转动速度。
3. 舵机加减速控制方法为了实现更加精确的运动控制，可以采用舵机加减速控制方法。
该方法主要分为两个阶段：加速阶段和匀速阶段。
在加速阶段中，PWM信号占空比逐渐增大，输出轴转动速度逐渐增快；在匀速阶段中，PWM信号占空比保持不变，输出轴转动速度保持恒定。
当需要停止时，则采用减速阶段，在该阶段中PWM信号占空比逐渐减小，输出轴转动速度逐渐减慢，直到停止。
三、舵机速度控制电路设计1. 舵机速度控制电路原理图舵机速度控制电路主要由PWM信号发生器、加减速电路、H桥驱动电路和舵机组成。
其中，PWM信号发生器用于产生PWM信号；加减速电路用于实现舵机加减速控制；H桥驱动电路用于控制输出轴的转向；舵机则是被控制的对象。
舵机控制原理
舵机控制原理
舵机控制原理是通过控制电压信号的变化来控制舵机的转动角度。
舵机是一种能够精确控制角度位置的电机，常用于机器人、航模和自动化系统等领域。
舵机由电机、控制电路和反馈位置传感器组成。
控制电路根据接收到的控制信号，通过改变电机驱动电压的方式来控制舵机的角度。
舵机控制信号通常是脉冲宽度调制（PWM）信号，它的周期
通常为20毫秒。
高电平脉冲的宽度决定了舵机的角度位置。
一般来说，1.0毫秒的脉宽对应最小角度（通常为0度），1.5
毫秒的脉宽对应中间位置（通常为90度），2.0毫秒的脉宽对应最大角度（通常为180度）。
通过改变脉冲宽度，可以精确控制舵机的任意角度位置。
控制电路会将接收到的PWM信号转换为合适的电压信号，然
后通过驱动电机的方式，输出给舵机。
舵机内部的反馈位置传感器会不断检测和调整电机的转动角度，确保舵机按照预期的位置稳定运行。
舵机控制原理的核心在于通过不同的控制信号来改变电机驱动电压，进而控制舵机的转动角度。
通过精确的控制信号和反馈机制，舵机可以实现准确的位置控制，非常适用于各种需要精确控制角度位置的应用场景。
舵机控制方法
舵机控制方法
舵机是一种广泛应用于机器人、控制系统和航空航天装置的控制部件，能实现指定的角度控制。
舵机控制方法有很多种，其中包括模式控制、误差控制、强度和位置控制、速度控制和反馈控制。
模式控制是舵机控制的最常用方法，即采用固定的输入信号模式来给机器人控制舵机的角度。
模式控制时，可以根据实际情况，将输入信号模式参数设置为多种值。
当舵机在执行固定模式输入时，输出执行器及时响应，实现机器人的执行动作。
误差控制也是舵机的一种常用控制方法，它是由输出端的反馈信号反馈，根据反馈信号和输入端的设定位置点值，计算出位置误差，再根据误差调整输入端电压。
误差控制具有较快的反应速度和准确的控制精度，因而被广泛应用于机器人、控制系统和航空航天装置等。
强度和位置控制是舵机控制的另外一种方法。
它是采用双闭环控制，即采用外环控制舵机的力矩，内环控制其位置。
强度控制是舵机控制的一个重要环节，它综合考虑了位置和角加速度的控制，能够根据实际需要合理控制舵机的输出角速度和强度。
速度控制也是舵机控制中的一种重要方法。
速度控制的方法是采用闭环控制，通过检测舵机的转速，调整输入端信号，以达到控制舵机输出角速度的目的。
它是实现舵机控制快速精确性能的有效方法。
反馈控制是舵机控制的另一种有效方法。
它是基于反馈信号，可以更精确地识别舵机的实际位置，从而能够更加精确地控制舵机的角度。
总之，舵机控制有很多种方法，例如模式控制、误差控制、强度和位置控制、速度控制和反馈控制等。
不同的控制方法具有不同的特点，有利于控制系统的安全性和可靠性。
舵机控制的基本原理
舵机控制的基本原理舵机它主要是由直流电机、减速齿轮组、传感器和控制电路这几个部分组成的。
先说说直流电机吧，这个就像是舵机的小动力源。
你可以把它想象成一个小小的大力士，虽然它自己的力气可能不是超级大，但是它很努力地在转动呢。
不过这个直流电机呀，它要是直接工作的话，就有点太莽撞啦，就像一个横冲直撞的小怪兽，所以呢就需要减速齿轮组来管管它。
减速齿轮组就像是一个超级耐心的教导员。
直流电机转得很快的时候，它就会把这个速度降下来，而且还能把电机的力量变得更大呢。
就好比把小怪兽的速度降下来，但是让它的力气变得更有用处。
这个时候呀，舵机就开始有点靠谱的样子啦。
那传感器呢，这可是个聪明的小机灵鬼。
它一直在观察着舵机的状态哦。
比如说舵机的轴转到哪里啦，它都能知道得一清二楚。
就好像是舵机的小眼睛，时刻盯着自己的动作。
如果没有这个传感器呀，舵机就像个没头的苍蝇，不知道自己转到什么位置合适了。
再来说说控制电路，这可是舵机的大脑呢。
你给它一个信号，就像是给它下了个小指令。
比如说你想让舵机的轴转到某个角度，这个控制电路就开始忙活起来啦。
它会根据你给的信号，去指挥直流电机该怎么转，是转快点还是转慢点，然后通过减速齿轮组来实现合适的转动，同时传感器还会把舵机的实时状态反馈给控制电路。
这就像一个小团队一样，大家互相配合得可好了。
当你给舵机一个角度信号的时候，控制电路就会计算出电机需要转动多少才能达到这个角度。
然后电机就开始转动啦，在转动的过程中，传感器不断地告诉控制电路现在的位置情况。
如果还没到指定的角度呢，电机就继续转；要是一不小心转多了一点，控制电路就会让电机往回转一点点。
这整个过程就像是一场小心翼翼的舞蹈，每个部分都要跳对自己的舞步。
舵机在很多地方都特别有用呢。
像咱们玩的小机器人呀，那些能做出各种有趣动作的关节部分，很多就是靠舵机来控制的。
还有航模里面，舵机可以控制飞机的舵面，让飞机能在空中做出各种酷炫的动作。
要是没有舵机这么个有趣的小玩意儿，这些好玩的东西可就没那么精彩啦。
舵机控制器原理
舵机控制器原理舵机控制器原理第一章：引言舵机是一种常用于控制机械运动的装置，广泛应用于机器人、模型飞机、工业自动化等领域。
舵机控制器作为舵机控制的核心部件，承担着信号处理和驱动输出功能。
本章将介绍舵机的基本概念、工作原理以及舵机控制器在舵机控制中的作用。
第二章：舵机工作原理舵机是一种将电信号转化为运动的执行器。
通常由直流电机、功率驱动电路和位置反馈装置组成。
2.1 直流电机舵机中常用的直流电机是一种由电磁铁产生的转矩来驱动转动的电机。
通过电磁铁的磁场和永磁体之间的作用力，实现电能到机械能的转换。
2.2 位置反馈装置舵机的位置反馈装置主要用来检测舵机的角度，并将检测到的信息反馈给控制器。
目前常用的位置反馈装置主要有光电编码器、磁编码器等。
2.3 功率驱动电路舵机的功率驱动电路主要负责将信号处理后的控制信号转换为电流、电压等能够驱动电机的形式。
常用的功率驱动电路包括H桥驱动电路、驱动芯片等。
第三章：舵机控制器的工作原理舵机控制器是舵机控制的核心，其主要功能是接收外部控制信号并进行信号处理，然后输出对应的驱动信号给舵机。
舵机控制器的工作原理一般可以分为以下几个步骤：3.1 接收控制信号舵机控制器通过与系统中的控制设备（如遥控器、微控制器等）建立通信，接收外部的控制信号。
3.2 信号处理接收到的控制信号包括脉宽调制（PWM）信号等，舵机控制器需要对这些信号进行处理，提取出有效信息，并转换为合适的控制量。
3.3 控制算法舵机控制器根据处理后的信号通过控制算法来确定舵机的运动方式和目标位置，包括位置控制和速度控制等。
3.4 输出驱动信号控制器根据控制算法得到的控制量，通过功率驱动电路将驱动信号转换为电流或电压等形式，驱动舵机的运动。
第四章：舵机控制器的应用舵机控制器广泛应用于机器人、模型飞机、船舶、工业自动化等领域。
在机器人领域，舵机控制器能够实现机器人关节的运动控制；在模型飞机中，舵机控制器能够控制舵面的位置，实现飞机的姿态调整。
舵机控制
在机器人机电控制系统中，舵机控制效果是性能的重要影响因素。
舵机可以在微机电系统和航模中作为基本的输出执行机构，其简单的控制和输出使得单片机系统非常容易与之接口。
舵机是一种位置（角度）伺服的驱动器，适用于那些需要角度不断变化并可以保持的控制系统。
目前在高档遥控玩具，如航模，包括飞机模型，潜艇模型；遥控机器人中已经使用得比较普遍。
舵机是一种俗称，其实是一种伺服马达。
其工作原理是：控制信号由接收机的通道进入信号调制芯片，获得直流偏置电压。
它内部有一个基准电路，产生周期为20ms，宽度为1.5ms的基准信号，将获得的直流偏置电压与电位器的电压比较，获得电压差输出。
最后，电压差的正负输出到电机驱动芯片决定电机的正反转。
当电机转速一定时，通过级联减速齿轮带动电位器旋转，使得电压差为0，电机停止转动。
当然我们可以不用去了解它的具体工作原理，知道它的控制原理就够了。
就象我们使用晶体管一样，知道可以拿它来做开关管或放大管就行了，至于管内的电子具体怎么流动是可以完全不用去考虑的。
3. 舵机的控制：舵机的控制一般需要一个20ms左右的时基脉冲，该脉冲的高电平部分一般为0.5ms~2.5ms范围内的角度控制脉冲部分。
以180度角度伺服为例，那么对应的控制关系是这样的：0.5ms--------------0度；1.0ms------------45度；1.5ms------------90度；2.0ms-----------135度；2.5ms-----------180度；这只是一种参考数值，具体的参数，请参见舵机的技术参数。
小型舵机的工作电压一般为4.8V或6V，转速也不是很快，一般为0.22/60度或0.18/60度，所以假如你更改角度控制脉冲的宽度太快时，舵机可能反应不过来。
如果需要更快速的反应，就需要更高的转速了。
要精确的控制舵机，其实没有那么容易，很多舵机的位置等级有1024个，那么，如果舵机的有效角度范围为180度的话，其控制的角度精度是可以达到180/1024度约0.18度了，从时间上看其实要求的脉宽控制精度为2000/1024us约2us。
