安装仪表工程师手册提纲及细则
仪表安装作业指导书
一、控制系统仪表接地安装作业指导书1 危险辩识1.1 注意在接地体施工过程中要防止大锤伤人。
1.2 动火前清理周围的易燃物。
1.3 避免交叉作业，防止高处落物伤人。
2 物资准备2.1 每个接地系统需准备长2.5米的镀锌接地角铁3根（若接地电阻达不到要求再增补）、镀锌扁铁15M左右、接线用的不锈钢螺栓1个（M12或M14）。
2.2 电焊机、氧割器具各1套、大锤1个。
2.3 接地电阻仪1台。
3 控制系统及仪表接地原则3.1 保护接地：用电仪表、自控设备的金属外壳和正常不带电的金属部分，由于绝缘破坏而有可能带危险电压时，均应作保护接地。
3.2 工作接地：仪表、PLC、DCS、计算机系统等，应作工作接地。
工作接地包括；信号回路接地、屏蔽接地、本质安全仪表系统接地。
3.3 仪表系统防雷接地：位于多雷击区或强雷击区内的化工装置，当控制室内PLC、DCS、计算机系统仪表电缆引入处及现场仪表已设置了电涌保护器时，电涌保护器应进行仪表系统防雷接地。
4 接地施工技术要求4.1 仪表、PLC, DCS、计算机系统等电子设备的保护接地，应接至厂区电气系统接地网，接地电阻小于4Ω4.2 仪表、PLC, DCS、计算机系统等电子设备的工作接地(信号回路接地、屏蔽接地)，按以下原则进行:4.2.1 PLC、DCS、计算机系统应单独设置工作接地系统，要求接地电阻值小于4Ω。
4.2.3 若仪表需在现场接地时（如在非金属管道上安装的电磁流量计），当厂区电气系统接地网接地电阻值小于4Ω，且能满足现场仪表系统的要求而仪表制造厂又无特殊要求时，可直接接至厂区电气系统接地网。
否则，应独立设置仪表接地系统，接地电阻应小于4Ω(或按仪表制造厂要求确定)。
4.3 传送信号用导线的屏蔽层，在仪表盘(柜)的接地端子或接地汇流排处接地，不得浮空或重复接地。
4.4 仪表系统的接地连线，采用多股铜芯绝缘电线或电缆。
4.5 接地连线的截面，可根据接地电阻值的要求及连接仪表的数量和接地连线的长度按接地支线 2.5mm2,接地分干线16 mm2, 接地总干线25 mm2。
仪表管路安装作业指导书
仪表导压管路安装作业指导书编制：高忠绪刘永东何胜审核：程云龙批准：机电工程分公司二O一二年十一月仪表导压管路安装作业指导书1 编制依据及适用范围1.1 编制目的1.1.1 依据现行的施工标准规范、规程，总结公司成熟的仪表导压管路安装施工工艺，结合公司仪表工程施工特点，编制《仪表导压管路安装作业指导书》。
1.1.2 使仪表导压管路安装作业过程质量控制和安全风险控制达到规范化、程序化，保证全过程的施工安全和施工质量，提高施工效率；1.1.3 作为持续改进质量管理体系、HSE管理体系的基础和依据；1.1.4 作为职工培训、学习教材，以提高施工人员素质和技术水平。
1.1.5 为工程技术人员编制施工技术方案提供参考。
1.2 编制依据本作业指导书依据有关施工现行标准规范、仪表工手册及多年施工经验等编制而成。
GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》GB50235-2010 《工业金属管道工程施工及验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》GB/T50430-2007 《工程建设施工企业质量管理规范》《中国石油天然气股份有限公司炼油化工建设项目竣工验收手册》中国石油天然气股份有限公司炼油与化工分公司 2008.7《仪表工手册》第二版乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中仪表导压管路的安装施工。
2 作业流程及作业内容2.1 作业流程2.2 施工准备2.2.1 自控专业施工平面布置图、安装图、设备规格书及材料表等准备齐全。
2.2.2 技术人员及施工人员进行专业图纸审查和图纸会审，对图纸审查中发现的问题及时上报监理、业主及专业设计人员。
仪器仪表精品资料：压力仪表安装作业指导书

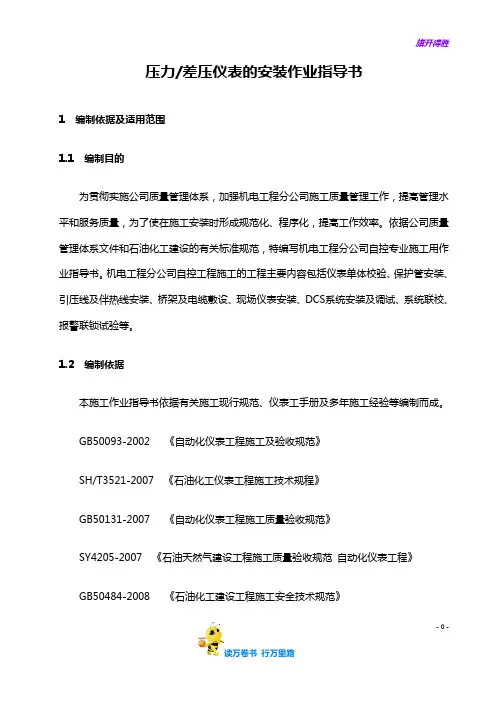

压力/差压仪表的安装作业指导书1 编制依据及适用范围1.1 编制目的为贯彻实施公司质量管理体系，加强机电工程分公司施工质量管理工作，提高管理水平和服务质量，为了使在施工安装时形成规范化、程序化，提高工作效率。
依据公司质量管理体系文件和石油化工建设的有关标准规范，特编写机电工程分公司自控专业施工用作业指导书。
机电工程分公司自控工程施工的工程主要内容包括仪表单体校验、保护管安装、引压线及伴热线安装、桥架及电缆敷设、现场仪表安装、DCS系统安装及调试、系统联校、报警联锁试验等。
1.2 编制依据本施工作业指导书依据有关施工现行规范、仪表工手册及多年施工经验等编制而成。
GB50093-2002 《自动化仪表工程施工及验收规范》SH/T3521-2007 《石油化工仪表工程施工技术规程》GB50131-2007 《自动化仪表工程施工质量验收规范》SY4205-2007 《石油天然气建设工程施工质量验收规范自动化仪表工程》GB50484-2008 《石油化工建设工程施工安全技术规范》- 0 -GB/T50430-2007 《工程建设施工企业质量管理规范》《仪表工手册》乐嘉谦（主编）1.3 适用范围本作业指导书适用于中国石油天然气第七建设公司承揽工程中的自控专业中压力、差压仪表的安装及伴热管线安装相关方面等内容的安装施工。
2 作业内容及流程2.1 压力、差压仪表的安装2.1.1 压力测量方法的分类测量压力和真空度的仪表很多，压力检测仪表常用的测压方法有三种。
1．液柱测压法根据流体静力学原理，将被测压力转换成液柱高度进行测量，有U形管压力计、单管压力计、斜管压力计等。
其结构简单、使用方便，精度较低，测量范围较窄，常用来就地指示低压或真空度。
- 1 -2．弹性测压法根据弹性变形的原理，将被测压力转换成弹性元件变形的位移进行测量。
有弹簧管压力计、波纹管压力计及膜片式压力计等。
其结构简单，价格低廉，工作可靠，使用方便。
监理细则(仪表安装工程)
监理细则(仪表安装工程)文档标题：监理细则——仪表安装工程一、前言本监理细则是针对仪表安装工程的具体指导性文件，旨在明确和规范在整个仪表安装工程过程中，监理工作的内容、方法、程序以及质量控制要点。
以此确保仪表安装工程的顺利实施，满足设计要求和技术标准，保障工程质量与安全。
二、监理工作范围1. 设计阶段监理：审查仪表设备选型、系统配置及设计图纸是否符合相关规程、规范和标准，对设计方案进行合理性、经济性和安全性评估。
2. 施工准备阶段监理：核实施工组织设计中仪表安装部分的内容，包括施工方案、工艺流程、质量保证措施等；同时核查进场仪表设备的质量证明文件、出厂检验报告等相关资料。
3. 施工阶段监理：- 监督并确认仪表设备安装位置、安装方式、接线布置等是否符合设计图纸和技术要求；- 对关键工序、隐蔽工程进行旁站监理，如预埋件安装、电缆敷设、接线端子压接等；- 定期或不定期进行现场检查，确保安装过程中的安全防护措施落实到位，作业环境满足规定要求。
4. 竣工验收阶段监理：参与仪表系统的调试、试运行及竣工验收工作，审核调试记录、检测数据等，确保仪表系统功能正常，满足使用需求。
三、监理工作重点1. 严格把控仪表设备的质量，确保所有设备均有合格证、出厂检验报告，并在使用前进行必要的复验。
2. 关注仪表安装的精确度，如对接线的紧固程度、信号传输线路的屏蔽处理、接地装置的有效性等方面要严格把关。
3. 高度重视仪表系统调试环节，严格按照调试方案进行，确保各项技术指标达到设计要求。
四、结语本监理细则为仪表安装工程提供了全面而详尽的工作指南，各参建单位应严格遵守执行。
作为监理方，我们将秉持公正、公平、公开的原则，严格执行国家法律法规和行业规定，全力保障仪表安装工程的质量与安全，确保项目顺利完成。
（注：以上内容仅供参考，具体监理细则需结合实际情况和相关规范制定。
）。
安装仪表工程师工作手册

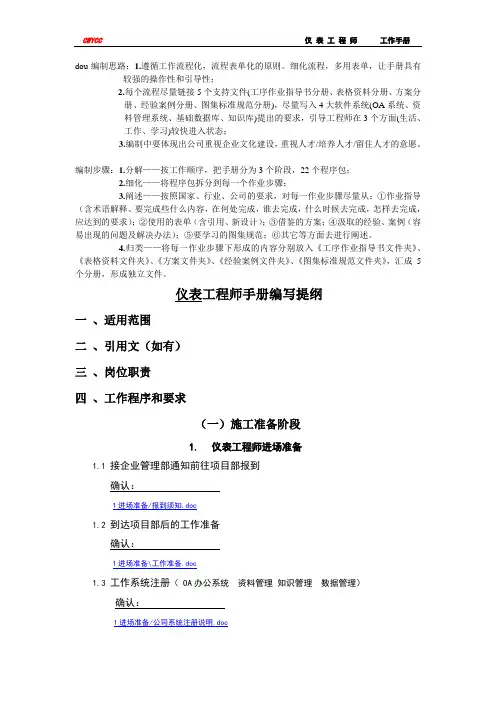

dou编制思路：1.遵循工作流程化，流程表单化的原则。
细化流程，多用表单，让手册具有较强的操作性和引导性；2.每个流程尽量链接5个支持文件(工序作业指导书分册、表格资料分册、方案分册、经验案例分册、图集标准规范分册)，尽量写入4大软件系统(OA系统、资料管理系统、基础数据库、知识库)提出的要求，引导工程师在3个方面(生活、工作、学习)较快进入状态；3.编制中要体现出公司重视企业文化建设，重视人才/培养人才/留住人才的意愿。
编制步骤：1.分解——按工作顺序，把手册分为3个阶段，22个程序包；2.细化——将程序包拆分到每一个作业步骤；3.阐述——按照国家、行业、公司的要求，对每一作业步骤尽量从：①作业指导（含术语解释、要完成些什么内容，在何处完成，谁去完成，什么时候去完成，怎样去完成，应达到的要求）；②使用的表单（含引用、新设计）；③借鉴的方案；④汲取的经验、案例（容易出现的问题及解决办法）；⑤要学习的图集规范；⑥其它等方面去进行阐述。
4.归类——将每一作业步骤下形成的内容分别放入《工序作业指导书文件夹》、《表格资料文件夹》、《方案文件夹》、《经验案例文件夹》、《图集标准规范文件夹》，汇成5个分册，形成独立文件。
仪表工程师手册编写提纲一、适用范围二、引用文（如有）三、岗位职责四、工作程序和要求（一）施工准备阶段1.仪表工程师进场准备1.1接企业管理部通知前往项目部报到确认：1进场准备/报到须知.doc1.2到达项目部后的工作准备确认：1进场准备\工作准备.doc1.3工作系统注册（ OA办公系统资料管理知识管理数据管理）确认：1进场准备/公司系统注册说明.doc1.4图纸资料领取, 编目录上传资料系统确认：1进场\仪表工程师图纸说明.doc1.5项目分解（单位工程划分）确认：1进场准备\单位工程划分.doc1.6施工规范准备、施工方案编制计划, 上传资料系统1进场准备\仪表施工规范\SHT 3521-2007石油化工仪表工程施工技术规程.pdf 1进场准备\仪表施工规范\自动化仪表工程施工及验收规范GB50093-2002.doc 1进场准备\施工方案编制计划.doc1.7项目概况, 上传资料系统确认：1进场准备\项目概况.doc1.8质量计划,上传资料系统确认：1进场准备\质量计划.doc1.9施工表格确认,上传资料系统确认：1进场准备\施工表格.doc1.10仪表施工安全预案分析,上传资料系统确认：1进场准备\仪表安装工作危险性分析.doc1.11材料管理流程学习确认：1进场准备\材料管理流程.doc1.12合同交底确认：1进场准备\合同交底.doc2.仪表图纸会审2.1 图纸资料是否齐全，能否满足施工需要。
仪表工程师手册
目录一、技术准备 (2)二、施工图纸会审 (2)三、编写施工方案。
(2)四、组织进行仪表技术交底，安全技术交底。
(3)五、提出设备、材料、机具计划。
(3)六、进行仪表单位工程的划分和施工表格的确认 (4)七、仪表安装施工过程： (4)八、手册附件 (7)仪表安装工程有作自身的特点，主要是准备期较长，施工期相对很短，交叉作业很多。
与工艺管道、设备、电气、焊接等专业配合十分密切，因而仪表施工难度大，工作面较宽。
本手册作为一般仪表安装工程使用，本着结合每一个工程的实际情况，应不断的创新和总结，并不断的提高。
仪表施工可按仪表作业指导书进行操作，附仪表工作流程一、技术准备1、进入施工现场，从资料室领取施工图纸，以及有关合同文件。
2、熟悉施工图，提出施工图存在的问题。
对于施工阶段，主要审查设计图纸给出的材料量是否足够，设备表统计是否有误。
设计的方法、线路是否合理等，图纸有无不清楚的地方，表述是否有矛盾等。
根据仪表施工图，应开出每一个取压回路所需要的阀门、材料、管件清单，具此统计出所有的材料量，便于材料计划的编制和安装中指导取压配管施工3、熟悉合同文件，搞清楚设备材料的分交原则，和工程结算的方法。
并运用到在施工过程中，从图纸会审开始，就使自己处于有利位置，随时把施工与工程经济效益结合起来。
4、准备齐全各种规范标准，仪表工程执行的标准规范如下：1)《自动化仪表工程施工及验收规范》GB5003-2002；2)《工业自动化仪表安装工程质量检验评定标准》GBJ131-90。
3)自动化仪表安装图册。
4)参照规范有：焊接规范，管道施工规范电气施工规范等。
二、施工图纸会审提出问题，并作好记录，施工图纸会审问题的解决方案，优先于施工图纸。
施工图纸定性的内容，应及时用工程联系单作工程量的反映，对以后的工程结算很有好处。
对设计经常不提供工程量的各种支架材料、接线盒、穿线盒、防爆扰型管、接地板等，在图纸会审时就应明确。
对于接地施工，对于土质不好的地区，接地施工的特殊措施应明确。
仪表安装操作规程4篇
仪表安装操作规程4篇第1篇仪表安装工安全技术操作规程（1）遵守《仪表工一般安全技术操作规程》.（2）安装现场仪表，须2人作业。
（3）拆卸有碱性以及尘、毒气体等危险介质仪表时，必须在清洗置换合格后方准施工。
（4）严格执行有关易燃、易爆物品的领用、保管和存放管理制度。
（5）装、接过程中如需使用机械设备焊接设备及风动、电动工具时，应遵守有关设备的安全技术操作规程。
（6）电炉、烘箱及其他加热设备周围，严禁堆放易燃易爆物品夜间操作须有2人进行。
（7）电源及其他布线需符合图线要求，不得任意更改，确需更改时，要经有关部门同意。
（8）离开工作岗位时，需切断电源及有关其他能源。
电气设备严禁安装在阀门和管线下面，防止因滴漏损坏设备。
第2篇北京市建筑工程施工安全操作规程（自控仪表安装工）1.仪表安装就位后，必须立即紧固基础螺栓，防止倾倒。
在多台仪表盘安装就位时，手指不得放在连接处。
严禁在仪表上放置工具等物件。
2、用开孔锯开孔时，盘后不得有人靠近。
在高处安装孔板时，不得坐在管子上开孔和锯管。
严禁在已充介质及带压力的管道上开孔。
3、在放电缆时，支架必须稳固，转动应灵活，防止脱杠和倾倒。
木筒上的钉子必须拔掉或打弯。
在转弯处操作人员应站在外侧。
4 校验用的交直流电源及电压等级应明确标注。
电气绝缘电阻不应小于20mω。
5 使用油浴设备，自动温度调节器应正常可靠，加热温度不得超过所用油的燃点，加热时严禁打开上盖。
6 气源电压应与被校仪表相符。
气动仪表的调校，一般不应采用乳胶管，防止爆裂。
仪表（尤其是分析仪表）的调校应按照说明书进行。
7 单管、u型管压力计等，应妥善保管，水银表面应用水或甘油等介质密封，严防挥发。
8 使水银校验仪表，应在专用的工作室内进行，工作室应通风良好，盛水银容器应盖严，散落的水银应及时清扫处理，操作时应穿工作服戴口罩。
9 试车前应对仪表进行二次调校及系统试验，并应对信号、联锁装置进行通电试验。
10 仪表安装竣工后，根据有关规程和设计要求，检查合格后，方可联动试车。
流程工业仪表工程师手册 +pdf
流程工业仪表工程师手册 +pdf Overview:The process industrial instrument engineer's handbook provides a comprehensive guide to the design, installation, and maintenance of instrumentation systems in industrial processes. This handbook covers a wide range of topics including sensors, transmitters, control systems, and safety considerations to ensure a thorough understanding of the principles and practices of industrial instrumentation engineering.正文：流程工业仪表工程师手册是工业过程中仪表系统设计、安装和维护的综合指南。
本手册涵盖了传感器、发射器、控制系统和安全考虑等广泛的主题，以确保对工业仪表工程原理和实践的全面理解。
手册包括以下内容：1.仪表系统基础知识：介绍了仪表系统的基本概念，包括测量原理、控制原理和仪表系统的组成部分。
读者将了解仪表系统在工业过程中的重要性以及其基本原理。
2.传感器和执行器：阐述了各种传感器和执行器的功能和特性，包括温度传感器、压力传感器和流量传感器等，以及执行器的种类和选型原则。
读者将学习如何选择和使用适合特定应用的传感器和执行器。
3.仪表系统的安装和调试：指导了仪表系统的安装和调试流程，包括现场布置、连接、校准和调试等步骤。
读者将了解如何有效地安装和调试仪表系统，以确保其正常运行。
4.控制系统和自动化：介绍了工业控制系统和自动化技术的基本原理和应用。
仪表安装手册
第五篇仪表安装第一章概述自动化仪表要完成其检测或调节任务，其各个部件必须组成一个回路或组成一个系统。
仪表安装就是把各个独立的部件即仪表、管线、电缆、附属设备等按设计要求组成回路或系统完成检测或调节任务。
也就是说，仪表安装根据设计要求完成仪表与仪表之间、仪表与工艺管道、现场仪表与中央控制室、现场控制室之间的种种连接。
这种连接可以用管道连接（如测量管道、气动管道、伴热管道等），也可以是电缆（包括电线和补偿导线）连接。
通常是两种连接的组合和并存。
第一节安装术语与符号一、安装术语（1）一次点指检测系统或调节系统工程中，直接与工艺介质接触的点。
如压力测量系统中的取压点，温度检测系统中的热电偶（电阻体）安装点等等。
一次点可以在工艺管道上，也可以在工艺设备上。
（2）一次部件又称取源部件。
通常指安装在一次点的仪表加工件。
如压力检测系统中的温度计接头（又称凸台）。
一次部件可能是仪表元件，如流量检测系统中的节流元件，也可能是仪表本身，如容积式流量计、转子流量计等，更多的可能是仪表加工件。
（3）一次阀门又称要部阀、取压阀。
指直接安装在一次部件上的阀门。
如与取压短节相连的压力测量系统的阀门，与孔板正、负压室引出管相连的阀门等。
（4）一次仪表现场仪表的一种。
是指安装在现场且直接与工艺介质相接触的仪表。
如弹簧管压力表、双金属温度计、双波纹管差压计。
热电偶与热电阻不称作仪表，而作为感温元件，所以又称一次元件。
（5）一次调校通称单体调校。
指仪表安装前后校验。
按《工业自动化仪表工程施工及、验收规范》GBJ93-86的要求，原则上每台仪表都要经过一次调校。
调校的的重点是检测仪表的示值误差、奕差；调节仪表的比例度、积分时间、微分时间的误差，控制点偏差，平衡度等。
只有一次调校符合设计或产品说明书要求的仪表，才能安装，以保证二次调校的质量。
（6）二次仪表是仪表示值信号不直接来自工艺介质的各类仪表的总称。
二次仪表的仪表示值信号通常由变送器变换成标准信号。
仪表安装学习手册
目录第一部分基础知识 3 第一章仪表基础知识 3 第一节仪表分类 3 第二节仪表主要性能指标 4 第二章常用仪表和管道标记 4 第一节仪表符号 4 第二节管道标记10 第三节带控制点的流程图图例10 第三章电工与电子基础知识14 第一节电工基础知识14 第二节应用举例15 第四章全面质量管理基础知识16 第二部分仪表检测与仪表控制部分18 第一章温度检测仪表18 第一节温度检测仪表分类18 第二节常用温度仪表工作原理18 第二章流量仪表19 第一节流量仪表分类19 第二节常用流量计的工作原理19 第三章液位仪表25 第一节物位仪表的分类25 第二节液位测量仪表的基本特性25 第三节石化系统常用液位仪表的测量原理26 第四章显示仪表37 第五章控制阀38 第一节控制阀分类38 第二节执行机构39 第六章变送器46 第七章化工自动化控制系统48 第一节简单控制系统48 第二章复杂控制系统49第三部分仪表安装部分50 第一章仪表安装基本操作工艺50 第二章仪表安装专业用语58 第三章仪表流程图58 第三章仪表常用安装材料60第一节仪表管材61第二节仪表电缆63第三节仪表常用钢材和阀门63 第四章仪表加工件65 第五章常用仪表安装66第一节温度仪表安装66第二节压力仪表安装68第三节常用流量仪表安装72第四节液位仪表安装76第五节分析仪表安装80第六节仪表管路敷设82第七节仪表伴热89第八节仪表电缆槽安装92第九节仪表电缆的敷设和接线95 第四部分可编程控制器和集散控制系统部分103 第一章可编程调节器103 第二章集散控制系统104第一节简述104第二节TDC3000系统106 第三节DCS系统接地109 附录一十套仪表安装工测试题（附有答案）112 附录二施工过程中常用记录表格附录三队部对班组施工技术管理规章制度第一部分：基础知识篇第一章仪表基础知识第一节仪表分类1、自动化仪表按照功能可分为：检测仪表、显示仪表、控制仪表、执行器四大类。
自控仪表安装工安全操作规定范本
自控仪表安装工安全操作规定范本一、操作前准备1. 工作人员在进行自控仪表安装前，在作业现场必须佩戴个人防护装备，包括安全帽、防滑鞋和防护手套等。
2. 在进行自控仪表安装前，必须熟悉相应的安装作业规范和程序，并通过相关培训合格。
3. 在自控仪表安装前，必须仔细检查所需工具、设备和材料，确保其正常运作、无缺陷和符合工作要求。
二、安全作业规范1. 在自控仪表安装过程中，严禁在没有关闭电源和电气设备的情况下操作。
操作人员必须在确认电源已经切断并采取控制措施后方可开展工作。
2. 操作人员在安装自控仪表时，必须按照规定的程序进行操作，严禁随意更改或省略任何步骤。
3. 在安装过程中，若发现相关设备或工具出现故障或异常，操作人员必须立即停止作业，并及时报告相关负责人进行维修或更换。
4. 所有自控仪表安装工作必须在光线充足、通风良好的环境中进行，严禁在狭小、黑暗、或通风不良的区域进行操作。
5. 在进行电气连接时，必须确保线路和设备上的电源已被切断，并使用绝缘材料分隔所有电源线路。
6. 在安装自控仪表时，操作人员必须将工具使用正确、合理，严禁使用损坏或磨损的工具。
7. 在安装自控仪表时，操作人员必须确保所使用的材料和设备符合相关标准和要求，严禁使用过期、损坏或有质量问题的材料和设备。
8. 在安装过程中，必须保持工作区域整洁、无杂物，严禁堆放易燃、易爆物品，以及其他危险品。
9. 安装过程中，操作人员必须时刻保持警觉，并与周围的工作人员保持良好的沟通协调，避免发生人为伤害。
三、操作人员个人安全规范1. 操作人员在作业过程中，要时刻关注自己的身体状况，如感到疲劳或身体不适，应立即停止作业，并寻求医生的帮助。
2. 操作人员在进行安装作业前，必须了解相关设备和工具的安全操作规范，并进行必要的防护措施。
3. 操作人员在作业过程中，必须保持手部清洁，并定期进行体检，以避免因工作原因导致的职业病。
4. 操作人员在安装自控仪表时，必须保持冷静、稳定的心态，避免因紧张或情绪波动导致事故发生。
自动化仪表安装手册
自动化仪表安装规则一、取源部件的安装（一）、温度取源部件1、温度取源部件的安装位置应选在介质温度变化灵敏和具有代表性的地方，不宜选在阀门等阻力部件附近和介质流速成死角处以及振动较大的地方。
2、热电偶取源部件的安装位置，宜远离强磁场。
3、与工艺管理道垂直安装时，取源部件轴线应与工艺管道轴线垂直相交。
4、在工艺管边的拐角处安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相重合。
5、与工艺管道倾斜安装时，宜逆着介质流向，取源部件轴线应与工艺管道轴线相交。
（二）、压力取源部件1、压力取源部件的安装位置应选在介质流速稳定的地方。
2、压力取源部件与温度取源部件在同一管段上时，应安装在温度取源部件的上游侧。
3、测量带有灰尘、固体颗粒或沉淀物等混浊介质的压力时，取源部件应倾斜向上安装。
在水平工艺管道上宜顺流束，成锐角安装。
4、当测量温度高于60℃的液体，蒸气和可凝性气体的压力时，取源部件应带有环形或U型冷凝弯。
5、测量气体压力时，取压口在工艺管道的上半部。
6、测量液体压力时，取压口在工艺管道的下半部与工艺管道的水平中心线成0～45度夹角的范围内。
7、测量蒸气压力时，取压口在工艺管道的上半部及下半部与工艺管道水平中心线成0～45度夹角的范围内。
（三）、流量取源部件1、安装节流件所规定的最小直管段，其内表面应清洁，无凹坑。
2、在节流件的上游侧安装温度计时，温度计与节流件间的直管距离应符合下列规定。
A.当温度计套管直径小于或等于0.03倍工艺管道内径时，不小于5（或3）倍工艺管道内径。
B．当温度计套管的直径在0.03到0.13倍工艺管道内径之间时，不小于20（或10）倍工艺管道内径。
3、在节流件的下游侧安装温度计时，温度计与节流件间的直管距离不应小于5倍工艺管道内径。
4、孔板采用法兰取压时，应符合下列规则：a.上、下游侧取压孔的轴线，分别与孔板上、下游侧端面间的距离应等于25.4±0.8毫米。
b.取压孔的直径宜在6～12毫米之间，上下游侧取压孔的直径应相等。
仪表安装、检修作业指导书
仪表安装、检修作业指导书１目的为了使工业自动化仪表检修、维修和安装施工的各工序过程得到有效控制，以保证工程质量完全符合设计和规范要求。
２适用范围适用于石油化工、电力等自动化仪表安装、检修、维修工程。
3 工作程序3.1 施工准备3.1.1 技术准备a）按要求及时参加图纸会审；b）会审后，编写施工方案、施工技术措施、质量保证措施、安全保证措施，质量控制点,并报有关人员、部门审批；c）依据施工文件及有关标准和规范，向施工班组进行技术交底，做好记录；d）提出材料计划表，报主管经理批准，若建设单位供料，还应由建设单位有关部门和人员审批。
3.1.2 机具、材料准备a）根据施工方案及施工技术措施准备施工用机具及材料；b）根据材料计划表领取工程用料，并做好检验，填写有关检验报告；c）对到货仪表设备进行验收，做好标识，并填写有关验收报告、记录等。
3.2 工程施工过程3.2.仪表安装检修过程流程图施工组织设计；组织机构建立；人力分配；图纸会审；设计交底；施工准备；技术、安全、质量交底；机具设备准备；材料检验；相关项目报验；仪表单校、金属结构及管线预制；办理各种相关作业票；仪表支架、槽架、底座安装；仪表盘、柜、操作台、箱安装；仪表阀门、套管等打压试验；一次元件安装；仪表管线及设备安装；仪表电缆敷设及绝缘、导通测试；仪表防爆部件安装、布线、接线；仪表管线打压、吹扫、脱脂；仪表联调；投用保镖；封相关工作票；资料整理；工程交接。
3.3.1 仪表设备、材料现场验收、办理相关施工工作票。
3.3.2 仪表单台调校:仪表在安装和使用前，应在室内进行检查、校准和试验，仪表试验的电源电压应稳定，交流电源及60V以上的直流电源电压波动不超过±10%，60V以下的直流电源电压波动不应超过±5%；仪表用气源压力应稳定。
仪表校准和试验用的标准仪器仪表基本误差的绝对值不宜超过被校仪表基本误差绝对值的1/3；单台仪表校准点应在仪表全量程范围内均匀选取，一般不应少于五点。
仪表工程施工手册 pdf
仪表工程施工手册 pdf第一章工程概述1.1 工程简介仪表工程是一项涉及测量、控制、调节等方面的工程，具有广泛的应用领域，如石油化工、电力、水利、环保等领域。
本手册包括仪表工程的施工规范、工作流程、施工安全等内容，旨在指导施工人员按照规范进行施工，确保工程质量和安全。
1.2 工程范围本工程包括仪表设备的安装、调试、试运行和验收等工作，具体包括但不限于以下内容：（1）仪表设备的安装：包括仪表设备的安装位置、固定方式、接线等；（2）仪表设备的调试：包括仪表设备的调零、调校、校准等；（3）仪表设备的试运行：包括仪表设备的功能测试、性能测试等；（4）仪表设备的验收：包括仪表设备的安全、稳定性、可靠性等方面的验收。
1.3 工程目标本工程的施工目标是按照设计要求、施工规范和工程标准进行施工，确保仪表设备的安装质量和性能满足工程要求，同时确保施工过程中的安全。
第二章施工组织2.1 施工组织架构本工程的施工组织架构包括施工单位、监理单位、设计单位等。
其中，施工单位负责具体的施工工作，监理单位负责对施工过程进行监督和检查，设计单位负责提供施工所需的设计文件。
2.2 施工人员分工（1）项目经理：负责对整个施工过程进行管理、指导和协调；（2）施工队长：负责具体的施工工作，包括人员调配、工作安排、施工进度的控制等；（3）技术员：负责对施工现场进行技术指导和技术支持；（4）安全员：负责对施工现场进行安全管理和安全培训等工作；（5）质检员：负责对施工过程进行质量检查和质量控制。
2.3 通讯与协调施工过程中需要进行大量的信息交流和协调工作，因此，施工单位应建立起有效的通讯和协调机制，确保施工信息的畅通和施工工作的协调。
第三章工程施工3.1 施工前准备在进行具体的施工工作之前，施工单位应对施工现场进行全面的勘测和准备工作，包括施工现场的清理、平整、安全设施的设置等。
3.2 施工工艺根据设计文件和施工要求，施工单位应确定合理的施工工艺和施工方案，确保施工过程的顺利进行。
仪表工手册
—-关于压力等级--我们通常所用的PN，CLass，都是压力的一种表示方法,所不同的是，它们所代表承受的压力对应参照温度不同，PN欧洲体系是指在120℃下所对应的压力，而CLass美标是指在425。
5℃下所对应的压力.所以在工程互换中不能只单纯的进行压力换算,如CLass300＃单纯用压力换算应是2。
1MPa，但如果考虑到使用温度的话，它所对应的压力就升高了，根据材料的温度耐压试验测定相当于5.0MPa。
相对应于国外，常用的压强单位是“psi"，单位是“1 pound/inch2”, 就是“磅/平方英寸”，英文全称为Pounds per square inch。
但是更常用的是直接称呼其质量单位，即磅（LB.），实际这LB.就是前面提到的磅力。
把所有的单位换成公制单位就可以算出：1 psi=1磅/inch2 ≈0.068bar，1 bar≈14。
5psi≈0.1MPa，欧美等国家习惯使用psi作单位.1 LB= 1 psi（pounds per square inch 磅/平方英寸）= kgf/cm21磅=0。
45359237公斤≈0。
9公斤 1 inch=25.4㎜第1篇基础知识一、仪表基础知识仪表的主要性能指标:精确度（又称精度）、变差、灵敏度。
⑴精确度：仪表精确度简称精度，又称准确度,简言之就是仪表测量值接近真值的准确程度，通常用相对百分误差来表示：§=△x/（标尺上限值—标尺下限值)或表示为§=△x/测量范围。
其中△x为绝对误差，等于被测参数测量值与被测参数标准值之差。
标准值：精确度比被测仪表高3~5倍的标准表测得的数值.精确度是仪表很重要的一个质量指标，常用精度等级来规范和表示，精度等级就是最大相对百分误差去掉正负号和％。
按照国家统一规定划分的等级有0。
005、0.02、0.05、0。
1、0。
2、0.35、0.5、1。
0、1.5、2。
5、4等.数字越小,说明仪表精确度越高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仪表工程师手册提纲编制思路：1.集思广益、细化流程，让手册具有较强的操作性和引导性；2.每个流程尽量链接5个支持手册(作业指导手册、表格资料手册、方案手册、经验案例手册、图集标准规范手册)，尽量兼顾4大软件系统(OA系统、资料库、基础数据库、知识库)提出的要求，引导工程师在3个方面较快进入状态(生活、工作、学习)；3.编制中要体现出公司重视企业文化建设，重视人才培养人才留住人才的意愿。
一、适用范围（公司所有仪表专业工程师、助理工程师及技术员仪表化工施工安装项目）二、仪表工程师岗位职责（从事仪表安装及调试工作的技术负责，蓝图阅览及物质申请计划的提出，人力机具组织施工进场，协调各专业及各工序统筹，与公司项目管理及监理、业主、设计院的沟通，编制各种施工施工资料；做好周计划、三周滚动计划、月计划、三月计划并上报和向班组下发施工任务；编制每月工程量进度报审表，并追踪和解释）三、仪表工程师的工作程序和要求1．仪表工程师进场准备一、仪表调校室资质报验：1仪表调校授权复印件收集（注意：①单位计量授权资质必须在有效年限内；②单位资质必须要有包括校验各种类型的仪表资质）。
2报审（包括有报验封面、单位计量资质复印件）。
二、调试人员资质报验：1调试证件复印件收集（注意：①人员资质必须在有效年限内；②人员资质必须要有包括校验各种类型的仪表资格，不要缺项，尽量多报）。
2报审（包括有报验封面、调试人员汇总表、调试人员资质复印件）。
三、调试设备资质报验：1仪调检定证书复印件收集（注意：①仪调设备检定证书必须在有效检定期内；②校验各种类型仪表设备的调试设备）2报审（包括有报验封面、调试设备汇总表<包括仪表名称、型号规格、量程范围、精度等级、器具编号、生产厂家、检定有效期、使用状况>、调试设备检定证书复印件）。
1．1 工作系统注册（OA 资料管理知识管理数据管理）（这个不了解）1．2施工图纸领取，编目录上传资料系统。
（到资料室领取两份：一份自己用着施工技术支持，一份发班组施工，并在发文登记表签上领用人及份数和领用日期；按照图纸目录，细化每个独立编号图纸，把同一图纸编号的用订书计或用长尾夹归类好，并在该类图纸上标好图纸目录中相应的序号，这样就方便即时查找，这样也可以查出图纸是否完整）1．3仪表按单位工程划分（协同项目总工程师对该工程进行单位工程划分，可以根据装置划分、根据区域划分、根据系统划分，具体要求由监理、业主统一制定。
划分完后，所有本专业的施工资料和划分好的单位名称完全一致）1．4仪表施工规范准备，施工方案编制计划，上传资料系统。
（准备好以下规范及技术资料：1.4.1《自动化仪表工程施工及验收规范》GB50093-2002；1.4.2《工业自动化仪表安装工程质量检验评定标准》GBJ131-90；1.4.3《自控安装图册》；1.4.4《电气装置安装工程电缆线路施工及验收规范》；1.4.5《现场设备、工业管道焊接工程施工及验收规范》；1.4.6《工业金属管道施工及验收规范》；1.4.7《脱脂工程施工及验收规范》和验评标准；1.4.8《石油化工仪表工程施工技术规程》SH3521-2007；）1．5仪表施工表格确认，上传资料系统。
（协同项目总工程师同监理、业主及业主资料室统一规定好该项目的交工资料（包括施工表格及报验表和竣工图纸）的执行标准和组卷方式。
再把确认好的施工表格上传到公司资料管理系统）1．6仪表材料管理流程学习（按照该项目部设备材料部门统一的格式（表格中所有与设备材料有关的信息必须填上）根据材料分交原则编制甲供物质申请计划和乙供物质申请计划，并打印纸版签字交设备材料部留底，一并移交电子版，以备设备材料部方便编制。
）1．7仪表专业合同交底（向经营部门索要一份有关仪表结算方式和材料分交原则、采购原则的有关条文复印件）1．8仪表专业现场工作准备（提计划办公用品（文件兜、塑料文件盒、文件袋、文件夹、萤光笔、白色油性记号笔、黑色油性粗细记号笔、调试记录本、签字笔、铅笔、涂改液、长尾夹、胶水、订书机、订书订、回形针、取订器、裁纸刀等）、施工机具（电动套丝机、电动弯管器、电动切割机、电焊机、焊把线、电转、电锤、台转、老虎钳、手动弯管器、仪表安装工具等）、施工辅助材料（膨胀螺栓、单头螺栓、U型管卡、PVC胶带、工具包、麻花转头、电锤转头、板牙等、液压油等）1．9现场环境及人员熟悉（找该项目的资料员索要一份该项目部已到人员职位及联系电话，以方便联系相关人员，把自己现在的联系电话给资料员；找好施工区域的东南西北四个方向，以便尽快审阅施工图纸和当和其他人谈论方位时相统一，因为项目上常规谈论方位都是按照东南西北来）2．仪表专业图纸会审（2．0 仪表图纸中的取源部件材质、型号、规格是否与管道单线图中的相匹配。
）（2．0 仪表图纸与管道图中工作分界线及材料、数量区分明显及正确。
）（2．0 仪表图纸仪表桥架是否管道图和电气桥架标高或空间位置相冲突。
）（2．0 仪表图纸与仪表设备数据表中数量和安装方式、接收或发送信号一致。
）（2．0 仪表图纸安装材料与仪表材料表中数量是否正确。
）2．1 图纸资料、图集及附件是否齐全，所选用的标准规范是否明确。
2．2 对照仪表设备位号一览表，确认仪表设备的安装位置。
2．3仪表与其它专业是否存在矛盾的地方2．4提出问题，让设计回复，做好会审记录，上传公司资料管理系统。
2．5 仪表工程师在领到图纸后，六周内完成图纸会审工作。
3．仪表施工技术方案的编制（方案分两个：一个为仪表安装方案，一个为仪表调试方案（包括单体调校和综合调试）（安装方案一般由以下部分组成：施工组织设计（方案）报审表、会签单、方案封面、目录、工程概况（含工程名称、范围、地点、规模、特点、主要技术参数、主要实物工程量、工期要求及投资等）、编制依据（施工合同、相关施工规范及验收评定标准、施工相关图集及施工规程、设计图纸、成套设备厂家资料等）、施工程序及主要措施、施工准备（材料、机具、人力）、施工的详细步骤（一次取源部件安装、仪表桥架安装、盘柜箱的安装、电缆保护管的配置、电缆敷设、仪表管道的安装及试压、仪表设备安装、仪表接线）、质量及安全措施、成品保护、（环境因素、危害识别及风险措施）、施工计划（人力、机具、施工）、关键质量控制检查点。
（调试方案一般由以下部分组成：施工组织设计（方案）报审表、会签单、方案封面、目录、工程概况（含工程名称、范围、地点、规模、特点、主要技术参数、主要实物工程量、工期要求及投资等）、编制依据（施工合同、相关施工规范及验收评定标准、施工相关图集及施工规程、设计图纸、成套设备厂家资料等）、施工程序及主要措施、施工准备（材料、机具、人力）、施工的详细步骤（仪表单体调校、控制系统通道模拟实验、系统内部调试、仪表校线查线、回路调试、连锁报警实验、单体试车、投料运行整体调试）、质量及安全措施、成品保护、（环境因素、危害识别及风险措施）、施工计划（人力、机具、施工）、关键质量控制检查点。
3．1明确仪表施工具备的条件：（3．1．1工艺管道及仪表流程图、仪表详细工程设计图、有关技术文件及主要仪表使用说明书应齐全；3．1．2仪表详细工程设计图的核对、会审及设计交底均已经完成；3．1．3主要施工方案业主已审批；3．1．4仪表详细工程设计图纸预算和施工用料预算已经批准；3．1．5仪表设备及附件全部配套定货，其中主要仪表一到货，安装材料能保证施工的连续进行；3．1．6施工现场应有必要的施工临时设施；3．1．7土建工程、工艺设备和钢结构的安装已基本结束，控制室内装饰完毕，具备交付安装条件；3．1．8主要施工人员已接受技术交底并熟悉仪表详细工程设计图，必要的技术培训已经完成；3．1．9施工机具、设备、仪器仪表齐全；3．1．10具备完善的质量管理组织；）3．2仪表施工的程序和要求（仪表单体调校、一次取源部件安装、盘柜箱的安装、控制系统通道模拟实验、系统内部调试、仪表桥架安装、电缆保护管的配置、电缆敷设、仪表设备安装、仪表管道的安装及试压、仪表校接查线、回路调试、连锁报警实验、单体试车、投料运行整体调试）3．3仪表设备、材料的管理（协同仪表材料员按照监理、业主审批过的甲供物质申请计划进行领料，领料过程中看所带附件是否齐全；放在准备好的仪表库房货架上，并标记好物质名称及位号；现场设备和材料放置位置下面应有枕木垫上，上面应有蓬布覆盖；现场应对所有到场的仪表特殊材料、小件、易丢失件、贵重件和需防潮件的设备材料，要有妥善的库房贮藏、保管。
）3．4安全文明施工（材料堆放整齐、做到工完、料净、场地清）3．5施工技术方案报监理、业主审核，项目资料员扫描上传。
4．施工物资计划、施工人材机计划、施工进度计划4．1根据施工图纸，提出仪表安装主材4．2根据仪表安装工程量，提出仪表安装辅材计划，按月提出辅材采购计划4．3 仪表工程师进场四周内，提出工具准备计划4．4 仪表工程师根据现场实际情况，提出仪表安装总体人力计划，并按月提出人力计划修正表。
4．5 根据项目总进度计划、施工组织设计、施工方案的施工进度计划，制定仪表三月滚动计划，制定周计划，根据周计划完成情况，制定三周滚动计划。
5．仪表安装准备工作5．1 开工报告5．2 仪表安装材料报验5．3 技术、安全交底5．4 仪表安装技术管理5．5施工人员、机具进场准备，辅材准备6．仪表安装6．1 现场达到仪表施工条件6．2 控制室达到仪表施工条件6．3 仪表单体校验6．4 电缆桥架的敷设6．5 接线箱的安装6．6 保护管的敷设6．7 控制室机柜设备安装，可与现场仪表安装同步进行。
6．8 电缆敷设6．9 现场仪表设备的安装6．10 导压管敷设6．11 气源管敷设6．12管路压力和泄露试验6．13 仪表回路调试6．14 联锁系统调试6．15 电气仪表联合试验7．仪表尾期工作7．1 仪表成品保护7．2仪表剩余材料清理7．3仪表尾项工作，比如因设计或设备原因等。
8．仪表安装技术资料8．1 施工表格确认8．2 仪表安装技术资料编写8．3仪表工程师技术资料袋9．仪表安装竣工文件9．1 项目竣工文件说明9．2 仪表安装竣工文件目录9．3 仪表安装竣工图纸整理9．4 仪表设计变更整理10．其它工作10．1 仪表施工日志，按公司规定表格填写。
10．2仪表签证、联系单的整理10．3 仪表安装技术总结。
