几何精度设计与测试网考试题模板
几何精度设计与检测题库
一、填空题1、优先数系共包含、和三种系列。
2、优先数系中的基本系列包含、、和四个系列。
3、测量过程的四要素是、、和。
4、量块的使用方法可以分为和。
5、构成尺寸公差带的两个要素是公差带大小和公差带位置，前者由决定，后者由决定。
6、GB/T1800.1-2009规定标准尺寸公差等级分为级，其中IT01级最高，IT18级最低，基本偏差分为种。
7、GB/T1800.1-2009中规定了两种等效的配合制，分别是和。
一般情况下优先采用。
8、零件的几何要素按检测关系可以分别和。
9、零件的几何要素按结构特征可以分别和。
10、一般情况下，评定长度包含个取样长度。
11、表面粗糙度中的中线包含和两种。
12、滚动轴承内圈的基本偏差为，外圈的基本偏差为。
13、滚动轴承外圈与外壳孔的配合应采用配合，滚动轴承内圈与轴颈的配合应采用配合。
14、平键联结中的配合尺寸是，其配合常采用配合。
15、平键联结中键宽与键槽宽采用基轴制配合，其配合类型分为、、和。
16、影响齿轮传动平稳性的必检参数包括和。
17、影响齿轮传动传递运动准确性的必检参数包括和。
18、齿轮精度选择的方法主要包括和两种。
二、选择题1、互换性生产的技术基础是（）。
A．大量生产B．公差C．检测D．标准化2、优先数学中R10/3 系列是（）。
A．基本系列B．补充系列C．派生系列D．等差系列3、相配合的孔、轴中，某一实际孔与某一实际轴装配后得到间隙，则此配合为（）。
A．间隙配合B．过渡配合C．可能是间隙配合也可能是过渡配合D．过盈配合4、基本偏差代号为H 的基准孔与基本偏差代号为a ～h 的轴形成（）。
A．间隙配合B．过盈配合C．过渡配合D．间隙配合或过渡配合5、基本偏差代号为J 、K 、M 的孔与基本偏差代号为h 的轴可以构成（）。
A．间隙配合B．间隙或过渡配合C．过渡配合D．过盈配合6、孔的最小实体尺寸就是其（）。
A．最大极限尺寸B．最小极限尺寸C．体外作用尺寸D．体内作用尺寸7、轴的最小实体尺寸就是其（）。
几何精度测量习题[1]
![几何精度测量习题[1]](https://img.taocdn.com/s3/m/49168b4ffe4733687e21aa0f.png)
第五章精度检测基本概念内容概要：主要论述几何量精度检测的基本理论，包括测量的基本概念、计量单位、测量器具、测量方法、测量误差和测量数据处理等。
教学要求：在掌握机械精度设计的基础上，对其检测技术方面的基础知识有一个最基本的了解，并能运用误差理论方面的知识对测量数据进行处理后，正确地表达测量结果。
学习重点：测量误差和测量数据的处理。
学习难点：测量误差的分析。
习题一、判断题（正确的打√，错误的打×）1、直接测量必为绝对测量。
( )2、为减少测量误差，一般不采用间接测量。
( )3、为提高测量的准确性，应尽量选用高等级量块作为基准进行测量。
( )4、使用的量块数越多，组合出的尺寸越准确。
( )5、0~25mm千分尺的示值范围和测量范围是一样的。
( )6、用多次测量的算术平均值表示测量结果，可以减少示值误差数值。
( )7、某仪器单项测量的标准偏差为σ=0.006mm，若以9次重复测量的平均值作为测量结果，其测量误差不应超过0.002mm。
( )8、测量过程中产生随机误差的原因可以一一找出，而系统误差是测量过程中所不能避免的。
( )9、选择较大的测量力，有利于提高测量的精确度和灵敏度。
( )10、对一被测值进行大量重复测量时其产生的随机误差完全服从正态分布规律。
( )二、选择题1、下列测量中属于间接测量的有_____________A、用千分尺测外径。
B、用光学比较仪测外径。
C、用内径百分表测内径。
D、用游标卡尺测量两孔中心距。
E、用高度尺及内径百分表测量孔的中心高度。
2、下列测量中属于相对测量的有__________A、用千分尺测外径。
B、用光学比较仪测外径。
C、用内径百分表测内径。
D、用内径千分尺测量内径。
E、用游标卡尺测外径。
3、下列论述中正确的有_________A、指示表的度盘与指针转轴间不同轴所产生的误差属于随机误差。
B、测量力大小不一致引起的误差，属随机误差。
C、测量被测工件的长度时，环境温度按一定规律变化而产生的测量误差属于系统误差。
几何量精度的习题
几何量精度复习题邢台职业技术学院一、填空题（25分）1．公差标准是对＿＿的限制性措施，＿＿是贯彻公差与配合制的技术保证。
2．机械零件的几何精度包括_________精度、_______•精度和表面粗糙度。
3．测量误差按其特性可分为____________,____________和____________三类。
4．实际偏差是指＿＿，极限偏差是指＿＿。
5．尺寸公差带具有和两个特性。
标准化后，尺寸公差带的大小，由决定；尺寸公差带的位置由决定。
6．滚动轴承内圈与轴颈配合采用制配合，其内圈的基本偏差为；外圈与外壳孔配合采用制配合。
mm的公差等级为＿＿，基本偏差代号为＿＿。
7．孔φ65 -0.042-0.0728．尺寸φ80JS8，已知IT8=46μm，则其最大极限尺寸是＿＿mm，最小极限尺寸是＿＿mm。
9．孔的基本偏差数值为＿＿mm，孔的的公差为＿＿mm。
10．φ50H10的孔和φ50js10的轴，已知IT10=0.100mm，其ES=＿＿mm，EI=＿＿mm，es=＿＿mm，ei=＿＿mm。
11．已知基本尺寸为φ50mm的轴，其最小极限尺寸为φ49.98mm，公差为0.01mm，则它的上偏差是＿＿mm，下偏差是＿＿mm。
12．常用尺寸段的标准公差的大小，随基本尺寸的增大而＿＿，随公差等级的提高而＿＿。
13．公差等级的选择原则是＿＿的前提下，尽量选用＿＿的公差等级。
14．孔的公差带在轴的公差带之上为__________配合；•孔的公差带与轴的公差带相互交叠为__________配合；孔的公差带在轴的公差带之下为__________配合。
15．标准规定，•基孔制配合中，基准孔的基本偏差代号为,其数值等于____。
16．圆柱度和径向全跳动公差带相同点是＿＿，不同点是＿＿。
17．在形状公差中，当被测要素是一空间直线，若给定一个方向时，其公差带是＿＿之间的区域。
若给定任意方向时，其公差带是＿＿区域。
18．圆度的公差带形状是＿＿，圆柱度的公差带形状是＿＿。

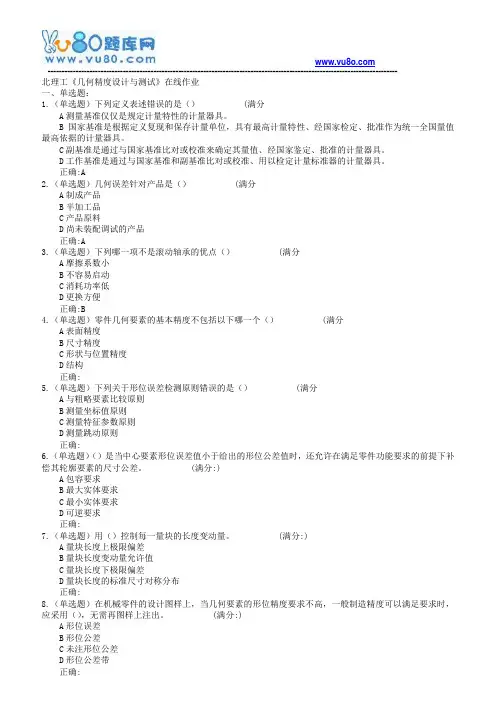

18春北理工《几何精度设计与测试》在线作业
北理工《几何精度设计与测试》在线作业一、单选题：1.（单选题）下列定义表述错误的是（） (满分A测量基准仅仅是规定计量特性的计量器具。
B国家基准是根据定义复现和保存计量单位，具有最高计量特性、经国家检定、批准作为统一全国量值最高依据的计量器具。
C副基准是通过与国家基准比对或校准来确定其量值、经国家鉴定、批准的计量器具。
D工作基准是通过与国家基准和副基准比对或校准、用以检定计量标准器的计量器具。
正确:A2.（单选题）几何误差针对产品是（） (满分A制成产品B半加工品C产品原料D尚未装配调试的产品正确:A3.（单选题）下列哪一项不是滚动轴承的优点（） (满分A摩擦系数小B不容易启动C消耗功率低D更换方便正确:B4.（单选题）零件几何要素的基本精度不包括以下哪一个（） (满分A表面精度B尺寸精度C形状与位置精度D结构正确:5.（单选题）下列关于形位误差检测原则错误的是（） (满分A与粗略要素比较原则B测量坐标值原则C测量特征参数原则D测量跳动原则正确:6.（单选题）（）是当中心要素形位误差值小于给出的形位公差值时，还允许在满足零件功能要求的前提下补偿其轮廓要素的尺寸公差。
(满分:)A包容要求B最大实体要求C最小实体要求D可逆要求正确:7.（单选题）用（）控制每一量块的长度变动量。
(满分:)A量块长度上极限偏差B量块长度变动量允许值C量块长度下极限偏差D量块长度的标准尺寸对称分布正确:8.（单选题）在机械零件的设计图样上，当几何要素的形位精度要求不高，一般制造精度可以满足要求时，应采用（），无需再图样上注出。
(满分:)A形位误差B形位公差C未注形位公差9.（单选题）粗糙度轮廓的单元平均宽度用（）表示 (满分:)AWSmBPSmCRSmDZSm正确:10.（单选题）建立（）时，应了解产品的装配关系、装配方法及性能要求。
(满分:) A结构尺寸链B装配尺寸链C工艺尺寸链D测量尺寸链正确:11.（单选题）角度尺寸公差对零件的精度要求可简便地体现方式是（） (满分:)A规定公差带方式B规定极限值方式C规定极限值方式D规定评定参数方式正确:12.（单选题）采用包容要求的尺寸要素对应的实际轮廓应遵守（） (满分:)A其体外作用尺寸不得超过最大实体尺寸，且其局部实际尺寸不得超出最小实体尺寸B其体外作用尺寸不得超过最大实体尺寸，且其局部实际尺寸不得超出最小实体尺寸C其体外作用尺寸需超过最大实体尺寸，且其局部实际尺寸需超出最小实体尺寸D其体外作用尺寸需超过最小实体尺寸，且其局部实际尺寸需超出最大实体尺寸正确:13.（单选题）以下哪一项不属于组成环极限偏差的确定的步骤（） (满分:)A按单向、体内的原则取定n-1个组成环的极限偏差B按平均公差法计算C按中间计算的方法，计算确定余额的一个组成环的极限偏差D各组成环的极限偏差与封闭环的极限偏差应满足尺寸链的精度关系式的要求正确:14.（单选题）下列不属于测量基准要求的是（） (满分:)A稳定不变B便于保存C易于复现D便于使用正确:15.（单选题）在进行测量结果的合格性判断时，属于测量结果合格区是（） (满分:) A上、下规范限分别内缩U值B上、下规范限分别外延U值C上、下规范限两侧+-U值D上规范限外延U值、下规范限内缩U值正确:16.（单选题）用于评定表面缺陷参数的一个理想几何表面是（） (满分:)A表面缺陷种类B表面评定区域C表面轮廓D基准面正确:17.（单选题）下列不包括通用量具的是（） (满分:)A卡尺B千分尺正确:18.（单选题）以下关于轴承套圈承受径向载荷的类型叙述不正确的是（） (满分:)A内圈旋转载荷；外圈定向载荷B内圈定向载荷；外圈旋转载荷C内圈旋转载荷；外圈摆动载荷D内圈摆动载荷；外圈定向载荷正确:19.（单选题）主要用于表达相应轮廓要素的形状、方向和位置的是（） (满分:)A中心要素B尺寸要素C理想要素D拟合要素正确:20.（单选题）表面缺陷数与给定的评定区域面积的比值是指（） (满分:)A表面缺陷数B表面缺陷长度C表面缺陷面积D单位面积上表面缺陷数正确:二、多选题：21.（多选题）根据测量方向的不同，圆跳动分为() (满分:)A径向全跳动B径向圆跳动C端面圆跳动D全跳动E斜向圆跳动正确:22.（多选题）封闭环公差确定各组成环公差的方法常见的有（） (满分:)A平均公差法B等公差等级法C最低成本法D最短制造时间法E最高成本法正确:23.（多选题）对被测要素的形式表述正确的是（） (满分:)A当被测要素为轮廓要素时，箭头应对准该中心要素对应的轮廓要素的尺寸线。
几何量精度设计与检测复习题参考答案学习资料
几何量精度设计与检测复习题参考答案2013《几何量精度设计与检测》复习题参考答案一、填空题1.互换性；2. 先疏后密；3. 十进等比级数(数列)；4. 标准化；5.互换性；6.检验；7.统一；8.功能；9.3；10.R5；11.位置；12.较低；13.基轴制；14.最大实体尺寸；15.正态分布；16.类比法；17.键；18.小于等于（不大于）；19.形状公差；20.唯一的；21.位置；22.几何要素；23.变动量；24.最小条件；25.加工经济性；26.1；27.波纹度；27.5；28. 取样长度； 29. 小径定心；30. 载荷分布均匀性；31. 循环负荷；32. 键宽；33. 传递运动准确性；34. 局部负荷；35.基轴制；36. 齿侧间隙；37.以下（之下）；38. 位置度；39. 载荷分布均匀性；40. 对称度二、选择填空题1.B;2.C;3.C;4.C;5.D;6.B;7.C;8.D;9.D; 10.A; 11.B; 12.A(基轴制);13.C;14.B;15.C; 16.D; 17.D; 18.D; 19. A(基轴制); 20.D; 21.A; 22.C; 23.B; 24.A; 25.C; 26.A; 27.A; 28.B; 29.A; 30.C; 31.D; 32.D; 33.C ; 34.D; 35.A; 36.B; 37.A; 38.B; 39.A;40.D三、简答题四、标注与改错题1.标注题2. 标注题3. 标注题AØ35H7Ø10H7Ø20h60.010.02Ø0.05A0.0050.0060.05AØ0.05A4. 标注题5 .改错题6. 改错题7. 改错题8. 改错题五、计算题1. 解：因为 Ts=es-ei 所以 ei=es- Ts=-0.040-0.021=-0.061mm由 Xmax=ES-ei=+0.013-（-0.061）=+0.074mm有 Xmin =-Xmax+2 Xav=-0.074+2×0.057=+0.040mm则 Tf= Xmax- Xmin=+0.074-0.040=0.034mm由 Ymax=EI-es有 EI=Ymax+es=+0.040-0.040=0则 Th=ES-EI=+0.013-0=0.013mm由此可知：属于基孔制间隙配合。
《几何量精度设计与检测(第2版)》第3章习题参考解答
第3章习题参考解答3-1将下列各项几何公差要求标注在题图3-1上。
（1）003.032-φmm 圆柱面对两个0021.020-φmm 轴颈的公共轴线的径向圆跳动公差为0.015mm ；（2）两个0021.020-φmm 轴颈的圆度公差为0.010mm ；（3）003.032-φmm 圆柱面左右两端面分别对两个0021.020-φmm 轴颈的公共轴线的轴向圆跳动公差为0.020mm ；（4）0036.010-mm 键槽中心平面对0 03.032-φmm 圆柱面轴线的对称度公差为0.015mm 。
3-1解：题图3-13-2将下列各项几何公差要求标注在题图3-2上。
（1）底面的平面度公差为0.012mm ；（2）两个021.0020+φmm 孔的轴线分别对它们的公共轴线的同轴度公差皆为0.015mm ；（3）两个021.0020+φmm 孔的公共轴线对底面的平行度公差为0.010mm 。
（4）其余要素的几何精度皆按GB/T 1184中H 级要求。
3-2解：未注几何公差按GB/T 1184-H题图3-23-3将下列各项几何公差要求标注在题图3-3上。
（1）左端面的平面度公差为0.01mm；（2）右端面对左端面的平行度公差为0.04mm；（3）φ70mm孔采用H7遵守包容要求，φ210mm外圆柱面采用h7并遵守独立原则；（4）φ70mm孔轴线对左端面的垂直度公差为0.02mm；（5）φ210mm外圆柱面轴线对φ70mm孔的同轴度公差为0.03mm；（6）4×φ20H8孔轴线对左端面(第一基准)及φ70mm孔轴线的位置度公差为φ0.15mm(要求均布)，被测轴线的位置度公差与φ20H8孔尺寸公差的关系采用最大实体要求，与基准孔尺寸公差的关系也采用最大实体要求。
3-3解：题图3-33-4将下列各项几何公差要求标注在题图3-4上。
（1）孔径Ø25H6采用包容要求；（2）Ø70的左端面的平面度公差为0.010mm;（3）Ø70的左端面相对于Ø25孔轴线的垂直度公差为0.020mm；（4）锥面直线度公差为0.020mm，锥面圆度公差为0.010mm。
零件几何量检测试题库及答案
零件几何量检测试题库及答案第一章绪言一、判断题1．优先数系列一定是等差级数。
( × )2．误差是设计人员给定的，公差是在加工过程中产生的。
（×）二、填空题1．家用灯泡15～100W中的各种瓦数为15，25，40，60，100，该优先数系属于R5系列。
2．某机床主轴转速为50，63，80，100，125，……，单位为r/min，该优先数系属于R10系列。
3．机械加工误差包括尺寸误差、形状误差、位置误差和表面微观不平度等。
三、名词解释1．互换性：零件的互换性是指在同一规格的一批零、部件中，可以不经选择、调整或修配，任取一件都能装配在机器上，并能达到规定的使用性能要求。
零部件具有的这种性质称为互换性。
2. 几何量公差：实际几何参数值所允许的变动量。
第二章掌握极限与配合基础基本术语和定义一、判断题1．极限偏差的数值可以为正、负、零，而公差数值则不能为零。
（√）2. 过渡配合是可能具有间隙或过盈的配合，孔和轴的公差带相互交叠。
（√）3. 实际尺寸是通过测量所得的尺寸，所以实际尺寸是真值。
（×）4. 配合公差越大，配合精度越低；配合公差越小，配合精度越高。
（√）5.零件的实际尺寸小于其基本尺寸则一定不合格。
（×）6.最大实体尺寸等于最大极限尺寸;最小实体尺寸等于最小极限尺寸。
（×）7.零件的公差值可为正、负、零。
（×）8.零件的偏差值可为正、负、零。
（√）9. 通过极精确的测量所得的实际尺寸即为真实尺寸。
（×）10. 零件的极限偏差是用来控制实际偏差的。
（√）11. 按GB键槽属于孔。
（√）12. 对于孔来说，最大实体尺寸就是最大极限尺寸；最小实体尺寸就是最小极限尺寸。
（×）13.极限偏差控制实际偏差，极限尺寸可控制实际尺寸。
（√）14.在基本尺寸相同的前提下，孔的尺寸公差带在轴的公差带之下则为过盈配合。
（√）15.公差虽为绝对值，但公差值前面却不能加“+”号。
几何量精度习题答案.docx
习题参考答案第二章几何量精度习题解答一、判断题1.X2. X3. X4. X5. X6. X7. X8. J9. V 10. V 11. X 12. X 13. X14.X 15. V 16. V 17. X 1& X 19. V 20. X 21. J 22. X 23. V 24. X25.X 26. V 27. X 28. J 29. V 30. X 31. V 32. V 33. X 34. J 35. X 36. V 37. X 3& V二、选择题1.A；D； E2. B； C3. A； B4. A；C； D5.A； B6. B；C7.B；C； E 8. B； D 9. C；D； E 10. A； C； E11. B； C； E 12.B； D 13. A；D； E 14. B；C； D 15. B； D 16. B； C 17. A； C1& A； B 19. B；C； D 20.A； E 21. A； B； D三、填空题1.儿何量误差采用相应的技术措施2.零（部）件在装配前，允许有附加地选择；装配时允许有附加地调整但不允许修配；装配后能满足预定使用性能要求。
3.零（部）件在装配或换前，不作任何地选择；装配时不作调整或修配；装配后能满足预定使用性能要求。
4.实际尺寸减去基本尺寸所得的代数差最大（或最小）极限尺寸减去其基本尺寸所得的代数差5.标准公差基本偏差6.+0.019 -0.0197.IT7 S8.①80. 023 ①79. 9779.-17 ①47. 95810.+0.100 0 +0.050 -0.05011.-0.01 -0. 0212.增大减小13.0 -0. 05014.高一同15.基轴16.公差带形状相同前者公差带轴线位置浮动而后者轴线的位置是固定的。
17.距离为公差值t的两平行平面直径为公差值t的圆柱面内18.半径差为公差值t的两同心圆之间的区域半径差为公差值t的两同轴圆柱面之间的区域19.距离为公差值t,且相对基准中心平面（或中心线、轴线）对称配置的两平行平面之间的区域21 .距离分别为公差值匕、t2的两对平行平面之间的区域22.径向全跳动误差径向全跳动误差23.内凹或中凸24.满足其功能要求25.相同固定浮动26.直径为公差值t,且与基准平面成理论正确角度的圆柱面内的区域直径为公差值t,且以线的理想位置为轴线的圆柱面内的区域27.0.02528.给定任意方向的线相对第一基准B,第二基准A的位置度公差为①0.1,且遵守最小实体要求。
北理工《几何精度设计与测试》课程学习资料(七)82
北理工《几何精度设计与测试》FAQ（七）第七章螺纹精度1、最广泛使用的普通螺纹是什么？最广泛使用的普通螺纹是具有三角形牙型的圆柱螺纹。
2、螺纹参数术语螺旋结合是由一对相互包容的内、外螺旋面形成的结合。
实际零件上的螺旋面是由大径、小径、中径、螺距、牙型半角和旋合长度等多个几何特征构成的复杂要素。
螺纹牙型是指在通过螺纹轴线的剖面上的螺纹轮廓形状。
普通螺纹的基本牙型如下图中粗实线所示，是在高为H的原始三角形上截去顶部和底部而形成的。
图基本牙型普通螺纹的设计牙型是设计给定的牙型（如下图所示），在基本牙型的基础上规定出功能所需的各种间隙和圆弧半径，是内、外螺纹公差带基本偏差的起点。
图设计牙型3、普通螺纹的主要几何特征参数有哪些？请分别作简要介绍。
（1）大径D、d大径是与外螺纹牙顶或内螺纹牙底相重合的假想圆柱面的直径。
对于外螺纹，大径d为其顶径；对于内螺纹，大径D为其底径，如下图所示。
图轮廓直径大径是普通螺纹的公称直径。
相互结合的内、外螺纹大径的基本尺寸相等，即D＝d。
设计牙型上的大径称为公称大径，内、外螺纹的公称大径分别用D、d表示。
实际螺纹实际牙型上的大径称为实际大径，内、外螺纹的实际大径分别用Da、da表示。
（2）小径D1、d1小径是与外螺纹牙底或内螺纹牙顶相重合的假想圆柱面的直径。
对于外螺纹，小径d1为其底径；对于内螺纹，小径D1为其顶径。
相互结合的内、外螺纹小径的基本尺寸相等，即D1＝d1＝D－2×5H/8。
设计牙型上的小径称为公称小径，内、外螺纹的公称小径分别用D1、d1表示。
实际螺纹实际牙型上的小径称为实际小径，内、外螺纹的实际小径分别用D1a、d1a表示。
（3）中径D2、d2中径是一个假想圆柱的直径，该圆柱的母线通过螺纹牙型上沟槽宽度和凸起宽度相等的地方，此假想圆柱称为中径圆柱。
中径圆柱的轴线即螺纹的轴线，中径圆柱的母线称为“中径线”，中径的大小决定了螺纹牙侧的径向位置。
相互结合的内、外螺纹中径的基本尺寸相等，即D2＝d2=D－2×3H/8。
几何精度设计与测试网考试题模板
[题型]单选题[章节][类别]练习[题干]如下图所示标注，其中被测要素是：[选项]A.上表面B.中心面C.下表面D.轴[答案]B[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如下图所示标注，其中基准要素是：[选项]A.圆柱面B.平面C.轴的轴线D.孔的轴线[答案]C[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的基准约束的自由度有几个：[选项]A. 1个B. 2个C. 3个D. 4个[答案]C[解析][难度]难[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示零件标注的直线度综合公差带是：[选项]A. 两平行直线之间的区域B. 两平行平面之间的区域C. 圆柱面内的区域D. 四棱柱内的区域[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]当孔的轴线与基准轴线之间的平行度公差为时，其轴线间的尺寸公差为：[选项]C.D.不确定[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]若某零件的同轴度要求如图所示，当测得中心线与基准轴线的最大距离x 为+，最小距离 y 为时，该零件的同轴度误差为[选项]A.B.C.D.[答案]B[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某轴线的同轴度公差为ø，那么该轴线的直线度公差一定不大于[选项]A.D.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某端面的端面全跳动公差值为，那么该端面相同基准的圆跳动公差值一定不大于[选项]A.B.C.D.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的孔中心距尺寸应该为30±（）mm。
155几何精度设计与测试 网考试题模板
[题型]单选题[章节][类别]练习[题干]如下图所示标注，其中被测要素是：[选项]A.上表面B.中心面C.下表面D.轴[答案]B[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如下图所示标注，其中基准要素是：[选项]A.圆柱面B.平面C.轴的轴线D.孔的轴线[答案]C[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的基准约束的自由度有几个：[选项]A. 1个B. 2个C. 3个D. 4个[答案]C[解析][难度]难[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示零件标注的直线度综合公差带是：[选项]A. 两平行直线之间的区域B. 两平行平面之间的区域C. 圆柱面内的区域D. 四棱柱内的区域[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]当孔的轴线与基准轴线之间的平行度公差为0.06mm时，其轴线间的尺寸公差为：C.0.02mmD.不确定[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]若某零件的同轴度要求如图所示，当测得中心线与基准轴线的最大距离x 为+0.06mm，最小距离y 为0.04mm 时，该零件的同轴度误差为[选项]A. 0.06mmB. 0.12mmC.0.04mmD. 0.08mm[答案]B[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某轴线的同轴度公差为?0.08mm，那么该轴线的直线度公差一定不大于[选项]A. 0.08mm[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某端面的端面全跳动公差值为0.08mm，那么该端面相同基准的圆跳动公差值一定不大于[选项]A. 0.08mmB. 0.16mmC.0.04mmD. 0.02mm[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的孔中心距尺寸应该为30±（）mm。
春北理工几何精度设计与测试在线作业
2017秋17春北理工《几何精度设计与测试》在线作业-、单选题（共20道试卷，共40分。
）1.对于0,各种边界的中心要素应对基准保持图样给定的定向或定位关系。
A.单一要素B.被测要素C.轮廓要素D.关联妥素正确答案：2.下列关于测量方法叙述不正确的是（）A.亡接比较测量法是将彼测量直接与已知其量值的同种量相比较的测量方法。
B.间接测虽法是通过测量与被测量有函数关系的其他量，才能得到被测量量值的测量方法。
C•被动测量法是以加工过程中的零件作为被测对象，并根据测得值反馈控制加工工程，以决定是否需要继续加工或调整机床的测量方法。
D.接触测量法是测量器具的传感器与被测零件的农而直接接触的测量方法。
正确答案：3.测量器具时，以下哪个器具不需要接触彼测零件（）A.游标卡尺B.百分尺C.比较仪D.投影仪正确答案：4.下列不属于测量要素的是（）A.测量对彖B.测量方法C.测量过程D.测量结果正确答案：5.国家标准将外圈外径公差带规定在零线的（）A.上方B.下方C.左方D.右方正确答案：A.精密级中等级BC.粗糙级D.最细级正确答案：7.下列关于长度尺寸检测不内缩方式叙述正确的是（）A.对与采用包容要求的尺寸、公差等级较高的尺寸，其验收极限采用单边内缩的方式。
B.当工艺能力指数CpMl时,其验收极限可以采用不内缩的方式，但对于采用包容要求的尺寸，应采用单边内缩的方式，即在其最大实体尺寸•边内缩。
C.对与偏态分布的尺寸，其验收极限采用不内缩的方式D.对与非配合尺寸和•般公差要求的尺寸，其验收极限采用双边内缩的方式。
正确答案：S.在进行测虽结果的合格性判断时，属于测量结果合格区是（）A.上、下规范限分别内缩U值B.上、下规范限分别外延U值C.上、下规范限两侧+-U值D.上规范限外延U值、下规范限内缩U值正确答案：9.关于定性检验的方法以下叙述正确的是（）A.用极限量规检验零件的农而粗糙度B.用目测法检验零件的位置误差C.用目测法检验零件的尺寸D.用功能量规检验零件的位置谋差正确答案：10.在产品或部件的装配过程中，由装配尺寸形成的尺寸链称为（）A.零件尺寸链B.装配尺寸链C.工艺尺寸链D.测量尺寸链正确答案：11.下列不包括通用量具的是（）A.卡尺B.千分尺C.平板D.指示衣正确答案：12.下列不属于形状公差的是（）。
机械制造与自动化《几何精度识读与检测习题2》
标注类题目1．试将以下形位公差要求、外表粗糙度要求标注在图上。
〔5分〕⑴两个φ40m6圆柱面皆采用包容要求，外表粗糙度参数Ra的上限值为μm，圆柱面公差为；⑵轴肩端面Ⅰ和Ⅱ对两个φ40m6圆柱面的公共轴线的端面圆跳动公差皆为，这两个端面的外表粗糙度参数Ra的最大值为μm；⑶φ60g6圆柱面的轴线对两个φ40m6圆柱面的公共轴线的同轴度公差为，外表粗糙度参数Ra的上限值为μm；⑷8N9键槽对φ60g6圆柱面轴线的对称度公差为；键槽两侧面的外表粗糙度参数的上限值皆为μm，键槽底面的外表粗糙度参数的上限值为μm；⑸其余各外表的外表粗糙度参数的上限值为μm。
2．试将以下技术要求标注在图上。
〔5分〕⑴被测圆锥面a的圆度公差为，圆锥素线直线度公差为；⑵被测圆锥面轴线相对于φd1和φd2圆柱面公共基准轴线的同轴度公差为；⑶端面b相对于φd1和φd2圆柱面公共基准轴线的端面圆跳动公差为；⑷φd1圆柱面的圆柱度公差为，φd2的尺寸要求为φ2021，并标注用尺寸公差控制形位公差的符号；⑸外表a和b的外表粗糙度参数Ra的上限值为μm，φd1和φd2圆柱面的外表粗糙度参数R的上限值为μm，其余各面的外表粗糙度参数Ra的最大值为10μm。
3．以下形位公差要求用形位公差框格和代号标注在图上。
〔3分〕⑴两个φd1轴颈的轴线分别对它们的公共基准轴线的同轴度公差为；⑵φd2圆柱面轴线相对于两个φd1轴颈的公共基准轴线的同轴度公差为；⑶b键槽的中心平面相对于φd2圆柱面轴线的对称度公差为。
4．将以下形位公差要求用形位公差框格和特征工程符号标注在图上。
〔6分〕⑴圆锥面的圆度公差为；⑵孔轴线的左端面对基准孔轴线的端面圆跳动公差为；⑶右端面对左端面的平行度公差为；⑷孔外表的圆柱度公差为；⑸左端面的平面度公差为；⑹键槽两侧面的中心平面相对于孔轴线的对称度公差为。
5．试将以下形位公差要求标注在图上。
〔5分〕⑴0.013026+Φmm 孔采用包容要求；⑵左端面对0.013026+Φmm 孔轴线的端面圆跳动公差为；⑶右端面对左端面的平行度公差为；⑷φ50－－圆柱面轴线相对于0.013026+Φmm 孔轴线的同轴度公差为，最大实体要求应用于被测要素；⑸80＋键槽相对于0.013026+Φmm 孔轴线的对称度公差为。
几何精设计与检测练习测验题
一、判断题〔〕1 ．公差可以说是允许零件尺寸地最大偏差.（）2 ．基本尺寸不同地零件,只要它们地公差值相同,就可以说明它们地精度要求相同.（）3 ．国家标准规定,孔只是指圆柱形地内表面.（）4 ．图样标注mm 地轴,加工得愈靠近基本尺寸就愈精确.（）5 ．孔地基本偏差即下偏差,轴地基本偏差即上偏差.（）6. 某平面对基准平面地平行度误差为 0 ． 05mm,那么这平面地平面度误差一定不大于 0 ． 05mm.（）7. 某实际要素存在形状误差,则一定存在位置误差.（）8．零件地表面粗糙度值越小,则零件地尺寸精度应越高.（）9、对一般地紧固螺纹来说,螺栓地作用中径应小于或等于螺母地作用中径.（）10．影响齿轮传递运动准确性地误差,是齿距分布不均而产生地以齿轮一转为周期地误差.（）二、选择题〔〕1．零件地截面轮廓形状波距小于1mm地属于（）.A．形状误差 B. 位置误差 C. 粗糙度 D. 波纹度2. Φ40f6、Φ40f 7和Φ40f 8地相同偏差是（）.A．下偏差B. 上偏差C. 实际偏差D. 公差3．Φ55G8/h8与Φ55G9/h9两种配合地（）相同.A.最小间隙B. 最大间隙C.平均间隙D. 间隙变动范围7．齿轮地单个齿距偏差主要影响齿轮传动地（）.A．齿侧间隙B. 传递运动地准确性C. 传动地平稳性D. 载荷分布均匀性8．在一定地测量条件下,对同一被测几何量进行连续多次测量时,其误差地大小、方向均保持不变地测量误差为（）.A. 定值系统误差B. 粗大误差C. 随机误差D. 变值系统误差9．与Φ40H8/g7基准制不同、配合性质相同地配合是（）.A ．Φ40H8/g8B .Φ40G7/h7C . Φ40H7/g7D .Φ40G8/h710．孔地最大实体尺寸就是其（）.A. 最大极限尺寸B. 最小极限尺寸C. 体外作用尺寸D. 体内作用尺寸C.可能是间隙配合也可能是过渡配合D. 过盈配合 1．孔地最小实体尺寸为尺寸.2．尺寸公差带地大小由决定.3．圆柱齿轮加工时,几何偏心将产生误差.4．是互换性生产地基础.5．表面粗糙度地评定参数包括高度特性参数、和形状特性参数.6．孔公差带与轴公差带相互交叠时,属于配合.7．形位公差中,直线度是公差.8．测量误差就其特点和性质而言,可分为：系统误差、和粗大误差.9．跳动公差是按特定地测量方法定义地公差.10．齿距累积总公差是控制圆柱齿轮地公差项目.1. 简述在测量列中判断系统误差地消除方法.2. 简述表面粗糙度对零件工作性能地影响.3. 简述对齿轮传动地使用要求.4. 说明下列矩形花键结合代号8×52H7/f7×58H10/a11×10H11/d10地含义.1．将基孔制配合()()009.0025.0025.006/745--+Φg H 改换为配合性质不变地基轴制配合.并确定基轴制配合孔和轴地极限偏差. 2. 图样上标注某孔地直径尺寸为()025.00750+ΦH ○E ,测得该孔地实际尺寸为50.015mm,轴线直线度误差最大为多大时该孔是合格地.试说明图样标注地含义.三．填空题（分）四．简答题（）五．计算题（每小题 10 分,共 20 分）六12345版权申明本文部分内容，包括文字、图片、以及设计等在网上搜集整理.版权为个人所有This article includes some parts, including text, pictures, and design. Copyright is personal ownership.5PCzV。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[题型]单选题[章节][类别]练习[题干]如下图所示标注，其中被测要素是：[选项]A.上表面B.中心面C.下表面D.轴[答案]B[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如下图所示标注，其中基准要素是：[选项]A.圆柱面B.平面C.轴的轴线D.孔的轴线[答案]C[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的基准约束的自由度有几个：[选项]A. 1个B. 2个C. 3个D. 4个[答案]C[解析][难度]难[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示零件标注的直线度综合公差带是：[选项]A. 两平行直线之间的区域B. 两平行平面之间的区域C. 圆柱面内的区域D. 四棱柱内的区域[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]当孔的轴线与基准轴线之间的平行度公差为时，其轴线间的尺寸公差为：[选项]C.D.不确定[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]若某零件的同轴度要求如图所示，当测得中心线与基准轴线的最大距离x 为+，最小距离 y 为时，该零件的同轴度误差为[选项]A.B.C.D.[答案]B[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某轴线的同轴度公差为ø，那么该轴线的直线度公差一定不大于[选项]A.D.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某端面的端面全跳动公差值为，那么该端面相同基准的圆跳动公差值一定不大于[选项]A.B.C.D.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的孔中心距尺寸应该为30±（）mm。
[选项]A.B.C.D.[答案]C[解析][难度]难[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注中的公差值之间的关系是：[选项]A. t2 > t1B. t2 < t1C.t2 = t1D. t2 与 t1 没有关联关系[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注中的公差值之间的关系是：[选项]A. t2 > t1B. t2 < t1C.t2 = t1D. t2 与 t1 没有关联关系[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]下图中1所指表面的表面结构要求Ra的上限值是：[选项]A. 25μmB. μmC.μmD. 没有规定[答案]C[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][题型]单选题[章节][类别]练习[题干]查表确定Ф50H8的上极限尺寸数值（单位mm)。
[选项]A.B.C.D.[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]Ф30D9/h9是：[选项]A. 间隙配合B. 过渡配合C.过盈配合D. 无配合[答案]A[解析][难度]中[子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干] 下列配合中，配合公差最小的是：[选项]A. Ø100H6/g6B. Ø30H7/g7C.Ø100H7/g6D. Ø30H6/g6[答案]D[解析][难度]难[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]若某配合的最大间隙为103μm，配合公差为78μm，孔的下偏差为0μm，轴的公差为39μm ，则其轴的上偏差为：（单位为μm）[选项]A. -25B. -29C. -22D. 0[答案]A[解析][难度]难[分数]3[题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]已知ø20F7的上偏差为+，下偏差为+，则ø20f7的上偏差为：（单位mm）[选项]A.B. +C. +D. 0[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某孔、轴配合，孔的公差为27微米，最大间隙为0微米，则该配合是：[选项]A. 过盈配合B. 过渡配合C.间隙配合D. 无配合[答案]A[解析][难度]难[分数]3[子题][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示导管衬套与基座之间应采用：[选项]A. 全部配合种类B. 间隙配合C.过盈配合D. 过渡配合[答案]C[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的孔的最大实体实效尺寸是：（单位：mm）[选项]A.B.C. 16mmD.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]如图所示标注的轴的最大实体实效尺寸是：（单位：mm）[选项]A.B.C. 30mmD.[答案]C[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]当相互配合的孔、轴的定心精度要求较高时，不宜采用：[选项]A. 无法确定B. 过渡配合C.过盈配合D. 间隙配合[答案]D[解析][难度]中[分数]3[子题][子题型][答案][解析][分数][题型]单选题[章节][类别]练习[题干]螺纹的公称直径是指螺纹的：[选项]A. 大径B. 中径C.小径D. 作用中径[答案]A[解析][难度]易[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]图纸标注的尺寸的测量温度是：[选项]A. °B. 21°C.20°D. °[答案]C[解析][难度]中[分数]3[子题][子题型][题干][选项][分数][题型]单选题[章节][类别]练习[题干]测量如图箱体零件孔组的孔心距，若测量L1的标准不确定度为±，测量L2的标准不确定度为±，则孔心距测量值的标准不确定度为±：（单位为mm）[选项]A.B.C.D.[答案]D[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]测量仪器的精度一般是被测量精度的：[选项]A. 1/10~1/3D. 1/1[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某仪器单次测量的标准测量不确定度为，若以其进行 9 次重复测量的平均值作为测量结果，其标准测量不确定度为[选项]A.B.C.D.[答案]B[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]某平面对基准平面的平行度误差为，那么该平面的平面度误差一定不大于[选项]A.B.C.D.[答案]A[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]生产中评定表面粗糙度最常用的方法是：[选项]A. 干涉显微镜测量B. 光切显微镜测量C.轮廓仪测量D. 样板比较法[答案]C[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]单选题[章节][类别]练习[题干]优先数系R10系列中从1到10有多少个优先数[选项]A. 10mmB. 9mmC. 11mm[解析][难度]中[分数]3[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]下图中哪些尺寸是孔要素的尺寸：[选项][答案]B##C##D[解析][难度]易[分数]4[子题][子题型][答案][解析][分数][题型]多选题[章节][类别]练习[题干]上偏差是：[选项]A.一定小于0B.一定大于0C. 比下偏差大D.最大极限尺寸减去公称尺寸[答案] C##D[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]尺寸精度的不合格条件是实际尺寸[选项]A.大于上极限尺寸B.小于下极限尺寸C. 大于下极限尺寸D.小于上极限尺寸[答案] A##B[解析][难度]中[分数]4[子题][子题型][题干][选项][解析][分数][题型]多选题[章节][类别]练习[题干]设计时不可以给孔轴要素的中心平面规定的几何公差项目有：[选项]A.圆柱度B.平行度C. 全跳动D.平面度[答案] A##C[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]轴线的平行度公差限制：[选项]A.被测轴线的长度大小B.被测轴线的方向C. 被测轴线的形状D.被测轴线的位置[答案] B##C[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][题型]多选题[章节][类别]练习[题干]中心平面的对称度公差限制了：[选项]A.被测中心面的长度大小B.被测中心面的方向C. 被测中心面的形状D.被测中心面的位置[答案] B##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示标注的线轮廓公差限制了：[选项]A.被测轮廓的形状B.被测轮廓的方向C. 被测轮廓的大小D.被测轮廓的位置[答案]A##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示标注的面轮廓公差限制了：[选项]A.被测面的形状B.被测面的方向C. 被测面的大小D.被测面的位置[答案] A##B##D[解析][难度]难[分数]4[子题][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如下图所示标注全跳动的公差带与相同基准、相同公差值的端面垂直度的公差带：[选项]A. 大小相同B. 形状相同C. 方向相同D. 位置相同[答案] A##B##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]能够控制被测孔和轴直径大小的公差项目有：[选项]A.圆截面的线轮廓度B.圆柱面的面轮廓度C. 径向圆跳动D.径向全跳动[答案] A##B[解析][难度]难[分数]4[子题][子题型][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示标注的两种几何公差，它们的：[选项]A.公差带形状相同B.公差带大小相同C. 公差带方向相同D.公差带位置相同[答案] A##B[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[类别]练习[题干]如图所示标注中：[选项]A. 1正确B. 2正确C. 3正确D. 4正确[答案] A##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]配合ø80JS7/js6与配合ø35JS7/js6的：[选项]A.配合公差值相同B.最大极限间隙相同C. 配合公差值不同D.最大极限间隙不同[答案] C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]孔的单一体外作用尺寸≤：[选项]A.实际尺寸B.单一体内作用尺寸C. 公称尺寸D.上极限尺寸[答案] A##B[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示标注的包容要求的含义是：[选项]A.实际尺寸大于20mmB. 遵守最大实体实效边界C. 遵守最大实体边界D. 实际尺寸小于[答案] A##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示孔的最大实体要求的含义是：[选项]A. 实际尺寸大于B. 遵守最大实体实效边界C. 遵守最大实体边界D. 实际尺寸小于[答案] A##B##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示孔的最大实体要求的含义是：[选项]A. 实际尺寸大于B. 遵守最大实体实效边界C. 遵守最大实体边界D. 实际尺寸小于16mm[答案] A##B##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示的两种标注，它们：[选项]A.遵守的边界尺寸不相同B.实际尺寸的合格条件不相同C. 遵守的边界尺寸相同D.实际尺寸的合格条件相同[答案] C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]当滚动轴承内圈固定、外圈旋转，承受定向载荷时，其内圈与轴的配合应采用：[选项]A.过渡配合B.大间隙配合C. 基孔制D.基轴制[答案] A##C[解析][难度]难[分数]4[子题][子题型][答案][解析][分数][题型]多选题[章节][类别]练习[题干]平键配合的配合尺寸是：[选项]A.键宽B.键长C. 槽宽D.槽长[答案] A##C[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]螺纹标示 M10-5h 中的5h含义是：[选项]A.大径公差带代号B.中径公差带代号C. 小径公差带代号D.螺距公差带代号[答案] A##B[解析][难度]难[分数]4[子题][子题型][题干][分数][题型]多选题[章节][类别]练习[题干]汽车减速器中齿轮的主要精度要求是：[选项]A.传递运动的准确性B.合理侧隙C. 传递运动的平稳性D.传递载荷的均匀性[答案] B##C[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示尺寸链，A0为封闭环，减环有：[选项]A.A1B.A3C. A5D.A2[答案] B##C[解析][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]如图所示尺寸链，N为封闭环，A1合格的尺寸有：[选项]A.B.C.D.[答案] A##B[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]在我国机械图纸中凡是与长度有关的数值，没有注明单位时，其单位是:C. 米D.微米[答案] A##B##D[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]导出要素的主要作用是：[选项]A.表征对应轮廓要素的形状B.表征对应轮廓要素的方向C. 表征对应轮廓要素的位置D.表征对应轮廓要素的大小[答案] A##B##C[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]影响机械零部件几何精度要求的主要因素有：[选项]A.生产成本C. 设计速度D.产品的性能要求[答案] A##D[解析][难度]易[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]零件尺寸的加工难易程度取决于：[选项]A. 公差等级B. 基本偏差C. 公差带宽度D. 基本尺寸大小[答案] A##C##D[解析][难度]难[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]使用三坐标测量机可以测量：[选项]A. 距离B. 角度C. 表面粗糙度[答案] A##B[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]多选题[章节][类别]练习[题干]下列仪器可以测量直径：[选项]A. 轮廓仪B. 万能角度尺C. 立式比较仪D. 工具显微镜[答案] C##D[解析][难度]中[分数]4[子题][子题型][题干][选项][答案][解析][分数][题型]判断题[章节][类别]练习[题干]只要零件不经挑选或修配，便能装配到机器上去，则该零件具有互换性。
