美国专利美国专利基础美国专利基础发明人最不想遇到的状况莫过于花费许多时间与精力将自己新的构想付诸实现后，才发现同样的发明早已有人做过。
避免这种状况的最好办法，就是在研发初期做好信息收集的工作。
根据国际经济暨发展组织（Organization for Economic Cooperation and Development：OECD）的统计结果，有百分之八十以上的科技知识被描述在专利文件中，而大部分被描述在专利中的技术并没有被记载在其它的发行刊物。
因此，发明人绝不可忽视专利信息的重要性。
所谓专利(Patent)是专利权的简称，是国家专利局依照专利法的规定，以法律形式授予申请人在法定期限内对其发明创造享有的专有权。
专利除了可以保护产品外，专利也像是产品的使用手册，有文字及图标叙述产品的组件、特征、用途，以及使用方法。
此外，专利信息还包括任何可以从专利局发行的文件中所获得的信息，包括技术资料、市场信息、法律信息、以及公司的任何信息等。
想要快速的检索、阅读专利，首先就要对专利的各个部分作一大概的了解，下面主要介绍一下美国专利的基础知识。
1 美国专利文献种类及其代码专利文献(Patent document)是一切与专利制度有关的专利文件的统称。
专利文献主要包括专利申请书和专利说明书。
下面介绍下美国专利文献的种类以及文献的代码。
1.1 美国专利文献种类1.1.1 根据专利文献的产生时间先后顺序，专利文献主要有：专利申请公开说明书(Patent Application Publication)专利说明书(Utility Patent)1.1.2 根据专利的类型可以分为：◆发明专利(Utility Patent)◆植物专利(Plant Patent)◆设计专利(Design Patent)1.2 美国专利号码1.2.1 专利申请号(Application Number)的编号体系美国专利申请号主要由两位数字的申请号系列码(Application Number Series Code)和六位数字的申请顺序号两部分组成，不足位数的，以零补位。
美国专利US 8695136 B2 中文版
前面的描述仅通过实例的方式提供了本发明的实施方式。可以预见的是其他的实 例可以达到类似的功能和/或实现类似的结果。任何及所有这样的等效实施方式 和例子均在本发明的精神范围内，并旨在纳入附加的权利要求书中。
每个多闭孔泡沫片的尺寸范围在 0.0015 cm 至约 20cm 之间或更大，这取决于座 垫的总体尺寸和厚度。多闭孔泡沫片可以占座椅座垫的总体积约 5〜50％。在一
个实例中，所述开孔泡沫垫由聚氨酯构成，所述多闭孔泡沫片由聚乙烯制成。
每个多闭孔泡沫片都具有一个预定的形状，其形状可以是与整个座垫相同的，也 可以是不同，可以通过位置判断。在一个实例中，座垫包含一个预定设计的形状， 该形状能协调运行以便提供预定的压缩轮廓、弹性、结构支撑，浮力等。座垫还 可以包含一个形状以便连接座垫底部或座垫侧面，或者连接座垫顶部或座垫中 间。另外，为了提供传统座椅的舒适度，闭孔泡沫片被切割并分布在开孔泡沫内， 以便使空气和水分穿过座椅座垫。
图 4 是一个相关技术的座垫，包括一个作为底部垫子的悬浮泡沫，该底部垫子 是与下侧的舒适泡沫体和结构泡沫垫粘合在一起的。
本发明的详细说明
本发明现在将在参考附图和本发明展示实例中进行以下详细描述。 然而，本发 明可呈现为许多不同的形式并且不应被局限于本文所阐述的代表性实例中。本说 明提供的实例是为使本专利完整且公开，并且充分地表明本发明的使用范围，继 而使本领域的普通技术人员能够制造，使用和实践本发明。 相同的参考数字指 代相同的各附图的原件。

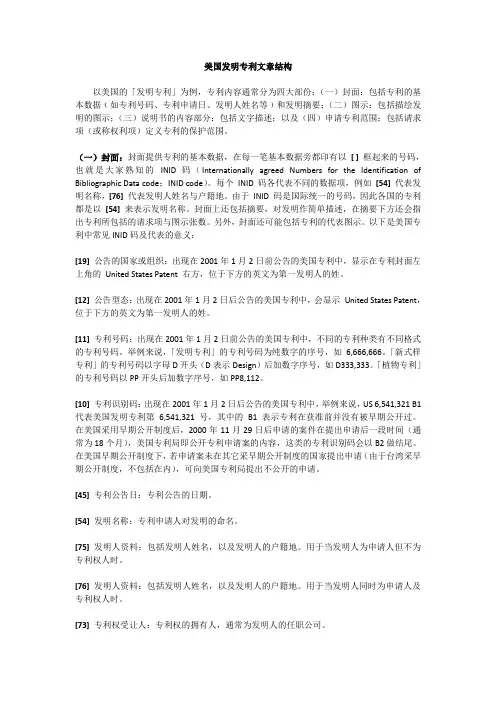

美国发明专利文章格式
美国发明专利文章结构以美国的「发明专利」为例，专利内容通常分为四大部份：（一）封面：包括专利的基本数据﹙如专利号码、专利申请日、发明人姓名等﹚和发明摘要；（二）图示：包括描绘发明的图示；（三）说明书的内容部分：包括文字描述；以及（四）申请专利范围：包括请求项（或称权利项）定义专利的保护范围。
（一）封面：封面提供专利的基本数据，在每一笔基本数据旁都印有以[ ]框起来的号码，也就是大家熟知的INID 码（Internationally agreed Numbers for the Identification of Bibliographic Data code；INID code）。
每个INID 码各代表不同的数据项，例如[54] 代表发明名称，[76]代表发明人姓名与户籍地。
由于INID 码是国际统一的号码，因此各国的专利都是以[54] 来表示发明名称。
封面上还包括摘要，对发明作简单描述，在摘要下方还会指出专利所包括的请求项与图示张数。
另外，封面还可能包括专利的代表图示。
以下是美国专利中常见INID码及代表的意义：[19] 公告的国家或组织：出现在2001年1月2日前公告的美国专利中，显示在专利封面左上角的United States Patent 右方，位于下方的英文为第一发明人的姓。
[12] 公告型态：出现在2001年1月2日后公告的美国专利中，会显示United States Patent，位于下方的英文为第一发明人的姓。
[11] 专利号码：出现在2001年1月2日前公告的美国专利中，不同的专利种类有不同格式的专利号码。
举例来说，「发明专利」的专利号码为纯数字的序号，如6,666,666。
「新式样专利」的专利号码以字母D开头（D表示Design）后加数字序号，如D333,333。
「植物专利」的专利号码以PP开头后加数字序号，如PP8,112。
[10] 专利识别码：出现在2001年1月2日后公告的美国专利中，举例来说，US 6,541,321 B1 代表美国发明专利第6,541,321 号，其中的B1 表示专利在获准前并没有被早期公开过。
美国专利申请书范本
美国专利申请书范本
致：美国专利商标局
主题：专利申请书
申请人： [申请人姓名]
地址： [申请人地址]
发明名称： [发明名称]
说明书：
1. 技术领域：
本发明涉及 [技术领域]，具体涉及 [具体技术领域]。
2. 背景技术：
[简要介绍现有技术和存在的问题]
3. 发明内容：
本发明的目的是提供一种 [发明目的]，通过以下技术方案实现：[具体技术方案]
4. 发明实施例：
[详细描述发明的实施例，包括实验过程、实验数据等]
5. 附图说明：
[如果有附图，对附图进行说明]
附图：
[附图编号] [附图名称]
权利要求：
1. 一种 [发明名称]，包括：
[权利要求1的具体技术特征]
2. 根据权利要求1所述的 [发明名称]，其特征在于：
[权利要求2的具体技术特征]
3. 根据权利要求1或2所述的 [发明名称]，其特征在于：
[权利要求3的具体技术特征]
说明书摘要：
本发明提供了一种 [发明名称]，通过 [具体技术方案] 实现 [发明目的]。
与现有技术相比，本发明具有以下优点：
[优点1]
[优点2]
[优点3]
etc.
申请人声明：
本人声明对本发明享有合法权利，同意提交美国专利商标局进行审查。
申请人签名：
[申请人签名]
日期：
[日期]
请注意，这只是一个美国专利申请书范本，实际申请书应根据具体情况进行调整。
在提交专利申请之前，建议咨询专利律师或代理人以确保符合所有相关规定。

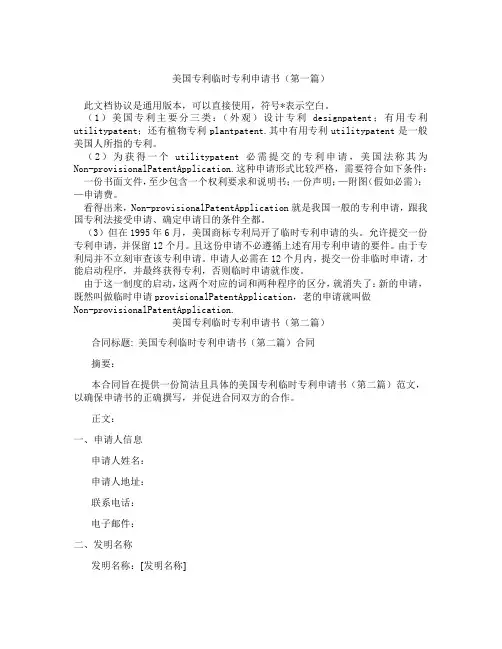

美国专利临时专利申请书(精选3篇)
美国专利临时专利申请书（第一篇）此文档协议是通用版本，可以直接使用，符号*表示空白。
（1）美国专利主要分三类：（外观）设计专利designpatent；有用专利utilitypatent；还有植物专利plantpatent.其中有用专利utilitypatent是一般美国人所指的专利。
（2）为获得一个utilitypatent必需提交的专利申请，美国法称其为Non-provisionalPatentApplication.这种申请形式比较严格，需要符合如下条件：一份书面文件，至少包含一个权利要求和说明书；一份声明；—附图（假如必需）；—申请费。
看得出来，Non-provisionalPatentApplication就是我国一般的专利申请，跟我国专利法接受申请、确定申请日的条件全都。
（3）但在1995年6月，美国商标专利局开了临时专利申请的头。
允许提交一份专利申请，并保留12个月。
且这份申请不必遵循上述有用专利申请的要件。
由于专利局并不立刻审查该专利申请。
申请人必需在12个月内，提交一份非临时申请，才能启动程序，并最终获得专利，否则临时申请就作废。
由于这一制度的启动，这两个对应的词和两种程序的区分，就消失了：新的申请，既然叫做临时申请provisionalPatentApplication，老的申请就叫做Non-provisionalPatentApplication.美国专利临时专利申请书（第二篇）合同标题: 美国专利临时专利申请书（第二篇）合同摘要：本合同旨在提供一份简洁且具体的美国专利临时专利申请书（第二篇）范文，以确保申请书的正确撰写，并促进合同双方的合作。
正文：一、申请人信息申请人姓名：申请人地址：联系电话：电子邮件：二、发明名称发明名称：[发明名称]三、摘要本申请旨在针对美国专利法规定的临时专利申请书进行排版，并包含以下内容：1. 发明背景简要描述发明的技术背景和相关领域的现有技术。
美国专利申请模板 冲击扳手(文)
PLUNGER TYPE WATER PUMPFIELD OF THE INVENTIONThe present disclosure generally relates to the technical field of positive5displacement hydraulic pumps, and particularly, to a plunger type water pump. More particularly, the present disclosure relates to a fully water-lubricated ultra-high-pressure plunger type water pump.BACKGROUND OF THE INVENTION10With the advent of the worldwide energy crisis and enhancement of people’s environmental protection awareness, water hydraulic technologies have been found to have advantages over oil hydraulic systems in many application fields (e.g., duringunderwater operations, or in buoyancy adjustment of manned submersibles) owing to the special physicochemical properties of the water medium. Accordingly, water hydraulic 15technologies have experienced a rapid development.However, because viscosity of the water is only about 1/30~1/50 of that of the commonly used hydraulic oil, it is less apt to form a water film and also has poorlubricity. Meanwhile, because of the strongly corrosive nature of the water andparticularly the sea water, selection of materials used in water hydraulic systems is20limited. This imposes great difficulties in design of friction couplings of waterhydraulic elements. For these reasons, in contrast to oil hydraulic pumps, matured axial water hydraulic pumps are mostly designed to work at a medium or high pressure, which is usually 12 MPa ~21 MPa.A fully water-lubricated sea-water/fresh-water pump in the prior art adopts a plate25valve for flow distribution, and has a flow rate of 10 L/min~170 L/min, a pressure of 14 MPa~16 MPa and an overall efficiency of higher than 82%. A schematic structuralview of such a pump is shown in FIG. 1. As shown, this fully water-lubricatedsea-water/fresh-water pump features a compact structure, full water lubrication of thefriction couplings, and easy maintenance. Unfortunately, such a pump also suffers from the following shortcomings:1. The maximum working pressure is 16 MPa, which cannot satisfy the needs inparticular applications, for example, in the buoyancy adjusting system of a large-depth(i.e., the submerging depth exceeds 3,000 meters) manned submersible.52. Distributing the flow by use of a valve plate is, on one hand, unsuitable foropen systems because the valve plate is sensitive to pollutants, and on the other hand,makes it difficult to ensure the volumetric efficiency when the water is high-pressurized.3. As a mechanism comprised of a swash plate and a shoe is used, a large lateralforce is applied by the plunger to the cylinder. Hence, serious abrasion will occur to the 10friction coupling after the water is high-pressurized.For water hydraulic pumps of higher pressures, a crank-shaft and connecting-rod structure is usually adopted, and a mineral oil lubricated structure with the oil and thewater being separated is used for the primary frictional coupling. Water hydraulicpumps of this structure are one of the kinds that are the most widely used around the15world, an example of which is a triple plunger pump in the prior art whose pressure range is 55 MPa~275 MPa. However, the water hydraulic pumps of this structure mainly have the following problems:1) They have a low rotation speed (100 rev/min ~500 rev/min), a bulky volume,and a small power-to-weight ratio. If the rotation speed is increased to decrease the20volume of the pump, the seal between the water cavity and the lubricant oil cavity would be overheated and even fail, which is particularly the case under high-pressureconditions. Meanwhile, the temperature of the oil in the closed lubricant oil cavity may also increase due to poor heat dissipation to cause degradation of the oil.2) Lubricant oil must be used for lubrication, which tends to cause oil pollution;25furthermore, when the water hydraulic pumps are used in deep sea environments, anadditional pressure compensation device must be used, which makes the whole structure very complex.SUMMARY OF THE INVENTIONAn objective of embodiments of the present disclosure is to provide a plunger type water pump that can achieve water lubrication of all friction couplings, surely have a high volumetric efficiency and a high power-to-weight ratio under ultra-high-pressureworking conditions, and reduce the frictional abrasion of the friction couplings under5high-speed heavy-load conditions so as to prolong the service life of the pump. Theplunger water pump can suitably adopt the sea water or fresh water as a working medium, and can also suitably adopt other fluids of a low viscosity as a working medium.To achieve the aforesaid objective, the plunger type water pump of the present disclosure comprises a pump body, a rotary unit and a plunger flow-distributing unit.10The pump body comprises a cavity body, a water pump inlet and a water pump outlet; the rotary unit comprises a rotary main shaft and is disposed in the pump body; and theplunger flow-distributing unit is disposed in the pump body. The plungerflow-distributing unit comprises a flat valve assembly, a plunger-shoe assembly and asupporting valve assembly. The plunger-shoe assembly is disposed inside the cavity15body and divides the cavity body into a high-pressure cavity, a low-pressure cavity and a lubrication cavity independent of each other; the supporting valve assembly is in fluidcommunication with the low-pressure cavity; the flat valve assembly is in fluidcommunication with the high-pressure cavity; and the rotary unit is disposed inside the lubrication cavity and is in fluid communication with the low-pressure cavity via a flow 20passage and the supporting valve assembly. Driven by the rotary main shaft, theplunger-shoe assembly reciprocates to impel the flat valve assembly and the supporting valve assembly to cooperate with each other so that the flat valve assembly takes in and discharges water through the water pump inlet and the water pump outlet respectively and the supporting valve assembly provides fluid lubrication for the rotary unit at the same25time.According to a preferred embodiment of the present disclosure, the flat valve assembly comprises an intake valve and a delivery valve formed integrally, an inlet of the intake valve is in fluid communication with the water pump inlet, an outlet of the deliveryvalve is in fluid communication with the water pump outlet, and an outlet of the intakevalve is in fluid communication with an inlet of the delivery valve.According to a preferred embodiment of the present disclosure, the rotary unitfurther comprises a reset spring, a set plate and a swash plate disposed in sequence on therotary main shaft; the plunger-shoe assembly comprises a stepped plunger, a connecting 5rod and a shoe, wherein the connecting rod is movably connected to the stepped plungerand the shoe respectively at both ends thereof by means of ball friction couplings; and aplunger passage is further disposed in the cavity body, with an end of the stepped plungerbeing slidably disposed in the plunger passage, wherein: one side of the set plate makescontact with the reset spring, the other side of the set plate makes contact with the shoe, 10and under the action of the reset spring, the set plate presses a bottom of the shoe tightlyagainst a surface of the swash plate so that rotating movement of the swash plate istransferred by the shoe and the connecting rod to the stepped plunger to impel the steppedplunger to reciprocate in the plunger passage, and the high-pressure cavity and thelow-pressure cavity independent of each other are formed between a small-diameter end 15of the stepped plunger and the plunger passage and between a large-diameter end of thestepped plunger and the plunger passage respectively.According to a preferred embodiment of the present disclosure, the plunger-shoeassembly further comprises a stepped plunger casing disposed in the plunger passage, andthe stepped plunger is disposed inside and slidably makes direct contact with the stepped 20plunger casing.According to a preferred embodiment of the present disclosure, the steppedplunger comprises recesses disposed on a surface thereof and damping holes that aredisposed radially and in fluid communication with the high-pressure cavity, and therecesses are in communication with the damping holes.25According to a preferred embodiment of the present disclosure, the surface of theswash plate that makes contact with the bottom of the shoe is applied with a polymericwear-resistant layer, and the polymeric wear-resistant layer is made of one ofpolyetheretherketone (PEEK) and polytetrafluoroethylene (PTFE).According to a preferred embodiment of the present disclosure, a ball end of the connecting rod that forms one of the ball friction couplings with the stepped plunger is formed of two semi-spherical rings tightened together, a surface of each of thesemi-spherical rings is formed with threads, and the semi-spherical rings are connected with one of the stepped plunger and the connecting rod by means of the threads.5According to a preferred embodiment of the present disclosure, the supporting valve assembly comprises a supporting intake valve and a supporting delivery valve, and the low-pressure cavity is in fluid communication with an outlet of the supporting intake valve and an inlet of the supporting delivery valve; the rotary unit further comprises an axial slide bearing and a radial slide bearing that mate with the rotary main shaft; and a 10fluid passage is disposed in the rotary main shaft and the pump body respectively toallow the supporting delivery valve to keep in fluid communication with the axial slide bearing and the radial slide bearing so that lubrication and supporting are achieved for the axial slide bearing and the radial slide bearing.According to a preferred embodiment of the present disclosure, a stepped15supporting cavity in fluid communication with the low-pressure cavity is disposed at the bottom of the shoe of the plunger-shoe assembly; and the rotary unit further comprises a damper disposed inside the pump body, the axial slide bearing is formed with an annular groove on an end surface thereof, the annular groove is in fluid communication with the damper, and the damper is further in fluid communication with an outlet of the supporting 20delivery valve through a flow passage formed inside the pump body.The embodiments of the present disclosure have but are not limited to the following technical benefits:1. Because all the friction couplings of the pump are lubricated by water as aworking medium, the volume of the pump is reduced, and the heat generated during25operation of the pump can be carried away by the working medium to ensure a lowthermal equilibrium temperature of the pump. Because the full water lubrication makes it unnecessary to replace the lubricant oil of the pump periodically, the maintenance issimplified and the operational cost is reduced; meanwhile, the potential environmentalpollution caused by leakage of the lubricant oil is avoided, which makes the pumpenvironment friendly.2. As the two closed cavities formed between the stepped plunger and the steppedplunger casing communicate respectively with the flat valve assembly and the supportingvalve assembly that are independent of each other, the high-pressure water output by the 5ultra-high-pressure pump and the low-pressure water used for static-pressure supportingand lubrication are separated from each other, which can ensure a high volumetricefficiency of the ultra-high-pressure water pump under ultra-high-pressure conditions andsurely provide the fluid supporting and lubrication for the friction couplings underhigh-speed heavy-load conditions.103. Through the static- and dynamic-pressure mixed fluid supporting, the problemof serious frictional abrasion of the slide bearings lubricated by water under high-speedheavy-load conditions is solved, and full water lubrication is achieved for thehigh-pressure water pump. The fully water-lubricated ultra-high-pressure water pump isenvironment friendly and easy to maintain; and particularly when used in deep sea15environments, it eliminates the need of an additional pressure compensation device ascompared to the conventional high-pressure water pump where the oil and the water areseparated from each other, and this can simplify the structure and improve the reliability.4. The drive mechanism in the form of a swash plate and a connecting rod canreduce the lateral force applied by the plunger to the stepped plunger casing, thus easing 20the abrasion of this friction coupling.5. The stepped plunger can reduce the contact specific pressure between the ballend of the connecting rod and the shoe under ultra-high-pressure conditions and increasethe fluid supporting area of the shoe, thus improving the fluid supporting and lubricationperformance between the shoe and the swash plate.256. The spherical recesses formed on the plunger further communicate with thehigh-pressure cavity via fine damping holes to form a dual damping effect between theplunger and the stepped plunger casing, which can prevent sticking of the plunger andreduce the direct abrasion therebetween. The recesses on the surface of the plunger alsohelps to reduce the contact pressure between mating surfaces, restrict movement ofabrasive particles and locally form a dynamic-pressure supporting effect, thus solving the problem of abrasion of the plunger coupling under high-speed heavy-load conditions and prolonging the service life of the ultra-high-pressure pump.7. The flat valve is an integrated assembly in which the intake valve and the5delivery valve are formed integrally, so it can be replaced promptly during maintenance to shorten the maintenance time. The flat valve is of a compact ball valve structure and adopts a soft material and a hard material in combination for sealing. Specifically, the valve seat is made of polyetheretherketone (PEEK) and the valve core is made of aceramic material. This not only improves the sealing reliability under high-pressure10conditions, but also reduces the impacting noise between the valve core and the valveseat, thus reducing the noise of the overall pump. The valve core is made of anengineering ceramic material. Because of the higher hardness and lower density of the ceramic material as compared to metal materials, this improves the resistance tocavitation corrosion, decreases the weight of the valve core, and improves the response 15characteristics and shortens the lagging time of the flat valve, thus improving thevolumetric efficiency under high-speed conditions.BRIEF DESCRIPTION OF THE DRAWINGS20In order to more clearly describe the technical solutions of the embodiments of the present disclosure, attached drawings to be used in the detailed description of thedisclosure will be briefly described hereinbelow. Obviously, the attached drawingsdescribed hereinbelow only illustrate some of the embodiments of the present disclosure, and those of ordinary skill in the art can also obtain other attached drawings therefrom 25without the need of making inventive efforts, wherein:FIG. 1 is a schematic structural view of a plunger type pump in the prior art.FIG. 2 is a schematic structural view of a plunger type water pump according to an embodiment of the present disclosure, wherein FIG. 2a shows a status in which thehigh-pressure cavity has the minimum volume and FIG. 2b shows a status in which the high-pressure cavity has the maximum volume.FIG. 3 is a schematic structural view of a flat valve assembly of the plunger type water pump shown in FIG. 2.FIG. 4 is a schematic structural view of a plunger-shoe assembly of the plunger5type water pump shown in FIG. 2.FIG. 5 is a schematic structural view of a semi-spherical ring of the plunger-shoe assembly shown in FIG. 4.FIG. 6 is a schematic partial structural view of a stepped plunger of the plunger-shoe assembly shown in FIG. 4, which illustrates an anti-sticking damping10structure in detail.DETAILED DESCRIPTION OF THE INVENTIONVarious embodiments of the disclosure are now described in detail. Referring to the drawings, like numbers indicate like parts throughout the views. As used in the15description herein and throughout the claims that follow, the meani ng of “a,” “an,” and “the” includes plural reference unless the context clearly dictates otherwise. Also, as used in the description herein and throughout the claims that follow, the meaning of “in”includes “in” and “on” unless the context clearly dictat es otherwise.A schematic structural view of a plunger type water pump according to an20embodiment of the present disclosure is shown in FIG. 2. The plunger type water pump comprises a pump body, a rotary unit and a plunger flow-distribution unit. The pump body comprises a cavity body, a water pump inlet and a water pump outlet. The rotary unit comprises a rotary main shaft 1. The plunger flow-distributing unit mainlycomprises a plunger-shoe assembly 23, a flat valve assembly 13 and a supporting valve 25assembly. The supporting valve assembly comprises a supporting intake valve 17 and a supporting delivery valve 18. The plunger-shoe assembly 23 is disposed in the cavity body and divides the cavity body into a high-pressure cavity 16, a low-pressure cavity 19 and a lubrication cavity 28 independent of each other. The supporting valve assembly isin fluid communication with the low-pressure cavity 19, the flat valve assembly 13 is in fluid communication with the high-pressure cavity 16, and the rotary unit 28 is disposed inside the lubrication cavity 28 and is in fluid communication with the low-pressurecavity via a flow passage and the supporting valve assembly.As shown, the pump body is mainly comprised of an end cover 10, a cylinder 95and an enclosure 3. An end of the cylinder 9 is connected to the enclosure 3, and theother end of the cylinder 9 is provided with the end cover 10. Cavities in the end cover 10, the cylinder 9 and the enclosure 3 together form the aforesaid cavity body. Therotary main shaft 1 is fixed in the lubrication cavity 28 formed by the cylinder 9 and the enclosure 3. A plurality of plunger flow-distributing units (generally there are three to 10seven plunger flow-distributing units depending on different requirements on flowpulsing of the water hydraulic pump in different service environments) are uniformlydistributed along a same circumference with the rotary main shaft 1 as a center.Hereinbelow, the structure and the operation process will be detailed.A left end surface of the back end cover 10 is formed with two threaded holes for15use as an inlet and an outlet of the ultra-high-pressure water pump respectively, and aright end surface of the back end cover 10 is formed with a flow hole 11 and an annular flow groove 14. Stepped holes, a number of which is equal to the number of the plunger flow-distributing units, are formed in a radial direction and uniformly distributed in acircumferential direction of the back end cover 10. Each of the stepped holes is formed 20with threads at the outer side for installing and fixing the flat valve assembly 13. Once the flat valve assembly is installed in place, a locking nut 12 is used to lock the flat valve assembly 13 so that loosing of the flat valve assembly 13 under the action of the cycling hydraulic pressure can be prevented, thus improving the reliability in use of the seawater/fresh water pump in underwater environments.25As shown in FIG. 3, the flat valve assembly comprises a valve body 27, an intake valve and a delivery valve. An inlet of the intake valve communicates with an inlet of the water pump via the annular flow groove 14, an outlet of the intake valvecommunicates with an inlet of the delivery valve, and an outlet of the delivery valvecommunicates with an outlet of the water pump. As shown, the delivery valve isinstalled at a top portion of the valve body 27, and the intake valve is installed at abottom portion of the valve body 27. The delivery valve comprises, in sequence from top to bottom, a delivery valve locking nut 35, a delivery valve spring 34, a deliveryvalve core 33 and a delivery valve seat 32; and the intake valve comprises, in sequence 5from top to bottom, an intake valve spring 31, an intake valve core 30, an intake valve seat 29 and an intake locking nut 28. An interface between the delivery valve and an intake valve serves as both the outlet of the intake valve and an inlet of the deliveryvalve. By designing the intake valve and the delivery valve into a single assembly, the flat valve assembly can be replaced as a whole during the maintenance period to shorten 10the mean time to repair (MTTR) and to improve the on-site maintenanceability.The radial arrangement of the flat valve assembly reduces the axial dimension of the water pump and increases the power-to-weight ratio. The flat valve adopts a seal form of a ball valve and adopts a soft material and a hard material in combination forsealing; specifically, the valve seat is made of PEEK and the valve core is made of15ceramic. Such a compact structure not only improves the sealing reliability underhigh-pressure conditions, but also reduces the impacting noise between the valve coreand the valve seat, thus reducing the noise of the overall pump. Because the valve core is made of a ceramic material which has a higher hardness and a lower density than metal materials, this improves the resistance to cavitation corrosion, decreases the weight of the 20valve core, and improves the response characteristics and shortens the lagging time of the flat valve, thus improving the volumetric efficiency under high-speed conditions.The cylinder 9 is formed with a flow passage 8 in order for the water pump inlet to communicate with the lubrication cavity. In the axial direction, the cylinder 9 isformed with a stepped hole in communication with the plunger piston, and in the radial 25direction, stepped holes twice as many as the plunger flow-distribution units aredistributed and communicate with the axial stepped hole in groups of two. The stepped plunger casing 7 is installed in the axial stepped hole, and each group of radiallydistributed stepped holes is used to install the supporting intake valve 17 and thesupporting delivery valve 18. The inlet of the supporting intake valve 17 communicates with an inlet of the ultra-high-pressure sea water pump via the flow passage 15 and the annular flow groove 14 of the back end cover. The stepped plunger assembly 23 isinstalled in the stepped plunger casing 7, as shown in FIG. 4. The stepped plungerassembly 23 comprises a stepped plunger 36, semi-spherical rings 38, a connecting rod537 and a shoe 39. The connecting rod 37 is formed with an elongate damping hole thatcommunicates with the supporting cavity 42 located at the bottom of the shoe 39, and the supporting cavity 42 is of a multi-step structure. At a large-diameter end of the stepped plunger is formed with a stepped threaded hole, and a ball socket is formed at the bottom of the threaded hole. Each of the stepped plunger assemblies 23 has two semi-spherical 10rings 38 as shown in FIG. 5, which are formed by fabricating a part having male threads and a ball socket and then splitting the part into two pieces. The male threads of the two semi-spherical rings 38 mate with female threads of the plunger, and the ball socketmates with the ball end of the connecting rod. The two ends of the connecting rod 37 are ball ends of different sizes, with the smaller ball end being adapted to mate with the 15ball socket of the plunger. Then, the pair of semi-spherical rings is threaded into thethreads of the stepped plunger 36 so that the connecting rod is connected to the stepped plunger 36 with a ball friction coupling being formed therebetween. This structureeliminates the plastic deformation that would occur on the plunger surface when thesmaller ball end of the connecting rod is connected to the plunger by means of the20common rolling process, so the accuracy of fit between the plunger surface and theplunger hole is improved to result in both an improved sealing performance andimproved friction behaviors. The larger ball end of the connecting rod and the ballsocket of the shoe mate with each other, and may be connected together through a rolling process to form a ball friction coupling. The stepped plunger 36 is formed with25spherical recesses 41 and fine damping holes 40 on a surface of the small-diameter end, as shown in FIG. 6.The drive mechanism in the form of a swash plate and a connecting rod mainly helps to reduce the lateral force between the stepped plunger 36 and the stepped plungercasing 7 as well as the bending moment borne by the stepped plunger 36. Between the small-diameter end of the plunger and the stepped plunger casing 7 is formed thehigh-pressure cavity 16, which communicates with the water pump outlet via the flatvalve located on the end cover so as to output the ultra-high-pressure water; and between the large-diameter end of the plunger and the stepped plunger casing 7 is formed the5low-pressure cavity 19, which communicates with the supporting cavity 42 of the shoe 39 so as to provide the static-pressure supporting between the shoe 39 and the swash plate.The static-pressure supporting and the dynamic-pressure supporting generated by thesupporting cavity 42 of the multi-step structure at the bottom of the shoe 39 coact toimprove the supporting performance between the shoe and the swash plate. The water 10medium used for supporting flows through an axial gap between the shoe 39 and theswash plate into the lubrication cavity 28 (as shown in FIG. 2) which communicates with the pump inlet. The low-pressure cavity 19 further communicates with the outlet of the supporting intake valve 17 and the inlet of the supporting delivery valve 18 to providepressure supporting for the axial slide bearing 6 and the radial slide bearings 5 and 20 via 15the supporting delivery valve 18, thus accomplishing the static- and dynamic-pressuremixed supporting and lubrication. The spherical recesses 41 on the surface of thestepped plunger 36 communicates with the high-pressure cavity 16 via the fine damping holes 40 and a row of recesses located on an end of the stepped plunger so as to provide a dual damping effect between the stepped plunger 36 and the stepped plunger casing 7.20This solves the problem of sticking of the plunger caused by reducing the gap between the stepped plunger casing 7 and the stepped plunger 36 in order to improve thevolumetric efficiency of the ultra-high-pressure pump, and makes it less likely for thestepped plunger 36 and the stepped plunger casing 7 to make direct contact with eachother. These recesses not only reduce the contact stress between the mating surfaces25and restrict movement of abrasive particles, but also locally form a dynamic-pressuresupporting effect. By means of the connecting rod mechanism, the two-stage damping and appropriate design of the surface morphology, abrasion of the plunger frictioncoupling under high-speed heavy-load conditions is avoided.。
美国发明专利文章格式
美国发明专利文章结构以美国的「发明专利」为例，专利内容通常分为四大部份：（一）封面：包括专利的基本数据﹙如专利号码、专利申请日、发明人姓名等﹚和发明摘要；（二）图示：包括描绘发明的图示；（三）说明书的内容部分：包括文字描述；以及（四）申请专利范围：包括请求项（或称权利项）定义专利的保护范围。
（一）封面：封面提供专利的基本数据，在每一笔基本数据旁都印有以[ ]框起来的号码，也就是大家熟知的INID 码（Internationally agreed Numbers for the Identification of Bibliographic Data code；INID code）。
每个INID 码各代表不同的数据项，例如[54] 代表发明名称，[76]代表发明人姓名与户籍地。
由于INID 码是国际统一的号码，因此各国的专利都是以[54] 来表示发明名称。
封面上还包括摘要，对发明作简单描述，在摘要下方还会指出专利所包括的请求项与图示张数。
另外，封面还可能包括专利的代表图示。
以下是美国专利中常见INID码及代表的意义：[19] 公告的国家或组织：出现在2001年1月2日前公告的美国专利中，显示在专利封面左上角的United States Patent 右方，位于下方的英文为第一发明人的姓。
[12] 公告型态：出现在2001年1月2日后公告的美国专利中，会显示United States Patent，位于下方的英文为第一发明人的姓。
[11] 专利号码：出现在2001年1月2日前公告的美国专利中，不同的专利种类有不同格式的专利号码。
举例来说，「发明专利」的专利号码为纯数字的序号，如6,666,666。
「新式样专利」的专利号码以字母D开头（D表示Design）后加数字序号，如D333,333。
「植物专利」的专利号码以PP开头后加数字序号，如PP8,112。
[10] 专利识别码：出现在2001年1月2日后公告的美国专利中，举例来说，US 6,541,321 B1 代表美国发明专利第6,541,321 号，其中的B1 表示专利在获准前并没有被早期公开过。
美国专利使用授权书范本
授权书编号：[授权书编号]授权日期：[授权日期]授权方（以下简称“授权人”）：[授权人全称]地址：[授权人地址]法定代表人：[授权人法定代表人姓名]联系电话：[授权人联系电话]电子邮箱：[授权人电子邮箱]被授权方（以下简称“被授权人”）：[被授权人全称]地址：[被授权人地址]法定代表人：[被授权人法定代表人姓名]联系电话：[被授权人联系电话]电子邮箱：[被授权人电子邮箱]鉴于：1. 授权人拥有[美国专利号]号专利（以下简称“本专利”），该专利的名称为[专利名称]，专利申请日为[专利申请日]，授权公告日为[授权公告日]，专利权人为[授权人全称]。
2. 被授权人愿意在本授权书约定的范围内使用本专利。
3. 授权人同意在本授权书约定的范围内授权被授权人使用本专利。
现经双方友好协商，达成如下协议：第一条专利使用范围1.1 被授权人获得在[国家/地区]境内使用本专利的权利。
1.2 被授权人获得在[国家/地区]境内制造、使用、销售、许诺销售、进口本专利产品的权利。
1.3 被授权人获得在[国家/地区]境内提供本专利技术服务的权利。
第二条使用条件2.1 被授权人使用本专利时，应遵守国家有关法律法规，不得侵犯他人的合法权益。
2.2 被授权人不得将本专利技术用于非法目的。
2.3 被授权人不得转让、出租、抵押、出质本专利技术。
2.4 被授权人不得对本专利技术进行逆向工程、反向工程或以其他方式获取本专利技术。
第三条保密条款3.1 被授权人应对本专利技术保密，未经授权人书面同意，不得向任何第三方泄露本专利技术。
3.2 被授权人应采取必要的保密措施，确保本专利技术的安全性。
3.3 本保密条款在本授权书有效期内及本授权书终止后五年内均有效。
第四条知识产权归属4.1 本专利的知识产权归授权人所有。
4.2 被授权人不得将本专利技术用于研发新的专利技术。
4.3 被授权人不得以任何方式转让、许可他人使用本专利技术。
第五条争议解决5.1 双方在履行本授权书过程中发生的争议，应友好协商解决。
国外专利申请书范文模板
以下是一份国外专利申请书范文模板，供您参考：[申请人姓名][申请人地址][申请人国家][申请日期][专利局名称][专利局地址]尊敬的专利审查员：您好！我谨以此书申请一项发明专利，该项发明涉及[简要描述发明所属技术领域]。
我相信我的发明具有创新性、实用性和可行性，符合贵局对发明专利的要求。
在此，我向您详细介绍我的发明，并提交相关资料，请您予以审查。
一、技术领域[详细描述发明所属的技术领域，例如：计算机技术、生物技术、医疗设备等。
]二、背景技术[简要介绍现有技术在发明领域的应用情况，以及现有技术的局限性。
]三、发明内容1. 发明目的[阐述发明解决现有技术问题的目的，以及发明所能带来的有益效果。
]2. 发明技术方案[详细描述发明的技术方案，包括发明的主要组成部分、工作原理、以及与现有技术的区别。
]3. 发明实施例[举例说明发明技术的具体实施方式，包括发明在各领域的应用实例。
]四、发明创新点[阐述发明的创新点，例如：技术创新、结构创新、方法创新等。
]五、发明实用性和可行性[分析发明在实际应用中的实用性，以及发明在产业界的可行性。
]六、权利要求书[列出发明的主要权利要求，包括独立权利要求和从属权利要求。
]七、说明书[详细描述发明的技术方案、实施例、创新点等，以支持权利要求书中的各项要求。
]八、附图[如有必要，提交附图以更直观地展示发明技术。
]九、发明人信息[列出发明人的姓名、地址、联系方式等。
]十、申请人声明[声明申请人对发明享有合法权利，并承担相关法律责任。
]在此，我真诚地希望贵局能够对我的发明进行审查，并授予我专利权。
我相信，我的发明将为[发明领域]的发展做出贡献，并为社会带来福祉。
如有任何疑问，请随时与我联系。
谢谢。
英文版专利申请书格式模板
Title: [Title of the Invention]Application Number: [Application Number]Date of Application: [Date of Application]Inventors: [Inventor Name(s)]Address: [Inventor(s) Address]Agent: [Attorney or Agent Name]Address: [Attorney or Agent Address]Abstract:[Provide a brief abstract of the invention, summarizing the technical field, the problem to be solved, the solution provided by the invention, and the beneficial effects. The abstract should not exceed 300 words.]Specification:[The specification should provide a detailed description of the invention, including the background art, the problem to be solved, the solution provided by the invention, the embodiment of the invention, and the beneficial effects. The specification should not exceed 15 pages and should be clear, concise, and complete.]Claims:[The claims should set forth the legal rights of the inventor(s) with respect to the invention. The claims should be clear, concise, and complete and should not exceed 10 claims.]Drawings:[If applicable, provide one or more drawings that illustrate the invention. The drawings should be clear, concise, and complete and should not exceed 10 pages.]Forms:[Include any necessary forms, such as the Power of Attorney, Assignment, or Declaration forms. These forms should be properly completed and signed.]Attachments:[Include any necessary attachments, such as prior art references, declarations, or affidavits. These attachments should be clearly labeled and referenced in the specification.]Note: This template is provided for general guidance and does not constitute legal advice. It is important to consult with a qualified attorney or agent before preparing and filing a patent application.。
美国专利转让合同范本3篇
美国专利转让合同范本3篇篇一美国专利转让合同范本甲方（转让方）：[甲方全称]乙方（受让方）：[乙方全称]鉴于乙方愿意受让甲方所拥有的专利权，并同意按照本合同的约定支付转让费用；双方为明确双方的权利义务，经友好协商，特订立本合同如下：一、专利概述1. 专利名称：[专利名称]2. 专利号：[专利号]3. 专利申请日：[申请日]4. 专利授权日：[授权日]5. 专利权人：[专利权人]6. 专利类型：[发明专利/实用新型专利/外观设计专利]（名词解释：专利概述：指专利的基本信息，包括专利名称、专利号、申请日、授权日、专利权人及专利类型等。
）二、专利转让1. 甲方同意将其拥有的上述专利权转让给乙方，乙方同意受让该专利权。
2. 转让范围：本合同项下的专利转让范围包括但不限于专利权人、专利权期限、专利实施许可权等全部权利。
3. 转让条件：乙方按照本合同约定的期限和方式支付转让费用。
三、转让费用及支付方式1. 转让费用：双方协商确定专利转让费用为[金额]美元（大写：美元整）。
2. 支付方式：乙方在本合同签订之日起[支付期限]内，将转让费用支付至甲方指定的账户。
四、交付及交接1. 甲方应在本合同签订之日起[交付期限]内，向乙方交付专利证书、专利申请文件、专利说明书、权利要求书等专利相关文件。
2. 乙方在收到甲方交付的专利相关文件后，应在[验收期限]内进行验收，确认文件齐全、真实、有效。
五、保密条款1. 双方应对本合同及本合同项下的专利技术、商业秘密等保密信息予以严格保密，未经对方同意不得向第三方披露。
2. 保密期限：自本合同签订之日起至专利权终止之日止。
（名词解释：保密条款：指双方在合同中约定的对合同及合同项下的技术、商业秘密等保密信息的保密义务。
）六、违约责任1. 任何一方违反本合同的约定，应承担违约责任，向对方支付违约金，违约金为本合同转让费用的[比例]%。
2. 如因一方违约导致合同无法履行，另一方有权解除合同，并要求违约方承担违约责任。
国外专利使用合同范本
国外专利使用合同范本一、甲方与乙方甲方（以下简称“授权方”）：（在此填写甲方信息）乙方（以下简称“受权方”）：（在此填写乙方信息）二、背景鉴于：1.授权方是拥有相关专利权益的合法所有人；2.受权方有意使用授权方拥有的专利；3.双方经协商一致，决定签订本合同。
三、合同条款3.1 专利使用授权1.授权方同意将其拥有的专利授权给受权方，在授权期限内允许受权方使用该专利。
2.受权方在获得授权后，享有合理、非独占的专利使用权，并有权对专利进行开发、制造、销售等商业行为。
3.授权方对受权方的专利使用行为保持监督，并要求受权方按照合法规定履行使用专利的义务。
3.2 专利使用期限1.本合同的专利使用期限为（在此填写期限）。
2.受权方在专利使用期限届满前需提前（在此填写提前通知天数）向授权方提出是否续签或终止合同的意向。
3.3 专利使用费用1.受权方在获得专利使用权后，应按照以下条款向授权方支付专利使用费用：–专利使用费用按照协商达成的具体金额及支付方式进行支付。
–专利使用费用的支付周期为每（在此填写周期）支付一次。
2.双方同意，如受权方未按照约定时间支付专利使用费用，授权方有权中止或终止受权方对专利的使用权。
3.4 保密义务1.受权方同意对授权方提供的专利相关信息进行保密，不得擅自泄露或向任何第三方透露。
2.受权方在结束专利使用后，应将授权方提供的所有专利相关信息归还或销毁，不得继续保存或使用。
3.5 争议解决本合同的争议应友好协商解决。
如协商不成，双方同意将纠纷提交所在地法院进行解决。
四、其他条款4.1 附加条款（在此根据实际情况填写附加条款）4.2 合同生效和解除1.本合同经双方签字或盖章后生效。
2.除非经双方协商一致并书面确认，本合同不得解除。
4.3 合同变更1.本合同任何条款的变更，须经双方协商一致并以书面形式进行确认。
2.双方签署的补充协议和合同变更文件，具有与本合同具有同等法律效力。
4.4 合同的传承和分割未经授权方书面同意，受权方不得将本合同的权利和义务转让给任何第三方。
美国专利授权使用合同范本
美国专利授权使用合同范本名称：[公司名称]地址：[公司地址]法定代表人：[法定代表人姓名]名称：[公司名称]地址：[公司地址]法定代表人：[法定代表人姓名]一、专利授权使用范围1. 甲方同意将其拥有的[专利名称]的专利授权给乙方使用。
2. 乙方获得的专利授权使用范围为[具体使用范围]。
3. 乙方不得将专利授权使用范围扩大到本合同约定以外的其他领域。
二、专利授权使用期限1. 本专利授权使用期限自[合同生效日期]起至[专利有效期截止日期]止。
2. 专利授权使用期限届满前，双方可以协商续展本合同。
三、专利授权使用费用1. 乙方应向甲方支付专利授权使用费用共计[具体金额]美元（大写[大写金额]）。
2. 乙方应在[付款日期]前将专利授权使用费用支付至甲方指定的银行账户。
3. 甲方应在收到专利授权使用费用后，及时向乙方提供相关的发票。
四、双方的权利和义务1. 双方应按照本合同的约定履行各自的义务。
2. 甲方应保证其拥有的专利合法有效，并负责处理与专利相关的一切事宜。
3. 乙方应按照本合同的约定使用专利，并不得侵犯他人的合法权益。
4. 乙方应保守甲方的商业秘密，不得向第三方披露与本合同相关的信息。
五、违约责任1. 若一方违反本合同的约定，应承担违约责任，向对方支付违约金[具体金额]美元。
2. 若一方因违约给对方造成损失的，应承担赔偿责任。
六、争议解决1. 本合同的解释和执行均适用[法律适用地]的法律。
2. 双方在履行本合同过程中发生的争议，应通过友好协商解决；协商不成的，任何一方均有权向有管辖权的人民法院提起诉讼。
七、其他条款1. 本合同一式两份，甲乙双方各执一份，具有同等法律效力。
2. 本合同自双方签字（或盖章）之日起生效。
甲方（授权方）：______________________ 乙方（被授权方）：______________________法定代表人（签字）：________________ 法定代表人（签字）：________________ 签订日期：______________________。
美国专利授权使用合同范本
美国专利授权使用合同范本《美国专利授权使用合同》合同编号：[具体编号]甲方（授权方）：公司名称：[甲方公司全称]法定代表人：[法定代表人姓名]地址：[甲方公司详细地址]联系电话：[甲方联系电话]乙方（被授权方）：公司名称：[乙方公司全称]法定代表人：[法定代表人姓名]地址：[乙方公司详细地址]联系电话：[乙方联系电话]一、专利授权范围1. 甲方授予乙方在[授权区域]内独家使用本专利的权利，包括但不限于制造、销售、使用、许可他人使用等。
2. 乙方使用专利的方式和范围应符合本合同的约定及相关法律法规的规定。
二、授权期限本专利的授权期限自[起始日期]起至[结束日期]止。
期满前双方如需继续合作，应另行协商签订新的合同。
三、专利使用费及支付方式1. 乙方应向甲方支付专利使用费，具体金额为[具体金额]。
2. 专利使用费的支付方式为[支付方式，如一次性支付、分期支付等]，支付时间为[具体支付时间]。
3. 如乙方逾期支付专利使用费，应按照[逾期支付的违约金计算方式]向甲方支付违约金。
四、技术资料和保密1. 甲方应向乙方提供与专利相关的技术资料，包括但不限于专利说明书、图纸、技术报告等。
2. 乙方应对甲方提供的技术资料承担保密责任，未经甲方书面同意，不得向任何第三方披露或使用。
3. 本合同终止或解除后，乙方应将甲方提供的技术资料返还甲方或按照甲方的要求进行销毁。
五、知识产权归属1. 在本合同有效期内，乙方使用专利所产生的知识产权归乙方所有。
2. 本合同期满或解除后，乙方应停止使用专利，并将与专利相关的技术资料返还甲方或按照甲方的要求进行销毁。
六、违约责任1. 若一方违反本合同的约定，应承担违约责任，向对方支付违约金或赔偿损失。
2. 如因一方违约给对方造成重大损失的，违约方还应承担相应的法律责任。
七、争议解决本合同的履行过程中如发生争议，双方应通过友好协商解决；协商不成的，任何一方均可向有管辖权的人民法院提起诉讼。
美国专利授权使用合同范本
美国专利授权使用合同范本鉴于甲方拥有一项或多项美国专利，且甲方希望将其在该专利下的权利授予乙方使用，双方经友好协商，达成如下协议：第一条定义1. “专利”指甲方拥有的美国专利及其所有续展和修订。
2. “被授权产品”指乙方使用专利制造、销售或许诺销售的产品。
3. “授权地域”指乙方可以在全球范围内使用专利的地域范围。
4. “独占许可”指甲方授予乙方在授权地域内独家使用专利的权利。
第二条授权范围1. 甲方授予乙方在授权地域内，独占使用专利的权利，包括制造、使用、销售和许诺销售被授权产品。
2. 乙方有权将专利许可给其关联公司使用，但乙方需对其关联公司在授权地域内使用专利的行为承担责任。
3. 未经甲方书面同意，乙方不得将专利许可给第三方使用。
第三条授权期限本合同的授权期限自本合同生效之日起，至专利有效期届满之日止。
第四条知识产权1. 乙方应按照甲方的要求，在被授权产品上标注专利号和专利所有人的名称。
2. 乙方应保护甲方的知识产权，包括但不限于专利、商标、著作权等，防止其被侵犯。
3. 如乙方发现他人侵犯甲方的知识产权，应及时通知甲方，并协助甲方采取法律措施维护其权益。
第五条技术支持1. 甲方应向乙方提供必要的技术支持，包括但不限于提供技术咨询、培训等。
2. 乙方应按照甲方的要求，及时向甲方报告被授权产品的生产、销售和使用情况。
第六条费用和支付1. 乙方应按照本合同的约定，向甲方支付专利授权使用费。
2. 专利授权使用费的支付方式和时间由双方另行协商确定。
第七条保密条款1. 双方应对本合同的内容及因履行本合同而获得的对方商业秘密和技术秘密承担保密义务。
2. 本条款的保密义务在本合同期满、解除或终止后仍然有效。
第八条违约责任1. 如乙方违反本合同的约定，未按照约定支付专利授权使用费或未按照约定使用专利，甲方有权要求乙方支付违约金，并有权解除本合同。
2. 如甲方违反本合同的约定，未按照约定提供技术支持或未按照约定保护乙方的知识产权，乙方有权要求甲方支付违约金，并有权解除本合同。
美国专利许可合同模板
美国专利许可合同模板该合同于_____年___月___日由以下双方签署：授予权方：公司名称：___________________地址：__________________________电话号码：____________________邮件地址：____________________代表人：_______________________被许可方：公司名称：___________________地址：__________________________电话号码：____________________邮件地址：____________________代表人：_______________________鉴于：1.授予权方是一家拥有专利权的公司，希望将其专利授权给被许可方使用；2.被许可方有意获得授予权方的专利使用权，并同意支付相应的许可费用；双方在平等自愿的基础上通过友好协商，达成如下协议：第一条许可范围1.1 授予权方同意向被许可方授权其拥有的以下专利（以下简称“专利”）的使用权：专利名称：____________________专利号码：____________________有效期限：____________________1.2 被许可方可以在合同有效期内，基于授予权方的许可，使用上述专利进行生产、销售和推广等商业活动。
1.3 被许可方明确知悉，专利的所有权仍归授予权方所有，被许可方只能在授予权方的授权范围内使用该专利。
第二条专利许可期限2.1 本许可合同自________年___月___日起生效，到期时间为________年___月___日。
2.2 在协议期满后，被许可方不得继续使用上述专利，除非双方另行协商并签署新的许可协议。
第三条许可费用3.1 被许可方同意按照以下方式向授予权方支付专利使用许可费用：- 初始许可费用：____________________- 年度许可费用：____________________3.2 许可费用支付方式：被许可方需在每年的__________月__________日前将年度许可费用支付给授予权方，以确保专利使用的持续合法性。
美国外观专利授权书模板
授权书编号：__________授权日期：____年__月__日授权方（专利申请人）：________________________地址：_________________________________________联系电话：_________________________电子邮件：_________________________被授权方（专利权人）：________________________地址：_________________________________________联系电话：_________________________电子邮件：_________________________根据《美国专利法》及相关法律法规，鉴于以下事实，授权方特此授予被授权方以下权利：一、授权内容1. 授权方拥有名称为“____”（以下简称为“本专利”）的外观设计专利权。
2. 本专利的申请号为____，专利权人为授权方。
3. 本专利的申请日期为____年__月__日，授权日期为____年__月__日。
二、授权范围1. 被授权方获得在全世界范围内使用、制造、销售、许诺销售、进口、出口本专利产品的权利。
2. 被授权方有权将本专利产品用于商业用途，包括但不限于广告、展示、推广等。
3. 被授权方有权将本专利产品授权给第三方使用，但需遵守本授权书的相关规定。
三、授权期限1. 本授权书自授权日期起，有效期为____年。
2. 本授权书期满后，如双方无异议，可续签本授权书。
四、授权费用及支付方式1. 被授权方应在本授权书签订之日起____日内，向授权方支付授权费用____元人民币。
2. 支付方式：____（如转账、汇款等）。
五、保密条款1. 双方对本专利技术及授权内容负有保密义务，未经对方同意，不得向任何第三方泄露。
2. 本保密条款在本授权书有效期内及本授权书终止后，对双方均具有约束力。
六、争议解决1. 因本授权书引起的或与本授权书有关的任何争议，应首先通过友好协商解决。
跨境电商美国专利授权书
授权书编号：[授权书编号]授权日期：[授权日期]授权方（以下简称“授权人”）：[授权人全称]地址：[授权人地址]法定代表人：[授权人法定代表人姓名]联系电话：[授权人联系电话]电子邮箱：[授权人电子邮箱]被授权方（以下简称“被授权人”）：[被授权人全称]地址：[被授权人地址]法定代表人：[被授权人法定代表人姓名]联系电话：[被授权人联系电话]电子邮箱：[被授权人电子邮箱]鉴于：1. 授权人拥有名称为“[专利名称]”（以下简称“本专利”）的发明，该发明已于[申请日期]向[申请机构名称]提交了专利申请，申请号为[申请号]，并已获得专利授权。
2. 被授权人愿意在授权范围内使用本专利。
3. 双方经友好协商，就本专利的授权事宜达成如下协议：第一条专利授权1.1 授权人同意授予被授权人在全球范围内（不包括中国）对“[专利名称]”所涉及的专利权利进行使用、许可、转让、实施的权利。
1.2 本专利的授权范围包括但不限于以下内容：（1）[专利名称]的制造、使用、销售、进出口等权利；（2）[专利名称]的改进、衍生产品的制造、使用、销售、进出口等权利；（3）[专利名称]的专利权的许可、转让、实施等权利。
第二条授权期限2.1 本专利的授权期限为自本授权书签订之日起至[授权期限终止日期]止。
2.2 在授权期限内，被授权人应按照授权范围使用本专利，并保证其使用行为不侵犯他人的合法权益。
第三条授权费用3.1 被授权人应向授权人支付授权费用，具体金额为[授权费用金额]。
3.2 被授权人应在授权书签订之日起[支付期限]内支付授权费用。
第四条保密条款4.1 双方对本专利的技术内容负有保密义务，未经对方同意，不得向任何第三方泄露。
4.2 本保密义务在本授权书终止后仍然有效。
第五条违约责任5.1 如果被授权人在授权期限内违反本授权书的约定，授权人有权解除本授权书，并要求被授权人承担相应的违约责任。
5.2 如果被授权人在授权期限内侵犯他人的合法权益，授权人有权要求被授权人停止侵权行为，并承担相应的法律责任。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
美国专利荧光灯镇流器及其保护电路（专利号：5387846 授权日：1995.2.7）李志刚译摘要：本专利公布了一种能够实现节能的电子镇流器电路(1A)，用以驱动荧光灯管。
该电路具有功率因素高，谐波失真低，射频干扰小的特性。
它包括一个独特的直流电源(4)，该电源是由接收交流输入信号的高通滤波器(8)、二极管整流桥(6)和快速恢复二极管(D2)组成。
整流桥作为第一级整流，快速恢复二极管作为第二级整流，第一级是低频整流，第二级是高频整流。
稳流电容(C4)接在直流电源的第一级整流和第二级整流连接点之间，用来驱动荧光灯管。
第二级整流后，接入触发器和高频振荡器，并提供镇流器电路工作所必需的直流。
该镇流器接有保护电路(30)，一旦灯管故障，或灯与镇流器断开，或发生异常工作状态，振荡器立即停振，防止镇流器损坏。
参考专利文献：本专利是对Ser.No.07/799,209专利(1991.11.27，现已失效)的部分延续。
发明背景1. 技术领域本专利发明了一种紧凑节能的电子镇流器电路，能有效驱动荧光灯及紧凑型荧光灯，具有功率因素高、总谐波失真低、射频干扰小的特性，适合各类厂家生产的灯管。
此外，它还接有保护电路，一旦灯管故障，或灯管与镇流器断开，或发生异常工作状态，能防止镇流器损坏。
2. 技术背景荧光灯及紧凑型荧光灯系统是人们熟悉的照明装置。
荧光灯系统包括灯管和驱动灯管的独立式电子镇流器或适配器。
紧凑型荧光灯系统，灯管与镇流器是一个整体。
传统的荧光灯镇流器较重，体积大，能耗高，功率因素低。
对于一般的紧凑型荧光灯镇流器，如果不牺牲尺寸，其功率因素也较低。
在大多数情况下，这些镇流器的总谐波失真不能完全符合政府的规定。
由于紧凑型节能灯和电子镇流器是一个整体，当灯管损坏和寿命终结时，整个紧凑型照明系统都将废弃，造成不必要的浪费。
实际上，镇流器的生产成本比灯管高，预期寿命更长。
由于荧光灯故障，镇流器也会同时发生故障，从而降低镇流器的寿命，增加更换频率，提高营运费用。
当灯管（即负载）与镇流器断开，或接线错误，或故障灯管与镇流器相连，或灯管遭到浪涌电压的冲击，或环境温度高使灯管电气特性改变时，如果加电，也会使镇流器发生故障。
因此，我们希望克服上述荧光灯照明装置的缺陷，提出一种重量轻、紧凑型节能的电子镇流器，要求总谐波失真低、射频干扰小、功率因素高（达0.9以上）。
我们还希望镇流器与灯管分体，便于更换灯管，不必将镇流器扔弃。
此外，镇流器也必须遵守政府的有关规定，能与各类厂家生产的灯管相匹配。
我们希望镇流器本身带有保护电路，减少因灯管故障而发生镇流器故障损坏的现象。
发明概要本专利公布了一种能实现成本低、重量轻、高效节能的镇流器电路，以驱动荧光灯管。
根据本发明的第一个装置，镇流器包括一个由高通滤波器和两级二极管整流器组成的特殊直流电源，使输入电流经一次滤波然后两次整流，提供镇流器电路工作所必需的直流。
镇流器还包括高频振荡器和功率输出部分，它们由铁氧体振荡变压器、半桥功率晶体管、铁氧体扼流圈、电容和电阻组成。
镇流器还包括使振荡器触发以点亮灯管的触发部分，一旦灯管点亮，触发部分不再起作用。
根据本发明的第二个装置，镇流器接有保护电路，避免因荧光灯管故障损坏镇流器。
保护电路包括用于检测镇流器输出功率的铁氧体扼流圈、荧光灯故障时使镇流器停止振荡防止损坏的晶体管开关以及连接在扼流圈与晶体管开关之间用以控制晶体管开关的触发器电路。
在正常工作状态下，触发器不触发，开关截止，镇流器照常振荡，驱动灯管。
在空载状态下，即灯管发生故障或灯管与镇流器断开，此时触发器触发，开关导通，镇流器停止振荡。
附图的简单说明图1是本专利公布的电子镇流器电路，具有独特的直流电源，能有效驱动荧光灯管。
图2a是普通电子镇流器直流电源的输入电流波形。
图2b是图1电路的直流电源在整流后的输入电流波形。
图3a是普通电子镇流器直流电源的输出电压波形。
图3b是图1电路直流电源的输出电压波形。
图4a是普通电子镇流器直流电源的输出电流波形。
图4b是图1电路的直流电源在整流后的输出电流波形。
图5的电路含有电子镇流器、荧光灯管和保护电路，荧光灯由镇流器驱动，保护电路使镇流器不受灯管持续故障的影响。
专利的详细说明如图1所示，本专利公布的分体式电子镇流器线路1能实现相对紧凑、重量轻、成本低、高效节能，与荧光灯管2相接，也能用于紧凑型荧光灯。
它包括一个独特的直流电源4，能接入120V60Hz 的输入信号。
电源4包括一对滤波电容器C1和C2，它们相互并联。
接在滤波电容C1、C2之间的是一对铁氧体扼流圈L1A和L1B。
电容C1、C2和铁氧体扼流圈L1A、L1B相互连接形成高通滤波器8。
注意，滤波器8的铁氧体扼流圈L1A和L1B必须反接，有助于抑制对交流电网产生的射频干扰，从而符合政府对于干扰的有关规定。
滤波器8与二极管整流桥6相连，以通常的方法提供全波整流。
直流电源4还包括一对整流级输出电容C3和C5，它们相互并联，与二极管整流桥6相连。
快速恢复二极管D2接在输出电容C3和C5之间。
输出电容C5的容量与输出电容C3相比非常大，有益于实现高功率因素。
镇流器电路1直流电源各元件的最优值举例如下：C1=0.1~0.22μFC2=0.005~0.01μFC3=0.005~0.01μFC5=22~33μF1A=0.01~0.015HL1B=0.01~0.015H电源4的第一级整流输出端10是整流桥6、二极管D2、输出电容C3、稳流电容C4和电阻R1的公共端。
稳流电容C4通过电容C7与荧光灯灯丝12和14串联，电容C7接在灯丝12和14之间，既可以作为荧光灯2的一部分（如图所示），也可以作为镇流器电路1的一部分。
灯丝14与铁氧体扼流圈L2、铁氧体振荡变压器16的线圈L3A串联。
变压器16的次级线圈L3B经限流电阻R3与功率晶体管TR1的基极相连。
电源4的第二级整流输出端11是快速恢复二极管D2、输出电容C5和晶体管TR1集电极的公共点。
二极管整流桥6和快速恢复二极管D2对电源4两次进行整流，为线路1提供能获得高功率因素所必需的直流功率。
第一级整流输出端10是电流的总驱纽，二极管D2对二极管整流桥6整流后的输出电流以及流经稳流电容器C4和灯管2的高频电流进行再整流。
因而，镇流器电路1其余各部分工作所必需的全部直流可以由第二级整流输出端11提供。
晶体管TR1的射极经电阻R11与铁氧体振荡变压器16的线圈L3A、L3B和电阻R7相连作为公共点18。
电阻R11在反馈回路内与晶体管TR1射极、基极之间的电阻R7相连。
功率晶体管TR2的集电极与公共点18相连，射极经电阻R12接地。
电阻R12在反馈回路内与晶体管TR2射极、基极之间的电阻R6相接。
晶体管TR2的基极经限流电阻R4和触发二极管D4接到公共点20。
线圈L3C 与线圈L3A、L3B形成磁耦合，为铁氧体振荡变压器16提供电抗，线圈L3C通过电阻R2接到公共点24，电阻R4、R6和晶体管TR2的基极也接到公共点24。
在荧光灯2接入镇流器电路1的情况下，功率晶体管TR1、TR2，铁氧体扼流圈L2，铁氧体变压器线圈L3A、L3B、L3C，电容C3、C4和快速恢复二极管D2相互连接，使镇流器电路1提供高频振荡和大功率输出，有效地驱动荧光灯2。
当灯管2从镇流器卸下时，高频振荡将停止。
电阻R1和R8串联，组成分压器网络。
电阻R9的一端经公共点20接到触发二极管D4，另一端与电阻R1、R8相接。
电阻R1、R4、R9，触发二极管D4和电容C6相互连接，为镇流器电路1提供触发功能。
二极管D5跨接在与晶体管TR1射极相接的电阻R11和晶体管TR1集电极的两端，电阻R5与二极管D5并联。
另一个二极管D6接在公共端18和地之间，跨接在与晶体管TR2射极相接的电阻R12和晶体管TR2集电极的两端。
二极管D5、D6用于保护晶体管TR1、TR2，防止因浪涌电压而损坏。
二极管D3的一端与触发二极管D4、电阻R9和电容C6的公共点20相连，另一端经电阻R10与变压器16的线圈L3A的公共点18相连。
在镇流器电路1开始高频振荡后，二极管D3和电阻R10使触发停止。
现在，我们来叙述一下图1镇流器电路1的工作原理。
60Hz的电源或线路电压信号首先经过直流电源4的高通滤波器8，然后被二极管整流桥6整流。
120Hz半波整流信号通过稳流电容C4调制成高频电流（数十千赫）（见图4b的波形）。
电容C4的大部分高频电流流过电源4的第一级整流输出端10，经二极管D2整流后流到输出电容D5。
然而，也有少量流过电容C4的高频电流经输入端10流到输出电容C3。
如前所述，高通滤波器8的电感量较小，60Hz 线路电压采用小电抗，高频电流采用大电抗，并与输出端10的120Hz电流相迭加。
对于镇流器电路1触发器的工作，流过电阻R1、R9的正向电流将被加到电容C6。
当电容C6两端的电压增加到30~32V时，触发二极管D4将产生脉冲电流，经电阻R4流至功率晶体管TR2的基极，使镇流器电路1的振荡器被触发。
当电容C6两端的电压下降到3V时，触发停止。
铁氧体振荡器16的线圈L3A的电流被磁耦合到线圈L3B、L3C，因此，功率晶体管TR1、TR2以一般半桥方式工作，轮流导通，振荡器将在40-70KHz的范围内工作（视所使用的荧光灯2的特点而定）。
振荡器为一般镇流器所共有，我们在此不再详述镇流器电路1振荡器的工作原理。
铁氧体线圈L2与灯丝14、变压器16的线圈L3A串联，提供两种重要的功能。
在荧光灯2电离和点火之前，铁氧体扼流圈L2与电容C7相配合，在灯丝12、14之间提供点燃灯管2气体所必需的高压。
当灯管2点燃之后，铁氧体扼流圈L2限流，使灯管2的工作稳定。
假设 XL =2лfL，式中:XL =L的电抗（等效电阻）f =频率L =电感如果2лL已知，则RL与f 成正比。
也就是说，频率增加，电抗也增加，因而输入电流的波形也会产生相应的变化。
对于图2-4，以上是最好的说明。
图2a、3a、4a是一般电子镇流器的波形，图2b、3b、4b是图1电子镇流器电路1的直流电源4波形。
实际上，一般镇流器电源的输出电容的充电时间很短。
因而，其输入电流是脉动的（如图2a 所示），电流有效值很大，功率因素仅为0.5左右，谐波电流一般在90%以上。
在镇流器电路1的直流电源4中，输出电容C3上的120Hz半波电流与镇流器电路1振荡器产生的40-70kHz电流互相调制。
高通滤波器8和二极管D2使电流通过第二级整流输出端11加到输出电容C5上，波形非常平滑（如图4b所示）。
因此，对照图2a和图2b，与一般镇流器的交流输入电流有效值相比，图1直流电源4的交流输入电流有效值约减少39%或更多。
改变图2a所示的输入电流脉冲波形，使图2b的输入电流更接近于正弦波形，将大大降低输入电流的谐波成分，使功率因素从0.5上升到0.9以上。
