浆砌片石排水渠施工工艺

浆砌片石排水渠施工工艺（1）施工准备选择符合要求的原材料，水泥、砂、石料等材料进场前做好复试工作，合格后报请监理验收合格后方可进场投入使用。

把好材料检验关，杜绝使用不合格的材料。

对原材料的要求如下：选用的水泥应能使所配制的砂浆强度达到要求、收缩小、和易性好和节约水泥为原则。

符合现行国家标准，并附有制造厂的水泥品质试验报告等合格证明文件。

水泥进场后，应按其品种、强度、证明文件以及出厂时间等情况分批进行检查验收。

对所用水泥应进行复查试验。

袋装水泥在运输和储存时应防止受潮，堆垛高度不宜超过10袋。

不同强度等级、品种和出厂日期的水泥应分别堆放。

水泥如受潮或存放时间超过3个月，应重新取样检验，并按其复验结果使用。

砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。

砂的最大粒径，当用于砌筑片石时，不宜超过5mm；当用于砌筑块石、粗料石时，不宜超过2.5mm。

如砂的含泥量达不到混凝土用砂的标准，当砂浆强度等级大于或等于M5时，可不超过5％，小于M5时可不超过7％。

砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。

片石中部厚度不应小于200mm；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块。

采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa。

用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。

（2）排水沟砌筑施工开挖前做好清理场地，复测定位，确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作。

开挖沟槽时，根据地形，做好施工的临时排水设施。

开挖后应将沟底进行夯实、整平后方可开始铺砌。

砌筑前，应清除石块表面的泥垢、水锈等杂质，必要时用水清洗后方可使用。

砂浆的配合比可通过试验确定，可采用质量比或体积比，并应满足该规范中技术条件的要求。

当变更砂浆的组成材料时，其配合比应重新试验确定。

浆砌片石边沟施工方案

浆砌片石边沟施工方案浆砌片石边沟施工方案一、施工前准备1. 确定边沟施工的位置和长度，并根据实际情况制定施工计划。

2. 购买所需的材料和设备，包括片石、水泥、沙子、水泥浆攪拌机、铁锹、扫帚等。

3. 清理施工区域，将杂草、垃圾等清理干净。

二、施工步骤1. 根据设计要求，在边沟施工区域进行标定，并使用铁锹将边沟区域挖掏出来。

边沟的深度一般为20厘米，宽度根据设计要求决定。

2. 将挖掘出的土方进行清理，确保边沟底部平整，无杂物和凸起。

3. 在边沟底部和两侧墙壁刷上防水涂料，以增加边沟的密封性和耐久性。

4. 使用水泥浆攪拌机将水泥和沙子按一定比例掺和，并加入适量水搅拌成均匀的浆状物。

5. 将制成的水泥浆均匀的涂抹在边沟的底部和墙壁上，厚度应控制在2-3厘米，确保边沟的牢固性和耐久性。

6. 在施工过程中，应注意及时清理和处理浆料的冲洗，以免污染周边环境。

7. 将预制好的片石依次铺设在边沟的两侧墙壁上，并用橡皮锤轻轻敲击石块，使其紧密贴合。

8. 施工完成后，应进行养护处理。

在施工结束后的24小时内进行浇水保湿，并避免车辆和人员踩踏边沟。

三、安全措施1. 施工人员应佩戴好安全帽、安全鞋等防护用品，确保施工人员的人身安全。

2. 在施工现场设置警示标志，避免行人和车辆误入施工区域。

3. 使用电动设备时，应注意电源接地和线路的保护，防止发生触电事故。

4. 施工过程中，应注意及时清理工地，防止材料和堆积物堵塞沟道，造成积水。

以上就是浆砌片石边沟施工方案的详细内容。

在施工前需要做好充分的准备工作，包括购买材料和设备，清理施工区域等。

在施工过程中，要按照设计要求进行边沟的挖掘、清理和涂浆，确保边沟的牢固性和耐久性。

同时，还要注意施工安全和清理工地的工作，保证施工的顺利进行。

最后，施工完成后要进行养护处理，确保边沟的质量。

浆砌片石边沟施工工艺及注意事项

浆砌片石边沟施工工艺及注意事项一、施工工艺1.材料准备：首先要准备好石材和砌缝浆材。

石材一般选择质地坚硬、结构稳定的石材，并进行充分的清理和浸湿处理。

砌缝浆材一般选用水泥、石英砂等材料。

2.坡度设计：在进行浆砌片石边沟施工之前，要进行坡度设计。

边沟的坡度要合理设计，以确保雨水能够顺利流入下水道。

3.布砌缝材料：在石材表面涂抹一层砌缝浆材料，将其填充到石缝中，使石材之间形成牢固的连接。

4.粘贴石材：将涂抹砌缝浆材料的石材按照设计好的排列方式一块块粘贴在道路或广场边沟的石材底座上，注意要保持石材之间的间距一致。

5.整理修剪：粘贴完石材后，要用小锤进行整理和修剪，保持石材的整齐和平整。

同时要检查石材的稳固性，确保其不会因为外力而移动或倾斜。

6.填充砌缝：填充砌缝是整个施工过程中最重要的环节。

要将砌缝浆材均匀地填充到石材之间的缝隙中，并且要确保填充到位，没有空隙。

7.清理整理：粘贴完石材和填充砌缝后，要进行清理整理工作。

清理掉多余的砌缝浆材，保持石材表面的整洁和光滑。

8.养护保养：完成施工后，要对浆砌片石边沟进行养护保养。

养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落。

二、注意事项1.施工前的准备工作要充分，包括材料的准备和施工现场的清理。

确保材料的质量和施工现场的整洁，对后续的施工工作具有重要的影响。

2.施工时要注意安全防护，佩戴必要的防护用具，如安全帽、手套、口罩等。

遵守施工现场相关的安全规定，确保施工安全。

3.在进行石材的粘贴和填缝时，要保持手法稳定，力度均匀。

尽量避免砌缝浆材的过量使用或不足使用，以确保填充效果的均匀和牢固。

4.确保工艺的连续性和一致性。

施工过程中，要做到无缝衔接，石材的排列和填充要保持一致，以保证整个边沟的美观和牢固。

5.在施工完成后要及时做好清理工作，清理掉多余的砌缝浆材，保持石材表面的整洁和美观。

6.施工完成后要进行养护保养。

养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落，同时定期检查边沟的稳固性，及时进行维修。

浆砌片石排水沟施工方案A2

浆砌片石排水沟施工方案A2一、施工前准备工程概况浆砌片石排水沟是一种用于道路、园林绿化等场所的排水设施，具有良好的排水效果和美观性。

本施工方案针对A2类型的排水沟展开，需要充分准备。

施工材料准备•片石：选用规格均匀、无裂纹的天然石材为宜，片石大小适中，便于施工操作。

•水泥：用于浆砌片石之间的粘接固定。

•河沙：用于砼基础及浆砌片石的填充。

•砂浆：用于浆砌片石接缝处的填充。

•工具：包括砂浆搅拌器、平板、角尺等基本工具。

二、施工步骤1. 基础处理1.清理施工区域，确保地面平整、无碎石等障碍物。

2.按设计要求，进行基础沟槽的挖掘，底部铺设一层河沙，压实。

2. 片石铺设1.将片石按设计要求逐层铺设到基础沟槽中，注意保持水平。

2.片石之间留有适当的缝隙，便于后续填充砂浆。

3.图样要求的特殊形状的片石需要在铺设过程中合理安排。

3. 浆砌处理1.制作适宜的砂浆，涂抹在片石之间的缝隙中，确保填充充实。

2.砂浆固化后，利用角尺等工具清除多余的砂浆，保持外观整洁。

3.砂浆固化时间后，用清水冲洗片石表面，清除浆渣。

三、施工质量控制1. 外观质量1.片石铺设应平整、紧密，无明显错台、空鼓、错位等现象。

2.砂浆填充应均匀、充实，无裂纹、露底等缺陷。

2. 工程验收1.施工完成后应进行检查验收，确认与设计要求符合。

2.检查排水效果，确保排水沟通畅，排水性能良好。

四、施工注意事项1.施工过程中，应及时清理施工现场，避免因杂物造成影响。

2.施工中应按照设计要求进行操作，避免随意更改。

3.严格按照材料配比、施工工艺要求进行施工，确保质量。

以上为浆砌片石排水沟施工方案A2的详细内容，希望能对您有所帮助。

浆砌片石边沟施工方案

浆砌片石边沟施工方案浆砌片石边沟施工方案1. 引言浆砌片石边沟是一种常见的边沟工程，用于排水和保护路面。

本文档将介绍浆砌片石边沟的施工方案，包括施工准备、施工步骤和施工注意事项。

2. 施工准备在施工前，需要进行一系列的准备工作，包括材料准备、现场布置和施工设备准备。

2.1 材料准备主要材料包括石材、水泥、砂浆和水。

石材要选择质地坚硬、规格统一的片石，具有良好的抗压和耐久性。

水泥应选择符合国家标准要求的水泥，砂浆要选择符合工程要求的砂浆。

水的选择应优先考虑清洁无污染的水源。

2.2 现场布置在施工现场，需要清理杂物和碎石，确保施工区域整洁。

根据设计要求，规划边沟的位置和大小，并标示出来。

如果需要，可以在施工现场搭建临时围栏，确保施工区域的安全。

2.3 施工设备准备常用的施工设备包括铁锹、镐、水平仪、锤子等。

根据具体情况，可以适当准备机械设备，如挖掘机、推土机等。

确保施工设备良好运行和维护，以保证施工效率和质量。

3. 施工步骤浆砌片石边沟的施工可以分为以下几个步骤：3.1 施工测量和布置根据设计要求，使用水平仪和尺子等工具测量确定边沟的位置和高度。

根据测量结果，以适当的间距在施工现场布置标志物，以用于指导施工。

3.2 边沟开挖使用挖掘机或铁锹等工具，在标志物的引导下进行边沟开挖。

边沟的深度和宽度应符合设计要求。

在开挖过程中，要注意保持边沟的坡度和水平度。

3.3 边沟处理在开挖完成后，使用锤子和镐等工具对边沟进行处理。

去除边沟底部的杂物和碎石，并确保边沟底部平整。

边沟的两侧要保持垂直或近垂直，以便后续砌石。

3.4 石材砌筑将选好的石材依次砌在边沟两侧，使用水泥砂浆将石材固定在一起。

在砌筑的过程中，要注意石材的大小和规格的统一，以保证边沟的整体美观和稳定性。

3.5 浆砌填缝砌筑完成后，使用浆料对石材之间的缝隙进行填充和修补。

浆料的配比和施工要求应符合设计要求。

填缝时要保证填充均匀，并及时清理多余的浆料。

3.6 确认施工质量在施工完成后，使用水平仪等工具检查边沟的水平度和坡度，确保达到设计要求。

浆砌片石边沟施工方案

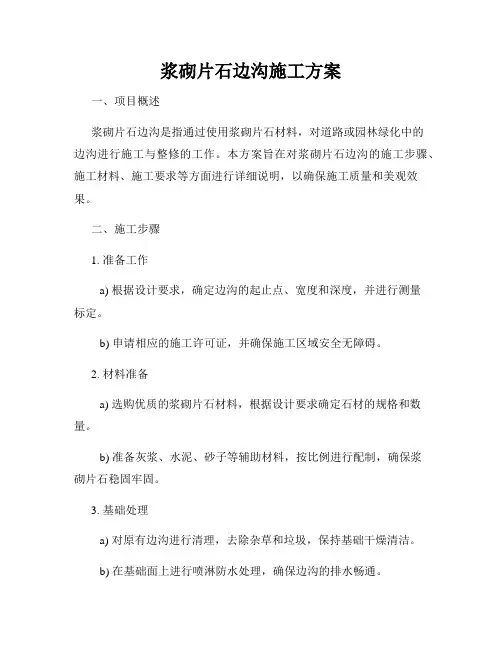

浆砌片石边沟施工方案一、项目概述浆砌片石边沟是指通过使用浆砌片石材料，对道路或园林绿化中的边沟进行施工与整修的工作。

本方案旨在对浆砌片石边沟的施工步骤、施工材料、施工要求等方面进行详细说明，以确保施工质量和美观效果。

二、施工步骤1. 准备工作a) 根据设计要求，确定边沟的起止点、宽度和深度，并进行测量标定。

b) 申请相应的施工许可证，并确保施工区域安全无障碍。

2. 材料准备a) 选购优质的浆砌片石材料，根据设计要求确定石材的规格和数量。

b) 准备灰浆、水泥、砂子等辅助材料，按比例进行配制，确保浆砌片石稳固牢固。

3. 基础处理a) 对原有边沟进行清理，去除杂草和垃圾，保持基础干燥清洁。

b) 在基础面上进行喷淋防水处理，确保边沟的排水畅通。

4. 铺设石材a) 按照设计要求，依次将石材依次沿边沟线铺设。

b) 使用专业工具对石材进行拍打、整平，确保石材牢固稳定。

5. 浆砌施工a) 将预配制好的灰浆通过专业工具均匀地涂抹在石材上。

b) 使用细毛刷或小铲子将灰浆填充到石材缝隙中，确保缝隙充实。

6. 后处理a) 使用湿布对石材表面进行擦拭，确保整体的美观度。

b) 检查边沟施工质量，如有需要，及时进行修补和调整。

三、施工要求1. 施工人员必须具备相关的技能和持证上岗。

2. 施工现场应设置警示标识，确保施工区域安全通畅。

3. 施工中应遵循安全操作规程，使用个人防护装备，防止意外伤害的发生。

4. 施工过程中应及时清理垃圾和废料，保持施工场地整洁。

5. 施工质量应符合设计要求和相关标准，确保边沟的牢固和美观。

四、施工注意事项1. 在施工前要仔细查看设计图纸，了解边沟形状、尺寸和材料要求。

2. 严禁在施工中更换设计图纸之外的材料或改变施工方案。

3. 施工过程中要严格按照步骤进行，保证施工质量和进度。

4. 如遇恶劣天气或其他不可抗力因素，应暂停施工并做好防护措施。

5. 施工结束后，对施工现场进行清理，确保周围环境的整洁。

浆砌片石边沟施工与方案

浆砌片石边沟施工与方案一、引言浆砌片石边沟是一种常见的排水设施，广泛应用于城市路边、广场、公园等场所。

其功能是排除道路、广场等场地上的雨水，避免水滞留造成地面积水，同时也能美化景观，提升环境品质。

本文将详细介绍浆砌片石边沟的施工方案。

二、施工前的准备工作1.工程设计：根据具体的场地条件和排水需求，进行浆砌片石边沟的设计，包括边沟的长度、宽度和坡度等。

2.材料准备：根据设计要求，准备好所需的材料，包括石材、水泥、砂浆等。

3.工具准备：准备好施工所需的工具和设备，如锤子、凿子、测量工具等。

4.施工区域准备：清理施工区域，确保地面平坦，没有杂物和垃圾。

三、施工步骤1.测量和标注：根据设计要求，在施工区域进行测量，并用轻削标识出边沟的位置和尺寸。

2.挖掘：使用挖掘机或铲子挖掘边沟的轮廓，确保边沟的宽度和深度符合设计要求。

3.填土：将挖掘出来的土壤填充到边沟内，确保边沟底部平坦。

4.安装边石：在边沟的两侧安装边石，边石的高度应与地面齐平。

5.浆砌：将事先准备好的石材按照设计要求砌入边沟内，使用砂浆固定。

6.整平：使用铲子或扫帚将边沟内的砂浆和土壤整平。

7.养护：等待砂浆干燥后，进行养护，用水浇湿边沟，保持湿润一段时间，以加强砂浆的结实度。

8.清理：清理施工现场，清除垃圾和杂物，保持整洁。

四、施工安全注意事项1.引导交通：在施工期间，根据需要设置施工标志和警示标志，确保交通安全。

2.人员安全：施工人员应穿戴好安全帽、护目镜、手套等个人防护装备，避免发生意外伤害。

3.机械操作：如果使用挖掘机等机械进行挖掘工作，操作人员应熟悉机械的使用方法，并保持机械的正常运行。

4.环境保护：施工过程中应注意保护周围环境，避免对周围的植物和建筑物造成损害。

五、施工质量控制1.注意施工质量：保证砌体的垂直度和水平度，砂浆的厚度应均匀。

2.使用优质材料：使用质量可靠的石材和砂浆，确保边沟的使用寿命。

3.进行验收：施工完成后，进行验收，检查边沟的砌体是否坚固，是否存在松动和开裂等问题。

浆砌片石边沟施工工艺

9。

1。

1 施工前提条件：（1)设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底.（2）所需要的材料如砂、片块石、水泥已进场并检测合格,砂浆配合比已确定。

（3）所需的机械设备、人员已准备就绪。

（4）现场的安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。

（5）根据图纸要求,边沟、排水沟的现场放样完成，并经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统.（6）分项工程开工报告已得到批复,施工现场的劳动力满足施工进度要求,施工进度计划及分项工程的施工方案得到批准.9。

1。

2施工工序（1）一般要求：根据设计图纸要求，确定各施工工序，如对于软基地段需增加土工布铺设的工序,并且如设计为干砌排水沟,应先干砌后勾缝处理。

（2）施工工序见图9.1.2 图9.1。

2 一般路段边沟施工流程图 9。

1.3施工技术与工艺：（1）排水沟、边沟、截水沟的测量放样统一采用红外线测距仪精确放样，确保沟体线形美观，直线线型顺直,曲线线形圆滑。

(2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接.（3）截水沟顶面应略低于自然坡面，若遇冲沟应设缺口将水导入截水沟。

（4）基坑开挖根据土质情况,可采用机械开挖和人工开挖配合完成，也可采用人工开挖成型。

如采用机械开挖，应防止超挖，应留出5～10cm左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。

基坑开挖后,需进行沟底高程复测。

（5）基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外，禁止堆放在排水沟外侧，影响场地的外观及排水效果,或回流至排水沟内影响正常排水.(6）采用干砌片石铺筑时，应选用有平整面的片石，各砌缝要用小石子嵌紧，采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水，若沟底采用抹面时，抹面应平整压光。

（7）边沟、排水沟的进出水口，应妥当加固，以防水流危害路基。

浆砌片石边沟施工与方案

浆砌片石边沟施工与方案
一、前期准备工作
1.基本资料的调查：对边坡进行详细的调查和测量，包括边坡的高度、坡度、土壤类型、水流情况等。

2.设计方案的制定：根据调查结果，确定浆砌片石边沟的形式和尺寸，并制定详细的施工方案。

二、施工步骤
1.边坡打磨：将边坡表面的杂草和杂物清理干净，确保边坡表面光滑。

2.边沟挖掘：根据设计要求，在边坡上挖掘出一条边沟，边沟的深度
和宽度要根据水流情况来确定，一般要比水流的深度和宽度大一些。

3.凿石操作：根据设计要求，将片石凿削成适当大小的石块，然后用
锤子和凿子将石块凿成不规则的形状。

4.浆砌施工：在边沟的底部和两侧铺设一层水泥砂浆，然后将凿好的
片石按照一定的间距和方向排布在边沟里，确保石块与底层砂浆紧密贴合。

5.点缀装饰：在浆砌片石边沟的上层可以适当点缀一些鲜花和绿植，
提高边沟的美观性和生态性。

三、相关注意事项
1.施工过程中要注意安全，使用工具时要戴好防护设备，并遵守操作
规程。

2.石块的选择要注意坚实耐磨，不易被水流冲刷。

3.片石的排列要有一定的规律性和艺术性，以增强美观效果。

4.在施工结束后，要对边沟进行一定的维护工作，定期检查边沟的完整性和稳固性，如有损坏及时修复。

浆砌片石边沟施工方案的主要目的是保护边坡，防止水流冲刷导致边坡塌方。

当进行浆砌片石边沟施工时，需要严格按照施工方案进行操作，确保施工质量和效果。

在施工过程中要注意安全，合理安排施工时间和人员，遵守操作规范，做好安全保护工作，并定期对边沟进行维护和修复，确保其稳固性和美观性。

浆砌片石边沟施工方案

浆砌片石边沟施工方案一、概述二、施工前准备工作1.设计方案确认：根据工程实际需要，确认边沟的宽度、深度和长度等参数，并进行合理设计。

2.施工图纸编制：根据设计要求，绘制边沟的施工图纸，明确边沟的位置、尺寸和形状等。

3.材料采购：根据施工图纸确定所需的浆砌片石材料，并进行采购。

三、施工步骤1.边沟开挖：按照设计要求，使用挖掘机进行边沟的开挖，保证边沟的宽度和深度符合要求，并保持边沟底部平坦。

2.边沟基底处理：清理边沟底部的杂物和泥土，并进行均匀的压实处理，确保基底坚实平整。

3. 开始浆砌：将浆砌片石按照设计要求逐块进行拼砌，保持石块之间的间隙不大于2cm。

4.石块固定：在拼砌好的砌块之间填入石灰浆，并使用木锤将石块轻轻敲实，确保石块牢固固定。

5.全面检查：完成浆砌后，对边沟进行全面检查，确保石块之间没有空隙和裂缝，并进行必要的修整。

6.检查排水效果：在施工完成后，排放一定量的水进行检查，确保边沟能够正常排水，排水效果良好。

7.清理现场：清理施工现场，将施工过程中产生的垃圾和杂物进行清除和处理。

四、施工注意事项1.施工期间，工地要设置施工警示标志，确保施工区域的安全。

2.在使用挖掘机进行边沟开挖时，要注意控制挖掘机的操作深度，避免对周边设施和管道造成损坏。

3.在边沟砌筑过程中，要根据实际情况合理调整石块的尺寸和形状，确保拼砌的整体美观。

4.拼砌石块时，要注意石块之间的间隙不要过大，以免影响边沟的排水效果。

5.使用石灰浆进行石块的固定时，要掌握好石灰浆的配比和浇注方法，确保石块之间的间隙被填满。

6.在进行边沟的清理和检查时，要仔细观察石块之间是否有裂缝和破损，及时进行修补。

五、安全措施1.施工人员必须穿戴好安全帽、工作服和防护鞋等必要的个人防护装备。

2.在边沟开挖和砌筑过程中，要设置围栏和警示标志，确保人员和车辆的安全。

3.挖掘机操作人员必须熟悉挖掘机的操作规程，严禁在操作过程中违规行为的发生。

4.施工现场要保持整洁，避免杂物和工具造成的安全隐患。

浆砌片石明沟施工工艺及方法

浆砌片石明沟施工工艺及方法 1施工工艺流程浆砌片石工程施工工艺流程见图。

2浆砌片石施工方案
①浆砌片石明沟铺土工布前将表层土夯实，0~10cm 厚度范围内的土压实度不小于0.80，遇淤泥用山皮石置换不小于0.4m 。

②浆砌片石施工时采用挤浆法分段砌筑，每段砌筑高度控制在120cm 以内，段与段间的砌缝应大致砌成水平。

段内各砌块的灰缝互相错开，做到灰缝饱满，并捣插密实。

③砌筑每层片石时，从面石行列开始。

面石行列的灰缝全部用砂浆充满，不得镶嵌碎石或小石块，施工时灰缝宽2-3cm 。

面石与腹石之间，互相交错连成一体。

④面石行列砌完后，再砌背后腹石，腹石施工符合下列规定：
A.石块间砌缝应互相合作交错，咬搭密实，不得使石块无砂浆直接接触，严禁先干填石料而后铺灌砂浆的作法。

基槽开挖基槽验收浆砌片石片石勾槽缝沟顶抹面养护
回填土安装伸缩缝安冒水孔铺土工布
B.石块应大小搭配，石块较大者以大面为底。

填腹部分的灰缝亦减小，在较宽的缝中可用小片石或碎石塞填，挤浆时可用小锤轻轻敲打石块，用小木（铁）棍捣插压浆缝，将灰缝挤紧。

C.砌石中不得有任何空洞。

⑤砌体大面平整，检查时表面灰缝宽不超过4cm。

在砌体表面的任何部位，与三块相邻石块相切圆的直径不得大于7cm。

两层间错缝不得小于8cm。

⑥伸缩缝间距为10m，采用20mm厚沥青泡制软木板将浆砌片石隔开。

浆砌片石边沟施工标准

浆砌片石边沟施工标准1、原材料要求（1）砂：砌筑使用的砂，宜采用中砂或粗砂，料径不宜超过5mm。

（2）水泥：采用建管处工程管理协会要求范围内的水泥。

（3）片石：应选用颜色均匀，无水锈，无油污，无风化的经检验合格的石材。

（4）水：施工用水采用饮用水。

（5）渗沟使用的渗水土工布、防水土工布、带孔PVC 渗水管应符合规范要求。

（6）渗沟使用的碎石应采用洁净、无风化的单粒径碎石。

2、施工工艺和要求（1）施工前准备工作施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比试验。

（2）施工放线首先,根据路基有关参数，用全站仪放出路基边沟和排水沟的位置中轴线,并测出相应标高,在地面上标出里程桩号以及标高，并根据所交底结果,用白灰或线绳拉出沟的相应轮廓线,示出相应的开挖深度。

（3）基槽开挖根据相应的轮廓线，人工能够开挖的地方，人工用铁锹和镐进行开挖,如遇石方难以用人工开挖的地方,则需要人工进行放炮施工。

进行放炮施工时，由于水沟尺寸狭窄，打眼时要注意布置沟的边缘炮眼，严格控制装药量,并适当增加底部炮眼的布置，以保证爆破的质量，严禁放大炮，以避免炸坏边坡防护。

（4）清底报验基槽开挖完毕后，对槽沟底标高进行测量，必须确保纵坡坡及横坡满足设计要求，并对沟底、沟壁进行夯实。

（5）渗沟施工路堑边沟下的截水盲沟底部和靠行车道一侧盲沟壁设置防水土工布，防渗土工布铺设纵向必须保证搭接长度。

防水土工布铺设完后，安装带孔PVC渗水管和回填碎石，必须注意碎石必须干净，不得将泥土混入。

将石石整平后，在盲沟顶铺设一层渗水土工布。

（5）片石砌筑首先，砌筑采用坐浆法进行施工，严禁采用灌浆法进行施工。

片石在使用前必须用水湿润,表面如有泥土,水锈,应清洗干净。

砌筑沟底前，如基底为岩层，应先将基底表面清洗，湿润，再坐浆砌筑，如基底为土质，可直接坐浆砌筑。

由于水沟尺寸厚度较薄,宜选取用适当的石块，并符合规定强度的片石，砌筑时应分层砌筑，每层砌筑前，应先铺砂浆，然后再砌筑片石和填缝，砌体外露面应进行勾缝。

浆砌片石边沟方案

浆砌片石边沟工程施工方案1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。

2．施工方法（1）沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。

人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。

开挖清理完毕后，然后请监理检验。

（2）片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。

材料要求：①石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。

②砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。

③施工现场不堆放不合格材料，废弃的材料及时清理出场。

沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm （2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。

较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。

砌筑中的三角缝不得大于20mm；各工作缝相互错开。

若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。

浆砌片石边沟施工工艺及注意事项

湖北沪蓉西下速公路LMX－4标附属工程施处事业指挥书籍及现场统制重心之阳早格格创做浆砌片石边沟沪蓉西下速公路LMX－4标［量检部］两整整八年三月浆砌片石边沟施处事业指挥书籍及现场统制重心本名目路缘石预制及拆置由名目量检部主要控制，简曲支配由现场量检工程师监督真止并对于各讲工序举止查看、报验、考证.本做业指挥书籍适用于，本名目动工段降内的浆砌片石边沟及相对于应的附加动工任务，掘基用人为协共板滞的做业办法，浆砌片石采与挂线坐浆砌筑的动工工艺. 其中边沟均采与#浆砌片石.一、动工准备：1、依照经理部有闭央供举止分部建制，仔细勘察动工现场，相识动工现场讲路环境及做业里等情况，搞佳设备人员进场前的准备处事.2、构制动工技能人员、现场做业人员严肃教习技能性文献及动工图纸，体例动工规划、动工计划并将动工规划及动工计划上报名目量检部.3、对于班组部分动工人员举止周到的技能、本量、仄安接底，精确动工技能、本量及仄安控制人；教习技能典型安排央供、动工工艺，精确安排企图，掌握动工办法.（对于接底及教习真量举止仔细记录，被接底人签名确认后上接名目量检部）两、资料准备：1、砂浆的协共比安排：采与名目部工天考查室提供的监理单位处批复的协共比.2、本资料准备：○1、.5级一般硅酸盐火泥》GB175－1999）战《讲路硅酸盐火泥》（GB13693－1992）的确定，其强度等第宜为P32.5，禁绝使用早强火泥.火泥堆搁场合用砖垫底，油毡纸铺里，彩条布覆盖，预防火泥受潮蜕变；○2、砂：央供棱角性佳、量天脆硬、净净，宜采与石粉砂，细度模数2.3－3.2,小于的石粉含量应没有超出1％，考验含泥量没有超出安排央供.○3、片石：石料等第应切合图纸确定或者监理工程师央供.石料正在使用前应按《公路工程石料考查规程》（JTJ054-940）举止考查，以决定石料各项物理教指标值.坐圆体的极限抗压强度没有小于30Mpa.石料应强韧、稀真、脆固、耐暂.量天适合精致，色泽匀称，无风化剥降战裂纹及结构缺陷.石料应与自兴品本量谦意的采石场.石料没有得含有妨碍砂浆的仄常粘结或者有益于中露里中瞅的污泥、油量或者其余有害物量.石料的输支、储藏战处理，应没有使用有过量的益坏战兴料.片石的薄度没有该小于150mm（卵形战薄片者没有得使用）.里石应采用尺寸稍大并具备较仄坦表面，且应稍加细凿，大概仄坦的块石.三、动工工艺：边沟动工程序：详睹边沟动工工艺过程图：1、场合仄坦：根据经理部划定的动工范畴，用人为协共掘机整仄的要发将动工范畴内的垃圾、有机物残渣及本大天的草皮、树根、农做根系战天表土给予扫除，堆搁正在现场量检工程师、监理工程师认可的弃土场内，克制随天弃土，预防对于环境制成传染.2、动工搁样：根据安排图纸战经理部丈量队搁出的统制桩，分离该段排火沟的简曲尺寸、启掘深度及坡比搁出基坑启掘线，并将边沟轴线引致基坑中没有被益害处，埋设护桩，并加以呵护，丈量队正在搁样前对于导线面、程度面及所用仪器举止考验，以包管数据的稳当性.3、前提启掘：前提启掘依照名目丈量队搁出的统制桩举止启掘，当启掘到距安排基底标下10～20cm时，改用人为启掘至排火沟安排的几许断里尺寸；正在前提启掘完成后，经现场量检工程师、监理工程师确认坑底稀真无浮土，圆可铺筑砂浆垫层及砌筑浆砌片石.量检工程师必须正在此关节统制佳基坑标下、仄里尺寸及纵背流火下程.4、浆砌片石砌筑：○1、砌筑前，最先应将片石中的风化石，纯量等浑理搞净.○2、石粉砂必须经名目经理部工天考查室抽检合格，砂浆拌合采与搅拌机拌合.○3、砂浆拌制用量必须依照名目经理部核心考查室提供的协共比，现场用磅秤准确计量.○4、砌筑时应采用大小相宜，量天脆硬、已风化的片石（薄度没有该小于150mm），正在砌筑时均应先铺谦砂浆，再安顿片石，用脚将片石安排晃动，再用脚锤沉打石块，使片石间砂浆压挤歉谦、稀真，预防出现空洞战砂浆没有歉谦局里；正在相邻片石正里继承砌筑时，应正在相邻片石正里先抹砂浆，再砌片石，用脚锤震打灰缝处砂浆，以共样的要发再举止各段片石的砌筑，片石间的砌缝应错启，相互间咬接稀切；对于砌筑完成的片石中露里应加以人为建整，使其表面仄坦，边线逆曲.○5、重降缝：沿排火沟每隔20m安排树坐一讲重降缝，缝宽2cm，为包管重降缝笔曲且缝宽普遍，用木板制成样架，将样架牢固正在重降缝位子，浇筑历程中，时常查看样架是可往来，如有往来随时纠正.一个分段动工完成后，将重降缝内的纯物浑理搞净，而后用沥青麻絮挖塞.5、勾缝、铺底：○1、勾缝：先将片石之间的漏洞用砂浆挖谦捣真，并用刮刀刮出深于砌体2cm的凸槽，而后洒火干润，再举止勾缝，采与凸缝，必须好瞅仄坦，宽度普遍.○2、铺底：铺底战顶里用2cm，#砂浆找仄，动工时需注意沟底仄坦，流火的目标统制.6、养死、检考查支：○1、养死：砌筑佳排火沟后即时洒火保护，砂浆必须覆盖养死7天，达到强度央供.○2、检考查支：待以上工序局部动工中断后，报请名目经理部现场量检工程师对于所有工程举止检考查支.四、名目部量检工程师现场真测名目：1、中瞅审定：○1、砌体内侧及沟底仄逆.○2、沟底没有得有纯物.2、基础央供：○1、砌体砂浆协共比准确，砌缝内砂浆匀称歉谦，勾缝稀真.○2、砌体表面应仄坦、曲逆、没有得有缝隙、空饱局里.五：为没有做用路里主体动工，动工中注意以下事项：1、动工中使用的本资料石粉砂、火泥、片石、及小型动工机具没有克没有及堆搁正在路基范畴之内.2、没有克没有及正在动工完成的基层上间接拌制混凝土、砂浆预防传染基层.六、浆砌片石边沟动工仄安注意事项：1、正在动工历程中，为了保证动工人员的仄安，动工段降应树坐醉脚段标记，指示过往车辆减速缓止，包管动工仄安.2、随时瞅测掘圆段山体岩层动背，预防山石滑降，制成人员伤害.3、片石搬运沉拿沉搁，克制近距扔运，制成人员伤害.4、多人合运大块片石时，起、降、转、停动做要普遍，人为上下传动没有得正在一条笔曲线上，预防倾倒战塌降.。

浅淡浆砌片石边沟施工技术

浅淡浆砌片石边沟施工技术摘要：浆砌片石边沟是采用砂浆与毛石料砌筑的砌体结构，石料属不规则形状，有时也用块石，因质地强韧、耐久性强、不宜磨坏、来源广、决定了价格低与环保的优势。

本文阐述了浆砌片石边沟的施工工艺流程、主要施工要点以及钢筋混凝土盖板的预制，希望能对浆砌片石边沟的施工发展起到促进作用。

关键词：浆砌片石；边沟；盖板引言：随着施工工艺的创新和对原料和工艺的需求不断改善，浆砌片石进一步发展，常用作路基工程中挡土墙、边沟。

且路基工程和护坡工程中发挥着重要的作用，本文主要阐述了浆砌片石边沟施工技术，提供了有力的技术措施，有效的解决施工过程的难题，保障了工程的顺利实施。

一、施工工艺流程施工准备→测量放线→沟槽开挖、报验→片石砌筑→设置沉降缝→勾缝及养生→钢筋混凝土盖板预制→安装盖板。

二、主要施工要点2.1浆砌片石边沟（排水沟）施工方法2.1.1 施工放线施工放线：排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线。

2.1.2 基槽开挖排水沟分段施工，分段放样，每25m一段放出水沟边桩及中桩，中桩桩顶标记开挖深度，现场洒白灰线控制沟槽开挖宽度与顺直度，利用人工配合挖掘机开挖，自卸汽车运输，严禁超挖和破坏路面。

开挖至距设计尺寸10-15cm时，改以人工挖掘，人工修整至设计尺寸。

2.1.3清底报验基槽开挖完毕后，首先进行自检，互检，合格后，由项目部报请现场监理工程师进行检验，在全部检验合格后，方准进行边沟的砌筑工作。

2.1.4沟体片石砌筑沟槽检验合格后，先用木桩每10m一处钉好砌石位置，安装沟体断面模型架，在模型架上挂好横断面线及纵断面线，即可按线砌筑。

排水沟采用坐浆法分层砌筑，分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。

较大的片石使用于下层且大面朝下，砌筑时选取形状及尺寸较为合适的片石，尖锐突出部分凿除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝。

浆砌片石边沟施工方案

浆砌片石边沟施工方案一、施工前准备。

1. 确定施工地点，根据设计要求和实际情况，确定片石边沟的施工地点，并进行必要的勘测和测量工作。

2. 准备材料和设备，根据设计要求和施工规范，准备好所需的片石、水泥、沙子、砂浆等材料，以及挖掘机、运输车辆、铲车等施工设备。

3. 制定施工方案，根据施工地点的实际情况和设计要求，制定详细的施工方案，包括施工工艺、施工工序、施工周期等内容。

二、施工工艺。

1. 地面准备，在施工地点清理杂物，平整地面，确保施工基础牢固、平整。

2. 基础处理，根据设计要求，进行基础处理，包括挖沟、铺设防渗膜、浇筑混凝土基础等工作。

3. 石材处理，对片石进行清洗、切割、打磨等处理，使其符合设计要求，并按照设计图纸进行摆放。

4. 砂浆砌筑，采用适量的水泥、砂子等材料，进行砂浆的配制和砌筑工作。

5. 边沟施工，根据设计要求和实际情况，进行片石边沟的砌筑工作，确保石材之间的间隙均匀，砂浆填充密实。

6. 沟壁处理，对边沟的沟壁进行清理、修整，确保沟壁平整、美观。

7. 沟底处理，对边沟的沟底进行清理、填平，确保沟底平整、排水畅通。

三、施工验收。

1. 施工质量检查，对施工过程中的各个环节进行质量检查，确保施工质量符合设计要求和施工规范。

2. 完工验收，在施工完成后，进行完工验收，包括对边沟的外观、尺寸、平整度、水平度等进行检查。

3. 整改和修补，根据验收结果，对存在的质量问题进行整改和修补，直至达到设计要求和规范要求。

四、施工注意事项。

1. 安全第一，施工过程中，严格遵守安全操作规程，做好施工现场的安全防护工作。

2. 环境保护，在施工过程中，注意保护周边环境，减少对周边环境的影响。

3. 施工规范，严格按照设计要求和施工规范进行施工，确保施工质量和工程安全。

4. 施工协调，各施工单位之间要密切配合，做好施工协调工作，确保施工进度和质量。

五、总结。

片石边沟的施工是一项复杂的工程，需要严格按照设计要求和施工规范进行施工，做好施工前的准备工作，严格控制施工工艺，做好施工验收和质量保证工作，才能确保施工质量和工程安全。

浆砌片石边沟施工方案

浆砌片石边沟施工方案（1）施工准备1）砂浆（A）砌体工程所用水泥砂浆的标号，必须达到设计要求，满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量要求。

各种标号的砂浆配合比依据试验室提供的资料为准。

（B）砂浆必须具有适当的流动性和良好的和易性，以保证砌体灰缝充分填满和压实。

砂浆的稠度用标准圆锥体在垂直方向沉入砂浆的深度表示。

砂浆现场用直接观察法检查，即用手捏成小团，以指缝不出浆，松手后不松散为适度。

砂浆随拌随用。

当在运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌和。

已凝结的砂浆，不得使用。

（C）砂浆配合比由试验室确定，并经监理认可后下发执行。

2）石材（A）石料必须质地坚硬，石质均匀一致，不宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足要求，有石材试验报告单。

石料表面如有泥污、水锈或苔藓，清除洗刷干净后方准使用。

（B）一般应由爆破法或楔劈法开采石块，中部厚度不小于30cm，卵形和薄片者不得使用，用作镶面的片石，选择表面较平整及尺寸较大者，且边缘厚度不得小于30cm。

砌筑前稍加修整，并将影响灰缝的尖、凸棱角敲掉。

石料大致修凿方正、上下面大致平行并有较平的一面。

修凿时外露面及经过修整的部位达到无明显凹凸。

（C）风化石、裂纹石、有软弱夹层的石块必须剔除，不得使用。

（D）石块在砌筑前浇水湿润。

3）场地平整依据现场勘查施工范围，用人工配合挖机整平方法将施工范围内垃圾、有机物残渣及原地面草皮、树根、农作根系和地表土给予清除，堆放在现场质检工程师、监理工程师认可弃土场内，严禁随地弃土，预防对环境造成污染。

4）施工放样依据设计图纸及主路面边线，结合该段排水沟具体尺寸、开挖深度及坡比放出基坑开挖线。

5）沟槽开挖施工测量人员放样确定开挖边线和开挖高程。

开挖尽量采用机械施工，施工过程中，加强高程及边线的测量，严格控制超挖。

开挖底部预留20cm，人工清除，以避免扰动基底持力层。

基础开挖完成后就平面位置、开挖面高程、开挖尺寸、开挖坡度、开挖面平整度、基底承载力等项目自检，自检合格报请监理工程师进行隐蔽工程验收，合格确认后，方可进行下一道工序施工。
