_彩电烧行管故障大全
彩电烧行管的检修方法
彩电烧行管的检修方法
彩电烧行管的检修方法：
1. 拆卸彩电机壳：先拔掉插头，卸掉输入输出端子板，拆下机壳上的螺丝，拆下面板等组件。
2. 垂直打开：用两人将机身托起，垂直打开，注意避免摔伤彩管。
3. 检查彩管：检查彩管上有无碰撞痕迹、旋转开关是否正常等问题。
4. 焊接检查：检查烧毁、松动、变形等焊接点。
5. 电阻检查：检查电机的外壳、电磁线圈、变压器和电容器等等。
6. 电容检查：对各种类型的电容进行检查，如电离电容、固体电容等。
7. 集成电路检查：对集成电路进行检查，如是否发霉、保护管等。
8. 替换损坏的元件：对于发现的故障，需要替换损坏元件。
9. 电路图及手册检查：对于莫名其妙的难以检查的问题，需要查看电路图及手册。
10. 检查灯丝线圈：检查彩管灯丝线圈的连接情况。
11. 进行调整：对于电阻、磁阻和色阶等进行调整。
12. 最后组装：将进行检修工作的彩电按步骤进行组装。
常见高清彩色电视行管损坏原因分析及代换
常见高清彩色电视行管损坏原因分析及代换随着社会进步，科技的发展，目前在电视机行业内，《大脑袋》电视基本已经淘汰，取而代之的是超薄的液晶数字电视以及等离子家庭影院。
不仅电子行业等都在进步，作为电视机维修行业的家电维修行业也在技术等各个方面紧跟其后，这也可称之为“食物链”平衡吧。
专业电视机维修人员分析：高清彩电行管损坏原因及代换现在大屏幕彩电大多是高清数字彩电，原来50HZ的场扫描频率是在人眼感知频闪的临界点，所以高清彩电都是提高行扫描的频率来提高清晰度。
即将场扫描的频率提高到100或60HZ逐行扫描。
这样行扫描的频率提高了一倍，自然行输出管的开关速度和功耗都会增加，普通的行输出管已不能胜任，要采用性能更好的大功率三极管。
目前大多采用的行管有;C5144、C5244、J6920、C5856、C5905等，这些行管的耐压都在1500V以上，电流大多有大于20A，但是由于功耗比较大，损坏率还是比较高，归纳损坏的原因一般有以下几点。
一、电源电压升高电源电压升高会导致行逆和电压升高，现在的高清彩电电源一般都是模块化的，电源设计比较合理，保护功能完善，不像以前的电源电路，故障相对比较少。
二、行管的型号和参数不对这种情况在专业的厂家售后一般不会，但是作为个体维修或是业余维修可能遇到，高清电视行管大功率大，频率高，最好用同型号的行管代换。
有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会赞成基极驱动电流减小而造成行激励不足，行电流过大(正常高清彩电电流在500MA~600MA)，而再次损坏。
更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将该电阻的阻值增大，甚至拿掉，如果行管基极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值。
再次测量行电流，如果行电流减小就适当改变一下改变一下这两个电阻的阻值。
三、行偏转线圈或行输出变压器局部短路造成负载过重常见场输出集电路击穿导致行集团线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆和电容漏电，如果保护电路性能不完善，则会引起行管过流损坏。
彩电电源开关管损坏常见原因
彩电电源开关管损坏常见原因
开关管损坏分为过压损坏和过流损坏，开关管损坏后在更换的同时要查清损坏原因，否则会屡换屡烧，下面就是CRT彩电电源开关管常见损坏原因
1．软启动电路失效
2．开关管集成电路板尖峰吸收电路失效
3．正反馈过强
4．定时电容失效漏电
5．稳压电路中的去耦电容失效
6．稳压电路的负反馈开环
7．开关管发射极限流电阻过大
8．开关变压器短路或脱焊
9．整流桥损坏
10．开关管与散热片之间的绝缘不良
11．开关管性能不良或功率太小
12．+B整流二极管击穿或开路
13．输入的交流电压过高或过低
14+300V滤波电容失效
15彩电高压包对开关管散热片放电。
彩电屡烧行管的原因与维修方法大全
高清电视正常行电流是450--500MA。
21以下的也在300--400之间。
29的高清260简直不可思议。
日本的技术够先进的，他们设计的29电视也在400左右。
1、开关电源输出高压偏高由于电源稳压系统出故障，不能稳压，导致+B 电压上升。
如果+B 电压超过10%以上，会产生行管击穿损坏现象。
这时应重点检查取样电路、误差放大器和脉宽控制电路的元件。
另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。
2、行偏转线圈或行输出变压器局部短路行偏转线圈或行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。
这时可瑟同型号正常机器相比较，通过测量行输出级电流来判断。
如果开机瞬间马上就烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。
3、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使行管烧坏。
因此，在调整行频时，应避免使行频长期处于偏低状态。
4、行逆程时间过短。
在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容、行输出管、阻尼二极管等元件具有很高的耐压能力。
当行逆程电容容量变小、失效或环节路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。
此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。
解决方法，是将行逆程电容全部换新。
5、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使行扫描纯正性变差；如果行激励不足，行管不能迅速地截止，使行管长时间地处一动有电流渡过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。
一旦超过行管功耗的极限值，则会使行管再度烧坏。
其时间间隔有快有慢，有的刚开机就烧坏行管，有的过一段时间才烧坏行管。

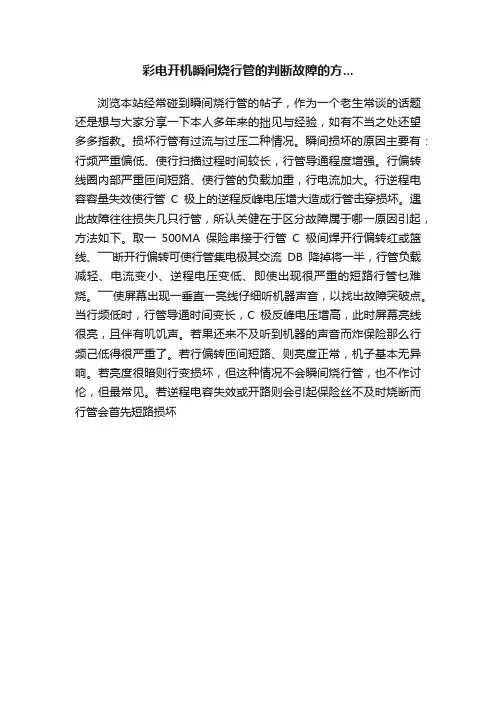

彩电开机瞬间烧行管的判断故障的方...
彩电开机瞬间烧行管的判断故障的方...
浏览本站经常碰到瞬间烧行管的帖子，作为一个老生常谈的话题还是想与大家分享一下本人多年来的拙见与经验，如有不当之处还望多多指教。
损坏行管有过流与过压二种情况。
瞬间损坏的原因主要有：行频严重偏低、使行扫描过程时间较长，行管导通程度增强。
行偏转线圈内部严重匝间短路、使行管的负载加重，行电流加大。
行逆程电容容量失效使行管C极上的逆程反峰电压增大造成行管击穿损坏。
遇此故障往往损失几只行管，所认关健在于区分故障属于哪一原因引起，方法如下。
取一500MA保险串接于行管C极间焊开行偏转红或篮线、―――断开行偏转可使行管集电极其交流DB降掉将一半，行管负载减轻、电流变小、逆程电压变低、即使出现很严重的短路行管乜难烧。
―――使屏幕出现一垂直一亮线仔细听机器声音，以找出故障突破点。
当行频低时，行管导通时间变长，C极反峰电压增高，此时屏幕亮线很亮，且伴有叽饥声。
若果还来不及听到机器的声音而炸保险那么行频己低得很严重了。
若行偏转匝间短路、则亮度正常，机子基本无异响。
若亮度很暗则行变损坏，但这种情况不会瞬间烧行管，也不作讨伦，但最常见。
若逆程电容失效或开路则会引起保险丝不及时烧断而行管会首先短路损坏。
长虹彩电常见故障及维修大全
长虹彩电常见故障及维修大全(一)长虹11、在检修a6机芯生产的21"彩电故障时，或检修因tda7496损坏无伴音故障时，将crt、主声道左右喇叭网和主板地用屏敝线相连。
2、针对个别型号的彩电在信号较差的地区接收信号出现雪花点较多，且出现有噪音出现的问题，可采取在前置中频放大电路v101"e"极电阻r115两端并接一只电容解决，参考值为0.01uf。
3、a6机芯生产的各型彩电当出现黑白图象显示正常，色饱和度开大后，满屏绿色画面的故障，主要检查la7688（1）脚外电路上的元件和基带延迟处理块lc89950。
判定方法是：测量la7688（1）脚电压，当电视机接收tv－pal/ntsc制时，该脚工作电压应设置在1.7－2.6v 间。
当电视机工作av－pal/ntsc制时，此脚应为2.9－3.8v。
当（1）脚电压正常，则故障在lc89950及周围电路上。
4、a6机芯生产的21〃彩电出现节目号"1"下的节目关机后频率漂移现象，而在其它节目号下无此现象，解决方法是将原装cpu换成cht0408－5l21。
cht0408－5l21可代替cht0405－5j77、ch0403－5h61。
5、la7688a可用la7688b代替。
为避免多次损坏la7688a，可在印制板号为ju7.820.1534/1360的y板上在r362左端与vd622正端之间背焊一只电容。
在板号为：ju7.820.1535/1462的y 板上在v617"c"极与显象管座接地脚间背焊一只电容。
该电容大小为：ct－500v－100p。
长虹26、cn－5机芯出现开机有图，随后出现水平亮线故障，请检查an5095（20）脚外接自动亮度控制电路上的元件，该脚电压低于0.7v时，（20）脚内接维修开关电路启动引起。
7、cn－5开关电源所用元件必须用本机规定的型号，如开关管必须用thd215。
彩电屡损行管或电源管故障检修方法与技巧
彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时，发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲，行管不工作于脉冲状态。
因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意，这种方法对某些彩电不适用。
例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。
如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V 和130V，可能会引发不应有的故障。
18种彩电开关电源厚模块屡烧故障排除大全
3．开机“三无”、屡烧STR-F6656的常见故障原因和故障排除方法
对于经过雷击后的彩电，若更换STR-F6656后又遭破坏，3．15A保险管烧黑，应重点检查开关变压器次级小电压的整流二极管有无击穿。
(3)若整流、滤波、启动、正反馈电路都正常，则查稳压控制环路。该机脉宽调制(稳压)电路的主要组成元件有：稳压取样控制集成电路N905(SEllO)；取样稳压二极管VD990(3．9V)；光电耦合器N903(TLP621)及其N903的③、④脚并接的电容c9ll(O．033uF)。最常见为C911漏电，导致STR-F6707停振。
损坏，行逆程电容击穿。这时，如果匆匆更换厚膜块就开机，新换的厚膜块马上又会击穿，应当是首先查出行负载过重的原因，更换损坏的其他元件后方可更换厚膜块。
(7)屡烧电源厚膜块的不常见原因还有：①新购的厚膜块本身品质不良，应当换购正宗厂家生产的产品，也可用进口元件试试；②+B主电源电压滤波不良，即
(2)开关厚膜块内部开关和起保护作用的尖峰电压吸收回路元件异常，失去保护作用，导致屡烧电源厚膜块。如开关管集电极尖峰电压吸收回路元件损坏。
(3)换上新厚膜块后，电视机能正常工作，只是过十多天或半年后，又遭损坏，这是由于厚膜块温升过高引起的厚膜块与“行管”共用一块散热片，使夏天高温时易损坏，有条件者，可设法增大其散热片的面积，厚膜块与散热片接触不良，螺钉没有旋紧，导致厚膜块温升过高，功耗增大而损坏，检修时拧紧一点即可。
+B电源滤波电解电容变质，这种情况也少见；③开关变压器主绕组局部短路，开关变压器极性错误；④在农村如果搬家或电视机搬动不慎摔跌，造成开关电源板
彩色电视机行电路分析及故障排除
01
02
03
检查电源插头是否牢固连接， 电源开关是否正常。
检查行输出变压器是否正常， 有无短路或断路。
04
05
检查行管、行输出变压器初 级有无短路。
光栅模糊、图像抖动、行线性不良
总结词：电视机显示的图像模糊、抖动 或行线性不良，可能是聚焦电压异常或 行输出变压器故障。
检查行管、行输出变压器初级有无短路 。
检查电源输入、整流、 滤波和稳压电路，确保 元件正常且连接良好。
电源过热
检查散热片是否清洁， 通风是否良好，以及电
源变压器是否过热。
电源噪声
检查整流器、滤波电容 和电源变压器是否正常， 排除元件虚焊或损坏的
情况。
总结词
扫描电路故障可能导致图像无 法正常显示，需要仔细检查扫
详细描述
控制电路主要由微处理器、解码器、调制器等元件组成。微处理器根据输入的信号和指令，协调各部分的工作， 确保电视机正常工作。解码器负责对模拟信号进行解码，转换为数字信号；调制器则将数字信号调制到高频载波 上，以便传输。
03
彩色电视机行电路故障排除
电源电路故障排除
总结词
电源无输出
电源电路是电视机正常 工作的基础，故障排除 应首先从电源电路开始。
将行振荡器和行激励器分 开设置，结构简单，但调 试较为困难。
集成式行电路
将行振荡器和行激励器集 成在一个芯片中，调试方 便，但结构复杂。
开关电源式行电路
采用开关电源技术，效率 高、体积小、重量轻，但 价格较高。
02
彩色电视机行电路分析
电源电路分析
总结词
电源电路是彩色电视机的重要组成部分，负责提供稳定的直流电压，确保电视 机正常工作。
彩电行输出管损坏的10种原因
彩电行输出管损坏的10种原因1 行频过低行输出管集电极电流与行頻关系密切，当行頻过低时，行输出管饱和导通的时间长，电流大，如果持续时间长，就容易烧坏行输出管。
造成行頻低的原因有：行RC定时电路故障行頻电位器及所涉及的电路元件行AFC电路分频式行扫描电路中分频晶体假焊及性能不良。
上世纪90年代，部分厂家对分頻晶振打黑固胶，在潮湿的环境中，可能因黑固胶漏电影响行工作而损坏行输出管。
部分分频晶体在工作时，用万用表测其引脚可能损坏行管。
如TA8795所用分频晶体503KHZ。
HVCC供电电阻假焊致行工作异常可能损坏行输出管。
2行激励不足此时行输出管工作在非饱和状态，进入三极管的放大区，管压降大，行输出管损耗功率加大，行管温升过高损坏。
其原因有：行激励级假焊。
[如行激励变压器等]行推动级供电滤波电容失效，[如康佳T2988P彩电中C416 10U/160V干枯失效]行激励输出被旁路分流。
[比如康佳有自由听功能的A型机，其自由听控制电路在正常收看时应该截止，若因某种原因工作于放大状态，分流行激励输出，将有可能烧行输出管。
3行逆程电容失效或者容量变小这时行输出管集电极脉冲电压大幅上升，容易损坏行管。
4行输出变压器高压包短路这时行管集电极电流大增，行管和变压器发热，殃及行管致其击穿。
5行偏转短路此时行管集电极电流陡增而烧坏。
6+B供电电压升高因为行管集电极脉冲电压应是+B的7.8倍，一旦+B上升，脉冲电压将大幅攀升，行管发热。
7行管本身质量不好 [如早期生产的康佳T2573S机使用J6810极易损坏。
8TDA8362芯片RF AGC电位器地脚开路这会使致RF AGC脚电压上升，电流加大，开机既损坏行输出管。
不知其故障是不是改变了行工作频率损坏行管的，还是另有原因？尚待考证。
9行输出管C-B结间的外接中和电容接错此电容一般为几百pf，若被人误接成大容量电容，行管将发热损坏。
10 总线机行频偏移许多I2C总线彩电的行頻通过CPU工作时钟分频获得，CPU晶振不良或者总线时钟被破坏致行频偏移而损坏行管。
金星D2918F彩电开机就烧行管
金星D2918F彩电开机就烧行管（容易忽视）的元件
一台金星29寸彩电，故障是“三无”。
开机观察发现跟没开机一样，打开机器后盖检查发现行管D1556损坏，拆下行管测试+B电压正常，也没发现线路板有开焊之处，于是装上行管开机实验(手里没有原型号的就装了个D1557，平常一般都通用），没想到还没来得及反应行管又坏了。
根据以前的维修经验可能跟高压包有关，只能先排除高压包周围的二极管、电容再说。
当我检查测试到S校正电容400V394时，竟然一点容量也没有(下面就是测试电容时的显示），心想：平常也碰见过S电容损坏，但也不至于开机就烧行管呀！再检查其它也没发现损坏的元件。
于是装上S校正电容和行管开机一切正常（差一点误判为高压包损坏，给用户带来经济损失）！。
长虹彩电通病及维修经验大集合（1）84
长虹彩电通病及维修经验大集合（1）84长虹彩电通病及维修经验大集合(1)84长虹彩电通病及维修经验大集合(1).txt如果你；2、长虹29A18行场幅均不满，主电源只有75-；3、长虹CK56B2----22”，行场振TA7；4、长虹2939FD，上部回扫线[有部分台有]，；[故障时亮度变亮]；5、长虹N2918机只有兰背景无图声AV入，AV；6、长虹C2589工作一会场上部有黑条线无数，线；7、长虹C2191出现“吱”声行不工作，长虹彩电通病及维修经验大集合(1).txt如果你看到面前的阴影，别怕，那是因为你的背后有阳光！我允许你走进我的世界，但绝不允许你在我的世界里走来走去。
1、长虹系列对于LA7688N解码块关机亮点改进：去掉Y板（视放板）VD611、VD612背焊一只4148二极管,正接VD613正负接VD617-B极即可。
2、长虹29A18行场幅均不满，主电源只有75---85V，经查电源部分VD520性能不良，更换RU2即可。
3、长虹CK56B2----22”，行场振TA7698集成块33脚VCC+8.6V，如果只有4V左右时，为行推动开路[包括推动管、变压器等]。
4、长虹2939FD，上部回扫线[有部分台有]，进入“S”总线，调回ABK--ENABLE[正常]即可。
[故障时亮度变亮]5、长虹N2918机只有兰背景无图声AV入，AV输出有图无伴音，调整微调候AV可有伴音，电视机有时有伴音，图差，且Y信号好象丢失。
经反复查为梳状有故障，把内部重焊一遍，一切正常[估计电容有漏电]。
注：如把本机按键插座取下，频道自动翻转。
6、长虹C2589工作一会场上部有黑条线无数，线性不良，经反复加热查为C329--471K涤电容不良，更换后正常。
7、长虹C2191出现“吱”声行不工作，拔掉偏转线圈，行管C极电压就正常，经查：C428--1UF/250V电容短路，更换正常。
8、长虹C2992出现上半部图象有锯齿状，经查C825[场供电电容]35V/1000UF后正常。
高清彩电行管损坏处理实例
海信HDP2902D屡烧行管C5905（C5914）故障实例故障现象：无法开机，有保护现象，开机测量发现行管C5905击穿，在用户家无法获知管参数，用C5914代换，开机有打火现象，后发现C431电容烧（B681K2KV）换后正常3至 5分钟再次击穿，拆板返公司，查其参数C5905 1700V 20A ，C5914 1500V12A，代换管J6920再次到用户家试机，限流电阻换1W1欧（原3W1欧）串表测整机电流在450MA至780MA之间开机10分钟手摸行管温升正常，装机。
烧几天就知道结果了！高清彩电行管损坏处理实例我们对高清电视行管损坏故障原因进行探讨。
行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。
比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ晶振不良所致。
针对不同机型，各类行管损坏的原因，大家可以畅所欲言，谈一谈对这类故障的判断方法和检修过程。
只要是数字高清机大家都可谈,不分任何品牌,写出你的维修心得,并总结防止此类情况再发生的有效方法。
除此之外还有采用TDA9111.TDA9114.TDA9115.TDA9116.TDA9118等IC 的普遍故障多发故障的维修心得都可总结写出来。
1.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。
后来代换了行输出变压器，故障排除. 2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！ 3.创维的机器逆程电容减小是关键 4.S校正电容损坏也是不可忽视的原因 5.TCL N21机芯烧行管，C808虚焊占很大比例。
因此，当行管损坏时，一定要补焊一下C808 6.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。
查枕校管正常，进总线调数据无效，换TDA9332H故障排除。
7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
彩电烧行管的检修方法
彩电烧行管的检修方法彩电是家庭生活中必不可少的电器之一，随着技术的不断升级和消费者对质量的要求不断提高，彩电的市场也在不断扩大。
然而，由于长时间使用和操作不当等原因，彩电中的行管容易出现问题，需要进行检修。
下面就介绍一下彩电烧行管的检修方法。
一、检查螺丝和电线是否松动在彩电烧行管检修之前，需要先检查彩电的外壳是否拆卸好、彩管底座是否固定好。
接着，检查彩电烧行管相关的螺丝和电线是否有松动的情况，若有，需要进行紧固处理，以免影响热效应的展现。
二、检查各个部件是否完好彩电烧行管使用过程中，可能会出现一些不正常的声音或者畸变的情况，这时需要检查各个部件是否完好。
首先，应查看电容器是否有膨胀、破裂等情况，若有需要更换；其次，需要检查线圈是否正常，满足正常的电压要求。
三、使用万用表测量相关数据在彩电烧行管检修的过程中，需要使用万用表测量相关的数据，如输出电压、输出电流等。
首先，需要将彩电烧行管的引线与万用表相连，按照显示屏幕读数即可得到测试结果。
需要注意的是，测量过程中保持万用表与彩电烧行管的接触良好，避免误差的发生。
四、更换彩管若彩电烧行管出现了严重的故障，需要进行更换。
此时，需要按照以下步骤进行操作：先拆卸彩管底座，将电源线和信号线从彩管底座上摘下，再拧松彩管底座连接的螺丝。
接下来，将新的彩管底座安装上去，并将电源线和信号线接好，重新安装到彩电机内。
总之，在进行彩电烧行管检修的过程中，需要认真按照操作流程进行，避免误操作导致更严重的问题。
此外，在平时的使用过程中，要按照正确的方法进行保养和维护，以免影响彩电烧行管的寿命和使用效果。
彩电屡损行管损坏几大原因
彩电屡损行管损坏几大原因彩电屡损行管损坏几大原因彩电屡损行管损坏几大原因行管是行输出电路中非常重要的元件. 对于屡烧行管的故障, 常常会令新手束手无策, 许多师傅也是凭经验维修, 对原理未作深入研究. 本文将侧重于理论分析, 对屡烧行管的故障检修进行探讨1:开关稳压电源的+B电压升高(短时间击穿)开机瞬间击穿查电源部分电容是否失效2:行输出变压器和行偏转线圈短路(此时行管剧烈发热)3:行频过低(先发热后击穿)有行频叫声4:行逆程电容器失效(瞬间击穿)5:行激励不足(行管先发烫后击穿)行推动部分虚焊，行推动供电滤波电容失效，限流电阻阻值变大6:散热不良与环境潮湿，灰尘多(长时间且不定时击穿，还与室温，通风有关)7:大屏幕彩电行偏转线圈支路开路(大多发生在大屏幕电视21寸以上)电感或插座脱焊8:枕形校整电路元件损坏，S电容损坏或短路(短时间烧行管) 9:行振荡晶体不良漏电虚焊，行脉冲耦合电容，取样电压滤波电容(不定时击穿行管)行频偏离10:显象管不间断跳火显像管漏气损坏，或机内的其他地方打火，接地不良等(不定时损坏行管)屡烧行管原因分析与检修屡烧行管原因分析与检修根据行管击穿的故障类型分根据行管击穿的故障类型分：：1、过压击穿2、过流击穿行管损坏后，我们在拆下行管，可以使用万用表测量其静态电阻，如果CE阻值在数百欧姆，行管一般是在使用过程中，过流后过热慢慢烧毁，在烧毁之前需要有一定的时间积累。
如果CE阻值在数欧姆，此类情况是行管过压烧毁，多数都是瞬间意外突然烧毁的，在烧毁之前没有异常征兆，或者是开机即烧行管，或者是使用几天也没有问题但没有规律某次开机时突然烧行管。
行管击穿维修的检修方法行管击穿维修的检修方法：：1、电流监测法检测点：在45V或51V或190V开关变压器二次供电输出电容处，二次供电调整管滤波电容处，行包初级线圈后。
2、电压测量法显示器的行激励供电因为显示器设计不同，有取自12V，45V，80V等几种，显示器的行管有使用双极型的，也有使用场效应管的。
彩电屡烧行管故障必看
第一次修时，行电流40M偏大；TA8759⑥脚（12V）电压为11.4V（偏低）；40脚9.1V正常。第二次换行管后行电流450mA，偏大，-12V降为10.9V，再换C419后+12V正常，行电流正常
第一次修+12V降为11.4V已是故障苗头
行震荡供电滤波电容（10vF）失效
本机故障应检查AFC电路
厦华XT-2580
VCD机电源开关接触不良
接通VCD机电源时即烧收看中彩电的行管
换VCD机开关后正常
本机可能抗干扰能力差，亦应检查AFC电路
创维CTV-8298W
行震荡降压电阻R312（8.2KΩ）增至120KΩ
屡烧行管
TA8659脚40的行电源由9.1V降至4.6V
8行频异常（晶振、定时电容不良）
海尔HP-2981C
试换TDA8361A（35）脚外4.43MHz晶振后正常
换行管后2-15天又烧行管
行中心偏移，且无法调整，反方向调时，发出行频声
代用行管型号不当，处于过阻尼状态，导致行激励。
行管型号：OH4408似应为ON4408
11 ABL电路异常
金星D2518
ABL起控迟
在图象亮的状态下屡烧行管
正常时行电流0.42A~0.45A，图象亮时升至0.65A，行管烫，ABL未起控，将R436由15KΩ改用25KΩ后正常，行电流最大为0.45A
换新行管后，开机10分钟即烧行管，枕校管
首次烧管前图象扭动，换管后行电流>500mA，枕校管V462换新后c极电压48V逐渐升至60V
故障排除后枕校管c极电压20V
高路华TC-2181
L444开路
换新行管后，开机即烧
彩电50种常见故障检修流程速查
1．检查枕形校正激励脉冲形成电路。
2．检查与枕形校正调整相关的总线数据和调整电位器
10 行幅度不足检修流程
维修提示：行幅的大小，一般是由开关电源输出电压、行输出电路中的逆程电容、S 形校正电容和枕形失真校正电路等共同决定的。行逆程电容器容量越大，行逆程扫描时间
越长，阳极高压越低，行幅越大；反之，行逆程电容器容量减小，行逆程扫描时间缩短，
2．检查时钟振荡电路是否正常。
3．检查本机键扫描电路是否存在短路漏电故障。
4．检查有无遥控指令输入。
5．检查微处理器有无开机指令输出和开关机控制电路。
6．检查微处理器性能是否良好
检查开关电源电路：测开关管C极(漏
极)无300V直流电压
1．检查市电输入电路引线与电源插头是否折断或开焊。
表7 行扫描中心偏移故障检修流程
故障现象或检查步骤
检查部位或易损元件
检查行中心控制电路
1．对于具有总线控制的彩电，要检查行中心数据的设置是否合适。
2．对于有行中心调整电路的彩电，检查行中心调整元件是否变质
检查AFC2电路
1．检查集成电路内AFC2电路引出脚有无行逆程脉冲信号输入。
2．检查行AFC2电路元器件有无性能不良
表3 光栅呈S失真。图像左右扭动检修流程
故障现象或检查步骤
检查部位或易损元件
检查300VΒιβλιοθήκη 流滤波电路 1．市电整流桥堆或桥式整流电路中四只二极管是否有1只
开路。
2．市电整流滤波电容(大于100uF／400V)有无容量减小或
失效
检查+B整流滤波电路
1．+B滤波电容器是否容量减小或失效。
彩电屡烧行输出管的原因与检修方法
彩电屡烧行输出管的原因与检修方法彩电屡烧行输出管是维修人员比较头疼的一类故障，一方面故障原因比较复杂、可能涉及的故障部位比较多；另一方面多次烧坏行管会给维修人员的心理上造成一定的压力、甚至于感到绝望。
下面笔者就自己的经验从屡烧行管的原因、故障部位、故障出现的时间、行电流的大小、温度的变化等等几方面谈一谈检修的思路和方法。
彩电的行输出管工作在高反压、大电流的状态下，其各种参数的裕量较小，一旦电路中稍有故障或检修时疏忽大意，就有可能使其工作条件恶化，导致行管损坏。
一、屡烧行管的原因：1、过压击穿：行输出管正常工作时C、E极间将要承受8～10倍于其工作电源电压的行脉冲电压，所以当电源电压过高或行逆程电容虚焊、容量减少都会使行管因工作于过压状态而损坏。
这一类故障的特点是出现故障的时间比较短，甚至有些开机即烧；行管基本不异常发热。
2、过流烧坏：当行输出电路或其负载有短路性故障时，如行输出变压器、行偏转线圈、逆程电容、S校正电容、枕校电路有短路故障时，行管的电流将会迅速增大，从而使行输出管过载而烧坏。
这一类故障的特点是行电流异常增大，行管温度比较高。
3、行频偏低：一方面行频偏低将使行逆程脉冲电压增高；另一方面由于行输出管的负载(行偏转线圈和行输出变压器)均是感性负载，所以当行频偏低时，其感抗X L＝2πfL将减小，使行电流增大，这将加重行输出管的负载，使行输出管的功耗变大，行管因过热而烧坏，造成行频偏低的主要原因是行振荡电路工作异常，多半是500K晶振特性变坏所致。
这一类故障的特点是会听到行频叫声，行电流大，行管异常发热，如果能看到光栅，则光栅亮度增加、幅度减小。
4、行激励不足：行管正常工作时是处于开关状态的，当出现激励不足时，行管将不是工作于开关状态，而是工作于放大状态，这样行管的功耗将成倍增加，行电流迅速增大而损坏。
造成行激励不足的原因主要是行激励级工作异常，这一类故障的特点是行电流大，行管异常发热。
行频偏低和行激励不足大致都属于功耗过大类故障，烧机时间稍长，从几分钟到几十分钟不等。
边学边修电视机三十一(烧行管修理一例)
接修一台福日2125彩电,该彩电是经别的修理员修理过的,一个毛病就是不定时的开不了机,据用户讲已经修了好几次了,可就是看不了几天就又坏了,打开机器一测原来是行管击穿,电源管也已经烧坏了,一看这种情况只以为是原来的修理员把行管的型号用的不对才造成了这种情况,就照图纸上的型号换上了一只新的行管与电源管后开机,一看图像正常,开了有十多分钟就把机器交给了用户,可是过了两天的时间,用户又把机器抱回来了,打开机器一看才知道又是行管坏了,这下可是晕了,怎么会这样啊?又出现了屡烧行管的毛病了,随后静下心来,致细一想,上一次的修理真是太草率了,为什么没有测一测行电流的大不呢?这次又把行管换上后,把行电路中的供电线圈断开串入电流表后测其电流的大小,一开机,在光栅没有出来的时候,电流在300毫安左右,属于很正常的,可是当几秒种以后,随着光栅的出现,行电流俱然突然间升高到了480毫安,快速的把加速极电压往下调,调到底后电流又恢复到了300毫安左右,随着模糊的画面电流在小范围内摆动,查ABL电路没有发现故障元件,更换高压包也不能其作用,查逆程电容也没有毛病,全部都代换过了,办法是没有了?不行,还得修好啊,怎么办,这时突然间想起了调加速极可以减小行电流,是不是付亮度有故障了,这时我把付亮度电位器调小后,开机,图像不正常,再调加速极电压,便图像恢复正常后,开机测行电流在320—360毫安之间摆动，把手板上的亮度调整到最大，也不见行电流在大幅度的增加了，监测1小时，电视机工作正常。
修理告一段落！开机以后长时间内不定进烧行管大家注意了，调整亮度也一定要适中，不要盲目的调整付亮度电位器，给自己或是给用户留下后患！！这里我说这么多，也不是要大家把烧后行管看得那么的难修理，只要你用心，方法得当，修理一下会能成果的！不要遇到问题就害怕！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
海尔HP-2989A1
TDA8362脚40外C213（0.1vF/50V）轻微不稳定漏电
换行管后一周又烧
第一次修时+B电压为151V（图标为130V），调140V，换行管后行幅小，将+B调至、145V后正常，烧行管前图象收缩，中间重叠
10行激励脉冲阻尼不当
长虹C2919
北京8311
瓷片逆程电容C464击穿
行管击出穿
开机时嘶嘶响几声
黄河HH5405
逆程电容C422[3600vF]变为300vF
行管击出穿
C422外形为白色长方体,CB111型
创维2150有相同故障
3行线性、S校正；枕矫电路故障
长虹C2591
S校正电容C427（0.36vF）容量降至0.17vF（图中标注为C469）
开关管、行管击穿，换新后2个月又烧
第一次修时，行电流40M偏大；TA8759⑥脚（12V）电压为11.4V（偏低）；40脚9.1V正常。第二次换行管后行电流450mA，偏大，-12V降为10.9V，再换C419后+12V正常，行电流正常
第一次修+12V降为11.4V已是故障苗头
行震荡供电滤波电容（10vF）失效
创维CTV-8298W
行震荡降压电阻R312（8.2KΩ）增至120KΩ
屡烧行管
TA8659脚40的行电源由9.1V降至4.6V
8行频异常（晶振、定时电容不良）
海尔HP-2981C
试换TDA8361A（35）脚外4.43MHz晶振后正常
换行管后2-15天又烧行管
行中心偏移，且无法调整，反方向调时，发出行频声
因行管b-e为并阻尼电阻而出现“过激励”
修后使用两次烧行管
用原型号D2253（7A/1153V）行电流440Ma，基极电压-0.3V，波形15Vpp，行管烫，用C5150（10A/1500V）行电流400mA，基极电压-0.25V，波形12Vpp；仍用D2253，be间并27Ω电阻后行电流380mA，基极电压-0.15V波形8Vpp，管温50度。本机型有的已在行管be间并有26Ω电阻，本机有无不得而知
代用行管型号不当，处于过阻尼状态，导致行激励。
行管型号：OH4408似应为ON4408
11 ABL电路异常
金星D2518
ABL起控迟
在图象亮的状态下屡烧行管
正常时行电流0.42A~0.45A，图象亮时升至0.65A，行管烫，ABL未起控，将R436由15KΩ改用25KΩ后正常，行电流最大为0.45A
本机故障应检查AFC电路
厦华XT-2580
VCD机电源开关接触不良
接通VCD机电源时即烧收看中彩电的行管
换VCD机开关后正常
本机可能抗干扰能力差，亦应检查AFC电路
本例C507或C508损坏应为漏电
9行电路（小信号部分）滤波不良或AFC电路故障
长虹D2525
TDA8362⑧脚外C245（0.1vF）漏电，漏电电阻50KΩ
收看中烧行管，修机时测TDA8360⑧脚电压时再烧行管
换行管后第二天出现一条不到头的横线，伸缩不定，有“叽叽”声，TDA8362脚40电压为0.5V（正常3.9V），测⑧脚电压时“吱”一声行管坏
屡烧行管故障必看
故障类型
机型
故障点
烧行管情况
现象，数据处置
说明，点评
1开关电源失控
长虹R2518AZ
光极N5263 c极电阻R542（56Ω）开路
行管击穿
电源失控，开机瞬间测+B电压为150V（正常电压115V）
长虹C2588
光极N5263 c极电阻R542（56Ω）增至140KΩ
20天内烧行管3次
烧行管甚至危及CRT
降至2~3vF时发出行频尖叫声；小于2vF后长烧行管
海信SR6333
+12V稳压前滤波电容C829（470vF）降为10vF
+12V降为10V，行震荡电源9.1V降至8.5V切不稳
钻石C2238（M11）
行震荡电源滤波电容C510（47vF）失容
开机后行频不正常，十几分钟后才正常
北京8320
503F2晶振不良，代换不当，误用500Z、500K型晶振
原故障烧保险，烧开关管，行管烫（未烧）
不接CRT，用原晶振时行电流由50mA迅速升至25mA，行管烫。用500Z、500K型晶振代替无效。用新的503F2代换后图象正常，行电流350mA，行管温度正常，用500F2、500F9型晶振带换后不同步
长虹
行线性线圈开焊
换行管后几十天又烧
仅发现行线性线圈焊角有微小裂缝
长虹C2592
修机未接H·D21〝H。DY后行管温热
4行偏转线去圈异常
康佳T2519D
摘板修机未接H·DY
枕校管及其发射极电阻发热
行电流200MA，2分钟后升至400MA，
5FBT不良
行推动级供电电阻R512阻值由3.9KΩ增至7KΩ
屡烧行管
开机20分钟后行管烫手，行电流400mA
6行推动级供电故障
长虹TDA机心（D2592A））
行推动级退耦电容C405A（10vF）失效
常烧行管
不过压也不过流
北京839-ZG
行推动级退耦电容C524容量由1vF降至0.22vF
送修时行管已烧
开机半分钟行电流由400mA升至500mA，图象右侧发亮
用100W灯泡作假负载+B，正常,但接行负载后待机状态122V（应60V），工作状态114V，正常
2行逆程电容不良
长虹R2518AZ
逆程电容C437[6200vF]失容
采取安全措施未烧行管
加并7200逆程电容后开机，行幅基本正常
金凤C54Z1
(M11机心)
4只瓷片逆程电容不同程度漏电
升幅时大时小乃至三无,瓷片电容表面有裂纹
换新行管后，开机10分钟即烧行管，枕校管
首次烧管前图象扭动，换管后行电流>500mA，枕校管V462换新后c极电压48V逐渐升至60V
故障排除后枕校管c极电压20V
高路华TC-2181
L444开路
换新行管后，开机即烧
+B130V正常加并逆程电容后开机，又击行管，发现R441（1K）烧黑，查L444开路
厦华XT-5653T
503晶振外涂的黑胶漏电
通病：屡烧行管、间隔期长
天气渐湿时漏电造成行频过低，高压猛升，屡烧行管，甚至损坏显象管
CPU外接4MHz晶振处涂黑漏电，不能二次开机
M11机心
行定时电容C507（3900vF）或C508（0.0039v损坏
屡烧行管
C507或C508损坏后造成行频过低，行电流由280mA升至800mA。故障：开机光珊暗，行幅小收缩，出现左右颠倒的两个图象，行不同步有行频声
黄山AH2188
（A3机心）
+25V电源滤波器C563失效
几天至几十天烧行管，每次烧行管均在开机后1分钟左右
+25供电仅14V，行推动难，供电不足
北京2104C
（A3机心）
场块及行推动电源滤波电容C563失效
修后3个月再烧行管
+24V电源只有19V
7行震荡电路供电故障
康佳T2113
+12V稳压滤波电容C419容量由1000vF降至120vF且不稳
北京8316（TA两片机）
FBT不良
每次换行管后使用时间不长
行电流不足0。4A且稳定，长时间检测生到0.5MA，行幅压缩，场幅增大，行管及FBT发烫
6行推动级供电故障
长虹TDA机心（D2592A））
行推动级退耦电容C434（10vf）失效
送修时行管已烧
开机15分钟行管发烫
莺歌C54-6-RCTDA两片机
东芝
2128KTV
代换行管类型不当
连续烧行管，每次相隔几天
在行供电电路中串60W灯泡的情况下用D1651或D2253均发烫，行电流为300mA~400mA，偏大，原装行管型号OH4408含阻尼二极管而实测be并无阻尼。改用D1887外接阻尼二极管后，行电流
300mA~360Ma，正常，行管温热，结论：原用D1651行激励不足
康佳F5428D
D412软击穿
几小时或几天烧行管
FBT⑦脚（ABL端）至+12V的钳位二极管D412软击穿
12 CRT打火
松下TC-29GF82H
CRT内部打火
13外界干扰切彩电抗干扰能力差
某型号新机
抗干扰能力差
2台新机分别使用2、3个月后烧行管
开机后再开日光灯或拔插天线或拔插AV线时烧行管，改用其他型号行管后解决
