长虹D2 522A型彩电屡损行管根治
长虹D2 522A型彩电屡损行管根治接修一台长虹D2522A型彩电，开机呈三无状。
据用户反映，该机半年内曾屡次击穿行管，每次损坏前会听到机内有“叭叭”打火放电声，而后呈现三无。
由每次损坏前能听到机内有高压打火声分析，初步判断故障在行输出电路或电源电路。
经检查，行管V406(2SD2253）击穿，行限流电阻8411（2.7f）烧断。
为判断故障是由行电路引起还是因主电源+B电压过高所致，首先断开主电源+B端并接人假负载（100W灯泡）试机，用万用表监视主电源十B端电压，当第一次开机时，+B端冲击电压高达200V以上，然后逐步下降，最后回落到正常值（130V）；关机后接着再开机，+B端电压冲击到170V，然后逐步回落到130V，显然第一次开机冲击电压最高。
根据故障现象和测量结果判断，开关电源瞬间冲击电压过高才是造成屡损行管的根源，应重点检查开关电源电路。
该机开关电源电路简图如附图所示，属于脉冲变压器祸合并联自激式开关电源。
当接通电源后，整流滤波后的+300V直流电压一路通过T803⑩一⑩绕组加到开关功率管V806。
极，另一路经启动电阻8808、8809、8804加到V806 b极，使V806导通。
V806导通后，在T803⑩一⑩绕组形比较放大．后由其C极输出，通过8812加到V812 6极。
V812和V811为稳压控制管，V812,V811一旦导通，C814上的负压（由V810整流产生）便加到开关管V806 6极，迫使V806由饱和导通状态转换为截止状态。
经检查，C814的容量明显减小。
当0814的容量减小后，内存势能减小，使V806 b极的负压维持时间缩短，导致V806截止时间缩短，相对使V806导通时间延长，结果造成T803感应电动势增强，于是，+B电压也跟着升高。
当第二次开机时，由于C814电解液被逐渐激活，电容量略有增加使开关管V806截止时间延长，导通时间缩短，致使T803感应电动势减弱，主电源+B电压降低终稳定在一定值上。
烧坏行管的原因与维修
2) 逆程电容减小. 失效或开路, 导致行逆程时间变短, 而使Ucp上升击穿行管. 如行逆程电容开路, 则行管在开机瞬间即被击穿.
三、行管功耗过大. 指加在行管b极的脉冲幅度不够, 导致行管后半段不能完全饱和, 功率损耗增加而损坏. 此类故障行管并非瞬间烧坏, 这给维修增加了难度. 应从以下几个方面着手修理:
1) 检查行推动变压器绕组局部是否短路. 引出脚有无因氧化而发生虚焊现象.
2) 检查行推动管的性能是否不良.
3) 行推动管C极回路中的电阻与电容是否不良.
以上为彩电屡次烧行管的分析, 如能灵活应用到实际维修中, 大多数排除故障. 最后需强调, 屡烧行管的机器观测到行电流, 行逆程脉冲异常时, 须立即关机, 以免故障近一步扩大并再一次烧坏行管.
行管是行输出电路中非常重要的元件. 对于屡烧行管的故障, 常常会令新手束手无策, 许多师傅也是凭经验维修, 对原理未作深入研究. 本文将侧重于理论分析, 对屡烧行管的故障检修进行探讨烧行管的根本原因不外乎有三种:
ቤተ መጻሕፍቲ ባይዱ1. 过压, 行管C极行逆程脉冲过高, 大于行管的C-E反向击穿电压.
2. 过流, 指行输出管负载有短路故障, 造成行电流过大而损坏.
3) 行频偏低, 导致行周期变长, 而使Ucp上升击穿行管. 创维机大多数机型行振荡电路, 均在解码内部,此类故障可短开行振荡脉冲输入端, 测其脉冲波形频率是否正常加以判断. 在此提醒各位; 维修TDA8362作解码的芯片时,行振荡虽由IC内部完成, 但行频由色副载波4.43M晶振进行校准.
烧行管原因
11.一台飞跃21寸电视机,开机发现场不同步,有时瞬间能同步,没有场频电位器(LA7680机心)测外围元件正常,换高频头故障不变(AV正常)此时还疑LA7680外围电容有问题,决定用并联法,当并联电容C12747UF/16V时图象马上正常,拆下测以漏电,换一个100UF/16V正常 03.11.6
嘉华25A9S无伴音
此机图象都正常,就是AV没有伴音,细听扬声器一点声没有,拆机测量扬声器好的,测伴音功放LA4267电压正常,断开静音3脚,5脚直接输入信号伴音很大,根据经验怀疑存储器24C16损坏,用空白的写上数据上机试验,有了声音,但是行场都小,颜色也不行,蓝光带回扫线,进入总线,其它的调还可以,就是中间一条蓝光回扫线无法调正,最后,把原先的块上上,抄下原来的19项数据,对比一下,有四项有出入,其它正常,于是把这几项照原来的改动,退出总线开机一切正常
6。实例：一台14寸用电脑显示器改装的电视机，开机有半音无光栅，灯寺亮，加速正常，视放管C电压135V（略高），调亮度，对比度无效，调加速能看见光栅，但有回扫线，经查ABL(56K)断，换后一切正常。（03.7.15日）
7。实例：一台熊猫2118型电视机，声音不正时大时小，有沙沙声，观察功放电路无异常，测扬声器一个开路，一个有吱拉声，都以损坏，换后一切正常。
3。实例：一台长虹25寸机，光栅过亮，有半音无图象调亮度电位器减小能看见图象，开机检查180供电，时有时无，250V/10UF坏。
4。实例：一台熊猫21寸机，开机有光栅，无图象无伴音，打开测TA7680各脚电压正常，测高频头无TV调谐电压，33供电电阻无穷大。
彩电开机瞬间烧行管的判断故障的方...
彩电开机瞬间烧行管的判断故障的方...
浏览本站经常碰到瞬间烧行管的帖子，作为一个老生常谈的话题还是想与大家分享一下本人多年来的拙见与经验，如有不当之处还望多多指教。
损坏行管有过流与过压二种情况。
瞬间损坏的原因主要有：行频严重偏低、使行扫描过程时间较长，行管导通程度增强。
行偏转线圈内部严重匝间短路、使行管的负载加重，行电流加大。
行逆程电容容量失效使行管C极上的逆程反峰电压增大造成行管击穿损坏。
遇此故障往往损失几只行管，所认关健在于区分故障属于哪一原因引起，方法如下。
取一500MA保险串接于行管C极间焊开行偏转红或篮线、―――断开行偏转可使行管集电极其交流DB降掉将一半，行管负载减轻、电流变小、逆程电压变低、即使出现很严重的短路行管乜难烧。
―――使屏幕出现一垂直一亮线仔细听机器声音，以找出故障突破点。
当行频低时，行管导通时间变长，C极反峰电压增高，此时屏幕亮线很亮，且伴有叽饥声。
若果还来不及听到机器的声音而炸保险那么行频己低得很严重了。
若行偏转匝间短路、则亮度正常，机子基本无异响。
若亮度很暗则行变损坏，但这种情况不会瞬间烧行管，也不作讨伦，但最常见。
若逆程电容失效或开路则会引起保险丝不及时烧断而行管会首先短路损坏。
我遇到一例海尔34寸高清机器烧行管
.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。
后来代换了行输出变压器，故障排除.2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！3.创维的机器逆程电容减小是关键4.S校正电容损坏也是不可忽视的原因5.TCL N21机芯烧行管，C808虚焊占很大比例。
因此，当行管损坏时，一定要补焊一下C8086.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。
查枕校管正常，进总线调数据无效，换TDA9332H故障排除。
7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
更换同型号管子也不能排除故障，在损坏行管的前期，可以看到光栅拉丝。
需要更换D669三极管即可排除故障。
8.海尔采用TDA9116、9118芯片的系列高清彩电，烧行管一般是9116本身的AFC 和行定时电容性能不良，导致行频异常，损坏行管。
还有就是高压打火。
比如高压帽子因为环境潮湿。
灰尘多，出现的瞬间放电。
、可损坏行管和场块等电路。
9.给数字板供电的三端稳压器开焊时，不定时烧行管。
偶尔不能开机。
10.高清行管损坏原因;最常见也是故障率较高的是行逆程脉冲取样电容[并非是逆程电容]漏电,烧焦,开裂所至.先期现象;图象有拉丝或行不同步,图象右侧有不规则阴影.型号多为;2KV/471-681蓝色瓷片.11.TDF2988开机及烧行管的,一般是数字盒里的12M晶振坏,还有就是逆程电容坏，高清电视机激励不足烧行管的电视机,判断为行推动管坏(包括性能不良)的,用原来的行推动管C2383是可以的只不过不能用市场上购买的,必须用海信公司的,市场上的C2383的放大倍数不行,这个我遇到过,还拿示波器测量过推动波形。
另外海信高清电视机损坏行管还有一个比较普遍的现象就是,取逆程脉程的电容681的,打火损坏的,(海信的高清电视机的逆程脉程一般都是从行管的集电极对地用电容分压的方式取得的)以上是我在维修过程中积累的12、一台创维29寸高清机开始烧行管没查出原因就换上好了。
彩电检测行管b极电压的作用和烧行管的原因分析
彩电检测行管b极电压的作用和烧行管的原因分析行电路彩电检测行管b极电压的作用和烧行管的原因分析彩电检测行管b极电压的作用和烧行管的原因分析彩电检测行管b极电压的作用和烧行管的原因分析在彩电故障的检修中，行管的C极电压能反映出电源，行扫描，显像管附属电路等很多问题，但对于行管，特别是屡烧行管的故障，如果只测一下行管C极的电压，还是很难准确判断，在平时维修过程中经常遇到烧行管、屡烧行管的故障实在让人头疼，初学者甚至不敢再修下去，就算是比较有经验的维修人员也感到棘手，因为烧行管的原因很多，遇到此类故障不经仔细的分析和判断就贸然换行管，结果是故障未排除，再损失一只行管，所以，觉得测一下C极电压很重要，但行管的b极更能反映出问题。
行管b极电压正常值为-0.1-0.3V之间，如果b极电压在这个范围内，说明行AFC、行振，行推动是正常的，如要b极电压负值越大，说明行推动不足将导致行电流过大烧行管，如果b极电压值负值越小，说明行频过低，将导致行电流过大，行逆程脉冲过高烧行管，如果b极电压为0，说明行推动以前的电路没有工作。
故障判断： 1.从行推动输出到行管的基极之间要么是电阻变大，要么是电感虚焊造成行激励不足； 2.行推动管虚焊 3.行推动级电阻有无虚焊或变质，或集电极滤波电容有无漏电； 4.行输出变压器有无虚焊； 5.行激励电容有无变质；6.行输出基极回路元件有无虚焊或变质这类故障的特点是：烧行管的时间总是瞬间的，烧坏的行管一般是C-E之间反向电阻变小，但也有C-E之间击穿的。
烧行管的原因一般是过流性损坏，过流时行管发生开路性损坏主要原因有： 1.行频偏低 2.行偏转线圈内部匝间短路 3.行激励不足 4.行输出变压器内部局部短路 5.S校正电容漏电。
关键是判断故障是哪一种原因引起的维修方法： 1.在行管的集电极上串联一个0.5A的保险丝（目的在于保护行管）； 2.迅速测行管的基极电压（目的判断故障在行振还是在行推动）； 3.听机内的声音，看屏幕的变化。
彩电屡损行管或电源管故障检修方法与技巧
彩电屡损行管或电源管故障检修方法与技巧(2011-07-08 17:30:56)1、彩电行扫描电路的故障原因分析2007年04月30日星期一19:42一、行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时，发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲，行管不工作于脉冲状态。
因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意，这种方法对某些彩电不适用。
例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。
如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PPTDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V 和130V，可能会引发不应有的故障。
金星D2918F彩电开机就烧行管
金星D2918F彩电开机就烧行管（容易忽视）的元件
一台金星29寸彩电，故障是“三无”。
开机观察发现跟没开机一样，打开机器后盖检查发现行管D1556损坏，拆下行管测试+B电压正常，也没发现线路板有开焊之处，于是装上行管开机实验(手里没有原型号的就装了个D1557，平常一般都通用），没想到还没来得及反应行管又坏了。
根据以前的维修经验可能跟高压包有关，只能先排除高压包周围的二极管、电容再说。
当我检查测试到S校正电容400V394时，竟然一点容量也没有(下面就是测试电容时的显示），心想：平常也碰见过S电容损坏，但也不至于开机就烧行管呀！再检查其它也没发现损坏的元件。
于是装上S校正电容和行管开机一切正常（差一点误判为高压包损坏，给用户带来经济损失）！。
CRT高清大屏幕电视行管损坏原因与分析。...
CRT高清大屏幕电视行管损坏原因与分析。
...大屏幕高清电视屡烧行管，没有查处真正的原因前，换上行管马上又坏，这样的故障很多的维修人员，感到很难维修下处，这是为什么？主要原因还是没有学好高清大屏幕CRT电视的维修方法。
现在大屏幕彩电大多是高清数字彩电，高清彩电都是提高行扫描的频率来提高清晰度。
这样行扫描的频率提高了一倍，自然行输出管的开关速度和功耗都会增加，普通的行输出管已不能胜任，要采用性能更好的大功率三极管。
这些行管的耐压都在1500V以上，电流大多有大于20A，但是由于功耗比较大，损坏率还是比较高，归纳损坏的原因一般有以下几点。
让大家参考学习维修高清大屏幕CRT电视的维修方法，欢迎大家回复提出你们的看法。
一：所换行管的型号和参数不对。
高清电视行管功率大，频率高，最好用同型号的行管代换。
有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流减小而造成行激励不足，行电流过大，而再次损坏。
如果原行推动变压器次级并联有缓冲电阻的，可将该电阻的阻值增大，甚至拿掉，如果行管基极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值。
再次测量行电流，如果行电流减小就适当改变一下这两个电阻的阻值。
二：行激励不足。
如果行激励不足，行管不能迅速截止和饱和，导致行管内阻变大，将造成行输出电路功耗增加，使行输出管发热，一旦超过极限值，将损坏, 行管的基极的限流电阻一般为0.1欧姆，与发射极串联，再与行激励变压器并联，若是阻值增加可能测不出来，。
我维修部维修几十台高清CRT大屏幕电视，都是此电阻增大到3欧姆以上，而导致开机几分钟后就坏行管，且其损坏行管的比例较大。
三：行逆程电压过高在行逆程期间，偏转线圈会对逆程电容充电，逆程电容变小，会造成充电电压升高，反峰脉冲电压升高，一旦超过行管的耐压值，就会出现屡烧行管的现象。
对逆程电容最好用替换法。
四：行偏转线圈或行输出变压器局部短路造成负载过重行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电，如果保护电路性能不完善，则会引起行管过流损坏。
康佳CRT案例
故障机型：P29SK077
故障现象：三无
分析与处理：此机为拉修机.开机能听到行起振的声音,几秒种就关机了.仔细观察线路板,N103(OM8373)、N602(24C08)、T402(行包)、N401(TDA8177)都已代换过,自动关机后测B+电压135V，以及N103的供电3.3V、8V都正常,说明是保护关机或总线数据问题,测总线电压正常,断开N611(KJW1166)、U101(高频头)总线开机故障依旧,在开机瞬间测N103的21、22脚场输出电压分别为1V，36脚为2V，当测到行同步信号输入34脚时电压为4.5V，明显不正常，经检查,VD108已击穿,更换后故障排除.
故障机型：T2969E
故障现象：行场幅忽大忽小
分析与检修：根据现象可以断定故障在电源行场电路部分，此时打开机器看到电源已修的一塌糊涂了，脱开行电路，接上假负载开机测电源电压135伏正常。此时检查了行场电路都没有问题，还是怀疑是电源的故障，在光耦3、4端接上3K电阻开机一切正常,断定故障是在稳压部分，最后更换电位器一切正常。
故障机型： P29ST216
故障现象：启动慢、自动关机。
分析与检修：刚开机需2分钟才能起动，声音、图像正常，使用遥控、按键时电视机功能反应迟钝，约5分钟后自动关机，重开机时重复以上现象。代换数字板后故障排除，经对数字板进行分析，此故障应由CPU及外围电路故障造成，更换数据存储器故障依旧，试更换CPU故障排除。
P29FG188 热机图缩
故障机型：P29FG188
故障现象： 热机图缩
分析与检修：用户反映热机半小时左右图像下部开始压缩，上门检查，图像上部拉长，下部压缩卷边，拍打机壳，图像无明显变化，怀疑数字板上元件故障。拉回维修，检测各路供电电压均正常，更换数字板一切正常。试机观察半小时又出现原故障，更换场块STV9379FA及泵电源二极管无效。用热风枪对主板加热也无明显变化，怀疑DY不良，（北松管）用热风枪对DY加热后，故障出现，判断正确。取下DY，检查发现DY上的漆包线已经有几条腐蚀，重新渡锡焊好，做好绝缘处理，长时间试机不再出现故障。
高清彩电行管损坏处理实例
海信HDP2902D屡烧行管C5905（C5914）故障实例故障现象：无法开机，有保护现象，开机测量发现行管C5905击穿，在用户家无法获知管参数，用C5914代换，开机有打火现象，后发现C431电容烧（B681K2KV）换后正常3至 5分钟再次击穿，拆板返公司，查其参数C5905 1700V 20A ，C5914 1500V12A，代换管J6920再次到用户家试机，限流电阻换1W1欧（原3W1欧）串表测整机电流在450MA至780MA之间开机10分钟手摸行管温升正常，装机。
烧几天就知道结果了！高清彩电行管损坏处理实例我们对高清电视行管损坏故障原因进行探讨。
行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。
比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ晶振不良所致。
针对不同机型，各类行管损坏的原因，大家可以畅所欲言，谈一谈对这类故障的判断方法和检修过程。
只要是数字高清机大家都可谈,不分任何品牌,写出你的维修心得,并总结防止此类情况再发生的有效方法。
除此之外还有采用TDA9111.TDA9114.TDA9115.TDA9116.TDA9118等IC 的普遍故障多发故障的维修心得都可总结写出来。

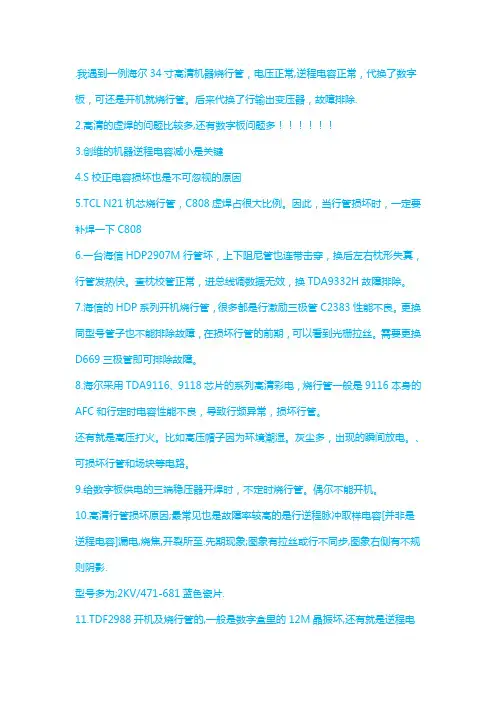

1.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。
后来代换了行输出变压器，故障排除. 2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！ 3.创维的机器逆程电容减小是关键 4.S校正电容损坏也是不可忽视的原因 5.TCL N21机芯烧行管，C808虚焊占很大比例。
因此，当行管损坏时，一定要补焊一下C808 6.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。
查枕校管正常，进总线调数据无效，换TDA9332H故障排除。
7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
屡烧彩电开关管的维修
屡烧彩电开关电源厚膜块故障的排除彩电电源厚膜块是彩电中较为昂贵的元器件，换新后再次损坏是维修人员较为头疼的问题。
甚至还会大面积烧毁电源中的其他元器件。
有时还会殃及其它电路，甚至显像管。
所以找到损坏厚膜块的原因尤为重要。
' p, N; C: M2 W g& Z8 A/ Q常见原因…1:电源电压过高… 开关厚膜块内置开关管的基极一般接有脉宽调制电解电容，由于该电容靠近大功率电阻及散热片，极易受热变质，导致电压升高。
建议换新此电容试试。
…光电耦合器等稳压控制环路元件损坏，造成稳压电路失控，主电压升高，厚膜块过流损坏。
较为常见。
如：创维CTV-8298A屡烧STR-S6309及R605,更换光电耦合器IC603(TLP621) 后再换新6309、R605。
2：开关管集电极尖峰电压吸收回路元件损坏。
开关厚膜块内部开关和起保护作用的尖峰电压吸收回路元件异常，失去保护作用，导致屡烧开关电源厚膜块。
3：换上新厚膜块后，电视机工作数日后，再次损坏，这是因为厚膜块温升过高引起的。
厚膜块与行管共用一块散热片，使夏天高温时易损坏，可设法增大其散热片的面积。
厚膜块与散热片接触不良，螺钉没有旋紧，导致厚膜块温升过高，功耗增大而损坏，在检修时应注意这个容易被忽视的问题。
—4:开关电源300V滤波电解电容容量减小、漏电、鼓包爆裂、使电源纹波系数增大，造成浪涌电流很大而使厚膜块再次损坏。
一.5：检查并更换损坏的元件后，如果开机出现亮度失控，且有回扫线。
一般是视放厚膜块也同时损坏。
必须一起更换，这也是一个常见的原因。
6：行输出负载过重，行扫描电路工作异常，有严重短路现象，尤其是行管击穿，行输出变压器内部匝间短路，偏转线圈损坏，行逆程电容击穿。
这时应首先查出行负载过重的原因，更换损坏的其他元件后才能更换电源厚膜块。
4 A C57:新换的电源厚膜块本身性能不良；…8：+B 主电源电压滤波不良，如+B 电源滤波电解电容变质；9:开关变压器主绕组局部短路，开关变压器极性错误；10:电视机不慎从高处跌落，造成开关电源板铜箔断裂或管脚断裂松脱开焊，而导致屡烧厚膜块，这时+B 主电源的过压保护二极管并未损坏。
彩电烧行管的检修方法
彩电烧行管的检修方法彩电是家庭生活中必不可少的电器之一，随着技术的不断升级和消费者对质量的要求不断提高，彩电的市场也在不断扩大。
然而，由于长时间使用和操作不当等原因，彩电中的行管容易出现问题，需要进行检修。
下面就介绍一下彩电烧行管的检修方法。
一、检查螺丝和电线是否松动在彩电烧行管检修之前，需要先检查彩电的外壳是否拆卸好、彩管底座是否固定好。
接着，检查彩电烧行管相关的螺丝和电线是否有松动的情况，若有，需要进行紧固处理，以免影响热效应的展现。
二、检查各个部件是否完好彩电烧行管使用过程中，可能会出现一些不正常的声音或者畸变的情况，这时需要检查各个部件是否完好。
首先，应查看电容器是否有膨胀、破裂等情况，若有需要更换；其次，需要检查线圈是否正常，满足正常的电压要求。
三、使用万用表测量相关数据在彩电烧行管检修的过程中，需要使用万用表测量相关的数据，如输出电压、输出电流等。
首先，需要将彩电烧行管的引线与万用表相连，按照显示屏幕读数即可得到测试结果。
需要注意的是，测量过程中保持万用表与彩电烧行管的接触良好，避免误差的发生。
四、更换彩管若彩电烧行管出现了严重的故障，需要进行更换。
此时，需要按照以下步骤进行操作：先拆卸彩管底座，将电源线和信号线从彩管底座上摘下，再拧松彩管底座连接的螺丝。
接下来，将新的彩管底座安装上去，并将电源线和信号线接好，重新安装到彩电机内。
总之，在进行彩电烧行管检修的过程中，需要认真按照操作流程进行，避免误操作导致更严重的问题。
此外，在平时的使用过程中，要按照正确的方法进行保养和维护，以免影响彩电烧行管的寿命和使用效果。
彩电屡烧行管故障必看
第一次修时，行电流40M偏大；TA8759⑥脚（12V）电压为11.4V（偏低）；40脚9.1V正常。第二次换行管后行电流450mA，偏大，-12V降为10.9V，再换C419后+12V正常，行电流正常
第一次修+12V降为11.4V已是故障苗头
行震荡供电滤波电容（10vF）失效
本机故障应检查AFC电路
厦华XT-2580
VCD机电源开关接触不良
接通VCD机电源时即烧收看中彩电的行管
换VCD机开关后正常
本机可能抗干扰能力差，亦应检查AFC电路
创维CTV-8298W
行震荡降压电阻R312（8.2KΩ）增至120KΩ
屡烧行管
TA8659脚40的行电源由9.1V降至4.6V
8行频异常（晶振、定时电容不良）
海尔HP-2981C
试换TDA8361A（35）脚外4.43MHz晶振后正常
换行管后2-15天又烧行管
行中心偏移，且无法调整，反方向调时，发出行频声
代用行管型号不当，处于过阻尼状态，导致行激励。
行管型号：OH4408似应为ON4408
11 ABL电路异常
金星D2518
ABL起控迟
在图象亮的状态下屡烧行管
正常时行电流0.42A~0.45A，图象亮时升至0.65A，行管烫，ABL未起控，将R436由15KΩ改用25KΩ后正常，行电流最大为0.45A
换新行管后，开机10分钟即烧行管，枕校管
首次烧管前图象扭动，换管后行电流>500mA，枕校管V462换新后c极电压48V逐渐升至60V
故障排除后枕校管c极电压20V
高路华TC-2181
L444开路
换新行管后，开机即烧
电视机屡烧行管原因
电视机屡烧行管原因电视机屡烧行管原因1、开关电源输出电压偏高由于电源稳压系统出现故障，不能稳压，导致 B+电压上升。
如果B+电压超过10%以上，会产生行管击穿损坏现象。
这时应重点检查取样电路，误差放大器和脉宽控制电路的元件。
另外，若电网电压太高，超过了开关电源允许的稳压值范围，也会造成开关电源输出电压偏高。
2、二次供电稳压电路异常，导致二次供电过高正常情况下，显示器开机时，由于缓启动电路的存在，B＋的电压是慢慢升高，而不是开机后直接跳为高电压。
如果缓启动电容失容损坏，就会造成开机时电压立即跳升，同时电压不稳，容易造成烧行管。
还有，二次供电采样电压路和稳压电路元器件损坏，也会造民二次供电异常。
3、行偏转线圈或行输出变压器局部短路行偏转线圈奁行输出变压器发热后，因漆包线的绝缘性能下降而产生局部短路，如果保护电路性能不佳，则会引起行管损坏。
这时可与同型号正常机器相比较，通过测量行输出级电流来判断。
如果开机瞬间马上烧坏行管，此时用手摸散热片的温度较高，则说明是行偏转线圈或行输出变压器有短路，引起行管过流击穿。
4、行频过低因为流过行偏转线圈电流的最大值与行正程扫描时间成正比，即行频越低，周期越长，行正程时间相应变长，结果使行偏转电流上升，当超过行管所承受的电流最大值时，使用行管烧坏。
因此，在调整行频时，应避免使用行频长期处于偏低状态。
显示器的行频是由 MCU检测行场信号后，根据显示模式自动切换产生，一般不会出现行频过低现象。
5、行逆程时间过短在行逆程期间，会产生很高的反峰脉冲电压，这就要求行逆程电容，行输出管，阻尼二极管等元件具有很高的耐压能力。
当行逆程电容容量变小，失效或开路时，反峰脉冲电压上升，一旦超过行管的耐压值，就会出现行管换一只烧一只的结果。
此时，迅速用手摸行管的散热片，若温度与未开机前差不多，则说明是因为逆程电容开路而引起的过压击穿。
解决方法：是将行逆程电容全部换新。
6、行激励不足如果行激励不足，行管不能迅速饱和，导致行管内阻变大，使用行扫描线*变差；如果行激励不足，行管不能迅速地截止，使用行管长时间地处于有电流流过的不正常工作状态，将造成行输出电路的功耗增加，引起行输出管发烫。
彩电屡烧行输出管的原因与检修方法
彩电屡烧行输出管的原因与检修方法彩电屡烧行输出管是维修人员比较头疼的一类故障，一方面故障原因比较复杂、可能涉及的故障部位比较多；另一方面多次烧坏行管会给维修人员的心理上造成一定的压力、甚至于感到绝望。
下面笔者就自己的经验从屡烧行管的原因、故障部位、故障出现的时间、行电流的大小、温度的变化等等几方面谈一谈检修的思路和方法。
彩电的行输出管工作在高反压、大电流的状态下，其各种参数的裕量较小，一旦电路中稍有故障或检修时疏忽大意，就有可能使其工作条件恶化，导致行管损坏。
一、屡烧行管的原因：1、过压击穿：行输出管正常工作时C、E极间将要承受8～10倍于其工作电源电压的行脉冲电压，所以当电源电压过高或行逆程电容虚焊、容量减少都会使行管因工作于过压状态而损坏。
这一类故障的特点是出现故障的时间比较短，甚至有些开机即烧；行管基本不异常发热。
2、过流烧坏：当行输出电路或其负载有短路性故障时，如行输出变压器、行偏转线圈、逆程电容、S校正电容、枕校电路有短路故障时，行管的电流将会迅速增大，从而使行输出管过载而烧坏。
这一类故障的特点是行电流异常增大，行管温度比较高。
3、行频偏低：一方面行频偏低将使行逆程脉冲电压增高；另一方面由于行输出管的负载(行偏转线圈和行输出变压器)均是感性负载，所以当行频偏低时，其感抗X L＝2πfL将减小，使行电流增大，这将加重行输出管的负载，使行输出管的功耗变大，行管因过热而烧坏，造成行频偏低的主要原因是行振荡电路工作异常，多半是500K晶振特性变坏所致。
这一类故障的特点是会听到行频叫声，行电流大，行管异常发热，如果能看到光栅，则光栅亮度增加、幅度减小。
4、行激励不足：行管正常工作时是处于开关状态的，当出现激励不足时，行管将不是工作于开关状态，而是工作于放大状态，这样行管的功耗将成倍增加，行电流迅速增大而损坏。
造成行激励不足的原因主要是行激励级工作异常，这一类故障的特点是行电流大，行管异常发热。
行频偏低和行激励不足大致都属于功耗过大类故障，烧机时间稍长，从几分钟到几十分钟不等。
彩电维修顺口溜
彩电顺口溜学徒必看（一）电源部分!电源维修并不难，维修步骤记心间；打开机壳观保险，严重烧黑莫急换！整流滤波有短路？调整大管可击穿？消磁电阻是否坏？仔细检查准过关！保险完好往下查，+B、300测测看，滤波电容如存电，先把启动电阻换；脉宽调整小电解，罪魁祸首不一般，为了保险又起见，当机立断全部换。
测完初级次级观：负载短路不一般，稳压保护和行变，行管逆程和偏转，保护电路是关键，随意断开有危险；如果实在不好找？i换上模块试试看，电源故障准了然！（二）行扫描部分：行扫故障最频繁，屡烧行管最讨厌，先测正B是否高？仔细检查莫敷衍，行管升温有险情，行变短路最常见，彩电{通杀}检修点一、开关电源的检修从检修旧式彩电开关电源中我们知道，一般开关电源损坏率较高的元件有两个，一个开关电源的启动电阻（或启动电容），另一个是脉宽调整电解电容。
对于启动电阻（或电容）产生的故障，我们只要注射一下+300V滤波电解电容上的电压在关机后是否很快放掉，就可判断出其是否损坏。
而脉宽调整电容一般很很难用万用表测出好坏，因此，我们常用代换法试换。
有时初学者在电路图上很难看出哪个电容是脉宽调整电容，这并不要紧，好在电解电容不值钱，你只要将开关电源变压器初级线圈这边的电解电容统统换掉就可以了。
一般脉宽调整电容的容量为25V/47uf，也有用25V/100uf或150uf的，个别有用100V/10uf的。
总之，一般开关电源的电解电容都不超过4个。
实践证明：这一招对付开关电源电压升高，屡烧行管，有时电源能启动有时不能启动等故障有特效另外顺便提及一点，电解电容尽量选择国外进。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们对高清电视行管损坏故障原因进行探讨。
行管损坏的原因很多，如激励不足、行振荡不良或高压打火等等均会造成这类故障。
比如，海信HDP3406D行管损坏多数是由于解码板上TDA9332H的20脚和21脚外接的12MHZ晶振不良所致。
针对不同机型，各类行管损坏的原因，大家可以畅所欲言，谈一谈对这类故障的判断方法和检修过程。
只要是数字高清机大家都可谈,不分任何品牌,写出你的维修心得,并总结防止此类情况再发生的有效方法。
除此之外还有采用TDA9111.TDA9114.TDA9115.TDA9116.TDA9118等IC的普遍故障多发故障的维修心得都可总结写出来。
1.我遇到一例海尔34寸高清机器烧行管，电压正常,逆程电容正常，代换了数字板，可还是开机就烧行管。
后来代换了行输出变压器，故障排除. 2.高清的虚焊的问题比较多,还有数字板问题多！！！！！！ 3.创维的机器逆程电容减小是关键 4.S校正电容损坏也是不可忽视的原因 5.TCL N21机芯烧行管，C808虚焊占很大比例。
因此，当行管损坏时，一定要补焊一下C808 6.一台海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。
查枕校管正常，进总线调数据无效，换TDA9332H故障排除。
7.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。
更换同型号管子也不能排除故障，在损坏行管的前期，可以看到光栅拉丝。
需要更换D669三极管即可排除故障。
8.海尔采用
TDA9116、9118芯片的系列高清彩电，烧行管一般是9116本身的AFC和行定时电容性能不良，导致行频异常，损坏行管。
还有就是高压打火。
比如高压帽子因为环境潮湿。
灰尘多，出现的瞬间放电。
、可损坏行管和场块等电路。
9.给数字板供电的三端稳压器开焊时，不定时烧行管。
偶尔不能开机。
10.高清行管损坏原因;最常见也是故障率较高的是行逆程脉冲取样电容[并非是逆程电容]漏电,烧焦,开裂所至.先期现象;图象有拉丝或行不同步,图象右侧有不规则阴影. 型号多为;2KV/471-681蓝色瓷片. 11.TDF2988开机及烧行管的,一般是数字盒里的12M晶振坏,还有就是逆程电容坏，高清电视机激励不足烧行管的电视机,判断为行推动管坏(包括性能不良)的,用原来的行推动管C2383是可以的只不过不能用市场上购买的,必须用海信公司的,市场上的C2383的放大倍数不行,这个我遇到过,还拿示波器测量过推动波形。
另外海信高清电视机损坏行管还有一个比较普遍的现象就是,取逆程脉程的电容681的,打火损坏的,(海信的高清电视机的逆程脉程一般都是从行管的集电极对地用电容分压的方式取得的)以上是我在维修过程中积累的12、我修过一台创维29寸高清机开始烧行管没查出原因就换上好了。
后来隔了没几天就把场块烧了，去了一看，好家伙是高压线打火造成的，心想没必要换高压包了，就用绝缘胶布包了厚厚的一大圈才好了，到现在都有大半年了也没坏！13.高清电视烧行管,
部分维修人员在代换推动管的时候,用普通的C4544,C2482之类来代换,会出现行管不定期的损坏,所以,高清电视的推动管是不能用普通的代换的,只能用原型号,一般现在用的比较多的是C2383 14、在行推动管之前加有一级推挽放大的部分海信高清电视，易出现不定期烧行管故障，原因是原机所用的推挽放大管V404（2SC1815）、V405（2SA1015）功率太小，维修时要用功率稍大的2SC1943和2SA966进行更换，并同时把耦合电容C429（10uF/16V)、行推动管V402（2SC2235）一起换掉，V402可选用常见的中功率管2SC2073、TIP41（不会存在任何问题）。
15、康佳I型机枕校管虚焊容易造成行管损坏，已经遇见多例16、我修过几台创维29T83HT，6T18机芯是C313 271K/2KV的小瓷片变色引起烧行管！！！17、创维高清电视不定时烧行管一般是6888，9118，9112等行场处理的6脚外接1000P电容不良此电容不良还会导致开机行不同步，难启动，自动关机等故障，已遇到多台18、高清机CRT出现兰光也会坏行管,这种只能代换行管再开机,一开出现吱一声就又坏行管,我一般换行管开机都是眼睛不眨地看着CRT管和高压包处，背投坏行管一般是高压打火造成较多.一般我都要先查高压分支器处有没有打火拉弧，处理后再上机。
不过造成数字坏的可能性很多。
维修还是有难度的。
19、我修过一台海信的DP2999屡损行管,故障原因是行推动变压器供电的整流管虚焊
(VD406和VD406A,两管并联) 20、修过一台厦华29高清，场输出负压供电二极管击穿，少了三个行管21、我修理过一个松下34寸开机就烧行管之后听到电源“吱吱”叫，检测发现电源主电压上升到205V，由于电源输出电压太高损坏。
检测是电源稳压光耦损坏22、我最近修一台创维5D70机芯的高清机，开机即烧行管，行管不烫，也听不到高压声，换高压包故障排除。
还有该机电源不接负载时，行推动供电只有10V左右，比所标示电压要低，会让人产生误判，认为是行供电不足烧行管。
23、长虹29寸的高清机.由于行虚焊烧行管的.有一台是显象管打火造成烧行管.也有高压包坏烧行管24、机器工作时这两只管子的温度较高，加上距离发热量很大的行推动供电电阻R417太近，所以很容易造成引脚虚焊，说到底这还是因为管子的功率偏小，相信只要是维修过此类故障的人员都知道管脚部位线路板明显发黄25、在创维的机器中，我见得最多的就是下面的这些：在6D81机心中，数字板的6888的6脚电容CM84（1000P）出现漏电，变质等，6T18机心中，行逆程脉冲取样电容C313（221/2KV）出现漏电，变质，6P18机心中，行逆程脉冲取样电容C312（681/2KV）出现漏电，变质，6D90机心的后期产品，+B的可调质量问题，+B升高，26、我修过海尔的是（5c16机芯）行管JF6920更换后,一般是行激励不足只要短路b极到行激励变压器次极一端(而不是接地端),就
ok了27、高清电视烧行管问题，属常见。
我见到过的有：管座漏电等问题烧行管。
# j* y. v7 E1 n6 N& F 推动部分三极管质量问题，或虚焊烧行管。
行变损坏烧行管。
逆程电容炸开烧行管。
6 A2 U9 J+ O5 R3 _ 高压帽打火烧行管28、我所维修高清长虹居多，坏行管的主要原因高压打火（由于空气湿度大，特别春季），在一个高压包坏。
同行们所说激励管和晶振比例很小29、创维的V12机S校正电容损坏也是不可忽视的原因行推动C2383的放大倍数不行,损坏行管可多30、我最近修一台TCL 29H38机，开机即烧行管，行管不烫，也听不到高压声，换高压包故障排除。
31、hdp3406d abl电阻开路烧行管。
32、我遇到两台创维高清的都是逆程电容的问题，更换后就解结，应该都是漏电。
33、我修一台海信29高清老是烧行管最后是行推动至行管基极电阻组值由0.68欧增大至2.5欧所至。
机型DP2906G。
[这种机子电阻阻值不能大于1欧大于1欧就烧行管] 34、我有一次修海信2977的高清电电视电视现像是工作5分钟出现行不工作!!1秒钟后又工作,又过1秒又不工作,电源138V正常行推动电压时有时无!!!后换行推动管后面的二个三极管1815.1015电视工作正常!!!!!!1815.1015二个管子经验正常!!!!!!!!!!!后修多台同样的海信同现象电视换1815.1015就....OK了35、TCL HID29206P 我近日接修一台TCL高清机器，故障为灯亮不开机，机内有吱吱的响声，检查行管
损坏，带换C5144，蓝屏正常，接上信号黑屏几秒钟行管再次损坏，检查各路供电，带换TDA9118，数字板及部分阻容元件，没有带换高压包（不接信号蓝屏一直正常），万般无奈带换了存储器，机器恢复了正常。
之后又把原机存储器装上（又烧了一个行管）。
想不到存储器坏也会烧行管的。
