最新电力电子装置复习题(版)-(1)-2

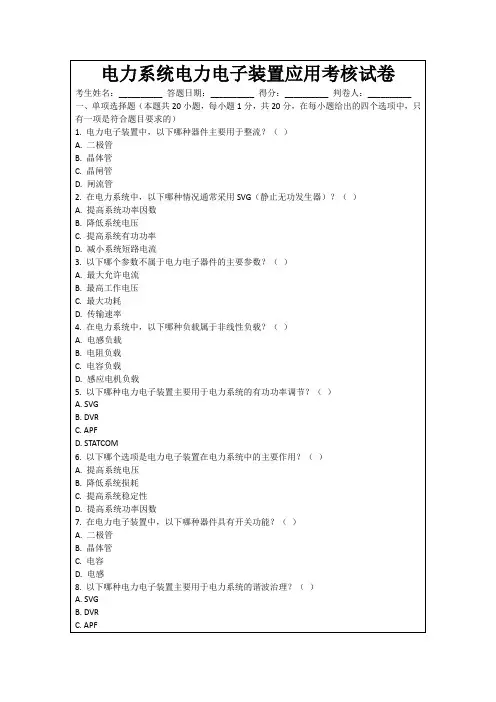

电力系统电力电子装置应用考核试卷
B.结构复杂
C.效率低
D.可靠性差
17.以下哪种电力电子器件的工作原理是基于热电子发射？（）
A.二极管
B.晶体管
C.晶闸管
D.闸流管
18.在电力系统中，以下哪种现象可能导致电力电子装置损坏？（）
A.过载
B.短路
C.过压
D.所有以上选项
19.以下哪种电力电子装置主要用于电力系统的暂态稳定性改善？（）
A.电压调节
B.无功功率控制
C.系统稳定性提高
D.电力因数校正
14.以下哪些是电力电子装置在电力系统中可能出现的故障类型？（）
A.硬件故障
B.软件故障
C.通信故障
D.电气故障
15.电力电子装置的效率受以下哪些因素的影响？（）
A.器件本身的效率
B.控制策略
C.环境温度
D.负载条件
16.以下哪些是电力电子装置在设计和应用中需要考虑的电磁兼容问题？（）
4.结合实际案例，阐述电力电子装置在电力系统中的应用对于提高系统暂态稳定性和电压稳定性的作用，并分析可能存在的问题和挑战。
标准答案
一、单项选择题
1. A
2. A
3. D
4. D
5. D
6. C
7. B
8. C
9. D
10. A
11. D
12. D
13. B
14. C
15. D
16. D
17. C
18. D
B.相位控制
C.直接控制
D.间接控制
11.电力电子装置在电力系统中的保护措施包括以下哪些？（）
A.限流保护
B.过温保护
C.电压跳闸保护
D.欠压保护
电力电子技术复习题(整理版)
电力电子技术复习题(整理版)电力电子技术复习题一、填空题1、晶闸管是三端器件，三个引出电极分别是：______极、______极和______极。
2、单相半波可控整流电路中，控制角α的最大移相范围是__________。
3、对于同一个晶闸管，其维持电流IH _______擎住电流IL（数值大小关系）。
4、在GTR和IGBT两种自关断器件中，属于电压驱动的器件是_____，属于电流驱动的器件是___。
5、在输入相同幅度的交流电压和相同控制角的条件下，三相可控整流电路与单相可控整流电路比较，三相可控整流电路可获得__________的输出电压。
6、为了使电力晶体管安全、可靠地运行，驱动电路和主电路应该实行_________。
7、把交流电能转换成直流电能称整流，把一种直流电能转换成另一种直流电能称_________，而把直流电能转换成交流电能称_________。
8、可关断晶闸管（GTO）的电流关断增益βoff 的定义式为βoff=___________，其值越______越好。
9、单相全控桥式整流大电感负载电路中，晶闸管的导通角θ=___________。
10、将直流电能转换为交流电能，并把交流电能直接提供给交流用电负载的逆变电路称为___________逆变器。
11、对于普通晶闸管，在没有门极触发脉冲的情况下，有两种因素会使其导通，一是过高，二是_______________。
12、晶闸管一旦导通，门极就失去了控制作用，故晶闸管为器件。
能保持晶闸管导通的最小电流称为。
13、电压型单相桥式逆变电路中，与开关管反并联的二极管起着___________和防止开关器件承受反压的作用。
14、电力电子电路中为了实现主电路与控制电路的隔离，常采用的隔离方法有_________隔离和_________隔离。
15、单相半波可控整流电路中，从晶闸管开始导通到关断之间的角度称为__________。
16、正弦脉宽调制(SPWM)的载波信号波形一般是_________波，基准信号波形为_________波。
电力电子复习资料
《电力电子技术》复习题一一、填空题（每空2分，共20分）1、电力电子技术包括（1）、（2）和（3）三个部分，它的研究任务是电力电子器件的应用。
2、电力电子的根本任务是实现电能的变换和控制，其基本形式可以分成四种，分别是（1）、（2）和（3）和（4）。
3、请填写下面各元件的英文简称，电力二极管（1）、晶闸管（2）。
4、请填写下面各元件的英文简称，功率晶体管（1）、绝缘栅双极型晶体管（2）。
5、按照电力电子器件的开关特性进行分类，可以分为（1）器件、（2）器件和（3）器件三类。
6、晶闸管的导通条件可以定性归纳为（1）和（2）。
7、对于晶闸管在室温下门极断开时，元件从较大的通态电流降至刚好能保持导通的最小阳极电流称为（1）。
8、给晶闸管门极施加触发电压，当元件刚从阻断状态转为导通状态就撤除触发电压，此时元件维持导通所需的最小阳极电流称为（1）。
9、允许开关频率在400Hz以上工作的晶闸管称为（1），而开关频率在10kHz以上工作的晶闸管称为（1）。
10、双向晶闸管在结构和特性上可以看作是一对（1）的普通晶闸管。
11、GTR发生二次击穿必须同时具备三个条件，即（1）、（2）和（3）。
12、按照导电沟道的不同，电力MOSFET可以分为（1）和（2）两种。
13、IGBT有三个电极，分别是（1）、（2）和（3）。
14、型号为KS30-3的元件，KS表示（4），它的额定电压为（5）V，额定电流为（6）A。
15、型号为KP20-5的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
16、型号为KK10-2的元件，KS表示（4），它的额定电压为（5），额定电流为（6）A。
17、在逆变电路中，根据负载的特点进行分类包括（1）和（2）两类逆变电路。
18、绝缘栅双极晶体管是（1））和（1）复合，结合二者的优点19、三相全控控整流电路整流输出电压的脉动频率为（1）H Z。
20、将直流电能变为交流能输出至负载的逆变电路称为（1）。
电力电子试题及答案
电力电子试题及答案一、单项选择题（每题2分，共10分）1. 电力电子技术中，用于将交流电转换为直流电的设备是：A. 变压器B. 整流器C. 逆变器D. 稳压器答案：B2. 下列哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 继电器D. 功率MOSFET答案：C3. 电力电子技术中，PWM调制的全称是：A. 脉冲宽度调制B. 脉冲频率调制C. 脉冲密度调制D. 脉冲相位调制答案：A4. 电力电子变换器中，升压变换器的输出电压与输入电压的关系是：A. 输出电压低于输入电压B. 输出电压等于输入电压C. 输出电压高于输入电压D. 输出电压与输入电压无关答案：C5. 在电力电子应用中，软开关技术的主要作用是：A. 提高系统的功率因数B. 减少开关损耗C. 提高系统的稳定性D. 降低系统的噪声答案：B二、填空题（每题2分，共10分）1. 电力电子技术中，_________器件是实现交流到直流转换的关键。
答案：整流器2. 电力电子变换器的效率可以通过_________来提高。
答案：软开关技术3. 电力电子技术在_________和_________领域有着广泛的应用。
答案：能源转换；电机控制4. 电力电子技术中，_________调制是一种常用的控制策略。
答案：PWM5. 电力电子变换器中的_________变换器可以将直流电转换为交流电。
答案：逆变器三、简答题（每题5分，共20分）1. 简述电力电子技术在现代电力系统中的作用。
答案：电力电子技术在现代电力系统中起着至关重要的作用，包括提高电能的传输效率、实现电能的高效转换、优化电力系统的稳定性和可靠性、以及支持可再生能源的接入和利用。
2. 描述PWM调制在电力电子变换器中的应用。
答案：PWM调制在电力电子变换器中应用广泛，主要用于控制逆变器的输出电压和频率。
通过调整脉冲的宽度，可以控制输出电压的大小，同时通过改变脉冲的频率，可以控制输出电压的频率。
电力电子试题及答案
电力电子试题及答案一、选择题（每题2分，共20分）1. 电力电子器件中，以下哪个不是晶闸管的别称？A. SCRB. GTOC. TRIACD. DIAC2. 以下哪个是电力电子变换器的主要功能？A. 信号放大B. 功率放大C. 电压转换D. 电流转换3. PWM（脉冲宽度调制）技术主要用于控制什么？A. 电压B. 电流C. 频率D. 功率4. 以下哪个不是电力电子变换器的拓扑结构？A. 单相全桥B. 三相半桥C. 推挽变换器D. 串联稳压器5. 以下哪个是电力电子变换器的控制方式？A. 线性控制B. 开关控制C. 脉冲控制D. 模拟控制二、简答题（每题10分，共30分）6. 简述电力电子技术在现代电力系统中的应用。
7. 解释什么是软开关技术，并说明其优点。
8. 描述PWM控制技术在电力电子变换器中的应用。
三、计算题（每题25分，共50分）9. 给定一个单相桥式整流电路，输入电压为220V（有效值），负载电阻为100Ω。
计算输出直流电压的平均值和纹波系数。
10. 假设有一个三相全控桥式整流电路，输入电压为380V（线电压），负载为50Ω。
计算在全导通状态下的输出直流电压。
答案一、选择题1. 答案：B（GTO是门极可关断晶闸管的缩写）2. 答案：C（电力电子变换器主要用于电压转换）3. 答案：D（PWM技术主要用于控制功率）4. 答案：D（串联稳压器不是电力电子变换器的拓扑结构）5. 答案：B（电力电子变换器的控制方式主要是开关控制）二、简答题6. 答案：电力电子技术在现代电力系统中的应用包括但不限于：- 电力系统的稳定与控制- 电能质量的改善- 可再生能源的接入与利用- 电动汽车的充电技术- 高效照明与节能技术7. 答案：软开关技术是一种减少开关器件在开关过程中损耗的技术。
它通过在器件两端电压或电流为零时进行开关操作，从而减少开关损耗，提高效率。
其优点包括：- 降低开关损耗- 减少电磁干扰- 提高系统效率- 延长器件寿命8. 答案：PWM控制技术在电力电子变换器中的应用主要包括：- 调节输出电压的大小- 控制输出功率- 实现负载的调速- 提高系统的动态响应三、计算题9. 答案：对于单相桥式整流电路，输出直流电压的平均值为：\[ V_{DC} = \frac{2V_m}{\pi} = \frac{2 \times 220}{\pi}\approx 140V \]纹波系数为：\[ \text{Ripple Factor} = \frac{I_{max} - I_{min}}{I_{DC}} \]其中 \( I_{DC} \) 为直流电流，\( I_{max} \) 和 \( I_{min} \) 分别为纹波电流的最大值和最小值。
电力电子技术复习题2
电力电子复习题一、概念题1、KP100-8元件是额定电压为800V，额定电流为100A的普通晶闸管2、已经导通的晶闸管可被关断的条件是流过晶闸管的电流减小至维持电流I H以下3、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和门极。
4、可关断晶闸管GTO，IGBT是MOSFET和GTR的复合管。
5、当温度降低时，晶闸管的触发电流增加，反向漏电流减小。
6、电力场效晶体管MOSFET ，MOS控制晶闸管是SCR和MOSFET的复合管。
7、当加到单相全控桥式整流电路的电压为U2时，单相全控桥式整流电路的晶闸管所承受2U的最大反压是22U8、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为219、三相全控桥式有源逆变电路，晶闸管电流的有效值I T为d I310、在电感性负载三相半波可控整流电路中，晶闸管承受的最大反向电压为2.45 U2。
11、180°导电型电压型三相桥式逆变电路，其换相是在同一相的上、下两个开关之间进行的。
12、在有源逆变电路中，逆变角 的移相范围应选35º~90º为最好。
13、单相全控桥式整流大电感负载电路中，控制角α的移相范围是0°~90°14、三相半波相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为30度。
15、三相桥式相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为60度。
16、用于晶闸管的过电压保护的元件有避雷器、阻容吸收电路、压敏电阻、硒堆17、电力晶体管的正偏安全工作区由以下四条曲线限定：集电极-发射极允许最高击穿电压线，集电极最大允许功耗线，集电极最大允许电流线和二次击穿功率线18、降压斩波电路中，已知电源电压U d=16V，负载电压U0=8V，周期Ts=4ms，则开通时间T on为2ms19、单相桥半控整流电感性负载电路中，在负载两端并联一个续流二极管的目的是防止失控现象的发生21、单相交流调压电路中，负载是阻感性时移相范围是φ~180º。
电力电子复习题
一、填空（每空1分，36分）1、请在正确的空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT是MOSFET和GTR的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采控用控制角α大于β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。
二、判断题,（每题1分，10分）（对√、错×）1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。
（√）2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另一组就工作在逆变状态。
（×）3、晶闸管串联使用时，必须注意均流问题。
（×）4、逆变角太大会造成逆变失败。
（×）5、并联谐振逆变器必须是略呈电容性电路。
（√）6、给晶闸管加上正向阳极电压它就会导通。
电力电子复习题(包括答案)
一、填空题绪论1、电力变换的四大类整流、直流斩波、交流电力控制变频变相和逆变。
第二章1、电力电子器件一般都工作在开关状态。
2、电力电子器件一般是由控制电路、驱动电路和以电力电子器件为核心的主电路组。
3、电力电子器件的损耗主要为通态损耗和断态损耗，当器件的开关频率较高时，开关损耗会增大。
4、按电力电子器件能够被控制电路信号所控制的程度，可以将电力电子器件分为半控型器件、全控型器件和不可控型器件。
普通晶闸管属于半控型器件5、晶闸管有阳极A、阴极K和门极G。
6、电力二极管的特性是正向导通和反向截止。
7、要使晶闸管导通必须在阳极可正向电压，在门极加正向电压。
8、在晶闸管的阳极加反向电压时，不论门极加何种电压，晶闸管都截止。
9、多个晶闸管并联要考虑均流问题，多个晶闸管串联要考虑均压问题。
第二章1、单向半波可控整流电路带电阻负载时α角的移相范围0~π，阻感负载α角的移相范围是0~π。
/2、单向桥式全控整流电路带纯电阻负载时α角的移相范围是0~π，单个晶闸管承受的最大反压是α角的移相范围是0~π/2，单个晶闸管承受的最大反压是34、逆变电路中，当交流侧和电网联结时称有源逆变，若要实现逆变必须要用可控整流电路，当0〈α第三章1、直流斩波电路是把直流变为直流的电路。
234、升降压斩波电路升压的条件是1/2〈α〈1。
第四章1、改变频率的电路叫变频电路。
2、单相交流调压电路α角的移相范围是0~π，随着α角的增大，U0逐渐降低，功率因数λ也降低。
345第五章1、逆变电路是将直流变为交流。
2、半桥逆变电路输出交流电压的幅值U m为U d/2，全桥逆变电路输出交流电压的幅值U m U d。
3、三相电压型逆变电路的每个桥臂的导电角度为180°，各相开始导电的角度依次差180°，在任一瞬间有三个桥臂同时导通。
第六章1、PWM控制就是对脉冲的宽度进行调制的技术，它是依据面积等效原理。
2、得到PWM波形的方法有计算法和调制法。
电力电子复习题含答案
电⼒电⼦复习题含答案考试试卷( 1 )卷⼀、填空题（本题共8⼩题，每空1分，共20分）1、按照驱动电路加在电⼒电⼦器件控制端和公共端之间的性质，可将电⼒电⼦器件分为____电压型____和_____电流型___两类。
2、电⼦技术包括__信息电⼦技术___和电⼒电⼦技术两⼤分⽀，通常所说的模拟电⼦技术和数字电⼦技术就属于前者。
2、为减少⾃⾝损耗，提⾼效率，电⼒电⼦器件⼀般都⼯作在____开关_____状态。
当器件的⼯作频率较⾼时，__开关_______损耗会成为主要的损耗。
3、在PWM控制电路中，载波频率与调制信号频率之⽐称为______载波⽐_______，当它为常数时的调制⽅式称为_____同步____调制。
在逆变电路的输出频率范围划分成若⼲频段，每个频段内载波频率与调制信号频率之⽐为桓定的调制⽅式称为_____分段同步_______调制。
4、⾯积等效原理指的是，_____冲量____相等⽽__形状_____不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是___MOSFET______，单管输出功率最⼤的是____GTO_________，应⽤最为⼴泛的是___IGBT________。
6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最⼤反向电压为电源线电压的峰值，即，其承受的最⼤正向电压为。
7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。
8、如下图，指出单相半桥电压型逆变电路⼯作过程中各时间段电流流经的通路(⽤V1,VD1,V2,VD2表⽰)。
(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；⼆、选择题（本题共10⼩题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制⼯作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下⾯说法错误的是（）A、晶闸管的触发⾓⼤于电路的功率因素⾓时，晶闸管的导通⾓⼩于180度B、晶闸管的触发⾓⼩于电路的功率因素⾓时，必须加宽脉冲或脉冲列触发，电路才能正常⼯作C、晶闸管的触发⾓⼩于电路的功率因素⾓正常⼯作并达到稳态时，晶闸管的导通⾓为180度D、晶闸管的触发⾓等于电路的功率因素⾓时，晶闸管的导通⾓不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所⽰，在t1~t2时间段内，有（）晶闸管导通。
电力电子技术总复习题(部分答案)
《电力电子技术》总复习题一、填空题：1．造成电力电子装置过电压原因有雷击过电压、、和关断过电压。
P372．使晶闸管导通的条件是，要使它从导通状态变成关断状态，必须。
P173．单相桥式全控整流电路大电感负载，当α=30º时，电路的位移因数为υ= ，功率因数λ= 。
P704．直流快速断路器整定在动作，过电流继电器整定在动作。
P38为与之比。
P235．GTO的电流关断增益βOff6．三相桥式全控可逆电路,整流变压器联接为D,Y—11，采用NPN锯齿波触发器,并随有滞后60°的R—C滤波器，则同步变压器的联接组别，共阴极组为YY-3，共阳极组为YY-9。
P967.三相交—交变频电路主要有和两种接线方式。
P1258. 开关开通前，或关断前，具有这样开关过程的开关称为软开关。
P1719．根据软开关技术发展的历程可以将软开关电路分成准谐振电路、电路和电路。
P17210. 变压器漏抗产生的重叠角为20°，晶闸管的关断时间为0.11ms（2°），取安全角为10°时，最小逆变角为。
P8311. 带平衡电抗器的双反星形可控整流电路，适用于要求电压、电流的场合。
P7312. 写出任意三种保护晶闸管过电流的方法：、、。
P3813. 在 PWM控制电路中，与之比称为载波比。
P15514. 间接交流变流电路是先将，再将。
P17915.直流斩波电路得到的PWM波是波形，SPWM波得到的是波形。
P15116.当多相多重斩波电路的电源为3个独立电源，向一个负载供电时，则称为相重斩波电路。
P11017. 交流电力控制电路可分为和两种电路。
P11218. 在电力开关管的驱动电路中，一般采用的电气隔离技术是磁隔离和光隔离。
P33二、判断题：1. 对于三相半波整流电路，电阻性负载，当电流平均值I d一定时，流过晶闸管的电流有效值I T随控制角α的增加而增加。
（×）P472．在晶闸管从关断态变为导通状态后，去掉门极触发信号，仍能维护导通的最小电流称为擎住电流。
电力电子装置与控制复习题
山东理工大学成人高等教育电力电子装置与控制复习题一、填空题：1、电力电子器件应用包含三个方面、、和。
2、开关电源一般采用频率进行调制。
3、他激型单端反激开关电源一般采用专用集成芯片组成，以固定开关频率产生驱动波形，脉宽控制采用模式或模式，并附加基准电压、过压、欠压、过温等保护功能。
4、晶闸管交流调功器一般采用触发的控制模式。
5、晶闸管双闭环调速系统中两个调节器都采用调节器。
6、三角波电路采用隔直、比例和电路构成。
7、开关电源的组成三个部分、、和。
8、开关电源电路模块化、集成化包含两个方面、。
9、快速电流检测元件有、、。
10、开关电源控制及保护电路主要有两种模式、。
11、电力有源滤波器采用的控制方案有3种、、。
12．电力电子装置是以满足用电要求为目标，以____________为核心，通过合理的___________和_____________，采用相关的应用技术对电能实现变换和控制的装置。
13．电力电子装置的主要类型有________、________、________、_______和 _______等五种类型。
14．单相逆变器的主电路拓扑结构主要有_________、_________和_________三种；三相逆变器的主电路拓扑结构主要是___________。
15．直流电动机无触点启动器的作用是___________________________，由全控型电力电子器件构成的无触点启动器是目前广泛使用的方法，其基本原理就是_____________________。
二、单项选择题1．TSC的关键技术问题是投切电容器时刻的选取，其最佳的投切时刻是( )。
A．晶闸管中电流为零的时刻； B．晶闸管两端的电压为零的时刻；C. 电容器中电流为零的时刻； D．电容器两端的电压为零的时刻；2．关于双极性SPWM，下列说法正确的是( )。
A．是一种直流脉宽调制技术； B．在正弦波的半个周期内，三角载波只有正极性；C．输出的PWM波形只有两种电平：+Ud和-Ud； D．参考正弦波的频率高于三角载波的频率；3．UPS同步锁相控制的作用就是( )。
电力电子技术复习题(2)
电力电子复习题一、概念题1、KP100-8元件是额定电压为800V，额定电流为100A的普通晶闸管2、已经导通的晶闸管可被关断的条件是流过晶闸管的电流减小至维持电流IH以下3、晶闸管是三端器件，三个引出电极分别为：阳极、阴极和门极。
4、可关断晶闸管 GTO，IGBT是MOSFET和GTR的复合管。
5、当温度降低时，晶闸管的触发电流增加，反向漏电流减小。
6、电力场效晶体管 MOSFET ，MOS控制晶闸管是SCR和MOSFET的复合管。
7、当加到单相全控桥式整流电路的电压为U2时，单相全控桥式整流电路的晶闸管所承受的最大反压是22U8、单相全控桥大电感负载电路中，晶闸管可能承受的最大正向电压为22U9、三相全控桥式有源逆变电路，晶闸管电流的有效值IT 为dI3110、在电感性负载三相半波可控整流电路中，晶闸管承受的最大反向电压为2.45 U2。
11、180°导电型电压型三相桥式逆变电路，其换相是在同一相的上、下两个开关之间进行的。
12、在有源逆变电路中，逆变角 的移相范围应选35º~90º为最好。
13、单相全控桥式整流大电感负载电路中，控制角α的移相范围是0°~90°14、三相半波相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为30度。
15、三相桥式相控整流电路中，纯电阻性负载时，输出的电压波形为连续和断续的临界状态所对应的控制角α为60度。
16、用于晶闸管的过电压保护的元件有避雷器、阻容吸收电路、压敏电阻、硒堆17、电力晶体管的正偏安全工作区由以下四条曲线限定：集电极-发射极允许最高击穿电压线，集电极最大允许功耗线，集电极最大允许电流线和二次击穿功率线18、降压斩波电路中，已知电源电压Ud =16V，负载电压U=8V，周期Ts=4ms，则开通时间Ton为2ms19、单相桥半控整流电感性负载电路中，在负载两端并联一个续流二极管的目的是防止失控现象的发生21、单相交流调压电路中，负载是阻感性时移相范围是φ~180º。
电力电子复习题及答案
电力电子复习题及答案电力电子技术是现代电力系统和电力驱动领域中不可或缺的技术之一。
以下是一些电力电子复习题及答案，供学生复习参考。
一、选择题1. 电力电子器件中，属于半控型器件的是（）。
A. 晶闸管B. 功率晶体管C. 功率MOSFETD. IGBT答案：A2. 电力电子变换器中，能够实现交流电与直流电相互转换的设备是（）。
A. 整流器B. 逆变器C. 变频器D. 所有选项答案：D3. 以下哪个是电力电子中常用的PWM控制方式？（）A. SPWMB. PWM-PFCC. DPWMD. A和C答案：D二、填空题4. 电力电子技术中的“电力电子”一词，指的是使用_______来控制电力的电子技术。
答案：半导体器件5. 三相桥式整流电路采用全控型器件时，其输出电压波形为_______。
答案：直流脉冲波形6. 电力电子装置中的开关器件在开关过程中，会产生较大的_______损耗和_______损耗。
答案：导通；开关三、简答题7. 简述电力电子技术在现代电力系统中的应用。
答案：电力电子技术在现代电力系统中的应用非常广泛，包括但不限于：电力系统的稳定控制、电能质量的改善、新能源发电系统的接入、电动汽车的充电与驱动、工业自动化控制等。
通过电力电子技术，可以实现电能的有效转换、分配和控制，提高系统的效率和可靠性。
8. 解释什么是软开关技术，并简述其优点。
答案：软开关技术是指在电力电子装置中，通过特定的控制策略，使得开关器件在零电压或零电流状态下进行开关操作，从而减少开关损耗，提高效率。
其优点包括：减少电磁干扰、降低开关损耗、提高系统效率、延长器件寿命等。
四、计算题9. 假设有一个三相全波整流电路，其负载为纯电阻性，输入电压为220V（有效值），求整流电路的输出直流电压。
答案：对于三相全波整流电路，输出电压的有效值可以通过以下公式计算：\[ V_{DC} = \frac{2V_{L}}{\pi} \]其中，\( V_{L} \) 是相电压，对于三相星形连接，\( V_{L} =V_{AC} \)。
电力电子技术试题及答案-(1)
电力电子技术试题及答案-(1)1、请在空格内标出下面元件的简称：电力晶体管_GTR __________ ;可关断晶闸管_GTO _________ ;功率场效应晶体管_MOSFET ____________ ;绝缘栅双极型晶体管IGBT ____________ ; IGBT是MOSFET ________________ 和GTR ―的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高___________________ 和触发脉冲要与品闸管阳极电压同步。
3、多个晶闸管相弁联时必须考虑—均流的问题，解决的方法是一串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波波,输出电流波形为方波波。
5、型号为KS100-8的元件表示双向品闸管品闸管、它的额定电压为_800V 伏、额定有效电流为100A 安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而1200导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会—增加、 ________ 、正反向漏电流会 _下降、________ ;当温度升高时，晶闸管的触发电流会—下降、、正反向漏电流会—增加。
8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角5B的工作方式。
9、常用的过电流保护措施有—快速熔断器、—串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为_电压型一型逆变器和—电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用—电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是—1800度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感—滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是_1200_______ 度。
电力电子装置与控制在线考试复习题
电力电子装置与控制在线考试复习题一单选题1. 单相半波可控整流电阻性负载电路中，控制角α的最大移相范围是( )A. 0º-90°B. 0º-120°C. 0º-150°D. 0º-180°2. 按900接线的相间功率方向继电器，当线路发生正向故障时，若φk为300，为使继电器动作最灵敏，其内角α值应是（）。
A. 300B. -300C. 700D. 6003. 在大接地电流系统中，线路发生接地故障时，保护安装处的零序电压（）。
A. 距故障点越远就越高B. 距故障点越近就越高C. 与距离无关D. 距故障点越近就越低4. 在大接地电流系统中，线路始端发生两相金属性短路接地时，零序方向过流保护中的方向元件将（）。
A. 因短路相电压为零而拒动B. 因感受零序电压最大而灵敏动作C. 因短路零序电压为零而拒动D. 因感受零序电压最大而拒动5. 发电厂接于110KV及以上双母线上有三台及以上变压器，则应（）。
A. 有一台变压器中性点直接接地B. 每条母线上有一台变压器中性点直接接地C. 三台及以上变压器中性点均直接接地D. 三台及以上变压器中性点均不接地6. 三相半波可控整流电路的自然换相点是( )A. 交流相电压的过零点B. 本相相电压与相邻相电压正、负半周的交点处C. 比三相不控整流电路的自然换相点超前30°D. 比三相不控整流电路的自然换相点滞后60°7. 同步发电机灭磁时是指( )。
A. 把发电机转子绕组中的磁场储能迅速减弱到最小程度B. 把发电机定子绕组中的磁场储能迅速减弱到最小程度C. 把励磁机转子绕组中的磁场储能迅速减弱到最小程度D. 把励磁机定子绕组中的磁场储能迅速减弱到最小程度8. 双向晶闸管的额定电流值通常以（）来定义A. 最大值B. 平均值C. 有效值D. 任意值9. 三相全控桥式整流电路带大电感负载时，控制角α的有效移相范围是（）度。
电力系统电力电子设备考核试卷
3. PWM技术通过调制脉冲宽度来控制电力电子器件的开关，实现电压、频率的调节。应用于电机调速、电力质量控制等，提高电压利用率，降低谐波。
4.电磁兼容设计考虑干扰源、传播路径和敏感设备，采取屏蔽、滤波、接地等措施，防止电磁干扰，保证设备正常运行。
电力系统电力电子设备考核试卷
考生姓名：__________答题日期：__________得分：__________判卷人：__________
一、单项选择题（本题共20小题，每小题1分，共20分，在每小题给出的四个选项中，只有一项是符合题目要求的）
1.电力电子设备中，以下哪种器件属于全控型器件？（）
A. IGBT
B. SCR
C.二极管
D.所有选项都正确
16.以下哪些是电力电子设备中逆变器的应用？（）
A.太阳能光伏发电
B.电动汽车充电
C.蓄电池充放电
D.所有选项都正确
17.以下哪些是电力电子设备中需要考虑的电磁兼容问题？（）
A.电磁干扰
B.电磁辐射
C.电快速瞬变
D.所有选项都正确
18.以下哪些是电力电子设备中用于改善电能质量的设备？（）
8.电力电子器件的额定电压是指器件能够连续安全工作的最大电压值。（）
9.在电力电子设备中，电磁兼容设计是为了防止设备受到外部电磁干扰。（）
10.电力电子设备中的直流-直流转换器可以实现直流电压的升降变换。（）
五、主观题（本题共4小题，每题10分，共40分）
1.请简述电力电子器件的主要分类及其特点，并说明各类器件在电力系统中的应用场合。
电力电子装置复习题
第一章1、电力电子装置发展的三大特征是什么？2、电力电子装置应用概况和发展前景。
第二章电力电子装置的设计知识1、电力电子装置的设计概念、设计流程、设计依据。
2、用电流互感器和霍尔传感器进行电流信号检测各有什么特点。
3、对输入瞬态电压可采取什么措施进行抑制？4、可采取何措施对电压控制型功率晶体管进行控制极保护？5、电磁兼容包含什么内容？什么是差模干扰，什么是共模干扰？常用的差模干扰、共模干扰滤波电路有哪些？6、热学的欧姆定律形式如何？7、缓冲电路有哪些类型？RCD缓冲电路工作原理及各元件的作用如何？第三章PWM直流电源装置1、直流电源装置有哪些类型？2、AC/DC变换器中输入源电流谐波与输出电压波纹的含义是什么。
3、为什么SCR整流电路不能用大电容滤波电路；对于二极管整流电路，在采用大电容滤波电路时，必须在电路上采取什么措施，为什么？4、简述AC/DC整流器功率因数校正的意义与校正原理。
5、对于理想条件下的电力电子装置，输出即使是接纯电阻性负载，为什么装置的功率因数也可能不为1？6、试述制作高精度直流稳压电源要采取的主要技术措施是什么。
7、要将开关型直流稳压电源改为直流稳流电源应在电路上做怎样改动，试画图说明。
8．在理想条件下，单相半桥式DC/DC变换器电路的输入电压为300V，最大输出功率为1200W，各开关管的开关占空比为0.4，（1）求主开关管的耐压为多少，电流最大值为多少。
（2）画出两个主控开关管的电压波形。
9．在理想条件下，单相全桥式DC/DC PWM式逆变器电路的输入电压为300V，最大输出功率为1200W，若各开关管的开关占空比为0.4；求此时：（1）求主开关管的耐压为多少，电流最大值为多少。
（2）画出任一并联于输入端的一组两个开关管的电压波形。
10．假定电路条件为:一个用于48V蓄电池组的DC/DC PWM型高频整流充电器,其输入为300V，输出负载为48V蓄电池组，工作频率为200kHz；最大输出功率为58V,20A,此时控制开关管的占空比为0.4；当蓄电池组充足电时,输出电流小于2.0A,此时充电器应能自动将输出电压调低，下降为52V；电力电子开关器件的耐压为不大于500V，要使输出与输入实现电隔离，在理想情况下做出：（1）试设计并画出满足上述条件的该整流充电器的任一个主电路；（2）假使有满足主电路控制要求的控制电路集成电路，请画出该集成电路的原理框图；（3）在最大输出功率条件下，画出主电路电力电子器件电压电流波形（同类器件只要画任一个），并标明相应电压、电流量值；（4）求出：a、用于原边与次边隔离的高频变压器的原边线圈与次边线圈的匝数比，b、保证电感电流连续的电感器的最小电感量；11、对某一隔离型开关变换器的主控开关管电压波形的测试结果是（除去噪声分量）：幅值为540V，导通时间为2.4μS，周期为5.4μS，已知变换器输入电压为300VDC，输出电压为12VDC，负载电流为30A；（1）在理想条件下，设计出符合上述条件的电路图，标出变压器匝数比，（2）绘出稳态下的变压器各绕组电压波形。
[重点]电力电子装置及系统复习题及答案
![[重点]电力电子装置及系统复习题及答案](https://img.taocdn.com/s3/m/c8234fcdd05abe23482fb4daa58da0116c171fe9.png)
概念部分（小题）1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关通信电源交流稳压电源充电电源通用逆变电源3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源开关电源4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。
6、过电流保护方法：（1）利用参数状态识别对单个期间进行自适保护（2）利用常规方法进行最终保护。
7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区8、缓冲电路类型（判断或者填空）无源功率因数校正（在电源输入端加入低频大电感）9、功率因数校正有源滤波器无功谐波补偿有源功率因数校正功率因数校正电路(单项有源校正装置主要是boost，可分为不连续电流模式和连续电流模式)10、UPS典型结构：稳压器整流器逆变器转换开关UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式）其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。
其工作原理图见书P95图4.2双变换在线式是以逆变器为主的工作方式，原理图书P95图4.311此外，在相同开关频率下，单极性的波动频率较双极性波提高一倍。
13、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿有源的是主动补偿比如我们讲的Boost功率因数校正器14、逆变类型：全桥半桥推挽15、开关电源结构，16、功率因数校正概念，17、逆变器结构，18、感应加热电源（这些有的没有写出答案的大家自己对着书看一下啊，要断电了，来不及找了）简答部分1、电力电子装置的概念：电力电子装置是以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。
电力电子装置及控制复习题
一、简答题1.电力电子装置的主要类型有哪几种？AC/DC转换、DC/AC转换、DC/DC转换、AC/AC转换、静态开关2.晶闸管能否控制其关断？双向晶闸管与普通晶闸管额定电流的定义？只能控制开；双向晶闸管额定电流按照有效值，普通晶闸管按照通态平均值3.电力电子器件需要散热的重要性？其散热途径有哪几种？PN结是电力电子器件的核心，由于PN结的性能与温度密切相关超过规定最高值时，器件的许多特性和参数都会有较大变化，甚至使器件被永久性的烧坏。
散热：热传导、热辐射、热对流4.电力半导体器件多工作在硬开关方式下，为减小开关损耗需要增加什么电路？该电路的主要作用是什么？缓冲电路；作用：抑制di/dt,du/dt,改变开关轨迹，减少开关损耗，使之工作在安全工作区内。
5.电力电子开关器件防止过电流保护的措施有哪些？对两个开关器件的驱动信号进行互锁并设置死区。
6.高频开关电源的输入浪涌电流和输入瞬态电压如何抑制？浪涌：限流电阻加开关、采用负温度系数热敏电阻瞬态电压：在交流线路间并联压敏电阻、瞬态电压抑制二极管7.常用的功率因素校正的方法有几种？分别如何实现功率因素校正的原理？无缘功率因素矫正：在电源输入端加入电感量很大的低频电感，以便减小滤波电容充电电流的尖峰。
有缘功率因素矫正：使电源的输入功率因数提高到18.后备式UPS的原理是什么，其优点是什么？正常情况，电网对UPS充电；故障时，UPS将蓄电池中存储的备用直流电变换为50HZ/220V电压队负载供电9.锁相环包含哪几个基本部件？简述锁相环的工作原理？包括：鉴相器、环路滤波器、压控振荡器工作原理：鉴相器检测输入信号与反馈信号的相位偏差，利用相位偏差产生控制信号，从而减小或消除偏差。
10.交流调功器按运行周期可分为哪两种类型？两种类型基本工作原理是什么？恒周期和半周期两种工作原理：使脉冲变压器输出和与电源电压过零点同步、数目连续可调的触发脉冲，控制T导通，调节输出功率11.直流电源装置主要有哪几种？通信电源；充电电源；电解、电镀直流电源；开关电源12.电力二极管、晶闸管、电力晶体三极管、电力场效应晶体管这几种半导体开关器件中，哪些是全控型，哪些是半控型，哪些是不控型？哪些是电压型，哪些是电流型？半控：晶闸管全控：电力晶体三极管、电力场效应晶体管不可控：电力二极管电压型：电力场效应晶体管电流型：晶闸管、电力晶体三极管13.电力电子器件散热的措施有哪几种方法？提高接触面的光洁程度选用有效散热面积大的铝型材料散热器结构设计时，注意机箱风道的形成14.画出常用的RCD关断缓冲电路图,并解释关断缓冲电路的原理?图中的开关管T是BJT，由于二极管Ds的单向导电性，T关断时，Cs立即起作用，Cs 两端电压不能突变，在有缓冲电容Cs的情况下，BJT关断时其集电极被电容电压牵制，不会出现集电极电压和电流同时达到最大值的情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第五章电力电子装置的设计知识1、电力电子装置的设计概念、设计流程、设计依据。
2、用电流互感器和霍尔传感器进行电流信号检测各有什么特点。
3、对输入瞬态电压可采取什么措施进行抑制？4、可采取何措施对电压控制型功率晶体管进行控制极保护？5、试说明电磁兼容的概念，其包含哪些内容？6、试说明差模干扰、共模干扰概念；常用的差模干扰、共模干扰滤波电路，试说明其原理；7、说明热学的欧姆定律；如何设计功率半导体器件的散热器？8、缓冲电路有哪些类型？试说明RCD缓冲电路工作原理及各元器件的作用及其参数确定。
9、如何对电力电子装置进行过流保护？PWM直流电源装置1、直流电源装置有哪些类型？AC/DC DC/DC DC/AC/DC2、AC/DC变换器中输入源电流谐波与输出电压波纹的含义是什么。
输入源电流谐波是指输入源电流除了基波外还有高次谐波，输出电压文波是指输出直流电压中含有的工频交流成分。
3、为什么SCR整流电路不能用大电容滤波电路；对于二极管整流电路，在采用大电容滤波电路时，必须在电路上采取什么措施，为什么？晶闸管采用相控方式，由于大电容阻碍电压变化，所以不能用大电容滤波电路：二极管整流电路，在采用大电容滤波会产生启动冲击电流问题，因此要在电路中采用启动限流电路，会产生高脉冲电流峰值，谐波电流大，污染电网，降低功率因数，因此要加功率因数校正电路。
二极管整流的缺陷及措施输出中交流分量高滤波（大L C 大L,C）启动时浪涌电流带NTC（负温度系数热敏电阻）输入电流呈窄脉冲状，谐波含量高，PF低4、简述AC/DC整流器功率因数校正的意义与校正原理。
传统的整流器为什么会使电网电流产生畸变？进行APFC的必要条件是什么？可采用哪些DC/DC变换器电路进行APFC？AC侧虽然输入交流电压是正玄的，但输入的交流电流的波形却严重畸变，由于谐波电流的存在，使整流电路输入端功率因数下降，负载课得到的实际功率减少，在电网中产生畸变的电流，其谐波电流对电网有危害作用。
有源功率因数校正控制技术原理有源功率因数校正技术主要采用一个变换器串入整流滤波与变换器之间, 通过特殊的控制, 一方面强迫输人电流跟随输人电压, 从而实现单位功率因数,另一方面反馈输出电压使之稳定, 从而使变换器的输人实现预稳。
传统的整流方式通常采用二极管整流或相控整流方式。
采用二极管整流方式的整流器存在电网吸取畸变电流，造成电网的谐波污染。
采用相控的整流器也存在深度相控下交流侧功率因数很低，因换流引起电网电压波形畸变。
APFC的必要条件一、能高频离散化处理输入电流脉冲二、使输入电流强迫工作在正弦波包络线内三、内部具有滤波、储能（低通）功能，使波形重组。
APFC的工作模式：CCM、DCM、CRMAPFC的控制方法电压型控制：适用于DCM 模式电流型控制：平均电流控制、峰值电流控制、滞环电流控制5、对于理想条件下的电力电子装置，输出即使是接纯电阻性负载，为什么装置的功率因数也可能不为1？虽然理想状态下，电力电子装置都处于开关状态，但由于分布电容和输入电流存在一定的畸变波形，所以接纯电阻性负载，装置的功率因数也可能不为16、试述制作高精度直流稳压电源要采取的主要技术措施是什么。
高精准稳压电源Uref 高增益负反馈增益放大器合适的Pi调节器7、要将开关型直流稳压电源改为直流稳流电源应在电路上做怎样改动，试画图说明。
并联大电容改为串联大电感图13、在多路开关电源中，主路用PWM闭环反馈调整，可以获得高稳定度的直流电压；为什么副路可以得到输入电压变化时也能稳定的输出直流电压，试证明。
对于多路输出电源使用电压型控制，对于多路输出电源它们之间的交互调节效应较好，对输出的负载变化有较好的响应调节，当任何一路发生变化同时影响主路，所以控制主电路即可。
14、丘克变换器的电路拓扑、工作原理及CCM模式下的输出电压和输入电压关系式的推导。
15、绘出开关变换器的等效电路和对偶电路，并能说出对偶电路中的对偶关系。
16、推导反激式变换器在CCM模式下输出电压和输入电压关系式。
17、推导反激式变换器在DCM模式下输出电压和输入电压关系式，说明DCM工作模式的应用。
18、推导正激式（半桥、全桥、推挽）变换器在CCM模式下输出电压和输入电压关系式。
19、二极管整流电路会出现什么缺陷问题？用何方式解决？20、试绘出电压型控制的原理框图及各部分作用、特点。
21、试绘出双闭环电流型控制的原理框图及各部分作用，如何抑制电流型控制的次谐波振荡。
22、软开关有哪些类型？其有什么作用？软开关分为零电压开关和零电流开关。
零电压开关开通前两端电压为0，开通时不会产生损耗和噪声，零电流开关；使开关关断前电流为0，开关关断时不会产生损耗和噪声。
23、什么是APFC？其实质是什么？24、传统的整流器为什么会使电网电流产生畸变？进行APFC的必要条件是什么？可采用哪些DC/DC变换器电路进行APFC？25、反激变换器和正激变换器中的变压器有何不同？设计时有何区别正激变换器同名端相同，且常设计磁心复位电路，反激变换器同名端相反，不需要磁心复位，正激变压器的变压器只做隔离、变压作用，反激变换器的变压器做储能电感的作用，反激变压器的磁心需要气县，降低磁心的磁导率，防止负载电流较大时磁心饱和。
26.试述反激变压器设计步骤27．试述正激（全桥、半桥、推挽）变换器中变压器设计步骤28. 反激式变换器中，Ui=150V，变压器LM=1mH，原边绕组匝数为60，RL=25欧，使其工作时晶体管ton=toff，并使得ton期间储存的能量在toff期间正好放完，为使输出电压Uo为50V，试计算工作频率及变压器副边绕组匝数为多少合适？；（电路各种损耗忽略不计）29有一降压变换器输入电压范围Ui=10-20V，输出电压Uo=5V，纹波电压为输出电压的0.5%，负载电阻变化范围1欧-10欧，求工作频率为100KHZ和500KHZ时所需临界电感值、电容值和开关管电流峰值。
30推导CUK电路中MOSFET的峰值电压和峰值电流表达式31变压器漏感会有何影响？在设计变压器时如何减小漏感？漏感：使功率开关关断时的电应力增大，影响功率器件工作的可靠性及引起关断时电压尖峰。
带来EMI. 减小漏感的措施：选择铁心结构及绕组绕制时尽可能减少漏感32、变压器绕制时如何减小漏感？漏感与匝数平方成正比，所以应尽可能减少匝数。
从绕组结构来说，增加绕组高度，减少绕组厚度，特别是减少两绕组间绝缘厚度，可减小漏感。
也可在绕组方式方法上采取措施来减小漏感，关键是使原副边绕组尽可能紧密耦合。
常采用原副边分层交叉绕法，也就是原副边夹绕，此时漏感为不交叉绕法的1/4。
并绕。
另外，漏感与铁心形状有关，罐形及环形铁心的漏感较小。
33、DC/DC变换器常用的隔离、驱动电路34、试述趋肤效应的原理。
在绕组的设计时如何减小趋肤效应的影响？35、试说明开关电源在输入电压变化、负载变化时的稳压过程。
36、．某一输入为单相50周工频的开关式整流器,开关工作频率为100千周,问:在正常工作下,输出直流电压含有什么交流分量?又,若电路出现自激振荡,那么在此种状态下, 输出直流电压还能含有什么交流分量?37、在电路上，处理电力信号与处理无线电信号的要求各有什么不同；用高频化处理电工技术问题可能会出现什么技术问题38、试述多路输出DC/DC变换器中，如何提高副路的输出电压稳定度？如采用耦合电感器会产生什么不良电路问题？提高精度小电流输出，后置LM78**，LM79** 大电流输出，后接DC/DC电路，滤波L共磁心。
问题：高频噪声耦合带来的叫严重的干扰问题。
第二章逆变电源装置1、评价逆变器的指标主要有哪些？谐波系数，最低阶次谐波，波形畸变率，功率，输入，输出，输出电压波动，输出频率波动，2、开关器件的换流方式有哪些？器件换流，电网换流，负载换流，强迫换流。
3、说明在高频DC/AC中的交流电压，可以利用高频脉冲电压实现用SPWM方式控制的原理。
冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同的.4、某一个DC/AC隔离型应急灯，已知输入电源为12V蓄电池，输出电压为220V AC，输出负载为功率为100W的电灯，开关工作频率为200kHz，请画出符合此条件最合适的主电路与控制电路（控制电路可画框图），指出主开关管的选用要求与变压器的设计参数。
5、单极性SPWM和双极性SPWM各有什么特点？各适用于哪种电路拓扑？6、载波比和电压调制比的概念、什么是同步调制、什么是异步调制。
载波fc、调制波fr幅度调制比Mv=urm/ucm载波比（频率调制比）Mf=fc/fr要改变输出电压的频率，可通过改变输入调制波（参考波、信号波、基准波）的频率，即改变Mf（载波不变时）；要改变输出电压的幅度，可改变调制比Mv（Mv<=1）7、对方波逆变器、正弦波逆变器可通过什么方式改变交流输出基波电压的幅值和频率。
调节输入电压，逆变桥间的移相，控制信号移相。
8、SPWM波优化的目标是什么？可采取哪些措施进行SPWM波的优化？SPWM波的优化目标1、谐波含量少2、直流电压利用率高3、开关次数少将正玄调制波改为梯形波。
9、绘出半桥串联谐振式逆变电路的电路图，说明其工作原理和采用半桥串联谐振式逆变电路的关键作用。
如改为半桥并联谐振式逆变电路，绘出其电路图。
10、电压源型和电流源型逆变电路有何不同？它们使用的可控开关有何不同？11、带阻感负载的逆变电路中和主控开关并联的二极管起什么作用？在一个周期中二极管和开关管导电时间由什么因素决定？半桥和全桥逆变电路中如果Ud都是300V，断态时开关器件两端最高电压是多大？二极管是负载向直流侧反馈能量的通道，又起着使负载电流连续的作用，所以它既是反馈二极管又是续流二极管，导电时间由负载电流的大小和方向决定，移相调压是由导通角来决定，半桥时Ud=300V，全桥时Ud/2=150V12、13、在载波电压幅值和频率恒定不变时，改变调制波电压幅值和频率为什么能改变逆变电路交流输出基波电压的大小和基波频率？13、既然SPWM控制能使逆变电路输出畸变系数很小的正弦波，为什么有时又要将调制参考波改为梯形波，或取附加三次谐波分量的调制波？目的是优化SPWM波，优化SPWM波可以使谐波含量减少，直流电压利用率高，开关次数减少。
14.试参照SPWM逆变器输出电压瞬时值单环反馈控制工作原理，画出SPWM逆变器输出电流瞬时值单环反馈控制工作原理框图。
15试绘出SPWM逆变器输出电压瞬时值单环反馈控制工作原理16、说明调节串联谐振式高频感应加热电源的功率和低损耗的原理。
第三章UPS1、说明在线式与非在线式两类UPS在结构原理上的不同之处。
2、3、后备式UPS、在线互动式UPS、在线双变换式UPS、Delta式UPS的工作原理及其特点。
