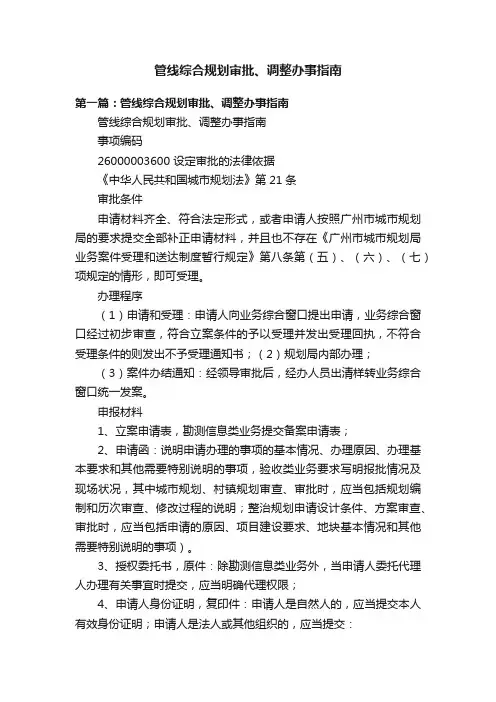

管线综合规划审批、调整办事指南第一篇:管线综合规划审批、调整办事指南管线综合规划审批、调整办事指南事项编码26000003600 设定审批的法律依据《中华人民共和国城市规划法》第21条审批条件申请材料齐全、符合法定形式,或者申请人按照广州市城市规划局的要求提交全部补正申请材料,并且也不存在《广州市城市规划局业务案件受理和送达制度暂行规定》第八条第(五)、(六)、(七)项规定的情形,即可受理。

办理程序(1)申请和受理:申请人向业务综合窗口提出申请,业务综合窗口经过初步审查,符合立案条件的予以受理并发出受理回执,不符合受理条件的则发出不予受理通知书;(2)规划局内部办理;(3)案件办结通知:经领导审批后,经办人员出清样转业务综合窗口统一发案。

申报材料1、立案申请表,勘测信息类业务提交备案申请表;2、申请函:说明申请办理的事项的基本情况、办理原因、办理基本要求和其他需要特别说明的事项,验收类业务要求写明报批情况及现场状况,其中城市规划、村镇规划审查、审批时,应当包括规划编制和历次审查、修改过程的说明;整治规划申请设计条件、方案审查、审批时,应当包括申请的原因、项目建设要求、地块基本情况和其他需要特别说明的事项)。

3、授权委托书,原件:除勘测信息类业务外,当申请人委托代理人办理有关事宜时提交,应当明确代理权限;4、申请人身份证明,复印件:申请人是自然人的,应当提交本人有效身份证明;申请人是法人或其他组织的,应当提交:①《中华人民共和国组织机构代码证》或其他有效证明文件,企业法人还应当提交《企业法人经营执照》;②法人法定代表人或其他组织主要负责人身份证明。

(复印件,除勘测信息类业务外均应当提交);其中办理中心村规划设计条件、方案审查、审批由区城市规划部门申报;5、代理人身份证明文件,复印件:代理人应当提交本人有效身份证明,自然人办理建筑类业务时,如代理人与申请人属于配偶、父母、子女关系,应当提交户口薄复印件,委托其他人办理的,应当进行公证;6、规划说明书一式三份;7、规划设计资质文件(图纸上盖资质章可认为已提交);8、供水、燃气、电力、电信、排水专业管理部门或有关该工程方案初审的会议纪要复印件;9、管线综合规划审批,应当提交管线综合规划审批设计条件、道路交通工程规划设计方案或建设项目总平面规划方案、修建性详细规划的批准文件、附图复印件;10、调整管线综合规划,应当提交下列资料复印件:(1)原管线综合规划的批准文件、附图;(2)规划部门批准调整的文件和相关部门提供的调整的依据资料;11、绘制在1/500至1/2000现状地形图上的规划道路图; 12、1/500至1/2000管线综合规划图一式三份,包括工程管线综合规划图、电力电信工程规划图、给水燃气工程规划图、雨水污水工程规划图。

地下室综合管线布置方案(超高层)

地下室综合管线布置方案(超高层)

根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、工程概况1#及裙房、2#楼及裙房、3#、4#、5#楼数据中心及地下室。

总建筑面积约258063平方米,其中地上总建筑面积约188266平方米,地下建筑面积约69797平方米。

项目由5幢楼组成并分三个区域,1#楼为办公区域,高度约151米,三十一层,地下二层;2#楼为酒店区域,高度约151米,三十一层,地下二层;3#、4#及5#楼为数据中心区域,高度约29米,四层。

1、地下室空调设计1.1水系统:地下室空调水系统采用4管制系统,地下室的冷冻水由制冷机组直接供给,供回水温度为6/11℃;制热系统经设置于地下一层的热交换机房换热后,供回水温度为60/45℃;酒店裙房及客房低区共用换热系统。

1.2、风系统:地下室设风机盘管+新风系统。

新风机组布置在新风机房内。

1.3核心筒弱电井根据建设方要求设计风冷VRF单冷系统、主机分别置于11F、22F避难层及屋面。

1.4酒店通信机房、三合一机房和有线电视机房分别设置单冷空调。

2、通风设计2.1 有热量、蒸汽、烟气或气味散发以及地下室的房间均采取通风措施。

排风口设于室外。

2.2 通风措施尽量采用自然通风方式;当自然通风方式不能满足卫生要求时,才采用机械通风方式。

2.3 送风系统的室外进风口均设置在室外空气较清洁的地方,并远离排风口、设在排风口的上风侧和较排风口低的位置。

内附金属风道。

2.4公共卫生间设置独立机械通风系统;排风在室外高空排放。

2.5 厨房预留独立排油烟管道、出屋面排放。

当厨房为密闭房间时(设燃气系统时),需设置事故通风系统,出屋面排放。

2.6 真空热水机组烟气通过成品烟道引致屋顶高空排放,排放满足《锅炉大气污染物排放标准》GB13271-2014的相关要求。

2.7 对于采用气体灭火系统的房间设置灭火后的事故排风系统(排风量按换气次数8次/h设计),事故通风的通风机在室内、外便于操作的地点设置电气开关。

2018.12.30《城市地下综合管廊各类管线入廊费和日常维护费收费标准的研究》(王英)

2018.12.30《城市地下综合管廊各类管线入廊费和日常维护费收费标准的研究》(王英)

第一章 城市地下综合管廊入廊费和日常维护费收费标准计算依据

第二章 城市地下综合管廊收费标准测算公式(暂行)
第三章 地下综合管廊有偿使用收费标准案例
CONTENTS
目 录
Contents
1 第一章 城市地下综合管廊入廊费和日常维护
费收费标准计算依据
政策依据
《国务院办公厅关于加 强城市地下管线管理的 指导意见》
《国务院关于加强城市 基础设施建设的意见》
国办发[2015]61号
《国务院办公厅关于加 强城市地下综合管廊建 设的指导意见》
《城市地下综合管廊收费标 准测算公式(暂行)》
第一章 城市地下综合管廊入廊费和日常维护费收费标准计算依据
指导意见 国家发展改革委 住房和城乡建设部关于城市地下综合管廊实行 有偿使用制度的指导意见发改价格[2015]2754号
公式:Wi= C×(1+r)×(k×Bi+(1-k)×Fi)
• Wi—第i种管线单位里程需要交纳的日常维护费。 • C—管廊运营维护成本。 • r—管廊行业平均利润率 。 • k—权重系数,取值范围为0~1。 • Bi—第i种管线的管廊空间占比 。 • Fi—第i种管线管廊附属设施使用强度占比。 • i—参与管廊工程的管线类数。
(五)关于其他成本:因入廊而节省的管线维护和生产经营成本根据给水、供热、 天然气等管线按照各类管线该城市的实际漏损率计算,沿海城市的电力管线可考 虑台风损失。
(六)关于管廊运营维护成本:包括运行费用、维护费用、大中修费用、检测费 用等四项。
(七)关于管廊行业平均利润率:如无管廊行业平均利润率可参考市政行业平均 利润率。
• 其中:Zi —第i种管线的直埋成本:Zi=Z1i+Z2i+Z3i。

地下室综合管线标准(9)doc

地下室综合管线标准(9)doc

目录1.目的2.编制依据3.术语定义4.技术规定4.1总原则4.2专业技术要求4.2.1给排水专业4.2.2空调专业4.2.3电气专业5.管线综合管理要求5.1设计阶段5.1.1设计前期5.1.2设计审核5.1.3设计出图5.2施工阶段5.2.1施工准备5.2.2施工开展5.2.3施工验收综合管线标准(地下室部分)1.0目的使地下室管道施工布置规范、合理有序,在满足建筑使用需求的前提下,减少地下室空间占用率,提高地下室使用空间,提升客户空间感受及楼盘品质,同时避免盲目施工造成的返工,避免施工成本额外增加。

2.0编制依据1.验收规范:《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《自动喷水灭火系统施工及验收规范》(GB50261-2005)《通风与空调工程施工质量验收规范》(GB50243-2002)《建筑电气工程施工质量验收规范》(GB50303-2002)《智能建筑工程质量验收规范》(GB50339-2003)《综合布线系统工程验收规范》(GB 50312-2007)2.以上施工内容的对应设计规范;3.集团和城市公司相关程序文件、标准。

3.0术语定义综合管线的定义:1.强弱电管线:高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽等。

2.给排水管线:给水、雨水、污水、中水、热力(蒸汽、热水)、消防、喷淋、压力排水等管道。

3.空调管线:冷冻冷却管道,通风空调、防排烟等风管。

4.动力管线:燃气等管道。

4.0技术规定4.1总原则1.综合管线的施工不能仅限于满足最低设计高度要求,需紧凑布置,尽最大可能提高地下室使用空间,使空间高度最大化。

2.梁下敷设的第一层管线宜紧贴梁底敷设,桥架顶距梁底净距不宜大于100 mm,其余管线管顶与梁底净距不宜大于50 mm(并排底平敷设管线以最大高度尺寸管线计)。

3.管线敷设位置要求:1)地下室大直径或主干管线应尽可能沿地下室外墙布置,必要时可设置专用的管井,以减少大直径管道对使用空间的影响。

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本地下室综合管线布置标准做法是目前广泛应用于建筑工程领域的一种技术,其主要目的是确保地下室管线的合理布局,提高建筑的使用效率和安全性。

本文将详细介绍地下室综合管线布置的标准做法,包括结构设计、管线布置原则、布置示例、优势以及总结等方面。

一、引言地下室综合管线布置是指在建筑工程中,通过对地下室的管道、线路等进行合理的设计和布局,实现管道线路的安全、可靠和高效运行。

这种技术广泛应用于住宅、商业、工业等建筑领域,对于提高建筑的使用效率和安全性具有重要意义。

二、地下室结构设计地下室结构设计是进行综合管线布置的基础。

在设计时,需要考虑地下室的尺寸、空间形态、承重结构等因素。

通常,地下室结构由地基、承重墙、梁、板等组成,设计时应确保结构的稳定性和承载能力。

三、综合管线布置原则1、合理性:管线的布置应遵循合理的原则,避免交叉和干扰。

应根据管道的性质、用途、重要性等因素进行分类,合理安排管道的走向和布局。

2、经济性:在满足使用要求的前提下,应尽量减少管道的数量和长度,以降低建设成本。

同时,管线的布置应考虑到施工的难易程度和后期维护的便利性。

3、安全性:管线的布置应遵循安全性的原则,特别是对于易燃、易爆、有毒等危险物品的管道,应采取相应的安全措施,确保建筑的安全性。

四、综合管线布置示例以下是一个综合管线布置的示例:1、给排水管道:包括给水管道、排水管道、雨水管道等。

给水管道应布置在地下室顶部较高处,排水管道应布置在地下室底部较低处,雨水管道应与室外排水系统相连。

2、电力管道:包括电源线、照明线、控制线等。

电源线应与其他管道保持一定距离,避免交叉干扰。

照明线和控制线应布置在顶棚内或墙面上。

3、通风管道:包括送风管道和排风管道。

送风管道应布置在顶棚内或墙面上,排风管道应与室外通风口相连。

4、消防管道:包括消火栓管道、喷淋管道等。

消防管道应与其他管道分开布置,确保安全可靠。

五、地下室综合管线布置标准做法的优势地下室综合管线布置标准做法具有以下优势:1、提高建筑的美观度:合理的管线布局可以使地下室的外观更加整洁、美观,提升建筑的整体形象。

地下室综合管线标准

地下室综合管线标准

目录1.目的2.编制依据3.术语定义4.技术规定4.1总原则4.2专业技术要求4.2.1给排水专业4.2.2空调专业4.2.3电气专业5.管线综合管理要求5.1设计阶段5.1.1设计前期5.1.2设计审核5.1.3设计出图5.2施工阶段5.2.1施工准备5.2.2施工开展5.2.3施工验收综合管线标准(地下室部分)1.0目的使地下室管道施工布置规范、合理有序,在满足建筑使用需求的前提下,减少地下室空间占用率,提高地下室使用空间,提升客户空间感受及楼盘品质,同时避免盲目施工造成的返工,避免施工成本额外增加。

2.0编制依据1.验收规范:《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《自动喷水灭火系统施工及验收规范》(GB50261-2005)《通风与空调工程施工质量验收规范》(GB50243-2002)《建筑电气工程施工质量验收规范》(GB50303-2002)《智能建筑工程质量验收规范》(GB50339-2003)《综合布线系统工程验收规范》(GB 50312-2007)2.以上施工内容的对应设计规范;3.集团和城市公司相关程序文件、标准。

3.0术语定义综合管线的定义:1.强弱电管线:高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽等。

2.给排水管线:给水、雨水、污水、中水、热力(蒸汽、热水)、消防、喷淋、压力排水等管道。

3.空调管线:冷冻冷却管道,通风空调、防排烟等风管。

4.动力管线:燃气等管道。

4.0技术规定4.1总原则1.综合管线的施工不能仅限于满足最低设计高度要求,需紧凑布置,尽最大可能提高地下室使用空间,使空间高度最大化。

2.梁下敷设的第一层管线宜紧贴梁底敷设,桥架顶距梁底净距不宜大于100 mm,其余管线管顶与梁底净距不宜大于50 mm(并排底平敷设管线以最大高度尺寸管线计)。

3.管线敷设位置要求:1)地下室大直径或主干管线应尽可能沿地下室外墙布置,必要时可设置专用的管井,以减少大直径管道对使用空间的影响。

地下室综合管线标准

地下室综合管线标准

地下室综合管线标准 The latest revision on November 22, 2020目录1.目的2.编制依据3.术语定义4.技术规定4.1总原则4.2专业技术要求4.2.1给排水专业4.2.2空调专业4.2.3电气专业5.管线综合管理要求5.1设计阶段5.1.1设计前期5.1.2设计审核5.1.3设计出图5.2施工阶段5.2.1施工准备5.2.2施工开展5.2.3施工验收综合管线标准(地下室部分)1.0目的使地下室管道施工布置规范、合理有序,在满足建筑使用需求的前提下,减少地下室空间占用率,提高地下室使用空间,提升客户空间感受及楼盘品质,同时避免盲目施工造成的返工,避免施工成本额外增加。

2.0编制依据1.验收规范:《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《自动喷水灭火系统施工及验收规范》(GB50261-2005)《通风与空调工程施工质量验收规范》(GB50243-2002)《建筑电气工程施工质量验收规范》(GB50303-2002)《智能建筑工程质量验收规范》(GB50339-2003)《综合布线系统工程验收规范》(GB50312-2007)2.以上施工内容的对应设计规范;3.集团和城市公司相关程序文件、标准。

3.0术语定义综合管线的定义:1.强弱电管线:高低压、动力、照明、通信、广播、电视、楼宇自控、安全防范、电梯、计算机网络等各种强弱电控制系统管线、导线敷设管路、桥架、金属线槽等。

2.给排水管线:给水、雨水、污水、中水、热力(蒸汽、热水)、消防、喷淋、压力排水等管道。

3.空调管线:冷冻冷却管道,通风空调、防排烟等风管。

4.动力管线:燃气等管道。

4.0技术规定4.1总原则1.综合管线的施工不能仅限于满足最低设计高度要求,需紧凑布置,尽最大可能提高地下室使用空间,使空间高度最大化。

2.梁下敷设的第一层管线宜紧贴梁底敷设,桥架顶距梁底净距不宜大于100 mm,其余管线管顶与梁底净距不宜大于50 mm(并排底平敷设管线以最大高度尺寸管线计)。

地下管线审批实施方案最新

地下管线审批实施方案最新

地下管线审批实施方案最新地下管线审批实施方案是指对地下管线工程进行审批和实施的一系列措施和规定。

地下管线工程是指埋设在地下的输送液体、气体、固体等物质的管道工程,包括石油、天然气、水、电力、通信、热力等管线工程。

地下管线的审批实施方案对于保障工程质量、安全生产和环境保护具有重要意义。

下面将围绕地下管线审批实施方案最新的内容进行详细介绍。

首先,地下管线审批实施方案最新的内容包括对地下管线工程的规划设计、施工施工、监理检测、验收和运行维护等环节进行了全面的规定。

在规划设计阶段,要求相关单位应充分考虑地下管线工程的环境影响,合理确定管线走向和埋设深度,确保工程的安全性和可持续性。

在施工实施阶段,要求严格按照设计图纸和施工方案进行施工,确保管线的质量和安全。

在监理检测阶段,要求监理单位对施工过程进行全程监督和检测,及时发现并纠正施工中存在的质量问题。

在验收和运行维护阶段,要求相关单位对已建成的地下管线工程进行验收,并制定详细的运行维护方案,确保管线的安全运行。

其次,地下管线审批实施方案最新的内容还包括对地下管线工程的安全管理、环境保护和应急预案等方面进行了进一步完善。

在安全管理方面,要求相关单位建立健全的安全管理制度,加强对施工人员的安全教育和培训,确保施工现场的安全生产。

在环境保护方面,要求相关单位采取有效措施减少地下管线工程对周边环境的影响,并对施工过程中产生的污染物进行有效处理。

在应急预案方面,要求相关单位制定详细的应急预案,建立应急救援队伍,做好应急处置准备工作,以应对可能发生的事故和突发事件。

最后,地下管线审批实施方案最新的内容还对相关责任单位和个人的监督检查、违法违规行为的处罚和奖励等方面进行了具体规定。

要求相关监管部门加强对地下管线工程的监督检查,对发现的违法违规行为及时进行处理,并依法追究相关责任人的责任。

同时,对于在地下管线工程建设和管理过程中表现突出的单位和个人,要给予适当的奖励和表彰,激励他们为地下管线工程的安全生产和环境保护作出更大的贡献。

地下室综合管线布置标准做法完整版本

地下室综合管线布置标准做法完整版本
梁之间的水平间距,以保证其他管线与主风管、给水主管交叉时,有足够的空间从上方翻越。
管道等与结构梁水平间距
风管在图纸深化时距梁宜预留0.8~1米距 离,便于管线交叉时桥架、水管有足够的 空间进行翻越
管道等与结构梁水平间距
给水管道距梁宜预留不小于0.5米距离,便 于管道交叉时桥架等有足够空间进行翻越
工程管控
关注点如下: 1水管与桥架交叉位置,应保证“电上水下”安装 2主风管、给水主管、主桥架等应尽量沿车位上方布置 3主风管、给水主管等与结构梁水平间距满足要求 4机电管网不应穿越防火卷帘门上方

工程管控
二、综合管网布置要点
2.8、给水管与桥架的位置关系 给水管与桥架不知关系分为两种情况 ,在审图优化时要注意:1同一标高平行布置2上下交
√√
消火栓位置避开车道
工程管控
二、综合管网布置要点
2.4、结构核查 结构核查主要包括以下内容:建筑层高、结构主次梁高、楼板后福、梁底净高等。
经结构核查后可清晰了解地下室各区域梁底净高状况,摸排结构不利位置。对于地下室净高较 低处和结构最不利处重点关注,尽量调整管网绕过该区域位置,如无法调整则对此区域管网进 行重点排查,合理布置。
说明:L1,L2,L3≤30m;L4+L5≤30 本防烟分区内最不利点距排烟口不超过30m
风管于车道、车位布置关系: 风管可按上述最不利点排
烟距离要求适当调整,因车道 净高要求高于车位,故风管尽 量避开主车道布置,宜在车位 上方安装
风管位于车位上方 车道无风管布置
工程管控
二、综合管网布置要点
2.10、主风管、给水管道等与结构梁水平间距要求 主风管、给水主管等大管在进行综合布置应与结构图进行叠加,调整主风管、给水管道等与结构

综合地下管线数据格式标准

综合地下管线数据格式标准

地方标准综合地下管线数据格式标准常熟市规划局2012年7月修改说明1、将数据库中的管点信息表分为总表与分表,使各类管点信息表和各类管段信息表一一对应,方便今后数据的更新和维护。

2、对图上点号,外业点号的命名方式进行了更改,管点信息表中添加了图幅号字段,管段信息表中的“起点点号”、“终点点号”使用拓扑关系中管线的起点及终点的物探点号。

3、在各管点及管段信息表中,红色的字段为采集时必须采集并填写的,绿色的字段中的值可通过软件计算得出或可用其它方式加入值。

目录1 围 (1)2 规范性引用文件 (1)3 基本规定 (1)4 文件要求 (1)4.1 文件格式规定 (1)4.2专业图形文件命名规则 (1)4.3综合图文件命名规则 (2)4. 4管线成果表文件命名规则 (2)4. 5管线图分层规定 (3)4.6管线点编号规则 (6)4.7管段的编码规则 (7)4.8提交数据说明 (7)5 数据结构 (2)5.1 数据库表索引 (2)5.2 数据库表结构 (3)附表1 要素类型命名字典表 (27)附表2 管线类型字典表 (27)附表3 构筑物类型字典表 (28)附表4 附属物类型字典表 (29)附表5 管点类型字典表 (40)附表6 管线埋设类型字典表 (48)附表7 权属单位字典表 (49)附表8 管段位置字典表 (50)附表9 道路名称字典表 (50)1 围本标准规定了城市综合地下管线信息化中的基本规定、文件要求和数据结构等。

本标准适用于城市综合地下管线的普查和竣工测量。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

CJJ61-2003 城市地下管线探测技术规程GB 50289-98 城市工程管线综合规划规范CJJ103-2004 城市地理空间框架数据标准CJJ100-2004 城市基础地理信息系统技术规范CJJ/T8-2011 城市测量规范3 基本规定3.1管线探测与资料编制应采用常熟市城市坐标系统及1985年国家高程基准系统,并由城市勘测管理部门统一提供测量控制资料,常熟市规划局提供1:500、1:1000数字地形图。

地下室综合管线布置办法

地下室综合管线布置办法

地下室管线综合布置方案地下室管线综合布置方案根据地下室水、电、通风设计图纸要求及施工现场实际情况制定本方案。

一、总则有压管道让无压管道、小管让大管、各种管道分层布置原则;满足地下室净高保证2.4m,车道入口等公共部位的管路尽量减少或靠墙边(角)敷设,大空间内各类消防管道要求上翻,以保证空间使用功能及管线布置的合理美观。

二、各种管线具体布置如下:1、喷淋、消火栓主管:D(max)=159mm,紧贴梁底安装,支、吊架采用L50*5角钢现场制作。

其占用空间:209mm,位置走向按图施工。

与电缆桥架、自流排水管交叉处采取下列措施:2、防、排烟风管:风管尺寸按图纸设计,风管顶面离主梁底300mm安装,支、吊架采用L40*5角钢现场制作,位置走向按图施工。

与电缆桥架、消防管道交叉处采取下列措施:3、管道的安装位置应符合设汁要求。

管道的中心线与梁、柱、楼板等的最小距离应符合下表规定。

1、成排主干道(含桥架、风管)三至六根,支架选用10#槽钢;七根及以上采用12.6#槽钢;2、成排主干道(含桥架、风管)两根采用6#槽钢;3、单根DN25、DN32管道支架采用L30*3等边角钢;单根DN40、DN50、DN65管道支架采用L40*4等边角钢,单根80以上管道支架采用L50*5等边角钢;4、消防主管道和直径大于等于80mm的支管道均要求做U型角钢支架并做U型圆钢包箍,直径小于等于65mm的支管道作L型角钢支架并做U型圆钢抱箍;5、风管需严格按照施工规范和相关图集做防晃支架。

6、管道应固定牢固,管道支架或吊架之间的距离不应大于本表的规定。

高,保证同一管路上安装的支架在同一水平面上。

8、成排管道支架布置图(1)双杆多管吊架;下图适用于公称直径15-250mm的水平管道安装。

(2)管路综合布置最小检修间距四、压力管道穿墙(梁)预埋套管定位施工方案1、主要材料及工具:加工好的套管,φ12钢筋,细线,铁钉,油漆,交流电焊机等2、施工工艺:(1)套管定位:①标记:根据施工图纸,用油漆在需要安装套管的梁边模板上对称做好标记。

地下室综合管线施工标准(方案) – 建筑一生

地下室综合管线施工标准(方案) – 建筑一生

地下室综合管线施工标准(方案) –建筑一生方案一:地下室综合管线施工标准(方案)1. 施工准备1.1 现场准备1.1.1 确定地下室管线设计图纸及相关文件。

1.1.2 准备所需的材料和工具。

1.2 安全准备1.2.1 检查施工区域及周围环境,确保安全隐患已排除。

1.2.2 检查相关设备的安全性能。

1.2.3 制定施工安全措施,进行必要的培训和指导。

2. 施工流程2.1 地下室基础施工2.1.1 清理施工区域,确保无障碍。

2.1.2 根据设计图纸进行地下室基础布置,包括排水管道、通风管道等。

2.2 综合管线施工2.2.1 安装主要管道(如水管、电缆等)。

2.2.2 进行管道连接和固定,确保密封性和稳定性。

2.2.3 安装辅助设施(如阀门、检修口等),并进行功能测试。

2.3 管道保护2.3.1 设置管道标志和警示标志,确保管道的可视性和安全。

2.3.2 针对不同管道类型,进行相关的保护措施,如加装保护套管等。

2.3.3 进行管道的绝缘和防腐处理。

3. 施工质量控制3.1 施工验收3.1.1 根据设计要求进行管道的验收。

3.1.2 进行功能和安全性的测试。

3.1.3 检查施工过程中是否存在缺陷和问题,并进行整改。

3.2 施工记录3.2.1 记录施工过程中的关键节点和重要数据。

3.2.2 编制施工日志和施工报告。

3.2.3 随时记录施工变更和补救措施。

4. 法律名词及注释4.1 建筑工程法:指中华人民共和国国家建设工程法律主要法规和规定。

4.2 土建施工安全检查及验收规范:指国家相关标准文件中对土建施工安全检查和验收的规范要求。

本文档涉及附件:1. 地下室管线设计图纸2. 施工材料清单3. 相关设备使用手册本文涉及法律名词及注释:1. 建筑工程法:指中华人民共和国国家建设工程法律主要法规和规定。

2. 土建施工安全检查及验收规范:指国家相关标准文件中对土建施工安全检查和验收的规范要求。

方案二:建筑一生地下室综合管线施工标准1. 施工准备1.1 现场准备1.1.1 根据地下室管线设计图纸确定施工区域范围。
