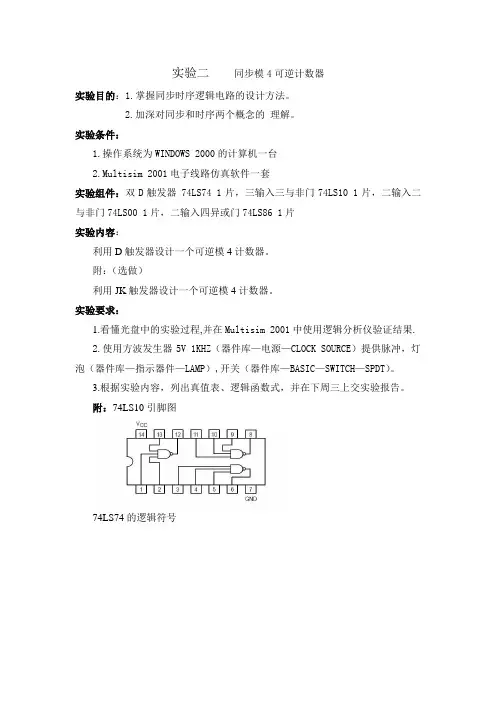

实验二 同步模4可逆计数器
实验二同步模4可逆计数器
实验目的：1.掌握同步时序逻辑电路的设计方法。
2.加深对同步和时序两个概念的理解。
实验条件：
1.操作系统为WINDOWS 2000的计算机一台
2.Multisim 2001电子线路仿真软件一套
实验组件：双D触发器 74LS74 1片，三输入三与非门74LS10 1片，二输入二与非门74LS00 1片，二输入四异或门74LS86 1片
实验内容：
利用D触发器设计一个可逆模4计数器。
附：（选做）
利用JK触发器设计一个可逆模4计数器。
实验要求：
1.看懂光盘中的实验过程,并在Multisim 2001中使用逻辑分析仪验证结果.
2.使用方波发生器5V 1KHZ（器件库—电源—CLOCK SOURCE）提供脉冲，灯泡（器件库—指示器件—LAMP）,开关（器件库—BASIC—SWITCH—SPDT）。
3.根据实验内容，列出真值表、逻辑函数式，并在下周三上交实验报告。
附：74LS10引脚图
74LS74的逻辑符号。
用JK触发器和门电路设计一个4位格雷码计数器
福建农林大学金山学院课程设计报告课程名称：数字逻辑课程设计题目：用JK触发器和门电路设计一个4位格雷码计数器姓名：系：专业：年级：学号：指导教师：职称：2011年6 月29 日用JK触发器和门电路设计一个4位格雷码计数器一、实验目的1、用JK触发器和门电路设计一个4位格雷码计数器。
2、加强对格雷码的认识。
3、熟悉对JK触发器的使用。
4、利用仿真软件Multisim11.0对数字电路进行仿真和实现。
二、仿真软件Multisim介绍（注：因为本课程设计用的是2011年的版本，所以对此进行简单的介绍）⑴仿真软件Multisim11.0：NI Multisim软件是一个专门用于电子电路仿真与设计的EDA工具软件。
作为 Windows 下运行的个人桌面电子设计工具，NI Multisim 是一个完整的集成化设计环境。
NI Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。
学员可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。
NI Multisim软件绝对是电子学教学的首选软件工具。
⑵特点：①直观的图形界面。
②丰富的元器件。
③强大的仿真能力。
④丰富的测试仪器。
⑤完备的分析手段。
⑥独特的射频(RF)模块。
⑦强大的MCU模块。
⑧完善的后处理。
⑨详细的报告。
⑩兼容性好的信息转换。
三、实验步骤（包括设计过程、仿真结果和结果分析）⒈设计过程6 0 1 0 1 07 0 1 0 0 08 1 1 0 0 09 1 1 0 1 0 10 1 1 1 1 0 11 1 1 1 0 0 12 1 0 1 0 0 13 1 0 1 1 0 14 1 0 0 1 0 15 1 0 0 0 1 16 0 0 0 0 0② 按状态转换表的计数顺序可得****3210Q Q Q Q 的卡诺图：从而分别得出*3Q 、*2Q 、*1Q 、*0Q 、C 的卡诺图：③ 由卡诺图得出状态方程和输出方程：*''''''''3313021021032103()()'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =++=+ |*''''''2212031031023102()()'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =++=+*'''11032032023010321(()')(())'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =++=⊕+⊕*'''''''032132132132132103210()'()'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =+++=⊕⊕+⊕⊕'''3210C Q Q Q Q =④ 又JK 触发器的特性方程为：*''Q JQ K Q =+,所以可得驱动方程：''3210J Q Q Q =，'''3210K Q Q Q = ''2310J Q Q Q =，'2310K Q Q Q =1320()'J Q Q Q =⊕，1320()K Q Q Q =⊕ 0321()'J Q Q Q =⊕⊕，0321K Q Q Q =⊕⊕⑤ 由驱动方程可画出逻辑电路图：⒉仿真结果①原理图如下：②部分波形图如下：⑴0000~1101⑵1101~0011③电路状态变化如下：⑴32100000Q Q Q Q=,0C=⑵32100001Q Q Q Q=,0C=⑶32100011Q Q Q Q=,0C=3210⑸32100110Q Q Q Q=,0C=⑹32100111Q Q Q Q=,0C=3210⑻32100100Q Q Q Q=,0C=⑼32101100Q Q Q Q=,0C=3210⑾32101111Q Q Q Q=,0C=⑿32101110Q Q Q Q=,0C=3210⒁32101011Q Q Q Q=,0C=⒂32101001Q Q Q Q=,0C=. '. ⒃32101000Q Q Q Q =,1C =⒊结果分析当3Q 、2Q 、1Q 、0Q 从00001000:完成一个循环时，进位输出C 才为1，其他情况都为0，符合题意要求。
用verilog语言设计四位简单计算器
module jsq(clk,keyin,keyout,leda,ledb,num3);input clk;input [3:0]keyin;output [3:0]keyout;reg [3:0]keyout;output [3:0]leda;reg [3:0]leda;output [3:0]ledb;reg [3:0]ledb;integer clk_klv;output [31:0]num3;always @(posedge clk) //分频clk_klv=clk_klv+1;reg [1:0]keyhang=0; //按键扫描reg [3:0]keynum=0; //最近按键的值reg keyen=0; //按键锁定作用，每次都必须重新按下才有效reg keysign=0; //当前按键的属性，0代表数字，1代表 +-*/=复位reg [7:0]delay=0; //按键消抖reg order2=0; //作用：延迟一个时钟，keyen跳变输出，确保keynum 被赋值always @(posedge clk_klv[10])beginif(order2==0)begincase({keyhang,keyin})6'b00_1110: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h0;order2=1;end end6'b00_1101: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h1;order2=1;end end6'b00_1011: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h2;order2=1;end end6'b00_0111: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h3;order2=1;end end6'b01_1110: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h4;order2=1;end end6'b01_1101: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h5;order2=1;end end6'b01_1011: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h6;order2=1;end end6'b01_0111: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h7;order2=1;end end6'b10_1110: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h8;order2=1;end end6'b10_1101: begin delay=0;if(keyen==0)begin keysign=0;keynum=4'h9;order2=1;end end6'b10_1011: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'ha;order2=1;end end6'b10_0111: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'hb;order2=1;end end6'b11_1110: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'hc;order2=1;end end6'b11_1101: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'hd;order2=1;end end6'b11_1011: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'he;order2=1;end end6'b11_0111: begin delay=0;if(keyen==0)begin keysign=1;keynum=4'hf;order2=1;end enddefault: beginkeyhang=keyhang+1;delay=delay+1;if(delay>=100)keyen=0;endendcasecase(keyhang)0:keyout=4'b1110;1:keyout=4'b1101;2:keyout=4'b1011;3:keyout=4'b0111;endcaseendelsebegin keyen=1;order2=0;endendreg [2:0]order=0; //当前状态integer num1=0,num2=0,num3=0; //第一个，第二个，结果reg [3:0]sign; //+-*/reg [7:0]lednum=100; //显示的数字reg [3:0]in_num=0; //限制显示的数字位，限制在2为：0~99always @(posedge keyen)begincase(order)0: if(keysign) begin sign[3:0]=keynum[3:0];order=order+1; in_num=0;end //在没有按下+-*/之前会存储数字elseif(num1<10000)begin num1=num1*10+keynum;lednum=num1;in_num=in_num+1; end1: if(keysign) begincase(sign)//在没有按下=号之前会存储数字4'ha:num3=num1+num2;4'hb:num3=num1-num2;4'hc:num3=num1*num2;4'hd:num3=num1/num2;endcaselednum=num3+0;order=order+1;endelse if(num2<10000)begin num2=num2*10;num2=num2+keynum;lednum=num2;in_num=in_num+1; endendcaseif(keynum==4'hf)begin order=0;num1=0;num2=0;num3=0;lednum=100;end //复位endalways @(*) //显示函数if(lednum<=99)beginleda=lednum/10;ledb=lednum%10;endelsebeginleda=15;ledb=15;endendmodule。
时序逻辑电路习题解答
5-1 分析图所示时序电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图和时序图。
CLKZ图 题 5-1图解：从给定的电路图写出驱动方程为：00121021()n n nn n D Q Q Q D Q D Q ⎧=⎪⎪=⎨⎪=⎪⎩将驱动方程代入D 触发器的特征方程D Qn =+1，得到状态方程为：10012110121()n n n n n n n n Q Q Q Q Q Q Q Q +++⎧=⎪⎪=⎨⎪=⎪⎩由电路图可知，输出方程为2nZ Q =根据状态方程和输出方程，画出的状态转换图如图题解5-1(a ）所示，时序图如图题解5-1(b ）所示。
题解5-1(a ）状态转换图1Q 2/Q ZQ题解5-1(b ）时序图综上分析可知，该电路是一个四进制计数器。
5-2 分析图所示电路的逻辑功能，写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图。
A 为输入变量。
YA图 题 5-2图解：首先从电路图写出驱动方程为：()0110101()n n n n nD AQ D A Q Q A Q Q ⎧=⎪⎨==+⎪⎩将上式代入触发器的特征方程后得到状态方程()101110101()n n n n n n nQ AQ Q A Q Q A Q Q ++⎧=⎪⎨==+⎪⎩电路的输出方程为：01n nY AQ Q =根据状态方程和输出方程，画出的状态转换图如图题解5-2所示YA题解5-2 状态转换图综上分析可知该电路的逻辑功能为：当输入为0时，无论电路初态为何，次态均为状态“00”，即均复位；当输入为1时，无论电路初态为何，在若干CLK 的作用下，电路最终回到状态“10”。
5-3 已知同步时序电路如图(a)所示，其输入波形如图 (b)所示。
试写出电路的驱动方程、状态方程和输出方程，画出电路的状态转换图和时序图，并说明该电路的功能。
X(a) 电路图1234CLK5678X(b)输入波形 图 题 5-3图解：电路的驱动方程、状态方程和输出方程分别为：00101100011011011, ,n n n n n n n n n nJ X K X J XQ K XQ X Q XQ XQ XQ Q XQ XQ XQ Y XQ ++⎧==⎪⎨==⎪⎩⎧=+=⎪⎨⎪=+=+⎩= 根据状态方程和输出方程，可分别做出1110,n n Q Q ++和Y 的卡诺图，如表5-1所示。
“数字电子技术”作业及答案
第1章作业1.1为了将600份文件顺序编码，如果采用二进制代码，最少需要用几位？如果改用八进制或十六进制代码，则最少各需要用几位？答：二进制代码最少需要10位，八进制最少需要4位，十六进制最少3位.1.4将下列二进制数转换为等值的十进制数。
（1）（101.011）2 ；（3）（1111.1111）2。
答：1、5.375 ; 3、15.93751.5将下列二进制数转换为等值的八进制数和十六进制数。
（2）（1001.1101）2；（4）（101100.110011）2。
答：2、11.64, 9 ; 4、54.63, 261.6将下列十六进制数转换为等值的二进制数。
（1）（8.C）16；（3）（8F.FF）16。
答：1、（10001100）2 ；3、（10001111.11111111）21.9将下列十进制数转换为等值的二进制数和十六进制数。
要求二进制数保留小数点以后4位有效数字。
（2）（188.875）10；（4）（174.06）10。
答：2、10111100.111 B=BC.EH ；4、10101110.0001 B=AE.1H1.14用二进制补码运算计算下列各式。
式中的4位二进制数是不带符号位的绝对值。
如果和为负数，请求出负数的绝对值。
（提示：所用补码的有效位数应足够表示代数和的最大绝对值。
）（2）1101+1011；（4）1101-1011；（6）1011-1101；（8）-1101-1011。
答: 2、补码取5位有效数字和1位符号位001101+001011=0110004、补码取4位有效数字和1位符号位01101+10101=000106、1011-11018、-1101-1011第2章作业2.4已知逻辑函数的真值表如表P2.4（a）、（b）所示，试写出对应的逻辑函数式。
表P2.4（a ） 表P2.4（b ）2.7写出图P2.7（a ）、（b ）所示电路的输出逻辑函数式。
图P2.72.8已知逻辑函数Y 的波形图如图P2.8所示，试求Y 的真值表和逻辑函数式。
4位递增计数器的设计的原理
4位递增计数器的设计的原理
4位递增计数器是一种能够自动递增并输出当前值的电路。
其
原理是利用多个触发器和门电路按照一定规律进行计数。
常见的设计是使用4个D触发器和3个与门实现计数器功能。
具体操作是，首先将4个D触发器的Q输出和清零端分别接
到3个与门的输入端，另一端接上时钟脉冲。
当输入一个时钟脉冲时，第一个触发器的Q输出变为高电平，第二个触发器
的Q输出在第一个触发器的Q输出为高电平的情况下才会变
为高电平，以此类推，最后一个触发器的Q输出变为高电平时，就实现了一次计数。
同时，当第三个与门的输入端都为高电平时，输出一个清零脉冲，将所有触发器的Q输出清零，
实现循环计数。
这样，就可以实现一个4位递增计数器的功能，可以自动计数，方便实用。
制作并仿真一个4位的计数器。该计数器至少具有两个按键,加1按键以及清零按键
成绩实验名称：简单4位计数器仿真实验
一、实验目的
1、了解动态扫描显示的基本原理。
2、能够运用多位数码管显示指定内容。
3、熟悉动态扫描显示方法。
二、实验仪器
三、实验内容
四、实验原理
实验报告
五、实验步骤
1、根据给定的实验要求，分析实验的目的以及实验要求。
2、通过计算机仿真软件Proteus，根据给定电路图设计电路，并绘制电路。
3、复习练习动态扫描显示驱动程序写法，通过程序控制数码显示每一位都不同的数字，
例如“1234”。
4、根据自己所设计的电路，编写控制程序。
5、调试所编写的控制程序，直至程序没有语法错误，可以通过编译。
6、将所编写的无语法错误的程序下载至仿真软件，并进行调试，根据仿真结果，修改程
序。
六、实验程序
#include <reg51.h>
sbit K1=P3^4;
sbit K2=P3^5;
七、实验分析、心得。
数字逻辑电路与系统设计第6章习题及解答
第6章题解：6.1 试用4个带异步清零和置数输入端的负边沿触发型JK 触发器和门电路设计一个异步余3BCD 码计数器。
题6.1 解：余3BCD 码计数器计数规则为：0011→0100→…→1100→0011→…，由于采用异步清零和置数，故计数器应在1101时产生清零和置数信号，所设计的电路如图题解6.1所示。
CLK13图 题解6.1题6.2 试用中规模集成异步十进制计数器74290实现模48计数器。
题6.2 解：6.3 试用D 触发器和门电路设计一个同步4位格雷码计数器。
题6.3 解：根据格雷码计数规则，Q 3 Q 2Q 1 Q 0计数器的状态方程和驱动方程为:1333031210122202131011110320320100321321321321n n n n n n n nn n n n n n n n n n n n n n n n n n n n n n n n n n n n n n Q D Q Q Q Q Q Q Q Q D Q Q Q Q Q Q Q QD Q Q Q Q Q Q Q QQ D Q Q Q Q Q Q Q Q Q Q Q Q ++++==++==++==++==+++按方程画出电路图即可，图略。
题 6.4 解：反馈值为1010。
十一进制计数器6.5 试用4位同步二进制计数器74163实现十二进制计数器。
74163功能表如表6.4所示。
题 6.5 解：可采取同步清零法实现。
电路如图题解6.5所示。
题 6.6 解： 当M=1时：六进制计数器 当M=0时：八进制计数器图题解6.5图题解6.56.7 试用4位同步二进制计数器74163和门电路设计一个编码可控计数器，当输入控制变量M=0时，电路为8421BCD 码十进制计数器，M=1时电路为5421BCD 码十进制计数器，5421BCD 码计数器状态图如下图P6.7所示。
74163功能表如表6.4所示。
图 P 6.7Q 3Q 2Q 1Q 01010题6.7 解：实现8421BCD 码计数器，可采取同步清零法；5421BCD 码计数器可采取置数法实现，分析5421BCD 码计数规则可知，当21Q =时需置数，应置入的数为：32103000D D D D Q =。
四位数字的电子锁电路数电课程设计word精品
四位数字的电子锁电路设计1四位数字的电子锁设计1.1电路原理系统框图1.2方案的比较1.2.1方案一总电路图：图2方案一总电路图图1电路原理框图原理说明：由数字开关与译码器输入密码，按键输入触发接成环形计数器的移位寄 存器，计数器记录密码输入个数来和控制各锁存器时钟端来使显示稳定，四位锁存 器时钟开关按下，74LS175存储密码，之后4个锁存器依次检测四个等于信号的输出， 若依次为一，则正确，否则错误。
计数器控制一次输入密码个数最多为四，超过则 错误。
密码比较使用74LS85四位数值比较器级联，只能依次输入正确密码触发74IS74 给信号输出正确密匙，输出结果驱动由传输门控制密码子正确是的开锁显示，正确 密码则led 灯亮解锁，反之蜂鸣器发出警报.1.1.2方案二总原理图：原理说明：如上电路图所示，由数字开关与译码器输入密码，分配器和锁存器分配 数据显示在数码管上，计数器记录密码输入个数来控制数据分配和控制各锁存器时 钟端来使显示稳定，四位锁存器时钟开关按下，74LS175存储当前，密码比较使用图3方案二的总电路图74LS85四位数值比较器级联，输出结果驱动由传输门控制密码子正确是的开锁显示, 以及密码错误的蜂鸣器报警。
1.3方案的选择两个方案相同之处：使用了编码器及反相器作为密码输入部分，用与非门进行电路输入错误信号是的封锁，密码检测部分都用了74IS85比较器用来对二次密码的检测和比较。
两方案制作都需要一定量芯片，制作成本较高；不同之处：方案一具备完备功能，满足实验全部要求，线路中用了网络标号做线路连接，使电路图简单美观，输入部分用了移位寄存器对输入信号移位已输入四位密码；方案二初步功能虽具备，但电路封锁后仍可改变末尾密码，有弊端，且整个电路图接线复杂，难制作出实物，用的是数据分配器对输入密码进行分配，74IS175对信号进行多次储存，计算复杂。
综合比较两方案，选择方案一为佳。
2整体设计方案的分析2.1输入单元电路电路图示：图4输入单元电路图原理说明：信号输入数J1开关，经74IS147编码器及反相器向储存器传输转化为二进制数，同时有方向加载个八位与非门及74IS194移位寄存器进行封锁及移位，74IS161计数器计数对数字输入信号进行计数，开关space对寄存器预置数，初始值为1000,开关w打开切断寄存器清除端低电平，输出低电平，不进行数字移位而由检测装置移位检测。
数字逻辑电路与系统设计[蒋立平主编][习题解答]【甄选文档】
![数字逻辑电路与系统设计[蒋立平主编][习题解答]【甄选文档】](https://img.taocdn.com/s3/m/e8e76fe0844769eae109ed24.png)
数字逻辑电路与系统设计[蒋立平主编][习题解答]第4章习题及解答4.1 用门电路设计一个4线—2线二进制优先编码器。
编码器输入为3210A A A A ，3A 优先级最高，0A 优先级最低，输入信号低电平有效。
输出为10Y Y ，反码输出。
电路要求加一G 输出端，以指示最低优先级信号0A 输入有效。
题4.1 解：根据题意，可列出真值表，求表达式，画出电路图。
其真值表、表达式和电路图如图题解4.1所示。
由真值表可知3210G A AA A =。
(a)0 0 0 00 0 0 10 0 1 00 0 1 10 1 0 00 1 0 10 1 1 00 1 1 11 0 0 0 1 0 0 11 0 1 01 0 1 11 1 0 01 1 0 11 1 1 01 1 1 10000000000000000000000000010100011111010110000103A 2A 1A 0A 1Y 0Y G真值表1Y 3A 2A 1A 0Y GA 00 01 11 100010001111000000001101113A 2A 1A 0A 03231Y A A A A =+00 01 11 1000000011110001000011103A 2A 1A 0A 132Y A A =(b) 求输出表达式(c) 编码器电路图图 题解4.14.3 试用3线—8线译码器74138扩展为5线—32线译码器。
译码器74138逻辑符号如图4.16（a ）所示。
题4.3 解：5线—32线译码器电路如图题解4.3所示。
ENA 0A 1A 2A 3A 4图 题解4.34.5写出图P4.5所示电路输出1F 和2F 的最简逻辑表达式。
译码器74138功能表如表4.6所示。
&01234567BIN/OCTEN &CB A 421&F 1F 2174138图 P4.5题4.5解：由题图可得：12(,,)(0,2,4,6)(,,)(1,3,5,7)F C B A m A F C B A m A====∑∑4.7 试用一片4线—16线译码器74154和与非门设计能将8421BCD 码转换为格雷码的代码转换器。
4位计数器逻辑电路
4位计数器逻辑电路以下是四位计数器逻辑电路的一个常见设计：四位计数器是一个用于计数和显示0到15之间的数值的电路。
它由四个单独的计数器组成，每个计数器负责计数一个十六进制位。
设计的逻辑电路包括以下组件：1.时钟源：提供稳定的时钟信号，用于驱动计数器计数。
可以使用一个时钟发生器或外部时钟源。
2.4个D触发器：每个触发器都负责存储一个十六进制位的计数值。
D触发器接收时钟信号和使能信号，根据时钟信号的上升沿更新和存储计数值。
3.4-1多路复用器（MUX）：用于选择并显示当前计数值的四个十六进制位。
多路复用器的输入连接到每个D触发器的输出，根据计数器的使能信号选择一个输出作为显示。
4.七段数码管（或其他显示设备）：用于显示选中的计数值。
根据控制信号，对应的段会被点亮，显示相应的十六进制数。
工作原理如下：1.初始状态为0。
所有D触发器的输入和使能信号接收到适当的值。
2.当时钟信号的上升沿到达时，D触发器根据当前输入状态更新其输出状态。
3.计数器使能信号决定了计数器是否开始计数。
如果使能信号为高电平，则触发器开始计数；如果为低电平，则保持当前计数值不变。
4.当计数器达到15（或其他最大计数值）时，触发器的输出将被重置为0，并从头开始重新计数。
5.通过多路复用器的选择信号，将当前计数器的输出连接到对应的数码管，显示当前计数值。
这是一个简单的四位计数器的逻辑电路，可以根据特定需求进行扩展和定制。
实际设计中可能会有其他的功能和控制信号，但以上是一个基本的工作原理示例。
数字逻辑4位二进制加法计数器的设计
实验4：4位二进制加法计数器的设计
实验者：
地点：宿舍
时间：
硬件：PC 主要软件： Quartu s Ⅱ 9.1
4．1 实验目的
通过实验加深对计数器工作原理的理解，掌握实际工程中采用的基本设计方法。
4．2 实验内容
（1）在Quarturs Ⅱ9.1设计环境下，用J-K 触发器设计一个4位二进制同步加法计数器，并进行仿真。
（2）改用标准参数化模块(LPM)功能库lpm_counter 模块实现同一功能。
4．3 原理提示
计数器： 对CLK 脉冲（称为“计数脉冲”）进行计数，计数值一般就是电路的状态值。
计数器的框图如图4-1所示。
CLK ： 计数脉冲。
每来一个CLK 脉冲，计数值加1（或减1）。
CLR ： 计数值清零控制端。
当CLR 有效时，计数值被强制置0。
LOAD ：置数控制端。
当LOAD 有效时，计数值被强制置为指定的值。
计数器
Q 3 Q 2 Q 1 Q 0 LOAD
CLR
CLK
图4-1 计数器框图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
福建农林大学金山学院
课程设计报告
课程名称：数字逻辑
课程设计题目：用JK触发器和门电路设计一个4位
格雷码计数器
姓名：
系：
专业：
年级：
学号：
指导教师：
职称：
2011年6 月29 日
用JK触发器和门电路设计一个4位格雷码计数器
一、实验目的
1、用JK触发器和门电路设计一个4位格雷码计数器。
2、加强对格雷码的认识。
3、熟悉对JK触发器的使用。
4、利用仿真软件Multisim11.0对数字电路进行仿真和实现。
二、仿真软件Multisim介绍
（注：因为本课程设计用的是2011年的版本，所以对此进行简单的介绍）⑪仿真软件Multisim11.0：NI Multisim软件是一个专门用于电子电路仿真与设计的EDA工具软件。
作为 Windows 下运行的个人桌面电子设计工具，NI Multisim 是一个完整的集成化设计环境。
NI Multisim计算机仿真与虚拟仪器技术可以很好地解决理论教学与实际动手实验相脱节的这一问题。
学员可以很方便地把刚刚学到的理论知识用计算机仿真真实的再现出来，并且可以用虚拟仪器技术创造出真正属于自己的仪表。
NI Multisim软件绝对是电子学教学的首选软件工具。
⑫特点：①直观的图形界面。
②丰富的元器件。
③强大的仿真能力。
④丰富的测试仪器。
⑤完备的分析手段。
⑥独特的射频(RF)模块。
⑦强大的MCU模块。
⑧完善的后处理。
⑨详细的报告。
⑩兼容性好的信息转换。
三、实验步骤（包括设计过程、仿真结果和结果分析）
⒈设计过程
② 按状态转换表的计数顺序可得****3210Q Q Q Q 的卡诺图：
从而分别得出*3Q 、*2Q 、*1Q 、*0Q 、C 的卡诺图：
③ 由卡诺图得出状态方程和输出方程：
*''''''''3313021021032103()()'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =++=+
|*''''''2212031031023102()()'Q Q Q Q Q Q QQ Q QQ Q Q QQ Q =++=+
*'''11032032023010321(()')(())'Q QQ Q Q Q Q Q Q Q Q Q Q Q Q Q Q =++=⊕+⊕
*'''''''032132132132132103210()'()'Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q Q =+++=⊕⊕+⊕⊕'''3210C Q Q Q Q =
④ 又JK 触发器的特性方程为：*''Q JQ K Q =+,所以可得驱动方程：
''3210J Q Q Q =，'''3210K Q Q Q =
''2310J Q QQ =，'2310K Q QQ =
1320()'J Q Q Q =⊕，1320()K Q Q Q =⊕ 0321()'J Q Q Q =⊕⊕，0321K Q Q Q =⊕⊕ ⑤ 由驱动方程可画出逻辑电路图：
⒉仿真结果
①原理图如下：
②部分波形图如下：⑴0000~1101
⑵1101~0011
③ 电路状态变化如下： ⑴32100000Q Q Q Q =,0C =
⑵32100001Q Q QQ =,
0C =
⑶32100011Q Q QQ =,
0C =
3210
⑸32100110Q Q Q Q =,0C =
⑹32100111Q Q QQ =,
0C =
3210
⑻32100100Q Q Q Q =,0C =
⑼32101100Q Q QQ =,
0C =
3210
⑾32101111Q Q QQ =,0C =
⑿32101110Q Q QQ =,0C =
3210
⒁32101011Q Q QQ =,0C =
⒂32101001Q Q QQ =,0C =
⒃32101000Q Q QQ =,1C =
⒊结果分析
当3Q 、2Q 、1Q 、0Q 从00001000 完
时，进位输出C 才为1，其他情况都为0，符合题意要求。
四、实验总结
通过这次课程设计，我进一步的学习了仿真软件Multisim 11.0的相关功能，对其里面的电子元件也有了更深入的了解。
在整个电路设计的过程中，我学习了格雷码的使用以及JK 触发器的知识，再一次复习了真值表和卡诺图的使用。
同时自身的分析问题能力和动手画图能力也得到了提高。
