供配电技术期末复习资料
供配电技术1(专科) 期末考试试题及参考答案
复习题简答题：1、电力负荷分级的依据是什么？各级电力负荷对供电有何要求？答：电力负荷根据对供电可靠性的要求及中断供电在政治、经济上造成的损失或影响的程度进行分级，并针对不同的负荷等级确定其对供电电源的要求。
一级负荷应由两个电源供电，当一个电源发生故障时，另一个电源不至同时受到损坏。
容量在200kW以上或有高压用电设备时，应采用两个高压电源或自备柴油发电机供电。
特别重要的负荷还必须增设应急电源；二级负荷的供电系统应做到当电力变压器或线路发生常见故障时，不至中断供电或中断供电能及时恢复，宜由两个回路供电；三级负荷对供电无特殊要求，采用单回路供电。
2、什么是负荷持续率？简述用电设备工作制的种类及各有哪些特征。
答：负荷持续率为一个周期内工作时间与工作周期的百分比，用来表征断续周期工作制的设备的工作特性。
用电设备的工作制：长期连续工作制，这类设备长期连续运行，负荷比较稳定，在工作时间内，电器载流导体能达到稳定的温升；短时工作制，这类设备的工作时间比较短，而停歇时间相对较长，在工作时间内，电器载流导体不会达到稳定的温升，断电后却能完全冷却；断续周期工作制，这类设备周期性地工作—停歇—工作，如此反复运行，可用负荷持续率来表征其工作特性。
3、常见的照明方式和照明种类有哪些？答：照明方式是指照明灯具按其布局方式或使用功能而构成的基本形式。
可分为一般照明、分区一般照明、局部照明和混合照明四种。
通常按照明功能将照明种类分为正常照明、应急照明、值班照明、警卫照明、障碍标志照明、装饰照明和景观照明七种。
4、电力系统中功率因数过低会造成哪些后果？怎样提高功率因数？答：电力系统中的输、配电线路及变压器和大部分的电能用户具有电感性质，从电源吸收无功功率，从而造成功率因数过低，会造成电能损耗和电压损耗，使变压器等设备使用效率相应降低。
补偿措施包括提高自然功率因数，包括正确选择变压器容量和台数、减少供电线路感抗和尽量采用同步电动机等；采用电力电容器进行补偿，可采用在变电所低压侧集中补偿的方式或对无功负荷较大的设备进行就地补偿。
供配电期末复习题及答案(精品).docx
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量•供电电压允许偏差》规定：10kV及以下二相供电电压允许偏差为（B） A. ±10% B. ±7% C. ±5% D. +7%, -10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的方倍5、我国llOkV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A,不接地B.百接接地C,经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB. 220VC. 380VD. 1000KV7、卜列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A. •级负荷B.二级负荷C,三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P,占的时间为10h,冬日负荷曲线上R占的时间为2h,则年负荷曲线上P,占的时■间为（B）A. 12hB. 2330hC. 2050hD. 4380h3、某厂的年最大负荷为1752RW, T.…为4000h则年平均负荷为（A）A. 800kWB. 19200kWC. 1752kWD. 1010. 87kW4、某电焊机铭牌额定容量S、=42KVA暂载率e、%=60功率因数COS 4>=0. 62,心=0.85,给该电焊机供电的支线负荷Pc为（C）A. 20. 2kWB. 40. 34kWC. 23. 76kWD. 47. 46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A. 0. 78B. 0. 62C. 0. 56D. 0. 446、某厂全年用电量为800X10'kW.h,原功率因数为0. 67,现欲补偿到0. 9,则装设BW—10. 5—14—1型电容器个数为（D）A. 41 个B. 35. 6 个C. 36 个D. 42 个7、变压器的有功功率损耗由__两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征__设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时■工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
供配电期末复习
工厂供配电复习题一、填空题：1我国电力系统110Kv以下的电压级差一般应超过倍；110Kv以下的电压级差一般应超过倍。
2电能质量是表征电能品质的优劣程度的，主要包括和两部分。
3电力系统中，中性点工作方式有、和中性点经消弧线圈接地三种。
4对工厂供配电系统的基本要求是、、、。
5在供配电系统中担负输送、和电能任务的电路称为主电路.也叫做一次电路。
6电流互感器额定副边电流通常为，电压互感器额定副边电压通常为。
7电力电缆从本质上看都是由导电芯线、、三部分组成。
8低压电器是指工作在交流电压V直流电压V及以下的电路中，是最普通的一种用于关闭或切断电路的电器。
9继电保护都是由、、和执行部分三个基本部分组成。
10反时限过电流保护的动作时间与短路电流的大小成。
11年平均雷暴日数不超过15天的地区，叫做。
12低压配电系统，按保护接地的形式分为TN系统、、。
13短路后经过时的短路电流蜂值,是整个短路过程中的最大瞬时电流.这一最大的瞬时短路电流称为。
14低压电器按功能可分为开关电器、、测量电器等。
15交流操作电源供电的继电保护装置主要有、两种操作方式。
16目前的接地方式可以分为、、三类。
17变压器的过负荷能力分为和两种。
18电力电网的基本接线方式有、和环网式接线等三种。
19继电保护装置的基本要求、、、。
20三相交流电力系统中,作为供电电源的发电机和变压器的中性点有三种运行方式:一种是电源中性点，一种是中性点，再有一种是中性点我国220/380V 低压配电系统广泛采用中性点运行方式。
21 发电机额定电压规定高于。
当变压器直接与发电机相连时,其一次绕组额定电压应__________。
当变压器连接在线路上时,其一次绕组额定电压应。
22隔离开关只能通断一定的电流，负荷开关能通断电流，断路器能通断电流。
23互感器的功能是、。
24负荷持续率是指。
25短路的形式有，，，。
26工厂的用电设备按其工作制分为，，。
27配电所的任务是和。
28变压器的事故过负荷能力是以牺牲的寿命为代价的。
供配电工程期末考试复习资料
供配电工程期末考试复习资料一、填空题1．电力用户配电变压器一次侧额定电压等于电网额定电压;二次侧额定电压高于二次电网额定电压 5%~10% ;主要补偿线路电压损失..2.用电设备的额定电压等于电网额定电压..发电机额定电压比同级电网额定电压高 5% ;用于补偿线路电压损失 .. 3．在我国电力系统中;110kV以上高压系统;为降低绝缘要求;多采用中性点直接接地方式..1kV以下的低压配电系统;考虑到单相用户的使用;中性点通常为直接接地方式.. 4．中性点不接地电力系统发生一相接地故障时;中性点对地电压为相电压 ;非故障相对地电压线电压 ;但线电压大小及对称性不变 ;三相电气设备可继续工作2小时 ..5. 10kV供电系统广泛采用中性点不接地系统;当系统发生单相接地故障时;线电压不变 ;三相电气设备继续工作 ..但流过故障点的接地电流数值较大时;就会在接地点间产生断续电弧引起过电压 ;损害另外一相绝缘;可能发展成为两相短路故障..因此该系统应当装设绝缘监测装置;必要时还可装设单相接地保护..6．在中性点不接地的10kV电力系统中;电气设备的绝缘要求必须按线电压电压考虑..若单相接地电容电流超过规定;会产生稳态电弧致使电网出现过电压 ;危及电气设备安全;此时应采取中性点经消弧线圈或不接地的运行方式..7．电力用户10kV供电系统多采用中性点不接地方式；220/380V 多采用中性点直接接地方式;以利于有利于单相供电设备 ..8. 我国电力系统常用的中性点接地方式有中性点不接地;中性点经消弧线圈接地;中性点经直接接地或经小电阻接地..中性点接地方式的选择主要取决于单相接地时供电的连续工作及绝缘等因素..9．中性点不接地的电力系统在正常运行时;各相对地电容电流对称 ;各相对地电压为相电压 ..当发生一相接地故障时;线间电压不变 ;故障相电容电流增大到原来的 3倍 ..10．安全、可靠、经济、优质是对用户供电系统的基本要求..11.根据规范;一级负荷应由两个独立电源电源供电;二级负荷一般应由两路电源供电;三级负荷一般由一路电源供电..二、简答题1．中性点不接地系统在一相接地时有何特点 P72．低压TN系统与TT系统有何异同 P10-P123．什么是低压TN系统 TN系统有几种形式 P104．什么是低压配电TN-S系统作图示意..P11第二章自测题一、填空题1．计算电流是指线路中持续时间 30分钟的最大负荷电流;而尖峰电流是指线路中持续时间 1~2s 的最大负荷电流..按发热条件选择供电系统各元件应采用计算电流 ;而整定过电流保护动作电流则采用尖峰电流 ..2．并联电容器的补偿方式分为三种: 高压集中补偿、低压集中补偿、和分散就地补偿 ..由于电力负荷的变动性;低压并联电容器组的投切方式一般采用低压集中补偿方式..3．计算负荷是根据已知用电设备组逐步向电源进线侧计算逐级计算法确定的;预期不变的持续假想负荷..条件选择供电系统元件的依据..二、计算题1．某用户10/0.38kV变电所供电给5个回路：1回路P N=230kW;K d=0.2;cosφ＝0.6；2回路P N=800kW;K d=0.4;cosφ＝0.7；3回路P N=720kW;K d=0.5;cosφ＝0.8；4回路P N=540kW;K d=0.5;cosφ＝0.7；5回路计算负荷150kW+j120kvar..1试求低压母线总计算负荷P c、Q c、S c、I c KΣ＝0.9；2为使功率因数不小于0.9;则需在低压侧进行补偿的无功容量是多少2．某用户10/0.38kV变电所设有一台变压器;已知低压侧计算负荷为650kW+j800kvar..按规定;高压侧功率因数不得低于0.9..1求补偿前高压侧总计算负荷P c、Q c、S c、I c、cosφ2求在低压侧装设的无功补偿容量Q NC有多大3所选变压器容量S有何变化NT3．某车间380V线路上接有如下设备：冷加工机床电动机7.5kW×3台、4kW×8台、3kW×17台、1.5kW×10台K d＝0.2、cosφ＝0.5；吊车电动机18kW×1台;ε＝15％K d＝0.7、cosφ＝0.7；通风机组1.5kW×2台K d＝0.8、cosφ＝0.8；试1求线路上的计算负荷P c、Q c、S c、I c取K∑=0.93..2若将线路上功率因数提高到0.9;则应安装的无功补偿容量有多大4．某工厂10kV高压配电所供电给4个10/0.4kV车间变电所..已知车间1设备容量P N＝1500kW、K d＝0.6、cosφ＝0.8；车间2设备容量P N＝900kW、K d＝0.7、cosφ＝0.75；车间3设备容量P N＝700kW、K d＝0.5、cosφ＝0.9；车间4设备容量P N＝500kW、K d＝0.6、cosφ＝0.8..试1计算高压配电所总计算负荷P c、Q c、S c、I c KΣ＝0.9;考虑车间变压器损耗.. 2若要求各车间变电所分组补偿使高压侧功率因数达0.9以上;试以车间1为例计算出低压无功补偿容量的大小..6. 某厂10/0.38kV车间变电所供电给3个回路：1回路电动机组;设备总容量2000kW K d＝0.25、cosφ＝0.7；2回路为2台行车;设备总容量14.6kW ε ＝15％ ;K d＝0.85、cosφ＝0.7；3回路为单相电阻炉;容量分别为25kW、10kW、18kW K d＝0.7、cosφ＝1..低压母线上接有补偿电容器组10组;每组15kvar..试1计算该车间变电所0.38kV侧的计算负荷P c、Q c、S c、I c KΣ＝0.93..2计算该车间变电所10kV侧的计算负荷P c、Q c、S c、I c..第三章自测题一、计算题2．某用户变电所装有一台S9-1000/10/0.4kV变压器U k%=6..由上级变电所采用一条5km长的10kV架空线路x0=0.4Ω/km供电..已知上级变电所出口处短路容量为500MVA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的三相短路电流I k;i sh;I sh;I∞;3计算变压器低压侧k-2处的三相短路电流I k;I∞..3．某厂10/0.38kV车间变电所装有一台S9-800变压器U k%=4.5..由厂10kV 高压配电所通过一条0.5km长的10kV电缆x0=0.10Ω/km供电..已知高压配电所母线处三相短路电流I k为2.86kA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的三相短路电流I k;i sh;I sh;I∞;3计算变压器低压侧k-2处的三相短路电流I k;I∞..4．某用户10/0.38kV变电所装有两台SCB10-800变压器;U k%=6..采用一条3km长的10kV电缆供电;x0=0.08Ω/km..已知上级变电所出口处三相短路容量 300～400MVA;试1计算供电系统中各主要元件的电抗标幺值；2计算变压器高压侧k-1处的最大三相短路电流I k;i sh;I sh;I∞;3计算两台变压器分列远行时低压侧k-2处的最小三相短路电流I k;I∞.. 第四章自测题一、填空题1．对一般电器;短路动稳定校验条件是 P55公式3-28 ;热稳定校验条件是 P58公式3-29 ..2．高压隔离开关的功能主要是隔离高压电源 ;但不允许带负荷操作..高压断路器在线路正常时;可用来通断一定的短路电流 ;在线路故障时;用来自动跳闸;切除短路故障 ..3.电流互感器二次侧在工作时不能开路 ;否则铁心磁通剧增 ;温升剧增 ..更为严重的是;二次侧将感应出危险的高压 ..4．熔断器在线路过负荷或短路时;能利用其熔体溶化 ;来切断故障;其保护特性具有工作特性特性..二、简答题1．如何选择和校验高压断路器 P702．高压断路器有何功能与高压负荷开关有何区别 P63-P673. 电流互感器有何功能为什么在工作时;其二次侧不能开路P78-P794. 如何选择校验低压配电线路保护用低压断路器 P98-P995. 什么是低压配电系统的接地故障可采取哪些保护措施 P946. 低压断路器有何功能与低压负荷开关有何区别 P717. 如何选择校验保护变压器的高压熔断器 P718. 电压互感器有何功能若要反应一次系统的零序电压;则电压互感器要接成什么接线方式 P789. 电流互感器常用接线有几种各适用于什么场合 P79三、计算题1．有一条380V电动机配电线路技术数据如下：电动机容量37kW;额定电流70A;直接启动电流倍数为7；线路相线截面为35mm2;25℃时允许载流量为107A;热稳定系数为115;线路三相短路电流为9kA;单相短路电流为3kA..初选保护用低压断路器型号为CM1-100/3;热电磁式脱扣器额定电流I n即长延时脱扣动作电流有50A、80A、100A待定;瞬时脱扣动作电流为12I n;动作时间0.02s;额定短路运行分断能力25kA..试1整定断路器脱扣器动作电流；2校验断路器过电流保护动作灵敏度是否满足要求；3校验断路器开断能力是否合格；4校验断路器过电流保护是否与线路配合；3．某380V TN-C 线路由A点向B、C两点负荷树干式供电..已知AB线段长100m、BC线段长50m..B点负荷为40kW+j30kvar；C点负荷为30kW+j30kvar..线路拟采用VV22-0.6/1-3×70+1×35电缆埋地敷设;允许载流量195A;r0=0.291Ω/km、x0=0.069Ω/km;热稳定系数115..B点三相短路电流12kA;C点单相短路电流4kA..线路首端保护用断路器长延时脱扣器动作电流为160A;瞬时脱扣器动作电流1600A;动作时间0.02s;线路允许电压损失△u al%=5..试1校验该线路选择是否满足发热条件；2校验该线路选择是否满足电压损失条件；3校验该线路选择是否满足短路热稳定条件 ..第五章自测题一、填空题1．变配电所电气主接线是表示电能输送和分配线路电路;对其基本要求是安全、可靠、灵活和经济..2．高压配电网的典型接线方式有放射式、树干式和环式 ..低压配电网除上述三种方式外;还有一种链式 ..二、简答题1．对变电所电气主接线有何基本要求并作简要解释.. P1052. 双回线路－变压器组单元接线和单母线分段接线这两种电气主接线在安全性、可靠性、灵活性和经济性等方面有何不同 P110-P112三、计算题1．某用户10/0.38kV总计算负荷为1100kVA;功率因数已补偿至0.92;其中一二级负荷为650kVA..采用两路10kV电源供电一用一备..试1试选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..2.某用户10kV变电所总计算负荷为1000kW;功率因数0.92;其中二级负荷占总负荷的50％;两路10kV电源可同时供电..试1试选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..3．某用户10/0.38kV变电所装有一台SCB10-630/10/0.4kV变压器;采用一路10kV电源供电;用户自备有低压柴油发电机组一台;容量180kW;作为二级负荷的备用电源..1根据规范;该供电方案是否合理2设计出该变电所10kV侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所0.38kV侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..4.某用户10kV变电所装有4台10/0.4kV变压器;每两台变压器二次侧相互联络;采用两路10kV电源;可同时工作互为备用..1设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；2设计出该变电所其中相互联络的两台变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..5．某工厂拟设1座10kV配电所和4座10/0.38kV车间变电所;所有车间变电所只设1台变压器..工厂由上级变电所采用10kV专线供电;并可从附近公共电网取得一回10kV备用电源..试1设计出该工厂10kV配电所电气主接线图;并简要说明其基本形式和各开关柜的用途；2设计出某车间变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..6.某用户拟建一座10kV变电所;总计算负荷为1200kVA;功率因数0.92;其中二级负荷为500kVA..由附近地区变电所采用1路10kV专线供电..试1选择变电所主变台数及容量；2设计出该变电所变压器一次侧电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出该变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..7. 某用户设有3个车间变电所;其中1号车间变电所装有两台变压器;容量为800kVA;其余变电所变压器容量分别为500kVA、630kVA;全厂设有一座10kV高压配电所;两路高压电源一用一备..已知1号车间变电所有部分二级负荷;其余车间变电所均为三级负荷..试1确定由高压配电所至各车间变电所的高压配电网接线形式；2设计出高压配电所电气主接线图;并简要说明其基本形式和各开关柜的用途；3设计出1号车间变电所变压器二次侧电气主接线图无功补偿可暂不考虑;并简要说明其基本形式和各开关柜的用途 ..第六章自测题一、填空题1．变电所的信号装置按用途可分为有位置信号、事故信号、预告信号三种..2．二次接线按功能分有操作电源回路电气测量回路与绝缘监视装置、高压断路器的控制和信号回路、中央信号装置、继电保护回路以及自动化装置等..3. 小型变电所交流操作电源可从所用变压器或电压互感器取得;但其可靠性受一次系统影响;一般不能直接作为保护的电源;对这种保护通常采用操作方式..二、简答题1．什么是操作电源对其有何要求2. 什么是二次接线与一次接线有何联系第七章自测题一、填空题1．继电保护装置应满足选择性、速动性、可靠性和灵敏度等基本要求..2．过电流保护装置的选择性是通过动作时限按阶梯原则整定获得;其时限特性有定时限过电流保护和反时限过电流保护两种..3. 差动保护是反应变压器两侧故障时产生的不平衡电流而动作的保护装置;当变压器外部短路时;保护变压器的匝间短路;其保护区在变压器一'二次侧所装电流互感器之间 ..二、简答题根据变压器的故障种类及不正常运行状态;变压器一般应设哪些保护P163第八章自测题一、填空题1 SCADA的中文意思是___电网监视控制和数据采集系统___..2．配电自动化主要包含__配电网SCADA系统__、_地理信息系统__、和 __需方管理__等方面..3. 与常规二次系统相比;变配电所综合自动化系统具有功能综合化 ;结构微机化 ;操作监视屏幕化 ;运行管理智能化等优点..二、简答题什么是变配电所的综合自动化 P188第九章自测题一、填空题1．等电位联结是将建筑物电气装置的各外露可导电部分和电气装置外的其他金属可导电部分电位基本相等的一种电气联结;其作用在于_显着降低人体接触电压__ 和_有效消除来自外部的危险电压__..2．雷电在输电线路上产生的冲击波到达变电所时;会产生折射和反射现象;作用在变压器上的电压波值为入射波的 2 倍..3. 雷电对变配电装置的危害可分为三种形式：直接雷击、间接雷击和高压电位引入 ..通常采用避雷针来防护 ;采用避雷器来防护 ______ ..4. 雷电流是一个幅值很大 ;陡度很高的冲击波电流;变电所采用一段进户电缆可以降低雷电流陡度 ..二、简答题1. 避雷器有何功能应如何选用和安装 P2062. 什么是接地按其功能不同可分为几种 P196-P197接地是为保证设备正常工作和人身安全而采取的一种. 保护接地、工作接地、防雷接地、屏蔽接地、防静电接3. 什么是安全保护接地低电压配电系统中的安全保护接地形式有哪几类 P197第十章自测题一、填空题1．决定供电电压质量的主要指标有电压偏差、电压波动、__高次谐波_和三相不平衡..对于用户供电系统;电压调节主要从降低电压线路损失和调整变压器分接头两方面入手..2．电压偏差是指电网实际电压与额定电压之差..电压损失是线路与之差..3．电压波动是指电压在系统电网中作快速短时的变化 ;是由于__负荷急剧变动的冲击负荷所引起的..二、简答题配电变压器对电压偏差有何影响。
电气工程师供配电复习资料

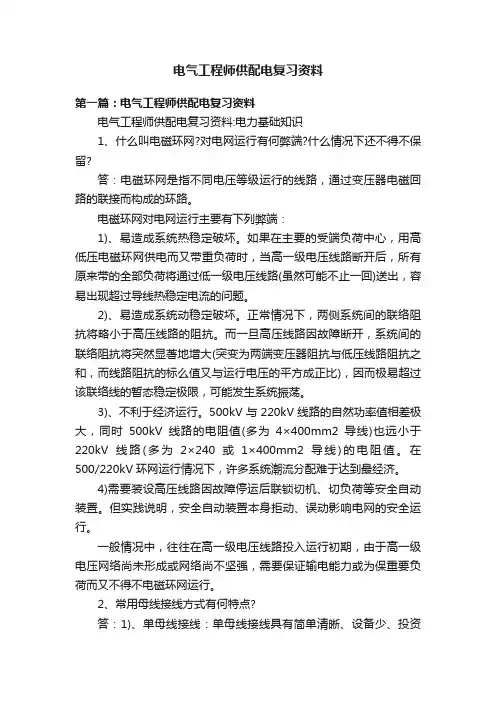

电气工程师供配电复习资料第一篇：电气工程师供配电复习资料电气工程师供配电复习资料:电力基础知识1、什么叫电磁环网?对电网运行有何弊端?什么情况下还不得不保留?答：电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的联接而构成的环路。
电磁环网对电网运行主要有下列弊端：1)、易造成系统热稳定破坏。
如果在主要的受端负荷中心，用高低压电磁环网供电而又带重负荷时，当高一级电压线路断开后，所有原来带的全部负荷将通过低一级电压线路(虽然可能不止一回)送出，容易出现超过导线热稳定电流的问题。
2)、易造成系统动稳定破坏。
正常情况下，两侧系统间的联络阻抗将略小于高压线路的阻抗。
而一旦高压线路因故障断开，系统间的联络阻抗将突然显著地增大(突变为两端变压器阻抗与低压线路阻抗之和，而线路阻抗的标么值又与运行电压的平方成正比)，因而极易超过该联络线的暂态稳定极限，可能发生系统振荡。
3)、不利于经济运行。
500kV与220kV线路的自然功率值相差极大，同时500kV线路的电阻值(多为4×400mm2导线)也远小于220kV线路(多为2×240或1×400mm2导线)的电阻值。
在500/220kV环网运行情况下，许多系统潮流分配难于达到最经济。
4)需要装设高压线路因故障停运后联锁切机、切负荷等安全自动装置。
但实践说明，安全自动装置本身拒动、误动影响电网的安全运行。
一般情况中，往往在高一级电压线路投入运行初期，由于高一级电压网络尚未形成或网络尚不坚强，需要保证输电能力或为保重要负荷而又不得不电磁环网运行。
2、常用母线接线方式有何特点?答：1)、单母线接线：单母线接线具有简单清晰、设备少、投资小、运行操作方便且有利于扩建等优点，但可靠性和灵活性较差。
当母线或母线隔离开关发生故障或检修时，必须断开母线的全部电源。
2)双母线接线：双母线接线具有供电可靠，检修方便，调度灵活或便于扩建等优点。
但这种接线所用设备多(特别是隔离开关)，配电装置复杂，经济性较差;在运行中隔离开关作为操作电器，容易发生误操作，且对实现自动化不便;尤其当母线系统故障时，须短时切除较多电源和线路，这对特别重要的大型发电厂和变电所是不允许的。
(完整word版)供配电考试复习资料

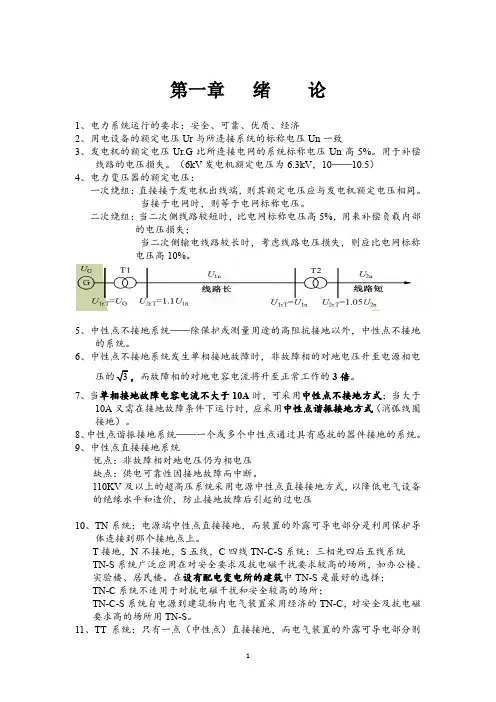

第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。
用于补偿线路的电压损失。
（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。
当接于电网时，则等于电网标称电压。
二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。
5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。
6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。
7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。
8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。
9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。
110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。
T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。
在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。
11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。
《供配电技术》习题含解答（大学期末复习资料）
《供配电技术》习题含解答（⼤学期末复习资料）模块测试卷⼀答案⼀、填空题（30%）1. 把由各种类型发电⼚中的发电机、升降压变压器、输电线路和电⼒⽤户连接起来的⼀个发电、输电、变电、配电和⽤电的统⼀的整体称为电⼒系统2. ⽔⼒发电⼚主要分为堤坝式⽔⼒发电⼚、引⽔式⽔⼒发电⼚和混合式⽔⼒发电⼚。
3. 根据变电所在电⼒系统中所处的地位和作⽤，可分为枢纽变电所、中间变电所、地区变电所、⼯⼚企业变电所和终端变电所。
4. 配电⽹电压等级为110kV及以下，其中电压等级为3kV～110kV的，称为⾼压配电⽹；配电变压器低压侧引出的0.4kV配电⽹，称为低压配电⽹。
5. 通常电压在1kV以下的称为低压，1 kV到10 kV的称中压，⾼于10 kV低于330 kV 的称⾼压。
6. 对⼤中型⼯⼚来说，通常来说采⽤35~110 kV作为供电电压，⽽对于中⼩型⼯⼚来说，通常来说采⽤6 kV、10 kV作为供电电压。
7. 电压偏差是指电⽓设备的实际端电压与其额定电压之差，通常⽤它对额定电压的百分⽐来表⽰。
8. 根据⽤户的重要程度及对供电可靠性的要求，可将电⼒负荷分为三级。
9. 供配电系统⼀般由⼯⼚降压变电所（或称为⼯⼚总降压变电所）、⾼压配电线路、车间变电所、低压配电线路和⽤电设备组成。
⼆、判断题（20%）1. 电⼒系统就是电⽹。
（×）2. 核能发电⼚的发电过程是核裂变能→热能→电能。
（×）3. 变电所的作⽤是接受电能和分配电能。
（×）4. 把将交流电变换为直流电，或把直流电变换为交流电的场所，称为变流所。
（√ ）5. ⼯⼚总降压变电所是把35kV～110kV电压降压为1kV电压向车间变电所供电。
（×）6. 电⼒⽹按电压⾼低和供电范围的⼤⼩可分为地⽅电⽹、区域电⽹、超⾼压电⽹。
（√ ）7. ⼆级负荷对供电⽆特殊要求。
（×）8.中性点直接接地或经低电阻接地系统称为⼤接地电流系统。
供配电期末复习题及答案
《供配电技术》复习资料第一章1、平均额定电压的应用场合为（B）A.受供电设备B.线路C.变压器D.以上全部2、电能的质量标准是（A）A.电压、频率、波形B.电压、电流、频率C.电压、电流、波形D.电压、电流、功率因数3、国家标准GB12325-90《电能质量·供电电压允许偏差》规定：10kV及以下三相供电电压允许偏差为（B） A.±10% B.±7% C.±5% D.＋7%，－10%4、中性点不接地的电力系统当发生单相接地时，正常相对地电压（D）A.升高为原来的3倍B.降低为原来的3倍C.降低为原来的倍D.升高为原来的倍5、我国110kV及以上的超高压系统的电源中性点，通常采用运行方式为（B）A.不接地B.直接接地C.经消弧线圈接地D.随便6、我们通常以（A）为界线来划分高压和低压。
A.1000VB.220VC.380VD.1000KV7、下列四个概念中，其中（D）所包含的范围最大。
A.区域网B.地方网C.工厂供电系统D.电力系统第二章1、如果中断供电将在政治、经济上造成较大损失的称为（B）A.一级负荷B.二级负荷C.三级负荷D.保安负荷2、南方某厂的夏日负荷曲线上P1占的时间为10h，冬日负荷曲线上P1占的时间为2h，则年负荷曲线上P1占的时间为（B）A.12hB.2330hC.2050hD.4380h3、某厂的年最大负荷为1752kW,T max为4000h则年平均负荷为（A）A.800kWB.19200kWC.1752kWD.1010.87kW4、某电焊机铭牌额定容量S N=42KVA暂载率εN%=60功率因数COSφ=0.62，ηN=0.85，给该电焊机供电的支线负荷P C为（C）A.20.2kWB.40.34kWC.23.76kWD.47.46kW5、某工厂全年用电量为：有功电度600万度，无功电度748万度，则该厂的平均功率因数为（B）A.0.78B.0.62C.0.56D.0.446、某厂全年用电量为800×104kW.h,原功率因数为0.67，现欲补偿到0.9，则装设BW--10.5--14--1型电容器个数为（D）A.41个B.35.6个C.36个D.42个7、变压器的有功功率损耗由___两部分组成（B）A.有功损耗和无功损耗B.铁损和铜损C.电阻损耗和电抗损耗D.以上都不对8、负荷持续率表征___设备的工作特性（C）A.连续工作制B.短时工作制C.反复短时工作制D.长期工作制9、尖峰电流是指持续时间为__的短时最大负荷电流。
供配电期末复习题答案
供配电期末复习题答案一、单项选择题1. 供配电系统中，电压等级通常分为高压、中压和低压，其中低压系统通常指的是电压不超过（）。
A. 1000VB. 380VC. 220VD. 110V答案：C2. 在三相四线制供电系统中，中线的作用是（）。
A. 传输电流B. 传输电压C. 保持三相平衡D. 接地保护答案：D3. 配电网的功率损耗主要由哪两个因素决定？（）A. 电流和电压B. 电压和电阻C. 电流和电阻D. 电流和功率答案：C二、多项选择题1. 以下哪些设备属于变电站的主要设备？（）A. 变压器B. 断路器C. 隔离开关D. 电容器答案：ABC2. 配电网的电压调整方法包括（）。
A. 改变变压器分接头B. 调整线路参数C. 使用无功补偿装置D. 增加线路长度答案：AC三、判断题1. 配电网的供电可靠性可以通过提高供电线路的冗余度来提高。
（）答案：正确2. 配电网的无功功率补偿可以减少线路损耗，提高供电效率。
（）答案：正确四、简答题1. 简述配电网的电压调整方法有哪些？答：配电网的电压调整方法主要包括改变变压器分接头位置、使用无功补偿装置、调整线路参数等。
2. 配电网的供电可靠性受哪些因素影响？答：配电网的供电可靠性受多种因素影响，包括供电设备的可靠性、供电线路的冗余度、供电系统的运行维护水平等。
五、计算题1. 假设一个配电网的供电线路总长度为10km，线路电阻为0.5Ω/km，负载功率为100kW，负载功率因数为0.8，求该配电网的功率损耗。
答：首先计算线路电流I=P/(√3*U*PF)=100000/(√3*10^3*0.8)≈72.5A，然后计算功率损耗P_loss=I^2*R=72.5^2*0.5*10≈2675W。
2. 某配电网的变压器额定功率为500kVA，额定电压为10kV，求该变压器的额定电流。
答：根据变压器额定功率和电压，可以计算出额定电流I=P/(√3*U)=500000/(√3*10000)≈94.28A。
(完整word版)供配电技术期末复习资料
供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
2、变电所的功能是接受电能、变换电能和分配电能。
配电所的功能是接受电能和分配电能。
换流站的功能是用于交流电流和直流电能的相互转换。
3、高压配电所集中接收6〜10KV电压，再分配到附近各变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
4、对供配电的基本要求是安全、可靠、优质、经济。
5、如图所示，发电机G的额定电压为10.5KV，变压器1T 的额定电压为10.5 / 38.5KV ，变压器2T的额定电压为35 / 10.5KV ，变压器3T的额定电压为10 / 0.4KV 。
6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。
7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。
& 我国3〜63KV系统，一般采用中性点不接地运行方式;当3〜10KV系统接地电流大于30A, 20〜63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。
9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。
10、电能的质量指标为电压、频率和可靠性。
11、电压偏离是电压偏移额定电压的幅度。
12、电压波动是指电压的急剧变化。
13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。
14、我国将电力负荷按其对供电可靠性的要求划分为三类。
15、一级负荷应由两个独立电源供电。
16、二级负荷应由两回线路供电。
17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。
18、反复短时工作制负荷可用负荷持续率来表示。
供配电复习资料
供配电复习资料1、电力系统中性点运行方式：电力系统中作供电电源的发电机和变压器的中性点接地方式。
（电源中性点不接地、中性点经阻抗（消弧线圈或电阻）接地、中性点直接接地）2、计算负荷：根据用电设备容量统计计算求出的，用来按发热条件选择供配电系统中各元件的负荷值。
3、尖峰电流：指持续时间1～2s的短时最大负荷电流，主要是用来选择熔断器和低压断路器、整定继电保护装置及检验电动机自起动条件等。
4、无限大容量电力系统：无限大容量电力系统，指其容量相对用户供配电系统大得多的电力系统，当用户供电系统的负荷变动甚至发生短路时，电力系统变电所馈电母线上的电压基本维持不变。
如果电力系统的电源总阻抗不超过短路回路总阻抗的5%~10%，或电力系统容量超过用户供电系统容量50倍时，可将电力系统视为无限大系统。
5、最大、最小运行方式：使电力系统短路阻抗最小、短路电流最大的运行方式为最大运行方式，使电力系统短路阻抗最大，短路电流最小的运行方式为最小运行方式。
6、一次电路、一次设备：供配电系统中担负输送、变换和分配电能任务的电路称为主电路，也叫一次电路；一次电路中的所有电气设备称为一次设备。
7、二次电路、二次设备：用来控制、指示、监测和保护一次电路运行的电路，称为二次电路。
二次电路中的所有电气设备称为二次设备。
8、继电器：继电器是一种在其输入的物理量（电气量或非电气量）达到规定值时，其电气量输出电路被接通（导通）或分断（阻断、关断）的自动电器。
9、接触电压和跨步电压：接触电压是指设备的绝缘损坏时，在身体可同时触及的两部分之间出现的电位差。
跨步电压是指人在接地故障点附近或有电流流过的大地上行走时，加于两脚之间的电压。
1、什么是电力系统的中性点？它有哪几种运行方式？各有什么优缺点？说明各自适用范围。
答：电力系统的中性点是指作为供电电源的发电机和变压器的中性点。
电力系统的中性点有三种运行方式：①电源中性点不接地；②中性点经阻抗（消弧线圈或电阻）接地；③中性点直接接地。
《供用电技术》期末考试复习题及参考答案
《供⽤电技术》期末考试复习题及参考答案供⽤电技术复习题（课程代码392218）⼀.简答题1.简述电能的特点。
答：（1）电能不能⼤量存储。
（2）电磁过程的快速性。
（3）与国民经济的各部门，⼈们的⽇常⽣活等有着极其密切的关系。
2.电能质量能够反映什么？电能质量指标主要包括哪些内容？答：电能质量是表征电能品质的优劣程度。
电能质量包括电压质量与频率质量两部分。
电压质量分为幅值与波形质量两⽅⾯。
通常以电压偏差，电压波动和闪变，电压正弦波畸变率，三相电压不平衡度，频率偏差等指标来衡量。
3.直流输电与交流输电相⽐较有什么优点？答：（1）输送相同功率时，直流线路造价低。
（2）直流输电的功率和能量损耗⼩。
（3）对通讯⼲扰⼩。
（4）直流线路稳态运⾏时，线路本⾝⽆需⽆功补偿。
（5）可以实现不同频率或者相同频率交流系统之间的⾮同步联系。
（6）直流输电线的功率和电流的调节控制⽐较容易并且迅速。
4.电⼒系统的额定电压是如何规定的？答：电⼒系统的额定电压是根据国民经济发展需要，考虑技术经济上的合理性以及电机，电器制造⼯业⽔平发展趋势等系列因素，经过全⾯分析后，由国家颁布的。
它是确定各类设备额定电压的基本依据。
5.电⼒变压器并联运⾏时必须满⾜哪些要求？答：（1）所有并列变压器的⼀、⼆次额定电压必须对应相等。
（2）所有并列变压器的短路电压必须相等。
（3）并列变压器的联结组别必须相同。
6.什么是负荷曲线？答：负荷曲线是表征电⼒负荷随时间变动情况的⼀种图形，它反映了⽤户⽤电的特点和规律。
7.什么是计算负荷？为什么计算负荷通常采⽤30Min最⼤负荷？正确确定计算负荷的意义。
答：通过负荷的统计计算求出的，⽤来按发热条件选择供电系统中各元件的负荷值，称为计算负荷。
由于导体通过电流达到稳定温升的时间需要3t-4t，t 为发热时间常数。
截⾯在16mm^2及以上的导体，其t>=10min，因此载流导体⼤约经30min后可以达到稳定温升值。
供配电技术期末试题及答案
供配电技术期末试题及答案一、单项选择题1. 高压和低压配电系统都属于（）。
A. 供电系统B. 配电系统C. 小电流系统D. 无功补偿系统答案：B2. 变电站中主要设备是（）。
A. 变压器B. 开关设备C. 断路器D. 避雷器答案：A3. 高压、低压配电室开关柜的操作台应设置在进线侧门的（）。
A. 内侧B. 外侧C. 上方D. 下方答案：B4. 低压配电线路的额定电压为（）。
A. 110VB. 220VC. 380VD. 500V答案：C5. 供电可靠性的指标主要有（）。
A. 平均故障间隔时间B. 平均修复时间C. 年供电服务时间D. 所有选项都是答案：D二、填空题1. 高压配电线路的电压等级通常为_______V。
答案：10000V2. 低压保护装置一般包括过载保护器、短路保护器以及________保护器。
答案：漏电3. 高压配电线路应采用_______绝缘材料。
答案：悬浮4. 配电系统中，线路的断开和合闸操作由_______完成。
答案：操作员5. 高压配电线路中，为了保证安全，通常会设置_______来保护设备和人员。
答案：避雷器三、简答题1. 请简要介绍高压配电线路中的电缆线路布置方法。
答案：高压配电线路中的电缆线路布置方法主要有明埋、直埋和管埋。
明埋是将电缆安装在地下，并通过埋在机械保护层中的电缆沟或电缆槽进行保护。
直埋是将电缆直接埋入地下，不设置电缆沟或槽。
管埋是将电缆放入保护管中，然后埋入地下，起到保护电缆的作用。
2. 请阐述低压配电系统中的接地方式。
答案：低压配电系统中的接地方式主要有人工接地和自然接地。
人工接地是通过设置接地设备将系统的中性点接地，以形成电气系统的接地保护。
自然接地则是通过接地体自然与大地形成接地。
3. 请简述高压变电站的主要设备。
答案：高压变电站的主要设备包括变压器、开关设备、断路器以及避雷器。
其中，变压器用于将输电线路的高电压转变为用户需要的低电压。
开关设备用于控制和保护配电系统的正常运行。
(完整word版)供配电考试复习资料
第一章绪论1、电力系统运行的要求：安全、可靠、优质、经济2、用电设备的额定电压Ur与所连接系统的标称电压Un一致3、发电机的额定电压Ur.G比所连接电网的系统标称电压Un高5%。
用于补偿线路的电压损失。
（6kV发电机额定电压为6.3kV，10——10.5）4、电力变压器的额定电压：一次绕组：直接接于发电机出线端，则其额定电压应与发电机额定电压相同。
当接于电网时，则等于电网标称电压。
二次绕组：当二次侧线路较短时，比电网标称电压高5%，用来补偿负载内部的电压损失；当二次侧输电线路较长时，考虑线路电压损失，则应比电网标称电压高10%。
5、中性点不接地系统——除保护或测量用途的高阻抗接地以外，中性点不接地的系统。
6、中性点不接地系统发生单相接地故障时，非故障相的对地电压升至电源相电，而故障相的对地电容电流将升至正常工作的3倍。
7、当单相接地故障电容电流不大于10A时，可采用中性点不接地方式；当大于10A又需在接地故障条件下运行时，应采用中性点谐振接地方式（消弧线圈接地）。
8、中性点谐振接地系统——一个或多个中性点通过具有感抗的器件接地的系统。
9、中性点直接接地系统优点：非故障相对地电压仍为相电压缺点：供电可靠性因接地故障而中断。
110KV及以上的超高压系统采用电源中性点直接接地方式，以降低电气设备的绝缘水平和造价，防止接地故障后引起的过电压10、TN系统：电源端中性点直接接地，而装置的外露可导电部分是利用保护导体连接到那个接地点上。
T接地，N不接地，S五线，C四线TN-C-S系统：三相先四后五线系统TN-S系统广泛应用在对安全要求及抗电磁干扰要求较高的场所，如办公楼、实验楼、居民楼。
在设有配电变电所的建筑中TN-S是最好的选择；TN-C系统不适用于对抗电磁干扰和安全较高的场所；TN-C-S系统自电源到建筑物内电气装置采用经济的TN-C，对安全及抗电磁要求高的场所用TN-S。
11、TT系统：只有一点（中性点）直接接地，而电气装置的外露可导电部分则是被接到独立于电源系统接地的接地极上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
供配电技术期末复习资料一一填空题1、电力系统是由发电厂、变电所、电力线路和电能用户组成的一个整体。
2、变电所的功能是接受电能、变换电能和分配电能。
配电所的功能是接受电能和分配电能。
换流站的功能是用于交流电流和直流电能的相互转换。
3、高压配电所集中接收6~10KV电压，再分配到附近各变电所和高压用电设备。
一般负荷分散、厂区大的大型企业需设置高压配电所。
4、对供配电的基本要求是安全、可靠、优质、经济。
5、如图所示，发电机G的额定电压为10.5KV，变压器1T的额定电压为10.5 / 38.5KV，变压器2T的额定电压为35 / 10.5KV，变压器3T的额定电压为10 / 0.4KV。
6、电力系统中性点的运行方式有四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统、中性点直接接地系统。
7、中性点的运行方式主要取决于单相接地时电气设备绝缘的要求和对供电可靠性的要求。
8、我国3~63KV系统，一般采用中性点不接地运行方式；当3~10KV系统接地电流大于30A，20~63KV系统接地电流大于10A时，应采用中性点经消弧线圈接地的运行方式；110KV及以上系统和1KV以下的低压系统，采用中性点直接接地运行方式。
9、当中性点不接地系统的单相接地电流超过规定值时，为了避免产生断续电弧，引起过电压和造成短路，减小接地电弧电流，中性点应经消弧线圈接地。
10、电能的质量指标为电压、频率和可靠性。
11、电压偏离是电压偏移额定电压的幅度。
12、电压波动是指电压的急剧变化。
13、周期性电压急剧变化引起光源光通量急剧波动而造成人眼视觉不舒服的现象，称为闪变。
14、我国将电力负荷按其对供电可靠性的要求划分为三类。
15、一级负荷应由两个独立电源供电。
16、二级负荷应由两回线路供电。
17、按其工作制，电力负荷可分为连续工作制负荷、短时工作制负荷和反复短时工作制负荷。
18、反复短时工作制负荷可用负荷持续率来表示。
19、负荷曲线是表征电力负荷随时间变动情况的一种图形，反映了用户用电的特点和规律。
20、日负荷曲线有两种绘制方法，分别是折线形负荷曲线和阶梯形负荷曲线。
21、日负荷曲线是按时间的先后绘制的，年负荷曲线是按负荷的大小和累计的时间绘制的。
22、导体中通过一个等效负荷时，导体的最高温升正好和通过实际的变动负荷时产生的最高温升相等，该等效负荷就称为计算负荷。
23、当设备台数多，总容量足够大，没有特大型用电设备时，计算负荷应该采用需要系数法。
24、用二项式法进行负荷计算时，既考虑了用电设备的平均负荷，又考虑了几台最大用电设备引起的附加负荷。
25、单相设备的总容量不超过15%时，单相设备可按照三相负荷平衡计算。
单相设备的总容量超过15%时，应把单相设备容量换算为等效的三项设备容量，再算出三相等效计算负荷。
26、变压器的功率损耗可分为铁损和铜损。
27、铁损是变压器主磁通在铁芯中产生的损耗；铜损是变压器负荷电流在一、二次绕组中产生的损耗。
28、尖峰电流是指单台或多台用电设备持续1~2S的短时最大负荷电流。
29、功率因数太低将会给供配电系统带来电能损耗增加、电压损失增大和供电设备利用率降低等不良影响。
30、功率因数不满足要求时，首先应提高自然功率因数，然后再进行人工补偿。
31、高压电容器组宜接成中性点不接地Y形，容量较小时宜接成△形接线，低压电容器组应接成△形接线。
32、按并联电容器在用户供配电系统中的装设位置，并联电容器的补偿方式有3种：高压集中补偿、低压集中补偿和单独就地补偿。
其中补偿范围最大，补偿效果最好的是单独就地补偿；利用率最高，维护管理最方便的是高压集中补偿。
33、并联电容器的控制方式是控制并联电容器的投切，有固定控制方式和自动控制装置两种。
二简答题1、供配电系统有哪些部分组成？在什么情况下应设总降压变电所和高压配电所？供配电系统由总降压变电所、高压配电所、配电线路、车间变电所或建筑物变电所和用电设备组成。
大型企业设总降压变电所。
一般负荷分散、厂区大的大型企业需设置高压配电说。
2、电力系统中性点的运行方式有几种？中性点不接地电力系统和中性点直接接地系统发生单相接地时各有什么特点？四种：中性点不接地系统、中性点经消弧线圈接地系统、中性点经电阻接地系统和中性点直接接地系统。
当发生单相接地故障时，中性点不接地系统接地相对地电压为零，非接地相对地电压升高为线电压。
接地电流为正常运行时每相对地电容电流的三倍。
中性点直接接地系统，非接地相对地电压不发生变化。
3、画出中性点不接地系统A相发生单相接地时的相量图。
ABCAB I ACI EI C C CBC UBBU ' E4、 什么叫自然功率因数，如何提高自然功率因数？自然功率因数是指未装设任何补偿装置的实际功率因数。
合理选择电动机的规格和型号防止电动机长时间空载运行保证电动机的检修质量合理选择变压器的容量交流接触器的节电运行。
5、人工补偿功率因数的方法有哪几种？并联电容器人工补偿同步电动机补偿动态无功功率补偿三 计算题6、 试确定发电机G 变压器2T 、3T 、线路1WL 和2WL 的额定电压。
发电机G 额定电压为10.5KV变压器2T 额定电压为10.5/242KV变压器3T 额定电压为220/10.5/121KV1WL 额定电压为10KV2WL 额定电压为0.38/0.22KV7、 某车间380V 线路供电给下列设备：长期工作的设备有7.5KW 的电动机两台，4KW 的电动机3台，3KW 的电动机10台；反复短时工作的设备有42KVA 的电焊机1台（85.0,62.0cos %,60===N N N ηϕε），10t 吊车1台（当负荷持续率为40%的条件下，其额定功率为39.6KW ，5.0cos =Nϕ）。
试确定它们的设备容量。
解：对于长期工作的电动机有：KW P P Ne 571033425.7=⨯+⨯+⨯== 对于电焊机有：KW S P P N N N N N e 2.2062.0426.0cos %100=⨯⨯===ϕεεε 对于吊车有：KW P P P N N N N e 506.394.022%25=⨯⨯===εεε8、 某车间设有小批量生产冷加工机床电动机40台，总容量152KW ，其中较大容量的电动机有10KW1台、7KW2台、4.5KW5台、2.8KW10台；卫生用通风机6台共6KW ，试分别用需要系数法和二项式法求车间的计算负荷。
解：用需要系数法求解：对于冷加工机床有：KVar P Q KWP K P K C C e d C d 6.5273.14.30tan 4.301522.073.1tan ,5.0cos ,2.0111111111=⨯===⨯=====ϕϕϕ对于通风机有：KVar P Q KWP K P K C C e d C d 6.375.08.4tan 8.468.075.0tan ,8.0cos ,8.022*******=⨯===⨯=====ϕϕϕ车间计算负荷：A U S I KVAQ P S KVarQ K K Q KWP K P N C C C C C m i ci di q C mi ci p C 7.9038.037.5937.596.5068.316.50)6.36.52(9.068.31)8.44.30(9.0222211=⨯===+=+==+⨯===+⨯==∑∑=∑=∑用二项式法求解：对于冷加工机床：KW cP KWbP x x c b x e 2.13)25.427110(4.0)(28.2115214.0)(5,73.1tan ,5.0cos ,5,4.0,14.011111111=⨯+⨯+⨯⨯==⨯=======∑ϕϕ对于通风机：KW cP KW bP n x x n x c b x e 75.0325.0)(9.3665.0)(32,26,75.0tan ,8.0cos ,5,25.0,65.022222222=⨯==⨯===<======∑所以取ϕϕ显然，两组用电设备中，第一组的附加负荷(cP x )1最大，故总计算负荷为 ：A U S I KVAQ P S KVarcP P b Q KWcP P b P N C C C C C m i x i i e i C mi x i e i C 52.111)38.034.7334.736.6238.386.6273.12.13)75.09.373.128.21(tan )(tan 38.382.13)9.328.21()(2222max1max 1max =⨯===+=+==⨯+⨯+⨯=+==++=+=∑∑=∑=∑ϕϕ某机修车间380V 线路上，接有冷加工机床电动机25台，共60KW ，相应的需要系数Kd1=0.2，tan φ1=1.73；通风机电动机2台，共5.6KW ，相应的需要系数Kd2=0.8，tan φ2=0.75；电阻炉1台，2KW 相应的需要系数Kd3=0.7，tan φ3=0 。
在母线上装设人工补偿电容器Qco=10KVar 。
已知：同时系数K ∑=0.9，试求该线路上的计算负荷。
解：冷加工机床组：KVarP Q KW P K P C C N d C 76.2073.12.1tan 12602.0111111=⨯===⨯==ϕ通风机组：KVarP Q KW P K P C C N d C 36.375.048.4tan 48.46.58.0222222=⨯===⨯==ϕ电阻炉：KVarP Q KW P K P C C N d C 004.1tan 4.127.0333333=⨯===⨯==ϕ可得线路上的计算负荷为：AU S I KVA Q P S KVar Q Q K Q KWP K P NC C C C C CO Ci C Ci C 24.3038.039.1939.19708.1109.16708.1110)36.376.20(9.009.16)4.148.412(9.02222=⨯===+=+==-+⨯=-==++⨯==∑∑∑∑9、 某拖拉机制造厂年产量为5万台，最大有功负荷年利用小时数为4960，每生产一台拖拉机耗电量（平均值）为6500千瓦时，试估算该厂的最大有功功率为为多少瓦？ 解：KW T W P KWh KWh am W a a 2.655244960103250010325005000065005max max5=⨯==⨯=⨯==10、 有某工厂最大工作班负荷曲线得知：消耗的最大功率为52KW ，消耗的平均功率为34KW ，全厂用电设备组的总额定功率为60KW ，试求该厂有功计算负荷、需要系数、年最大负荷利用小时数、有功负荷系数。
解：有功计算负荷：KW P P C 52max ==需要系数：867.06052max ===N xP P K 年最大负荷利用小时数：h P P T av 5728528760348760maxmax =⨯=⋅=有功负荷系数：65.05234max ===P P K av aL 11、 某用户35/6KV 总降压变电所，分别供电给1#~4#车间变电所及6台冷却水泵用的高压电动机。
