马丁代尔耐磨测试仪
【CN209624279U】马丁代尔耐磨及起球测试仪【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920207631.9(22)申请日 2019.02.18(73)专利权人 深圳市瑞锋仪器有限公司地址 518000 广东省深圳市光明新区公明街道楼村第二工业区中泰路6号世峰科技园J栋6楼(72)发明人 巫日晗 颜怀玉 巫班金 (74)专利代理机构 东莞市神州众达专利商标事务所(普通合伙) 44251代理人 刘汉民(51)Int.Cl.G01N 3/56(2006.01)G01N 3/02(2006.01)(54)实用新型名称马丁代尔耐磨及起球测试仪(57)摘要一种马丁代尔耐磨及起球测试仪，包括工作台、移动板，所述工作台上端设有磨台，所述移动板设于工作台的上方，所述移动板上设有与磨台对应的磨头组件，且磨头组件与移动板在水平方向固定连接，所述工作台上设有用于支撑移动板的支撑机构，还包括驱动机构，所述驱动机构包括至少两个电机，与电机数量对应的曲柄，所述移动板上设有滑槽，所述曲柄滑动设于滑槽内，所述电机沿水平方向设于工作台内并与曲柄驱动连接，所述电机驱动曲柄转动，使移动板在水平方向移动，可以准确测试，并且测试结果具有可重复性和可对比性，且当发生机械磨损后，十分容易调整。
权利要求书1页 说明书3页 附图3页CN 209624279 U 2019.11.12C N 209624279U权 利 要 求 书1/1页CN 209624279 U1.一种马丁代尔耐磨及起球测试仪，包括工作台、移动板，所述工作台上端设有磨台，所述移动板设于工作台的上方，所述移动板上设有与磨台对应的磨头组件，且磨头组件与移动板在水平方向固定连接，所述工作台上设有用于支撑移动板的支撑机构，其特征在于：还包括驱动机构，所述驱动机构包括至少两个电机，与电机数量对应的曲柄，所述移动板上设有滑槽，所述曲柄滑动设于滑槽内，所述电机沿水平方向设于工作台内并与曲柄驱动连接，所述电机驱动曲柄转动，使移动板在水平方向移动。
马丁代尔耐磨仪的使用说明

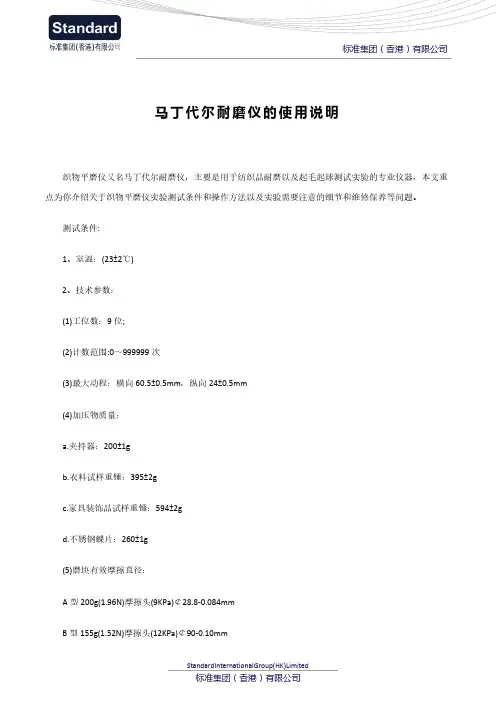

马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。
测试条件:1.测试条件:室温：（23±2℃）2.技术参数：(1)工位数：9位；(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm(6)夹持器与磨台相对运动速度：20-70r/min（可调）(7)装样压锤质量：2385±10g3.配置耗材：(1)样品夹9套；(2)9Kpa、12KPa砝码各9只；(3)Φ38mm、Φ140mm取样器各一套；(4)Φ38mm、Φ140mm取样器垫板各一块；(5)起球性测试套具一套；(6)SM50标准样照一套；(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；(8)标准泡沫1.5m×0.5m一套（4块/套）；(9)标准毡绒片一块；(10)Φ90mm毡片碟20块；(11)Φ38mm、Φ140mm取样器刀片各50片；(12)其它由制造商推荐的必备附件。
4.实验步骤：1、试样在实验室环境中停放8小时以上。
2、在试样的平整部位裁取一块样品。
如是鞋垫，应裁到转印部位。
3、从试验机上取下荷重及荷重轴杆。
4、取下顶部平板和测试夹具。
5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。
马丁代尔耐磨仪操作规程

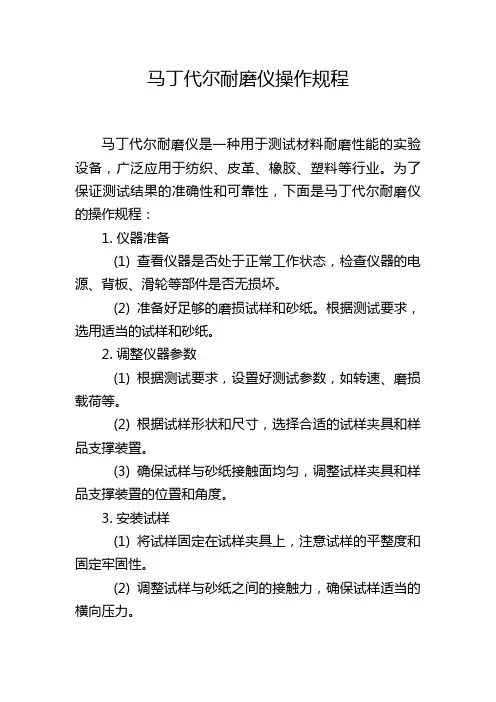

马丁代尔耐磨仪操作规程马丁代尔耐磨仪是一种用于测试材料耐磨性能的实验设备，广泛应用于纺织、皮革、橡胶、塑料等行业。
为了保证测试结果的准确性和可靠性，下面是马丁代尔耐磨仪的操作规程：1. 仪器准备(1) 查看仪器是否处于正常工作状态，检查仪器的电源、背板、滑轮等部件是否无损坏。
(2) 准备好足够的磨损试样和砂纸。
根据测试要求，选用适当的试样和砂纸。
2. 调整仪器参数(1) 根据测试要求，设置好测试参数，如转速、磨损载荷等。
(2) 根据试样形状和尺寸，选择合适的试样夹具和样品支撑装置。
(3) 确保试样与砂纸接触面均匀，调整试样夹具和样品支撑装置的位置和角度。
3. 安装试样(1) 将试样固定在试样夹具上，注意试样的平整度和固定牢固性。
(2) 调整试样与砂纸之间的接触力，确保试样适当的横向压力。
4. 开始测试(1) 打开电源开关，启动马丁代尔耐磨仪，确保转速和磨损载荷符合测试参数要求。
(2) 稳定仪器运行后，将试样放置在砂纸上，确保试样与砂纸表面紧密接触。
(3) 运行一段时间后，记录试样磨损情况。
可以根据需要，适时调整磨损时间。
(4) 按照测试要求，重复测试多次，记录不同时间段的磨损数据。
5. 数据处理(1) 停止仪器运行，拆卸试样并清除试样和砂纸上的残留物。
(2) 将磨损试样测量，并记录相关数据，包括磨损量、磨损面积等。
(3) 按照测试要求，对测试结果进行分析和处理，生成测试报告。
6. 仪器维护(1) 清洁仪器内外部表面，确保仪器干净整洁。
(2) 定期检查和更换砂纸，确保砂纸表面平整度和磨损度符合要求。
(3) 定期检查和清洁试样夹具和样品支撑装置，保证其正常使用。
(4) 定期检查和维护仪器的电源和电路系统，确保仪器的正常工作。
以上就是马丁代尔耐磨仪的大致操作规程，操作人员在使用仪器时应严格按照规程操作，确保测试结果的准确性和可靠性，同时及时进行仪器的维护和保养，延长仪器的使用寿命。
如果有需要，操作人员还应参照仪器使用说明书和相关标准进行操作。
ASTM D4970-马丁代尔耐磨测试仪试验
ASTM D4970马丁代尔耐磨测试仪试验方法*************************************************************************************实验原理可检测各种植物的耐磨性及起球性能。
在一定的压力下，试样和指定的磨料进行持续的的以一定的几何图形相互磨擦，和标准参数对比进行磨损和起球程度评价。
触摸屏控制，配备功能全面的编程器，可预编程批次及总计数，单独设置每个测试头的计数；可选择包括标准速度在内的4个速度。
实验设备技术参数：1.工位数：9位；2.计数范围:0～999999次3.最大动程:横向60.5±0.5mm纵向24±0.5mm4.加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g5.磨块有效摩擦直径：A型200g(1.96N)摩擦头（9KPa）￠28.8－0.084mmB型155g(1.52N)摩擦头（12KPa）￠90－0.10mm6.夹持器与磨台相对运动速度：20-70r/min（可调）7.装样压锤质量：2385±10g实验配件1.样品夹9套；2.9Kpa、12KPa砝码各9只；3.Φ38mm、Φ140mm取样器各一套；4.Φ38mm、Φ140mm取样器垫板各一块；5.起球性测试套具一套；6.SM50标准样照一套；7.EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块；8.标准泡沫1.5m×0.5m一套（4块/套）；9.标准毡绒片一块；10.Φ90mm毡片碟20块；11.Φ38mm、Φ140mm取样器刀片各50片；12.其它由制造商推荐的必备附件。
13.取样器﹕直径38mm(1.5in.)和140mm(5.5in.)两种。
14.AATCC变色灰卡。
马丁代尔耐磨仪的使用说明
马丁代尔耐磨仪的使用说明织物平磨仪又名马丁代尔耐磨仪，主要是用于纺织品耐磨以及起毛起球测试实验的专业仪器，本文重点为你介绍关于织物平磨仪实验测试条件和操作方法以及实验需要注意的细节和维修保养等问题。
测试条件:1、室温：(23±2℃)2、技术参数：(1)工位数：9位;(2)计数范围:0～999999次(3)最大动程：横向60.5±0.5mm，纵向24±0.5mm(4)加压物质量：a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片：260±1g(5)磨块有效摩擦直径：A型200g(1.96N)摩擦头(9KPa)￠28.8-0.084mmB型155g(1.52N)摩擦头(12KPa)￠90-0.10mm(6)夹持器与磨台相对运动速度：20-70r/min(可调)(7)装样压锤质量：2385±10g配置耗材：(1)样品夹9套;(2)9Kpa、12KPa砝码各9只;(3)Φ38mm、Φ140mm取样器各一套;(4)Φ38mm、Φ140mm取样器垫板各一块;(5)起球性测试套具一套;(6)SM50标准样照一套;(7)EMPA标准起球样照一套和SM-25标准磨布1.6m×5m一块;(8)标准泡沫1.5m×0.5m一套(4块/套);(9)标准毡绒片一块;(10)Φ90mm毡片碟20块;(11)Φ38mm、Φ140mm取样器刀片各50片;(12)其它由制造商推荐的必备附件。
实验步骤：1、试样在实验室环境中停放8小时以上。
2、在试样的平整部位裁取一块样品。
如是鞋垫，应裁到转印部位。
3、从试验机上取下荷重及荷重轴杆。
4、取下顶部平板和测试夹具。
5、试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。
马丁代尔耐磨仪安全操作及保养规程
马丁代尔耐磨仪安全操作及保养规程
马丁代尔耐磨仪是一种常用的试验设备，用于测试材料的磨损和磨耗性能。
在使用过程中，必须遵守安全操作规程，并进行定期维护和保养，以确保设备的正常运行和测试准确性。
安全操作规程
1.在使用前，必须仔细阅读设备的操作手册，并了解各个部
件的功能和性能特点。
2.确保设备的电源电压符合要求，并接好地线，确保设备接
地可靠。
3.检查砂纸是否安装牢固，如有松动应重新安装或更换。
4.确认样品的尺寸符合要求，如果需要剪裁样品，应使用专
用工具，避免损伤设备和操作者。
5.操作者需戴防护手套和护目镜等个人防护装备，避免磨损
物对眼睛和手部的损害。
6.启动设备前，确保砂纸和样品之间的距离符合要求。
7.在测试过程中，禁止将手指或其他物品放入磨损区域，以
免被卷入机器内部或受伤。
8.在操作过程中，不得离开设备，以确保及时处理发生的异
常情况。
9.操作结束后，先切断电源，再将样品和砂纸拆卸。
设备保养
1.定期查看设备的电源线和接线是否完好，并检查地线的接
触性。
2.清理砂纸和样品的残留物，以免影响下一次测试的准确性。
3.检查设备各部件是否运转正常，如有异常应及时维修或更
换。
4.要使用清洁剂和擦拭布对设备进行清洁，注意不要使用含
酸和碱的清洁剂进行清洁，否则会对设备产生损伤。
以上是马丁代尔耐磨仪的安全操作和保养规程，如果能按照以上规
程进行操作和维护，设备的运行和测试结果会更加精确和稳定。
马丁代尔耐磨测试仪实验测试方法
马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪实验测试⽅法马丁代尔耐磨测试仪可检测各种植物的耐磨性及起球性能。
在⼀定的压⼒下，试样和指定的磨料进⾏持续换向摩擦，和标准参数对⽐进⾏磨损和起球程度评价。
触摸屏控制，配备功能全⾯的编程器，可预编程批次及总计数，单独设置每个测试头的计数;可选择包括标准速度在内的4个速度。
SATRA TM31标准中对马丁代尔耐磨测试仪检测⽪⾰湿摩擦⽅法：⼀、实验测试试样1 切割装置，如压⼑，有⾜够⼤⼩来⽣产可以被牢固的压在测试样载体上的测试样,准确的测试样尺⼨是由测试样载体的夹具来决定的。
为了以防玩意SATRA STM105 应该有圆形直径44+ - 1mm。
从各种在⽚材避开任何制造边缘50mm的位置.2多裁切⼀块测试试样，⼀边⽤于⽐较或者参照褪⾊或者磨损试样情况。
3 将测试试样纺织在20+/-2℃，湿度65+/-2%环境中静置24⼩时。
⼆、实验步骤1 将半数耐磨试样与半数⽺⽑毡⽚浸湿，直⾄试样两⾯颜⾊明显加深.2 在每个夹具环内放置试样，测试⾯朝外。
3 如果测试试样质量达到500g/m2, 可使⽤测试⽅法A或B，在每个试样夹内放置泡棉，⽤来填充试样测试空间。
4 夹紧试样，以防测试样下垂，起皱歪曲。
5 在半数磨损样上放置⼀块⼲的⽺⽑毡6 在⽺⽑毡上放置⼲的耐磨试样，测试⾯朝上。
7 将重锤放置在试样上，抚平皱纹，移开重锤8 在另⼀块试样上，重复步骤6.79 如果需要，⽴即重复6.5⾄6.8步骤，使⽤沾湿耐磨试样及沾湿⽺⽑毡。
10 将测试样正确放置在测试夹具内，确保测试能正常运⾏11 在各个测试头上加载⼒度，确保测试试样及耐磨样按要求加载⼒值三、马丁代尔耐磨测试仪对纺织品检测：1.纺织品及⽪⾰耐磨试验圆形织物试样靠在标准摩擦布上进⾏摩擦测试，耐磨性能取决于试样分解时的摩擦次数或试样重量消耗，测试试样摩擦布上的摆动轨迹被称为Lissajous图形。
2.纺织品、⾯料起⽑球试验在马丁-戴尔试验机上采⽤的起⽑球测试⽅法配合EMPA发展⽽来。
马丁代尔耐磨仪的国内外标准解读与分析
马丁代尔耐磨仪的国内外标准解读与分析马丁代尔耐磨仪主要用于针织物、毛纺织物、人造革、合成革，人造板，橡胶制品等在不同压力下耐磨性和起毛起球程度的试验。
该仪器原理为:圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦,达到规定的转数后,评定试样起毛起球等级。
还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验，其原理:圆形织物试样在一定的压力下,与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦,导致试样破损,以试样破损的耐磨次数表示织物的耐磨性能。
目前，国内外关于该仪器的研发设计有不同款式，例如：温州际高检测仪器有限公司生产的马丁代尔耐磨仪，就测试工位而言，分为：4工位马丁代尔耐磨仪，6工位马丁代尔耐磨仪,8工位马丁代尔耐磨仪，9工位马丁代尔耐磨仪,12工位马丁代尔耐磨仪等诸多款式。
本文就织物磨损的主要原理和耐磨性能的检测方法等内容，对国家标准GB/T21196.2～4-2007进行了较详细的论述。
耐磨性能是纺织产品质量的一个重要指标，直接影响产品的耐用性和使用效果。
具体指织物间或与其他物质在反复摩擦的过程中，抵抗磨损的特性。
纺织产品的磨损主要表现在下述五个方面：（1）摩擦过程中纤维之间不断碰撞，纱线中的纤维片段因疲劳性损伤出现断裂，导致纱线的断裂。
（2）纤维从织物中抽出，造成纱线和织物结构的松散，反复作用下纤维可能完全被拉出，导致纱线变细，织物变薄，甚至解体。
（3）纤维被切割断裂，导致纱线的断裂。
（4）纤维表面磨损，纤维表层出现碎片丢失。
（5）摩擦产生高温，使纤维产生熔融或塑性变形，影响纤维的结构和力学性质。
磨损表现在织物的形态变化主要是破损、质量的损失、外观出现变色、起毛起球等变化。
纺织产品的耐磨性能检测有多种方法，例如平磨法、曲磨法、折边磨法和复合磨法等。
马丁代尔法属于平磨法的一种，被广泛应用于服装、家用纺织品、装饰织物、家具用织物的耐磨性检测。
G235马丁代尔 Martindale 耐磨性及起球性测试仪
马丁代尔耐磨及起毛起球测试仪简介被测织物安装在上方试样夹具内并将其与安装在磨台上的磨料摩擦。
摩擦轨迹为李莎茹图形。
待设定摩擦次数后，进行起毛起球的评定或者记录试样的磨破次数。
仪器特点独特的设计允许不拿起顶端的导板进行实验设置和检查。
此仪器能计数每一个样品的摩擦次数和预设实验摩擦总次数。
此仪器有连接功能，允许用户在同一时间做不同的实验。
此仪器配备全套试样夹具，可供选择的加载快保证给实验织物施加正确的压力。
测试标准马丁代尔符合下列标准：ASTM D 4966(耐磨)ASTM D 4970(起球)BS 5690:1991(被BS EN ISO12947-1替代)BS 3424:Part 24(Method 27A)BS EN ISO 12947-1BS EN ISO12945-2SFS 4328(芬兰标准)IS 12673(印度标准)IWS/Wool Bureau TM 112(耐磨)IWS/Wool Bureau TM 196(起球)IWTO-40-88(E)JIS L1096M&S P17 & P19SATRA PM31(包括湿态测试)SN 198525 & SN 198529(瑞士标准)结合标准和用户需求。
附件清单当你打开包装的时候，请检查下列材料：主机1台起球性测试配件9件样品架9个9KPA砝码9个12KPA砝码9个试样定位环9个标准磨布(1m*1.5m)标准泡沫(1.5m*0.5m)专用装样器1个说明书1册电源线1根测试参数根据相关标准，耐磨性测试中，试样的运动轨迹不同于起毛起球测试。
此款仪器可以根据试验的方法及客户要求变换运动轨迹，相应的测试参数如下表所示：表1：大李莎茹曲线(耐磨性测试)传动轴转速(见注1)47.5±2.5r/min外传动速度：内传动速度16：15外传动轴行程60.5±0.5mm内传动轴行程60.5±0.5mm夹具嵌块直径28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g表2：小李莎茹曲线(起毛起球测试)外传动轴行程24.0±0.5mm内传动轴行程24.0±0.5mm试样夹具摩擦面积64cm2夹具组件质量(夹具，橡胶圈和销轴)，对于针织物155±1g夹具组件质量(夹具，销轴和加载块)，对于机织物415±2g表3：直线运动外传动轴速度(见注1)47.5±2.5r/min李莎茹图尺寸60.5±0.5mm夹具嵌块尺寸28.65±0.05mm导板和磨台平行度(见注2)<0.05mm试样夹具和磨台间隙<0.05mm试样夹具组件(夹具，销轴和加载块)质量595±7g795±7g注1：用秒表检查仪器转速，记录5min内摩擦的次数。
织物耐磨仪_马丁代尔耐磨试验机_耐磨性测试与起毛球球性测试的对比
滚箱式起毛起球测试仪的试验原理及方法马丁代尔耐磨仪，又称为马丁代尔耐磨试验机或织物耐磨仪，可以同时测量织物的耐磨性能及其起毛起球性能。
然而，这两种测试方法使用相同的仪器，在辅料，试样，操作，评价等方面存在显著的差异。
1.试验辅料及尺寸：（1）织物耐磨性能测试（GB/T 21196），其测试中辅料及尺寸如下：试样尺寸：38m m磨料：放在磨台上（对应起毛起球的起球台）在毛毡上方，与测试织物直接接触。
一般磨料为机织平纹毛织物，当测试织物为涂层织物的磨料采用N O.600水砂纸。
磨料直径或边长为140m m。
毛毡底衬：放在磨台上，衬于磨料下方。
尺寸为直径140m m。
泡沫塑料衬垫：当试样克重小于500 g/m2，安装在试样夹具内，作测试织物的衬垫用。
大小为38m m。
（2）织物起毛起球性能测试（GB/T 4802.2），其测试辅料及尺寸如下：试样尺寸：直径为140m m。
磨料：一般与测试织物相同。
装饰织物，规定羊毛织物为磨料。
直径为140m m的圆形面料或边长为（150±2）m m的方形磨料。
毛毡底衬：分为顶部与底部。
顶部指试样夹，直径为（90±1）mm；底部指起球台，直径为140m m。
2.试样的安装及测试：织物耐磨性测试试验中关于织物破损及质量损失的测定中明确规定了加载重量，而与外观相关的起毛起球测试中未提及。
3.试验的评价：织物耐磨性测试试验中关于织物破损提出耐磨次数这一定义；关于重量损失的测定提出了耐磨指数这一概念并给出公式。
而与织物外观相关的起毛起球测试则需在评级相中进行比对评级。
马丁代尔耐磨测试仪标准
马丁代尔耐磨测试仪标准1、国际标准ISO12947.2—1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第2部分：试样破损的测定》：ISO12947-3—1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第3部分：质量损失的测定》：ISO12947—4—1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第4部分：外观变化的评定》。
2、美国材料协会(ASTM)标准ASTMD4966-2010《织物耐磨性测试马丁代尔耐磨测试仪》。
3、欧盟标准ENISO12947—2：1998《纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定》ENISO12947—3：1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第3部分：质量损失的测定》;ENISO12947—4：1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第4部分：外观变化的评定》。
4、德国标准化学会(DIN)标准DINENISO12947—2—2007《纺织品用马氏法测定纤维耐磨性第2部分：试验破坏测定》：DINENISO12947—3—2007《纺织品用马氏法测定纤维耐磨性第3部分：质量损耗测定》：DINENISO12947—7—2007《纺织物用马丁代尔法测定织物的耐磨性第4部分：外观变化评定》。
5、英国标准学会(BS)标准BSISO12947.2—1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第2部分：试样破损的测定》：BSISO12947.3—1998《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第3部分：质量损失的测定》：BSENISO12947·4—1999《纺织品织物耐磨性马丁代尔法的测定第4部分：外观变化的评定》。
6、中国国家标准GB/T21196.2—20O7《纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定》;GB/T21196.3—2007《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第3部分：质量损失的测定》;GB/T21196.4—2007《纺织品用马丁代尔(Martindale)法对织物抗磨损性的测定第4部分：外观变化的评定》。
Martindale磨损测试仪的测试过程
Martindale磨损测试仪的测试过程定位方式依据不同的标准，例如24小时（GB/T4802.2a1997）和16小时（ENISO12947），要求将试样置于标准大气中并保持确定时间平放而不拉伸4：1998）。
找出合适的研磨材料试样的不同特性需要不同的标准研磨材料。
无涂层织物应使用机织素色毛织物摩擦，无涂层织物应使用600号水砂纸。
研磨材料和研磨台由羊毛毡隔开。
测试后，检查毛毡表面是否有污渍或磨损。
假如有，应适时更换。
抽样方法至少3块机织物应包含各种经纱和纬纱。
提花织物或花式纹理需要包含部分针迹重复。
当针迹重复或花样尺寸较大时，可以分别对其中的每个部分进行采样。
选择试样的夹具和垫片在检测试件单位面积质量时，假如试件单位面积应等于或大于500g/m2，则不需要泡沫衬垫。
假如试样的单位面积小于500g/m2，则应在试样夹具中额外安装泡沫衬垫，并在每次测试时更换。
选择摩擦载荷的总有效质量摩擦载荷的总有效质量是夹具、不锈钢圆盘和试样重量的总和。
例如，一些测试仪器公司供应质量为199或201克的夹具，质量为259或261克的不锈钢圆盘，以及393、397、592或596克的样品配重。
依据织物的特性和样品的使用情况，可以通过三种方式计算出相应的总有效摩擦载荷质量。
1）788或802克：工作服、家具装饰、床上用品和工业织物2）588或602克：非服装用涂层织物、服装用纺织品以及家具装饰和床上用品等家用纺织品3）196或200克：服装涂层面料从测试仪中取出负载和负载轴取下顶板和测试夹具松开测试夹具上的固定环然后取下试样压板，将试样放入测试夹具底座。
每个夹具上的试样应承受相同的抗拉强度。
将毛毡和较重的研磨材料放在研磨台上然后将它们放在卡盘上并拧紧螺母，使研磨材料可以固定在研磨台上。
通过将研磨头放在研磨材料上来加添压力。
将测试夹具样品面朝下放在底座夹具上，调整测试夹具的圆形凹槽与负载轴对齐。
结果，负载轴插入测试夹具的圆形凹槽中。
ASTM D4970标准 马丁代尔耐磨仪皮革检测实验分析
ASTM D4970马丁代尔耐磨仪皮革检测方法皮革耐磨性试验依据原理：马丁代尔耐磨仪依据J.G.Martindale设计原理，及符合羊毛工业研究协会规格所制造出的一款检测设备。
它利用标准羊毛毡作为磨擦物，去磨擦被检测物品如布类等，当然可依据不同测试方法、不同要求，去更改磨擦物一标准羊毛毡，为其他材料如砂纸等，以测试皮革耐磨性或脱色程度。
被测物夹在一圆柱体上，并加以一标准重量（依测试方法决定，压在磨擦物上，由垂直、水平偏心轮带动，产生一李沙茹曲线图，目的在完成一多方向性磨擦测试。
对一般鞋类材料，在穿着时磨擦效应测试，大多同时以干式、湿式两法检测，去模拟雨水对鞋面材料、或汗水对鞋内里的影响程度。
马丁代尔耐磨仪功能介绍：耐磨性及起球性测试仪，可检测各种结构织物的耐磨性及起球性能。
试样与一定的磨擦材料进行低压持续换向磨擦，其磨损及起球程度可与标准参数进行对比评价。
本仪器采用活动式的试样紧固组件，可随时取出某个磨擦试样而不影响其它试样，不仅实现了对试样迅速、独立的检测，还保证了对磨擦同期计量的准确性，是BSEN ISO12947-1:1999被认可的紧固方法。
本仪器配有电子预置批处理计时器及总合计数器、试样夹及负荷装置（符合国际测试标准）可提供4、6、8、9头的型号。
符合标准：ISO5470，DIN53863/53865，BS3424/5690，IWTO40-88，BS EN388/530，IWSTM112/196，ASTM4966/4970IS12673，JIS L1096，SFS4328，PR EN ISO12947-1，PR EN ISO12945-2，SATRA TM31，ISO20344技术指标：试验次数：1~999999累加计数：1~999999测试头数：4头磨块有效摩擦直径：φ28.8mm夹持器与磨台相对运动速度：50r/min衣料试样重锤：395g装饰品试样重锤：594g电源：AC220V,250W测试方法：马丁代尔耐磨测试仪最少可同时测试四个样品，最多可同时测试九个样品。
马丁代尔耐磨仪操作说明书
马丁代尔耐磨仪操作说明书目录一．简介2二．主要技术参数2三．仪器图示3四．使用说明4五．操作方法5六．评级5七.保养与维护6八.质量保证书9九.保修卡一．简述该仪器是吸取国内、外同类仪器优点设计而成，其外形美观大方、操作简便，微机系统采用两种计数方式，直观大方，设定方便，4个工位同时试验，提高试验效率。
仪器还设有二种李沙茹（Lissajous）24mm×24mm、60.5mm×60.5mm 运动轨迹和多种配套附件，能适应多种试验方法标准。
该仪器适用于:GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。
其原理：圆形试样与同样材料织物在给定的压力下，以Lissajous图形运动轨迹进行磨擦，达到规定的转数后，评定试样起毛起球等级。
还适用于GB/T13775、ASTM D4966、ISO12947等织物耐磨性能试验。
其原理：圆形织物试样在一定的压力下，与标准磨料按李莎如(Lissajous)曲线的运动轨迹进行互相磨擦，导致试样破损，以试样破损的耐磨次数表示织物的耐磨性能。
符合标准：符合：GB/T4802.2、ASTM D4970、ISO12945-2等织物起毛起球程度的试验。
还符合：GB/T13775、ASTM D4966、ISO12947-3-1998等织物耐磨性能试验。
二.主要技术参数工位数4位计数显示a.预计计数：0～999999次b.累计计数：0～999999次最大动程24±0.5mm、60.5±0.5mm加压物质量a.夹持器：200±1gb.衣料试样重锤：395±2gc.家具装饰品试样重锤：594±2gd.不锈钢蝶片260±1g磨块有效摩擦直径A 型200g(1.96N)摩擦头￠28.8－0.084mm B 型155g(1.52N)摩擦头￠90－0.10mm 夹持器与磨台相对运动速度50-2r/min 装样压锤质量2385±10g外形尺寸885×600×410mm (L×W×H)重量150kg 电源Ac220V 50Hz三．仪器图示固定夹具操作面板测试法码移动盘测试夹具四．使用说明1.范围1.1适用于判断织物起球及表面其它的一些耐磨相关变化1.2此法适用于各种针织物，皮革与机织物1.3不适合用于厚度超3mm织物1.4也适用于经过水洗或干洗扣的试样2.原理2.1把试样装在马丁代尔耐磨仪上，运转固定转数2.2将摩过的试样在标准光源下，用标准图卡评级。
GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析
GBT4802马丁代尔耐磨仪_织物平磨仪测试方法分析在服装的穿着过程中，经常会在其表面发现“小绒球”，这就是所谓的“起球”现象。
起球是服装表面的物理变化。
这是由于服装的不同部位相瓦摩擦，或与其它物体如背包、桌子等发生摩擦而产生的起球现象。
这种现象形成的过程通常如下：由于摩擦，在织物纱线中会分离出部分松散的纤维，这些冒出纱线表面的纤维末端很容易和服装表面污渍与杂质形成球状，接着这些球状体逐渐变大。
假设在外力的作用下，这些球状物依然附着在织物上日益变大，我们就称其为起球现象。
针对这种现象，我国用于测试起球的方法有三种，即：圆轨迹法，马丁代尔法和滚箱起球法。
梭织物的起球试验以采用圆轨迹法和马丁代尔法为多。
我国GB/T4802.2标准即为于马丁代尔法测试，由于GB/T4802.2—2008标准对GB/T4802.2—1997作了较大修改，因此，我们对这两个标准进行了比较，并分别依据其规定的条件做了比对试验，本文将就此进行一些探讨。
1、标准比较GB/T4802.2—2008标准和GB/T4802.2—1 997标准的测试原理是一致的，都是将圆形的试样安装在马丁代尔试验仪上，试样的表面与相同试样的表面摩擦。
摩擦运动轨迹为利萨如图形。
由于仪器设备的改变，试验参数也有变化，两者的区别见.表l：2、试验结果比对因为提花织物包含了多种变化的组织结构，选择10个不同规格和花型的提花织物作为比对试样。
由于GB/T4802.2—96标准规定的摩擦次数为1000次，而GB/T4802.2—08标准规定梭织物的试验终点至少2000次，我们选择了摩擦1000次和2000次的测试结果进行比较，测试结果见表2：3、测试结果讨论根据表2的数据兀丁以发现，采用改型马丁代尔耐磨试验仪测试的起球结果，90%好于采用马丁代尔耐磨试验仪测试的起球结果(除8号试样外);而摩擦次数对起球的影响程度，改型马丁代尔耐磨试验仪与马丁代尔耐磨试验仪差异不大。
马丁代尔耐磨试验机原理和注意事项
马丁代尔耐磨试验机原理和注意事项马丁代尔耐磨法依据原理马丁代尔耐磨仪依据J.G.Martindale设计原理，及符合羊毛工业研究协会规格所制造出的一款检测设备。
它利用标准羊毛毡作为磨擦物，去磨擦被检测物品如布类等，当然可依据不同测试方法、不同要求，去更改磨擦物一标准羊毛毡，为其他材料如砂纸等，以测试皮革耐磨性或脱色程度。
被测物夹在一圆柱体上，并加以一标准重量（依测试方法决定，压在磨擦物上，由垂直、水平偏心轮带动，产生一李沙茹曲线图，目的在完成一多方向性磨擦测试。
对一般鞋类材料，在穿着时磨擦效应测试，大多同时以干式、湿式两法检测，去模拟雨水对鞋面材料、或汗水对鞋内里的影响程度。
马丁代尔耐磨试验机测试步骤：1.试样在实验室环境中停放8小时以上。
2.在试样的平整部位裁取一块样品。
如是鞋垫，应裁到转印部位。
3.从试验机上取下荷重及荷重轴杆。
4.取下顶部平板和测试夹具。
5.试样的装置：松开测试夹具上的固定环，拿出试样压片，将试样放入测试夹具底座内，在试样与测试夹具底座之间垫一片试样垫片，再将试样压片置于试样垫片上并用固定环固定。
6.羊毛毡和摩擦布的装置：松开固定螺丝和固定环，将羊毛毡置于底座上再铺上摩擦布，在摩擦布上的正中压上2.5kg的压盘，装回固定环并锁紧固定螺丝。
7.装回顶部平板，将荷重轴杆(12KPa)闯过顶部平板上的圆孔。
8.将装有试样的测试夹具面朝下，置于底座夹具上，调整测试夹具圆形凹槽对准荷重轴杆，使荷重轴杆插入测试夹具的圆形凹槽内。
9.按标准设定次数，启动开关，开始测试。
10. 到达设定的次数后自动停机，取下试样判定结果。
试验注意事项：1、摩擦布不能反复使用，每完成50000次摩擦需要更换一块摩擦布;2、羊毛毡可以反复使用，直至表面有磨损或者已被沾色时才需要更换;3、鞋垫应该先去布，再进行马丁代尔耐磨测试;要我们去注意的。
第一、在使用的时候，一定要连接于其额定功率相符合的电源功率，以免在使用中对马丁代尔耐磨仪造成损坏。
马丁代尔耐磨测试仪测试结果评测
马丁代尔耐磨测试仪测试结果评测马丁代尔法织物耐磨性的测定的方法标准体系进行系统介绍，指出欧洲标准，德国标准，美国材料协会标准和中国标准与国际标准ISO的关系是等同采用或修改采用的关系。
马丁代尔法织物耐磨性的测定的方法有试样破损的测定法、质量损失的测定法和外观质量变化法三种。
三种方法中常用的是试样破损的测定法，该方法误差小，检测结果直观明了，不同织物的耐磨性能容易比较，在服装产品、装饰织物普遍采用。
质量损失的测定法和外观质量变化法检测结果的表示形式比较复杂，但是能够反映出不同的摩擦阶段试样的耐磨状况，在生产企业或科研机构分析织物的用途方面，有较强的实用性。
本文基于我国的国家标准GB/T21196.2～4—2007，对马丁代尔法织物耐磨性的三种测定方法的主要内容进行了概述，希望有助于纺织品质量检测人员正确的理解和应用马丁代尔法进行织物耐磨性的检测。
纺织品耐磨性检测方法综述一、试样破损测定该方法适用于所有纺织织物，但不适用于磨损寿命较短的织物。
(1)磨料的选择。
根据试样的特点选择不同的标准磨料。
非涂层织物：机织平纹羊毛织物;涂层织物：No.600水砂纸。
磨料和磨台之间用羊毛毡分隔，试验结束后，检查毛毡表面，如果出现污点或磨损，应及时更换。
(2)取样方法。
至少3块，机织物应该包含不同经纬纱。
提花织物或花式组织，应该包括一个完全组织的各特性部位，一个完全组织或图案较大时，各部位可分别取样。
(3)试样夹具衬垫的选择。
测定试样的单位面积质量，试样的单位面积≥500g/m2,不需要泡沫塑料衬垫，试样的单位面积<500g/m2,试样夹具内加装泡沫塑料衬垫，每次试验更换泡沫塑料衬垫。
(4)摩擦负荷总有效质量选择。
摩擦负荷总有效质量包括夹持器、不锈钢碟片、试样重锤质量。
根据亚太拉斯M235Martindale耐磨性与起球性测试仪提供的技术参数，夹持器质量：(200±1)g;不锈钢碟片质量：(260±1)g;试样重锤质量：(395±2)g，(594±2)g。
马丁代尔耐磨仪的参数特点介绍
马丁代尔耐磨仪的参数特点介绍马丁代尔耐磨仪是一种专门用于测试材料磨损性能的仪器，广泛应用于橡胶、塑料、涂层、润滑剂等各种材料的磨损性能测试。
本文将介绍马丁代尔耐磨仪的参数特点。
参数马丁代尔耐磨仪的参数包括磨损试样、载荷、磨损方式、试验时间等。
下面将逐一介绍。
磨损试样磨损试样是磨损实验的主要对象，其形状和大小直接影响着测试结果。
马丁代尔耐磨仪的标准试样为圆柱形，直径为16mm，长度为25mm。
此外，根据不同的测试要求，还可以采用其他形状和尺寸的试样。
载荷载荷是指试样受到的力，也是决定磨损试验结果的一个关键参数。
马丁代尔耐磨仪的载荷范围为0~10N，可以根据测试要求进行调整。
一般情况下，载荷越大，试样的磨损量也会越大。
磨损方式马丁代尔耐磨仪主要有两种磨损方式，即滑动磨损和滚动磨损。
在滑动磨损模式下，试样与砂纸之间保持一定的载荷和滑动速度，直接接触磨损；在滚动磨损模式下，试样和砂轮之间保持一定的载荷和旋转速度，通过轴承或者滚珠的滚动磨损试样。
在实际应用中，根据测试要求选择不同的磨损方式。
试验时间试验时间是指试样在马丁代尔耐磨仪内磨损的时间，一般情况下，试验时间越长，试样磨损量越大。
根据测试要求，可以灵活选择试验时间。
特点马丁代尔耐磨仪具有以下特点：精度高马丁代尔耐磨仪采用计算机控制系统，可以精确控制试验参数，确保测试结果的准确性和可靠性。
操作简单马丁代尔耐磨仪的测试操作简单，只需要根据测试要求进行参数设置，然后启动即可。
此外，在测试过程中，仪器会自动记录试样的磨损量和试验时间等数据，操作人员只需要按照提示进行操作即可。
具有广泛的应用范围马丁代尔耐磨仪适用于测试各种材料的磨损性能，无论是橡胶、塑料、涂层、润滑剂还是其他材料，都可以进行测试。
维护方便马丁代尔耐磨仪的主要部件和消耗品都可以进行替换和调整，维护方便。
此外，仪器内部带有自动清洗功能，使用起来更加方便。
总结马丁代尔耐磨仪是一种广泛应用于材料磨损性能测试的专用仪器，具有精度高、操作简单、应用范围广、维护方便等特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
马丁代尔耐磨测试仪
适用标准：
GB/T4802.2, FZ/T20020, ISO12945-2, ISO12947
适用范围：
用于纺织品、膜材料耐磨损、磨耗、及外观变化（起球）的性能测试。
仪器特性：
1、标准李莎茹曲线
2、重锤及关键组件采用304不锈钢制作，外型美观，经久耐用
3、压板采用特制铝合金制作，保证长时间使用不变形
4、滚针轴承式连接传动，保证各工作台测试无误差
5、可预置多套运行程序，多种计数方式（递增和递减）
6、六工位独立累积计数，可随时单工位锁定，方便测试管理
7、彩色触摸屏控制，中英文菜单操作界面
主要技术指标：
1.试样台个数：6个
2.试样夹直径：φ38mmφ90mm
38mm试样夹和导向杆总重量为：（200±1）g
90mm试样夹和导向杆总重量为：（155±1）g
砝码395g±2g、594g±2g
3.试样台直径：120mm
4.试验速度：50±2r.p.m
5.计数器记数范围：预置计数1次～9999次
6.电机功率：250W,转速: 1400 r.p.m
7.电源：AC220V±10%、50Hz。
