溢流坝及溢流设施
三、发电用专门建筑物
1．进水口 进水口的作用是为了引水发电。进水口要设进水闸门， 以便控制进水量。闸前要设置拦污栅，将水中的杂物滤掉。 2．引水建筑物 对于坝后式水电厂，由于发电厂房紧靠坝体下游，进水 口直接通过压力水管引至厂房。 3．蝴蝶阀 蝴蝶阀一般安装在水轮机蜗壳前的钢管上，当机组发 生事故而导水机构又同时发生故障不能及时关闭时，可迅 速关闭蝴蝶阀，紧急停机，避免事故扩大。在停机或检修 时将其关闭，还可减少漏水及确保工作安全。较常用的蝴 蝶阀，其阀体形状如铁饼，大中型蝴蝶阀均采用油压操作。 它的作用相当于汽轮机中的自动主汽门。
1引水室
引水室是水流进水轮机所经过的第一个部件，通过它将 水引向导水部件，然后经过座环进入导水机构。 引水室主要作用是以最小的水力损失把水引向导水部件， 从而提高水轮机的效率。 大中型水轮机多数都采用蜗壳式引水室。它的进口端与 压力水管相连，由进口端向末端它的断面积逐渐减小，并将 导水部件包围在里面。从外形上看很象蜗牛壳，故称为蜗壳 式引水室，简称蜗壳。 为了能使水流沿导水部件周围进入转 轮，在圆形断面内侧留有开口。水流由压 力水管进入蜗壳后，一方面沿着开口进入 导水部件，另一方面则沿着圆周对主轴做 自由旋转运动，使水流造成旋转。随着水 流不断进入导水部件，通过断面的流量不 断减少，为保证进入转轮的水流均匀，因 此蜗壳的断面也逐渐变小。 图6
第三讲
水力发电厂
主讲人：
3．1 水电厂的主要类型
水力发电厂简称水电厂（站），是利用水能转换为电能的发电厂。 它从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转， 将水能转变成机械能，水轮机带动发电机旋转，将机械能变成电能。 它不需要燃料，而是利用水能循环不息的能源来获得电能。 江河的水流川流不息，经过支流、干流汇入大海后，在海洋内受太 阳辐射而蒸发成水汽，被大气吹向大陆形成雨雪降至地面，又流入江 河。利用循环不息的水能发电，与火电厂相比，可以节省大量的煤、 石油或天然气等燃料资源，而且没有污染。而且，水电厂的生产效率 较高。同时，因为不消耗燃料，所以生产成本也比较低。 缺点是水电厂的土建工程较大，造价比火电高，建设周期比火电长， 而且受自然条件影响比较大。 构成水能的基本条件，是水的流量和落差，流量和落差的大小决定 水能的大小。水电厂就是充分利用水的流量和落差，将水能最大限度 地转化为电能。
我国水电站分类
引水式水电站包括大坝、泄洪建筑物和取水 口建筑物。前者是为了取得调节库容，后者使 库水通过取水口建筑物送入明渠经前池、压力 钢管到厂房发电（或送入隧洞经调压井、压力 钢管到厂房发电）。引水明渠或隧洞的线路需 根据具体工程地形和地质条件确定。对天然河 道落差较大的河道，明渠或隧洞常常沿河道岸 边布置，如河道存有天然弯道时则可采用截弯 取直的形式布置，以便充分取得这部分的集中 落差。中国四川映秀湾一级水电站是具有相当 规模的引水式水电站，装机13.5万千瓦，为地 下式厂房。
我国水电站分 类
作者； 学号：
坝式水电站
筑坝抬高水头，集中调节天然水流，用以生产电力的水电站。 其主要特点是拦河坝和水电站厂房集中布置于很短的同一河段中， 电站的水头基本上全部由坝抬高水位获得。 分类 按照水电站主要建筑物拦河坝与水电站厂房的相对位置， 可分为坝后式和河床式两大类。 ①坝后式水电站：厂房布置在坝体下游侧，并通过坝体引水发电， 厂房本身不承受上游水压力的水电站。坝后式水电站厂房在枢纽 总体布置中的位置，可以根据坝址区的地形、地质、坝的形式等 条件选定。其中，坝型对厂房的布置常起决定性的作用。一般的 坝后式水电站厂房建在混凝土坝的坝趾附近；如混凝土的坝体足 够大，可以将厂房布置在坝内空腔中，称为坝内式水电站；当挡 水坝为支墩坝或连拱坝时，还可将厂房布置在支墩间；如河谷较 窄而水电站的机组较多，溢流建筑物与厂房的布置有矛盾时，将 厂房布置在溢流坝的下游，溢流水舌流经厂房顶或从厂房上空挑 越至下游
三门峡水利枢纽 图
坝式水电站
图
新丰江水电站
图
龙羊峡水电站
图
引水式水电站
自河流坡降较陡、落差比较集中的河 段，以及河湾或相邻两河河床高程相 差较大的地方，利用坡降平缓的引水 道引水而与天然水面形成符合要求的 落差(水头)发电的水电站。 水电站的装机容量主要取决于水 头和流量的大小。山区河流的特点是 流量不大，但天然河道的落差一般较 大，这样，发电水头可通过修造引水 明渠或引水隧洞来取得，适合于修建 引水式水电站。
水电站厂房布置(设计)
适用于单机容量在数十万MW的大型机组。
六、水电站厂房的起重设备
为了安装和检修机组及其辅助设备，厂房内要装设 专门的起重设备。
最常见的起重设备是桥式起重机(桥吊)。
桥吊由横跨厂房的桥吊大梁及其上部的小车组成，
桥吊大梁可在吊车梁顶上沿主厂房纵向行驶，桥吊
大梁上的小车可沿该大梁在厂房横向移动。
2、桥吊跨度与工作范围
(1) 桥吊跨度要与主厂房下部块体结构的尺寸相适应， 使主厂房构架直接座落在下部块体结构的一期混
凝土上。
(2) 要满足发电机层及安装间布置要求，使主厂房内
主要机电设备均在主副钩工作范围之内，以便安
装和检修。 (3) 尽量采用起重机制造厂家所规定的标准跨度。
第五节 主厂房的布置
④ 机械控制设备系统。包括水轮机的调速设备，如 接力器及操作柜，事故阀门的控制设备，其它各
种闸门、减压阀、拦污栅等操作控制设备。
⑤ 辅助设备系统。包括为了安装、检修、维护、运
行所必须的各种电气及机械辅助设备，如厂用电
系统(厂用变压器、厂用配电装置、直流电系统)，
油系统、气系统、水系统，起重设备，各种电气
特征：厂房位于拦河坝的下游，紧接坝后，在结 构上与大坝用永久缝分开，发电用水由坝内高压 管道引入厂房。 坝后式厂房还可以变化为：挑越式厂房、溢流式 厂房、坝内式厂房。
坝 后 厂 房
坝后式厂房示意图
Center Hill Lake and Dam
挑 越 式 厂 房
乌江渡水电站
坝内式厂房
•厂房移入溢流坝体空腹内。
升压后，再经输电线路送给用户。
④
开关站。一般布置在户外，装设高压开关、 高压母线和保护设施，高压输电线由此将电 能输送给电力用户。

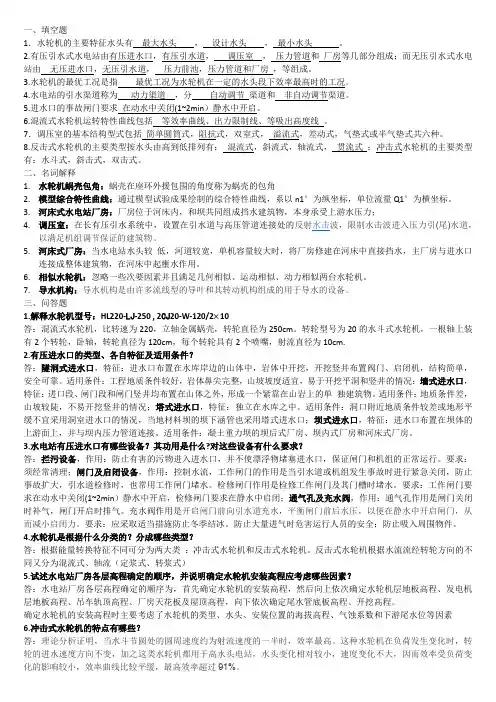

水电站总结终极版
1．水轮机的主要特征水头有最大水头，设计水头，最小水头。
2.有压引水式水电站由有压进水口，有压引水道，调压室，压力管道和厂房等几部分组成；而无压引水式水电站由无压进水口，无压引水道，压力前池，压力管道和厂房，等组成。
3.水轮机的最优工况是指最优工况为水轮机在一定的水头段下效率最高时的工况。
4.水电站的引水渠道称为动力渠道，分自动调节渠道和非自动调节渠道。
5.进水口的事故闸门要求在动水中关闭(1~2min）静水中开启。
6.混流式水轮机运转特性曲线包括等效率曲线、出力限制线、等吸出高度线。
7．调压室的基本结构型式包括简单圆筒式，阻抗式，双室式，溢流式，差动式，气垫式或半气垫式共六种。
8.反击式水轮机的主要类型按水头由高到低排列有：混流式，斜流式，轴流式，贯流式；冲击式水轮机的主要类型有：水斗式，斜击式，双击式。
二、名词解释1.水轮机蜗壳包角：蜗壳在座环外援包围的角度称为蜗壳的包角2.模型综合特性曲线：通过模型试验成果绘制的综合特性曲线，系以n1°为纵坐标，单位流量Q1°为横坐标。
3.河床式水电站厂房：4.调压室：以满足机组调节保证的建筑物。
5.河床式厂房：当水电站水头较低，河道较宽，单机容量较大时，将厂房修建在河床中直接挡水，主厂房与进水口连接成整体建筑物，在河床中起壅水作用。
6.相似水轮机：忽略一些次要因素并且满足几何相似、运动相似、动力相似两台水轮机。
7.导水机构：导水机构是由许多流线型的导叶和其转动机构组成的用于导水的设备。
三、问答题1.解释水轮机型号：HL220-LJ-250 , 2CJ20-W-120/210答：混流式水轮机，比转速为220，立轴金属蜗壳，转轮直径为250cm。
转轮型号为20的水斗式水轮机，一根轴上装有2个转轮，卧轴，转轮直径为120cm，每个转轮具有2个喷嘴，射流直径为10cm.2.有压进水口的类型、各自特征及适用条件？答：隧洞式进水口，特征：进水口布置在水库岸边的山体中，岩体中开挖，开挖竖井布置阀门、启闭机，结构简单，安全可靠。
水电站复习资料整理
⽔电站复习资料整理1.溢流式⼚房布置特点？(1) ⼚房顶泄洪，溢流式⼚房通常是全封闭的，⼀般不设窗户；(2) 溢流式⼚房的⼚坝之间往往留有较⼤的空间，常将副⼚房布置在⼚坝之间，可节省投资。
(3) 尾⽔平台在泄洪时受到较⼤的吸⼒，⽽且在泄洪开始和终了时受到⽔⾆的冲击，所以尾⽔平台上不宜设副⼚房。
(4) 溢流式⼚房的安装间结合进⼚交通条件，⼀般设于主⼚房的⼀端或两端，很少设于中间。
(5) 为了减⼩溢流顶板的跨度，主⼚房内除布置主机及必要的附属设备并留有主通道外，尽量不布置辅助设备和电⽓设备，后者宜布置在⼚坝之间。
(6) 由于溢流⼚房顶承受巨⼤的⽔重、顶板⾃重及⽔平推⼒(来⾃⼤坝及溢流时)，⼚房排架通常由整⽚很厚的钢筋混凝⼟箱形结构组成，⽽不另设柱⼦。
2、什么是坝内式⼚房——布置在坝体空腔内的⼚房称为坝内式⼚房3、河床式⼚房布置和结构计算的特点？(1)⼚房即是挡⽔建筑物，⼚房上游侧设置⽐较挡⽔墙来承受上游⽔压⼒，因此必须进⾏⼚房总体稳定分析和计算，包括抗滑稳定、基础防渗、地基应⼒等⼀系列问题。
(2)河床式⽔电站的进⽔⼝是与⼚房的主机室连接成为⼀个整体结构, 进⼝段的设计即为⼚房设计的⼀部分。
(3)⼚房的上游侧⼀般不设吊车梁，将吊车轨道直接铺设在由上游挡⽔墙伸出的带形⽜腿上。
(4)由于⽔电站的⽔头低，单机引⽤流量⼤，通常采⽤钢筋混凝⼟蜗壳。
(5)低⽔头⼤容量的⽔轮机（即轴流转浆式机组）⽓蚀性能较差，要求安装⾼程较低，因此基础开挖很深，⽔下混凝⼟⽅量很⼤。
(6)河床式电站的⽔库容量不⼤，⽔库中流速较⼤，泥沙、漂浮物均会被带到⼚房前⾯，要考虑排沙、防淤及排污措施。
(7)河床式电站落差不⼤，洪⽔期落差更⼩。
尾⽔位⾼，除出⼒受阻外，对电站⼚房设计也会造成不利的影响。
4、什么是地下⼚房？地下⼚房的优缺点？（1）把⽔电站⼚房等主要建筑物布置在⼭岩洞室之中就是地下⼚房。
（2）优点： (1)⼚房位置可以选择地质条件较好的区域，⼚房布置较灵活。
水电站的分类
水电站的分类一、按开发方式分类①坝式水电站,是在河流上拦河筑坝，壅高水位，以形成发电水头的水电站。
坝式水电站，按厂房与坝的相对位置，可分为河床式、坝后式、坝内式、厂房顶溢流式、岸边式和地下式等。
②引水式水电站，是采用引水建筑物集中天然河道落差以形成发电水头的水电站。
根据引水道的水力条件，引水式水电站可分为无压与有压两类。
无压引水采用明渠或无压隧洞明流引水，适用于中小型水电站；有压引水采用压力隧洞或压力管道引水，适用于大中型水电站。
③混合式水电站，是由挡水建筑物和引水系统共同形成发电水头的水电站。
发电水头的一部分靠拦河挡水闸坝雍高水位取得，另一部分靠引水道集中落差取得。
混合式水电站通常兼有坝式和引水式水电站的工程特点，具有较好的综合利用效益。
④抽水蓄能电站，是具有上、下水库，利用电力系统中低谷多余电能，把下水库的水抽到上水库内，以位能的形式蓄能，需要时再从上水库放水至下水库进行发电的水电站。
按水源不同，抽水蓄能电站又可分为纯抽水蓄能电站、混合式抽水蓄能电站、调水式抽水蓄能电站。
二、按工作水头分类①高水头水电站，通常指水头大于200m的水电站。
高水头水电站一般建在河流上游的高山地区，多为引水式或混合式水电站。
如为坝式水电站，坝的高度常在250m以上。
②中水头水电站，通常指水头为40～200m的水电站，中水头水电站应用范围比较广泛，多数为坝式或混合式水电站。
③低水头水电站，通常指水头在40m以下的水电站，也有将2～4m水头的水电站称为极低水头水电站。
低水头水电站多建在河流坡降平缓的中下游河段，普遍采用河床式电站。
三、按装机容量分类①大型水电站。
电站总装机容量在30万kW（300MW）及以上的水电站。
大型水电站多建在大江大河上，需要研究解决的环境、社会、技术和经济问题也比较复杂。
②中型水电站。
电站总装机容量为5万～30万kW（不含30万kW）的水电站。
中型水电站多建在中小河流上，需要研究的问题相对较简单，易于解决。
高清图文+水电站其他类型厂房(坝后式、溢流式、 坝内式)
第三节 地下式厂房
把水电站厂房等主要建筑物布置在山岩洞室之中就是 地下厂房
目前国外建成的地下水电站约有350座，总装机容量 达40000MW。我国已建成的地下水电站有40余座，总 装机容量约5000MW。
由于开挖机械的不断改进和施工技术的不断提高，地 下开挖的进度越来越快，造价越来越低，因此近年来 国内外地下水电站建设速度加快。
(一) 溢流式厂房布置特点
(5) 为了减小溢流顶板的跨度，主厂房内除布置主机 及必要的附属设备并留有主通道外，尽量不布置辅助 设备和电气设备，后者宜布置在厂坝之间。
(6) 由于溢流厂房顶承受巨大的水重、顶板自重及水 平推力(来自大坝及溢流时)，厂房排架通常由整片很 厚的钢筋混凝土箱形结构组成，而不另设柱子。
1．厂房即是挡水建筑物，厂房上游侧设置比较挡水墙来 承受上游水压力，因此必须进行厂房总体稳定分析和 计算，包括抗滑稳定、基础防渗、地基应力等一系列 问题。
2．河床式水电站的进水口是与厂房的主机室连接成为一 个整体结构, 进口段的设计即为厂房设计的一部分。
3．厂房的上游侧一般不设吊车梁，将吊车轨道直接铺设 在由上游挡水墙伸出的带形牛腿上。另外由于机组容 量大，水轮发电机组的尺寸较大，发电机的重量大， 厂房桥吊、立柱、吊车梁的负荷也较大。
三、 坝内式厂房
布置在坝体空腔内的厂房称为坝内式厂房 坝内式厂房布置在溢流坝内，泄洪以及洪水期的高尾
水位不直接作用于厂房。但坝内空腔削弱了坝体，使 坝体应力复杂化。 坝内式厂房坝体空腔的大小和形状对坝体的应力影响 很大。空腔的大小和形状应结合坝型、坝高、厂房布 置的要求，选择优化断面。坝内厂房的布置设计应与 大坝剖面形状的拟定密切配合进行
三、地下厂房的洞室组成
水电站厂房基本知识—水电站厂房的功用、组成及基本类型
三、水电站厂房的基本类型 1、地面式厂房——河岸式厂房
•特征 发电用水来自较长的引水道，厂房 远离挡水建筑物，一般位于河岸， 其轴线常平行河道。
三、水电站厂房的基本类型 2、地下式厂房
•特征 由于受地形、地质 条件限制，或国防 需要，将厂房建在 地下山体内。
三、水电站厂房的基本类型 3、抽水蓄能电站厂房
一、水电站厂房的组成
（三）根据水电站厂房的结构组成划分 1.水平面上可分为主机室和安装间 2.垂直面上，根据工程习惯将主厂房以发电 机层楼板面为界，分为上部结构和下部结构。 （1）上部结构。 （2）下部结构。
三、水电站厂房的基本类型 1、地面式厂房——河床式厂房
•特征 当水头较低、单机容量较大时，将 厂房与整个进水建筑物连成一体， 厂房本身起挡水作用。
电站设上游和下游两个水库，利用电网负荷较小时的电 力，驱动水泵，将下游水库的水抽至上游水库蓄存，高峰 负荷时，将上游水库的水下放，利用水的势能冲动水轮机 带动发电机发电。
三、水电站厂房的基本类型 4、潮汐电站厂房
利用海水涨落形成的 潮汐能发电的电站。
海面涨潮水位
海面退潮水位 海洋
H
潮汐发电站 退潮时海湾内 水位高于海面
涨潮时海湾内 水位低于海面
海湾
水电站厂房是水工建筑物、机械及电气设备的综合体，在厂房的设 计、施工、安装和运行过程中需要各专业人员能力协作。
一、水电站厂房的组成
（一）根据设备布置和运行要求的空间划分 （1）主厂房。 （2）副厂房。 （3）主变压器场。 （4）开关站。
一、水电站厂房的组成
（二）根据设备组成系统划分 （1）水流系统。 （2）电流系统。 （3）电气控制设备系统。 （4）机械控制设备系统。 （5）辅助设备系统。
坝后式溢流式坝内式厂房设计
建于地面的水电站厂房称为地面厂房，地面厂房有三种基本型式：引水式、坝后式和河床式厂房。
随着水电技术的发展和需要，从中又发展出溢流式、坝内式以及泄流式厂房等。
建于地下的水电站厂房则称为地下厂房，目前地下厂房已广泛使用于水电建设中。
引水式厂房的布置在第十七章中已作详细阐述，其中布置基本原理对其他型式的厂房也适用，本章主要说明其他类型厂房的特点。
此外，本章第四节对抽水蓄能电站和潮汐电站的厂房也作了简要说明。
坝后式、溢流式、坝内式厂房一、坝后式厂房坝后式厂房通常是指布置在非溢流坝后、与坝体衔接的厂房。
坝址河谷较宽，河谷中布置溢流坝外还需布置非溢流坝时，通常采用这种厂房，如图11-1所示。
河谷虽然不宽，如可采用坝外泄洪建筑物泄洪，河谷中只需布置非溢流坝时，也可采用这种.厂房。
位于混凝土重力坝后的厂房，厂坝连接处通常设纵向沉降伸缩缝将厂坝结构分开（见图11-2 ）。
采用这种连接方式时，厂坝各自独立承受荷载和保持稳定，连接处允许产生相对变位，因而结构受力比较明确。
采用这种连接方式时，压力钢管穿过上述纵缝处应设置伸缩节。
在平面布置士，由于钢管一般最梦布置在每一坝段的中间，坝段与厂房机组段的横缝往往互相错开，坝段的长度与机组段的长度应相互协调。
图17-1厂坝整体连接的坝后式厂房厂坝连接处有时可以采用不设纵向沉降伸缩缝的整体连接方式，如图17-1所示。
这时厂房的下部结构通常与坝体连接成整体，厂坝共同保持整体稳走。
采用这种连接方式时，坝体的变位会影响厂房，坝体承受的荷载一部分要传给厂房承担，从而使厂房下部结构的应力状态复杂，厂房机组轴歪斜，因此需要注意研究厂房下部结构的应力和变位情况。
为了不致削弱坝体和在厂房下部结构空腔周围引起过大的应力，一般宜将厂房下部结构中的空腔部分如尾水管等布置在坝体下游基本剖面线之外；坝高不大时才可将厂房下部空腔切入坝体剖面线内，以求尽量压缩建筑物的尺寸。
厂坝整体连接时，连接处需要传递较大的推力和剪力：因而厂坝连接段的结构强度应足够。
水利水电工程技术设计阶段厂顶溢流式厂房设计大纲范本
FJD 35060 FJD 水利水电工程技术设计阶段厂顶溢流式厂房设计大纲范本水利水电勘测设计标准化信息网1996年3月1水电站技术设计阶段厂顶溢流式厂房设计大纲主编单位:主编单位总工程师:参编单位:主要编写人员:软件开发单位:软件编写人员:勘测设计研究院年月2目次1. 引言 (4)2. 设计依据文件和规范 (4)3. 设计条件和基本资料 (5)4. 厂房布置设计 (10)5.厂房建筑物结构设计 (10)6.混凝土浇筑分块及温控 (15)7.厂房基础处理（见坝后式厂房设计大纲范本） (16)8.观测设计 (16)9.专题研究（必要时） (16)10.工程量计算 (16)11.应提供的设计成果 (16)341 引言1.1 工程概况工程位于 , 是以 为主, 兼有 等综合利用的水利水电枢纽工程。
总装机容量 MW, 年发电量 MW.h 。
坝址控制流域面积 km 2。
共装机 台；单机容量 MW ；单机引用流量 m 3/s 。
本工程初步设计报告于 年 月 日审查通过。
1.2 编写说明本设计大纲内容除厂房布置和厂区布置之外, 结构设计仅包含主厂房的机组段、安装间段及其与坝体连接等部分。
厂房内机墩、蜗壳外围混凝土、尾水管、水下挡水墙, 上部结构的吊车梁及牛腿等构件设计与坝后式厂房以及有关设计大纲雷同, 本大纲省略。
此外, 布置在主厂房以外的副厂房和开关站, 属于单体构筑物, 其结构设计内容及要求, 本大纲也未列。
2 设计依据文件和规范2.1 有关本工程的文件：(1) 工程初步设计报告及附图、附件； (2) 工程初步设计报告审批文件； (3) 工程技术设计任务书；(4)有关会议纪要或文件, 厂家资料或协议文件； (5)有关专题报告。
2.2 主要设计规范(1) SDJ12—78 水利水电枢纽工程等级划分及设计标准(山区、丘 陵区部分)(试行)及补充规定； (2) GB50201—94 防洪标准；(3) SD335—89 水电站厂房设计规范(试行)；(4) SDJ173—85 水力发电厂机电设计技术规范(试行)；(5) SDJ278—90 水利水电工程设计防火规范；(6) SDJQ1—84 水力发电厂厂房采暖通风和空气调节技术规范；(7) SDJ341—89 溢洪道设计规范；(8) SDJ10—78 水工建筑物抗震设计规范(试行)；(9) SDJ20—78 水工钢筋混凝土结构设计规范(试行)；(10)SDJ21—78 混凝土重力坝设计规范(试行)及补充规定；(11)(88)水规设字第8号文水利水电工程设计量计算规定(试行)。
水电站考试复习习题
水电站的布置形式及组成建筑物一、填空题1．水电站的基本布置形式有_坝式水电站、引水式水电站、混合式水电站三种，其中坝式水电站分河床式、坝后式、坝内式、溢流式等形式。
2．有压引水式水电站由_________________、_________________、______________、______________、______________等组成；而无压引水式水电站由_____________、_____________、______________、______________、______________等组成。
3．抽水蓄能电站的作用是___________________________________，包括_________________和_________________两个过程。
4．按其调节性能水电站可分为____________和______________两类。
二、思考题1．按照集中落差的方式不同，水电站的开发分为几种基本方式？各种水电站有何特点及适用条件？2．水电站有哪些组成建筑物？其主要作用是什么？3．抽水蓄能电站的作用和基本工作原理是什么？潮汐电站基本工作原理是什么4．何为水电站的梯级开发？水电站进水口及引水建筑物一、判断题1．无压引水进水口，一般应选在河流弯曲段的凸岸。
( )2．有压进水口的底坎高程应高于死水位。
( )3．通气孔一般应设在事故闸门的上游侧。
( )4．进水口的检修闸门是用来检修引水道或水轮机组的。
( )5．渠道的经济断面是指工程投资最小的断面。
( )6．明渠中也会有水击现象产生。
( )二、填空题1．水电站的有压进水口类型有______________、______________、____________、____________等几种。
2．水电站有压进水口主要设备有______________、______________、______________和______________。
1第五章-水电站输水系统(2013.3)解析
抽水蓄能和放水发电两个过程：
抽水蓄能：系统负荷低时，利用系统多余 的电能带动泵站机组将下库的水抽到上库 (电动机+水泵)， 以水的势能形式贮存起来；
放水发电：系统负荷高时，将上库的水放 下来推动水轮发电机组(水轮机+发电机)发 电，以补充系统中电能的不足。
系统日负荷 发电运行
抽水蓄能电站出 力
水位
港湾 潮差 潮期 时间（小时）
海岸 厂房
水库 土坝
泄水闸 海洋
海岸
潮汐电站 布置示意图
六、河流的梯级开发和梯级水电站
一条河流的水力蕴藏量是一定的，如果在 下游建一个高坝大库，则调节能力很好， 但淹没损失太大。如果修多个较低的坝形 成一系列的较小的水库，则淹没小得多。 后一种方式为梯级开发。梯级开发方案是 一条河流的综合利用规划。
(3) 电站库容很小，基本无水库淹没损失，工程量 较小，单位造价较低。
类型：(1) 无压引水式：引水道是无压的(如明渠)
(2) 有压引水式：引水道是有压的(压力隧洞)
适用条件： 适合河道坡降较陡，流量较小的山区
性河段。
1． 无压引水式电站
引水建筑物是无压的：明渠、无压隧洞
主要建筑物：低坝，进水口，沉沙池，引水渠 (洞)，日调节池，压力前池，压力水管，厂房， 尾水渠。
2．有压引水式电站
引水建筑物是有压的：压力隧洞 主要建筑物：低坝，引水隧洞(有压)，调压室， 压力水管，厂房，尾水渠。
无压引水式电站
有压引水式电站
四、抽水蓄能电站
随着经济的发展以及人民生活水平的提高，电 力负荷和电网日益扩大，系统负荷的峰谷差越 来越大，21世纪，东北、华北、华东峰谷差将 达到1万MW，因此解决调峰填谷的任务愈来愈 迫切。
溢流式厂房名词解释
溢流式厂房水电站：位于溢流坝挑坎下面的混凝土中，水流从厂房顶部流过。
适用于河谷狭窄、泄洪量较大、机组台数多、没有合适位置布置厂房的情况。
这种电站的主要优点是大坝和厂房各成自己的建筑物体系，相对来说结构较为简单，施工时厂房与大坝的相互干扰也少。
因为厂房靠近大坝，这样可使设在坝内的引水发电钢管长度缩短。
但坝后水电站在布置上也有受到限制的一面。
它一般较适用于混凝土坝，对于土石坝，因发电引水管道穿过坝体，万一管道漏水，将危及土石坝的安全和整个电站的安全。
另外，对于泄洪量大和河床不宽的坝址，由于需要设置溢洪道而占有坝后地面位置，坝后式厂房也不好布置。
如果大坝很高，则溢流可从厂房顶上通过。
溢流式坝后厂房、河床式厂房和泄流式厂房
第一节 坝后式、溢流式和坝内式厂房
五、厂房与坝体的联结方式
在一般情况下，厂房结构尤其是基础部分，是用沉降伸缩缝将坝体 与厂房完全分开的。抗震性能好，但应力条件较差。
双铰接（即顶部和底部均与坝体铰接）比单铰接的抗震性能好，但 增加了施工工程量。
铰支、简支或拉板连接。 在选择联结方式时，应综合考虑抗震性能、应力情况，施工和投资 等因素。
• 竖轴轴流式水轮机河床式厂房
第二节 河床式厂房
• 贯流机组河床式厂房
第二节 河床式厂房
• 泄流式厂房（混合式厂房）
Байду номын сангаас
第二节 河床式厂房
• 闸墩式厂房
第二节 河床式厂房
第二节 河床式厂房
厂房特点：
1. 厂房本身就是挡水建筑物，因此和设计坝一样，要考虑其抗 滑稳定、基础防渗、地基应力等一系列问题。
2. 水头小，单机容量大，因此流量大，进口尺寸，蜗壳尺寸都 大而内水压力小，所以都用钢筋砼做蜗壳。为了缩短机组段长度，钢 筋混凝土蜗壳包角为135°～225°，最常用180°。
第二节 河床式厂房
3. 由于水头低、大容量，水轮机转轮直径大，转速低。
前者使尾水管又高又长
尾水平台宽→平台下室间大→可布 置很多辅助设备
乌江渡水电站厂房 横剖面图
第一节 坝后式、溢流式和坝内式厂房
③ 在泄洪开始和终了之前，即在泄放小流量时存在水舌撞击厂房 的问题。 ④ 挑射距离不及溢流式。 有人认为：水头不高、单宽流量不大、水舌挑射距离近，地质条 件差，消能防冲问题严重和适宜于采用滑雪式溢洪的拱坝工程，若采 用溢流式较之挑越式厂房，可能更为有利。
第一节 坝后式、溢流式和坝内式厂房
厂房与坝体的联结方式
溢流坝及溢流设施
轮冠
进水边
下环 出水边
图7
图8
5．尾水管
由于水轮机出口处水流具有一定的流速，具有一定数量的动能， 特别是反击型水轮机的出口速度很大，低落差水电厂为3～6米／秒， 而高落差时可达 8～12米／秒。这样水轮机出口的动能就相当可观， 如果转轮出口水流直接泄入下游，则这一部分动能就被损失掉。又由 于水轮机转轮一般安装在下游水位以上，这样转轮到下游水位之间的 位能也被损失掉。 尾水管是连接反击式水轮机和下游尾水的一段变断面管道。沿尾 水管全长，横剖面逐渐扩大，使从转轮下泄的水流以最小的能量损失， 逐渐降低流速，将动能与位能转变为压力能，使水流平顺的流到下游。 同时，利用尾水管可收回一部分水轮机出口水流的动能和位能，增加 水轮机的利用水头，提高水轮机的工作效率。
3．2 坝后式水电厂的主要 水工建筑物
一、拦河坝 二、溢流坝及溢流设施 三、发电用专门建筑物 四、水轮机及其设备 五、其它建筑物
一、拦河坝
拦河坝是水电厂的主要建筑物，用以形成水库， 积蓄水量，抬高水位，集中落差，造成水力发电的 基本条件。拦河坝按其水利用途分为蓄水坝和壅水 坝，按筑坝材料可分为土坝、堆石坝、浆砌石坝、 干砌石ห้องสมุดไป่ตู้、混凝土坝、钢筋混凝土坝以及木石坝等； 按泄水方式可分为非溢流坝和溢流坝，按构造特点 还可分为重力坝、拱坝、肋墩坝等。这里，主要介 绍水电厂中最常用的混凝土重力坝。
2、潮汐水电厂
潮汐是由于月球和太阳对地球各处的引力不同，使海洋水面发生周期性升 降的现象，在白昼的称为潮，在夜间的称为汐，统称为潮汐。潮汐能的利用 途径一般可分为两种：一种是利用潮汐的动能，即直接利用潮流的流速推动 水力机械；一种是利用潮汐的位能，在上下游出现落差时引水发电。由于潮 汐的流速较紊乱，利用较难，故一般仅利用潮汐的位能来发电。 我国的江厦潮汐电厂即采用这种发电方式。 潮汐发电是新兴的能源之一，有广阔的发展空间，充分利用这一新兴能源 将是我国能源的发展方向之一。
溢流坝工程资料汇总
溢流坝工程资料汇总溢流坝（overflow dam），坝顶可泄洪的坝，亦称滚水坝。
溢流坝一般由混凝土或浆砌石筑成。
按坝型有溢流重力坝、溢流拱坝、溢流支墩坝和溢流土石坝。
后者仅限于溢流面和坝脚有可靠防护设施、单宽流量比较小的低坝。
和厂房结合在一起，作为泄洪建筑物的坝内式厂房溢流坝、厂房顶溢流和挑越厂房顶泄流的厂坝联合泄洪方式，可用在高山狭谷地区，是宣泄大流量时，解决溢洪道和电站厂房布置位置不足的一种途径，也是从溢流坝发展起来的新形式。
河道溢流坝和闸施工图重力坝溢流坝水力计算水闸的非溢流坝稳定计算茶路引水坝溢流面板及导水墙配筋图某溢流坝剖面图溢流坝过流形式有：重力坝非溢流坝稳定计算程序溢流坝段坝顶梁系结构图某水库溢流坝结构图溢流坝宽尾墩模板制作图挡水坝及溢流坝断面图水电站溢流坝堰面施工模板图溢流道加墩消能图某电站拱坝溢流堰结构图溢流坝设计要满足：有足够的溢流前沿长度和泄流能力以满足防洪要求；2.水流平顺，坝面无不利的负压或振动；3.下泄水流不造成危害性冲刷。
高水头溢流坝泄水流速可达30～40m/s或更大,下游河床单宽消能功率可达几万甚至几十万千瓦。
从溢流或泄水段到下游消能工设计要解决好：空蚀和磨蚀、掺气和雾化、轻型结构的振动、河床和岸坡的冲刷等一系列高速水流问题。
要选择合适的坝顶和堰面曲线形式：既要有较大泄流能力，又要有稳定的水流形态和免遭空蚀破坏、容易施工的体型。
较好的消能工形式和尺寸对枢纽各建筑物的安全运行具有重要意义。
近期的高坝建设中，在新型消能工技术、通气减蚀措施等许多方面都获得了较大的进展。
溢流坝混凝土施工方法大坝溢流面设计混凝土断面溢流坝计算浆砌石重力拱坝溢流面滑模设计与施工溢流面水流参数的计算闸坝整治工程溢流坝、冲沙闸（泄水闸）设计图纸水闸的非溢流坝稳定计算软基上的水力自控翻板闸门溢流坝设计溢流重力坝学习课件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
尾水位高
出力受阻 对设计不利
• 进厂公路高、发电机层低→发电 机层、装配场不同高程
• 下游墙受水压大→厂房两面受压 →下游墙很厚
第二节 河床式厂房
二、河床式水电站厂房设计中的一些特殊问题的处理措施：
1. 泥沙问题：
• 竖轴轴流式水轮机流机组河床式厂房
第二节 河床式厂房
• 泄流式厂房（混合式厂房）
第二节 河床式厂房
• 闸墩式厂房
第二节 河床式厂房
第二节 河床式厂房
厂房特点：
1. 厂房本身就是挡水建筑物，因此和设计坝一样，要考虑其抗 滑稳定、基础防渗、地基应力等一系列问题。
第一节 坝后式、溢流式和坝内式厂房
五、厂房与坝体的联结方式
在一般情况下，厂房结构尤其是基础部分，是用沉降伸缩缝将坝体 与厂房完全分开的。抗震性能好，但应力条件较差。
双铰接（即顶部和底部均与坝体铰接）比单铰接的抗震性能好，但 增加了施工工程量。
铰支、简支或拉板连接。 在选择联结方式时，应综合考虑抗震性能、应力情况，施工和投资 等因素。
第一节 坝后式、溢流式和坝内式厂房
溢流坝后式厂房特点：
• 引水道和尾水道短。 • 厂房不在坝内，因此坝体的应力条件，坝体浇筑、机电安装和施工导
流等方面都比坝内式要好的多。 • 厂房内的通风、防潮问题，并应仔细考虑出线、交通等。 • 根据已建成的溢流式厂房的资料分析，可以认为：
水头不高、单宽流量不大的厂房一般不会发生共振和严重空蚀问 题，但对于高水头、单宽流量大的情况是否发生共振和空蚀问题，至 今还缺乏足够的认识，问题研究还不充分，一般来说，提高自振频率 对防止共振是有利的。
第一节 坝后式、溢流式和坝内式厂房
厂房与坝体的联结方式
第二节 河床式厂房
第二节 河床式厂房
第二节 河床式厂房
一、河床式水电站厂房的特点 河床式水电站的特点： 水头相对水头小、而单机容量较大。 水电站厂房尺寸就较大。 厂房本身就可以起档水作用。 由机组型式和主厂房是否布置泄水道等情况的不同， 又可分为：
2. 水头小，单机容量大，因此流量大，进口尺寸，蜗壳尺寸都 大而内水压力小，所以都用钢筋砼做蜗壳。为了缩短机组段长度，钢 筋混凝土蜗壳包角为135°～225°，最常用180°。
第二节 河床式厂房
3. 由于水头低、大容量，水轮机转轮直径大，转速低。
前者使尾水管又高又长
尾水平台宽→平台下室间大→可布 置很多辅助设备
后者使发电机又大又重
厂房桥吊、立柱、吊 车梁的负荷量大
4. 低水头大容量的水轮机即轴流转浆式机组空蚀性能较差，要求 安装高程较低，因此开挖很深，水下混凝土土方量很大，为减少方量， 尾水管扩散段底坡常常上翘。
第二节 河床式厂房
5. 河床式电站的水库容量不大，水库中流速较大、泥沙、漂浮物均 会被带到厂房前面。因此整个框纽布置和厂房设计都要考虑排沙、防淤 及排污措施。
第一节 坝后式、溢流式和坝内式厂房
四、挑越式厂房
乌江渡水电站为挑越式厂房实例。
在正常泄洪时，高速水流越过厂房顶， 水无直接挑落在下游河床中，厂房与水舌脱离。
① 在峡谷河流修建高坝情况下，解决枢 纽布置困难的一种途径。 ② 避免大中流量下，高速水流对厂房顶 的直接威胁，消除了人们对共振和空蚀的 耽心。水头越高、单宽流量越大，这种优 点越突出。
停机。
第二节 河床式厂房
3. 抗滑稳定与地基应力问题：
河麻式水电站厂房是挡水建筑物，而大部分又在水下，浮托力很大， 若地基中存在缓倾角夹泥层，摩擦系数很小——产生滑动稳定问题。
基础抽排措施；减少扬压力——减少浮托力——正压力——抗滑 软基上的河床式水电站厂房，由于基础应力不均匀有可能导致不均 匀沉陷。
• 细颗粒的悬移质：主要应防止淤积去水道上，万一淤落，可能冲 走。（对机组损害不大）
• 粗颗粒的泥沙：要尽量减少其进入水轮机的数量。（磨损厉害、 效率降低）
第二节 河床式厂房
2. 防污问题：
• 上游多设几道导污排：尽可能收漂浮物导向泄水建筑物。 • 进水口二道拦污栅：两道栏污栅可去清污时使用。 • 设置水力冲污槽：将污物耙至槽中，用水力将其冲至下游。 • 设置拦污栅水头差报警设备：堵塞过多，栅前后水头差太大时，报警
例：苏联斯维尔河上一座河床或电站，事先计算了沉陷量
第二节 河床式厂房
4. 洪水期增差问题：
在洪水期大流量时，落差反而减小发不出额定出力，下图为一种泄 水增差的原理，即在尾水管顶部设置泄水孔出口，洪水期利用泄水孔变 速水流推开尾水，降低下游局部水位，增加出力。
乌江渡水电站厂房 横剖面图
第一节 坝后式、溢流式和坝内式厂房
③ 在泄洪开始和终了之前，即在泄放小流量时存在水舌撞击厂房 的问题。 ④ 挑射距离不及溢流式。 有人认为：水头不高、单宽流量不大、水舌挑射距离近，地质条 件差，消能防冲问题严重和适宜于采用滑雪式溢洪的拱坝工程，若采 用溢流式较之挑越式厂房，可能更为有利。
