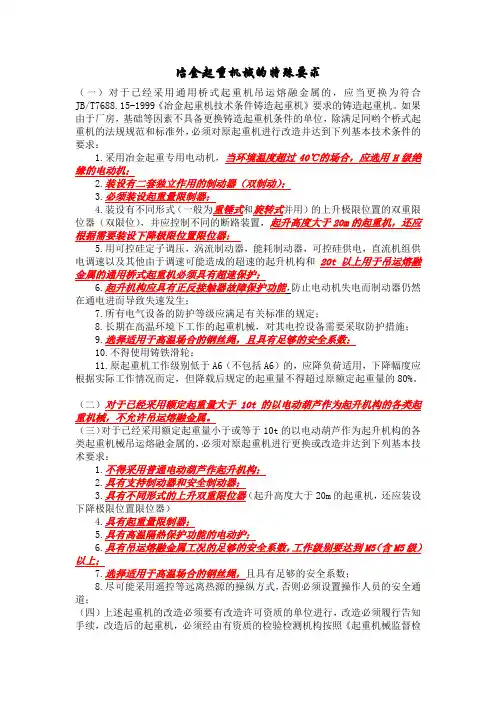

冶金起重机械的特殊要求
冶金起重机械的特殊要求（一）对于已经采用通用桥式起重机吊运熔融金属的，应当更换为符合JB/T7688.15-1999《冶金起重机技术条件铸造起重机》要求的铸造起重机。
如果由于厂房，基础等因素不具备更换铸造起重机条件的单位，除满足同哟个桥式起重机的法规规范和标准外，必须对原起重机进行改造并达到下列基本技术条件的要求：1.采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2.装设有二套独立作用的制动器（双制动）；3.必须装设起重量限制器；4.装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的断路装置，起升高度大于20m的起重机，还应根据需要装设下降极限位置限位器；5.用可控硅定子调压，涡流制动器，能耗制动器，可控硅供电，直流机组供电调速以及其他由于调速可能造成的超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6.起升机构应具有正反接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7.所有电气设备的防护等级应满足有关标准的规定；8.长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9.选择适用于高温场合的钢丝绳，且具有足够的安全系数；10.不得使用铸铁滑轮；11.原起重机工作级别低于A6（不包括A6）的，应降负荷适用，下降幅度应根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%。
（二）对于已经采用额定起重量大于10t的以电动葫芦作为起升机构的各类起重机械，不允许吊运熔融金属。
（三）对于已经采用额定起重量小于或等于10t的以电动葫芦作为起升机构的各类起重机械吊运熔融金属的，必须对原起重机进行更换或改造并达到下列基本技术要求：1.不得采用普通电动葫芦作起升机构；2.具有支持制动器和安全制动器；3.具有不同形式的上升双重限位器（起升高度大于20m的起重机，还应装设下降极限位置限位器）4.具有起重量限制器；5.具有高温隔热保护功能的电动护；6.具有吊运熔融金属工况的足够的安全系数，工作级别要达到M5（含M5级）以上；7.选择适用于高温场合的钢丝绳，且具有足够的安全系数；8.尽可能采用遥控等远离热源的操纵方式，否则必须设置操作人员的安全通道；（四）上述起重机的改造必须要有改造许可资质的单位进行，改造必须履行告知手续，改造后的起重机，必须经由有资质的检验检测机构按照《起重机械监督检验规则》和文本要求进行监督检验，合格后，方可按照规定投入生产。
通用桥式起重机使用说明书
通用桥式起重机使用说明书安阳旺起起重设备有限公司15吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。
本说明书介绍了吊钩桥式起重机的典型结构及使用特征。
贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。
吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。
若使用环境温度超出以上范围应按特殊要求进行处理。
尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。
16目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)17特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.18一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。
QDY50t×28.5m桥式起重机计算书
通用桥式起重机（吊运熔融金属QDY50/10t×28.5m）设计计算书编制审核设计计算依据及采用标准一.设计计算的依据为合同的技术规范二.设计计算采用的标准为《GB3811-83》起重机设计规范目录一、小车部分的配套选型计算二、大车部分的配套选型计算三、桥架部分的主端梁结构强度、刚度计算四、冶金起重机配置及校核计算说明一、小车部分的配套选型计算按合同技术规范：主要参数如下：起重量：50/10t起升高度：12/14m速度：起升7.6/12.8m/min小车运行43.5m/min工作级别：主起升：M6副起升、小车运行：M6小车轨道型号：38kgf/m主起升减速器采用中硬齿减速器，运行减速器采用立式减速器ZSC600，副起升采用ZQ50050t吊钩采用单钩，50t吊钩组重1.527t，倍率m=5 10t吊钩组重量为0.24t, 倍率m=3小车自重16.9t小车采用四只φ500车轮采用集中驱动车轮材质为ZG55SiMn制动器采用YWZ-500/90小车轨距:2.5m小车运行缓冲器:JHQ-C-71.主起升设计计算：起重量:50t 工作级别:M6起升静功率：Kw V G Q P j 7585.06120106.7527.1506120(3=⨯⨯⨯+=⨯+=）（）吊钩η 选用 YZR315M-8JC40% 90kw n=715r/min合格钢丝绳的最大工作拉力：kgf t m G Q S 6000685.052527.1502max ==⨯⨯+=⨯⨯+=η吊钩按GB3811-83 M6 工作级别 钢丝绳的安全系数6≥k ,钢丝绳计算选用的最小破断拉力：kgf t S K p 40000)(409.0669.0max max ==⨯=⨯= 选用6W （19）+IWR-24-170 钢丝绳许用破断拉力为[]kgf p 40800=实际钢丝绳的安全系数[]12.669.08.409.0max =⨯=⨯=S p k 合格.选用φ880x2000卷筒传动速比：68.486.75824.07150=⨯⨯⨯=⨯⨯⨯=ππV m D n i 选用ZQ1000-50-3CA 减速器[]m kgf M .20600= []Kw P 82= []tf R 43.18=实际起升速度：min /4.7550824.07150m m i D n V =⨯⨯⨯=⨯⨯⨯=ππ 合格减速器输出轴上工作扭矩：m kgf m D G Q M .8.42455210824.0)527.150230=⨯⨯⨯+=⨯⨯+=（）（吊钩 []m kgf M M .20600=<合格减速器输出轴上径向力：）（卷筒组吊钩t G m G Q R 42.62534.210527.5122=+=+⨯+= []t R R 43.18=<合格卷筒工作长度计算：mm L t D m H L 1985350228)6824.0512(2)6(00=+⨯⨯+⨯⨯=+⨯⨯+⨯⨯=ππ 选用卷筒φ800x2000卷筒壁厚28.5mm ，卷筒采用Q235-B 钢板卷制而成 卷筒筒壁的最大压应力：[]Mpa p S s C c 5.117223522.75285.2860000max ===<=⨯=⨯=σσδσ 合格高速轴制动力矩：m kgf D i m G Q M Z .85501010824.0527.51230=⨯⨯⨯=⨯⨯⨯+=吊钩按GB3811-83 高速轴采用双制动时,制动器的安全系数25.1≥Z K选用YWZ-500/90制动器[]m N M Z .3600~2000=安全系数[]56.2~4.114043600~2000===Z Z zM M k 合格2.副起升设计计算：起重量Q=10t 工作级别:M6，起升速度V=13.2米/分,起升高度H=14m 。
用于吊运熔融金属的普通桥式起重机改造问题的探讨
用于吊运熔融金属的普通桥式起重机改造问题的探讨江苏省特种设备检验研究院泰州分院熊金兰国家质检总局2007年07月23日下发了《关于冶金起重机械整治工作有关意见的通知》[质检办特[2007]375号，（以下简称：375号文）]，对在用非冶金但用于吊运熔融金属的起重机械提出了整治要求。
我院根据375号文及相关的法规规范和标准对在用非冶金用于吊运熔融金属的起重机械进行了广泛的整治工作。
下面结合本人参与的一起吊运熔融金属的普通桥式起重机的改造检验工作，主要针对该起重机械起升机构的制动器及正反向接触器故障保护功能的改造作一分析阐述，如有不到之处，请各位同仁不啬指教。
一、起重机械的基本情况被改造起重机械的型号为QD10-16.5A6，起升高度为9米，使用环境为超过40℃的吊运熔融金属的场合，电动机绝缘等级为H级，一套上升极限位置限位器，所用钢丝绳为耐高温性能的金属绳芯钢丝绳，大、小车运行机构采用凸轮控制，起升机构采用主令控制。
二、375号文的相关要求375号文指出对于已经采用通用桥式起重机吊运熔融金属的，如果由于厂房、基础等因素不具备更换铸造起重机条件的单位，除满足通用桥式起重机的法规规范和标准外，必须对原起重机进行改造并达到375号文要求的11项基本技术条件。
三、改造过程分析根据被改造起重机械的基本情况，结合375号文要求的11项基本技术条件，对起重机械提出了相应的整改要求。
主要整改项目为起升机构电气控制部分，其原有电气原理图如图一，主令控制器触点分合情况如表所示，主要整改项目如下：X01X02X31X21X11LJI>I>ZDCFCZCJD2JT1JT 4C 3C 2C 1C 2F 1F图一 起升机构电气控制原理图1、上升极限位臵限位器根据375号文要求应装设有不同形式上升极限位臵的双重限位器（双限位），并应控制不同的断路装臵。
所用上升限位器为螺杆式，由起升机构电气原理图和主令控制器触点分合表可知，当手柄在下降位臵“2”、“1”、“J ”和上升位臵时，触点K3、K5闭合，正向接触器ZC 才可能通电，此时还受上升限位JXK 控制，即上升限位JXK 控制的是正向接触器ZC ，故可增设一套不同形式（如重锤式）上升限位器，只要控制另一断路装臵如零位继电器YJ 或总接触器均可。
QD通用桥式起重机说明书
QD型通用桥式起重机使用说明书目录一．用途 (1)二．技术特征和主要参数 (1)三．结构概述 (1)（一）金属结构 (4)（二）起重机运行机构 (4)（三）起升机构 (5)（四）小车运行机构 (5)（五）其它设备 (5)四．电气系统 (5)（一）电气设备 (5)（二）操纵原理 (6)五．安装、调试和试运行 (9)（一）安装和调试 (9)（二）起重机的试运行 (9)六．维护和保养 (11)（一）机械设备的维护和保养 (11)（二）金属结构的维护和保养 (15)（三）电气设备的维护和保养 (15)（四）安全操作注意事项 (16)一、用途通用桥式起重机最为普遍地用于车间和仓库中吊运工件和货物之用。
它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。
本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。
一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。
二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。
A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。
A7（用于繁忙使用及熔融、炽热金属的吊运）。
按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。
起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。
桥式起重机参数
名称：桥式起重机型号：LH起重量：5T最长跨度：40.5m最高工作级别：A6结构形式：由起升机构、双主梁、端梁、电控系统等组成；驱动装置：鼠笼式电机（60%ED）+硬齿面减速机（HRC60）+自调盘式制动器，免维护；操作模式：有线地操（IP65，寿命50万次）、无线遥控、驾驶室（防晕设计，美观、新颖，可选配冷暖空调）防护等级IP55，F级绝缘，高强镀锌钢丝绳，大小车变频调速，运行平稳，防摇优化设计。
桥式起重机技术参数：桥式起重机机械故障的预防措施【来源：深圳华力特起重机械设备有限公司】对桥式起重机从吊钩、钢丝绳、减速器齿轮、卷筒及钢丝绳压板、制动器、车轮与轨道及安全附件等7个能引起机械故障的方面进行了分析，提出了预防起重机发生机械故障的措施及建议。
一、吊钩吊钩是桥式起重机用得最多的取物装置，它承担着吊运的全部载荷，在使用过程中，吊钩一旦损坏断裂易造成重大事故。
造成吊钩损坏断裂的原因是由于摩擦及超载使得吊钩产生裂纹、变形、损坏断裂。
为防止吊钩出现故障，就要在使用过程中严禁超负荷吊运，在检查过程中要注意吊钩的开口度、危险断面的磨损情况，同时要定期对吊钩进行退火处理，吊钩一旦发现裂纹要按照GB10051-88给予报废，坚决不要对吊钩进行焊补。
特种设备管理人员对吊钩的检查要按照GB1 0051-88的要求判断吊钩是否能够使用。
二、钢丝绳1 故障分析钢丝绳在运行过程中，每根钢丝绳的受力情况非常复杂，因各钢丝在绳中的位置不同，有的在外层，有的在内层。
即使受最简单的拉伸力，每根钢丝绳之间受力分布也不同，此外钢丝绳绕过卷简、滑轮时产生弯曲应力、钢丝与钢丝之间的挤压力等，因此精确计算其受力比较困难，一般采用静力计算法。
钢丝绳中的最大静拉力应满足下式要求：Pmax≤Pd/n式中：Pmax——钢丝绳作业时可以承受的最大静应力；Pd——钢丝绳的破断应力；n——安全系数。
Pmax=(Q+q)/(aη)式中：Q——起重机的额定起重量；q——吊钩组重量；a——滑轮组承载的绳分支总数；η——滑轮组的总效率。
通用桥式起重机使用说明书
通用桥式起重机使用说明书安阳旺起起重设备有限公司吊钩桥式起重机使用说明书本说明书适用于在室内外固定跨间作业的吊钩桥式起重机的安装调试，交工验收及使用维护工作。
本说明书介绍了吊钩桥式起重机的典型结构及使用特征。
贵单位锁定我公司制造的吊钩桥式起重机的具体结构型式、使用性能、主要技术参数及外形尺寸请查阅随即附加图纸。
吊钩桥式起重机正常供货使用条件是-20℃～+40℃，无强烈腐蚀气味的场所。
若使用环境温度超出以上范围应按特殊要求进行处理。
尊敬的产品使用单位，欢迎对我厂产品的安装使用提供宝贵的意见，我公司将全心全意为客户提供服务。
目录一、起重机构造及用途 (1)二、起重机电气部分 (6)三、安装与调试 (18)四、起重机的使用与维护 (22)特别说明根据质检总局375号文的规定，75t一下的冶金起重机属于桥式起重机，只是其使用于冶金工况，但必须满足以下要求：1、采用冶金起重专用电动机，当环境温度超过40℃的场合，应选用H级绝缘的电动机；2、装设有二套独立作用的制动机；3、必须装设起重量限制器；4、装设有不同形式（一般为重锤式和旋转式并用）的上升极限位置的双重限位器（双限位），并应控制不同的段路装置，起升高度大于20m的起重机，还应根据需要装设下降级限位置限位器；5、用可控硅定子调压、涡流制动器、能耗制动器、可控硅供电、直流机组供电调速以及其他由于调速可能造成超速的起升机构和20t以上用于吊运熔融金属的通用桥式起重机必须具有超速保护；6、起升机构应具有正反向接触器故障保护功能，防止电动机失电而制动器仍然在通电进而导致失速发生；7、所有电气设备的防护等级应满足有关标准的规定；8、长期在高温环境下工作的起重机械，对其电控设备需要采取防护措施；9、选择适用于高温场合的钢丝绳，且具有足够的安全系数；10、不得使用铸铁滑轮；11、原起重机工作级别低于A6(不包括A6）的，应降负荷使用，下降幅度根据实际工作情况而定，但降载后规定的起重量不得超过原额定起重量的80%.一、起重机构造及用途1、5～50/10t吊钩桥式起重机吊钩桥式起重机是最常见的固定跨间内搬运成件物料的起重运输机械。
《起重机械安全技术监察规程-桥式起重机》(TSG Q0002-2008)
特种设备安全技术规范
TSG Q0002－2008
－1994《低合金高强度结构钢》中的 Q345B 的要求。 第二十二条 起重机中的铸件与锻件应当符合 GB/T 9439－1988《灰铸铁件》、GB/T
1348－1988《球墨铸铁件》、GB/T 14408－1993《一般工程与结构用低合金铸钢件》、GB/T 11352－1989《一般工程用铸造碳钢件》等相应标准的要求。
方面的建议和审议意见，进行修改形成报批稿。2008 年 2 月 21 日，由国家质检总局批
准颁布，名称为《起重机械安全技术监察规程—桥式起重机》。
本规程编写过程中，遵循《特种设备安全监察条例》和《起重机械安全监察规定》
确定的保安全、促经济的原则，规定了桥式起重机安全技术监察的基本要求；吸收全国
起重机械专项整治工作的成果，突出了对事故多发的冶金桥式起重机安全技术监察的内
第二条 本规程适用于《特种设备安全监察条例》规定范围内的起重机械中的桥式 起重机（以下简称起重机）的设计、制造、安装、改造、维修、使用和检验检测。
本规程适用的起重机，包括通用桥式起重机、电站桥式起重机、防爆桥式起重机、 绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、 电动葫芦桥式起重机和防爆梁式起重机等。
－2－
特种设备安全技术规范
TSG Q0002－2008
(四)基础荷载图（起重机轮压等）； (五)操作使用说明及其要求； (六)维修保养说明及其要求； (七)保管、运输说明及其要求； (八)安全注意事项。 第十一条 起重机出厂时，应当设置永久性的固定金属铭牌。铭牌一般设置在司机 室内，无司机室的应当设置在明显部位。铭牌至少包括以下内容： (一)产品名称和型号； (二)设备代码（编排内容见附件 B）； (三)产品编号； (四)制造许可证编号； (五)额定起重量； (六)工作速度（包括起升速度、大车运行速度、小车运行速度）； (七)跨度； (八)起升高度； (九)整机工作级别； (十)防爆等级（防爆起重机）； (十一)制造单位名称； (十二)制造日期。 铭牌一般在右上角留有打监督检验钢印的位置。 起重机出厂时，应该在主梁明显部位标注起重机额定起重量，字体大小能使人在其 地面看清。 第十二条 起重机的安装、改造、维修（以下简称施工）单位必须取得相应的特种 设备安装改造维修许可，在许可的范围内进行施工，并且对施工安全和施工质量负责。 第十三条 施工单位在施工前必须编制施工方案。 第十四条 施工单位在施工前，应当向设备施工所在地的直辖市或者设区的市的质 量技术监督部门书面告知，告知后即可施工。告知内容包括单位名称、许可证书号及其 联系方式、使用单位名称及其联系方式、施工项目、拟施工的起重机械及其基本参数、 制造监督检验证书号（有要求时）、型式试验证书号、施工地点、施工方案、施工日期、
tsg q0002-2008 起重机械安全技术监察规程-桥式起重机 释义.doc
TSG特种设备安全技术规范 TSG Q0002-2008起重机械安全技术监察规程—桥式起重机Lifting appliances Safety and Technical Supervision Regulation—Overhead travelling cranes中华人民共和国国家质量监督检验检疫总局颁布2008年2月21日前言2004年5月,国家质量监督检验检疫总局（以下简称国家质检总局）特种设备安全监察局（以下简称特种设备局）向中国特种设备检测研究院（以下简称中国特检院）下达《桥式起重机安全技术监察规程》起草任务书。
2004年6月，中国特检院组织有关专家成立起草组，在前期工作和调查研究的基础上，于2004年9月在南京召开首次会议，形成《桥式起重机安全技术监察规程》(草案)。
2007年8月在北京召开工作会议，形成《桥式起重机安全技术监察规程》（征求意见稿）。
2007年9月,特种设备局以质检特函[2007]36号文征求基层部门、有关单位和专家以及公民的意见，同时提交给国家质检总局特种设备安全技术委员会审议。
2007年10月,起草组在北京召开会议，分析、研讨各方面的建议和审议意见，进行修改形成报批稿。
2008年2月21日，由国家质检总局批准颁布，名称为《起重机械安全技术监察规程—桥式起重机》。
本规程编写过程中，遵循《特种设备安全监察条例》和《起重机械安全监察规定》确定的保安全、促经济的原则，规定了桥式起重机安全技术监察的基本要求；吸收全国起重机械专项整治工作的成果，突出了对事故多发的冶金桥式起重机安全技术监察的内容；适用于桥式起重机的设计、制造、安装、改造、维修、使用和检验检测工作。
本规程主要起草单位和人员如下：江苏省特种设备安全监督检验研究院钱夏夷李向东顾梅英国家质检总局特种设备安全监察局尚洪中国特种设备检测研究院董尚元国家起重运输机械质量监督检验中心王顺亭陶天华路建湖国家电力公司郑州施工机械检测中心司健辽宁省安全科学研究院王福绵江苏省特种设备安全监督检验研究院无锡分院百坚毅德马格起重机械（上海）有限公司须雷全国起重机械标准化技术委员会赵春晖大连重工起重集团公司郭永兴李会勤太原重型机械集团有限公司顾翠云郑州大方桥梁机械有限公司张志华目录第一章总则 (1)第二章一般要求 (1)第三章材料 (4)第四章金属结构 (6)第五章主要零部件 (6)第六章电气与控制 (8)第七章安全保护装置 (9)第八章生产工艺 (12)第九章使用 (13)第十章检验检测 (15)第十一章附则 (18)附件A 起重机械产品质量证明书（封面） (19)附件B 特种设备代码编号方法 (31)起重机械安全技术监察规程－桥式起重机第一章总则（共4条）第一条为了保证桥式起重机的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》、《起重机械安全监察规定》等有关规定，制定本规程。
桥式起重机技术规格书
桥式起重机技术规格书2、设计制造执行的主要标准● GB/T3811-2008 《起重机设计规范》● GB/T6067 -2010 《起重机械安全规程》● GB/T5905 《起重机试验规范和程序》● GB/T10051 《起重吊钩》● JB/T4315 《起重机电控设备》● GB1497-85 《低压电器基本标准》● JB/DQ4658-91 《起重机成套电阻器》● GB50054-95 《低压配电装置及线路设计规范》● GB50052-95 《供配电系统设计规范》● GB50055-93 《通用用电设备配电设计规范》● GB/T4942.2-85 《低压电器外壳防护等级》● GB/T3077-1999 《合金结构钢》● GB/T1591-1994 《低合金高强度结构钢》● JB/T5000.10-1998 《重型机械通用技术条件装配》● JB/T5000.12-1998 《重型机械通用技术条件涂装》● GSB05-1426-2001 《漆膜颜色标准样卡》● JB/T7688.1-1995 《冶金起重机技术条件通用要求》● GB/T13384-1992 《机电产品包装通用技术条件》● GB/T8918-2006 《重要用途钢丝绳》● GB10854 《钢结构焊缝外形尺寸》● GB/14405-2011 《通用桥式起重机》3.本项目工程起重机订货清单4.设备主要技术参数及设计、制造要求4.1通用桥式起重机主要技术参数及设计、制造要求：4.1.1主要技术参数双梁桥式起重机QD10T-16.5m H=9m A5空操主要技术参数4.1.2主要技术参数双梁桥式起重机5T-22.5m H=9m A5空操主要技术参数4.1.3设备主要设计及制造要求4.1.3.1、双梁桥式起重机主要特点:1）、起重机设计将性能优越和安全可靠放在首位,同时结合考虑经济合理性，造型美观等因素。
2）、起重机的工作机构由起升机构,大、小车运行机构组成。
概述吊运熔融金属起重机问题及对策
概述吊运熔融金属起重机问题及对策冶金行业在我国经济的发展中起到非常重要的作用，而吊运熔融金属的起重机在冶金行业中属于最重要的搬运工具，其性能和安全直接影响着冶金的生产安全。
不同冶金企业因为生产规模和冶炼能力的区别，对吊运熔融金属的起重机要求也各不一样，如冶炼能力强需要起重能力强的起重机，冶炼能力弱则使用起重能力弱的起重机。
起重机的工作环境较复杂，作业对象较危险，因此需要根据相关规范和标准，对起重机设计和制造中存在的问题进行改善。
一、吊运熔融金属起重机的规范和要求我国对于吊运熔融金属的起重机有TSG Q002-2008《起重机械安全技术监察规程——桥式起重机》、GB/T 3811-2008《起重机设计规范》、JB/T 7668.1-2008《冶金起重机技术条件第1部分：通用要求》、JB/T 7668.5-2012《冶金起重机技术条件第5部分：铸造起重机》等规定。
吊运熔融金属起重机主要包括铸造起重机、通用桥式起重机、冶金单（双）梁式起重机等不同的类型。
根据相关规定，起重机需要保证钢丝绳、滑轮、电动机等及电气装置能够在高温环境下工作。
如：①铸造起重机在主起升机构传动链的驱动轴上装设的制动器，应满足驱动装置有两个安全系数高于1.25的制动器，刚性连接的驱动装置也应当满足安全系数高于1.10的支持制动器。
铸造起重器起升机构传动链需要设置两套驱动装置，来实现其输出轴上的刚性连接。
如果额定起重量不大于16吨起重机，其在进行起升机构工作级别的设计时，需要比实际作业条件高两级。
②通用桥式起重机的额定起重量需要小于75吨，工作级别属于A7或A8，对于起升机构则需要采用冗余系统，即配置2套独立配套的制动器。
对于起升高度超过20米的起重机，需要注重下降极限位置限位器的设置。
另外对于额定起重量20吨以上的通用桥式起重机，需要注重超速保护。
③冶金单（双）梁式起重机是以电动葫芦作为起升机构，根据相关规定，其额定起重量最好不要超过10吨，其工作级别应该超过M6级。
吊运熔融金属通用桥式起重机技术规格
吊运熔融金属通用桥式起重机技术规格1、名称：通用桥式起重机（吊运熔融金属用）2、数量：2台3、型号：QDY4、工作级别：A75、额定起重量：30t/5t6、跨度：22.5m7、最大起升高度：主钩12m 副钩14m8、额定工作速度：起升速度：主钩7.5m/min 副钩12.8 m/min大车运行速度：78m/min小车运行速度：42.4m/min9、电动机型号规格：主钩电动机：YZR315M-10/75KW H级绝缘带超速保护副钩电动机：YZR200L-8/15KW H级绝缘带超速保护大车电动机：YZR180L-6/15KW ×2 H级绝缘小车电动机：YZR160M1-6/5.5KW H级绝缘10、电源：三相交流 50HZ 380V 角钢滑触线10.1机构部分起升、运行机构的电动机（无锡宏泰）、减速器（江苏泰隆）、升降屏与保护柜内CJ12交流接触器、过电流继电器均需采用优质名牌产品。
10.2结构部分各梁结构及配置符合GB3811-83 《起重机设计规范》的设计要求，并应满足国家对吊运熔融金属通用桥式起重机的最新要求。
其中应有主梁、端梁、小车、司机室、走台、栏杆、导电支架等构件组成，（其中小车轨道需无接缝）。
主梁采用正轨箱形梁，端梁为箱形结构，走台焊接在两主梁外侧，用花纹板铺设并分为传动侧和导电侧走台。
栏杆用焊接钢管焊接而成，竖档间距需在1米以内。
小车导电型式为电缆导电，大小车均需选用弹簧缓冲器。
10.3电气控制部分⑴配电保护：起重机应设置断错相保护、短路保护、失压保护、零位保护、过流保护、超速保护、起升双限位保护、行程限位保护、门窗联锁保护、超载限制器等。
所配置的隔离变压器容量需适当加大，其中桥下照明功率为2KW。
⑵制动系统控制方案：均采用电磁块式制动器主钩制动器JCZ-500/MZS1-45H×2（双制动）副钩制动器TJ2-300/MZD1-300×2（双制动）大车制动器TJ2B300-500（MZJ300-2300）×2小车制动器TJ2B200-160（MZJ200-1300）⑶操纵形式采用闭式保温司机室（带空调）主钩主令控制器（LK14-12/90型主令控制器、主起升六档PQR10升降屏）、副钩及大小车凸轮控制器（KT14型）操纵。
TSG Q0002起重机械安全技术监察规程-桥式起重机文档
起重机械安全技术监察规程－桥式起重机Lifting appliances Safety and Technical Supervision Regulation－Overhead travelling cranes中华人民共和国国家质量监督检验检疫总局颁布2008年 2 月21日起重机械安全技术监察规程－桥式起重机第一章总则第一条为了保证桥式起重机的安全运行，保障人民群众生命和财产安全，促进经济发展，根据《特种设备安全监察条例》、《起重机械安全监察规定》等有关规定，制定本规程。
第二条本规程适用于《特种设备安全监察条例》规定范围内的起重机械中的桥式起重机（以下简称起重机）的设计、制造、安装、改造、维修、使用和检验检测。
本规程适用的起重机，包括通用桥式起重机、电站桥式起重机、防爆桥式起重机、绝缘桥式起重机、冶金桥式起重机、架桥机、电动单梁起重机、电动单梁悬挂起重机、电动葫芦桥式起重机和防爆梁式起重机等。
第三条本规程规定了起重机安全技术的基本要求，在中国境内生产、使用的起重机，必须符合本规程的要求，其中专门用于中国境外使用的起重机按照其他有关规定。
第四条采用新材料、新技术、新工艺以及有特殊使用要求的起重机，不符合本规程要求时，相关单位应当将相关的研究、试验等依据、数据、结果及其检验检测报告等技术资料报国家质量监督检验检疫总局（以下简称国家质检总局），由国家质检总局委托国家质检总局特种设备安全技术委员会组织技术评审。
技术评审的结果经过国家质检总局批准后，方可进行试制、试用。
第二章一般要求第五条起重机的设计必须符合安全、可靠和使用场所、[url=file:///D:/标准/起重机使用环境.doc]环境[/url]（包括界限尺寸）的要求。
第六条吊运熔融金属的起重机，其额定起重量75t以上（含75t），除符合本规程外，还必须符合JB/T7688.15-1999《冶金起重机技术条件铸造起重机》相关要求。
以电动葫芦作起升机构，吊运熔融金属的起重机还应当符合以下要求：(一)额定起重量不得大于10t；(二)电动葫芦的工作级别不小于M6级。
通用桥式起重机标准
通用桥式起重机标准通用桥式起重机标准号：GB/T14405-1993 替代标准号：JB1036-1928发布单位：国家技术监督局发布起草单位：大连起重机器厂负责起草；北京起重运输机械研究所、太原重型机器厂、上海起重运输机械厂发布日期：实施日期：1主题内容与适用范围本标准规定了通用桥式起重机的分类、技术要求、实验方法及检验规则等内容。
本标准适用于在一般环境中工作的双梁通用桥式起重机（以下简称起重机），其取物装置为吊钩、抓斗或电磁吸盘（起重电磁铁），或同时用其中二种或三种。
专用桥式起重机中相同或类似的部分亦可参照使用。
2引用标准GB191 包装储运图示标志GB699 优质碳素结构钢技术条件GB700 碳素结构钢GB783 起重机械最大起重量系列GB985 气焊、手工电弧及气体保护焊焊缝坡口的基本形式和尺寸GB986 埋弧焊焊缝坡口的基本形式和尺寸GB1102 圆股钢丝绳GB1348 球墨铸铁件GB1591 低合金结构钢GB3323 钢熔化焊对接接头射线照相和质量分级GB3811 起重机设计规范GB4628 桥式起重机圆柱车轮GB4942.2 低压电器外壳防护等级GB5905 起重机试验规范和程序GB5972 起重机械用钢丝绳检验和报废实用规范GB6164 起重机缓冲器GB6333 电力液压块式制动器GB6334 直流电磁铁块式制动器GB6417 金属熔化焊焊缝缺陷分类及说明GB6974 起重机械名词术语GB7592 通用桥式起重机限界尺寸GB8981 优质钢丝绳GB8923 涂装前钢材表面锈蚀等级和除锈等级GB9286 色漆和清漆漆膜的划格试验GB10051 起重吊钩GB 10095 渐开线圆柱齿轮精度GB10183 桥式和门式起重机制造及轨道安装公差GB11352 一般工程用铸造碳钢件GB/T14407 通用桥式和门式起重机司机室技术条件ZBJ19 010 起重机减速器ZBJ19001 起重机底座式减速器ZBK26007 YZ系列起重及冶金用三相异步电动机技术条件ZBK26008 YZR系列起重及冶金用绕线转子三相异步电动机技术条件JB1152 锅炉和钢制压力容器对接焊缝超声波探伤JB2299 矿山、工程、起重运输机械产品、涂漆颜色和安全标志JB2759 机电产品包装通用技术条件JB4315 起重机电控设备3分类3.1型式种类3.1.1起重机的型式种类按其取物装置划分，见图1和表1。
吊运熔融金属通用桥式起重机技术规格
吊运熔融金属通用桥式起重机技术规格1、名称：通用桥式起重机（吊运熔融金属用）2、数量：2台3、型号：QDY4、工作级别：A75、额定起重量：30t/5t6、跨度：22.5m7、最大起升高度：主钩12m 副钩14m8、额定工作速度：起升速度：主钩7.5m/min 副钩12.8 m/min大车运行速度：78m/min小车运行速度：42.4m/min9、电动机型号规格：主钩电动机：YZR315M-10/75KW H级绝缘带超速保护副钩电动机：YZR200L-8/15KW H级绝缘带超速保护大车电动机：YZR180L-6/15KW ×2 H级绝缘小车电动机：YZR160M1-6/5.5KW H级绝缘10、电源：三相交流 50HZ 380V 角钢滑触线10.1机构部分起升、运行机构的电动机（无锡宏泰）、减速器（江苏泰隆）、升降屏与保护柜内CJ12交流接触器、过电流继电器均需采用优质名牌产品。
10.2结构部分各梁结构及配置符合GB3811-83 《起重机设计规范》的设计要求，并应满足国家对吊运熔融金属通用桥式起重机的最新要求。
其中应有主梁、端梁、小车、司机室、走台、栏杆、导电支架等构件组成，（其中小车轨道需无接缝）。
主梁采用正轨箱形梁，端梁为箱形结构，走台焊接在两主梁外侧，用花纹板铺设并分为传动侧和导电侧走台。
栏杆用焊接钢管焊接而成，竖档间距需在1米以内。
小车导电型式为电缆导电，大小车均需选用弹簧缓冲器。
10.3电气控制部分⑴配电保护：起重机应设置断错相保护、短路保护、失压保护、零位保护、过流保护、超速保护、起升双限位保护、行程限位保护、门窗联锁保护、超载限制器等。
所配置的隔离变压器容量需适当加大，其中桥下照明功率为2KW。
⑵制动系统控制方案：均采用电磁块式制动器主钩制动器JCZ-500/MZS1-45H×2（双制动）副钩制动器TJ2-300/MZD1-300×2（双制动）大车制动器TJ2B300-500（MZJ300-2300）×2小车制动器TJ2B200-160（MZJ200-1300）⑶操纵形式采用闭式保温司机室（带空调）主钩主令控制器（LK14-12/90型主令控制器、主起升六档PQR10升降屏）、副钩及大小车凸轮控制器（KT14型）操纵。
高温熔融金属吊运安全规程
高温熔融金属吊运安全规程1 范围本标准规定了工业企业高温熔融金属吊运安全生产的技术要求和安全管理要求。
本标准适用于金属冶炼企业高温熔融金属及熔渣吊运设备设施的设计、运行、维护和安全管理。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3811 起重机设计规范GB4387工业企业厂内铁路、道路运输安全规程GB/T5082 起重吊运指挥信号GB/T5972 起重机钢丝绳保养、维护、安装、检验和报废GB/T6067.1起重机械安全规程第1部分：总则GB/T8918 重要用途钢丝绳GB/T11352 一般工程用铸造碳钢件GB/T12265.3 机械安全避免人体各部位挤压的最小间距GB/T23583.1 钢液浇包第1部分：型式与基本参数GB/T23583.2 钢液浇包第2部分：技术条件GB25683 钢液浇包安全要求GB/T25714.1 铁液浇包第1部分：型式与基本参数GB/T25714.2 铁液浇包第2部分：技术条件GB50034 建筑照明设计标准JB/T2450 渣罐车、型式、基本参数与尺寸JB/T3260 LT系列铁水罐型式与基本参数JB/T5000 重型机械通用技术条件JB/T7688.5 冶金起重机技术条件铸造起重机TSG Q0002 起重机械安全技术监察规程-桥式起重机YB/T061 冶金渣罐技术条件YB/T4175 冶金用钢水罐YB/T4224 冶金用钢水罐车和铁水罐车技术条件3 术语和定义下列术语和定义适用于本文件。
3.1高温熔融金属high-temperature molten metal金属冶炼企业生产过程中产生的熔融状态的金属及其熔渣。
3.2冶金起重机metallurgy crane适用于金属冶炼、轧制和热加工等企业的专用起重机，包括铸造起重机、料箱起重机、板坯搬运起重机、料耙起重机、锻造起重机和淬火起重机。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
吊运熔融金属通用桥式起重机技术规格
1、名称：通用桥式起重机（吊运熔融金属用）
2、数量：2台
3、型号：QDY
4、工作级别：A7
5、额定起重量：30t/5t
6、跨度：22.5m
7、最大起升高度：主钩12m 副钩14m
8、额定工作速度：
起升速度：主钩7.5m/min 副钩12.8 m/min
大车运行速度：78m/min
小车运行速度：42.4m/min
9、电动机型号规格：
主钩电动机：YZR315M-10/75KW H级绝缘带超速保护
副钩电动机：YZR200L-8/15KW H级绝缘带超速保护
大车电动机：YZR180L-6/15KW ×2 H级绝缘
小车电动机：YZR160M1-6/5.5KW H级绝缘
10、电源：三相交流 50HZ 380V 角钢滑触线
10.1机构部分
起升、运行机构的电动机（无锡宏泰）、减速器（江苏泰隆）、升降屏与保护柜内CJ12交流接触器、过电流继电器均需采用优质名牌产品。
10.2结构部分
各梁结构及配置符合GB3811-83 《起重机设计规范》的设计要求，并应满足国家对吊运熔融金属通用桥式起重机的最新要求。
其中应有主梁、端梁、小车、司机室、走台、栏杆、导电支架等构件组成，（其中小车轨道需无接缝）。
主梁采用正轨箱形梁，端梁为箱形结构，走台焊接在两主梁外侧，用花纹板铺设并分为传动侧和导电侧走台。
栏杆用焊接钢管焊接而成，竖档间距需在1米以内。
小车导电型式为电缆导电，大小车均需选用弹簧缓冲器。
10.3电气控制部分
⑴配电保护：起重机应设置断错相保护、短路保护、失压保护、零位保护、过流保护、超速保护、起升双限位保护、行程限位保护、门窗联锁保护、超载限制器等。
所配置的隔离变压器容量需适当加大，其中桥下照明功率为2KW。
⑵制动系统控制方案：均采用电磁块式制动器
主钩制动器JCZ-500/MZS1-45H×2（双制动）
副钩制动器TJ2-300/MZD1-300×2（双制动）
大车制动器TJ2B300-500（MZJ300-2300）×2
小车制动器TJ2B200-160（MZJ200-1300）
⑶操纵形式
采用闭式保温司机室（带空调）主钩主令控制器（LK14-12/90型主令控制器、主起升六档PQR10升降屏）、副钩及大小车凸轮控制器（KT14型）操纵。
司机室钢化玻璃窗要求密闭性能需良好，但要求移动且要充分考虑到司机室外部所有玻璃的清洁擦洗。
司机室的具体安装位置及高度需尽量满足甲方车间现场起重机登车台的实际尺寸，其余相关现场尺寸也由乙方负责复核。
角钢滑触线防护架需加嵌入式防护木板。
端梁栏杆上检修门取消。
⑷起重机接地
起重机的金属结构及所有电器设备的金属外壳、管槽、电缆金属外皮及变压器低压侧均应有可靠接地。
10.4制造工艺
⑴所有板材和型材均须进行钢材预处理，处理等级达到GB8923中规定的Sa2.5级，并立即涂环氧富锌底漆；油漆漆膜厚度，每层为25～35um，总厚为75～105um。
漆膜附着力应符合GB9286中规定的一级质量标准，
⑵长度方向进行拼接的焊缝必须进行超声波或X光探伤，达到GB3323中Ⅱ级焊缝的要求。
⑶车轮采用工频淬火，踏面硬度HB300－380，淬硬层深度20mm 处不低于HB260，制动轮进行中频淬火，表面硬度HRC45-55。
⑷起重机主体颜色为橘红色。
⑸电气接线均采用冷压接线端子（专用压接钳压接）。
⑹买方有权在条件允许的情况下，派员对卖方的制造过程进行现场监督检查。
11、技术文件：
为保证合同货物正常使用，需要多种技术资料。
乙方应向甲方提供与合同货物实际情况相符的下列各种技术资料以及其它为保证合同货物正常运行所必需的技术资料。
因所提供的技术资料不全或所提供的资料与合同货物实际情况不符合或没有按合同规定的期限提供技术资料而使甲方受到损失，应由乙方承担责任。
11.1 起重机及其附属系统主要资料，但不局限于此：
（1）起重机整机产品合格证和国家认可的法定检验机构出具的起重机械制造监督检验证书各一份。
（2）起重机操作维护使用说明书及机械、电气原理图接线图各二份。
（3）超载限制器等使用说明书及其它主要部件合格证各一份。
12、安装、调试、验收
起重机的安装、调试工作由乙方全面负责，并按照国家相关规定执行。
其所有费用均需由乙方支付。
13、质量保证期及售后服务：
13.1该起重机整机质保期为一年，从最终验收合格之日起计算。
13.2质保期内售后服务由乙方免费负责。
乙方自接到服务通知(传真或信函)始2小时内给甲方作出响应；对甲方不能自行解决的问题，乙方人员应在1个工作日内到甲方现场排除故障。
14、包装和运输
乙方负责起重机发货包装、运输和吊装，包括必须能适应远距离的长途运输及气候的改变。
在运输过程中因包装而引起的设备锈蚀、
剥落、碰损等所造成的损失由乙方承担责任。
15、交货期：
16、主要依据：
1、TSG Q0002-2008《起重机械安全技术监察规程—桥式起重机》
2、GB 6067《起重机械安全规程》
3、GB/T3811《起重机设计规范》
4、GB/T14405《通用桥式起重机》
5、GB 5905《起重机试验规范和程序》
6、GB10183《桥式和门式起重机制造及轨道安装公差》
7、GB50278《起重设备安装工程施工验收规范》
8、GB50256《电气装置施工及验收规范》
9、GB50231《机械设备安装工程施工及验收通用规范》
10、JB/T7688.1《冶金起重机技术条件——通用要求》
11、JB/T7688.15《冶金起重机技术条件铸造起重机》
12、《关于冶金起重机械整治工作有关意见的通知》（质检办特
[2007]375号）
13、《关于起重机械专项治理工作有关问题的通知》（国质检特函
[2007]901号）
如上述相关通知、规范、标准被修订，应以最新通知、规范、标准为准。
