给水排水管网系统 课程设计汇总
给排水官网课程设计

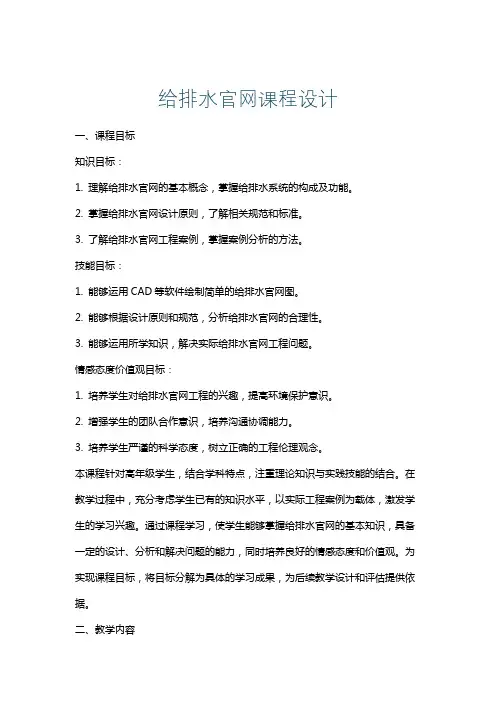

给排水官网课程设计一、课程目标知识目标:1. 理解给排水官网的基本概念,掌握给排水系统的构成及功能。
2. 掌握给排水官网设计原则,了解相关规范和标准。
3. 了解给排水官网工程案例,掌握案例分析的方法。
技能目标:1. 能够运用CAD等软件绘制简单的给排水官网图。
2. 能够根据设计原则和规范,分析给排水官网的合理性。
3. 能够运用所学知识,解决实际给排水官网工程问题。
情感态度价值观目标:1. 培养学生对给排水官网工程的兴趣,提高环境保护意识。
2. 增强学生的团队合作意识,培养沟通协调能力。
3. 培养学生严谨的科学态度,树立正确的工程伦理观念。
本课程针对高年级学生,结合学科特点,注重理论知识与实践技能的结合。
在教学过程中,充分考虑学生已有的知识水平,以实际工程案例为载体,激发学生的学习兴趣。
通过课程学习,使学生能够掌握给排水官网的基本知识,具备一定的设计、分析和解决问题的能力,同时培养良好的情感态度和价值观。
为实现课程目标,将目标分解为具体的学习成果,为后续教学设计和评估提供依据。
二、教学内容1. 给排水官网基本概念:介绍给排水官网的定义、功能及分类,对应教材第一章。
2. 给排水系统构成:详细讲解给水系统和排水系统的构成,包括水源、输水管道、用水设备、污水收集、输送和处理等,对应教材第二章。
3. 给排水官网设计原则:阐述给排水官网设计的基本原则,如安全性、经济性、环保性等,并介绍相关规范和标准,对应教材第三章。
4. 给排水官网案例分析:分析典型给排水官网工程案例,总结设计经验和教训,对应教材第四章。
5. 给排水官网图纸绘制:教授CAD等软件绘制给排水官网图的方法和技巧,对应教材第五章。
6. 给排水官网工程问题解决:结合实际工程案例,指导学生运用所学知识解决给排水官网工程问题,对应教材第六章。
本教学内容根据课程目标制定,确保科学性和系统性。
教学大纲明确教学内容安排和进度,涵盖教材的各个章节,以理论教学与实践操作相结合,使学生全面掌握给排水官网相关知识。
给水排水管网课程设计
给水排水管网课程设计一、引言给水排水管网是城市基础设施中的重要组成部分,它负责供应清洁的给水和排出废水。
本课程设计旨在帮助学生深入了解给水排水管网的原理、设计与运行,并培养学生的综合分析和解决问题的能力。
二、课程目标本课程设计的目标是使学生能够: 1. 掌握给水排水管网的基本原理和组成结构; 2. 熟悉给水排水管网的设计方法和计算原理; 3. 理解给水排水管网的运行与维护; 4. 能够分析和解决给水排水管网设计中的实际问题。
三、课程内容和安排1. 绪论•管网的定义和作用•管网的分类和组成2. 给水管网设计•给水水源与水质要求•给水管网的水压计算方法•给水管网的管径设计原则•给水管网的布置和建设要点3. 排水管网设计•排水管网的污水排放标准•排水管网的流量计算方法•排水管网的管径设计原则•排水管网的布置和建设要点4. 管网的运行与维护•管网的启动和停止运行•管网的调试和优化•管网的检修和维护方法5. 案例分析与实践•运用所学知识解决实际给水排水管网设计问题•参观实际给水排水管网的建设和运营项目四、教学方法1.理论讲授:采用授课和讲述的方式,介绍给水排水管网的基本原理、设计方法和运行维护技术。
2.实例分析:通过分析实际的给水排水管网工程案例,让学生应用所学知识解决实际问题。
3.实验实践:组织学生参观实际给水排水管网的建设和运营项目,让学生亲身体验采集数据、分析结果以及现场操作。
五、教材与参考资料1. 教材:•《给水排水管网原理与设计》,作者:XXX,出版社:XXX2. 参考资料:•《城市供水排水工程设计规范》,GB 50141-2013•《城镇给水排水设计与施工常见问题解答》,作者:XXX,出版社:XXX六、考核方式1.课堂小测:每个章节结束后进行小测,检验学生的掌握程度和理解程度;2.实践实验报告:组织学生针对实际案例进行实践操作,并提交实验报告;3.期末考试:进行对整个课程内容的综合考核。
七、课程评价与改进本课程设计将根据学生的反馈和实际教学效果进行评价和改进。
给排水专业管网课程设计
给排水专业管网课程设计一、课程目标知识目标:1. 让学生掌握给排水管网的基本概念、构成原理和功能,理解管网系统的设计规范及要求。
2. 使学生了解给排水管网系统中常见设施、设备及其工作原理,掌握其选型与应用方法。
3. 帮助学生掌握给排水管网系统水力计算的基本原理和计算方法,具备分析管网水力特性的能力。
技能目标:1. 培养学生运用CAD软件绘制给排水管网施工图的能力。
2. 培养学生运用专业软件进行给排水管网水力计算和分析的能力。
3. 提高学生解决实际工程问题中给排水管网系统设计、施工和运行维护等方面的能力。
情感态度价值观目标:1. 培养学生对给排水专业的兴趣,激发学生学习热情,增强职业责任感。
2. 培养学生具备良好的团队合作精神,提高沟通与协作能力。
3. 引导学生关注环境保护和水资源利用,树立绿色发展和可持续发展观念。
课程性质:本课程为给排水科学与工程专业的一门实践性较强的专业课程,旨在培养学生具备给排水管网系统设计、施工和管理等方面的基本理论知识和实际操作能力。
学生特点:学生已具备一定的给排水专业基础知识,具有一定的自主学习能力和动手实践能力。
教学要求:结合课程性质和学生特点,注重理论联系实际,强化实践教学环节,提高学生的实际操作能力和创新能力。
通过课程学习,使学生能够达到上述课程目标,为将来的职业生涯奠定坚实基础。
二、教学内容1. 给排水管网基本概念与构成:介绍管网系统的定义、分类及功能,分析管网系统的组成原理和布局设计要求。
(对应教材第1章)2. 给排水管网设施与设备:讲解管网中常见设施、设备的作用、工作原理及选型方法,包括泵站、阀门、管道等。
(对应教材第2章)3. 给排水管网水力计算:阐述管网水力计算的基本原理,介绍常用的计算方法,如节点法、环法等,并进行实例分析。
(对应教材第3章)4. 给排水管网施工图绘制:结合CAD软件,教授给排水管网施工图的绘制方法、技巧及注意事项。
(对应教材第4章)5. 给排水管网设计:分析给排水管网设计的原则、流程和方法,结合实际工程案例进行讲解。
给水管网课程设计结论

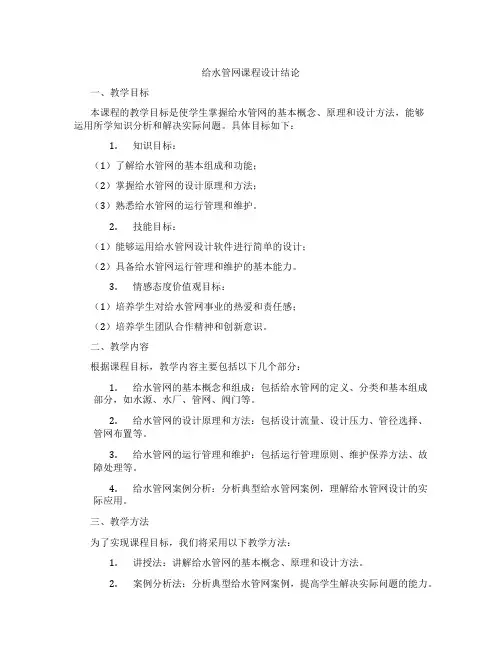

给水管网课程设计结论一、教学目标本课程的教学目标是使学生掌握给水管网的基本概念、原理和设计方法,能够运用所学知识分析和解决实际问题。
具体目标如下:1.知识目标:(1)了解给水管网的基本组成和功能;(2)掌握给水管网的设计原理和方法;(3)熟悉给水管网的运行管理和维护。
2.技能目标:(1)能够运用给水管网设计软件进行简单的设计;(2)具备给水管网运行管理和维护的基本能力。
3.情感态度价值观目标:(1)培养学生对给水管网事业的热爱和责任感;(2)培养学生团队合作精神和创新意识。
二、教学内容根据课程目标,教学内容主要包括以下几个部分:1.给水管网的基本概念和组成:包括给水管网的定义、分类和基本组成部分,如水源、水厂、管网、阀门等。
2.给水管网的设计原理和方法:包括设计流量、设计压力、管径选择、管网布置等。
3.给水管网的运行管理和维护:包括运行管理原则、维护保养方法、故障处理等。
4.给水管网案例分析:分析典型给水管网案例,理解给水管网设计的实际应用。
三、教学方法为了实现课程目标,我们将采用以下教学方法:1.讲授法:讲解给水管网的基本概念、原理和设计方法。
2.案例分析法:分析典型给水管网案例,提高学生解决实际问题的能力。
3.实验法:安排实验室实践,让学生动手操作,加深对给水管网的理解。
4.讨论法:分组讨论,培养学生的团队合作精神和创新意识。
四、教学资源为了支持教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选用权威、实用的给水管网教材作为主要教学资源。
2.参考书:提供相关的给水管网设计、运行和管理方面的参考书。
3.多媒体资料:制作精美的课件,演示给水管网的原理和设计方法。
4.实验设备:配置齐全的实验室设备,满足学生动手实践的需求。
五、教学评估为了全面、客观、公正地评估学生的学习成果,我们将采用以下评估方式:1.平时表现:通过课堂参与、提问、讨论等环节,评估学生的学习态度和积极性。
2.作业:布置适量的作业,评估学生对给水管网知识的理解和应用能力。
(建筑给排水工程)给水排水管道系统课程设计
n;toprovideconvenient,fortable,healthyandsafelifeandlivinge nvironment;protectpeople'shealthandanormallife,andpromoteth edevelopmentofproduction,protectionandimprovementofwaterqua lityoftheenvironment.
2.2 给水管网设计计算
2.2.1.最高日用水量计算
城市最高日用水两包括综合用水、工业生产用水及职工生活用水及淋浴用水、
浇洒道路和绿化用水、未预见用水和管网漏失水量。
分区
人口密度(人/公顷) 面积(公顷) 人口数(人)
1区
320
2745.64
878605
2区
350
654.44
229054
长沙市位于湖南,一区总人口 87.86 万人,参考《给水排水管道系统》教材 表 4—2 可知该城市位于一区,为大城市。最高日综合生活用水定额为 390L/(人·d),故综合生活用水定额采用上限 390L/(人·d),用水普及率为 100%。二区总人口 22.91 万人,参考《给水排水管道系统》教材表 4—2 可知该 城市位于一区,为小城市。最高日综合生活用水定额为 370L/(人·d),故综合生 活用水定额采用上限 370L/(人·d),用水普及率为 100%。
1)A 工厂,日用水量 8000 吨/天,最大班用水量:3000 吨/班,工人总数 3000
人,分三班工作,最大班 1200 人,其中热车间占 30 %,使用淋浴者占
80 %;一般车间使用淋浴者占 20 %。
2)B 工厂,日用水量————吨/天,最大班用水量:————吨/班,工人总数
给水管网的课程设计
给水管网的课程设计一、课程目标知识目标:1. 让学生掌握给水管网的组成、结构和功能,理解城市给水管网的布局原理。
2. 使学生了解给水管网的施工、运行及维护的基本知识。
3. 帮助学生了解给水管网的自动化监控技术及其在现代城市建设中的应用。
技能目标:1. 培养学生运用给水管网的布局原理,分析解决实际问题的能力。
2. 提高学生进行给水管网的简单设计和施工图绘制的能力。
3. 培养学生通过实地考察、资料查询等途径,收集、整理和分析给水管网的运行数据的能力。
情感态度价值观目标:1. 培养学生关注城市给水管网的现状与发展趋势,增强社会责任感和环保意识。
2. 培养学生热爱水利事业,树立为我国水利建设贡献力量的理想。
3. 培养学生团队合作精神,提高沟通、协调和解决问题的能力。
本课程针对初中年级学生,结合学科特点,注重理论知识与实践操作的相结合。
在教学过程中,充分考虑学生的认知水平、兴趣和实际需求,采用案例教学、现场教学等多种教学方法,激发学生的学习兴趣,提高教学效果。
课程目标的设定旨在使学生在掌握给水管网的有关知识的基础上,培养实际操作能力和综合素质,为未来从事水利及相关领域工作打下坚实基础。
二、教学内容1. 给水管网的组成与功能- 管网的基本构成要素- 给水管网的分类及功能- 城市给水管网的布局原则2. 给水管网的施工与运行- 给水管网的施工工艺及流程- 给水管网的运行原理及维护方法- 给水管网的常见问题及解决方案3. 给水管网的自动化监控- 给水管网的自动化监控技术- SCADA系统在给水管网的运用- 给水管网的智能化发展趋势4. 给水管网的简单设计与施工图绘制- 给水管网的简单设计原则和方法- 给水管网的施工图绘制技巧- CAD软件在给水管网的运用5. 实践教学环节- 实地考察城市给水管网的布局与运行- 案例分析给水管网的优化与改进- 课堂讨论与小组合作完成给水管网的简单设计教学内容依据课程目标,紧密结合教材,注重科学性和系统性。
给水排水管网系统 课程设计汇总
****学院《给水排水管网系统》课程设计课程设计题目学生姓名:学院:资源与环境学院专业班级:专业课程:给水排水管网系统指导教师:201* 年月日一设计概要(一)设计题目某小区污水管网初步设计(二)主要设计内容本设计主要包括污水管网设计与计算,具体内容包括以下几个方面:(1)工厂至污水厂干管设计;(2)工厂至污水厂水力计算;(3)绘制管道平面图;(4)绘制干管纵断面图。
(三)设计原始资料(1)人口密度为400cap/104m2;(2)污水量标准为140L/(cap.d);(3)工厂的生活污水和淋浴污水设计流量分别为8.24L/s和6.84L/s;(4)生产污水设计流量为26.4L/s;(5)工厂排出口地面标高为43.5m;(6)管底埋深不小于2.0m;(7)土壤冰冻深度为0.8m;(8)沿河岸堤坝顶标高40.0m。
二排水系统概论(一)街坊污水的分类在人类的生活和生产中,使用着大量的水。
水在使用过程中受到不同程度的污染,改变了原有的化学成分和物理性质,这些用过后的水称作污水或废水。
而街坊污水主要由生活污水和工厂污水组成。
1.生活污水指人们日常生活中用过的水,主要包括从住宅、公共场所、机关、学校、医院、商店及其他公共建筑和工厂的生活间,如厕所、浴室、盟洗室、厨房、食堂和洗衣房等处排出的水。
生活污水中含有较多有机物和病原微生物等污染物质,在收集后需经过处理才能排入水体、灌溉农田或再利用。
2.工业废水工业废水是指在工业生产过程中所产生的废水。
工业废水水质随工厂生产类别、工艺过程、原材料、用水成分以及生产管理水平的不同而有较大差异。
根据污染程度的不同,工业废水又分为生产废水和生产污水。
生产废水是指在使用过程中受到轻度污染或仅水温增高的水,如冷却水,通常经简单处理后即可在生产中重复使用.或直接排放水体。
生产污水是指在使用过程中受到较严重污染的水,具有危害性,需经处理后方可再利用或排放。
不同的工业废水所含污染物质有所不同。
给排水管网课程设计
给排水管网课程设计
排水管网课程设计——解剖与排水管线设计
本课程旨在帮助学员了解排水管线设计的实际运行机理,以及如何使用当今的技术在
理论上实现精确的排水管线设计。
该课程的每一课程都将丰富、便于学习,不仅可以检验
学习者的理论知识,而且可以提高实践技能。
该课程按照相关标准格式组织,共分为5部分:
第一部分排水管线设计介绍
教授学生排水系统设计的知识,包括系统的设计理念、结构、部件组成等内容。
此外,还会对设计进行深入的分析,以及基础的建设原则和解决困难的方法。
教授学生关于排水设备设计的知识,以及选择、安装、维护、操作等信息。
了解排水
系统中各种设备的应用场景,以及各种材料、结构及其组合的优势与劣势。
解剖流体动力学,教授学生关于振荡、潮汐、水力学和供水流量的量的计算。
了解和
分析各类流体的特性,以及有关排水系统的流体力学。
从原理上叙述管线设计的材料、连接方式及支吊等要素,以及考虑复杂地质环境的重
要性,并叙述管道布置新的设计思路。
第五部分运行监控
介绍排水系统的运行、监测及监督方面的知识,掌握测量装置、保护装置、检修和维
护等方面的应用,以确保正常安全性运行。
本课程将采用多媒体教学方式,以混合教学方式提供课程讲解,并会安排一些实践和
课程作业,使学习效果更加深刻,从而提高参与者的排水管线设计技术和能力。
给水排水管网工程课程设计 (2)
给水排水管网工程课程设计1. 概述本次课程设计是围绕给水排水管网工程展开的,旨在加深学生对于设计与施工的理解。
设计内容主要包括以下几个方面:1.给水管道的设计与施工;2.排水管道的设计与施工;3.水质检测技术与管理;4.工程预算、施工管理等。
通过本次课程设计,学生们将了解更多实践经验,并以此为基础,提高专业技能,为以后的实践工作做好充分准备。
2. 课程设计内容本次课程设计分为理论部分和实践部分两个部分。
其中,理论部分是对于给水排水管网工程课程的知识和技术的讲解和介绍;实践部分则是要求学生们各自完成一个小型给水排水管网工程设计。
下面分别对两个部分进行介绍。
2.1 理论部分2.1.1 给水管道的设计与施工给水管道是连接自来水厂和家庭的主要管道,其设计和施工至关重要。
学生将通过本部分课程的学习,了解水管道的种类、规格、施工原理、材料等信息,全面理解给水管道的设计与施工。
2.1.2 排水管道的设计与施工排水管道主要是将废水排出涵洞,保持生活环境的卫生。
在本课程的学习中,学生将全面了解排水管道的种类、规格、施工原理、材料等信息,同时,也需要掌握排水管道的设计和施工方面的技术,进一步提高其应对相关实践工作的能力。
2.1.3 水质检测技术与管理水质管理是给水排水管网工程中的一个重要部分。
在本部分课程的学习中,学生将全面了解水质检测技术和管理方面的知识,了解各种水质检测技术和实时监控技术的应用,为处理现实中的排水问题提供有力支持。
2.1.4 工程预算、施工管理等在给水排水管网工程设计中,还需要进行工程预算和施工管理。
学生将通过本部分课程的学习,深入了解各项施工管理相关知识,如招标采购、工程进度、安全保障、奖惩制度等。
并为就实践工程的实施做好准备。
2.2 实践部分本次课程设计的实践部分,将要求学生们各自完成一个小型给水排水管网工程设计。
在设计中,学生需要独立分析设计的地区环境、实际需求、材料成本等方面的因素,进一步提高综合应用能力。
给水排水管网系统课程设计报告
《给水排水管网系统设计》课程设计报告题目集美区给水排水管网设计系部专业班级组员)指导教师设计时间2012-2013学年第二学期17周二○一二年 6月 17日目录一、设计目的 (2)二、设计要求和设计指标 (2)2.1 任务 (2)2.2 设计资料 (2)2.3 地理位置 (2)2.4 自然条件 (3)2.5 社会经济发展现状 (3)2.6 城市总平面图 (3)2.7 城市人口密度及生活用水、污水定额 (4)2.8 水位及土壤条件 (4)2.9 工业企业分布及用水量情况 (4)2.10 地面径流系数 (5)2.11 排水现状 (5)2.12 要求 (5)2.13 小组任务分配 (6)三、给水管网设计 (6)3.1 给水管网设计方案比较和确定 (6)3.1.1水源与取水点的选择 (6)3.1.2 取水泵站的位置 (6)3.1.3 水厂厂址选择 (6)3.1.4 输水管渠定线 (6)3.1.5 配水管网 (7)3.1.6 配水方案比较 (7)3.1.7 调节构筑物 (7)3.2 设计计算 (7)3.2.1 城市用水量计算 (8)3.2.2 管网水力计算 (9)3.2.3 二级泵设计计算 (14)四、排水管网设计 (19)4.1 排水管网设计方案的选择 (19)4.1.1排水体制的确定 (19)4.1.2方案确定 (19)4.2排水官网定线 (20)4.2.1污水管网的定线 (20)4.3排水管网设计计算 (21)4.3.1污水设计流量 (21)4.3.2污水管道的水力计算 (24)一、设计目的本课程设计是《给水排水工程及管网设计》课程教学的重要实践环节,其目的是加深理解所学知识,培养综合分析和解决实际管网工程设计问题的初步能力,使学生在设计、运算、绘图、查阅资料和使用设计手册、设计规范等基本技能上得到初步训练和提高。
二、设计要求和设计指标2.1 任务(1)规划区域内给水管网初步设计(用水量计算、主干管及干管走向定位、管网平差计算、给水主干管剖面图);(2)规划区域内污水管网初步设计(管道定线和污水厂选址、各片区污水量计算、管道设计计算、污水管道平面图、污水主干管剖面图)。
给排水管网课程设计
给排水管网课程设计一、课程目标知识目标:1. 学生能理解并掌握给排水管网的基本概念、组成及功能。
2. 学生能描述给排水管网的设计原理、流程及主要参数。
3. 学生能了解给排水管网在实际工程中的应用和重要性。
技能目标:1. 学生能够运用给排水管网相关知识,分析并解决实际工程问题。
2. 学生能够根据设计要求,完成给排水管网的设计方案,并进行简单的管网水力计算。
3. 学生能够通过查阅资料、合作交流等方式,提高自主学习能力和实践操作能力。
情感态度价值观目标:1. 学生能够认识到给排水管网在城市建设中的重要作用,增强环保意识和社会责任感。
2. 学生能够通过课程学习,培养对水利工程学科的兴趣和热情。
3. 学生能够养成严谨、求实的科学态度,提高团队协作能力和沟通表达能力。
课程性质分析:本课程为水利工程学科的专业课程,旨在帮助学生建立给排水管网的基本理论体系,提高解决实际工程问题的能力。
学生特点分析:学生为高中年级,具备一定的物理、数学基础,具有较强的求知欲和自主学习能力。
教学要求:结合课程性质和学生特点,注重理论与实践相结合,以案例教学为主,培养学生的实际操作能力和综合素质。
通过分解课程目标为具体的学习成果,使学生在掌握知识的同时,提高技能和情感态度价值观。
后续教学设计和评估将以此为基础,确保课程目标的达成。
二、教学内容1. 给排水管网基本概念:管网定义、分类及其功能。
2. 管网组成:水管、泵站、阀门、检查井等设施的作用及布局。
3. 给排水管网设计原理:水力学原理、管网布局原则、流量分配与计算。
4. 给排水管网设计流程:需求分析、管网规划、设计计算、施工图绘制。
5. 给排水管网主要参数:流量、流速、压力、坡度等参数的确定与计算。
6. 给排水管网在实际工程中的应用案例:城市给排水系统、雨水收集利用系统等。
7. 给排水管网设计与计算方法:水力计算方法、管网优化设计方法。
教学内容安排与进度:第一周:介绍给排水管网基本概念、分类及功能。
给水排水管网系统第三版课程设计
给水排水管网系统第三版课程设计一、课程设计的概要本次课程设计主要涵盖以下几个方面:1.给水排水管道的设计与分析2.完整的管网系统设计3.土壤分析及基础同步设计通过课程设计的学习,学生将能够掌握给水排水管道的设计原理及方法,以及完成完整的管网系统设计的能力。
同时,能够了解土壤分析及基础同步设计的相关知识。
二、课程设计的详细内容1.前期准备包括学生对于课程的相关知识学习,了解给水排水管网系统的基本原理、土壤力学和基础同步设计知识等。
2.给水排水管道的设计与分析首先学生需要了解水量设计及计算,包括单户居民、商业用房机构、公共建筑设施等,应用市政设计规范进行管道设计和排水处理等。
3.管网系统设计在完成单个管道的设计和排水处理后,学生需要将不同区域之间的管道连接起来,形成完整的管网系统。
4.土壤分析及基础同步设计本部分需要学生学习土壤力学知识、基础同步设计的理论知识以及室内测评的方法,以确保管道安全、稳定的建立在土壤上。
5.课程实践学生在完成理论知识学习后,需要进行工程实践,将所学内容应用于实际设计中,以便于巩固知识并解决实际问题。
6.课程总结课程结束后,学生需要对本次课程进行总结,并将学习到的知识进行梳理,个人成长反思等。
三、成果表现1.给水排水系统设计方案2.管网系统设计方案3.土壤分析和基础设计方案4.实践报告或者技术报告四、课程设计的评分标准1.设计方案的完整性与实用性2.设计过程的规范性与合理性3.设计思路和解决问题的能力4.实践报告或者技术报告的撰写能力和规范性五、参考书目1.《城市排水工程设计规范》2.《给水排水工程设计规范》3.《土壤力学与基础设计》以上是本次给水排水管网系统第三版课程设计的基本内容,学生可以根据情况自行进行选择和安排。
给水排水管网系统课程设计
给水排水管网系统课程设计一、课程目标知识目标:1. 让学生掌握给水排水管网系统的基本组成、功能和原理,包括水源、输水管、配水管网、排水管网等关键环节。
2. 使学生了解给水排水管网系统的设计原则、施工要求及运行管理,理解城市给排水工程的重要性。
3. 帮助学生了解我国给水排水管网系统的发展现状及趋势,拓展学生的专业知识视野。
技能目标:1. 培养学生运用CAD等软件绘制简单的给水排水管网系统图的能力。
2. 提高学生分析给水排水管网系统问题、提出解决方案并进行优化设计的能力。
3. 培养学生运用所学知识解决实际工程问题的能力,提高学生的实践操作技能。
情感态度价值观目标:1. 培养学生对给水排水工程事业的热爱和责任感,激发学生为改善城市水环境作出贡献的意愿。
2. 增强学生的团队协作意识,培养学生在实际工程项目中与他人沟通、合作的能力。
3. 引导学生关注我国给水排水行业的发展,培养学生的社会责任感和使命感。
课程性质:本课程为实践性较强的专业课程,旨在培养学生的实际操作能力和解决实际问题的能力。
学生特点:学生已具备一定的水力学、水工结构基础知识,具有较强的学习兴趣和动手能力。
教学要求:注重理论与实践相结合,提高学生的专业知识水平和实践技能,培养学生的创新意识和团队协作能力。
通过本课程的学习,使学生能够具备从事给水排水工程设计与施工的基本能力。
二、教学内容1. 给水排水管网系统的基本概念与组成:包括水源、供水工程、排水工程的基本构成及其功能。
教材章节:第一章《给水排水工程概述》2. 给水排水管网的设计原则与施工要求:讲解管网设计的基本原则、施工技术及质量标准。
教材章节:第二章《给水排水管网设计原则与施工要求》3. 给水排水管网的运行与管理:介绍管网运行过程中应注意的问题、维护管理措施及应急处置方法。
教材章节:第三章《给水排水管网的运行与管理》4. 给水排水管网系统设计案例分析:分析典型的给水排水管网系统设计案例,提高学生的实际操作能力。
给排水课程设计管网
给排水课程设计管网一、教学目标本章节的给排水课程设计管网的教学目标分为三个维度:知识目标、技能目标和情感态度价值观目标。
1.知识目标:学生需要掌握管网系统的基本概念、结构组成、工作原理和设计方法。
具体包括管网的布局、管材的选择、阀门的类型和作用、管网的维护和管理等。
2.技能目标:学生能够运用所学知识进行给排水管网的初步设计和计算,具备解决实际问题的能力。
具体包括管网的水力计算、管段长度的确定、管径的选择、阀门的配置等。
3.情感态度价值观目标:培养学生对给排水管网工程的兴趣和热情,增强环保意识和社会责任感。
具体包括对给排水管网工程的重要性的认识、对工程质量和安全的重视、对环境保护的关注等。
二、教学内容本章节的教学内容主要包括给排水管网的基本概念、结构组成、工作原理、设计方法和维护管理。
1.给排水管网的基本概念:介绍给排水管网的定义、分类和功能,理解管网系统在给排水工程中的重要性。
2.结构组成:学习给排水管网的组成部分,包括水源、管道、阀门、泵站等,了解各部分的作用和相互关系。
3.工作原理:掌握给排水管网的工作原理,包括自流原理、压力原理等,理解管网系统的工作过程和运行规律。
4.设计方法:学习给排水管网的设计方法,包括水力计算、管段长度的确定、管径的选择等,掌握设计的基本步骤和要点。
5.维护管理:了解给排水管网的维护管理方法,包括巡检、维修、更新等,强调工程质量和安全的重要性。
三、教学方法为了提高教学效果,本章节将采用多种教学方法相结合的方式进行教学。
1.讲授法:通过教师的讲解,系统地传授给排水管网的基本概念、工作原理和设计方法。
2.案例分析法:通过分析实际案例,使学生更好地理解给排水管网的应用和维护管理。
3.实验法:学生进行实验操作,亲身体验给排水管网的工作过程,提高学生的实践能力。
4.小组讨论法:学生进行小组讨论,培养学生的团队合作能力和解决问题的能力。
四、教学资源为了支持本章节的教学,将准备以下教学资源:1.教材:选择合适的给排水管网教材,作为学生学习的主要参考资料。
给水排水管网系统第二版课程设计
给水排水管网系统第二版课程设计一、题目简介《给水排水管网系统》是水利水电工程专业的一门重要专业基础课。
本课程设计旨在通过实践操作,让学生了解管网系统在实际工程中的应用,提高学生的水利水电工程实践能力。
二、课程设计目标通过本课程设计,学生能够:1.掌握给水排水管网系统的设计原理和方法;2.熟悉常见给水排水管道材料及其使用范围;3.理解水泵工作原理及其选型;4.能够根据实际项目需要设计给水排水管网系统方案,并能够进行相关计算;5.掌握水力计算方法和流量计算方法;6.能够利用相关软件进行给水排水管网系统设计。
三、课程设计内容1. 给水排水管网系统设计流程1.1 剖析管网系统的组成结构以及分类方法。
1.2 掌握水力计算所需的基础概念和公式。
1.3 了解头损失的基本原理和计算方法。
1.4 熟悉水泵及其特性,并掌握水泵的选型。
1.5 掌握排水系统的计算方法和系统结构,并掌握排水设备的计算方法和选型。
2. 给水管道的设计2.1 了解给水管道的材料和安装技术。
2.2 掌握给水管道标准和规范。
2.3 掌握给水管道的设计方法,包括计算管道的水力损失、计算流量和管道直径。
2.4 根据现场实际情况设计给水管道系统方案。
3. 排水系统的设计3.1 了解排水管道的材料和安装技术。
3.2 掌握排水管道标准和规范。
3.3 掌握排水管道的设计方法,包括计算管道的水力损失、计算流量和管道直径。
3.4 根据现场实际情况设计排水管道系统方案。
4. 管网系统软件设计实践4.1 掌握相关的水利软件和工具。
4.2 基于计算机软件对给水排水系统进行设计和模拟分析。
四、课程设计要求1. 设计报告课程结束后,要求学生提交课程设计报告,包括设计方案、设计计算书、水力分析计算表格、设计软件结果分析、实验数据记录及分析、总结等。
2. 设计成果展示在课程期间,要求学生根据具体要求完成相应的设计任务,要求学生在规定时间内按照给定要求进行设计,必须完成设计任务并提交设计成品。
给水排水管道系统课程设计
给水排水管道系统课程设计1. 课程设计目标本课程设计旨在帮助学生掌握给水排水管道系统的设计原理和方法,培养学生的工程设计能力和实践操作能力。
通过该课程的学习,学生应能够独立进行给水排水管道系统的设计,并能使用相关软件进行模拟和优化。
2. 课程设计内容2.1 给水管道系统设计•给水管道系统的基本原理•城市给水系统的类型与结构•给水管道系统的设计流程•给水管道的选材与规格•给水管网的压力计算•给水水源的确定与配水设计•消防给水系统的设计要点2.2 排水管道系统设计•排水管道系统的基本原理•城市排水系统的类型与结构•排水管道系统的设计流程•排水管道的选材与规格•排水管网的坡度计算•冲洗与清理设备的设计•雨水排水系统的设计要点2.3 给水排水管道系统的模拟与优化•给水排水管道系统的模拟方法•模拟软件的使用介绍•模拟结果的分析与评估•优化设计的方法与原则•模拟优化在给水排水管道系统设计中的应用案例3. 课程设计步骤3.1 课前准备在开设本课程之前,需要准备以下材料和环境:•教学用软件:例如AutoCAD、EPANET 等管道设计与模拟软件•实验室设备:提供实验平台,包括给水排水管道系统的模拟器、流量计、压力计等•教材和参考书:提供给学生参考和查阅的相应教材和专业书籍3.2 课程设计实施本课程设计采用实践教学的方式进行,主要包括以下几个环节:1.理论讲授:通过课堂讲授的方式,介绍给水排水管道系统的基本原理和设计方法。
学生需要掌握相关理论知识,并理解其在实际工程设计中的应用。
2.实验操作:学生将在实验室中进行给水排水管道系统的设计和模拟操作。
实际操作能够帮助学生巩固理论知识,并提升实践操作能力。
3.课程项目设计:学生在完成理论学习和实验操作后,将进行一个课程项目的设计。
项目要求学生应用所学知识,完成一个给水排水管道系统的设计方案,并使用相关软件进行模拟和优化。
3.3 课后总结与评估在课程结束后,对学生进行总结与评估,包括以下方面:•学生课程项目的设计成果评估•学生对实验和应用软件的操作情况评估•学生对课程的反馈和建议收集4. 课程设计评价与改进通过对本课程设计的实施和学生的评估,可以进行以下方面的评价和改进:•学生实际操作能力的提升情况•学生对相关理论知识的掌握程度•学生对实验与模拟软件的应用能力•课程设计的针对性和实用性评价•学生对课程的反馈和建议以上是对给水排水管道系统课程设计的相关介绍和内容安排。
给水排水管网系统课程设计
给水排水管网系统课程设计目录第一章前言 31·设计任务 32 ·设计资料 42.1·城市概述 42.2·用水资料 42.2.1、居民生活用水变化曲线 42.2.2 、公共建筑、生产企业等集中用水量 52.2.3、设计内容 92.2.4、参考资料 10第二章设计计算书 111·设计计算 111.1·最高日设计用水量 111.2·最高日各小时用水量计算 121.3·最高日各小时用水量曲线 121.4·消防用水量计算 132·调节构筑物容积、个数、尺寸的计算 132.1·清水池 142.2·水塔容积和尺寸的计算 14 3·管网设计 153.1·方案一 153.1.1、管网定线 153.1.2、比流量,沿线流量和节点流量的计算 163.1.3、管段流量初始分配 183.1.4、管网平差与校核 203.1.4.1、最高日最大时管段流量分配平差 203.1.4.2、消防校核 223.1.4.3、事故时校核 233.1.4.4、最终校核调整平差25最终平差数据如下: 253.1.4.5、水泵选择 263.2. 27第一章前言1·设计任务江西某县给水管网系统扩大初步设计2 ·设计资料2.1·城市概述该县位于江西中部,整个县城区地势相对平坦,稍有起伏,其中东北角有一块高地(比其他地位高5m左右),县城南临自西向东流向的沙河。
自改革开放以来,工农业生产及县城建设迅猛发展,县区内建筑层数最高为六层,规划人口为5万人。
该区以地表水为水源,自来水厂建在上游(如图示)向整个县城供水。
绿地面积占城区面积的30%,每日下午15:00~17:00浇洒一次。
道路总面积占城区面积的20%,每日上午7:00~9:00,和15:00~17:00各浇洒二小时。
(绿化面积用水定额用1.0L/(d.m2),浇洒道路用水定额用2.0L/(d.m2))。
给水排水管网系统_课程设计
给水排水管网系统_课程设计第一部分任务书一、设计题目某县城区给水排水管网工程设计二、设计任务及内容(一)给水管网工程设计1. 确定设计规模2. 进行输配水管网定线3. 确定水塔或水池调节容积4. 进行管网水力计算5. 确定二级泵站扬程和设计流量(二)排水管道工程设计1. 选择该县城排水体制;2. 城市污水和雨水管道系统的定线;3. 城市污水管段和管段的流量计算;4. 城市污水管段和管段的设计.三、应完成的设计成果1. 设计说明计算书一份(50页左右。
包括设计说明、水量、水力计算表格及草图)。
2. 铅笔绘图纸3张①绘制给水排水管网总平面布置图一张②给水管网某一管段的纵断面图一张比例横1:1000 纵1:100③排水管道某一干管纵剖面图一张比例横1:1000 纵1:100四、设计原始资料1. 县城平面图(A图)该县城为我国西北地区一小县城,城内有工厂数家及部分公共建筑。
居民区居住人口在规划期内近期按 2.64万人/平方公里设计,远期按 4.92万人/平方公里考虑。
最高建筑为六层楼,室内有完善的给排水设备,给水普及率为近期85 %,远期90 %。
综合生活用水量时变化系数为K h为 1.5 。
2. 规划期内大用户对水量、水质和水压要求资料见用户对水量、水压要求一览表(表1)。
3. 浇洒道路面积30万m2。
4. 绿地面积50万m2。
5. 其它按规范要求确定。
6. 该区地表水污染严重,水质不好,故近期不考虑采用地表水作为水源。
7. 气象资料(1)主导风向:夏季东南风,冬季东北风 (2)年最高温度39℃,年最低温度-8℃ (3)最大冰冻深度1.0m (4)最大积雪深度0.4m (5)土壤性质:(最低处) 0.4m-0.8m 垦殖土0.8 m -3.8m 粘沙土3.8 m -8 m 中沙及砂石 (6)地下水位深度:10.0m (最浅) (7)地震等级:中国地震划分为七级地震区 (8)该县城暴雨强度公式7..0)22.8()lg 292.11(932++=t P q (9)地面径流系数φ=0.40 (10)地基承载力2.0Kg/cm 2 (11)可保证二级负荷供电 8. 地面水系: (1)最高水位31.5 (2)最低水位 27.5 (3)常水位 29.09. 材料来源及供应:本地区自产砖、混凝土及混凝土管。
给水排水管网工程教学设计
给水排水管网工程教学设计一、引言给水排水管网工程是现代城市基础设施的重要组成部分。
它不仅关乎城市水资源的供应和排放,还关系到城市居民的生活质量和环境卫生。
因此,对于相关专业学生的教学设计非常重要。
二、教学目标本教学设计旨在培养学生掌握给水排水管网工程设计的基本理论和实践技能,了解相关法规和标准,能够进行基础的工程设计和施工监管。
三、教学内容安排1. 给水系统设计- 介绍给水系统的基本概念和组成部分- 学习给水系统设计的基本原理和方法- 分析不同类型建筑物的给水需求,进行给水系统设计案例分析2. 排水系统设计- 介绍排水系统的基本概念和组成部分- 学习排水系统设计的基本原理和方法- 分析不同类型建筑物的排水需求,进行排水系统设计案例分析3. 给水排水管道材料与设备选择- 探讨常用的给水排水管道材料和设备- 学习如何选择合适的管道材料和设备,考虑其耐用性、使用寿命和环境影响等因素4. 给水排水工程规划与施工- 介绍给水排水工程规划的基本原则和步骤- 学习给水排水工程施工的基本程序和要求- 进行给水排水工程规划和施工案例分析5. 给水排水工程的监管与安全- 了解相关法规和标准,学习如何进行工程监管- 探讨给水排水工程的安全隐患和应对策略- 进行给水排水工程安全案例分析四、教学方法1. 授课讲解:由教师对相关理论知识进行详细讲解,引导学生理解和掌握基本原理和方法。
2. 案例分析:通过真实的工程案例分析,培养学生的实际应用能力和问题解决能力。
3. 示范实验:设置相关实验环节,让学生亲自操作和实践,巩固理论知识。
4. 小组讨论:组织学生进行小组讨论,分享归纳各自的思考和理解,促进知识交流。
5. 实地考察:组织学生参观相关工程项目,深入了解实际工程情况和问题解决方法。
五、教学评价1. 平时表现:包括课堂表现、作业完成情况和参与讨论的积极性等。
2. 综合考核:根据学生对给水排水管网工程设计知识的掌握程度,进行期末考试或项目实践评估。
2《给水排水管网系统》给水课程设计156
1.48
10
4.17
4.96
5.47
-0.79
5.73
-1.30
6.70
-0.51
0.97
11
4.17
4.97
5.40
-0.80
4.93
-1.23
5.47
-0.43
0.54
12
4.16
4.97
5.66
-0.81
4.12
-1.50
3.97
-0.69
-0.15
13
4.17
4.97
5.08
-0.80
12
883
92.10
7.23
156.97
164.2
13
884
92.20
0.39
6
4.16
4.97
3.95
-0.81
8.93
0.21
10.34
1.02
1.41
7
4.17
4.97
4.11
-0.80
8.13
0.06
10.40
0.86
2.27
8
4.17
4.97
4.81
-0.80
7.33
-0.64
9.76
0.16
2.43
9
4.16
4.97
5.92
-0.81
6.52
-1.76
8.00
管段配水长度(m)
管段沿线流量(L/s)
节点设计流量计算(L/s)
管段或节点编号
集中流量
沿线流量
供水流量
节点流量
1
545
56.8
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
****学院《给水排水管网系统》课程设计课程设计题目学生姓名:学院:资源与环境学院专业班级:专业课程:给水排水管网系统指导教师:201* 年月日一设计概要(一)设计题目某小区污水管网初步设计(二)主要设计内容本设计主要包括污水管网设计与计算,具体内容包括以下几个方面:(1)工厂至污水厂干管设计;(2)工厂至污水厂水力计算;(3)绘制管道平面图;(4)绘制干管纵断面图。
(三)设计原始资料(1)人口密度为400cap/104m2;(2)污水量标准为140L/(cap.d);(3)工厂的生活污水和淋浴污水设计流量分别为8.24L/s和6.84L/s;(4)生产污水设计流量为26.4L/s;(5)工厂排出口地面标高为43.5m;(6)管底埋深不小于2.0m;(7)土壤冰冻深度为0.8m;(8)沿河岸堤坝顶标高40.0m。
二排水系统概论(一)街坊污水的分类在人类的生活和生产中,使用着大量的水。
水在使用过程中受到不同程度的污染,改变了原有的化学成分和物理性质,这些用过后的水称作污水或废水。
而街坊污水主要由生活污水和工厂污水组成。
1.生活污水指人们日常生活中用过的水,主要包括从住宅、公共场所、机关、学校、医院、商店及其他公共建筑和工厂的生活间,如厕所、浴室、盟洗室、厨房、食堂和洗衣房等处排出的水。
生活污水中含有较多有机物和病原微生物等污染物质,在收集后需经过处理才能排入水体、灌溉农田或再利用。
2.工业废水工业废水是指在工业生产过程中所产生的废水。
工业废水水质随工厂生产类别、工艺过程、原材料、用水成分以及生产管理水平的不同而有较大差异。
根据污染程度的不同,工业废水又分为生产废水和生产污水。
生产废水是指在使用过程中受到轻度污染或仅水温增高的水,如冷却水,通常经简单处理后即可在生产中重复使用.或直接排放水体。
生产污水是指在使用过程中受到较严重污染的水,具有危害性,需经处理后方可再利用或排放。
不同的工业废水所含污染物质有所不同。
如冶金、建材工业废水含有大量无机物,食品、炼油、石化工业废水所含有机物较多。
另外,不少工业废水含有的物质是工业原料,具有回收利用价值。
街坊污水通常是指排入街坊排水管道系统的生活污水和工业废水的混合物。
在合流制排水系统中,还可能包括截流入街坊合流制排水管道系统的雨水。
街坊污水实际上是一种混合污水,其性质变化很大,随着各种污水的混合比例和工业废水中污染物质的特性不同而异。
城市污水需经过处理后才能排入天然水体、灌溉农田或再利用。
在街坊和工厂企业中,应当有组织地、及时地排除上述废水和雨水,否则可能污染和破坏环境,甚至形成环境公害,影响人们的生活和生产乃至于威胁到人身健康。
(二)排水体制选择1排水体制排水体制是指排水系统对生活污水、生产废水和降水所采取的不同收集和排除方式,一般分为合流制和分流制两种类型,是针对污水和雨水的合与分而言的。
⑴合流制排水系统合流制排水系统是指将生活污水和雨水收入同一套排水管渠内排除的排水系统,又可分为直排式合流制排水系统和截流式合流制排水系统。
直排式合流制排水系统是最早出现的合流制排水系统,是将欲排除的混合污水不经处理就近直接排入天然水体。
因污水未经无害化处理而直接排放,会使受纳水体遭受严重污染。
国内外许多老城市几乎都是采用这种排水系统。
这种系统所造成的污染危害很大,现在一般不再采用。
截流式合流制排水系统是在邻近河岸的街坊高程较低侧建造一条沿河岸的截流总干管,所有主干排水管的混合污水都将接入截流总干管中,合流污水由截流总干管输送至下游的排水口集中排出或进入污水处理厂。
由于雨水流量的瞬时值可能很大(取决于雨水设计采用的重现期、排雨水区域地面硬化情况和建筑密度以及当地的降雨量等),合流制截流总干管在管径确定方面通常只考虑截流非雨水污水量(称为合流制排水管道的旱流量)一定倍数的雨水量,而不是把所有雨水量都截流在截流总干管中。
为此,在合流干管与截流总干管相交前或相交处需设置溢流井。
溢流井的作用是,当进入管道的城市污水和雨水的总量超过管道的设计流量时,多余的雨水(实际上是城市污水和雨水的混合物)就会经溢流井排出,而不能向截流总干管的下游转输。
截流总干管的下游通常是市政污水处理厂。
由于雨天初降雨的汇集量较小,一般都在截流总干管的设计雨水截流能力范围内,故晴天的街坊污水和雨天的初降雨都会排送至污水厂,经处理后排入水体。
当降雨过程延续,进入管道的混合污水流量超过截流总干管的设计输水能力后,就有部分混合污水经溢流井溢出直接排入水体。
截流式合流制排水系统是国内外改造旧城区合流制排水系统常用的方式。
这种系统比直排式合流制排水系统有所进步,但仍有部分混合污水未经处理直接排放,成为水体的污染源而使水体遭受污染。
⑵分流制排水系统分流制排水系统是指将生活污水和雨水分别在两个或两个以上各自独立的管渠系统内排除的排水体制。
排除生活污水的系统称为污水排水系统,排除雨水的系统称为雨水排水系统。
根据排除雨水方式的不同,又分为完全分流制和不完全分流制排水系统。
完全分流制排水系统具有相互完全独立的污水排水系统和雨水排水系统,污水排至污水处理厂处理后排放,雨水就近排入水体。
不完全分流制是指只有污水排水系统,而未建雨水排水系统,雨水沿街道边沟、水渠、天然地面等原有雨水渠道系统排泄,或者在原有渠道系统输水能力不足之处修建部分雨水管道,待城市进一步发展后再修建完整独立的雨水排水系统,逐步改造成完全分流制排水系统。
由于各区域的自然条件存在差异,同时排水系统的建设是逐步进行和完善的,有时会出现混合制排水系统,即既有分流制也有合流制的排水系统。
混合制排水系统在原为合流制的城市进行排水系统的改造扩建时常常出现。
在工厂企业中,由于工厂废水成分和性质的复杂性,与生活污水不宜混合,而且彼此之间也不宜混合,否则将造成污水和污泥处理复杂化,给废水重复利用和有用物质的回收造成、困难。
2 排水系统规划设计原则⑴排水系统规划应符合街坊的总体规划,并应与街坊中的单项工程建设密切配合,相互协调,该现成的道路规划、建筑界限、设计规模对排水系统的设计有很大的影响。
⑵排水系统设计要与邻近区域的污水和污泥处理和处置协调。
⑶考虑污水的集中处理与分散处理。
⑷设计排水区域内需考虑污水排水问题与给水工程的协调,以节省总投资。
⑸排水工程的设计应全面规划,按近期设计考虑远期发展,。
⑹排水工程设计师考虑原有管道系统的使用可能。
⑺在规划设计排水工程时必须认真观测执行国家和地方有关部门制定的现行有关标准、规范和规定。
3排水体制的选择排水系统体制应根据街坊的规划、环境保护的要求、污水利用情况、原油排水设施、水质、水量、地形、对条件确定。
⑴从环境保护方面来看如果采用合流制将污水和雨水全部截流送往污水厂进行处理,然后再排放,从控制和防止水体的污染来看,是较好的,但这时截流主干管很大,污水厂容量也增加很多,建设费用也相应增加。
采用截流是合流制时,雨天有部分混合污水经溢流井溢入水体,水体受到污染。
分流制排出污水和雨水,初雨径流未加处理就直接排入水体,对城水体也会造成污染,但它比较灵活,比较容易适应社会发展的需要,故应采用分流制。
⑵从造价方面来看合流制排水管道的造价比分流制一般要低20%-40%,可是合流制的泵站和污水厂却比分流制的造价要高。
⑶从维护管理方面来看晴天时污水在合流制管道中只是部分流,雨天时才接近满管流,因而雨天时合流制管道内流速较低,易于产生沉淀。
但据经验,管中的沉淀易被暴雨水流冲走,这样,合流管道的维护费用可降低。
但是,晴天和雨天时流入污水厂的水量变化很大,增加了合流制排水系统污水厂运行管理的复杂性。
而分流制系统可以保证管内的流速,不致发生沉淀,同时,流入污水厂的水量和水质比合流制变化小得多,污水厂的运行易于控制。
综合考虑各个因素,为了更好的保护环境,适应以后的发展,且便于污水厂的运行管理,采用分流制排水系统,即采用两个(雨水、污水)管道系统。
本次设计只做污水系统的设计与计算。
三 污水管道系统的设计(一) 污水设计流量的确定居民生活污水是指居民日常生活中洗涤、冲厕、洗澡等产生的污水。
居民生活污水设计流量可按下式计算:(L/s) 86400k N q 360024k N q Q z 11z 111••=⨯••= (3-1) 式中 Q 1—— 居民生活污水设计流量(L/s );q 1—— 居民生活污水定额(L/人·d );N 1 —— 设计人口数;K z —— 生活污水量总变化系数。
设计人口指污水排水系统设计期限终期的规划人口数。
它与街坊的发展规模及人口的增长率有关。
街坊总面积S 总=84.6hm 2服务人口数为84.6*400=33840cap由(3-1)得平均日污水流量为Q d =140*33840/24*3600=54.83L/s变化系数K z =2.7/Q d 0.11=1.74则居民生活污水设计流量Q 1=k z *Q d =1.74*54.83=95.40L/s则街坊总污水设计流量Q 总=136.88L/s比流量q A =Q d /S 总=0.648(二)工厂至污水厂干管设计1布置污水管道从小区平面图上可知该区地势西高东低坡度较小,无明显分水线、可划分为一个排水流域。
街道支管布置在街区地势较低一侧的道路下,干管基本上与等高线平行布置,整个管道系统呈正交式布置。
2街区编号并计算其面积将各街区遍上号码,并按各街区的平面范围计算它们的面积,结果见附表表1中,用箭头标出各街区的污水排出方向。
3划分设计管段,计算设计流量⑴设计管段的划分①设计管段:两个检查井之间的管段,如果采用的设计流量不变,且采用同样的管径和坡度,则称它为设计管段。
②划分设计管段:只是估计可以采用同样管径和坡度的连续管段,就可以划作一个设计管段。
根据管道的平面布置图,凡有集中流量流入,有旁侧管接入的检查井均可作为设计管段的起止点。
设计管段的起止点应依次编上号码。
⑵设计管段设计流量的确定每一设计管段的污水设计流量可能包括以下几种流量。
①本段流量q1——是从本管段沿线街坊流来的污水量;②转输流量q2——是从上游管段和旁侧管段流来的污水量;③集中流量q3——是从工厂的污水量。
对于某一设计管段,本段流量是沿管段长度变化的,即从管段起点的零逐渐增加到终点的全部流量。
为便于计算,通常假定本段流量从管段起点集中进入设计管段。
而从上游管段和旁侧管流来的转输流量q2和集中流量q3对这一管段是不变的。
本段流量是以人口密度和管段的服务面积的乘积来计算,其计算公式如下:街坊总面积S总=84.6hm2服务人口数为84.6*400=33840cap由(3-1)得平均日污水流量为Qd=140*33840/24*3600=54.83L/s变化系数Kz =2.7/Qd0.11=1.74则居民生活污水设计流量Q1=kz*Qd=1.74*54.83=95.40L/s则街坊总污水设计流量Q总=136.88L/s比流量qA =Qd/S总=0.6484 管段水力计算在确定管段设计流量后,便可以从上游管段开始依次进行主干管各设计管段的水力计算。
