虚拟路由冗余协议 Virtual Router Redundancy Protocol (VRRP)

合集下载

先应式路由协议

先应式路由协议

先应式路由协议先应式路由协议一、概述先应式路由协议(First Hop Redundancy Protocol,FHRP)是一种网络协议,用于在局域网中提供冗余的默认网关。

它可以确保当某个默认网关失效时,其他可用的默认网关可以接管其工作。

二、常见的FHRP协议1. 虚拟路由器冗余协议(Virtual Router Redundancy Protocol,VRRP)VRRP是一种开放标准的FHRP协议,它可以使多台设备共享同一个虚拟IP地址,并且在其中一台设备失效时自动切换到另一台设备上。

VRRP支持IPv4和IPv6,并且可以设置优先级来确定主设备和备份设备。

2. 网关负载均衡协议(Gateway Load Balancing Protocol,GLBP)GLBP是Cisco开发的FHRP协议,它可以使多个设备共享同一个虚拟IP地址,并且将流量分配给这些设备中的一个或多个。

GLBP支持IPv4和IPv6,并且可以设置优先级来确定主设备。

三、VRRP详解1. VRRP工作原理VRRP使用虚拟路由器(Virtual Router,VR)来代表一组路由器,并且为这组路由器提供一个虚拟IP地址。

其中,一个路由器被选为主路由器,其他路由器则作为备份路由器。

主路由器负责转发流量,而备份路由器则监控主路由器的状态,并在主路由器失效时接管其工作。

2. VRRP优先级VRRP中的每个路由器都有一个优先级,优先级越高的设备越有可能被选为主路由器。

如果两个或多个设备具有相同的优先级,则将根据设备的MAC地址来决定哪个设备成为主设备。

3. VRRP状态转换VRRP中有三种状态:初始化状态、主状态和备份状态。

当一个新的VRRP组被创建时,所有的成员设备都处于初始化状态。

然后,当某个成员设备被选为主设备时,它会进入主状态;其他成员则进入备份状态。

当主设备失效后,其他成员中优先级最高的设备会自动切换到主状态。

四、GLBP详解1. GLBP工作原理GLBP使用虚拟MAC地址和虚拟IP地址来代表一组网关,并且将流量分配给这些网关中的一个或多个。

VRRP详解

VRRP详解

VRRP详解VRRP简介:VRRP(Virtual router redundancy protocol, 虚拟路由器冗余协议)(RFC2338)提供了局域网上的设备备份机制。

VRRP 协议是一种容错协议,它与CISCO公司的私有协议HSRP(Hot Standby Redundency Protocol)实现相同的功能。

它保证当主机的下一跳路由器坏掉时,可以及时由另一台路由器来代替,从而保持通讯的连续性和可靠性。

VRRP基本概念:VRRP路由器:运行VRRP协议的路由器,一台VRRP路由器可以同时参与到多个VRRP组中,在不同的组中,一台VRRP路由器可以充当不同的角色.虚拟IP地址、MAC地址:用于标示虚拟的路由器,该地址实际上就是用户的默认网关.IP地址所有者:将局域网的接口地址作为虚拟路由器的IP地址的路由器。

当运行时,该路由器将响应寻址到该IP地址的数据包。

MASTER、BACKUP路由器:MASTER路由器就是在VRRP组实际转发数据包的路由器BACKUP路由器就是在VRRP组中处于监听状态的路由器VRRP广播报文:由主路由器定时发出来通告它的存在,使用这些报文可以检测虚拟路由器各种参数,还可以用于主路由器的选举。

三种状态机:初始状态(Initialize)、主状态(Master)、备份状态(Backup)主路由选择:根据优先级的大小挑选主路由器,优先级最大的为主路由器,若优先级相同,则比较接口的主IP地址,主IP地址大的就成为主路由器,由它提供实际的路由服务。

(下图中RTA为Master,RTB为Backup)VRRP工作原理:VRRP运行在同一局域网的RouterA和RouterB两个路由器上,它将RouterA和RouterB 组成了一个虚拟路由器,这个虚拟路由器拥有自已的IP地址10.10.10.1和MAC地址(VRRP 计算生成的)。

当然,物理路由器也有自己的真实IP地址,RouterA的真实IP地址是10.10.10.2;RouterB的真实IP地址是10.10.10.3。

VRRP

VRRP

VRRP(Virtual Router Redundancy Protocol,虚拟路由冗余协议)是一种容错协议。

通常,一个网络内的所有主机都设置一条缺省路由(如下图所示,10.100.10.1),这样,主机发出的目的地址不在本网段的报文将被通过缺省路由发往路由器RouterA,从而实现了主机与外部网络的通信。

当路由器RouterA 坏掉时,本网段内所有以RouterA为缺省路由下一跳的主机将断掉与外部的通信。

图3-1 局域网组网方案VRRP就是为解决上述问题而提出的,它为具有多播或广播能力的局域网(如:以太网)设计。

我们结合下图来看一下VRRP的实现原理。

VRRP将局域网的一组路由器(包括一个Master即活动路由器和若干个Backup即备份路由器)组织成一个虚拟路由器,称之为一个备份组。

图3-2 VRRP组网示意图这个虚拟的路由器拥有自己的IP地址10.100.10.1(这个IP地址可以和备份组内的某个路由器的接口地址相同),备份组内的路由器也有自己的IP地址(如Master的IP地址为10.100.10.2,Backup的IP地址为10.100.10.3)。

局域网内的主机仅仅知道这个虚拟路由器的IP地址10.100.10.1,而并不知道具体的Master路由器的IP地址10.100.10.2以及Backup路由器的IP地址10.100.10.3,它们将自己的缺省路由下一跳地址设置为该虚拟路由器的IP地址10.100.10.1。

于是,网络内的主机就通过这个虚拟的路由器来与其它网络进行通信。

如果备份组内的Master路由器坏掉,Backup路由器将会通过选举策略选出一个新的Master路由器,继续向网络内的主机提供路由服务。

从而实现网络内的主机不间断地与外部网络进行通信。

关于VRRP协议的详细信息,可以参考RFC 2338。

3.2 VRRP配置VRRP的基本配置包括:l 添加或删除虚拟IP地址l 设置虚拟IP地址是否可以被ping通l 设置备份组的优先级l 设置备份组的抢占方式和延迟时间VRRP的高级配置包括:l 设置备份组的认证方式和认证字l 设置备份组的定时器l 设置监视指定接口l 设置检查VRRP报文的TTL域3.2.1 设定虚拟IP地址是否可以使用ping命令ping通本配置任务可以使用户能够使用ping命令来ping通备份组的虚拟IP地址。

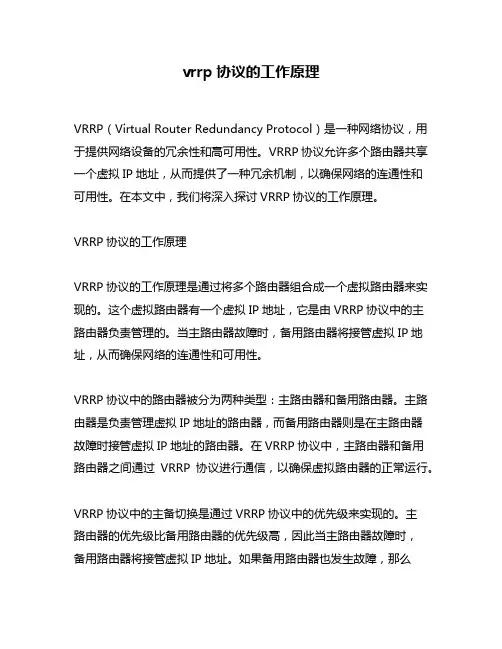

vrrp协议的工作原理

vrrp协议的工作原理

vrrp协议的工作原理VRRP(Virtual Router Redundancy Protocol)是一种网络协议,用于提供网络设备的冗余性和高可用性。

VRRP协议允许多个路由器共享一个虚拟IP地址,从而提供了一种冗余机制,以确保网络的连通性和可用性。

在本文中,我们将深入探讨VRRP协议的工作原理。

VRRP协议的工作原理VRRP协议的工作原理是通过将多个路由器组合成一个虚拟路由器来实现的。

这个虚拟路由器有一个虚拟IP地址,它是由VRRP协议中的主路由器负责管理的。

当主路由器故障时,备用路由器将接管虚拟IP地址,从而确保网络的连通性和可用性。

VRRP协议中的路由器被分为两种类型:主路由器和备用路由器。

主路由器是负责管理虚拟IP地址的路由器,而备用路由器则是在主路由器故障时接管虚拟IP地址的路由器。

在VRRP协议中,主路由器和备用路由器之间通过VRRP协议进行通信,以确保虚拟路由器的正常运行。

VRRP协议中的主备切换是通过VRRP协议中的优先级来实现的。

主路由器的优先级比备用路由器的优先级高,因此当主路由器故障时,备用路由器将接管虚拟IP地址。

如果备用路由器也发生故障,那么VRRP协议将自动选择另一个备用路由器来接管虚拟IP地址。

VRRP协议中的路由器之间通过VRRP协议消息进行通信。

这些消息包括VRRP协议中的Hello消息和Advertisement消息。

Hello消息用于检测路由器之间的连通性,而Advertisement消息用于通知其他路由器虚拟路由器的状态和优先级。

VRRP协议还支持VRRP组。

VRRP组是由多个路由器组成的逻辑组,它们共享一个虚拟IP地址。

VRRP组中的路由器之间通过VRRP协议进行通信,以确保虚拟路由器的正常运行。

VRRP组还支持VRRP协议中的优先级和预留优先级。

预留优先级用于在VRRP组中添加新的路由器时,为新的路由器分配优先级。

总结VRRP协议是一种用于提供网络设备的冗余性和高可用性的协议。

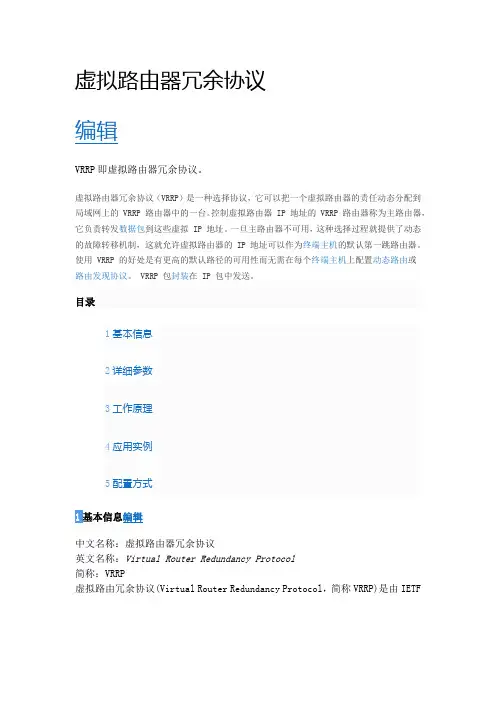

VRRP

VRRP

虚拟路由器冗余协议编辑VRRP即虚拟路由器冗余协议。

虚拟路由器冗余协议(VRRP)是一种选择协议,它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。

控制虚拟路由器 IP 地址的 VRRP 路由器称为主路由器,它负责转发数据包到这些虚拟 IP 地址。

一旦主路由器不可用,这种选择过程就提供了动态的故障转移机制,这就允许虚拟路由器的 IP 地址可以作为终端主机的默认第一跳路由器。

使用 VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配置动态路由或路由发现协议。

VRRP 包封装在 IP 包中发送。

目录1基本信息2详细参数3工作原理4应用实例5配置方式1基本信息编辑中文名称:虚拟路由器冗余协议英文名称:Virtual Router Redundancy Protocol简称:VRRP虚拟路由冗余协议(Virtual Router Redundancy Protocol,简称VRRP)是由IETF提出的解决局域网中配置静态网关出现单点失效现象的路由协议,1998年已推出正式的RFC2338协议标准。

VRRP广泛应用在边缘网络中,它的设计目标是支持特定情况下IP数据流量失败转移不会引起混乱,允许主机使用单路由器,以及及时在实际第一跳路由器使用失败的情形下仍能够维护路由器间的连通性。

是一种选择协议,它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。

控制虚拟路由器 IP 地址的 VRRP 路由器称为主路由器,它负责转发数据包到这些虚拟 IP 地址。

[1]一旦主路由器不可用,这种选择过程就提供了动态的故障转移机制,这就允许虚拟路由器的 IP 地址可以作为终端主机的默认第一跳路由器是一种LAN接入设备备份协议。

一个局域网络内的所有主机都设置缺省网关,这样主机发出的目的地址不在本网段的报文将被通过缺省网关发往三层交换机,从而实现了主机和外部网络的通信。

vrrp工作原理

vrrp工作原理

vrrp工作原理
VRRP(Virtual Router Redundancy Protocol)是一种热备份协议,它允许多台路由器共同提供虚拟 IP 地址。

在 VRRP 中,一个路由器被选举为主路由器(Master),负责处理网络流量;其他路由器则处于备用状态,等待主路由器出现故障时接管其职责。

通过这样的方式,VRRP 可以提高网络的可靠性和容错性。

在 VRRP 中,主路由器负责发送路由更新信息,备用路由器也会接收这些信息并保存到自己的路由表中,以便快速接管主路由器的职责。

如果主路由器无法继续工作,备用路由器中的一个将被选举为新的主路由器,并与其他备用路由器共同提供虚拟 IP 地址,以确保网络的连通性。

VRRP 协议对于互联网服务提供商、企业和机构网络等关键网络性质的环境中,能提供一个容错性和高可用性的解决方案。

ROS-vrrp冗余原理

ROS-vrrp冗余原理

ROS-vrrp冗余文档作者:动网运维组创建日期:2011-05-12备注:1.本文档的内容都是在真实环境中实现!2.在实际应用中如果有什么好的建议可以向运维部提供!版本控制:一、概述VRRP协议原理:虚拟路由冗余协议Virtual Router,Redundancy Protocol(VRRP)。

VRRP 协议时保证访问一些资源不会中断,即通过多台路由器组成一个网关集合,如果其中一台路由器出现故障,会自动启用另一台。

两个或多个路由器建立起一个动态的虚拟集合,每一个路由器都可以参与处理数据,这个集合最大不能超过255 个虚拟路由器(可参考虚拟路由协议)。

一般现在的路由器都支持该协议。

利用VRRP 集合功能提供高效的路由器运行方式,不在需要复杂的脚本ping 监测。

许多VRRP 路由器可用组成一个虚拟路由器集合。

在一个网络中最大可用支持相同VRID(虚拟路由IP)255 个。

每个路由器都必须设置一个优先参数,每个VRRP 配置通一个虚拟的网卡绑定在一个真实的网卡上。

VRRP 地址放入虚拟的VRRP 网卡上。

VRRP Master 状态显示为running 标志,虚拟网卡上的地址被激活,其他属于backup(即优先级低的VRRP 路由)停止运行。

虚拟路由冗余协议时一种为路由提供高效率的路由选择协议。

一个或多个IP 地址可以分配到一个虚拟路由上,一个虚拟路由节点应该具备以下状态:MASTER 状态,一个节点回答所有的请求给相应请求的IP 地址。

仅只有一个MASTER 路由器在虚拟路由中。

每隔一段时间这个节点发出VRRP 广播包所有backup 路由器。

BACKUP 状态,VRRP 路由器监视Master 路由器的状态。

它不会回答任何来至相应IP 地址的请求,当MASTER 路由器无法工作时(假设至少三次VRRP 数据链接丢失),选择过程发生,新的MASTER 会根据优先级产生。

PS:VRRP 不能运行在VLAN 接口上,VLAN 的接口MAC 地址于与运行在物理网卡MAC地址是不同的。

名词解释虚拟路由冗余协议

名词解释虚拟路由冗余协议

名词解释虚拟路由冗余协议
虚拟路由冗余协议(Virtual Router Redundancy Protocol,VRRP)是一种网络协议,用于提供路由器冗余的解决方案。

VRRP允许多个路由器组成一个虚拟路由器,共享一个虚拟IP 地址,以提供冗余和高可用性的路由服务。

在VRRP协议中,一个路由器被选举为虚拟路由器中的主路由器(Master),而其他路由器则是备用路由器(Backup)。

主路由器负责转发来自网络的数据包,并且发送VRRP通告消息以表明自己是活动的。

备用路由器监听这些通告消息,并根据一定的算法选举出一个新的主路由器,以确保在主路由器发生故障时能够顺利地切换到备用路由器。

VRRP协议通过防止单点故障、提高网络的冗余性和容错性,提供了一种有效的实现路由器冗余的方法。

它可以保证在主路由器发生故障或不可用的情况下,备用路由器能够自动接管路由功能,以保证网络的连通性和可靠性。

VRRP--迈普

VRRP--迈普

39.1VRRP协议VRRP(Virtual Router Redundancy Protocol),虚拟路由冗余协议,提供一种网关备份的功能。

用于多台转发设备共同维护虚拟网关的不间断转发。

本节主要内容:●VRRP简介●VRRP基本指令描述●VRRP应用实例●VRRP监控与调试39.1.1VRRP简介VRRP将涉及到的多个转发设备映射为一个虚拟的路由器或交换机,并且保证同时有且只有一个转发设备在代表虚拟路由器或交换机进行包转发。

当承担转发任务的转发设备由于某种原因不能正常工作的时候,将由另外一台备份路由器或交换机代表虚拟路由器或交换机进行包转发,而不能正常工作的那台转发设备将不再承担转发任务,这个切换过程非常短,对于局域网内的主机来说是透明的,从而达到网关备份的作用。

39.1.2VRRP基本指令描述注:命令描述前带“*”符号的表示该命令有配置实例详细说明。

⏹vrrp ip启动vrrp组并指定虚拟IP地址。

对应的no命令关闭vrrp组。

vrrp group-number ip virtual-ipaddress 最好使用其他IP地址no vrrp group-number语法描述group-number 指定group-number号,取值范围是1-255。

virtual-ipaddress 指定虚拟地址。

【缺省情况】未定义。

注意:1.虚拟IP地址必须和接口的本地地址同网段。

2.当使用虚MAC时(默认),如果虚拟IP地址同接口的实地址相同时,VRRP组的状态会维持在INIT状态。

当使用实MAC时,虚拟IP地址同接口的实地址相同时,VRRP组的优先级会自动到255,切换为master。

⏹vrrp authentication启动vrrp的简单文本认证功能。

对应的no命令关闭认证功能。

vrrp group-number authentication text passwordno vrrp group-number authentication语法描述group-number 指定group-number号,取值范围是1-255。

VRRP

VRRP

VRRP1.定义Vrrp(virtual router redundancy protocol)虚拟路由器冗余协议,由IEEE国际标准协议2.与HSRP的不同一个vrrp组中有一台主用路由器,以及一台或多台备用路由器。

虚拟ip地址可以与其中一个组成员的真实ip地址相同。

则该路由器为主用路由器,且优先级255.组播地址为224.0.0.18Vrrp发送hello间隔时间为1s保活时间为3.96s优先级为0时表示当前的主用路由器不参与vrrp运作只可追对象3.vrrp冗余特征①vrrp可以为路由器真是IP地址提供冗余。

也可以为vrrp组成员共享的虚拟ip地址提供冗余性②如果配置了真实ip地址。

该路由器就会成为主用路由器。

如果配置了虚拟ip地址,那具有最高优先级的路由器就会成为主用路由器。

③一个vrrp组中有一个主用路由器。

以及一个或多个备用路由器。

主用路由器用vrrp的转换过程。

4.vrrp的转换过程在vrrp只有主用路由器才会发送公告(相当于hello)主用路由器默认间隔1秒的频率,使用协议号112向组播地址224.0.0.18发送公告三个计时器:1)公告间隔(advertisement)时间:指主用路由器发送公告消息的时间间隔(以秒为单位)默认间隔是1秒2)主用失效(master down)间隔时间:指备用路由器认为主用失效的时间间隔。

默认间隔计算方式是3x公告时间+时滞时间3)时滞时间:计算方式是(256-优先级/256)毫米,他确保了具有最高优先级的备用路由器成为新的主用路由器。

注:在vrrp主用路由器正常关机后他会以优先级0发送公告消息这个优先级设置会触发备用路由器快速接管主用路由器的工作。

只需等待时滞时间,而无需等待主用失效间隔时间主用路由器关闭优先级变为0Vrrp中的备份路由器不发送消息所以主用无法感知备用5.VRRP三种状态主用(master)、备用(backup)、初始化(init)。

vrrp配置

vrrp配置

什么是VRRP?
VRRP(V irtual Router Redundancy Protocol):虚拟路由冗余协议是用于实现路由器冗余的协议,最新协议在RFC3768中定义。

VRRP的定义
在该协议中,对共享多存取访问介质(如以太网)上终端IP设备的默认网关(Default Gateway)进行冗余备份,从而在其中一台路由设备宕机时,备份路由设备及时接管转发工作,向用户提供透明的切换,提高了网络服务质量。

虚拟路由器冗余协议(VRRP)是一种选择协议,它可以把一个虚拟路由器的责任动态分配到局域网上的 VRRP 路由器中的一台。

控制虚拟路由器 IP 地址的VRRP 路由器称为主路由器,它负责转发数据包到这些虚拟 IP 地址。

一旦主路由器不可用,这种选择过程就提供了动态的故障转移机制,这就允许虚拟路由器的 IP 地址可以作为终端主机的默认第一跳路由器。

使用 VRRP 的好处是有更高的默认路径的可用性而无需在每个终端主机上配置动态路由或路由发现协议。

VRRP 包封装在 IP 包中发送。

使用VRRP ,可以通过手动或DHCP 设定一个虚拟IP 地址作为默认路由器。

虚拟IP 地址在路由器间共享,其中一个指定为主路由器而其它的则为备份路由器。

如果主路由器不可用,这个虚拟IP 地址就会映射到一个备份路由器的IP 地址(这个备份路由器就成为了主路由器)。

VRRP 也可用于负载均衡。

VRRP 是IPv4 和IPv6 的一部分。

Vrrp配置举例。

第06章 VRRP协议

第06章 VRRP协议

第6章VRRP协议本章主要讲述VRRP协议的原理及实现。

本章主要内容:VRRP协议相关术语解析VRRP协议介绍调试命令及调试信息6.1VRRP协议相关术语解析VRRP――虚拟路由冗余协议(Virtual Router Redundancy Protocol)。

Master――VRRP的一个状态,活动路由器处于该状态,且保证相关IP报文的转发。

Backup――VRRP的一个状态,备份路由器处于该状态,且保证在活动路由器失效时,及时切换。

6.2VRRP协议介绍VRRP是一种容错协议。

通常,一个网络内的主机设置一条缺省路由,这样,主机发出的目的地址不在本网段的报文将通过缺省路由发往路由器A,从而实现了主机与外部网络的通信。

当路由器A发生故障时,本网段内所有以A为缺省路由下一跳的主机将断掉与外部的通信。

VRRP就是为解决上述问题而提出的,它为具有多播或广播能力的局域网(如:以太网)设计。

VRRP 将局域网的一组路由器(包括一个MASTER和若干个BACKUP)组织成一个虚拟的路由器,称之为一个备份组。

这个虚拟的路由器(即备份组)拥有自己的IP地址,备份组内的路由器也有自己的IP地址。

局域网内的主机仅仅知道这个虚拟路由器的IP地址,而并不需要知道具体的MASTER路由器的IP地址以及BACKUP路由器的IP地址,它们将自己的缺省路由设置为该虚拟路由器的IP地址。

于是,网络内的主机就通过这个虚拟的路由器来与其它网络进行通信。

当备份组内的MASTER路由器坏掉时,备份组内的其它BACKUP路由器将会接替成为新的MASTER,继续向网络内的主机提供路由服务,从而实现网络内的主机不间断地与外部网络进行通信。

6.2.1VRRP在TCP/IP协议栈中的基本层次结构VRRP报文是一种IP报文,协议号是112(0x70)。

6.2.2VRRP的报文结构VRRP的报文结构如下:Verion:版本号。

等于2。

Type:报文类型等于1,表示ADVERTISEMENTSVRID:接口配置的vrid,Virtual Router Identifier (VRID)。

mstp+vrrp工作原理

mstp+vrrp工作原理

mstp+vrrp工作原理
MSTP(Multiple Spanning Tree Protocol)和VRRP(Virtual Router RedundancyMSTP(Multiple Spanning Tree Protocol)和VRRP(Virtual Router Redundancy Protocol)是两种不同的网络协议,它们分别用于提高网络的可靠性和冗余性。

MSTP是一种用于在局域网中消除环路的协议,它通过构建多个生成树来避免网络中的环路问题。

当网络中出现故障时,MSTP可以快速切换到备份路径,保证网络的稳定运行。

MSTP还支持VLAN(Virtual Local Area Network)功能,可以将不同VLAN的数据流量隔离开来,提高网络的安全性和效率。

VRRP是一种用于实现路由器冗余的协议,它通过将多个路由器虚拟成一个主路由器来实现高可用性。

当主路由器出现故障时,VRRP会自动将虚拟路由器的角色转移到备用路由器上,从而保证网络的连续性。

VRRP还支持优先级和IP地址跟踪等功能,可以根据实际需求进行灵活配置。

综上所述,MSTP和VRRP是两种不同的网络协议,它们分别用于提高网络的可靠性和冗余性。

在实际应用中,可以根据具体需求选择合适的协议来实现网络的高可用性和稳定性。

VRRP协议详解

VRRP协议详解

VRRP协议详解VRRP(Virtual Router Redundancy Protocol)是一种网络协议,用于在同一局域网内创建虚拟的默认网关,实现网络高可用性和容错能力。

常用于企业网络中的路由器冗余设计,可以避免路由器单点故障造成的网络中断。

本篇文章将详细讲解VRRP协议的实现原理、工作流程和相关术语。

一、VRRP协议概述VRRP协议是一种冗余协议,可以将多个路由器组成一个虚拟路由器,共同提供相同的服务。

在一组路由器中,其中一个路由器作为主路由器(Master),其他路由器作为备份路由器(Backup)。

主路由器负责维护虚拟路由器的状态信息,负责向外转发数据包。

备份路由器则处于“待命”状态,实时监听主路由器的状态,并准备接替主路由器的工作。

VRRP协议实现了虚拟IP地址(Virtual IP,简称VIP),当主路由器故障时,备份路由器可以快速接管VIP,保证网络服务的持续可用性。

在VRRP协议中,主路由器和备份路由器之间通信采用组播(Multicast)方式,可以提高网络传输效率。

二、VRRP协议实现原理VRRP协议实现原理主要包括VRRP组的创建、选举主路由器、VIP地址分配、状态转移等。

1. VRRP组的创建在同一局域网内,多个路由器可以合作组成一个VRRP组,通过组播方式通信。

VRRP组的创建需要包含以下几个方面的信息:(1)VRRP组的标识符(VRRP ID):用于标识不同的VRRP组,取值范围为0-255。

(2)VRRP组的优先级(Priority):用于指定路由器接管主路由器工作的顺序,取值范围为1-254,默认值为100。

(3)VRRP组的虚拟IP地址(Virtual IP):用于标识VRRP组内部的虚拟路由器,取值范围为0.0.0.0/0。

2. 选举主路由器VRRP组中,选举一个路由器作为主路由器,其余路由器作为备份路由器。

主路由器负责维护虚拟路由器的状态信息,将数据包发往外网。

VRRP

VRRP

VRRP(Virtual Router Redundancy Protocol)
VRRP(Virtual Router Redundancy Protocol):虚拟路由冗余协议是用于实现路由器冗余的协议,最新协议在RFC3768中定义。

VRRP的定义
在该协议中,对共享多存取访问介质(如以太网)上终端IP设备的默认网关(Default Gateway)进行冗余备份,从而在其中一台路由设备宕机时,备份路由设备及时接管转发工作,向用户提供透明的切换,提高了网络服务质量。

VRRP路由器
是指运行VRRP的路由器,是物理实体。

虚拟路由器
是指VRRP协议创建的,是逻辑概念。

主控路由器和备份路由器
一个VRRP组中有且只有一台处于主控角色的路由器,可以有一个或者多个处于备份角色的路由器。

VRRP协议使用选择策略从路由器组中选出一台作为主控,负责ARP响应和转发IP数据包,组中的其它路由器作为备份的角色处于待命状态。

VRRP配置命令
Switch(config-if)#vrrp group- number ip IP-address secondary
调整VRRP优先级
Switch(config-if)#vrrp group-number priority priority-value
配置VRRP组优先级
其中参数Priority-value的取值范围为0~254,0是系统保留给ADVERTISEMENT报文专,255是保留给IP 地址拥有者只有当VRRP路由器的IP地址和虚拟路由器的接口相同时,则其优先级为255。

vrrp的作用及master选举规则

vrrp的作用及master选举规则

vrrp的作用及master选举规则VRRP(Virtual Router Redundancy Protocol)是一种互联网工程任务组(IETF)定义的网络协议,主要用于提供网络设备的冗余和故障恢复。

它允许多个设备(通常为路由器)在逻辑上组成一个虚拟路由器,对外表现为一个单一的设备。

VRRP协议定义了虚拟路由器在网络中的行为,使得网络中的其他设备无需知道实际的路由器数量和配置。

VRRP的作用:1.提供冗余:VRRP通过在网络中创建一个虚拟路由器,其中包含多个实际的路由器设备。

当其中一个实际路由器发生故障时,可以通过VRRP迅速切换到其他正常运行的路由器,确保网络的连通性和可用性。

2.提供负载均衡:VRRP支持多个实际路由器同时处理网络流量,可以根据实际负载情况动态地分配流量,提高网络的性能和吞吐量。

3.提供快速恢复:VRRP可以在毫秒级别迅速切换到备用路由器,实现网络的快速故障恢复,减少对业务的影响。

VRRP的主要特点:1.虚拟路由器ID:在一个网络中,可以有多个虚拟路由器同时存在,每个虚拟路由器由一个唯一的ID标识。

实际路由器必须配置相同的虚拟路由器ID才能加入同一个虚拟路由器。

2.主备机制:每个虚拟路由器中的实际路由器分为主路由器和备用路由器。

主路由器负责处理网络流量,备用路由器处于待命状态,监视主路由器的状态。

3.路由器优先级:为了确定虚拟路由器中主备路由器的角色,每个实际路由器都被赋予一个优先级,越高的优先级越有可能成为主路由器。

4.心跳检测:主备路由器之间通过周期性地发送VRRP协议消息来进行心跳检测。

主路由器需要定期发送VRRP协议消息以确认其可用性,而备用路由器需要监听这些消息,并在主路由器消失后及时成为新的主路由器。

5.路由器切换:当主路由器失去可用性时,备用路由器会动态地接管主路由器的角色,并成为新的主路由器,负责处理网络流量。

VRRP的主要工作流程如下:1.虚拟路由器初始化:在启动VRRP协议之前,需要将实际路由器进行配置,指定虚拟路由器ID、优先级和其他参数。

keepalived 中vrrp route 描述

keepalived 中vrrp route 描述

keepalived 中vrrp route 描述
Keepalived是一款开源软件,它可以在一组服务器之间提供高可用性服务,并通过VRRP协议来实现虚拟路由器冗余。

VRRP(Virtual Router Redundancy Protocol)是一种协议,用于在多个路由器之间共享一个虚拟IP地址。

在VRRP组中,有一个优先级最高的“主”路由器和一个或多个“备”路由器,当主路由器出现问题时,备路由器会接管主路由器的工作,并接管虚拟IP地址。

在Keepalived中,VRRP功能称为“VRRP Route”,它的作用是为提供高可用性服务的一组服务器提供虚拟IP地址。

当主服务器发生故障时,备用服务器会自动接管虚拟IP地址,从而确保服务不会中断。

实现VRRP Route通常需要执行以下步骤:
1. 安装和配置Keepalived软件;
2. 在主服务器和备份服务器上编辑Keepalived配置文件,定义虚拟路由器ID、虚拟IP地址及其子网掩码;
3. 配置主服务器和备份服务器的优先级、倾向性和准备时间;
4. 启动Keepalived服务,在主服务器上,VRRP Route处于“Master”状态,在备份服务器上,VRRP Route处于“Backup”状态;
5. 当出现问题时,备份服务器会自动接管主服务器的工作,并接管虚拟IP地址。

总之,VRRP Route是Keepalived提供的一项核心功能,它的出现使得多台服务器之间的协作更加高效和可靠。

对于那些需要高可用性的应用程序或服务,VRRP Route是一个不可或缺的组成部分。

vrrp认证要求

vrrp认证要求

vrrp认证要求VRRP(Virtual Router Redundancy Protocol)是一种网络协议,用于提供网络设备冗余和故障转移能力,确保网络的高可用性和稳定性。

VRRP协议主要用于路由器、交换机等网络设备上,通过创建虚拟路由器,使多台设备共享同一个虚拟IP地址,从而实现设备之间的冗余备份和故障切换。

在部署VRRP协议时,需要遵循一些认证要求,以确保网络安全和可靠性。

以下是VRRP认证要求的相关内容:1. 认证密钥:在VRRP配置中,通常需要设置一个认证密钥,用于认证VRRP 协议的消息。

认证密钥可以有效防止恶意攻击者对VRRP协议进行篡改或伪造,提高网络的安全性。

在配置VRRP时,应当使用强密码,并且确保所有VRRP设备上的认证密钥一致。

2. 认证类型:VRRP支持多种认证类型,包括简单文本密码、MD5认证等。

在配置VRRP时,应根据实际情况选择适合的认证类型,并确保所有VRRP设备之间的认证配置一致。

3. 认证过程:在VRRP通信过程中,设备之间会定期发送VRRP协议消息,用于进行状态同步和故障检测。

认证过程中,设备会校验接收到的VRRP消息的认证信息,以确保消息的完整性和真实性。

在配置VRRP时,应确保认证过程正常运行,避免因认证失败而导致网络故障。

4. 认证日志:为了及时发现和排查VRRP认证相关的问题,建议在VRRP设备上开启认证日志功能,记录认证过程中的相关信息和事件。

认证日志可以帮助管理员追踪认证失败的原因,及时做出相应的处理和调整。

综上所述,VRRP认证要求是配置VRRP协议时的重要考虑因素,通过设置认证密钥、选择合适的认证类型、确保认证过程正常运行和记录认证日志等方式,可以提高VRRP协议的安全性和可靠性,保障网络的正常运行和数据的安全传输。

在实际部署VRRP时,应严格遵循认证要求,确保网络设备之间的VRRP通信稳定可靠。

vrrp6工作原理

vrrp6工作原理

vrrp6工作原理
VRRP6(Virtual Router Redundancy Protocol Version 6)是一种网络协议,用于提供IPv6环境下的路由器冗余。

它的工作原理是通过在网络中创建虚拟路由器,这个虚拟路由器由多个实际路由器组成,其中一个被选举为主路由器,其余的则作为备用路由器。

主要目的是在主路由器发生故障时,备用路由器可以立即接管主路由器的工作,从而保证网络的连通性和可用性。

VRRP6协议中的路由器分为主备两种角色,主路由器负责处理网络数据包的转发和路由功能,备用路由器则处于待命状态,监视主路由器的工作状态。

当主路由器发生故障或不可达时,备用路由器会接收到通知,立即接管主路由器的IP地址和MAC地址,继续提供网络服务,从而实现对网络的无缝切换。

VRRP6协议的工作原理还涉及到路由器之间的通信机制,主备路由器之间会周期性地发送VRRP6协议包,用于确认对方的状态和活跃性。

同时,备用路由器还会监视主路由器的状态,一旦发现主路由器不可达,就会立即发起接管过程,确保网络的连通性。

此外,VRRP6协议还支持优先级设置和预先设定的权重,可以
根据路由器的性能和配置来确定主备路由器的角色,以及在主备切换时的优先级顺序。

总的来说,VRRP6的工作原理是通过创建虚拟路由器,实现主备路由器之间的状态监测和切换,从而提高IPv6网络的可靠性和稳定性。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

虚拟路由冗余协议Virtual Router Redundancy Protocol (VRRP)概要:虚拟路由冗余协议Virtual Router Redundancy Protocol (VRRP) ,VRRP 协议是保证访问一些资源不会中断,即通过多台路由器组成一个网关集合,如果其中一台路由器出现故障,会自动启用另外一台。

两个或多个路由器建立起一个动态的虚拟集合,每一个路由器都可以参与处理数据,这个集合最大不能超过255 个虚拟路由器( 可参考虚拟路由协议) 。

一般现在的路由器都支持该协议。

规格需要功能包: system软件等级: Level1操作路径: /ip vrrp相关协议和标准: VRRP , AH , HMAC-MD5-96 within ESP and AH属性虚拟路由冗余协议是一种为路由提供高效率的路由选择协议。

一个或多个IP 地址可以分配到一个虚拟路由上,一个虚拟路由节点应该具备以下状态:•MASTER 状态, 一个节点回答所有的请求给相应请求的IP 地址。

仅只有一个MASTER 路由器在虚拟路由中。

每隔一段时间这个主节点发出VRRP 广播包给所有backup 路由器。

•BACKUP 状态, VRRP 路由器监视Master 路由器的状态。

它不会回答任何来至相应IP 地址的请求,当MASTER 路由器无法工作时(假设至少三次VRRP 数据连接丢失),选择过程发生,新的MASTER 会根据优先级产生。

VRRP Routers操作路径: /ip vrrp属性描述name ( 名称) – VRRP 名称interface ( 名称) –选择那个接口(interface )在VRRP 上运行。

vrid ( 整型: 0-255; 默认: 1 ) –虚拟路由的身份号( 必须是在接口(interface )上是唯一的) priority ( 整型: 1-255; 默认: 100 ) –当前节点的优先级( 高的数值代表高的优先级) interval ( 整型: 1-255; 默认: 1 ) – VRRP 更新间隔秒数。

定义MASTER 经过多少时间未向VRRP 集合节点发出广播数据。

preemption-mode (yes | no; 默认: yes ) –是否启用优先模式。

no –一个backup 节点在当前的master 失效之前,是不会选择master ,即使该backup 的优先高于当前master 的级别yes –该节点总是拥有最高优先级。

authentication (none | simple | ah; 默认: none ) –使用VRRP 的广播数据包的验证方法none –没有验证simple –纯文本的验证ah –验证标题使用HMAC-MD5-96 算法password ( 文本; 默认: "" ) –需要验证时的密码,不使用验证时可以被忽略。

8 位字符长文本字符串(为纯文本验证方式);16 位字符长文本字符串(为需要128 位key 的AH 验证)on-backup ( 名称; 默认: "" ) –当节点为backup 状态时执行的脚步on-master ( 名称; 默认: "" ) - 当节点为master 状态时执行的脚步注:所有同一个集合的节点,必须使相同的vrid , interval , preemption-mode , authentication 和password .第255 的优先级被保留为真正的虚拟路由的主机IP 地址。

添加一个VRRP 事例在ether1 的接口上,一个虚拟路由的vrid 设置为 1 ,因为是虚拟路由的主机,所有优先级为255 :[admin@MikroTik] ip vrrp> add interface=ether1 vrid=1 priority=255[admin@MikroTik] ip vrrp> printFlags: X - disabled, I - invalid, M - master, B - backup0 I name="vr1" interface=ether1 vrid=1 priority=255 interval=1preemption-mode=yes authentication=none password="" on-backup=""on-master=""[admin@MikroTik] ip vrrp>虚拟IP 地址操作路径: /ip vrrp address属性描述address ( IP 地址) – IP 地址适用于虚拟路由belongs to the virtual routernetwork ( IP 地址) – IP 地址的子网掩码address of the networkbroadcast ( IP 地址) – IP 地址广播段virtual-router ( 名称) - VRRP 路由的名称Notes虚拟IP 地址应与每个节点的虚拟路由器相同。

在vr1 VRRP 路由器上添加虚拟地址192.168.1.1/24 :admin@MikroTik] ip vrrp> address add address=192.168.1.1/24 \\... virtual-router=vr1[admin@MikroTik] ip vrrp> address printFlags: X - disabled, A - active# ADDRESS NETWORK BROADCAST VIRUAL-ROUTER0 192.168.1.1/24 192.168.1.0 192.168.1.255 vr1[admin@MikroTik] ip vrrp>一个简单的VRRP 事例让我们假设,我们有一个192.168.1.0/24 的网络,且我们需要为它提供高效率的Internet 连接。

这个网络将作NAT ,我们连接了两个不同的ISP ,并且他们其中的一个优先选取(如:速度最快)。

这个例子在上面的图解中显示了如何用两个路由器配置VRRP. 这两个路由器被初始化为以下:接口以启用,每一个接口都配置了相应的IP 地址;路由表设置正确(应至少有一个默认路由);SRC-NAT 或伪装应配置。

如何设置这些配置,看各自的说明手册。

我们将假设这个接口的网段192.168.1.0/24 以连接,并在VRRP 路由器上命名为local配置Master VRRP 路由器首先将创建一个VRRP 项,我们将这个路由器设置为优先选取,使用255 的优先级[admin@MikroTik] ip vrrp> add interface=local priority=255[admin@MikroTik] ip vrrp> printFlags: X - disabled, I - invalid, M - master, B - backup0 M name="vr1" interface=local vrid=1 priority=255 interval=1preemption-mode=yes authentication=none password="" on-backup=""on-master=""[admin@MikroTik] ip vrrp>下一步,将虚拟IP 地址添加到这个VRRP 项目中[admin@MikroTik] ip vrrp> address add address=192.168.1.1/24 \\... virtual-router=vr1[admin@MikroTik] ip vrrp> address printFlags: X - disabled, A - active# ADDRESS NETWORK BROADCAST VIRTUAL-ROUTER0 192.168.1.1/24 192.168.1.0 192.168.1.255 vr1[admin@MikroTik] ip vrrp>现在这个地址将出现在/ip address 列表中:[admin@MikroTik] ip address> printFlags: X - disabled, I - invalid, D - dynamic# ADDRESS NETWORK BROADCAST INTERFACE0 10.0.0 .1/24 10.0.0 .0 10.0.0 .255 public1 192.168.1.2/24 192.168.1.0 192.168.1.255 local2 D 192.168.1.1/24 192.168.1.0 192.168.1.255 local[admin@MikroTik] ip address>配置Backup VRRP 路由器现在我们将创建低优先级的路由器的VRRP 项目( 我们可用使用默认的值100 ), 因此这个路由器将优先选作的一个backup :[admin@MikroTik] ip vrrp> add interface=local[admin@MikroTik] ip vrrp> printFlags: X - disabled, I - invalid, M - master, B - backup0 B name="vr1" interface=local vrid=1 priority=100 interval=1preemption-mode=yes authentication=none password="" on-backup=""on-master=""[admin@MikroTik] ip vrrp>现在我们将添加相同的虚拟地址,和master 节点的添加一样:这个节点将不会出现在/ip address 列表中:[admin@MikroTik] ip address> printFlags: X - disabled, I - invalid, D - dynamic# ADDRESS NETWORK BROADCAST INTERFACE0 10.1.0 .1/24 10.0.0 .0 10.0.0 .255 public1 192.168.1.3/24 192.168.1.0 192.168.1.255 local[admin@MikroTik] ip address>测试:现在,当我们断掉master 路由器,backup 将选择master 状态:[admin@MikroTik] ip vrrp> printFlags: X - disabled, I - invalid, M - master, B - backup0 M name="vr1" interface=local vrid=1 priority=100 interval=1preemption-mode=yes authentication=none password="" on-backup=""on-master=""[admin@MikroTik] ip vrrp> /ip address printFlags: X - disabled, I - invalid, D - dynamic# ADDRESS NETWORK BROADCAST INTERFACE0 10.1.0 .1/24 10.0.0 .0 10.0.0 .255 public1 192.168.1.3/24 192.168.1.0 192.168.1.255 local2 D 192.168.1.1/24 192.168.1.0 192.168.1.255 local[admin@MikroTik] ip vrrp>。
