构成微分电路和积分电路的条件
实验5 积分与微分电路实验

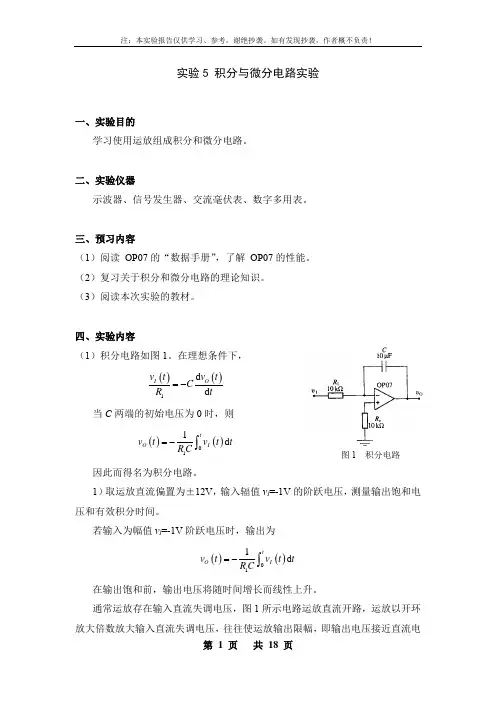

实验5 积分与微分电路实验一、实验目的学习使用运放组成积分和微分电路。
二、实验仪器示波器、信号发生器、交流毫伏表、数字多用表。
三、预习内容（1）阅读 OP07的“数据手册”，了解 OP07的性能。
（2）复习关于积分和微分电路的理论知识。
（3）阅读本次实验的教材。
四、实验内容（1）积分电路如图1。
在理想条件下，()()1d d I O v t v t C R t =-当C 两端的初始电压为0时，则()()011d tO I v t v t tR C =-⎰因此而得名为积分电路。
1）取运放直流偏置为±12V ，输入辐值v I =-1V 的阶跃电压，测量输出饱和电压和有效积分时间。
若输入为幅值v I =-1V 阶跃电压时，输出为()()011d tO I v t v t t R C =-⎰在输出饱和前，输出电压将随时间增长而线性上升。
通常运放存在输入直流失调电压，图1所示电路运放直流开路，运放以开环放大倍数放大输入直流失调电压，往往使运放输出限幅，即输出电压接近直流电图1 积分电路源电压，输出饱和，运放不能正常工作。
在OP07的 “数据手册”中，其输入直流失调电压的典型值为 30μV ；开环增益约为112dB ，即4×105。
据此可以估 算，当v I =0时，v O =30μV×4×105=12V 。
电路实际输出约等于直流偏置电压，已无法正常工作。
建议用以下方法。
按图1接好电路后，将直流信号源输出端与v I 相接，调整 直流信号源，使其输出为-1V ，将输出v O 接示波器输入，用示波器可观察到积分电路输出饱和。
保持电路状态，关闭直流偏置电源，示波X 轴扫描速度置 0.2sec/div ，Y 轴输入电压灵敏度置2V/div ，扫描线移至示波器屏的下方。
等待至电容上的电荷放尽。
当扫描光点在示波器屏的左下方时，即时打开直流偏置电源， 示波器屏上积分电路的输出为线性上升的直线，大约1秒后，积分电路输出由线性上升的直线变为水平直线，即积分电路已饱和，立即按下示波器的“stop ”键。
积分电路和微分电路的区别
积分电路和微分电路的区别积分电路为输出电压与输⼊电压成积分关系的电路，通常由电阻和电容组成；积分电路中如果脉冲信号持续输出⾼电平时，那么输出的信号始终是⾼电平，信号波动形态取决于电容充电的速度和放电的速度。
微分电路为输出电压与输⼊电压成微分关系的电路，通常由电容和电阻组成；微分电路只要电容没有没有发⽣突变，那么输出信号始终为低电平，⽆论电容是充电的过程还是放电的过程，都会让输出端产⽣⼀个尖峰波。
积分电路和微分电路的区别如下：1. 积分电路可以使输⼊⽅波转换成三⾓波或者斜波微分电路可以使输⼊⽅波转换成尖脉冲波2. 积分电路电阻串联在主电路中，电容在⼲路中微分则相反3. 积分电路的时间常数 t 要⼤于或者等于 10 倍输⼊脉冲宽度微分电路的时间常数 t 要⼩于或者等于 1/10 倍的输⼊脉冲宽度4. 积分电路输⼊和输出成积分关系微分电路输⼊和输出成微分关系积分电路和微分电路的作⽤积分电路使输⼊⽅波转换成三⾓波或者斜波，主要⽤于波形变换、放⼤电路失调电压的消除及反馈控制中的积分补偿等场合。
其主要⽤途有：在电⼦开关中⽤于延迟；波形变换；A/D 转换中，将电压量变为时间量；移相。
微分电路可把矩形波转换为尖脉冲波，主要⽤于脉冲电路、模拟计算机和测量仪器中，以获取蕴含在脉冲前沿和后沿中的信息，例如提取时基标准信号等。
积分电路和微分电路检验⽅法在了解了积分电路和微分电路的主要区别以及应⽤场景后，我们就可以快速的判断出两种电路。
⽐如咱们看到⽅波最后变成了三⾓波或斜波，那么⽏庸置疑这是个积分电路，微分电路呢那肯定是产⽣尖脉冲波了。
积分电路和微分电路还有就是对信号求积分与求微分的电路了，最简单的构成是⼀个运算放⼤器，⼀个电阻 R 和⼀个电容 C，运放的负极接地，正极接电容，输出端 Uo 再与正极接接⼀个电阻就是微分电路，设正极输⼊ Ui，则 Uo=-RC(dUi/dt)。
⽽当电容位置和电阻互换⼀下就是积分电路，Uo=-1/RC*(Ui 对时间 t 的积分），这两种电路就是⽤来求积分与微分的。
积分电路和微分电路必须具备条件
积分电路和微分电路必须具备条件
积分电路和微分电路是电路领域中非常重要的电路类型，能够实现对输入信号的积分和微分运算。
但是，要使积分电路和微分电路正常工作，必须具备一定的条件。
对于积分电路来说，首先要保证输入信号是可积的。
也就是说，输入信号必须在一定时间范围内是有界的，不会无限增长或减小。
此外，积分电路的电容器也必须是一个理想的电容器，即耐压高、漏电小、容量稳定等。
对于微分电路来说，输入信号必须是连续可微的。
也就是说，输入信号在一定时间范围内必须是连续的，并且其导数值必须存在。
此外，微分电路的电容器也必须是一个理想的电容器，即耐压高、漏电小、容量稳定等。
除此之外，还有一些其他的条件也需要满足，例如输入信号的幅度和频率范围、电路中的电阻值和电感值等，这些都会对电路的性能产生影响。
因此，为了保证积分电路和微分电路能够正常工作，我们需要对其所需的条件有一个深入的了解，并在设计和应用电路时加以考虑。
- 1 -。
电路实验复习提纲(new)
电路实验复习提纲（2014）1． 实验电路中，若有一个电阻元件改为二极管，试问叠加性还成立吗？为什么？ 答：叠加性不成立了。
因为二极管具有单向导电性，不是线性元件，电路不再是线性电路。
叠加性不适用与非线性电路。
但在非线性电路中，KCL ，KVL 仍然成立。
2． 叠加原理中，每一独立电源单独作用于电路时，其他电源如何处理？在实验中如何操作？可否将不作用的电源置零（短接）？答：不行。
将电源直接短接会造成电源短路，损坏电源。
每一独立电源单独作用时，其他电源需置零。
在实验中，电源置零时，要把电源从电路中拆除。
电压源置零时，用一根导线替代原来在电路中的位置，具体操作是在电路板上将不作用的电源对应的开关摆到短路侧。
电流源置零时，将其原来的位置开路处理。
3． 各电阻器所消耗的功率能否用叠加原理计算得出？答：不可以，因为功率是电压与电流的乘积，属于非线性数据，不能用叠加定理计算。
4． 要使得有源二端网络的负载获得最大功率，其负载电阻RL 与电源内阻的关系？负载上最大功率是多少？答：当负载电阻与电源内阻相等时，即R L =R 0 时，负载上功率最大2max 0()4s U P R =。
5． 什么样的电信号可以作为观察RC 一阶电路零输入响应，零状态响应和完全响应的激励信号？ 答：周期性的方波信号。
只要选择方波信号的周期满足52T τ≥，就可在示波器的荧光屏上形成稳定的响应波形， 类似于一阶电路通断电过程中的零输入响应和零状态响应。
6． 已知RC 一阶电路的R=10k Ω，C ＝0.01μF ，试计算时间常数τ，并写出τ的物理意义。
拟定测量τ的方法。
答：τ=RC=10×103×0.01×10-6=10-4s 。
RC 电路时间常数的物理意义是电容电压减小到原来的1/e 需要的时间。
测量方法就是画出RC 电路输出信号的波形，根据下降波形，找出U=0.368Um 的点，所对应的横坐标时间，就是时间常数。
积分电路和微分电路的形成条件
积分电路和微分电路的形成条件积分电路和微分电路是电子电路中常见的重要电路，它们在信号处理中有着广泛的应用。
积分电路可以将输入信号进行积分运算，而微分电路则可以将输入信号进行微分运算。
在实际应用中，积分电路和微分电路的形成条件是非常重要的，因为只有满足一定的条件，才能保证电路的性能和稳定性。
一、积分电路的形成条件积分电路是一种将输入信号进行积分运算的电路，它的输入信号可以是电压、电流或者其他信号形式。
积分电路的形成条件主要包括两个方面，即电容器的选择和电路的稳定性。
1. 电容器的选择在积分电路中，电容器是起到积分作用的关键元件，因此电容器的选择对电路的性能和稳定性有着非常重要的影响。
在选择电容器时，需要考虑以下几个因素：（1）电容器的容值：电容器的容值越大，积分电路的积分效果就越好。
但是，过大的电容器会增加电路的成本和体积，同时也会导致电路的响应时间变慢。
（2）电容器的稳定性：电容器的稳定性是指电容器的容值是否会随着时间和温度的变化而发生变化。
在选择电容器时，需要选择稳定性好的电容器，以保证电路的稳定性和精度。
（3）电容器的工作电压：电容器的工作电压必须大于电路中的最大工作电压，否则会导致电容器损坏或者电路工作不稳定。
2. 电路的稳定性在积分电路中，电路的稳定性是非常重要的，因为电路的稳定性直接影响到电路的精度和可靠性。
在设计积分电路时，需要注意以下几个方面：（1）电路的放大倍数：积分电路的放大倍数越大，电路的灵敏度就越高，但是也会增加电路的噪声和漂移。
因此，在设计电路时，需要平衡放大倍数和电路的噪声和漂移。
（2）电路的反馈电阻：积分电路的反馈电阻对电路的积分效果和稳定性有着非常重要的影响。
在设计电路时，需要选择合适的反馈电阻，以达到最佳的积分效果和稳定性。
（3）电路的温度和时间漂移：电路的温度和时间漂移是指电路的输出信号随着时间和温度的变化而发生变化。
在设计电路时，需要选择稳定性好的元件，以降低电路的温度和时间漂移。
电工实验思考题
实验一常用电子仪器的使用1、示波器荧光屏上的波形不断移动不能稳定，试分析其原因。
调节哪些旋钮才能使波形稳定不变。
答：用示波器观察信号波形，只有当示波器内部的触发信号与所测信号同步时，才能在荧光屏上观察到稳定的波形。
若荧光屏上的波形不断移动不能稳定，说明触发信号与所测信号不同步,即扫描信号（X轴）频率和被测信号（Y轴）频率不成整数倍的关系（fx≠nfy）,从而使每一周期的X、Y轴信号的起扫时间不能固定，因而会使荧光屏上显示的波形不断的移动。
此时，应首先检查“触发源”开关（SOURCE）是否与Y轴方式同步（与信号输入通道保持一致）；然后调节“触发电平”（LEVEL），直至荧光屏上的信号稳定。
2、交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测量直流电压的大小？答；①正弦波电压和非正弦波电压都可以测，但测的是交流电压的有效值。
②它的表头指示值是被测信号的有效值。
③不能用交流毫伏表测量直流电压。
因为交流毫伏表的检波方式是交流有效值检波，刻度值是以正弦信号有效值进行标度的，所以不能用交流毫伏表测量直流电压。
④交流毫伏表和示波器荧光屏测同一输入电压时数据不同是因为交流毫伏表的读数为正弦信号的有效值，而示波器荧光屏所显示的是信号的峰峰值。
实验二叠加定理和戴维宁定理的验证1、在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？答：在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。
2、叠加原理实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？答：当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。
如果误差足够小，就可以看成是成立。
3、将戴维宁定理中实测的R0与理论计算值R0进行比较，分析电源内阻对误差的影响。
构成微分电路和积分电路的条件
构成微分电路和积分电路的条件微分电路和积分电路是电路中常用的两种基本电路，它们分别具有对电压信号进行微分和积分的功能。
下面将分别介绍构成微分电路和积分电路的条件。
一、构成微分电路的条件微分电路是一种能够对电压信号进行微分的电路，它的输出电压与输入电压的微分成正比。
构成微分电路的条件如下：1. 电容器微分电路中需要使用电容器，电容器能够储存电荷，当电容器两端的电压发生变化时，电容器会释放或吸收电荷，从而产生电流。
因此，电容器是构成微分电路的必要元件。
2. 电阻微分电路中需要使用电阻，电阻能够限制电流的流动，从而控制电路的输出。
在微分电路中，电阻的作用是将电容器释放或吸收的电荷转化为电流，从而产生微分电压。
3. 运算放大器微分电路中需要使用运算放大器，运算放大器是一种能够放大微小电压信号的放大器。
在微分电路中，运算放大器的作用是将电容器释放或吸收的电荷转化为电压信号，从而产生微分电压。
二、构成积分电路的条件积分电路是一种能够对电压信号进行积分的电路，它的输出电压与输入电压的积分成正比。
构成积分电路的条件如下：1. 电容器积分电路中需要使用电容器，电容器能够储存电荷，当电容器两端的电压发生变化时，电容器会释放或吸收电荷，从而产生电流。
因此，电容器是构成积分电路的必要元件。
2. 电阻积分电路中需要使用电阻，电阻能够限制电流的流动，从而控制电路的输出。
在积分电路中，电阻的作用是将电容器释放或吸收的电荷转化为电流，从而产生积分电压。
3. 运算放大器积分电路中需要使用运算放大器，运算放大器是一种能够放大微小电压信号的放大器。
在积分电路中，运算放大器的作用是将电容器释放或吸收的电荷转化为电压信号，从而产生积分电压。
综上所述，构成微分电路和积分电路的条件都包括电容器、电阻和运算放大器。
这三个元件是构成微分电路和积分电路的基本要素，它们的作用分别是储存电荷、限制电流和放大电压信号。
在实际应用中，微分电路和积分电路常常被用于信号处理、滤波、调节和控制等方面，具有重要的应用价值。
电工实验思考题
实验一常用电子仪器的使用1、示波器荧光屏上的波形不断移动不能稳定，试分析其原因。
调节哪些旋钮才能使波形稳定不变。
答：用示波器观察信号波形，只有当示波器内部的触发信号与所测信号同步时，才能在荧光屏上观察到稳定的波形。
若荧光屏上的波形不断移动不能稳定，说明触发信号与所测信号不同步,即扫描信号（X轴）频率和被测信号（Y轴）频率不成整数倍的关系（fx≠nfy）,从而使每一周期的X、Y轴信号的起扫时间不能固定，因而会使荧光屏上显示的波形不断的移动。
此时，应首先检查“触发源”开关（SOURCE）是否与Y轴方式同步（与信号输入通道保持一致）；然后调节“触发电平”（LEVEL），直至荧光屏上的信号稳定。
2、交流毫伏表是用来测量正弦波电压还是非正弦波电压？它的表头指示值是被测信号的什么数值？它是否可以用来测量直流电压的大小？答；①正弦波电压和非正弦波电压都可以测，但测的是交流电压的有效值。
②它的表头指示值是被测信号的有效值。
③不能用交流毫伏表测量直流电压。
因为交流毫伏表的检波方式是交流有效值检波，刻度值是以正弦信号有效值进行标度的，所以不能用交流毫伏表测量直流电压。
④交流毫伏表和示波器荧光屏测同一输入电压时数据不同是因为交流毫伏表的读数为正弦信号的有效值，而示波器荧光屏所显示的是信号的峰峰值。
实验二叠加定理和戴维宁定理的验证1、在叠加原理实验中，要令U1、U2分别单独作用，应如何操作？可否直接将不作用的电源（U1或U2）短接置零？答：在叠加原理中，当某个电源单独作用时，另一个不作用的电压源处理为短路，做实验时，也就是不接这个电压源，而在电压源的位置上用导线短接就可以了。
2、叠加原理实验电路中，若有一个电阻器改为二极管，试问叠加原理的迭加性与齐次性还成立吗？为什么？答：当然不成立，有了二极管就不是线性系统了，但可能在一定范围内保持近似线性，从而叠加性与齐次性近似成立。
如果误差足够小，就可以看成是成立。
3、将戴维宁定理中实测的R0与理论计算值R0进行比较，分析电源内阻对误差的影响。
积分电路和微分电路的定义
积分电路和微分电路的定义积分电路和微分电路是电子电路领域中两个重要的概念。
它们分别对应着求解电压、电流积分和微分的功能。
积分电路和微分电路在实际工程领域中都有广泛的应用，如信号处理、筛选和调整等方面。
首先，我们来了解一下积分电路的定义。
积分电路是一种电子电路，它能将任何输入信号进行积分运算，得到输出的电压信号。
积分电路大多数采用电容器作为积分器来实现电压积分运算。
通过电容器充电和放电的过程，输入信号的积分就能被得出。
同时，积分电路还可以通过调整电容器和电阻器的参数来实现对输出信号的调整功能。
接下来，我们来了解微分电路的定义。
微分电路是一种电子电路，它能对任何输入信号进行微分运算，得到输出的电压信号。
微分电路通常采用电感或电容器等元器件组成的滤波器来实现电流或电压的微分运算。
通过调整电容器和电阻器的参数，微分电路还可以实现对输出信号的调整功能。
积分电路和微分电路在实际应用中常常结合起来，形成一种完整的信号处理电路。
比如，将积分电路放在微分电路前面，可以实现对输入信号的平滑处理，去除信号中的噪音和干扰。
将微分电路放在积分电路后面，则可以实现对信号中的高频分量增强的功能。
此外，积分电路和微分电路还可以组合成带通滤波器，实现信号在一定频率范围内的筛选和调整。
总的来说，积分电路和微分电路是电子电路中非常重要的基础概念之一。
它们能够实现对输入信号进行积分和微分的功能，并可结合成一个完整的信号处理电路。
在实际工程应用中，我们需要根据不同的需求，合理选择电路结构和参数，以实现最佳的效果。
实验三 积分电路和微分电路的设计
实验三 积分电路和微分电路的设计一、实验目的1. 研究RC 一阶电路的零输入响应、零状态响应、全响应的基本规律和特点。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测RC 电路的矩形脉冲响应。
二、预习要求1. 了解示波器和信号发生器的使用方法。
2. 熟悉微分或积分电路的条件。
3. 预习要求：熟读仪器使用说明，回答上述问题，准备方格纸。
三、实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2. 图3-1（b ）所示的 RC 一阶电路的零输入响应（a ）和零状态响应(c)分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图3-1(a)所示。
根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。
当t ＝τ时，Uc(τ)＝0.368U m 。
此时所对应的时间就等于τ,如图3-1（a ）所示。
亦可用零状态响应波形增加到0.632U m 所对应的时间测得，如图3-1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 3-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T 时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，则该电路就是一个微分电路。
构成微分电路和积分电路的条件
构成微分电路和积分电路的条件构成微分电路的条件微分电路是一种能够对电信号进行微分运算的电路。
它的主要特点是能够将输入信号的斜率放大，并输出微分信号。
构成微分电路的条件包括以下几点：1. 电容和电感元件：微分电路通常包含电容和电感元件。
电容具有存储电荷的能力，当电压变化时，电容会吸收或释放电荷，从而使电流变化。
电感则具有存储磁场能量的能力，在电流变化时会产生电动势。
2. 放大器：微分电路通常需要使用放大器来放大微分信号。
放大器能够将微弱的输入信号放大到适合后续处理的水平。
3. 负反馈：微分电路通常采用负反馈来控制放大器的增益，并提高电路的稳定性。
负反馈可以通过将放大器的输出信号与输入信号进行比较，然后对放大器的增益进行调节来实现。
4. 适当的电路拓扑结构：微分电路需要选择适当的电路拓扑结构来实现所需的微分运算。
常见的微分电路拓扑结构包括电阻-电容结构和电阻-电感结构。
构成积分电路的条件积分电路是一种能够对电信号进行积分运算的电路。
它的主要特点是能够将输入信号的面积放大，并输出积分信号。
构成积分电路的条件包括以下几点：1. 电容和电阻元件：积分电路通常包含电容和电阻元件。
电容能够存储电荷，当电压变化时，电容会吸收或释放电荷，从而使电流变化。
电阻则能够限制电流的流动。
2. 放大器：积分电路通常需要使用放大器来放大积分信号。
放大器能够将微弱的输入信号放大到适合后续处理的水平。
3. 负反馈：积分电路通常采用负反馈来控制放大器的增益，并提高电路的稳定性。
负反馈可以通过将放大器的输出信号与输入信号进行比较，然后对放大器的增益进行调节来实现。
4. 适当的电路拓扑结构：积分电路需要选择适当的电路拓扑结构来实现所需的积分运算。
常见的积分电路拓扑结构包括电阻-电容结构和电感-电阻结构。
总结微分电路和积分电路是能够对电信号进行微分和积分运算的电路。
构成微分电路的条件包括电容和电感元件、放大器、负反馈和适当的电路拓扑结构。
电路微分与积分电路
微分电路与积分电路分析积分与微分电路 (ZT)转贴电子资料2010-11-23 10:51:25 阅读166 评论1字号：大中小订阅积分与微分电路积分电路与微分电路是噪讯对策上的基本，同时也是具备对照特性的模拟电路。
事实上积分电路与微分电路还细分成数种电路，分别是执行真积分/微分的完全积分/微分电路，以及具有与积分/微分不同特性的不完全积分/微分电路。
除此之外积分/微分电路又分成主动与被动电路，被动型电路无法实现完全积分/微分，因此被动型电路全部都是不完全电路。
积分/微分电路必需发挥频率特性，为了使电路具备频率特性使用具备频率特性的电子组件，例如电容器与电感器等等。
被动电路不完全积分/微分电路图1是被动型不完全积分电路，如图所示组合具备相同特性的电路与，就可以制作上述两种电路。
图1与图2分别是使用电容器与电感器的电路，使用电容器的电路制作成本比较低，外形尺寸比较低小，容易取得接近理想性的组件，若无特殊理由建议读者使用电容器的构成的电路。
此外本文所有内容原则上全部以电容器的构成的电路为范例作说明。
图1与图2的两电路只要更换串联与并联的组件，同时取代电容器与电感器，就可以制作特性相同的电路。
不完全积分电路与微分电路一词，表示应该有所谓的完全积分电路与微分电路存在，然而完全积分电路与微分电路却无法以被动型电路制作，必需以主动型电路制作。
不完全积分电路与微分电路具有历史性的含义，主要原因是过去无法获得增幅器的时代，无法以主动型电路制作真的积分/微分电路，不得已使用不完全积分/微分电路。
由于不完全积分/微分电路本身具备与真的积分/微分电路相异特性，因此至今还具有应用价值而不是单纯的代用品。
不完全积分/微分电路又称为积分/微分电路，它的特性与真积分/微分电路相异，单纯的积分/微分电路极易与真积分/微分电路产生混淆，因此本讲座将它区分成:*完全积分电路/微分电路*不完全积分电路/微分电路不完全积分电路的应用不完全积分电路属于低通滤波器的一种，它与1次滤波器都是同一类型的电路，不完全积分电路经常被当成噪讯滤波器使用，广泛应用在模拟电路、数字电路等领域。
微分积分电路简述
微分与积分电路图一、微分电路一、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。
原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk图2、积分电路微分电路电路结构如图W-1，微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。
而对恒定部分则没有输出。
输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。
此电路的R*C必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C 少于或等于输入波形宽度的1/10就可以了。
积分电路和微分电路的特点1:积分电路可以使输入方波转换成三角波或者斜波微分电路可以使使输入方波转换成尖脉冲波2:积分电路电阻串联在主电路中，电容在干路中微分则相反3：积分电路的时间常数t要大于或者等于10倍输入脉冲宽度微分电路的时间常数t要小于或者等于1/10倍的输入脉冲宽度4：积分电路输入和输出成积分关系微分电路输入和输出成微分关系微分电路可把矩形波转换为尖脉冲波，此电路的输出波形只反映输入波形的突变部分，即只有输入波形发生突变的瞬间才有输出。
而对恒定部分则没有输出。
输出的尖脉冲波形的宽度与R*C有关（即电路的时间常数），R*C越小，尖脉冲波形越尖，反之则宽。
此电路的R*C 必须远远少于输入波形的宽度，否则就失去了波形变换的作用，变为一般的RC耦合电路了，一般R*C少于或等于输入波形宽度的1/10就可以了。
积分电路可将矩形脉冲波转换为锯齿波或三角波,还可将锯齿波转换为抛物波。
电路原理很简单,都是基于电容的冲放电原理,这里就不详细说了,这里要提的是电路的时间常数R*C,构成积分电路的条件是电路的时间常数必须要大于积分电路能将方波转换成三角波。
实验7 积分与微分电路
实验七积分与微分电路一、实验目的1.学会用运算放大器组成积分微分电路。
2.学会积分微分电路的特点及性能。
二、实验仪器数字万用表、信号发生器、双踪示波器三、实验内容1.积分电路电路图如下：∫Vidt积分电路的传输函数为：Vo=−1R1C1（1）取Vi=-1V，断开开关K1，用示波器观察Vo变化。
Vo由基准线开始上升，最终到达最高点。
（2）测量饱和输出电压及有效积分时间。
饱和输出电压为：11.5V，有效积分时间为：1.25s。
（3）使图中积分电容改为0.1uF，断开开关K1，Vi分别输入100hz幅值为2V的方波和正弦波信号，观察Vi和Vo大小及相位关系，并记录波形。
输入方波时：根据实验，在频率为100hz时，为了使输出波形不失真，则输入Vi=1.2V （幅值），此时输出为：Vo=2.9V。
输入为正弦波时：根据实验，为了使输出波形不失真，则频率调为300hz，且Vi=0.12V，输出为Vo=55mv。
相位后置90°。
（4）改变电路的频率，观察Vi与Vo的相位和幅值的关系。
由仿真交流分析得积分电路的相移特性和幅频特性曲线如下：根据实验可知，频率增大，输出Vo的幅值减小。
产生一定的相移。
2.微分电路实验电路如下：微分电路的传输函数为：Vo=−R4C2dVidt（1）输入正弦波信号，f=200hz，有效值为1V，用示波器观察Vi与Vo波形并测量输出电压。
根据实验，输出电压Vo=1.8V（幅值）。
相位前置90°。
（2）改变正弦波频率（20hz至400hz），观察Vi与Vo的相位、幅值变化情况并记录。
由仿真交流分析得幅频和相频特性曲线：根据实验，频率从20hz至400hz，输出Vo增大。
除90度相移外额外附加一定的相移。
（3）输入方波，f=200hz，Vi=±5V，用示波器观察Vo波形，按上述步骤重复实验。
示波器的输出波形如下：输入方波输出为尖顶脉冲。
a、此时的输入频率为20hz。
(整理)微分与积分电路
微分与积分电路一、微分电路输出信号与输入信号的微分成正比的电路，称为微分电路。
原理：从图一得：Uo=Ric=RC(duc/dt),因Ui=Uc+Uo,当，t=to时，Uc=0,所以Uo=Uio随后C充电，因RC≤Tk,充电很快，可以认为Uc≈Ui，则有：Uo=RC(duc/dt)=RC(dui/dt)式一这就是输出Uo正比于输入Ui的微分（dui/dt)RC电路的微分条件：RC≤Tk图一、微分电路二、积分电路输出信号与输入信号的积分成正比的电路，称为积分电路。
原理：从图2得，Uo=Uc=(1/C)∫icdt,因Ui=UR+Uo,当t=to时，Uc=Oo.随后C充电，由于RC≥Tk,充电很慢，所以认为Ui=UR=Ric,即ic=Ui/R,故Uo=(1/c)∫icdt=(1/RC)∫icdt这就是输出Uo正比于输入Ui的积分（∫icdt）RC电路的积分条件：RC≥Tk一、矩形脉冲信号在数字电路中，经常会碰到如图4-16所示的波形，此波形称为矩形脉冲信号。
其中为脉冲幅度，为脉冲宽度，为脉冲周期。
当矩形脉冲作为RC串联电路的激励源时，选取不同的时间常数及输出端，就可得到我们所希望的某种输出波形，以及激励与响应的特定关系。
图4-16 脉冲信号二、微分电路在图4-17所示电路中，激励源为一矩形脉冲信号，响应是从电阻两端取出的电压，即，电路时间常数小于脉冲信号的脉宽，通常取。
图4-17 微分电路图因为t<0时，，而在t = 0 时，突变到，且在0< t < t1期间有：，相当于在RC串联电路上接了一个恒压源，这实际上就是RC串联电路的零状态响应：。
由于，则由图4-17电路可知。
所以，即：输出电压产生了突变，从0 V突跳到。
因为，所以电容充电极快。
当时，有，则。
故在期间内，电阻两端就输出一个正的尖脉冲信号，如图4-18所示。
在时刻，又突变到0 V，且在期间有：= 0 V，相当于将RC串联电路短接，这实际上就是RC串联电路的零输入响应状态：。
电工实验预习思考题答案
实验一电阻元件伏安特性的测绘1、设某器件伏安特性曲线的函数式为I=f（U），试问在逐点绘制曲线时，其坐标变量应如何放置？在平面内绘制xOy直角坐标系，以x轴为电压U，y轴为电流I，观察I和U的测量数据，根据数据类型合理地绘制伏安特性曲线。
“标准信号”为0.6V，1KHz。
则峰峰值Upp=0.6V,Upp/3=0.2V=200Mv，则Y轴电压灵敏度应置于1:200mV的位置。
因要在荧光屏上得到两个周期的稳定波形，所以2T=2×1/f=2ms，假设两个周期共占据4格，则2ms/4=0.5ms=500μs，即“t/div”应置于500μs的位置。
实验六一阶动态电路的研究1、什么样的电信号可作为RC一阶电路零输入响应、零状态响应和完全响应的激励源？阶跃信号可作为RC一阶电路零输入响应激励源；脉冲信号可作为RC一阶电路1、在日常生活中，当日光灯上缺少了启辉器时，人们常用一根导线将启辉器的两端短接一下，然后迅速断开，使日光灯点亮；或用一只启辉器去点亮多只同类型的日光灯，这是为什么？当开关接通的时候，电源电压立即通过镇流器和灯管灯丝加到启辉器的两极。
220伏的电压立即使启辉器的惰性气体电离，产生辉光放电。
辉光放电的热量使双金属片受热膨胀，两极接触。
电流通过镇流器、启辉器触极和两端灯丝构成通路。
灯丝很快被电流加热，发射出大量电子。
这时，由于启辉器两极闭合，两极间电压为零，辉光放电消失，管内温度降低；双金属片自动复位，两极断开。
在两极断开的瞬间，电路电流突然切断，镇流器产生很大的自感电动势，与电源电压叠加后作用于管两端。
灯丝受热时发射出来的大量电子，在灯管两端高电压作用下，以极大的速度由低电势端向高电势端运动。
在加速运动的过程中，碰撞管内氩气分子，使之迅速电离。
氩气电离生热，热量使水银产生蒸气，随之水银蒸气也被电离，并发出强烈的紫外线。
在紫外线的激发下，管壁内的荧光粉发出近乎白色的可见光。
2、为了改变电路的功率因数常在感性负载上并联电容器此时增加了一条电流支路问电路的总电流增大还是减小，此时感性原件上的电流和功率是否改变？总电流减小；此时感性原件上的电流和功率不变。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
构成微分电路和积分电路的条件
1. 引言
微分电路和积分电路是电子电路中常见的两类基本电路。
它们分别用于对输入信号进行微分和积分运算，广泛应用于信号处理、滤波、控制系统等领域。
本文将详细介绍构成微分电路和积分电路的条件。
2. 微分电路的条件
2.1 输入电压与输出电压的关系
微分电路的输入电压与输出电压之间必须满足微分关系。
具体而言，输出电压应该与输入电压的变化率成正比。
一般来说，微分电路输出的是输入信号的导数。
例如，输入电压为正弦信号时，微分电路输出的是输入信号的频率乘以幅值的余弦信号。
2.2 电路元件的选择
为了构成微分电路，需要选择合适的电路元件。
常见的微分电路包括电容微分电路和电感微分电路。
电容微分电路由电容器和电阻器构成，电感微分电路由电感器和电阻器构成。
选择电容或电感的数值大小可以调节电路的微分特性。
2.3 电路的拓扑结构
微分电路的拓扑结构也是构成微分电路的条件之一。
常见的微分电路拓扑结构包括差动放大器电路、运算放大器电路等。
这些电路结构能够实现输入电压与输出电压的微分关系。
2.4 电路参数的调节
构成微分电路还需要调节电路的参数，以满足特定的微分要求。
例如，通过调节电容或电感的数值大小，可以改变电路的截止频率，从而改变微分电路对输入信号的响应。
3. 积分电路的条件
3.1 输入电压与输出电压的关系
积分电路的输入电压与输出电压之间必须满足积分关系。
具体而言，输出电压应该与输入电压的积分成正比。
一般来说，积分电路输出的是输入信号的积分。
例如，输入电压为方波信号时，积分电路输出的是输入信号的积分波形。
3.2 电路元件的选择
为了构成积分电路，需要选择合适的电路元件。
常见的积分电路包括电阻积分电路和电容积分电路。
电阻积分电路由电阻器和电容器构成，电容积分电路由电容器和电阻器构成。
选择电容或电阻的数值大小可以调节电路的积分特性。
3.3 电路的拓扑结构
积分电路的拓扑结构也是构成积分电路的条件之一。
常见的积分电路拓扑结构包括运算放大器电路、比较器电路等。
这些电路结构能够实现输入电压与输出电压的积分关系。
3.4 电路参数的调节
构成积分电路还需要调节电路的参数，以满足特定的积分要求。
例如，通过调节电容或电阻的数值大小，可以改变电路的积分时间常数，从而改变积分电路对输入信号的响应速度。
4. 总结
微分电路和积分电路是电子电路中常见的两类基本电路。
构成微分电路和积分电路的条件包括输入电压与输出电压的关系、电路元件的选择、电路的拓扑结构以及电路参数的调节。
了解这些条件对于设计和实现微分电路和积分电路非常重要。
通过合理选择电路元件和调节电路参数，可以实现对输入信号的微分和积分运算，从而满足各种应用需求。
