verilog语言例化书写格式
verilog模块例化实例
verilog模块例化实例以下是一个Verilog模块的实例化示例：假设有一个简单的4位加法器模块（add4）, 输入包括两个4位数（a和b），输出为一个5位数（sum）。
现在我们希望实例化这个模块来构建一个8位的加法器。
module add4 (input [3:0] a,input [3:0] b,output [4:0] sum);assign sum = a + b;endmodule现在，我们可以在一个顶层模块中实例化这个add4模块，并将其连接起来。
module top_module (input [7:0] a,input [7:0] b,output [8:0] sum);wire [3:0] a_part;wire [3:0] b_part;wire [4:0] sum_part;// 实例化add4模块，并将连接输入和输出add4 add4_1 (.a(a[3:0]), .b(b[3:0]), .sum(sum_part[3:0]));add4 add4_2 (.a(a[7:4]), .b(b[7:4]), .sum(sum_part[7:4]));// 连接add4模块的输出assign sum = {sum_part[7:4], sum_part[3:0]};endmodule在顶层模块中，我们首先定义了一些中间信号（a_part，b_part和sum_part），它们用于连接不同的add4模块。
然后，我们实例化了两个add4模块（add4_1和add4_2），并将它们的输入和输出连接起来。
最后，我们通过连接sum_part的高4位和低4位，得到了最终的8位和。
verilog格式说明
verilog格式说明Verilog是一种硬件描述语言（HDL），用于描述和设计数字电路。
它是一种重要的工具，广泛用于电子系统级设计（ESL）和硬件验证。
以下是Verilog的格式说明：1. 模块声明：一个Verilog文件通常包含一个或多个模块。
模块定义以关键字module开头，后跟模块名称和端口列表。
例如：module my_module (input clk, input [7:0] data, output reg result);2. 端口声明：端口列表中定义了模块的输入和输出端口。
每个端口都有一个方向和一个数据类型。
关键字input表示输入端口，output表示输出端口。
例如：input clk; // 单个输入端口input [7:0] data; // 8位宽输入端口output reg result; // 单个输出端口（带有寄存器）3. 寄存器和连线声明：在模块中，可以使用寄存器和连线来保存和传输数据。
使用关键字reg声明寄存器变量，使用关键字wire声明连线。
例如：reg [3:0] count; // 4位寄存器变量wire [7:0] sum; // 8位宽连线4. 组合逻辑：Verilog可以描述组合逻辑电路，如AND、OR、NOT等门的逻辑运算。
例如：assign result = (data1 & data2) | data3; // 使用assign语句描述组合逻辑5. 时序逻辑：时序逻辑描述了基于时钟信号的电路行为。
使用关键字always和关键字posedge或negedge表示时钟上升沿或下降沿敏感的逻辑块。
例如：always @(posedge clk) // 在时钟上升沿触发的逻辑beginif (reset) // 重置信号count <= 0;elsecount <= count + 1; // 计数器递增end这些是Verilog中一些常见的格式说明。

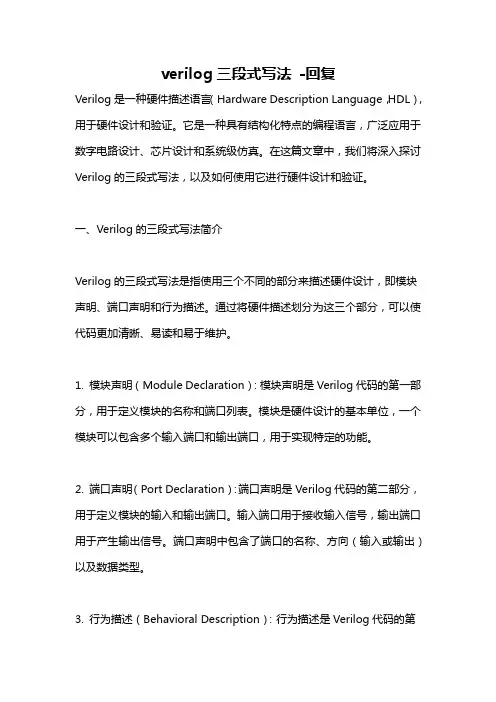

verilog三段式写法 -回复
verilog三段式写法-回复Verilog是一种硬件描述语言（Hardware Description Language，HDL），用于硬件设计和验证。
它是一种具有结构化特点的编程语言，广泛应用于数字电路设计、芯片设计和系统级仿真。
在这篇文章中，我们将深入探讨Verilog的三段式写法，以及如何使用它进行硬件设计和验证。
一、Verilog的三段式写法简介Verilog的三段式写法是指使用三个不同的部分来描述硬件设计，即模块声明、端口声明和行为描述。
通过将硬件描述划分为这三个部分，可以使代码更加清晰、易读和易于维护。
1. 模块声明（Module Declaration）：模块声明是Verilog代码的第一部分，用于定义模块的名称和端口列表。
模块是硬件设计的基本单位，一个模块可以包含多个输入端口和输出端口，用于实现特定的功能。
2. 端口声明（Port Declaration）：端口声明是Verilog代码的第二部分，用于定义模块的输入和输出端口。
输入端口用于接收输入信号，输出端口用于产生输出信号。
端口声明中包含了端口的名称、方向（输入或输出）以及数据类型。
3. 行为描述（Behavioral Description）：行为描述是Verilog代码的第三部分，用于描述模块的行为、逻辑和功能。
行为描述可以使用组合逻辑和时序逻辑来实现各种硬件功能。
组合逻辑指的是基于输入信号产生输出信号的逻辑，而时序逻辑则表示基于时钟和状态的逻辑。
二、模块声明模块声明是Verilog代码的第一部分，用于定义模块的名称和端口列表。
模块声明的语法如下所示：module module_name (port_list);输入和输出信号的声明input [n:0] input_signal;output [m:0] output_signal;内部信号的声明wire [p:0] internal_signal;模块行为描述...endmodule在模块声明中，语句`module module_name(port_list);`定义了一个模块的名称和端口列表。

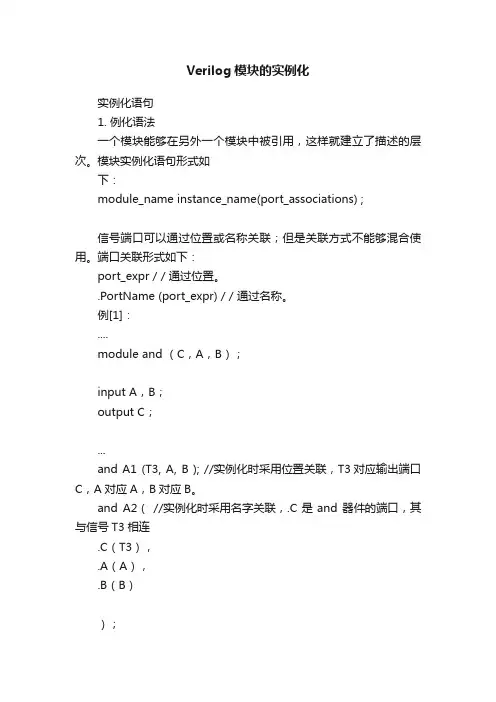

Verilog模块的实例化
Verilog模块的实例化实例化语句1. 例化语法一个模块能够在另外一个模块中被引用，这样就建立了描述的层次。
模块实例化语句形式如下：module_name instance_name(port_associations) ;信号端口可以通过位置或名称关联；但是关联方式不能够混合使用。
端口关联形式如下：port_expr / / 通过位置。
.PortName (port_expr) / / 通过名称。
例[1]：....module and （C，A，B）；input A，B；output C；...and A1 (T3, A, B ); //实例化时采用位置关联，T3对应输出端口C，A对应A，B对应B。
and A2（//实例化时采用名字关联，.C是and 器件的端口，其与信号T3相连.C（T3），.A（A），.B（B））；port_expr 可以是以下的任何类型：1) 标识符（reg 或net ）如 .C（T3），T3为wire型标识符。
2) 位选择，如 .C（D[0]），C端口接到D信号的第0bit 位。
3) 部分选择，如 .Bus （Din[5：4]）。
4) 上述类型的合并，如 .Addr（{ A1，A2[1：0]}。
5) 表达式（只适用于输入端口），如 .A （wire Zire = 0 ）。
建议：在例化的端口映射中请采用名字关联，这样，当被调用的模块管脚改变时不易出错。
2. 悬空端口的处理在我们的实例化中，可能有些管脚没用到，可在映射中采用空白处理，如：DFF d1 (.Q(QS),.Qbar ( ),.Data (D ) ,.Preset ( ), // 该管脚悬空.Clock (CK)); //名称对应方式。
对输入管脚悬空的，则该管脚输入为高阻Z，输出管脚被悬空的，该输出管脚废弃不用。
3. 不同端口长度的处理当端口和局部端口表达式的长度不同时，端口通过无符号数的右对齐或截断方式进行匹配。
Verilog代码书写规范
Verilog代码书写规范2.5.1 信号命名规则信号命名规则在团队开发中占据着重要地位，统一、有序的命名能大幅减少设计人员之间的冗余工作，还可便于团队成员代码的查错和验证。
比较著名的信号命名规则当推Microsoft 公司的“匈牙利”法，该命名规则的主要思想是“在变量和函数名中加入前缀以增进人们对程序的理解”。
例如所有的字符变量均以ch为前缀，若是常数变量则追加前缀c。
信号命名的整体要求为：命名字符具有一定的意义，直白易懂，且项目命名规则唯一。
对于HDL设计，设计人员还需要注意以下命名规则。
1．系统级信号的命名系统级信号指复位信号，置位信号，时钟信号等需要输送到各个模块的全局信号。
系统信号以字符串sys或syn开头；时钟信号以clk开头，并在后面添加相应的频率值；复位信号一般以rst或reset开头；置位信号为st或set开头。
典型的信号命名方式如下所示：wire [7:0] sys_dout, sys_din;wire clk_32p768MHz;wire reset;wire st_counter;2．低电平有效的信号命名低电平有效的信号后一律加下划线和字母n。
如：wire SysRst_n;wire FifoFull_n;3．过锁存器锁存后的信号经过锁存器锁存后的信号，后加下划线和字母r，与锁存前的信号区别。
如：信号CpuRamRd信号，经锁存后应命名为CpuRamRd_r。
低电平有效的信号经过锁存器锁存后，其命名应在_n后加r。
如：CpuRamRd_n信号，经锁存后应命名为CpuRamRd_nr多级锁存的信号，可多加r以标明。
如：CpuRamRd信号，经两级触发器锁存后，应命名为CpuRamRd_rr。
2.5.2 模块命名规则HDL语言的模块类似于C语言中的函数，可采用C语言函数的大多数规则。
模块的命名应该尽量用英文表达出其完成的功能。
遵循动宾结构的命名法则，函数名中动词在前，并在命名前加入函数的前缀，函数名的长度一般不少于2个字母。
Verilog语言良好的代码编写格式
Verilog语言良好的代码编写格式Verilog 及VHDL良好的代码编写风格良好代码编写风格可以满足信、达、雅的要求。
在满足功能和性能目标的前提下，增强代码的可读性、可移植性，首要的工作是在项目开发之前为整个设计团队建立一个命名约定和缩略语清单，以文档的形式记录下来，并要求每位设计人员在代码编写过程中都要严格遵守。
良好代码编写风格的通则概括如下：（1）对所有的信号名、变量名和端口名都用小写，这样做是为了和业界的习惯保持一致；对常量名和用户定义的类型用大写；（2）使用有意义的信号名、端口名、函数名和参数名；（3）信号名长度不要太长；（4）对于时钟信号使用clk 作为信号名，如果设计中存在多个时钟，使用clk 作为时钟信号的前缀；（5）对来自同一驱动源的信号在不同的子模块中采用相同的名字，这要求在芯片总体设计时就定义好顶层子模块间连线的名字，端口和连接端口的信号尽可能采用相同的名字；（6）对于低电平有效的信号，应该以一个下划线跟一个小写字母b 或n 表示。
注意在同一个设计中要使用同一个小写字母表示低电平有效；（7）对于复位信号使用rst 作为信号名，如果复位信号是低电平有效，建议使用rst_n；（8）当描述多比特总线时，使用一致的定义顺序，对于verilog 建议采用bus_signal[x:0]的表示；（9）尽量遵循业界已经习惯的一些约定。
如*_r 表示寄存器输出，*_a 表示异步信号，*_pn 表示多周期路径第n 个周期使用的信号，*_nxt 表示锁存前的信号，*_z 表示三态信号等；（10）在源文件、批处理文件的开始应该包含一个文件头、文件头一般包含的内容如下例所示：文件名，作者，模块的实现功能概述和关键特性描述，文件创建和修改的记录，包括修改时间，修改的内容等；（11）使用适当的注释来解释所有的always 进程、函数、端口定义、信号含义、变量含义或信号组、变量组的意义等。
注释应该放在它所注释的代码附近，要求简明扼要，只要足够说明设计意图即可，避免过于复杂；（12）每一行语句独立成行。
verilog参数例化实例
verilog参数例化实例Verilog参数例化实例引言：Verilog是一种硬件描述语言，广泛应用于数字电路的设计和验证。
在Verilog中，参数是一种用来定义设计中的常量的方式，可以方便地调整设计中的各种参数。
本文将以Verilog参数例化实例为主题，介绍如何使用参数实例化模块，并讨论参数的作用和优势。
一、Verilog参数的定义和用法在Verilog中，参数可以在模块定义中使用，用来定义模块中的常量。
参数的定义可以在模块的端口声明部分或模块体内进行，可以是整数、浮点数、字符串等各种类型。
参数的值在编译时确定，并且在整个设计中保持不变。
例如，我们可以定义一个参数N，用来指定模块中的某个常量的值：```verilogmodule my_module #(parameter N = 8) (input [N-1:0] data, output reg [N-1:0] result);// 模块定义体endmodule```在上述例子中，参数N的默认值为8，可以在实例化模块时进行修改。
模块中的data和result分别是输入和输出端口，宽度为N位。
二、Verilog参数例化实例的基本用法参数例化实例是指在实例化模块时，可以使用参数来指定模块中的常量值。
通过使用参数例化实例，我们可以在不修改模块定义的情况下，改变模块中的常量值，从而灵活地适应不同的设计需求。
下面以一个简单的加法器为例，演示参数例化实例的基本用法：```verilogmodule adder #(parameter N = 8) (input [N-1:0] a, input [N-1:0] b, output [N-1:0] sum);always @(*) beginsum = a + b;endendmodulemodule top;reg [N-1:0] a, b;wire [N-1:0] sum;parameter N = 8;adder #(N) my_adder(a, b, sum);endmodule```在上述例子中，我们定义了一个参数N，用来指定加法器的位宽。
Verilog代码书写规范
Verilog代码书写规范2.5.1 信号命名规则信号命名规则在团队开发中占据着重要地位，统一、有序的命名能大幅减少设计人员之间的冗余工作，还可便于团队成员代码的查错和验证。
比较著名的信号命名规则当推Microsoft 公司的“匈牙利”法，该命名规则的主要思想是“在变量和函数名中加入前缀以增进人们对程序的理解”。
例如所有的字符变量均以ch为前缀，若是常数变量则追加前缀c。
信号命名的整体要求为：命名字符具有一定的意义，直白易懂，且项目命名规则唯一。
对于HDL设计，设计人员还需要注意以下命名规则。
1．系统级信号的命名系统级信号指复位信号，置位信号，时钟信号等需要输送到各个模块的全局信号。
系统信号以字符串sys或syn开头；时钟信号以clk开头，并在后面添加相应的频率值；复位信号一般以rst或reset开头；置位信号为st或set开头。
典型的信号命名方式如下所示：wire [7:0] sys_dout, sys_din;wire clk_32p768MHz;wire reset;wire st_counter;2．低电平有效的信号命名低电平有效的信号后一律加下划线和字母n。
如：wire SysRst_n;wire FifoFull_n;3．过锁存器锁存后的信号经过锁存器锁存后的信号，后加下划线和字母r，与锁存前的信号区别。
如：信号CpuRamRd信号，经锁存后应命名为CpuRamRd_r。
低电平有效的信号经过锁存器锁存后，其命名应在_n后加r。
如：CpuRamRd_n信号，经锁存后应命名为CpuRamRd_nr多级锁存的信号，可多加r以标明。
如：CpuRamRd信号，经两级触发器锁存后，应命名为CpuRamRd_rr。
2.5.2 模块命名规则HDL语言的模块类似于C语言中的函数，可采用C语言函数的大多数规则。
模块的命名应该尽量用英文表达出其完成的功能。
遵循动宾结构的命名法则，函数名中动词在前，并在命名前加入函数的前缀，函数名的长度一般不少于2个字母。
verilog书写规范
海思高校合作——QA培训资料一、RTL CODE 规范1.标准的文件头在每一个版块的开头一定要使用统一的文件头，其中包括作者名，模块名，创建日期，概要，更改记录，版权等必要信息。
统一使用以下的文件头：// **************************************************************// COPYRIGHT(c)2005, Hislicon Technologies Co, Ltd// All rights reserved.//// IP LIB INDEX : IP lib index just sa UTOPIA_B// IP Name : the top module_name of this ip, usually, is same// as the small ip classified name just as UTOPIA// File name : file_name of the file just as “tx_fifo.v”// Module name : module_name of this file just as “TX_FIFO”// Full name : complete Emglish nme of this abbreviated//// Author : Athor/ID// Email : Author‟s email// Data :// Version : V 1.0////Abstract :// Called by : Father Module//// Modification history// ------------------------------------------------------------------------------------------------------// //// $Log$//// *********************************************************************2. 标准的module 格式(module 整体结构)对于模块的书写采用统一的格式便于项目内部成员的理解和维护，我们用批处理建立了一个MODULE模块，其内容解释如下：●端口定义按照输入，输出，双向的顺序：●模块名、模块例化名统一，例化名前加大写U_以区分（多次例化另加标识），三者关系：文件名：xxx .v (小写)模块名：XXX （大写）例化名：U_XXX (大写)IP 内部所有的模块名都要加IP名或者IP名简称作前缀，如USB_CTRL、USB_TX_FIFO。
verilog generate 例化中的if
一、引言Verilog是一种硬件描述语言（HDL），被广泛用于数字电路的设计和仿真。
Verilog中有许多强大的语法和特性，其中包括generate语句和例化（instantiation）功能。
本文将重点讨论generate语句中的if 条件语句。
二、Verilog generate语句简介1.1 Verilog generate语句Generate语句是Verilog中的一个重要特性，它允许在编译时生成多个实例化的模块或变量，从而实现代码的复用和模块的层次化描述。
1.2 生成多个实例通常情况下，我们需要根据特定的条件生成不同数量的实例。
这时就可以使用generate语句搭配if条件语句来实现灵活的例化功能。
三、Verilog generate语句中的if条件语句2.1 语法格式在Verilog中，generate语句中的if条件语句的语法格式如下：```veriloggenerateif (condition1) begin// 实例化/逻辑1endelse if (condition2) begin// 实例化/逻辑2endelse begin// 实例化/逻辑3endendgenerate```2.2 示例说明上述代码片段中，当condition1满足时，会执行实例化/逻辑1；当condition2满足时，会执行实例化/逻辑2；否则会执行实例化/逻辑3。
通过if条件语句的灵活组合，可以根据不同的条件生成不同的实例化内容，从而实现代码灵活复用。
2.3 注意事项在使用Verilog generate语句中的if条件语句时，需要注意以下几点：- 条件顺序应按照优先级从高到低进行排列，确保最优先的条件先被判断；- 可以使用else if语句来添加更多的条件判断；- 如果所有条件都不满足，会执行最后的else块中的逻辑。
四、实际应用场景根据Verilog generate语句中的if条件语句的特性，我们可以在以下几个方面进行应用：3.1 参数化模块生成通过generate语句和if条件语句，可以轻松地根据不同的参数生成多个实例化的模块，实现模块的参数化设计和复用。
verilog 原语例化语法
verilog 原语例化语法Verilog原语是VerilogHDL中的基本建筑块，用于构建数字电路。
原语的实例化是将原语作为模块进行实例化的过程。
这篇文章将介绍 Verilog 原语实例化语法。
Verilog 原语实例化使用以下语法：<primitive_name> #(<parameter_assignment>) <instance_name> (<port_list>);其中，primitive_name 是要实例化的原语名称，parameter_assignment 是可选的参数分配列表，instance_name 是实例名称，port_list 是端口连接列表。
例如，下面是一个简单的 Verilog 原语实例化代码：and #(.N(2)) and1 (A, B, out);这个代码实例化了一个名为 'and' 的原语，指定了一个名为 'N' 的参数，并将输入端口 A 和 B 连接到该实例的端口，并将输出端口 out 连接到该实例的输出端口。
在实例化多个原语时，可以使用逗号分隔的列表。
例如：and #(.N(2)) and1 (A, B, out1),and #(.N(2)) and2 (B, C, out2);这个代码实例化了两个名为 'and' 的原语，并将它们的输入和输出端口连接到不同的端口。
Verilog 原语实例化可以嵌套在 Verilog 模块或其他原语实例化的内部。
例如：module gate (input A, B, output Y);and #(.N(2)) and1 (A, B, Y);endmodule这个代码定义了一个名为 'gate' 的模块，实例化了一个 'and' 原语，并将其输入端口连接到模块的输入端口，并将其输出端口连接到模块的输出端口。
Verilog语言描述常见电路结构范例(精)
Verilog语言描述常见电路结构范例组合逻辑常见的组合逻辑有:算术逻辑部件、多路选择器、编码器、优先编码器、译码器和比较器等。
逻辑结构控制使用括号可以改变组合逻辑的结构。
虽然EDA工具可以对组合逻辑设计进行重新优化组合,但在Verilog 描述中使用括号可以降低EDA工具的压力,并且减少工具的综合时间。
在下面的例子中,虽然y2和y1的功能是一样的,但y1会使用三级加法器,使用括号的y2只使用二级加法器。
always @ (a1 or a2 or b1 or b2 or c1 or c2 or d1 or d2 beginy1 = a1 + b1 + c1 + d1;y2 = (a2 + b2 + (c2 + d2;end二选一多路选择器下面给出了三种描述2:1 MUX 的方法。
y1是通过条件赋值语句实现的,y2和y3都是通过if语句实现的。
wire y1 = sel1? a1: b1;always @ (a2 or a3 or b2 or b3 or sel2 or sel3 beginy2 = b2;if (sel2 y2 = a2;if (sel3 y3 = a3;else y3 = b3;end四选一多路选择器用Verilog描述4:1 MUX 可以有如下方法: 一个if语句加多个else if从句嵌套if 语句case 语句always @ (a or b or c or d or sel beginif (sel == 2'b00 y = a;else if (sel == 2'b01 y = b;else if (sel == 2'b10 y = c;else y = d;endalways @ (a or b or c or d or sel beginif (sel[1] == 0if (sel[0] == 0 y = a;else y = b;elseif (sel[0] == 0 y = c;else y = d;endalways @ ( a or b or c or d or sel begincase (sel2'b00: y = a;2'b01: y = b;2'b10: y = c;2'b11: y = d;default: y = a;endcaseend八选一多路选择器描述8:1 MUX 最好使用case 语句always @ ( a0 or a1 or a2 or a3 or a4 or a5 or a6 or a7 or sel begin case (sel0: y = a0;1: y = a1;2: y = a2;3: y = a3;4: y = a4;5: y = a5;6: y = a6;7: y = a7;default: y = a0;endcaseend8:3编码器编码器可以将多个离散的信号用编码表示出来,比如3位的编码可以表示8个信号。
Verilog模块的写法
Verilog模块的写法
Verilog是一种硬件描述语言（HDL），主要用于描述数字电路和系统的行为和结构。
以下是一个基本的Verilog模块的写法示例：
module MyModule(input clk, // 时钟输入
input rst, // 复位输入
input [7:0] data_in, // 数据输入
output [7:0] data_out); // 数据输出
reg [7:0] internal_reg; // 内部寄存器
always @(posedge clk or posedge rst) begin
if (rst) begin
internal_reg <= 8'b0; // 复位时将寄存器清零
end else begin
internal_reg <= data_in; // 时钟上升沿时将输入数据存入寄存器
end
end
assign data_out = internal_reg; // 将寄存器数据输出到模块端口
endmodule
这个例子是一个简单的Verilog模块，包含了一个时钟输入和复位输入，一个8位数据输入和8位数据输出。
模块内部有一个8位的寄存器，时钟上升沿时将输入数据存入寄存器，复位时将寄存器
清零。
最后，通过assign语句将寄存器的数据输出到模块的数据输出端口。
这只是一个基本示例，实际的Verilog模块可能包含更多的输入、输出和内部逻辑。
Verilog语言提供了广泛的语法和建模方式，可以灵活地描述各种硬件电路和系统。
verilog代码书写规范
8、 主程序（Main program） always 块中要采用 TAB 缩进的格式，并且 begin-end 不要省略。 主程序中的 if-else
主程序中的 case
9、 模块的例化（Module instance） 模块的例化要采用端口名关联方式，每行只写一个端口，同时也需要对端口进行注释， 格式如下：
Verilog 代码书写规范
写在前面 代码书写规范在团队开发中占据着重要地位， 统一、 有序的命名能大幅减少设计人员之间的 冗余工作， 还可便于团队成员对代码的查错和验证。 但是不要使书写的规范阻碍代码的书写 效率，有些规范并不是硬性的规定，比较的灵活，最重要的是能达到代码书写效率与代码规 范性的平衡。 ——电子系 FPGA 小组 2010 年 11 月 25 日 于北京交通大学 1、 基本原则 顶层模块不含任何逻辑，只包括对底层模块实例化的语句。每一个 Verilog 文件只含有 一个模块，每个模块可含有多个过程块（always、initial 等） ，每一个 always 块只对 一个信号进行赋值。 2、 命名规则 模块名、 信号名应该尽量做到可以表达出其完整的功能， 使程序的阅读者可以见名知意， 名称一般不少于两个字符，而大小写在此不做规定。下面为一些利用标准命名方法定义 的模块名和信号名： module ALU; // Arithmatic Logical Unit module DMI ; //Data Memory Interface module DEC; //Decoder wire CPUMMU_WrReq;// CPU 发送给 MMU 的写请求信号 一些标准形式的缩写： clockclk clearclr resetrst writewr readrd Frequency->Freq Variable->Var setst 在一个工程中如果存在多个不同频率的时钟信号，可在 clk 后面添加相应的频率值以示 区分，例如：wire clk_768MHz;//定义一个 768MHz 的时钟信号 低电平有效的信号命名: 低电平有效的信号后一律加下划线和字母 n，假如未加则视为高有效。 wire rst_n;//低有效的复位信号 wire FifoFull_n;//低有效的 fifo 满标志 3、 注释 勤写注释是好习惯，但这并不意味着每句语句都要写，视情况而定。注释可以分为模块 文件的注释、程序各部分的注释、单条语句的注释。注释全部用英文。关键的语句、不
verilog编写规范_2003
在模块中增加注释 对信号参量、引脚、模块、函数及进程等加以说 明便于阅读与维护 Module 名要用大写标示且应与文件名保持一致 如Module DFF_ASYNC_RST( Reset, Clk, Data, Qout );
模块输出寄存器化 对所有模块的输出加以寄存如图1 使得输出的 驱动强度和输入的延迟可以预 测从而使得模块的综合过程更简单
Modules 顶层模块应只是内部模块间的互连 尽量避免再做逻辑，如不能再出现对reg变量 赋值等 这样做的目的是为了更有效的综合
/* ==============================*\ Filename ﹕ xxxxx.v Author ﹕ Description ﹕ Called by ﹕Top module Revision History ﹕ Revision 1.0 Email ﹕ Company ﹕ Copyright(c) reserved \*================================== */
避免使用LATCH
不完整的if和case语句导致不必要的latch的产生 下面的语句中DataOut会被综合成 锁存器如果不希望在电路中使用锁存器它就是错 误 always @(Cond) begin if (Cond) DataOut <= DataIn end
避免使用门控时钟
等效于
for ( i=0; i<=3; i = i + 1) c[i] = a[i] & b[i]; 可以选择简洁的写法.
避免点到点的例外
verilog 例化语句
verilog 例化语句
嘿，你知道 Verilog 里的例化语句吗？这玩意儿可神奇啦！就好像
搭积木一样，能把各种模块组合起来。
比如说，你有一个加法器模块，这就像是一块特定形状的积木。
然后呢，你通过例化语句，把这个加
法器模块放到你的更大的电路设计中，就像是把那块积木精准地放在
了整个建筑的某个位置上。
想象一下，你正在构建一个超级复杂的电路大厦，而例化语句就是
那个把每一块关键组件放到位的神奇工具。
“哎呀，没有例化语句，那
可怎么把这些模块都安排得妥妥当当呀！”这可不是开玩笑的哟！
在实际操作中，你写例化语句就像是给每个模块贴上一个专属标签，告诉Verilog 编译器：“嘿，这里有个模块，要好好用起来呀！”比如说，你写了这样一句：module_name instance_name (port_mappings); 这就像
是在大声宣布：“这个叫 module_name 的模块，我给它起了个名字叫instance_name ，端口连接就这样啦！”
咱再打个比方，例化语句就像是给电路世界的每个角色安排了一个
特定的角色卡和位置。
没有它，那整个电路世界不就乱套啦？“哇塞，
那可不行呀！”
你看，通过例化语句，你可以轻松地把各种小模块组合成一个超级
强大的电路。
就好像一群小伙伴，各自有着独特的技能，通过合理的
安排和组合，能发挥出巨大的力量。
“这多厉害呀！”
所以说呀，Verilog 的例化语句真的是超级重要的呀！它是构建复杂电路的关键步骤，没有它，很多精彩的电路设计都没法实现呢！你可千万别小瞧它哟！。
verilog语句讲解
verilog语句讲解Verilog是一种基于硬件描述语言的编程语言，用于设计和模拟数字电路。
它支持逻辑门级、寄存器传输级、行为级等多层次的建模方式，并可用于仿真、综合和验证电路。
以下是对Verilog语句的简要讲解：1. 模块声明模块是Verilog设计中的基本单元，模块声明格式如下：module module_name (input input_name, output output_name);其中，模块名module_name是用户定义的字符串，input_name和output_name是模块的输入和输出端口。
模块内的代码块就可以在port的作用下被调用。
2. 数据类型Verilog支持多种数据类型，如位(bit)、字节(byte)、十六进制、整数、实数等。
其中，位(bit)是最基本的数据类型，同时也是最常用的数据类型。
3. 操作符Verilog支持多种操作符，包括算术操作符、比较操作符、位操作符、逻辑操作符等。
如算术操作符包括加、减、乘、除、取余等操作符；比较操作符包括相等、不等、大于、小于等操作符；位操作符包括与、或、异或等操作符；逻辑操作符包括与、或、非、异或等操作符。
4. flow controlVerilog中的流程控制语句包括if、for、while等。
其中，if语句用于实现条件分支，for语句和while语句用于实现循环。
5. 实例化实例化是指将一个模块嵌入到另一个模块中，实例化格式如下：module instance_name (input input_name, outputoutput_name);其中，实例名称instance_name是用户自定义的名称，input_name和output_name是模块的输入和输出端口。
6. 时序建模时序建模是Verilog中非常重要的部分，用于描述数字电路中不同元件之间的时序关系。
时序建模主要有以下几种形式：时钟、时序延迟、模拟延迟等。
verilog的一些固定写法
verilog的一些固定写法Verilog是一种硬件描述语言，用于描述数字电路。
在Verilog 中有一些固定的写法和规范，以下是一些常见的固定写法：1. 模块声明：每个Verilog文件通常以模块声明开始，例如：module module_name (input input1, input input2, output output1);input和output关键字用于声明端口，module_name是模块的名称。
2. 端口声明：在模块声明中，端口通常按照输入和输出分别声明，例如：input input1, input input2;output output1;3. 数据类型声明：Verilog中常见的数据类型包括wire、reg、integer等，这些数据类型用于声明变量的类型和存储方式。
4. 时钟声明：在数字电路中，时钟是非常重要的，通常会使用时钟信号来同步各个部分。
时钟声明通常如下：input wire clk;5. 逻辑运算：在Verilog中，常见的逻辑运算包括与(&)、或(|)、非(!)、异或(^)等，这些逻辑运算符可以用于描述数字电路中的逻辑操作。
6. 连接符号：在Verilog中，连接符号用于连接不同的信号线，常见的连接符号包括逗号(,)和连接运算符({})。
7. 时序建模：Verilog中可以使用一些关键字来描述时序行为，比如always、posedge、negedge等，这些关键字用于描述触发器的行为。
以上是一些Verilog中的固定写法和常见规范，遵循这些规范可以使Verilog代码更加清晰易懂，也更容易被其他人理解和维护。
希望以上回答能够满足你的需求。
Verilog带parameter参数的例化
Verilog带parameter参数的例化当⼀个模块被另⼀个模块引⽤例化时，⾼层模块可以对低层模块的参数值进⾏改写。
这样就允许在编译时将不同的参数传递给多个相同名字的模块，⽽不⽤单独为只有参数不同的多个模块再新建⽂件。
参数覆盖有 2 种⽅式：1）使⽤关键字 defparam，2）带参数值模块例化。
defparam 语句可以⽤关键字 defparam 通过模块层次调⽤的⽅法，来改写低层次模块的参数值。
例如对⼀个单⼝地址线和数据线都是 4bit 宽度的 ram 模块的 MASK 参数进⾏改写：实例//instantiationdefparam u_ram_4x4.MASK = 7 ;ram_4x4 u_ram_4x4(.CLK (clk),.A (a[4-1:0]),.D (d),.EN (en),.WR (wr), //1 for write and 0 for read.Q (q) );ram_4x4 的模型如下：实例module ram_4x4(input CLK ,input [4-1:0] A ,input [4-1:0] D ,input EN ,input WR , //1 for write and 0 for readoutput reg [4-1:0] Q );parameter MASK = 3 ;reg [4-1:0] mem [0:(1<<4)-1] ;always @(posedge CLK) beginif (EN && WR) beginmem[A] <= D & MASK;endelse if (EN && !WR) beginQ <= mem[A] & MASK;endendendmodule对此进⾏⼀个简单的仿真，testbench 编写如下：实例`timescale 1ns/1nsmodule test ;parameter AW = 4 ;parameter DW = 4 ;reg clk ;reg [AW:0] a ;reg [DW-1:0] d ;reg en ;reg wr ;wire [DW-1:0] q ;//clock generatingalways begin#15 ; clk = 0 ;#15 ; clk = 1 ;endinitial begina = 10 ;d = 2 ;en = 'b0 ;wr = 'b0 ;repeat(10) begin@(negedge clk) ;en = 1'b1;a = a + 1 ;wr = 1'b1 ; //write commandd = d + 1 ;enda = 10 ;repeat(10) begin@(negedge clk) ;a = a + 1 ;wr = 1'b0 ; //read commandendend // initial begin//instantiationdefparam u_ram_4x4.MASK = 7 ;ram_4x4 u_ram_4x4(.CLK (clk),.A (a[AW-1:0]),.D (d),.EN (en),.WR (wr), //1 for write and 0 for read.Q (q));//stop simulationinitial beginforever begin#100;if ($time >= 1000) $finish ;endendendmodule // test仿真结果如下：图中黄⾊部分，当地址第⼀次为 c 时写⼊数据 4，当第⼆次地址为 c 时读出数据为 4；可知此时 ram ⾏为正确，且 MASK 不为 3。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
verilog语言例化书写格式
Verilog语言是一种硬件描述语言（HDL），在数字电路设计、逻辑仿真和综合等领域得到广泛应用。
在Verilog中，实例化是将模块实例化为实体的过程，通过实例化可以在设计中重复使用模块并连接各个模块之间的信号。
Verilog语言的例化书写格式如下：
1. 定义模块
首先，在设计中需要定义要实例化的模块。
模块定义包括模块名称、输入输出端口和内部信号。
例如，我们定义了一个名为"example_module"的模块，包含三个输入端口（A、B、C）和一个输出端口（D）：
```verilog
module example_module(A, B, C, D);
input A, B, C;
output D;
// internal logic
endmodule
```
2. 实例化模块
在设计中需要使用该模块时，可以进行实例化。
实例化的格式为：模块名称实例名称 ( .端口名称(信号名称), ... )；
例如，我们使用上述定义的"example_module"模块进行实例化，假设实例名称为"example_inst"，连接的信号为A、B、C、D，实例化代码如下：
```verilog
example_module example_inst(
.A(signal_A),
.B(signal_B),
.C(signal_C),
.D(signal_D)
);
```
在上述实例化代码中，通过"."符号将信号与端口进行连接。
例如，信号signal_A将与输入端口A连接起来。
3. 内部信号的连接
在实例化模块时，还可以直接将内部信号连接到其他信号上。
例如，我们在实例化时，将一个内部信号internal_signal直接连接到另一个信号output_signal上：```verilog
example_module example_inst(
.A(signal_A),
.B(signal_B),
.C(signal_C),
.D(output_signal)
);
assign internal_signal = output_signal;
```
通过上述的例化书写格式，我们可以在Verilog设计中有效地实例化模块，并连接各个模块之间的信号。
这样可以提高设计的可重用性和灵活性，使工程师能够更加方便地设计和验证复杂的数字电路。
