保护元器件选型说明 (2)
电子行业中的电子元器件选型与应用技巧
电子行业中的电子元器件选型与应用技巧在电子行业，电子元器件的选型与应用技巧至关重要。
合理的选型可以提高电子产品的性能和稳定性，同时也可以节约成本。
本文将介绍一些电子元器件选型的基本原则和一些常见的应用技巧。
一、电子元器件选型的基本原则1. 功能需求：首先要确定电子产品的功能需求，包括输入输出、信号传输、功耗、工作温度等要求，以便选择相应的电子元器件。
2. 特性和参数：了解不同电子元器件的特性和参数，比如电压、电流、频率、阻抗等，根据产品设计要求选择合适的元器件。
3. 可靠性和寿命：考虑产品的使用环境和工作寿命要求，选择具有高可靠性和长寿命的电子元器件，以提高产品的稳定性和耐久性。
4. 成本和供应链：综合考虑电子元器件的价格和供应链的稳定性，选择性价比高的元器件，并确保供应链的可靠性，避免因元器件供应问题导致产品生产延误。
5. 材料和封装：了解不同材料和封装对产品性能的影响，选择适合产品需求的材料和封装类型。
二、常见电子元器件的选型与应用技巧1. 电阻器：电阻器是电子电路中常用的被动元件，用于限制电流、分压、匹配阻抗等。
选型时要考虑电阻值、功率、精度和温度系数等参数，根据电路要求选择合适的电阻器。
在应用中，要注意电阻的功耗和热量排放，选择适当的散热措施。
2. 电容器：电容器用于储存电荷、支持电压、滤波和耦合等。
选型时要考虑电容值、电压容量、耐压、损耗和温度系数等参数，选择适合的电容器。
在应用中，要注意电容器的极性和工作温度范围，避免超出其额定参数。
3. 电感器：电感器常用于滤波、防干扰和能量储存等。
选型时要考虑电感值、电流容量、品质因数和温度系数等参数，选择适合的电感器。
在应用中，要注意电感器的磁场干扰和电磁耦合问题，选择合适的布局和屏蔽措施。
4. 二极管：二极管用于整流、保护、开关和信号检测等。
选型时要考虑二极管的最大反向电压、最大正向电流、导通压降和频率响应等参数，选择适合的二极管。
在应用中，要注意二极管的反向电压和热稳定性，避免过载和过热问题。
电子元器件选型技术手册
电子元器件选型技术手册一、引言随着现代科技的快速发展，电子产品的普及已成为人们生活的重要组成部分。
而电子元器件，则作为电子产品中的重要核心，其选型技术成为了电子工程师必备的技能之一。
本手册将介绍电子元器件选型的基本原则、常见元器件的选型要点以及选型注意事项，帮助读者在电子元器件选型过程中获得更准确、高效的结果。
二、电子元器件选型的基本原则1. 了解产品需求：在进行电子元器件选型之前，首先要充分了解产品的功能需求、工作环境、电气特性等信息。
只有清楚了解产品需求，才能更好地找到适合的元器件。
2. 研究元器件规格：查阅元器件的规格书，了解元器件的电气参数、尺寸、频率响应等特性，并与产品需求进行对比，筛选出合适的元器件。
3. 鉴别元器件品质：元器件品质直接影响产品的可靠性和性能，因此要选择有口碑、信誉好的供应商，并注意元器件的认证标准和质量保证体系。
4. 市场价格考量：在选型过程中，除了关注元器件性能，还要考虑市场价格因素。
价格较高的元器件不一定就是最适合的选择，需要在性能与成本之间做出权衡。
5. 相关支持与服务：关注供应商提供的技术支持、售后服务等方面，尤其是在产品设计和调试阶段，供应商的专业支持可以帮助解决问题，提高工作效率。
三、常见元器件的选型要点1. 电阻器的选型要点a. 需要确认电阻值、功率、偏差等要求。
b. 根据工作环境及可靠性需求选择焊接方式和封装形式。
c. 根据电路特性选择合适的温度系数。
d. 注意电阻器的温升及功率因数等参数。
e. 考虑体积、重量以及成本等因素。
2. 电容器的选型要点a. 根据电容值、容差、工作电压等参数进行筛选。
b. 选择合适的封装形式和结构类型，如电解电容、陶瓷电容等。
c. 根据工作温度和频率范围选择合适的电容器系列。
d. 注意电容器的损耗因子、漏电流等参数。
3. 二极管的选型要点a. 根据工作电压、最大正向电流等参数选择适合的二极管类型。
b. 根据反向恢复时间、开关速度等参数选择合适的用途。
电子元器件选型与可靠性应用(印刷稿)全篇
18
机柜温升计算
△ T= 0.05 Q/V
Q：机柜内的散热功率（W） V：风机的体积流量（m3/min） 基于机柜内耗散功率均匀分布的前提。
V=3.16 Q / △T
19
半导体制冷
• 冷却功能模块的电功率≤冷却功率*（3-6%）； • 适用于器件和仪器仪表的冷却，大功率散热慎用。
49
• 聚苯乙烯电容器： 1. 优点：额定DC电压范围宽，从几百到数千伏；精度可达5‰；绝
缘电阻高，一般在10000MΩ以上。高频损耗小，电容量稳定； 2. 缺点：工作温度范围不宽，上限为+75℃。
• 聚苯乙烯薄膜电容： 1. 优点：介质损耗小，绝缘电阻高，温度特性和容量稳定性优于涤
纶电容器，可取代部分电解电容器，性能优于电解电容。体积小， 容量大。 2. 缺点：工作电压低，DC电压40V；温度系数大； 3. 适用场合：高频电路。
2.1 外购件规格书 2.2 器件在产品生命周期不同阶段的
注意事项
35
2.1 器件文档要素组成
• 供货商指定为生产商； • 指标齐全（Esp. 工艺选项）
外购件规格书示例（电机）.pdf
36
2.2 器件在产品生命周期不同阶段的注意事项
37
3、元器件选型
3.1 电子元器件的选型基本原则 3.2 无源元件（电阻、电容、电感、接插件） 3.3 二极管/三极管 3.4 晶振 3.5 散热器件 3.6 数字IC 3.7 电控光学器件（光耦、LED） 3.8 AD/DA 及 运放 3.9 电控机械动作器件 3.10 能量转换器件（开关电源、电源变换芯片、变压器） 3.11 保护器件（保险丝、磁环磁珠、压敏电阻、TVS管等）
高低压一、二次回路元器件的选型、原理及作用
高低压一、二次回路元器件的选型、原理及作用一、高压回路电气设备1．负荷开关接通和断开导电回路，负荷开的容量较大。
有一定的灭弧装置，能切断较小的负荷电流，能形成一个明显的断开点。
2．隔离开关接通和断开导电回路，负荷开的容量较大。
但是没有灭弧装置，不能直接切断负荷电流，更不能切除故障电流，确能形成一个明显的断开点。
3．高压真空断路器接通和断开导电回路，负荷开的容量较大。
有很强的灭弧装置，能直接切断负荷电流和故障电流，起到了一定的保护功能。
4．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电流。
5．电压互感器（PT）利用电磁感应原理将大电压转换成小电压（100V），保证了人为直接测量电压的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电压。
二、低压回路电气设备1．刀闸（QS）接通和断开导电回路，作用是能形成一个明显的断开点。
2．空气开关（QF）接通和断开导电回路，作用是短路保护，能快速的切除故障电路。
3．接触器（KM）接通和断开导电回路，作用是实现远程控制电路，具有欠压和失压保护功能。
4．热继电器（FR）在低压电路中起过载保护功能5．电流互感器（CT）利用电磁感应原理将大电流转换成小电流（5A或1A），保证了人为直接测量电流的安全性。
主要是给保护、计量、测量等回路提供可靠的安全电流。
三、低压回路的元器件的选型1．刀闸（QS）：〉1.5Ie2．空气开关（QF）1.5Ie～2.5Ie3．接触器（KM）1.5Ie～2.5Ie4．热继电器（FR）0.9Ie～1.5Ie5．电流互感器（CT）1.2Ie～1.8Ie四、常见故障处理1．刀闸①．刀闸把手合不到。
原因分析：a.调整刀闸拉杆螺帽至合适的位置b.调整刀闸动触头连接转轴螺栓至合适的位置②．刀闸动静触头过热。
原因分析：a.清除动静触头的接触面氧化层，并涂一层导电膏b.调整刀闸动静触头压力至合适的位置2．空气开关①．空气开关不能合闸。
电子元器件的选型与使用
电子元器件的选型与使用电子元器件是电子设备中不可或缺的组成部分，它们承担着信号传输、能量转换、控制等任务。
正确选配和使用电子元器件，能够提高电子设备的性能和可靠性。
下面将介绍电子元器件的选型与使用的步骤和注意事项。
一、了解电子元器件的分类和特性1.1 电阻、电容、电感等被动元器件：了解其基本原理、特性和参数。
1.2 晶体管、集成电路等有源元器件：了解其工作原理、类型和应用范围。
1.3 功率器件、传感器等特殊用途元器件：了解其特殊功能和注意事项。
二、根据设计需求选择适当的电子元器件2.1 确定电子设备的功能和性能要求。
2.2 根据功能需求，选择合适的被动元器件，如电阻、电容和电感等。
2.3 根据信号处理、功率放大等需求，选择适当的有源元器件，如晶体管和集成电路等。
2.4 根据特殊用途和环境条件，选择特殊用途元器件，如功率器件和传感器等。
三、考虑电子元器件的参数和性能3.1 电阻、电容的阻值、容值和精度等参数。
3.2 电感的电感值、电阻值和频率特性等参数。
3.3 晶体管的最大功率、最大电流和频率特性等参数。
3.4 集成电路的工作电压、功耗和速度等参数。
3.5 功率器件的最大功率、最大电流和散热特性等参数。
3.6 传感器的测量范围、精度和稳定性等参数。
四、考虑电子元器件的封装和安装方式4.1 了解不同封装类型的优缺点，如贴片、插孔、DIP等。
4.2 根据设备尺寸和可靠性要求，选择适当的封装类型。
4.3 考虑焊接方式和焊接工艺，如手工焊接、波峰焊接等。
五、进行电子元器件的试验和验证5.1 验证电子元器件是否符合设计要求。
5.2 进行电子元器件的参数测试和性能测试。
5.3 根据测试结果，评估电子元器件是否满足设备要求。
六、按照规范使用和维护电子元器件6.1 遵守元器件的使用、储存和运输规范。
6.2 定期检查电子设备中的元器件是否正常工作。
6.3 防止元器件受到静电、高温、湿度等不良环境的影响。
6.4 注意保护电子元器件的引脚、封装和焊接质量。

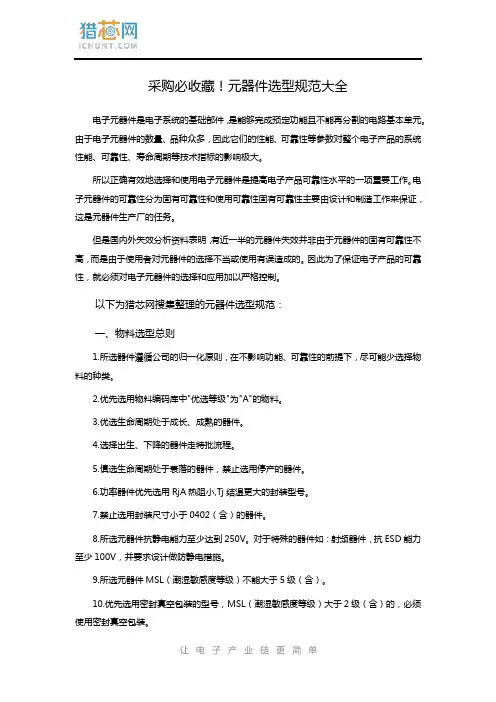

采购必收藏!元器件选型规范大全
采购必收藏！元器件选型规范大全电子元器件是电子系统的基础部件，是能够完成预定功能且不能再分割的电路基本单元。
由于电子元器件的数量、品种众多，因此它们的性能、可靠性等参数对整个电子产品的系统性能、可靠性、寿命周期等技术指标的影响极大。
所以正确有效地选择和使用电子元器件是提高电子产品可靠性水平的一项重要工作。
电子元器件的可靠性分为固有可靠性和使用可靠性固有可靠性主要由设计和制造工作来保证，这是元器件生产厂的任务。
但是国内外失效分析资料表明，有近一半的元器件失效并非由于元器件的固有可靠性不高，而是由于使用者对元器件的选择不当或使用有误造成的。
因此为了保证电子产品的可靠性，就必须对电子元器件的选择和应用加以严格控制。
以下为猎芯网搜集整理的元器件选型规范：一、物料选型总则1.所选器件遵循公司的归一化原则，在不影响功能、可靠性的前提下，尽可能少选择物料的种类。
2.优先选用物料编码库中"优选等级"为"A"的物料。
3.优选生命周期处于成长、成熟的器件。
4.选择出生、下降的器件走特批流程。
5.慎选生命周期处于衰落的器件，禁止选用停产的器件。
6.功率器件优先选用RjA热阻小,Tj结温更大的封装型号。
7.禁止选用封装尺寸小于0402（含）的器件。
8.所选元器件抗静电能力至少达到250V。
对于特殊的器件如：射频器件，抗ESD能力至少100V，并要求设计做防静电措施。
9.所选元器件MSL（潮湿敏感度等级）不能大于5级（含）。
10.优先选用密封真空包装的型号，MSL（潮湿敏感度等级）大于2级（含）的，必须使用密封真空包装。
11.优先选用卷带包装、托盘包装的型号。
如果是潮湿敏感等级为二级或者以上的器件，则要求盘状塑料编带包装，盘状塑料编带必须能够承受125℃的高温。
12.对于关键器件，至少有两个品牌的型号可以互相替代，有的还要考虑方案级替代。
13.使用的材料要求满足抗静电、阻燃、防锈蚀、抗氧化以及安规等要求。
plc控制柜电气元器件选型标准
在现代工业自动化控制系统中，PLC（可编程逻辑控制器）的应用已经越来越广泛。
而作为PLC控制系统的核心部分，控制柜中的电气元器件选型标准显得异常重要。
对于工程师来说，如何选择合适的电气元器件，既能满足系统的性能需求，又能保证系统的可靠性和安全性，是一个极具挑战性的任务。
1. 选型原则在进行PLC控制柜电气元器件选型时，首先要遵循一些基本的原则。
应该根据系统的功能和性能需求来确定元器件的类型和规格，以确保其能够稳定可靠地工作。
还需要考虑元器件的品牌和质量，选择具有良好信誉和质量保证的厂家，以提高系统的整体可靠性。
2. 电源元器件选型在PLC控制柜中，电源元器件的选型尤为重要。
首先要考虑的是电源的额定功率和输入电压范围，以确保其能够满足整个系统的电能需求。
还需要考虑电源的稳定性和功率因素，以及其对系统其他设备的影响。
3. 信号元器件选型在PLC控制系统中，信号元器件的选型也是至关重要的。
输入/输出模块、传感器、执行器等设备的选型需要根据系统的控制信号类型、数量和传输距离来确定，以确保信号的准确传输和可靠控制。
还需要考虑信号的稳定性和抗干扰能力，以及其对系统性能的影响。
4. 保护元器件选型在考虑PLC控制柜中的电气元器件选型时，还要特别注意保护元器件的选择。
过载保护器、短路保护器、漏电保护器等设备的选型需要根据系统的安全性和可靠性需求来确定，以确保系统在故障情况下能够及时切断电路，保护设备和人员的安全。
总结回顾在选择PLC控制柜中的电气元器件时，需要综合考虑系统的功能需求、性能要求、可靠性和安全性等因素，遵循一定的选型原则，选择合适的电源元器件、信号元器件和保护元器件，从而确保整个系统能够稳定可靠地工作。
个人观点作为一名工程师，在进行PLC控制柜电气元器件选型时，我认为需要充分了解系统的工作环境和工作条件，综合考虑各种因素，选择合适的电气元器件，以确保系统的高性能、高可靠性和高安全性。
还需要不断学习和更新选型标准，跟上行业的最新发展和技术变化，为系统的升级和改造提供可靠支持。
常用元器件选型指南
常用元器件选型指南在电子产品的设计和制造过程中，元器件的选择是至关重要的。
合适的元器件能够确保产品的性能稳定和可靠性，同时也对成本和制造周期产生重要影响。
以下是一些常用元器件的选型指南，帮助您在设计中做出明智的选择：1.电容器电容器用于储存和释放电荷，是电子电路中常见的元器件。
在选型时，需要考虑以下几个方面：-容值：根据电路需求选择合适的容值，一般应预留一定的余量。
-电压等级：应该选择比电路中最高电压高一些的电容器，以确保电容器能够正常工作。
-介质类型：有钽电解、铝电解、陶瓷等不同的介质可供选择，根据应用场景来决定。
-ESR：等效串联电阻，选择较低的ESR可提高电容器的效果。
2.电阻器电阻器用于限制电流、分压等功能。
在选型时应考虑以下几个方面：-阻值：根据电路需求，选择适当阻值的电阻器。
-功率：根据电阻器在电路中的功率消耗来选择适当的功率等级。
-精度：高精度电路应选择精度较高的电阻器。
-温度系数：选择温度系数较小的电阻器。
3.二极管二极管是允许电流在一个方向上流动的器件，具有整流和开关功能。
在选型时需考虑以下几个方面：-正向电压降：根据电压降的大小选择适当的二极管。
-最大正向电流：根据电路中的最大电流来选择合适的二极管。
-反向损耗：选择反向损耗较小的二极管可提高效率。
- 反向恢复时间(Trr)：根据需求选择反向恢复时间较短的二极管。
4.三极管三极管广泛应用于放大、开关和稳压等电路中。
在选型时需考虑以下几个方面：-集电极最大电压：选择比电路中最大电压高一些的三极管。
-集电极最大电流：根据电路中的最大电流来选择合适的三极管。
-功率：根据三极管在电路中的功率消耗来选择适当的功率等级。
-增益：根据电路需求选择合适的放大倍数。
5.微控制器微控制器是一种高度集成的芯片，包含了中央处理器、内存、输入/输出接口等功能。
在选型时需考虑以下几个方面：-存储空间：根据应用需求选择合适的存储空间。
-处理器性能：根据应用需求选择合适的处理器速度和性能。
电气设计元器件如何选型
电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。
电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。
④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。
⑤脱扣器的额定电流≥线路的计算电流。
⑥欠电压脱扣器的额定电压=线路的额定电压。
断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。
一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。
第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。
母联断路器宜设过载长延时、短路短延时保护。
第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。
2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。
3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。
上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。
4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。
5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。
电气元器件的选型规则
电气元器件的选型规则电气控制元器件基本上属于低压控制电器，且种类繁多，主要在主电路和控制电路中使用，构成电气控制系统。
电气控制系统不仅满足生产与工艺要求，还要保证设备长期安全可靠、无故障工作，因此保护环节是至关重要的。
保护环节涉及到的有短路保护、过电流保护、过载保护、零电压和欠压保护、弱磁保护。
电气元件按动作作原理分1、手动电器有刀开关、断路器、控制按钮、行程开关等。
2、自动电器有接触器、继电器、电磁阀等。
电气元件按工作原理分1、电磁式电器：接触器、各种类型的电磁继电器。
2、非电量控制电器：如速度继电器、温度继电器等。
电气按用途分1、低压配电器2、低压控制器3、低压主令电器4、低压保护电器5、低压执行电器。
断路器作用：能实现短路、过载、失压保护，通常用作电源总开关。
选用：根据电气回路的电源种类、电压等级、电机额定电流/功率进行综合选择。
熔断器作用：用于电路保护。
选用：根据电气回路电源种类、电压等级进行选择。
接触器作用：频繁接通和分断带有负载的主电路或大容量控制电路，实现远距离自动控制。
选用：根据电气回路中负载电流种类进行选择。
热继电器作用：主要作为电机等负载的过载保护。
选用：热继电器的额定电流不小于负载额定电流、启动不频繁，保证热继电器工作过程不产生误动作，对三角形接法负载应用断相保护装置的热继电器，负载工作时长，注意热继电器的允许操作频率。
电气元件有很多，要是一一介绍恐怕够写一本书了。
我们就先了解一下常用的电器元件吧。
一、主令元件、辅助元件电气元件从控制作用可分为主令元件和辅助元件。
主令元件主要有：断路器、熔断器、接触器、热继电器、变压器、互感器、电抗器等；辅助元件主要有：按钮、继电器、指示灯、端子、节点（接触器、热继电器、时间继电器的辅助接点）等。
其中我们最经常用到的、最常见的有八种：断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关、行程开关。
这八种是电气控制回路中最常见到的。
常见电子元件选型方法解析
电子元器件选型目录一、集成电路 (1)二、二极管 (1)三、功率MOS (2)四，三极管 (3)五，电解电容 (3)六，瓷片电容 (4)七，薄膜电容 (4)八，电阻 (5)九，磁性元件 (6)十，金属氧化物压敏电阻MOV (6)十一，印刷电路板 (7)十二，保险丝 (7)十三，光耦 (8)电子元器件选型主要注意的几个参数和标准，大家可以参考一下，这些都是比较保守的值，在实际使用中还可以根据需要适当提高。
一、集成电路因为集成电路的复杂性和保密性，一般我们只能根据半导体结温来推断集成电路的可靠性了。
我们通常规定：1，最大工作电压，不超过额定电压80%2，最大输出电流，不超过额定电流75%3，结温，最大85摄氏度，或不超过额定最高结温的80%二、二极管二极管种类繁多，特性不一。
故而，有通用要求，也有特别要求：通用要求：长期反向电压<70%～90%×VRRM（最大可重复反向电压）最大峰值反向电压<90%×VRRM正向平均电流<70%～90%×额定值正向峰值电流<75%～85%×IFRM正向可重复峰值电流对于工作结温，不同的二极管要求略有区别：信号二极管< 85～150℃玻璃钝化二极管< 85～150℃整流二极管和快恢复、超快恢复二极管（<1000V）<85～125℃整流二极管和快恢复、超快恢复二极管（≥1000V）<85～115℃肖特基二极管< 85～115℃稳压二极管（<0.5W）<85～125℃稳压二极管（≥0.5W）<85～100℃Tcase(外壳温度)≤0.8×Tjmax-2×θjc×P，2×θjc×P<15℃，θjc是从结到壳的热阻，P是功率损耗。
这是一个可供参考的经验值。
这里很多指标给的是个范围，因为不同的可靠性要求和成本之间有矛盾。
电气选型指南
电气元器件选型指南1.隔离开关1.作用：触头间又符合要求的绝缘距离和明显的断开标志，能承载正常回路电流及在规定时间内异常条件（短路）下的电流的开关设备。
2.注意：隔离开关没有灭弧装置，必须在电路在断路器断开的情况下操作隔离开关。
3.额定电压：回路电压1.2倍4.额定电流：大于最大负荷电流的1.5倍2.熔断器1.过载保护和短路保护，电流过大使温度上升然后熔断。
2.优点：限流性好，分段能力高。
3.缺点：熔断后需更换，对于三相电机一相熔断会导致两相运行，其次一般要带开关的组合。
4.选型：如果是熔断器一个组合的保护，前一阶比后一阶额定电流的1.6倍，熔断时间3倍左右。
照明电路的话只要大于等于额定电流即可，但是多台电机电路的话一般是大于1.5-2.5倍。
3.断路器1.过载，短路，欠电压保护，用作不频繁的起动。
2.选型：额定电压大于或等于工作电压，额定电流大于等于负载电流，电流不能选太大的。
3.其他：电动机断路器一般用来保护电机，可自动调节。
4.电动机保护断路器（马达空开）1.作用：断路器和热继电器的综合体。
2.选型：额定电流按1.1-1.3倍就可以3.好处：添加触点，反馈PLC信号出现故障。
电流可调4.计算：一般380V的电机，一个kw等于2A，7.5kw的两极大约15A。
5.接触器1.用于频繁的接通和断开交直流电。
2.结构：1.触头2.电磁系统3.灭弧系统3.注意：它不同于手动开关，它具有手动切换功能，又具有失压功能。
因为它有一定过载能力，所以它不据有短路和过载保护，一般线路前端需要配备断路器。
主要用途控制电机。
4.电压：满足额定电压即可5.电流：380V时一般是2.0倍负载电流。
因为接触器的通断能力大概是1.5到10倍电流，此时开关闭合不会造成触点熔焊，能够正常断开和灭弧。
6.操作频率：具体看型号。
6.热继电器1.作用：实现电机的过载保护。
2.原理：由流入热元件的电流产生热量，使有不同的膨胀系数的双金属片发生形变，当形变达到一定距离时，就推动连杆动作，使控制电路断开，从而使接触器失电，主电路断开，实现电动机的过载保护。
电器元件选型说明
电气元器件选型
为了与工程销售人员很好的沟通，避免合同上出现差异，现把正昌电控主要电气元器件选型及注意事项明示如下：
一、模拟屏
1）PVC丝网印刷彩色模拟屏
2）马赛克模块彩色模拟屏（价格比PVC贵一倍）
注意：中、小型规模的工程，强弱电做在一起，模拟屏做在MCC柜门盖上。
（有的的工程合同上强弱电分开，材料浪费）
二、MCC柜
1）非标柜；2）国标GGD；3）抽屉柜（价格贵）
三、空气开关、交流接触器
1)全部采用进口产品选用西门子(价格昂贵);
2)15KW以下采用西门子或施耐特,15KW以上采用国产大中型企业产品;
3)全部采用国产大中型企业产品：如正泰、德力西、等;
四、按钮：日本进口NKK系列
五、工控机：研祥或研华工控
六、可编程控制器
欧姆龙（最佳选择）、西门子、施耐特、AB公司、三菱
七、上位软件
组态王、美国INTOUCH8.0、RSVIEW、西门子WCC、
八、变频器：艾默生
九、桥架：标准T型桥架
十、电缆：
1）普通电缆：VV型；2）铠装电缆：VV22型；3）普通BVR电线。
常用电器元器件选型断路器,接触器,熔断器,变压器,热继电器及依据
3
常用电气元件及选型依据
主要介绍以下电器的作用，分析电路分析进行选型
1.隔离开关 2.熔断器 3.断路器 4.接触器 5.热继电器 6.电流互感器 7.电压互感器 8.电流传感器 9.电压传感器 10.电抗器
4
1.隔离开关
隔离开关即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志；在合位置时，能承 载正常回路条件下的电流及在规定时间内异常条件（例如短路）下的电流的开关设备。 主要作用：断开无负荷的电流电路.使所检修的设备与电源有明显的断开点，以保证检修人员的安全 ,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流，所以必须在电路在断路器断开电路的 情况下才可以操作隔离开关。 隔离开关选型： （1）额定电压：额定电压=回路标称电压*1.2/1.1 倍 （2）额定电流：额定电流标准值应大于最大负荷电流的150%。 （3）额定热稳定电流：大于系统短路电流的额定热稳定电流值 低压隔离开关型号：HD、HS系列隔离开关，HR系列熔断时式隔离开关 。
常用电器元器件选型断路器，接触 器，熔断器，变压器，热继电器及 依据
主要电气元件的作用
电气名称 刀开关
转换开关 断路器 熔断器 讲解大纲
接触器
主要品种
大电流刀开关 熔断器式刀开关 开关板用刀开关 负荷开关
组合开关 换向开关
框架式（万能式）断路器 塑料外壳式断路器 限流式断流器 漏电保护断路器
有填料熔断器 无填料熔断器 快速熔断器 自复熔断器
一 般 用 途 外形尺寸小，复式脱扣，按钮操作，板前接线。作为电动机及其它用电设备的过
7
DZ5 塑壳式 载和短路保护用，亦可作为不频繁操作的小容量电动机的直接起动用
8
DZ10
一般用 塑壳式
开关电源各个元器件设计
很全的开关电源各个元器件--计算/选型开关电源元器件选型—保险丝第一个安规元件—保险管1作用：安全防护。
在电源出现异常时，为了保护核心器件不受到损坏。
2技术参数：额定电压V、额定电流I、熔断时间I^2RT。
3分类：快断、慢断、常规1、0.6为不带功率因数校正的功率因数估值2、Po输出功率3、η 效率（设计的评估值）4、Vinmin 最小的输入电压5、2为经验值，在实际应用中，保险管的取值范围是理论值的1.5~3倍。
6、0.98 PF值开关电源元器件选型—热敏电阻NTC的作用NTC是以氧化锰等为主要原料制造的精细半导体电子陶瓷元件。
电阻值随温度的变化呈现非线性变化，电阻值随温度升高而降低。
利用这一特性，在电路的输入端串联一个负温度系数热敏电阻增加线路的阻抗，这样就可以有效的抑制开机时产生的浪涌电压形成的浪涌电流。
当电路进入稳态工作时，由于线路中持续工作电流引起的NTC发热，使得电阻器的电阻值变得很小，对线路造成的影响可以完全忽略。
NTC的选择公式对上面的公式解释如下：1. Rt 是热敏电阻在T1温度下的阻值；2. Rn是热敏电阻在Tn常温下的标称阻值；3. B是材质参数；(常用范围2000K~6000K)4. exp是以自然数e 为底的指数（e =2.{{71828:0}} ）；5. 这里T1和Tn指的是K度即开尔文温度，K度=273.15(绝对温度)+摄氏度. 开关电源元器件选型—压敏电阻压敏电阻的作用1、压敏电阻是一种限压型保护器件。
利用压敏电阻的非线性特性，当过电压出现在压敏电阻的两极间，压敏电阻可以将电压钳位到一个相对固定的电压值，从而实现对后级电路的保护。
2、主要作用：过电压保护、防雷、抑制浪涌电流、吸收尖峰脉冲、限幅、高压灭弧、消噪、保护半导体元器件等。
3、主要参数有：压敏电压、通流容量、结电容、响应时间等。
4、压敏电阻的响应时间为ns级，比空气放电管快，比TVS管（瞬间抑制二极管）稍慢一些，一般情况下用于电子电路的过电压保护其响应速度可以满足要求。
一文解读电路保护的类型及选型要点
一文解读电路保护的类型及选型要点
电路保护器件就是为电路和电子元器件提供防护的被动元件。
电路保护主要是保护电子电路中的元器件在受到过压、过流、浪涌、电磁干扰等情况下不受损坏。
作为电子工程师必不可少的就是跟电子元器件打交道，其中也少不了为客户提供防护方案设计、整改以及电路保护器件选型建议。
但是在为客户提供方案及选型建议前，工程师自己首先要清楚客户的产品需要哪种防护，防护的重点是以过流为主？过压为主，还是在防雷限压的基础上要兼顾静电放电。
以下是FAE工程师整理的几种常见的电路保护类型及过压过流防护器件选型要点。
电路保护的几种常见类型
1.过流保护（over current）
是当电流过大时自动断电，防止电路与案件因超过额定电流而造成的损坏。
2.过压保护（Over-Voltage Protection）。
电路中如何选择最佳的电路保护器件
电路中如何选择最佳的电路保护器件
电路保护主要是保护电子电路中的元器件在受到过压、过流、浪涌、电磁干扰等情况下不受损坏，电路保护器件则是为产品的电路及芯片提供防护的，确保在电路出现异常的情况下，被保护电路的精密芯片、元器件不受损坏。
过压、过流、浪涌、电磁干扰、静电放电等一直是电路保护的重点，因此，市场中的主流电路保护器件也是以防雷/过压/过流/防静电等为主，常见的保护器
件有气体放电管、固体放电管、瞬态抑制二极管、压敏电阻、自恢复保险丝以及ESD静电二极管等。
工程师在选型的时候如何才能选择最佳的电路保护器件呢?
1.你要知道你想要防止的损害是什么，许多时候设计工程师会向硕凯电
子咨询有关浪涌保护器件的问题，但他们却不知道想要避免造成什么损害，因此，你必须做的第一件事是确定要防止直接的雷击、二次冲击(如IEC61000-4-5 标准描述)，还是静电放电(如IEC61000-4-2标准描述)。
一旦做出决定，你就可以选择合适的电路保护器件了。
2.决定当故障情况出现时你想要什么结果。
例如，你希望在运行时能够
耐受故障情况，并在故障情况发生期间和之后保持运作;仅仅在关断时才耐受故障情况，然后在下
一次装置上电时进入运作;或者提供保护使装置安全地失效，并在失效结束之后不需要进行运作?你所选择的电路保护器件是取决于这些问题的答案。
3.对于什么是“正常”和“异常”的运行情况，我们需作出合理设想，例如，你无法选用一个在6A下动作的过流保护器件，而期望你的设计在5.99999A下正常运作，这根本就没有足够的余量。
如果你的设计在正常运行情况下消耗
6A电流，你必须选用一个在8A或更高电流下动作的过流保护器件PTC自恢。
TVS管选型指导
TVS管选型指导1.1T VS瞬态电压抑制二极管原理应用特性TVS—瞬态电压抑制器的简称，英文全称TransientVoltageSuppressorDiode。
TV是一种二极管形式的限压型过压保护器件。
当TVS的两极受到反向瞬态高能量冲击时，它能以10-12秒量级的速度将其两极间的高阻抗变为低阻抗，吸收高达数千瓦的浪涌功率，使两极间的电压箝位于一个预定值，有效地保护电子线路中的精密元器件免受浪涌脉冲的损坏。
它的特点响应速度快(1ps)、瞬态功率大、漏电流低、击穿电压偏差小(5%)、箝位能力强TVS表）、共模/TVS●●●TVSTVS在正常工作状态下1.2TTVS要参数图2.双向TVS管V-I特性曲线图3.单向TVS管V-I特性曲线说明：●V BR：崩溃电压@IT-TVS瞬间变为低阻抗的点●V RWM：维持电压-在此阶段TVS为不导通之状态●V C：钳制电压@Ipp-钳制电压约略等于1.3*VBR●V F：正向导通电压@IF-正向压降●I D：逆向漏电流＠VRWM●I T：崩溃电压之测试电流●I PP：突波峰值电流●I F：正向导通电流1.2.1最大箝位电压Vc--Clampingvoltage@Ipp当持续时间为20mS的脉冲峰值电流IPP流过TVS时，脉冲电压通过ESD保护器件后所被箝位，在其两端出现的最大峰值电压即为VC。
VC和IPP反映了TVS的浪涌抑制能力。
PESD5V0L2BT在Ipp为1A时Vc为10V，如果1000V的瞬间干扰信号经过PESD5V0L2BT，线上电压将被箝位在10V左右。
1.2.2）VRWMVBR，以便VRWM 的。
1.2.3TVSV是TVS最小的击穿电压，在25℃时，低于这个电压TVS是不会发生雪崩的。
当TVS流过规BR。
定的1mA电流(IR)时，加于TVS两极的电压为其最小击穿电压VBR为了满足IEC61000-4-2国际标准，TVS二极管必须达到可以处理最小8kV(接触)和15kV(空气)的ESD冲击，有的半导体生产厂商在自己的产品上使用了更高的抗冲击标准。
