(推荐)消防给水系统超压和泄压阀的设置
消防给水系统超压和泄压阀的设置
消防给水系统超压和泄压阀的设置集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]消防给水系统超压和泄压阀的设置（1）消防给水泵系统为什么会超压？a.火灾初期或系统试验时，在小流量工况下工作。
b.系统竖向按静压分区，消防水泵启动后因动压超压。
c.消防泵从室外管网直接吸水，外网水压大大高于计算时的最低水压。
d.停泵水锤造成系统超压。
e.采用减压阀竖向分区时，因减压阀失灵导致系统超压。
f.消防车通过水泵接合器串联供水，因消防车供水压力大于系统工作压力引起超压。
为防止超压对系统造成危害，一般在水泵出水管上设置安全阀、泄压阀。
泄压阀工作原理图（3）泄压阀的技术参数公称直径：DN50～600mm公称压力：1.0MPa、1.6MPa、2.5MPa阀体材质：铜、灰铸铁、球墨铸铁选择泄压阀时，其口径允许比系统主管道小一档至二档。
如主管道为DN125及以下时，宜小一档；DN150及以上时，小一档或二档。
泄压阀的公称压力等级应与出水管上阀门的压力等级一致。
系统工作压力小于1.0MPa，可选用1.0MPa的泄压阀；1.0MPa而小于1.6MPa，可选用1.6MPa的泄压阀；大于1.6MPa时，应选2.5MPa的泄压阀。
泄压阀泄压值的设定生产厂家在泄压阀出厂时通常不预先设定泄压值，而将导阀上的调节螺丝松开，使弹簧处于自由状态，以利于保管和运输。
泄压值设定的过程，是靠拧动导阀上的调节螺钉来完成的。
设定步骤为：a、将导阀上的调节螺钉退出至导阀弹簧呈不受力状态。
b、启动消防水泵让水从泄压阀排出。
c、逐步拧入导阀调节螺钉，阀体压力表所指示的压力逐渐升高。
d、压力表压力升至系统设计泄压值时，设定完成。
拧紧调节螺钉上的锁紧螺母。
此压力值即为泄压阀的工作点。
打开消防水泵出水管上的放水阀门，观察泄压阀工作点是否稳定。
泄压阀的泄压值（工作点）应根据消防给水系统设计工作压力加适当余量确定。
因为，泄压阀在开启和关闭过程中，有一个压力范围。
关于泄压阀的压力设定
2、消规图示：B=泄压压力=设计工作压力*120%
设计工作压力＜0.5的时候A＞B
设计工作压力=0.50的时候,A=B
设计工作压力＞0.5的时候A＜B
根据消规5.1.6的要求，当喷淋系统一个喷头开放的时候，如果泄压点泄压压力按照上述1、2的计算方法，结合熊猫泵的曲线，水泵无法维持其工作状态，水泵输出的压力备泄掉了，水泵输出的流量从泄压阀这个捷径回水池了。
Hale Waihona Puke 个人观点： 1、所选消防泵根据设计值选取
2、根据实际消防泵的性能参数校核系统泄压压力，系统工作压力，管材阀门的压力等级等等是必要的。
3、结合上述分析，结合熊猫160m的大扬程消防泵的曲线，泄压点实际泄压压力=水泵0流量压力+0.1较为合适。疑问可能存在于都是0流量+0.1了，没有比他更大的压力了，还设泄压有什么意义，其实消防泵出力是这样。但是为项目服务的消防站的消防车供水压力的大小，正常情况下无法预料，消防车供水压力虽然可通过水泵接合器后的安全阀泄压，但泄压后的压力可能会大于系统工作压力，此时有可能危及系统安全，可想而知多余高度较低的高层，越是高度越低，越是有必要设泄压阀。
如何正确设置泄压阀、紧急关闭阀和紧急开启阀
如何正确设置泄压阀、紧急关闭阀和紧急开启阀一、泄压阀泄压阀设置在消防水泵出水管上，平时关闭，在消防给水管网压力超过设定值时自动开启，以防止给水系统因超压而损坏。
消防给水管网的超压主要是由于以下原因：①按消防设计流量选用水泵的流量—扬程曲线属于陡峭型，在小流量运行时(自检或火灾初期)会出现超压；②水泵突然因故(如停电)停转，出水管又未采取相应技术措施，停泵水锤造成超压。
泄压阀设置应注意位置、口径选择、压力设定和相应附件配置等问题。
①泄压阀可设在消防水泵附近或消防水箱附近。
自动喷水灭火系统设计规范》GBH84—1985修订本送审稿10.3.3条规定要求：“每组水泵……出水管应设控制阀……，必要时应设泄压阀。
”该条文在报批稿中被改为：“……必要时，应采取控制供水泵出口压力的措施。
”这些措施即包括泄压阀。
当泄压阀设置在消防水泵出水管上时，可设在止回阀前、后。
设在止回阀前能消解水泵小流量运行所造成的超压，而设在止回阀后(沿水流方向)不仅可消解因水泵小流量运行而造成的超压，还可消解由停泵水锤造成的超压，即使消防水泵出水管未采取其他消除停泵水锤的措施(速闭式止回阀、缓闭式止回阀、缓冲罐等)，也不致造成危害和损失。
②泄压阀口径有两种做法，一种是与消防给水总管同径或小一级，另一种是采用DN100或DN150的泄压阀。
从泄压的角度讲，泄压阀的口径越大泄压越快、效果越好。
如图1所示，Q为泄流量，泄压阀的口径大，Q值就大，RBC曲线偏向右侧，R曲线与H曲线相交点M也会右移，其压力值随之降低。
但从经济角度看，口径越大，泄压阀价格越高，必然增加工程建设费用。
因而从实际出发，目前倾向于采用固定口径的泄压阀，即使泄压时实际压力值会稍大于大口径泄压阀泄压的实际压力值，但综合效果还是可行的。
因此，泄压阀口径可作如下规定：若消防给水总管管径D≤150mm，则采用DN100的泄压阀；若消防给水总管管径D＞150mm，则采用DN150的泄压阀。
消防给水系统的泄压阀设置原则
消防给水系统的泄压阀设置原则消防给水系统是一项至关重要的设施，用于应对火灾和其他紧急情况。
其中，泄压阀是系统中不可或缺的部分，负责在系统压力超过安全范围时释放压力，确保系统安全稳定运行。
为了保证消防给水系统的正常运行和有效的泄压，以下是一些泄压阀设置的原则。
1. 泄压阀数量和位置合理分布在设计消防给水系统时，应根据系统的规模和布局确定泄压阀的数量和位置。
一般来说，大型系统应该设置多个泄压阀，并分布在系统的不同部位，以保证在任何一段管道出现异常压力时，都能及时进行泄压。
2. 泄压阀与系统的连接方式泄压阀应采用适当的连接方式与消防给水系统相连。
常见的连接方式包括螺纹连接、法兰连接和对夹连接等。
选择合适的连接方式可以确保泄压阀与系统之间的紧密连接，减少泄漏风险。
3. 泄压阀的设置高度和位置泄压阀的设置高度和位置应根据实际情况进行合理安排。
一般来说，泄压阀应设置在离地面一定高度，以防止设备受到污水或其他杂质的影响。
此外，泄压阀的位置应易于检修和维护，并且方便操作人员进行操作。
4. 泄压阀的选型和参数选择合适的泄压阀是确保系统正常运行的关键。
根据消防给水系统的工作压力、流量和管道材质等参数，选择适当的泄压阀型号和规格。
同时，还应注意泄压阀的额定工作压力范围、最大泄压能力等技术参数，以确保其能够满足系统的需求。
5. 泄压阀的定期检测与维护为了保证泄压阀的正常运行，需要进行定期的检测和维护。
定期检测包括泄压阀的外观检查、密封性能检测和操作性能检测等，以确保其在需要时能够正常开启和有效泄压。
同时，需及时清洁和维护泄压阀，清除杂质和污物，以保持其畅通无阻。
6. 泄压阀的备份设置在关键位置和大型系统中，可以考虑设置备份泄压阀，以备不时之需。
备份泄压阀的设置应与主要泄压阀相互独立，并符合相同的设计原则和参数要求。
备份泄压阀的设置可以提供系统的容错能力，保证系统的安全性和可靠性。
综上所述，消防给水系统的泄压阀设置直接关系到系统的运行效果和安全性。

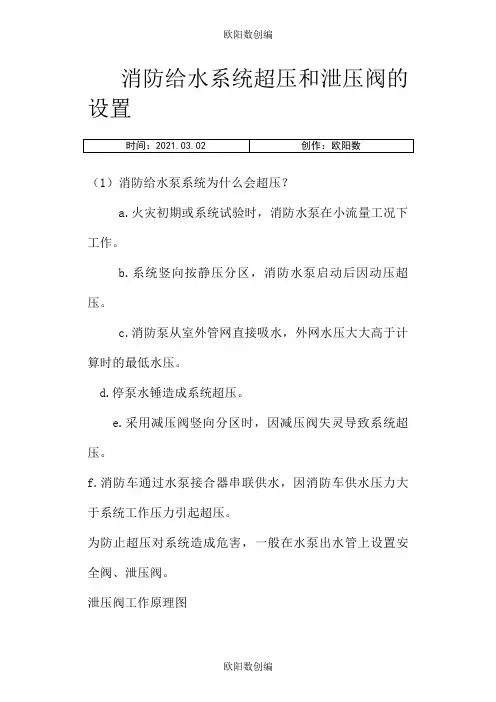

消防给水系统超压和泄压阀的设置之欧阳数创编
消防给水系统超压和泄压阀的设置（1）消防给水泵系统为什么会超压？a.火灾初期或系统试验时，消防水泵在小流量工况下工作。
b.系统竖向按静压分区，消防水泵启动后因动压超压。
c.消防泵从室外管网直接吸水，外网水压大大高于计算时的最低水压。
d.停泵水锤造成系统超压。
e.采用减压阀竖向分区时，因减压阀失灵导致系统超压。
f.消防车通过水泵接合器串联供水，因消防车供水压力大于系统工作压力引起超压。
为防止超压对系统造成危害，一般在水泵出水管上设置安全阀、泄压阀。
泄压阀工作原理图（3）泄压阀的技术参数公称直径：DN50～600mm公称压力：1.0MPa、1.6MPa、2.5MPa阀体材质：铜、灰铸铁、球墨铸铁选择泄压阀时，其口径允许比系统主管道小一档至二档。
如主管道为DN125及以下时，宜小一档；DN150及以上时，小一档或二档。
泄压阀的公称压力等级应与消防水泵出水管上阀门的压力等级一致。
系统工作压力小于 1.0MPa，可选用 1.0MPa的泄压阀；1.0MPa而小于 1.6MPa，可选用 1.6MPa的泄压阀；大于1.6MPa时，应选2.5MPa的泄压阀。
泄压阀泄压值的设定生产厂家在泄压阀出厂时通常不预先设定泄压值，而将导阀上的调节螺丝松开，使弹簧处于自由状态，以利于保管和运输。
泄压值设定的过程，是靠拧动导阀上的调节螺钉来完成的。
设定步骤为：a、将导阀上的调节螺钉退出至导阀弹簧呈不受力状态。
b、启动消防水泵让水从泄压阀排出。
c、逐步拧入导阀调节螺钉，阀体压力表所指示的压力逐渐升高。
d、压力表压力升至系统设计泄压值时，设定完成。
拧紧调节螺钉上的锁紧螺母。
此压力值即为泄压阀的工作点。
打开消防水泵出水管上的放水阀门，观察泄压阀工作点是否稳定。
泄压阀的泄压值（工作点）应根据消防给水系统设计工作压力加适当余量确定。
因为，泄压阀在开启和关闭过程中，有一个压力范围。
如某工程消防给水系统泄压阀的泄压值设定为 1.0MPa，当系统压力升到0.9MPa时，泄压阀还处于关闭状态；超过0.9MPa时，泄压阀逐渐打开，有水流出；压力升至0.95MPa时，泄压阀开启量增大，有少量水流出；当压力升至1.0MPa时，泄压阀开启量更大，有大量水流出。

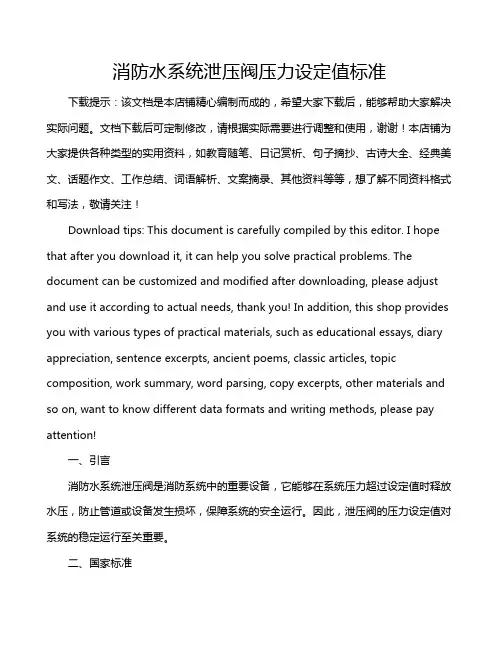

消防水系统泄压阀压力设定值标准
消防水系统泄压阀压力设定值标准下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言消防水系统泄压阀是消防系统中的重要设备，它能够在系统压力超过设定值时释放水压，防止管道或设备发生损坏，保障系统的安全运行。
浅析高层建筑消防给水系统超压与减压
浅析高层建筑消防给水系统超压与减压摘要：现代城市化发展进程中，高层建筑物日渐增多，此类建筑由于具有较大火灾危害，所以必须设置安全稳定的消防给水系统。
可从大部分高层建筑实际情况看，存在消防给水系统超压现象，导致大量水资源被浪费，甚至直接影响了消防给水系统安全性、可靠性，不利于高层建筑使用。
为此，本文通过分析高层建筑消防给水系统超压、减压产生，而后分析了超压原因、减压措施，并提出了高层建筑消防给水系统超压问题防治对策，仅供参考。
关键词：高层建筑；消防给水系统；超压；减压；防治措施引言：为更好满足城市化建设需求，提高有限土地利用率，使得现代城市各类建筑物楼层高度明显增加，建筑物样式也在不断变换。
而大多数高层建筑功能非常复杂，这在很大程度上提高了消防难度，应当予以消防给水系统高度重视，确保消防设施合理安装，使其可以正常使用到建筑物中，保证消防给水系统可以发挥作用，满足火灾等紧急情况使用需求。
而深入了解大量建筑工程实践情况可知，多数高层建筑消防给水系统存在超压情况，导致水资源严重浪费，影响高层建筑消防给水系统安全可靠性，为此，相关部门必须提高重视，积极采取有效措施，合理应对超压和减压问题，为高层建筑使用者提供安全保障，促使建筑各项功能得以有效发挥。
一、超压、减压的产生（一）超压分析消火栓给水系统可知，当水泵处于额定工作状态时，可以保证消防栓口出水压力，使得水泵扬程达到一定数值。
但若是建筑物高度达到一定时，则给水系统底层消火栓会出现超压情况，导致消防给水系统内水压大于其工作压力限值，进而造成管道、配件、器材、附件、设备发生损坏，最终直接影响到消防给水系统正常工作，如果火灾情况严重，会影响救火工作正常开展，引发重大损失。
（二）减压消防给水系统中的水泵流量设定主要依据为《高层民用建筑设计防火规范》水量表相关规定，而水柱扬程确定，主要根据是消火栓栓口充满水柱、建筑高度。
如果建筑物过高，则底层消火栓发生超压情况，并且复核消火栓栓口出水压力过程中，一般会按照启动一支消火栓、两支消火栓出水量情况，对减压阀、减压孔板进行设置。
消防水泵泄压阀的设定值
消防水泵泄压阀的设定值1. 引言消防水泵泄压阀是消防系统中的重要组成部分，用于保证消防水泵在运行过程中的安全和稳定性。
泄压阀的设定值是指在特定工作条件下，泄压阀开始开启的压力值。
本文将详细介绍消防水泵泄压阀的设定值的确定方法、影响因素以及常见的设定值范围。
2. 泄压阀设定值的确定方法泄压阀设定值的确定需要综合考虑以下几个因素：2.1 消防水泵的额定工作压力消防水泵在设计和制造过程中，会确定其额定工作压力。
泄压阀的设定值应该略高于消防水泵的额定工作压力，以确保在正常工作状态下，泄压阀不会过早开启。
2.2 消防系统的设计压力消防系统的设计压力是根据建筑物的类型、高度、使用情况等因素确定的。
泄压阀的设定值应该略高于消防系统的设计压力，以确保在系统正常运行时，泄压阀不会过早开启。
2.3 消防水泵的性能曲线消防水泵的性能曲线描述了其在不同流量下的扬程特性。
泄压阀的设定值应该考虑到消防水泵在工作过程中可能出现的最大流量，以确保泄压阀能够及时开启并泄放多余的水压。
2.4 泄压阀的工作特性泄压阀的工作特性也会影响设定值的确定。
通常情况下，泄压阀是通过调节弹簧力来实现设定值的控制。
根据泄压阀的工作特性曲线，可以确定合适的设定值范围。
3. 影响泄压阀设定值的因素除了上述确定方法中提到的因素外，还有其他一些因素也会影响泄压阀设定值的确定：3.1 消防系统的水流需求消防系统的水流需求是根据建筑物的类型、面积、火灾风险等因素确定的。
如果消防系统的水流需求较大，那么泄压阀的设定值应该相应增大，以确保消防水泵能够提供足够的水压。
3.2 消防系统的水源供应能力消防系统的水源供应能力包括供水管道的直径、水源的储备容量等因素。
如果水源供应能力较弱，那么泄压阀的设定值应该相应减小，以避免过高的水压对水源造成影响。
3.3 泄压阀的类型和规格不同类型和规格的泄压阀具有不同的设定值范围。
根据具体的消防系统需求，选择合适的泄压阀类型和规格，以确保设定值能够满足系统的需要。

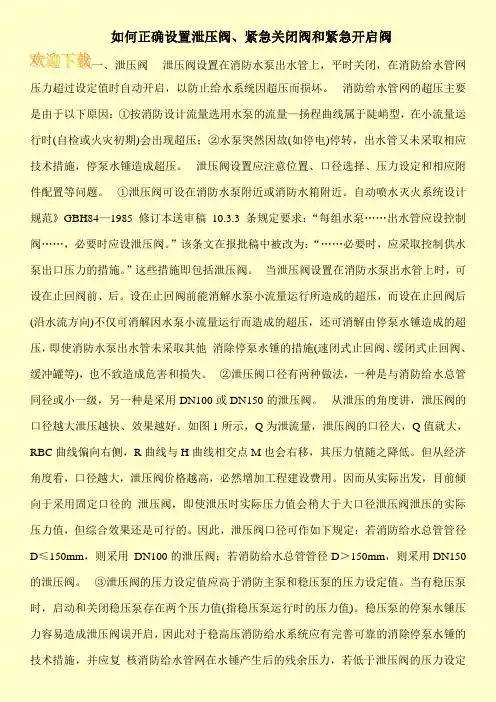

如何正确设置泄压阀、紧急关闭阀和紧急开启阀
如何正确设置泄压阀、紧急关闭阀和紧急开启阀一、泄压阀泄压阀设置在消防水泵出水管上，平时关闭，消防给水管网压力超过设定值时自动启动，以防止给水系统因超压而损坏。
消防给水管网超压主要原因如下：①按消防设计流量选用水泵的流量—扬程曲线属于陡峭型，在小流量运行时(自检或火灾初期)会出现超压；②水泵突然因故(如停电)停转，出水管又未采取相应技术措施，停泵水锤造成超压。
泄压阀设置应注意位置、口径选择、压力设置和相应的附件配置。
①泄压阀可设置在消防泵或消防水箱附近。
自动喷水灭火系统设计规范》GBH84—1985修订本送审稿10.3.3条规定要求：“每组水泵……出水管应设控制阀……，必要时应设泄压阀。
”该条文在报批稿中被改为：“……必要时，应采取控制供水泵出口压力的措施。
”这些措施即包括泄压阀。
当泄压阀设置在消防水泵出水管上时，可设在止回阀前、后。
它设置在止回阀的前面，以消除水泵小流量运行引起的超压，而设在止回阀后(沿水流方向)不仅可消解因水泵小流量运行而造成的超压，还可消解由停泵水锤造成的超压，即使消防水泵出水管未采取其他消除停泵水锤的措施(速闭式止回阀、缓闭式止回阀、缓冲罐等)，也不致造成危害和损失。
②泄压阀口径有两种做法，一个直径与消防供水主管相同或更小，另一种是采用DN100或DN150的泄压阀。
从泄压的角度讲，泄压阀的口径越大泄压越快、效果越好。
如图1所示，Q为泄流量，泄压阀的口径大，Q值就大，RBC曲线偏向右侧，R 曲线与H曲线相交点M也会右移，其压力值随之降低。
但从经济角度看，口径越大，泄压阀价格越高，必然增加工程建设费用。
因而从实际出发，目前倾向于采用固定口径的泄压阀，即使泄压期间的实际压力值将略大于大直径泄压阀的实际压力值，但综合效果还是可行的。
因此，泄压阀口径可作如下规定：若消防给水总管管径D≤150mm，则采用 DN100的泄压阀；若消防给水总管管径D＞150mm，则采用DN150的泄压阀。
消防给水系统超压和泄压阀的设置
消防给水系统超压和泄压阀的设置（1）消防给水泵系统为什么会超压a.火灾初期或系统试验时，消防水泵在小流量工况下工作。
b.系统竖向按静压分区，消防水泵启动后因动压超压。
c.消防泵从室外管网直接吸水，外网水压大大高于计算时的最低水压。
d.停泵水锤造成系统超压。
e.采用减压阀竖向分区时，因减压阀失灵导致系统超压。
f.消防车通过水泵接合器串联供水，因消防车供水压力大于系统工作压力引起超压。
为防止超压对系统造成危害，一般在水泵出水管上设置安全阀、泄压阀。
泄压阀工作原理图（3）泄压阀的技术参数公称直径：DN50～600mm公称压力：、、阀体材质：铜、灰铸铁、球墨铸铁选择泄压阀时，其口径允许比系统主管道小一档至二档。
如主管道为DN125及以下时，宜小一档；DN150及以上时，小一档或二档。
泄压阀的公称压力等级应与消防水泵出水管上阀门的压力等级一致。
系统工作压力小于，可选用的泄压阀；而小于，可选用的泄压阀；大于时，应选的泄压阀。
泄压阀泄压值的设定生产厂家在泄压阀出厂时通常不预先设定泄压值，而将导阀上的调节螺丝松开，使弹簧处于自由状态，以利于保管和运输。
泄压值设定的过程，是靠拧动导阀上的调节螺钉来完成的。
设定步骤为：a、将导阀上的调节螺钉退出至导阀弹簧呈不受力状态。
b、启动消防水泵让水从泄压阀排出。
c、逐步拧入导阀调节螺钉，阀体压力表所指示的压力逐渐升高。
d、压力表压力升至系统设计泄压值时，设定完成。
拧紧调节螺钉上的锁紧螺母。
此压力值即为泄压阀的工作点。
打开消防水泵出水管上的放水阀门，观察泄压阀工作点是否稳定。
泄压阀的泄压值（工作点）应根据消防给水系统设计工作压力加适当余量确定。
因为，泄压阀在开启和关闭过程中，有一个压力范围。
如某工程消防给水系统泄压阀的泄压值设定为，当系统压力升到时，泄压阀还处于关闭状态；超过时，泄压阀逐渐打开，有水流出；压力升至时，泄压阀开启量增大，有少量水流出；当压力升至时，泄压阀开启量更大，有大量水流出。
消防水泵泄压要求
消防水泵泄压是指在消防水泵停止运行后，将泵内的水排空，以防止水泵和管道受到冻结、腐蚀等损坏。
以下是消防水泵泄压的一般要求：
1. 泄压时间：消防水泵应在停止运行后的短时间内进行泄压，一般要求在5分钟内完成。
2. 泄压方式：可以通过打开泵房内的泄压阀或者消防水泵出口的泄压阀进行泄压。
也可以通过打开消防水泵的排水阀进行泄压。
3. 泄压管道：泄压管道应与消防水泵出口相连，以便将泵内的水排出。
泄压管道应具备足够的排水能力，以确保泄压过程中水能够顺利排出。
4. 泄压阀：泄压阀应设置在泵房内或者消防水泵出口处，以便在需要泄压时能够方便地打开。
5. 泄压检查：定期检查泄压阀和泄压管道的工作状态，确保其正常运行。
需要注意的是，具体的消防水泵泄压要求可能会根据不同的
地区、建筑物和消防系统的要求而有所不同，建议根据相关规范和标准进行操作。
消防泵房超压泄压阀设置要求
消防泵房超压泄压阀设置要求
消防泵房超压泄压阀的设置要求如下：
1. 泄压阀的选择应符合国家相关标准和规范的要求，且具有相关的认证证书。
2. 泄压阀的阀体和阀盖应采用高强度合金材料，具有耐腐蚀、耐高温和耐压的特性。
3. 泄压阀应安装在泵房的排气管道上，且应与排气管道相连接牢固，防止泄压阀脱落或松动。
4. 泄压阀的设置应避免在室内或密闭空间内，以确保泄压时能安全有效地排放过压气体。
5. 泄压阀的泄压参数（压力值、流量等）应符合设计和规范的要求，并能满足消防系统的需求。
6. 泄压阀的操作应可靠、灵活，能够迅速响应并打开泄压，确保消防泵房系统的安全运行。
7. 泄压阀的维护和保养应定期进行，确保其正常工作状态，如有损坏或故障，应及时更换或修理。
需要注意的是，以上只是一般的设置要求，实际情况可能会因消防泵房的具体设计和要求而有所不同。
因此，在设置泄压阀
之前，最好还是参考相关标准和规范，结合实际情况进行具体的设计与安装。
消防水泵泄压阀的设定值
消防水泵泄压阀的设定值
消防水泵泄压阀的设定值通常根据建筑物的需求和消防系统设计的要求来确定。
设定值的具体数值应该考虑以下几个方面：
1. 建筑物类型和规模：根据消防水系统设计的需要，考虑建筑物的高度、面积和用途等因素，确定泄压阀的设定值。
2. 消防系统设计要求：根据消防系统的设计要求，确定泄压阀的设定值，以保证消防水泵在工作时能够提供足够的水压和流量。
3. 泄压阀的类型：不同类型的泄压阀具有不同的设定值范围，根据所选用的泄压阀类型，确定合适的设定值。
4. 泄压阀的安全考虑：设定值应该考虑到泄压阀的安全工作范围，以避免过高或过低的压力造成设备损坏或容器爆炸等安全问题。
一般来说，消防水泵泄压阀的设定值在0.5MPa（5bar）到2.0MPa（20bar）范围内。
但具体数值需要根据上述因素进行具体考虑和确定。
最好咨询消防系统设计专家或工程师，以获得准确的设定值。
建筑给排水知识：在消防系统中如何设计泄压阀[工程类精品文档]
![建筑给排水知识：在消防系统中如何设计泄压阀[工程类精品文档]](https://img.taocdn.com/s3/m/825c6b502e3f5727a5e96283.png)
建筑给排水知识：在消防系统中如何设计泄压阀[工程类精品文档]本文内容极具参考价值,如若有用,请打赏支持,谢谢!在消防系统中如何设计泄压阀?一、作用泄压阀设置在消防水泵出水管上，平时关闭，在消防给水管压力超过设定值时自动开启，以防止给水系统因超压而损坏。
二、为什么会超压消防给水管的超压主要是由于以下原因：①按消防设计流量选用水泵的流量―扬程曲线属于陡峭型（普通型消防泵非消防专用切线泵），在小流量运行时（自检或火灾初期）会出现超压；②水泵突然因故（如停电）停转，出水管又未采取相应技术措施，停泵水锤造成超压。
三、设计细节泄压阀设置应注意位置、口径选择、压力设定和相应附件配置等问题。
①泄压阀可设在消防水泵附近或消防水箱附近。
泄水应接至消防水池。
当泄压阀设置在消防水泵出水管上时，设在止回阀前能消解水泵小流量运行所造成的超压，而设在止回阀后（沿水流方向）不仅可消解因水泵小流量运行而造成的超压，还可消解由停泵水锤造成的超压，即使消防水泵出水管未采取其他消除停泵水锤的措施（速闭式止回阀、缓闭式止回阀、缓冲罐等），也不致造成危害和损失。
在国标图集采用的就是设置在泵组供水干管接出的支管上。
具体参照04S204P9.②泄压阀口径有两种做法，一种是与消防给水总管同径或小一级，另一种是采用DN100或DN150的泄压阀。
从泄压的角度讲，泄压阀的口径越大泄压越快、效果越好。
但从经济角度看，口径越大，泄压阀价格越高，因而从实际出发，建议采用固定口径的泄压阀，即使泄压时实际压力值会稍大于大口径泄压阀泄压的实际压力值，但综合效果还是可行的。
因此，泄压阀口径可按如下选择：若消防给水总管管径D≤150mm，则采用DN100的泄压阀；若消防给水总管管径D＞150mm，则采用DN150的泄压阀。
③泄压阀的压力设定值应高于消防主泵和稳压泵的压力设定值。
当有稳压泵时，启动和关闭稳压泵存在两个压力值（指稳压泵运行时的压力值）。
稳压泵的停泵水锤压力容易造成泄压阀误开启，因此对于稳高压消防给水系统应有完善可靠的消除停泵水锤的技术措施，并应复核消防给水管在水锤产生后的残余压力，若低于泄压阀的压力设定值，才可确保不致误开启。
在消防系统中泄压阀如何设计？
在消防系统中泄压阀如何设计？回答这个问题，要搞清楚什么是泄压阀？搞清楚后才能谈到如何设计。
泄压阀是设置在消防水泵出水管上，平时关闭，在消防给水管网压力超过设定值时自动开启，以防止给水系统因超压而损坏管网和设备。
消防给水管网超压的主要原因： 1、按设计流量选用消防水泵的流量—扬程曲线属于陡峭型（非消防专用切线泵）的，在小流量运行时(自检或火灾初期)会出现超压；2、水泵突然(如故障、停电等)停转，出水管又未采取相应技术措施，停泵时，由于水锤作用造成的超压。
3、泄压阀设置应注意位置、口径选择、压力设定和相应附件配置的配套等问题。
泄压阀可设在消防水泵附近或消防水箱附近：泄水应接至消防水池。
当泄压阀设置在消防水泵出水管上时，设在止回阀前能消解水泵小流量运行所造成的超压，而设在止回阀后(沿水流方向)不仅可消解因水泵小流量运行而造成的超压，还可消解由停泵水锤造成的超压，即使消防水泵出水管未采取其他消除停泵水锤的措施(速闭式止回阀、缓闭式止回阀、缓冲罐等)，也不致造成危害和损失。
在国标图集采用的就是设置在泵组供水干管接出的支管上。
泄压阀口径有两种做法：一种是与消防给水总管同径或小一级，另一种是采用DN100或DN150的泄压阀。
从泄压的角度讲，泄压阀的口径越大泄压越快、效果越好。
但从经济角度看，口径越大，泄压阀价格越高，因而从实际出发，建议采用固定口径的泄压阀，即使泄压时实际压力值会稍大于大口径泄压阀泄压的实际压力值，但综合效果还是可行的。
因此，泄压阀口径可按如下选择：若消防给水总管管径D≤150mm，则采用DN100的泄压阀；若消防给水总管管径D＞150mm，则采用DN150的泄压阀。
泄压阀的压力设定值应高于消防主泵和稳压泵的压力设定值：当有稳压泵时，启动和关闭稳压泵存在两个压力值(指稳压泵运行时的压力值)。
稳压泵的停泵水锤压力容易造成泄压阀误开启，因此对于稳高压消防给水系统应有完善可靠的消除停泵水锤的技术措施，并应复核消防给水管网在水锤产生后的残余压力，若低于泄压阀的压力设定值，才可确保不致误开启。
消防增压稳压给水设备气压水罐、管道阀门及附件的设置规定
消防增压稳压给水设备气压水罐、管道阀门及附件的设置规定一、气压水罐1 压力显示1 ）气压水罐应安装压力显示和控制仪表。
2 ）补气式气压水罐取压口应设在稳压调节水位下限以下；胶囊式气压水罐取压口应设在罐顶，应测取罐内水压。
3 ）胶囊式气压水罐罐内充气压力的监测应简便，操作方法应在《操作指导书》中规定。
2 液位显示1 ）补气式气压水罐内的液位显示应清晰直观。
采用液位控制器显示液位的应符合5.13的要求。
2 ）卧式气压水罐液位显示范围不应小于罐体直径的50％，立式气压水罐液位显示范围不应小于罐体总高的50％。
3 补气装置1 ）按6.7.1的规定进行试验，装置应能完成正常工作循环。
装置中补气阀、自动排水阀、自动排气阀、平衡阀及其他活动部件的动作应灵敏、可靠，各部件不应损坏。
2 ）采用空气压缩机补气的设备，选用的空气压缩机最高工作压力不应超过气压水罐最高工作压力的1.25倍。
.4 止气装置1 ）止气装置的动作应准确可靠，止气装置动作后设备出水口不应有气体泄漏。
2 ）按6.11.5的规定进行试验，气压水罐内压力降应不大于稳压压力上限p4的2％。
5 胶囊1 ）胶囊材料理化性能应符合GB/T 528的要求。
与市政管网连接的设备其胶囊材料还应达到国家生活饮用水卫生检疫要求。
2 ）胶囊按6.11.6的规定进行水压强度试验，不应破裂。
6 出水口气压水罐出水口直径按稳压流量计算确定，且其公称直径不应小于50mm。
二、管道阀门及附件1 常规管道阀门及附件常规管道阀门及附件应符合GB 27898.1-2011中5.12的要求。
2 无负压（叠压）稳压设备的特殊要求1 ）在市政给水管网允许的条件下，从市政给水管网取水用于消防稳压应使用消防无负压（叠压）稳压设备，设备中配套使用的负压消除抑止器、真空抑制器、稳流补偿器等部件性能应符合CJ/T 265的要求。
2 ）稳流补偿器应安装压力显示和控制仪表，液位显示范围不应小于容器总高的50％，出水口不应小于稳压泵进水口径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
消防给水系统超压和泄压阀的设置
（1）消防给水泵系统为什么会超压？
a.火灾初期或系统试验时，消防水泵在小流量工况下工作。
b.系统竖向按静压分区，消防水泵启动后因动压超压。
c.消防泵从室外管网直接吸水，外网水压大大高于计算时的最低水压。
d.停泵水锤造成系统超压。
e.采用减压阀竖向分区时，因减压阀失灵导致系统超压。
f.消防车通过水泵接合器串联供水，因消防车供水压力大于系统工作压力引起超压。
为防止超压对系统造成危害，一般在水泵出水管上设置安全阀、泄压阀。
泄压阀工作原理图
（3）泄压阀的技术参数
公称直径：DN50～600mm
公称压力：1.0MPa、1.6MPa、2.5MPa
阀体材质：铜、灰铸铁、球墨铸铁
选择泄压阀时，其口径允许比系统主管道小一
档至二档。
如主管道为DN125及以下时，宜小一档；DN150及以上时，小一档或二档。
泄压阀的公称压力等级应与消防水泵出水管上阀门的压力等级一致。
系统工作压力小于 1.0MPa，可选用 1.0MPa的泄压阀；1.0MPa 而小于 1.6MPa，可选用 1.6MPa的泄压阀；大于 1.6MPa时，应选
2.5MPa的泄压阀。
泄压阀泄压值的设定
生产厂家在泄压阀出厂时通常不预先设定泄压值，而将导阀上的调节螺丝松开，使弹簧处于自由状态，以利于保管和运输。
泄压值设定的过程，是靠拧动导阀上的调节螺钉来完成的。
设定步骤为：a、将导阀上的调节螺钉退出至导阀弹簧呈不受力状态。
b、启动消防水泵让水从泄压阀排出。
c、逐步拧入导阀调节螺钉，阀体压力表所指示的压力逐渐升高。
d、压力表压力升至系统设计泄压值时，设定完成。
拧紧调节螺钉上的锁紧螺母。
此压力值即为泄压阀的工作点。
打开消防水泵出水管上的放水阀门，观察泄压阀工作点是否稳定。
泄压阀的泄压值（工作点）应根据消防给水系统设计工作压力加适当余量确定。
因为，泄压阀在开启和关闭过程中，有一个压力范围。
如某工程消防给水系统泄压阀的泄压值设定为 1.0MPa，当系统压力升到0.9MPa时，泄压阀还处于关闭状态；超过0.9MPa时，泄压阀逐渐打开，有水流出；压力升至0.95MPa时，泄压阀开启量增大，有少量水流出；当压力升至1.0MPa时，泄压阀开启量更大，有大量水流出。
此后如泄水流量继续增大，只要泄水量在泄压阀能力范围以内，系统压力不会再升高，泄压阀压力表的指针将保持在1.0MPa位置不
变。
随着系统消防用水量的逐渐增大，泄压阀也逐渐自动关闭。
当系统压力降至
0.9MPa时泄压阀完全关闭。
所以，泄压阀的开启和关闭过程一般在0.1MPa范围内进行。
也就是说，泄压阀设计泄压值宜高出系统工作压力0.1MPa。
（5）注意事项
a、泄压阀可以水平安装，也可以垂直安装。
但应注意阀体水流方向。
b、如泄压阀泄水管路过长（＞20m），泄水管口径宜比泄压阀规格放大一档，防止泄流不畅产生背压，保证系统管网压力稳定。
c、系统试压过程中，如试验压力高于泄压阀公称压力等级，应关闭泄压阀前的控制阀门，以免泄压阀损坏或失灵。
（注：专业文档是经验性极强的领域，无法思考和涵盖全面，素材和资料部分来自网络，供参考。
可复制、编制，期待你的好评与关注）。
