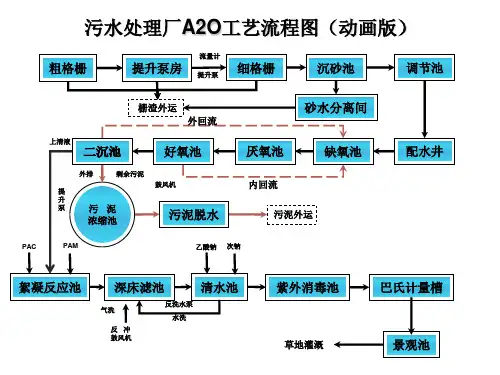

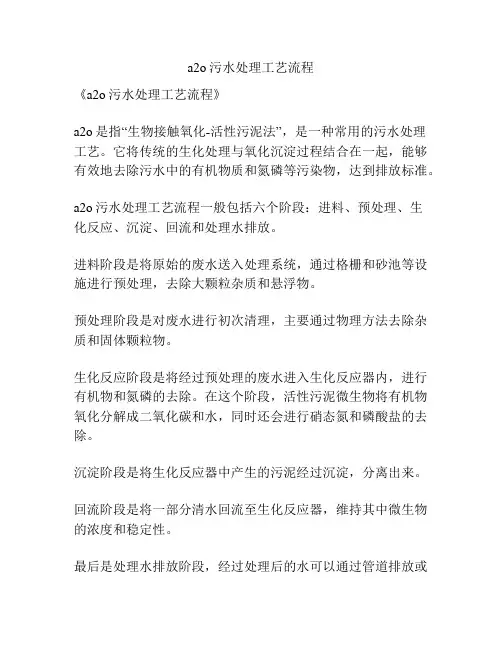

污水处理厂A2O工艺流程图（动画版）
粗格栅
流量计
提升泵房
细格栅
提升泵
沉砂池
调节池
栅渣外运 外回流
上清液
二沉池
好氧池
外排
剩余污泥
提
升
泵
污泥
浓缩池
鼓风机
污泥脱水
砂水分离间
厌氧池
缺氧池
内回流
污泥wk.baidu.com运
PAC
PAM
乙酸钠 次钠
配水井
絮凝反应池
深床滤池
清水池
气洗
反冲 鼓风机
反洗水泵 水洗
紫外消毒池
草地灌溉
巴氏计量槽
景观池
1
原水
栅渣外运
粗格栅及提升泵站 细格栅及沉砂池 砂水分离间
调节池
外
A2O池
鼓风机
回
流
二沉池
中间水池
剩
余
污泥 PAC
PAM
污 泥
絮凝沉淀池
鼓风机
乙酸钠
深床滤池
次氯酸按
水洗
污泥浓缩池
清水池
污泥脱水
紫外消毒渠
泥饼外运
回用
