市政工程临时用电专项方案

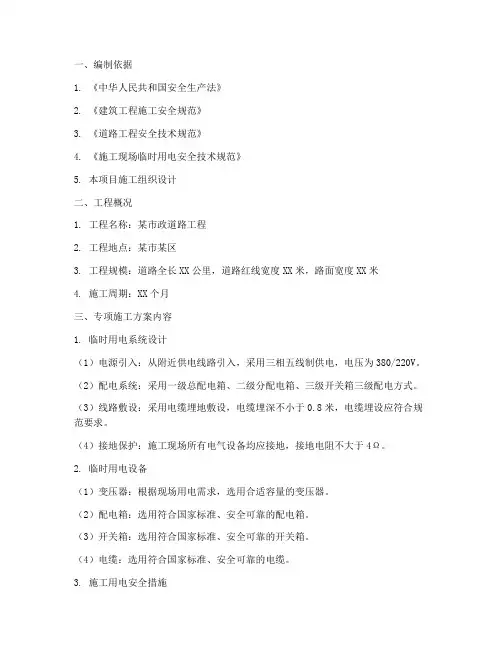

道路用电专项施工方案
一、编制依据1. 《中华人民共和国安全生产法》2. 《建筑工程施工安全规范》3. 《道路工程安全技术规范》4. 《施工现场临时用电安全技术规范》5. 本项目施工组织设计二、工程概况1. 工程名称：某市政道路工程2. 工程地点：某市某区3. 工程规模：道路全长XX公里，道路红线宽度XX米，路面宽度XX米4. 施工周期：XX个月三、专项施工方案内容1. 临时用电系统设计（1）电源引入：从附近供电线路引入，采用三相五线制供电，电压为380/220V。
（2）配电系统：采用一级总配电箱、二级分配电箱、三级开关箱三级配电方式。
（3）线路敷设：采用电缆埋地敷设，电缆埋深不小于0.8米，电缆埋设应符合规范要求。
（4）接地保护：施工现场所有电气设备均应接地，接地电阻不大于4Ω。
2. 临时用电设备（1）变压器：根据现场用电需求，选用合适容量的变压器。
（2）配电箱：选用符合国家标准、安全可靠的配电箱。
（3）开关箱：选用符合国家标准、安全可靠的开关箱。
（4）电缆：选用符合国家标准、安全可靠的电缆。
3. 施工用电安全措施（1）施工用电线路应按照规范要求进行布置，确保安全可靠。
（2）施工现场所有电气设备均应接地，接地电阻不大于4Ω。
（3）施工现场电气设备应定期检查、维护，确保设备安全可靠。
（4）施工现场应设置安全警示标志，提醒施工人员注意用电安全。
（5）施工现场应配备必要的灭火器材，以备应急使用。
4. 临时用电验收（1）施工现场临时用电系统施工完成后，应进行验收。
（2）验收内容包括：电气设备、线路、接地保护等是否符合规范要求。
（3）验收合格后方可投入使用。
四、施工进度安排1. 临时用电系统设计：第1个月2. 临时用电设备采购：第1个月3. 临时用电线路敷设：第2个月4. 临时用电设备安装：第3个月5. 临时用电验收：第4个月五、施工组织与人员安排1. 施工单位应成立临时用电管理小组，负责施工现场临时用电管理工作。
2. 临时用电管理小组成员应具备相关专业知识，熟悉电气设备、线路等。
市政工程临时用电专项方案
市政工程临时用电专项方案一、绪论市政工程临时用电是指在城市建设或维护过程中，为了保障施工作业及相关设备的正常运行而暂时提供的电力供应。
临时用电不仅是施工安全的一项重要保障，也关系到施工进度和质量，是城市建设和维护工程中不可或缺的重要环节。
为了规范市政工程临时用电的供应，提高施工安全、提高施工效率，特制定本专项方案。
二、临时用电申请流程1. 施工单位在开始施工前，应提前向相关部门提交临时用电申请，包括工程基本情况、临时用电设备配置方案、安全保障措施等内容。
2. 相关部门在收到临时用电申请后，进行评审，并对申请进行审核。
3. 审核通过后，施工单位应按照批准的临时用电方案进行设备配置和现场施工。
三、临时用电设备配置要求1. 临时用电设备应具备相应的生产许可证和合格证书，符合国家标准和相关规定。
2. 临时用电设备应根据实际施工需要进行合理配置，保证施工现场的电力供应需求。
3. 临时用电设备应设有过载保护装置、漏电保护装置等安全保障设施，确保施工现场的安全用电。
四、施工现场安全保障措施1. 施工现场应设立明显的临时用电警示标识，确定临时用电区域范围，禁止未经许可的人员进入。
2. 施工现场应定期进行临时用电设备的检查和维护，确保设备的正常运行和安全可靠。
3. 施工单位应对施工现场进行定期的安全教育培训，提高员工的安全意识和操作技能。
五、临时用电管理与监督1. 相关部门对施工现场的临时用电设备进行定期检查和监督，发现问题及时予以整改。
2. 施工单位应配合相关部门进行安全生产检查，接受相关部门的指导和监督。
3. 设立临时用电管理制度，明确管理责任及管理流程，确保临时用电的安全稳定供应。
六、临时用电的拆除与移交1. 施工单位在工程竣工后应及时拆除临时用电设备并进行清理，保持施工现场的整洁和安全。
2. 施工单位应做好临时用电设备的移交工作，向相关部门提供相关的移交资料并进行验收。
七、临时用电责任追究对于因施工现场临时用电引发的事故，相关责任单位应承担相应的责任。
施工现场临时用电方案最新版
施工现场临时用电方案最新版一、工程概况本施工现场临时用电方案最新版适用于各类建筑、装修、市政等工程施工现场的临时用电。
工程地点位于XX市XX区，占地面积约XX平方米，工程主要包括主体建筑、附属设施及室外工程。
工程临时用电主要包括施工机械、临时照明、办公及生活区用电等。
二、用电管理1. 临时用电设施应由具备相应资质的电工进行安装、维修和拆除。
2. 施工现场应设立临时用电管理部门，负责现场临时用电的管理工作。
3. 施工现场临时用电应遵循“安全第一、预防为主、综合治理”的原则。
4. 临时用电设施应定期检查，发现问题及时整改。
5. 施工现场应制定临时用电安全管理制度，并严格执行。
三、电工1. 电工应具备相应的专业知识和技能，持证上岗。
2. 电工应熟悉施工现场的临时用电设施和设备。
3. 电工负责施工现场临时用电设施的安装、维修和拆除工作。
4. 电工应定期对临时用电设施进行检查，确保安全运行。
5. 电工应严格遵守临时用电安全操作规程，防止电气事故的发生。
四、安全距离与外电防护1. 临时用电设施与建筑物的安全距离应符合以下规定：（1）电缆线路与建筑物的距离：室外不小于1.0米，室内不小于0.5米。
（2）配电柜（盘）、配电箱及开关箱与建筑物的距离：室外不小于1.5米，室内不小于1.0米。
2. 临时用电设施应采取外电防护措施，防止外部电源对施工现场的影响。
3. 高压线路下方不得进行施工作业，必要时应设置安全警示标志。
4. 施工现场应设置防护栏杆、警示标志等防护措施，防止人员误入高压危险区域。
5. 临时用电设施与外电线路的安全距离应符合国家相关标准，确保施工安全。
五、电缆线路1. 电缆线路应根据施工现场的实际用电需求进行设计，满足施工过程中用电设备的功率和电压要求。
2. 电缆线路应采用符合国家标准的电缆产品，电缆的型号、规格和敷设方式应符合设计要求。
3. 电缆敷设应避免交叉和扭曲，保持整齐有序，确保电缆的绝缘性能。
市政工程临时用电方案
市政工程临时用电方案市政工程是指市政公共设施建设的工程项目，如道路、桥梁、排水系统等。
在市政工程建设过程中，除了需要用到正常电力外，还需要进行临时用电。
那么，本文将介绍市政工程临时用电方案。
一、临时用电的必要性市政工程建设过程中，需要使用大量电力设备，例如电焊机械、混凝土搅拌机、照明设备、施工机械等。
如果直接使用现有的供电网，可能会造成过载和电力设备的损坏。
同时，由于施工过程中有许多不确定因素，例如施工进度受天气影响、工期的变更等，需要有临时用电的方案来满足这些需求。
二、临时用电方案的设计1. 确定用电需求首先，需要明确施工现场的用电需求。
需要确定每个区域的用电负荷，例如照明、动力、特殊电器设备等。
2. 设计临时用电系统由于现有的供电网络可能无法满足需求，需要建立一个独立的临时用电系统。
该系统应包括：（1）总配电箱：负责将电力输出到不同的区域，避免用电负荷过大。
（2）线缆与插头：选择适合的线缆和插头，以保证电力传输的有效性和安全性。
（3）地面保护：确保施工现场上的人员安全，防止电接地故障。
（4）发电机组：可选用柴油或汽油发电机组，保证电力供应的连续性。
3. 确定发电机组的功率在选择发电机组时，需要根据用电需求确定其功率。
需要考虑到每个区域的用电负荷、电器设备的额定功率、最大功率需求等因素。
确保发电机组的功率不会低于用电需求的总和，同时也不会过大导致浪费。
4. 确定发电机组的放置地点需要选择一个合适的地点来放置发电机组，这个地点应满足以下条件：（1）离用电负荷近，以减少线路损耗，降低电力的成本。
（2）远离脆弱的设施和敏感区域，以避免对环境造成危害。
（3）避免挡住施工的道路和出入口。
（4）地面稳固平坦，以保证发电机组的稳定性和运转的安全性。
5. 确定安全保障措施在使用临时用电时，需要注意电器设备的安全性。
需要设计并提供必要的安全保障措施，例如：（1）明确用电的安全管理规程，禁止非专业人员擅自接触电器设备。
市政工程临时用电方案
临时用电专项方案一、工程概况三明市江滨路改造工程B标坐落于三明市江滨路，西起三明市会展中心，东至三明市场，施工起止桩号为K2+500至K4+760，道路全长2260米。
规划红线宽度为28.5米，道路设计等级为城市主干路。
施工内容为道路工程、排水工程、桥梁工程地道下穿等,工期历时214天。
二、编制依据本工程临时施工用电组织设计，依据《施工现场临时用电安全技术规范》JGJ46-2005；《建筑电器设计手册》、施工机械负荷分配《主体阶段》一览表、相关施工用电安全技术规范及实施性施工组织设计编制。
三、临时电力系统1、设置目的：满足工程整体和正常施工用电的需要，保证用电的安全、畅通及沿线施工的需要。
2、施工用电由业主提供的2台变压器总计1000KV A，在K3+210和K3+700的位置，设总配电箱各1只，下设分配箱10只，照明电和动力电分开设置，在K3+210至K3+860段沿现有江滨路的河侧东西向埋设；K2+505至K2+980段沿现有江滨路的河侧东西向埋设。
不采用双路供电制。
根据（JGJ46-2005）《施工现场临时用电安全技术规范》和（JGJ59-99）《建筑施工安全检查标准》及本工程临时用电情况，本工程采用TN-S供电系统，从变压器计量至总配电箱采用3*3+2电缆线埋设，其中PE线在总配电箱处用重复接地，接地电阻不大于4欧姆，保护零线从总配电箱内的零线端引出。
线路采用三相五线制架空敷设。
本工程施工用电平面图（附后）3、本工程主要机具有39台，功率为414.7KW，主要机具表如下：拟投入的用电设备计划表1、各配电箱用电复核及导线截面选择：1.1、350 搅拌机：查表KX=0.7，cosΦ=0.68,tgΦ=1.08有功功率：Pjs1=5.5KW无功功率：Qjs1=5.5×1.08=5.94Kvar导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA 1.2、砂浆机：查表KX=0.7，cosΦ=0.68,tgΦ=1.08有功功率：Pjs3=2.58KW无功功率：Qjs3=2.58×1.08=3.02Kvar视在功率：Sjs3=√Pjs32+ Qjs32=4.12KV.A导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.3、钢筋弯曲机：查表KX=0.7，cosΦ=0.7,tgΦ=1.02有功功率：Pjs4=3KW无功功率：Qjs4=3×1.02=3.06Kvar视在功率：Sjs4=√Pjs42+ Qjs42=4.29KV.A计算电流：KX=0.7, cosΦ=0.7Ijs4=KX×Sjs4/√3×U×cosΦ=4.29/1.73×0.38×0.7=9.57A 导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.4、钢筋切断机：查表KX=0.7，cosΦ=0.7,tgΦ=1.02有功功率：Pjs5=5.3KW无功功率：Qjs5=5.3×1.02=5.4Kvar导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.5、震动棒：查表KX=0.7，cosΦ=0.7,tgΦ=1.02有功功率：Pjs6=1.1KW无功功率：Qjs6=1.1×1.02=1.12Kvar视在功率：Sjs6=√Pjs62+ Qjs62=1.57KV.A计算电流：KX=1, cosΦ=0.7Ijs6=KX×Sjs6/√3×U×cosΦ=1.57/1.73×0.38×0.7=3.41A 导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.6、平板振动器：查表KX=0.7，cosΦ=0.7,tgΦ=1.02有功功率：Pjs7=1.1KW无功功率：Qjs7=1.1×1.02=1.12Kvar导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.7、木工平刨：查表KX=0.7，cosΦ=0.7,tgΦ=0.88有功功率：Pjs9=3.75KW无功功率：Qjs9=3.75×0.88=3.3Kvar视在功率：Sjs9=√Pjs62+ Qjs62=4.99KV.A计算电流：KX=0.7, cosΦ=0.7Ijs9=KX×Sjs9/√3×U×cosΦ=5.33/1.73×0.38×0.7=11.55A 导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.8、电焊机组：查表KX=0.45， tgΦ=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100×P=√0.5×11=7.78KW有功功率：Pjs10=7.78KW无功功率：Qjs10=7.78×1.98=15.4Kvar视在功率：Sjs10=√P js102+ Q js102=17.22KV.A计算电流：KX=1, cosΦ=0.45Ijs10=KX×Sjs10/√3×U×cosΦ=17.22/1.73×0.38×0.7=59.4A 导线截面选择：3×6+1×4 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L 60/3902：漏电工作电流30mA1.9、水泵：查表KX=0.3，cosΦ=1.7,tgΦ=1.02有功功率：Pjs11=7.5KW无功功率：Qjs11=7.5×1.02=7.65Kvar导线截面选择：3×10+2×6 铜芯线箱内开关及保护设备： HR-5 100A隔离开关、接电排选择漏电保护器：DZ15L 100/4901：漏电工作电流30mA1.10、钻机：查表KX=0.45，cosΦ=0.45 tgΦ=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100×P=√0.5×60=42.43KW有功功率：Pjs12=42.43×0.45=19.09KW无功功率：Qjs12=19.09×1.98=37.81Kvar视在功率：Sjs12=√P js122+ Q js122=42.35KV.A计算电流：Ijs12=KX×Sjs12/√3×U×cosΦ=42.35/1.73×0.38×0.7=92.1A 导线截面选择：3×25+2×16 铜芯线箱内开关及保护设备： HG1 150A隔离开关、接电排选择漏电保护器：DZ20L 150A：漏电工作电流100mA1.11、搅拌桩机：查表KX=0.45，cosΦ=0.45 tgΦ=1.98先将JC=50%统一换算到JC=100%的额定容量Pe=JC/JC100×P=√0.5×54=38.18KW有功功率：Pjs12=38.18×0.45=17.18KW无功功率：Qjs12=17.18×1.98=34.0Kvar视在功率：Sjs12=√P js122+ Q js122=38.11KV.A计算电流：Ijs12=KX×Sjs12/√3×U×cosΦ=38.11/1.73×0.38×0.7=82.82A 导线截面选择：3×25+2×16 铜芯线箱内开关及保护设备： HG1 150A隔离开关、接电排选择漏电保护器：DZ20L 150A：漏电工作电流100mA1.12、泥浆泵：查表KX=0.45，cosΦ=0.45 tgΦ=1.98有功功率：Pjs13=10KW无功功率：Qjs13=10×1.98=19.8Kvar视在功率：Sjs13=√P js132+ Q js132=22.19KV.A计算电流：KX=1Ijs13=KX×Sjs13/√3×U×cosΦ=22.21/1.73×0.38×0.7=48.26A 导线截面选择：3×6+1×4 铜芯线箱内开关及保护设备： HG1 60A隔离开关、接电排选择漏电保护器：DZ20L 60A/3902：漏电工作电流30mA1.13、打夯机：查表KX=0.7，cosΦ=0.7 tgΦ=1.02有功功率：Pjs14=3KW无功功率：Qjs14=3×1.02=3.06Kvar视在功率：Sjs14=√P js142+ Q js142=4.29KV.A计算电流：KX=0.7，cosΦ=0.7Ijs14=KX×Sjs13/√3×U×cosΦ=4.29/1.73×0.38×0.7=9.57A 导线截面选择：3×2.5+1×1.5 铜芯线箱内开关及保护设备： HG1 30A隔离开关、接电排选择漏电保护器：DZ15L/3902：漏电工作电流30mA1.14、照明：有功功率：Pjs4=30KW无功功率：Qjs3=30×1.52=45.6Kvar导线截面选择：3×6+1×4 铜芯线箱内开关及保护设备： HG1 30A隔离开关两只、RTIP30A八只，接电排两排选择漏电保护器：AB62-20A九只：漏电工作电流15mA，三角插座八只。
市政工程施工现场临时用电方案
市政工程施工现场临时用电方案一、工程概况xx市xx路市政工程位于特区中部,呈南北走向,线路南起xx路与北环大道相交接点-香环立交,终点北接龙大路和龙观路，全长14。
25Km。
本工程香环立交位于xx路起点，是xx路与北环大道节点，现状为一单喇叭互通立交，解决xx与北环大道之间的“T”形转换,xx 路接入后，现状节点不能满足交通转换需求，因此，对现状立交进行改造，新建一座定向式的全互通立交。
其中xx路工程Ⅰ标工程分为桥梁和道路两部分,桥梁又分A、B 主线一、二号桥,D匝道，F匝道、G匝道、H匝道、I匝道、J匝道、人行天桥及通道。
道路北起xx路K2+710。
948，南至xx路K0+840,主线全长875。
97米，分A、B主线,路幅划分：1。
5m（路肩）+16.0m(快车道）+≤40.0m（绿化带）+16.0m(快车道）+1.5m（路肩）总宽75m。
施工临时用电专项施工组织设计属于工程施工组织设计的一部分,其内容遵循下列国家用电安全技术规范标准。
GB50194—93《建设工程施工现场供用电安全规范》；JGJ46-88《施工现场临时用电安全技术规范》；JGJ59—99《建筑施工安全检查标准》；及xx市供电部门临时用电有关规定。
由于本工程现暂进行A、B主线二号桥、D匝道、F匝道及G匝道桥梁施工,K0+373。
33—K0+840m段道路施工，根据本工程桥梁及道路的分布特点，计划分两个施工点平行施工，各个施工点计划按实际施工机械用电量需求采用市电进行施工供电。
二、工程用电计算（一）。
桥梁段施工段用电计算1.主要施工机械用电统计:（见下表)2。
供电线路选用桥梁施工段配置的机械设备功率合计为703.7KW,用电量较大, 为了考虑到单线路负荷较大,减少电能的损耗及危险程度，计划在高压线接下的变压器接头一条120mm2线及150mm2两条线路接入桥梁施工现场,采用三相五线制接线方式，在进线位安装1＃总配电箱总闸和总表。
市政工程临时用电方案
⒈暂时用电必须按"《施工现场暂时用电安全技术规范》JGJ46-2005 " 编制用电施工组织设计制定安全用电技术措施和电气防火措施。
⒉暂时用电工程图纸必须单独由电气工程技术人员绘制,经技术负责人审批后作为暂时施工的依据。
⒊暂时用电施工组织设计的内容和步骤：⑴现场勘探,确定电源进线总配电箱〔柜,分配电箱的位置及路线走向。
⑵进行负荷计算,选择导线截面和电器的类型、规格。
⑶绘制电气平面图,立面图和接线系统图。
⑷制定安全用电技术措施和电气防火措施。
⒋施工现场暂时用电安全技术档案：⑴暂时用电施工组织设计及修改施工组织设计的全部资料。
⑵技术交底资料。
⑶暂时用电工程检查验收表。
⑷接地电阻测定记录。
⑸定期检〔复查表〔工地每月,公司每季进行一次。
⑹电工维修工作记录。
⒌安装、维修或者拆除暂时用电工程,必须由电工完成,电工等级应同工程的难易程度和技术复杂性相适应。
⒈电工必须经过专业及安全技术培训,经〔地市劳动部门考试合格发给操作证,方准独立操作。
⒉电工应掌握用电安全基本知识和所有设备性能。
⒊上岗前按规定穿戴好个人防护用品。
⒋停用设备应拉闸断电,锁好开关箱。
⒌负责保护用电设备的负荷线,保护零线〔重复接地和开关箱。
⒍挪移用电设备必须切断电源,在普通情况下不许带电作业,带电作业要设监护人。
⒎按规定定期〔工地每月、公司每季对用电路线进行检查,发现问题及时处理,并做好检查和维修记录。
⒏应懂得触电急救常识和电器灭火常识。
外电路线：指施工现场暂时用电路线以外的任何电力路线。
⒈不得往高、低压路线下方施工、搭设暂时设施或者堆放物件、架具、材料及其他杂物。
⒉安全距离：⑴在建工程〔包括脚手架的外侧与架空路线之间的最小安全距离 1kv 不小于4m,1~10kv 不小于6m,35~110kv 不小于8m。
架空导线最大弧垂与施工现场地面最小距离.0m 与机动车道≥6.0m。
⑵起重臂或者被吊物边缘与10kV 的架空路线水平距离≥2m。
市政工程临时用电方案
市政工程临时用电方案一、前言市政工程是城市发展的重要组成部分，包括道路、桥梁、给水排水等基础设施建设。
在市政工程建设过程中，临时用电是必不可少的。
为保障市政工程的施工进度，保障施工人员的安全，合理的临时用电方案显得尤为重要。
本文将从临时用电的安全、合理性、经济性等多方面进行详细探讨，并提出针对性的建议。
二、临时用电的安全性1. 临时用电的安全隐患在市政工程建设过程中，临时用电存在一定的安全隐患，主要表现在以下几个方面：1）电源线路隐患：如果临时用电的线路敷设不当，电缆过载、过热等会引起安全事故。
2）地面施工隐患：市政工程通常需要在地下进行作业，如果临时用电的线路和设备敷设不当，容易受到地下施工的干扰。
3）人为操作隐患：在施工过程中，可能会有施工人员因为操作不当、工具设备故障等原因导致电气事故。
2. 临时用电的安全措施为了保障临时用电的安全，市政工程临时用电方案应该采取以下措施：1）合理规划电源供应：在施工前应按照实际需要规划电源供应方案，确定临时用电的用量和负载，避免因电源供应不足而引起的事故。
2）选择合适的电缆、设备：应该选用符合国家标准的电缆、器材，并且根据施工现场实际情况进行合理选择。
3）严格管理施工人员：对施工人员进行必要的安全教育培训，确保其具备一定的电气安全意识和操作技能。
4）定期进行安全检查：施工过程中应定期进行安全检查，对临时用电的线路及设备进行检测，及时排除隐患。
三、临时用电的合理性1. 临时用电的合理性考虑在市政工程施工中，临时用电需要满足一定的合理性考虑，包括以下几个方面：1）经济性考虑：临时用电需要消耗一定的资源和成本，需要根据实际情况进行合理配置，避免资源浪费。
2）施工期限考虑：市政工程通常有严格的施工期限，临时用电的规划和设计需要与施工进度相适应，以保障施工的正常进行。
3）效率考虑：临时用电应能够提供持续、稳定的电力供应，以确保施工的高效进行。
2. 临时用电的合理化方案为了保障临时用电的合理性，应该采取以下措施：1）合理规划电源供应：按照市政工程实际需要，制定合理的临时用电方案，并确定所需的电力容量和负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
乐清市中心区东银中路建设工程专项用电施工方案编制人：____________________职务（称）____________________审核人：____________________职务（称）____________________批准人：____________________职务（称）____________________批准部门（章）____________________________________________批准日期__________________________________________________一、施工条件1、工程概况本工程为乐清市中心区东银中路建设工程，位于乐清市中心区，本工程全长1120米，路宽36米，起止桩号为K0+520~K1+640，中桥1座。
本工程具体内容包括道路范围内路基、沥青砼路面、桥梁、排水等工程。
砼路面、桥梁、排水等工程。
2、施工现场用电量统计：二、计算内容及步骤1、现场勘察及初步设计（1）工程根据甲方提供的有关资料表明，施工现场范围内无上下水管道，无各种埋地线路，甲方已向供电部门报批足够容量，允许使用，并从市政电网中由电缆送近施工现场，选择一台变压器（室外安装）型号为SL7-300/10，柱上安装设一供电箱，内有计量设备。
配电室在工地西南角，室内安装，本设计总负责总箱以下的线路及电气开关的选择。
（2）根据施工现场用电设备布置情况，按照不同阶段的施工要求，采用放射形供电，变压器至总配电箱的电源线和生活区照明用电线路沿卫墙穿管敷设。
干线1，穿埋2、3、4和照明干线3用电线路穿管埋地进施工场地敷设各自的分箱。
（3）根据供电用电设备的实际情况分别选择五芯、四芯和三芯电缆，经适应电缆干线、支线和用电设备负荷线的需要。
（4）施工现场的用电线路是专用的中性点直接接地，根据（JGJ46-88）《施工现场临时用电安全技术规范》规定，供电系统采用TN-S（三相五线制）供电。
2、确定计算负荷总负荷的计算，干系同期系数去Kx=0.9总的有功功率kx=0.9 Pjs=0.9×66.95=60.255Kw 总的无功功率Qjs=0.9×80.64=72.576Kw 总的视在功率Sjs=2222576.72255.60+=+Qjs Pjs =94.32Kw 总电流计算： Ijs=38.0332.943⨯=⨯UeSjs =88.34A3、选择变压器根据计算总的视在功率，现场装的一台SL7300/10的变压器的视在功率为300KVA 大于280KVA ，能够满足使用要求。
4、干线1线路上导线截面及分配电箱、开关箱内的电气设备的选择：由于各线路距离较短，不考虑电压下降，只按导线安全载流量选择导线截面。
（1）开-1至施工升降机导线截面及开关箱内电气设备的选择：①计算电流：查表得 Kx=0.3 Cos Φ0.7 Pe=7.5Kw Ijs=KxφCos Ue Pe ⨯3=0.37.038.073.15.7⨯⨯=4.9A②选择导线截面，查表得Bx-3×4+1×10G15埋地敷设，选择开-1内各自的开关为HG5-40A ，3×RC1×40A ，DZ15LE40/390，额定漏电动作电流≤30mmA ，额定动作时间＜0.1s 。
③分-1箱内各自的开关的选择：HG5-60A ，3×RC1×60A ，DZ15LE60/390，额定漏电动作电流≤30mmA ，额定动作时间＜0.1s 。
（2）开-2至水泵的导线截面及箱内的开关电气选择：①计算电流：查表得 Kx=0.3 Cos Φ0.7 Pe=7.5Kw Ijs=KxφCos Ue Pe ⨯3=0.77.038.073.15.5⨯⨯=8.4A②导线截面选择：Bx-3×4+1×2G15③选择开关电气：HG30-32A ，3×RC1-32/15A ，DZ15LE-40/390，额定漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（3）开-2至水泵分-2箱内导线截面及箱内的开关电的选择：①计算电流：查表得 Kx=0.3 Cos Φ0.7 Pe=7.5Kw Ijs=KxφCos Ue Pe ⨯3=0.77.038.073.15.7⨯⨯=8.4A②导线截面选择：Bx-3×4+1×2G15③选择开关电气：HG30-32A ，3×RC1-32/15A ，DZ15LE-40/390，额定漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（4）开-3至混凝土搅拌机导线截面及箱内电气选择：①计算电流：查表得 Kx=0.7 Cos Φ0.68 Pe=7.5Kw Ijs=KxφCos Ue Pe ⨯3=0.768.038.073.15.7⨯⨯=11.7A②导线截面选择：Bx-3×6+1×10G③选择开关电气：HD11-40A ，3×RC1-40A ，DE15LE-40/390，额定漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（5）开-3至分-2箱导线、开关的选择：①计算电流：查表得 Kx=0.7 Cos Φ0.68 Pe=7.5Kw Ijs=KxφCos Ue Pe ⨯3=0.768.038.073.15.7⨯⨯=11.7A②导线截面的选择：Bx-3×4+1×10G③选择开关电气：HD11/40A ，DE15LE-40/390，额定漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（6）开-4至砂浆拌灰机导线截面及开关箱内电气选择：①计算电流：查表得 Kx=0.7 Cos Φ0.68 Pe=5.5KwIjs=KxφCos Ue Pe ⨯3=0.768.038.073.15.5⨯⨯=8.6A②查表得导线截面选择：Bx-3×4+1×10G③开关箱内电器开关的电气：HD11-40A ，3×RC1-40A ，DE15LE-40/390，额定漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（7）开-4分-2箱导线、开关的选择：①计算电流：查表得 Kx=0.7 Cos Φ0.68 Pe=5.5Kw Ijs=KxφCos Ue Pe ⨯3=0.77.038.073.15.5⨯⨯=8.6A②导线截面的选择：Bx-3×6+1×10G③开关的电气：HD11/40A ，DE15LE-40/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（8）开-5木工机械至分-1导线截面及开关箱内电气的选择：①计算电流：查表得 Kx=0.7 Cos Φ0.7 Pe=1.5Kw Ijs=KxφCos Ue Pe ⨯3=0.77.038.073.15.1⨯⨯=2.28A②导线截面的选择：Bx-3×2.5+1×10G③选择开关电气：HD11/40A ，DE15LE-40/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（9）开-5至分-1箱导线、开关的选择：①计算电流：查表得 Kx=0.7 Cos Φ0.7 Pe=1.5Kw Ijs=KxφCos Ue Pe ⨯3=0.77.038.073.15.1⨯⨯=2.28A②导线截面的选择：Bx-3×2.5+1×10G③选择开关电气：HD11/40A ，DE15LE-40/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（10）开-6钢筋切断机至分箱导线截面及开关箱内电气的选择：①计算电流：查表得 Kx=1 Cos Φ0.7 Pe=5.5Kw Ijs=KxφCos Ue Pe ⨯3=17.038.073.15.7⨯⨯=12A②导线截面的选择：Bx-3×6+1×10G③选择开关电气：HD11/40A ，DE15LE-40/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（11）开-6钢筋弯曲机至分箱导线截面及开关箱内电气的选择：①计算电流：查表得 Kx=1 Cos Φ0.7 Pe=5.5Kw Ijs=KxφCos Ue Pe ⨯3=17.038.073.15.5⨯⨯=12A②导线截面的选择：Bx-3×4+1×10G③选择开关电气：HD11/40A ，DE15LE-40/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（12）开-9交流对焊机至分箱导线截面及开关箱内电气的选择：①计算电流：查表得 Kx=0.45 Cos Φ0.45 Pe=5.5Kw Ijs=KxφCos Ue Pe ⨯3=0.4545.038.073.15.5⨯⨯=8.4A②导线截面的选择：Bx-3×6+1×10G③选择开关电气：HD11/60A ，DE15LE-60/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（13）总配电箱至分-1箱的进线开关、导线选择：①计算电流：查表得 Kx=0.7 Cos Φ0.75 Pe=22.5Kw Ijs=KxφCos Ue Pe ⨯3=0.775.038.073.15.22⨯⨯=31.5A②导线截面的选择：Bx-3×10+2×10G15③选择开关电气：HG5/160A ，DE15LE-160/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（14）总配电箱至分-2进线开关、导线选择：①计算电流：查表得 Kx=0.3 Cos Φ0.7 Pe=20.7Kw Ijs=KxφCos Ue Pe ⨯3=0.37.038.073.17.20⨯⨯=12.5A②导线截面的选择：Bx-3×6+2×10G③开关的选择：HG5/100A ，DE15LE-100/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
（15）总配电箱至分-3箱的进线开关、导线选择（临时配电箱）：①计算电流：查表得 Kx=0.3 Cos Φ0.7 Pe=30Kw Ijs=KxφCos Ue Pe⨯3=0.77.038.073.130⨯⨯=45A②导线截面的选择：Bx-3×25+2×16G50③开关的选择：HG5/163A ，DE15LE-100/390，漏电动作电流≤30mmA ，额定漏电动作时间＜0.1s 。
为了减少用电损耗，本系统采用均衡供电，将施工现场的单向用电设备分为3组，每一组的单向功率约为5Kw 左右，因此，照明分箱的用电量很接近，选用的开关、导线都相同。
