(整理)高清会议电视系统专用技术规范

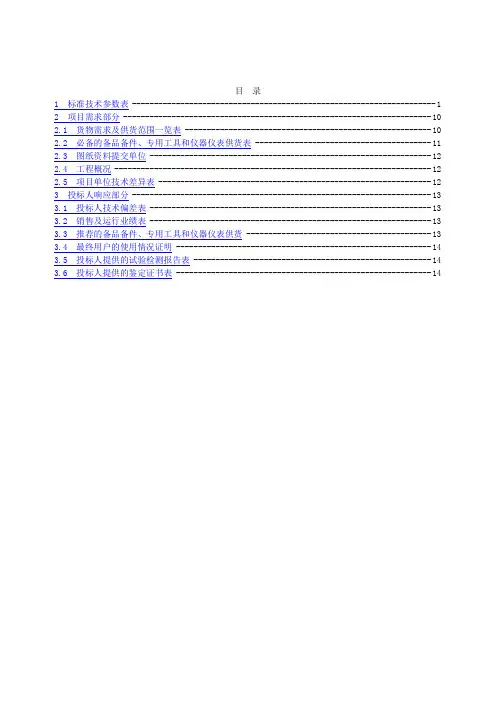

目录
1 标准技术参数表--------------------------------------------------------------------- 1
2 项目需求部分----------------------------------------------------------------------- 9 2.1 货物需求及供货范围一览表 --------------------------------------------------------- 9 2.2 必备的备品备件、专用工具和仪器仪表供货表 ---------------------------------------- 10 2.
3 图纸资料提交单位 ---------------------------------------------------------------- 11 2.
4 工程概况------------------------------------------------------------------------ 11
2.5 项目单位技术差异表 -------------------------------------------------------------- 11
3 投标人响应部分-------------------------------------------------------------------- 12 3.1 投标人技术偏差表 ---------------------------------------------------------------- 12 3.2 销售及运行业绩表 ---------------------------------------------------------------- 12 3.3 推荐的备品备件、专用工具和仪器仪表供货 ------------------------------------------ 12 3.
4 最终用户的使用情况证明 ---------------------------------------------------------- 13 3.
5 投标人提供的试验检测报告表 ------------------------------------------------------ 13 3.
6 投标人提供的鉴定证书表 ---------------------------------------------------------- 13
1 标准技术参数表
投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表6投标人技术偏差表。

表1 会议电视系统标准技术参数表
序号名
称
标准要求投标人保证
一大容量高清MCU
1 系统设计基于嵌入式设计，冗余电源。

全中文管理及配置界面，可以远程管理。

系统能灵活扩容
2 系统处理能力在开启混网混速、分屏功能的前提下，支持不少于40个高清终端以4Mbps速率接入参加会议
3 支持的标准满足ITU-T H.323视频标准。

满足30帧/秒以上的720p高清视频标准。

满足H.263、H.264等ITU-T视频标准，并向下兼容。

满足G.711/G.722/G.719或MPEG-
4 AAC/LC立体声音频标准。

满足ITU-T H.239动态双流标准。

满足HTTP、FTP、SNMP、PING等安全访问机制。

4 基本功能支持混速、混编码协议，即不同的终端可以以不同的带宽、不同的视音频协议加入同一会议，由MCU来进行不同协议之间的翻译和转换。

满足720P及以上，CIF、4CIF、VGA、XGA的图像分辨率，可以输出16：9格式的单屏或多屏图像。

满足IP地址、别名、号码等多种呼叫方式。

满足3组以上不同会议同时召开。

满足带宽动态协商（自动降速/自动升速）等网络优化功能。

具有高清视频分屏功能，投标设备至少能够提供9分屏。

支持穿越防火墙或NAT设备，完成公、专网之间的业务互通。

5 应用功能满足会场回环及观看发言会场等语音激励模式。

满足支持单键全部静音、单键取消全部静音，单个会场静音功能。

能按会场的排序进行点名。

满足会议锁功能。

满足会议预览功能，以便操作人员监视用。

称
6 会议管理中文图形化界面，良好的可操作性，简洁易用。

满足终端状态数据显示（包括接入时间、音视频编码/丢包率、速率等）及综合统计数据功能。

满足IP访问密码、身份认证、会议密码等功能。

管理系统支持开放的接口，能够由第三方对MCU管理软件作二次开发。

投标人应详细说明MCU能够开放哪些管理功能。

二中等容量高清MCU
1 系统设计基于嵌入式设计，冗余电源。

全中文管理及配置界面，可以远程管理。

系统能灵活扩容
2 系统处理能力在开启混网混速、分屏功能的前提下，支持不少于20个高清终端以4Mbps速率接入参加会议
3 支持的标准满足ITU-T H.323视频标准。

满足30帧/秒以上的720p高清视频标准。

满足H.263、H.264等ITU-T视频标准，并向下兼容。

满足G.711/G.722/G.719或MPEG-
4 AAC/LC立体声音频标准。

满足ITU-T H.239动态双流标准。

满足HTTP、FTP、SNMP、PING等安全访问机制。

4 基本功能支持混速、混编码协议，即不同的终端可以以不同的带宽、不同的视音频协议加入同一会议，由MCU来进行不同协议之间的翻译和转换。

满足720P及以上，CIF、4CIF、VGA、XGA的图像分辨率，可以输出16：9格式的单屏或多屏图像。

满足IP地址、别名、号码等多种呼叫方式。

满足3组以上不同会议同时召开。

满足带宽动态协商（自动降速/自动升速）等网络优化功能。

具有高清视频分屏功能，投标设备至少能够提供9分屏。

支持穿越防火墙或NAT设备，完成公、专网之间的业务互通。

5 应用功能满足会场回环及观看发言会场等语音激励模式。

满足支持单键全部静音、单键取消全部静音，单个会场静音功能。

能按会场的排序进行点名。

满足会议锁功能。

满足会议预览功能，以便操作人员监视用。

称
6 会议管理中文图形化界面，良好的可操作性，简洁易用。

满足终端状态数据显示（包括接入时间、音视频编码/丢包率、速率等）及综合统计数据功能。

满足IP访问密码、身份认证、会议密码等功能。

管理系统支持开放的接口，能够由第三方对MCU管理软件作二次开发。

投标人应详细说明MCU能够开放哪些管理功能。

三小容量高清MCU
1 系统设计基于嵌入式设计，冗余电源。

全中文管理及配置界面，可以远程管理。

系统能灵活扩容
2 系统处理能力在开启混网混速、分屏功能的前提下，支持不少于10个高清终端以4Mbps速率接入参加会议
3 支持的标准满足ITU-T H.323视频标准。

满足30帧/秒以上的720p高清视频标准。

满足H.263、H.264等ITU-T视频标准，并向下兼容。

满足G.711/G.722/G.719或MPEG-
4 AAC/LC立体声音频标准。

满足ITU-T H.239动态双流标准。

满足HTTP、FTP、SNMP、PING等安全访问机制。

4 基本功能支持混速、混编码协议，即不同的终端可以以不同的带宽、不同的视音频协议加入同一会议，由MCU来进行不同协议之间的翻译和转换。

满足720P及以上，CIF、4CIF、VGA、XGA的图像分辨率，可以输出16：9格式的单屏或多屏图像。

满足IP地址、别名、号码等多种呼叫方式。

满足3组以上不同会议同时召开。

满足带宽动态协商（自动降速/自动升速）等网络优化功能。

具有高清视频分屏功能，投标设备至少能够提供9分屏。

支持穿越防火墙或NAT设备，完成公、专网之间的业务互通。

5 应用功能满足会场回环及观看发言会场等语音激励模式。

满足支持单键全部静音、单键取消全部静音，单个会场静音功能。

能按会场的排序进行点名。

满足会议锁功能。

满足会议预览功能，以便操作人员监视用。

称
6 会议管理中文图形化界面，良好的可操作性，简洁易用。

满足终端状态数据显示（包括接入时间、音视频编码/丢包率、速率等）及综合统计数据功能。

满足IP访问密码、身份认证、会议密码等功能。

管理系统支持开放的接口，能够由第三方对MCU管理软件作二次开发。

投标人应详细说明MCU能够开放哪些管理功能。

四高清会议电视终端
1 系统设计终端要求采用嵌入式设计，能够支持7×24小时开机运行。

适合于各种类型会议室，摄像机与视频终端为分体式设计，便于安装。

终端满足两路高清摄像机输入，两路高清视频信号同时输出（一路本地和一路远端）。

2 支持的标准及功能满足H.323协议标准。

视频编解码算法应符合国际标准ITU-T H.263、H.264。

图像格式应支持CIF、4CIF、720P、VGA、SVGA、XGA。

音频编码支持ITU的G.711、G.722、G.722.1 、G.719或MPEG－4 AAC-LD。

支持H.239协议，接受双流时能将两个视频流分别显示在两个显示器上。

提供QoS保证,支持IP Precedence，TOS，Diffserv，RSVP。

3 应用功能满足密码管理功能。

提供基于WEB的系统管理功能。

可以通过电脑终端、中央控制系统进行控制。

提供号码簿功能，支持中文地址簿和导入导出功能。

满足NAT及防火墙穿越功能。

IP自适应带宽管理（自动升速及自动降速）。

可以提供中文字幕及会场名功能。

4 音频系统具有噪音消除滤波、回声抑制、自动增益、智能混音等音频处理功能。

五移动式一体化会议电视终端
1 系统设计终端编解码器、摄像机、显示器、麦克风、音箱等为集成设计，全部设备安装在活动的一体化支架上，系统设计合理，样式美观，移动方便。

称
2 支持的标准及功能满足H.323协议标准。

视频编解码算法应符合国际标准ITU-T H.263、H.264。

图像格式应支持CIF、4CIF、720P、VGA、SVGA、XGA。

音频编码支持ITU的G.711、G.722、G.722.1 、G.719或MPEG－4 AAC-LD。

支持H.239协议，接受双流时能将两个视频流分别显示在两个显示器上。

提供QoS保证,支持IP Precedence，TOS，Diffserv，RSVP。

3 应用功能满足密码管理功能。

提供基于WEB的系统管理功能。

可以通过电脑终端、中央控制系统进行控制。

提供号码簿功能，支持中文地址簿和导入导出功能。

满足NAT及防火墙穿越功能。

IP自适应带宽管理（自动升速及自动降速）。

可以提供中文字幕及会场名功能。

4 音频系统具有噪音消除滤波、回声抑制、自动增益、智能混音等音频处理功能。

六高清录播服务器
1 系统指标系统采用编解码器与服务器的分体式设计，设备均采用嵌入式操作系统及专用硬件平台。

支持系统冗余备份，具有日志及故障报警功能，系统支持7*24H 不间断工作，支持冗余备份。

2 录制功能单会议至少支持一路HD720P/1080P高清图像、一路VGA信号、一路音频的同步录制，单会议中录制的所有信号存储在单一标准多媒体文件中，该文件可以被Windows Media Player、Real One 等通用播放软件播放。

系统支持384Kbps~4Mbps速率的会议录制，并可同步录制不少于2个会议。

3 直播功能单会议至少支持一路HD720P/1080P高清图像、一路VGA信号的同步实况直播，直播的媒体流可被通用播放软件接收并同步显示，直播延迟不超过400ms，采用单播方式接收直播的用户数量不少于24个。

称
4 点播功能支持用户以web方式访问服务器，用户在网页上即可进行点播下载操作，支持不少于24用户并发进行点播，具有用户统计和点播统计功能。

5 管理功能支持文件权限设定，可对文件进行权限设定，符合权限的用户才可进行点播、下载等操作；支持用户权限管理，可以对用户进行权限设定及分级管理。

6 其他要求会议录制应不占用MCU资源；可通过U盘、移动硬盘等存储介质对本地信号进行录制存储及拷贝。

七高清电视墙服务器
1 系统设计系统采用硬件结构，嵌入式操作系统，支持7*24小时不间断工作。

完全兼容国内外各主流品牌高清MCU及视频终端。

电视墙服务器工作时不应占用额外的网络带宽资源，在网络中电视墙服务器故障时不应对视频会议系统产生影响。

支持WEB管理，全中文界面。

2 系统功能支持不低于40个4Mbps速率的高清会议，支持H.264协议标准。

支持多会议视频输出，即不同会议的会场可以同时显示在同一电视墙上。

支持不少于8路720P/ 30帧及以上高清图像的输出，输出图像应能够接入高清视频矩阵。

支持图像的分屏显示。

支持会场名的显示。

八防火墙穿越服务器
1 系统功能连接所有H.323视频会议系统或设备，解决近端和远端防火墙问题。

2 支持标准支持标准的H.323终端，适用标准的网闸设备。

3 其他不需要对现有的防火墙、网闸、终端进行更换。

支持AES加密，支持客户验证，可防止恶意攻击。

九会议管理系统
称
1 基本功能采用B/S架构，通过IE浏览器操作。

可以对各个会议室进行预约预订，避免出现会议使用冲突。

可以对视频会议、本地会议分别进行预约。

会议预约成功后，自动在MCU上召集会议。

提供即时会议功能，可立即召开相应的会议。

可以选择需要会议提醒的人员，系统自动以邮件方式提醒相关人员参
加会议。

在会议过程中，会议召开者可进行呼叫、挂断终端、静音、闭音等会议操作。

提供会议指标的统计功能，可以分时
间、分类型、分机构进行统计。

十网闸（GK）
1 基本功能支持多用户注册，支持多个用户数并发。

当节点之间呼叫时，主叫节点不需要输入被叫节点IP地址，只要输入被叫节点的号码或别名，GK应能够将其自动解析成被叫节点的IP地址并返回给主叫节点。

GK在收到节点的注册请求时，对节点的注册身份进行认证，认证方式包括：固定IP地址认证、密码认证、Radius 认证等。

GK能对可处理对节点的呼叫接入请求进行管理，可根据节点的带宽、属性等条件，判断是否允许该节点进行呼叫。

GK支持邻居GK和顶级GK组网方式，支持路由配置，允许向邻居GK或顶级GK申请地址解析。

十一网管系统
1 基本功能基于IP网络实现对系统设备的远程集中管理。

中文管理界面。

可以监视系统中配置的软件及硬件终端的开关机及呼叫状态。

可以对设备批处理统一进行参数配置。

可以对系统中的设备批处理进行软件升级。

可以集中对软件终端和硬件终端将行呼叫的管理，和呼叫的带宽控制。

可以对传输通道的情况进行监测。

能够生成系统拓扑图便于直观对系统管理和监视。

十二专业枪式高清摄像机
1 镜头2/3"卡口型镜头
2 感光元件不低于2/3英寸 3CCD感光部件
称
3 输出图像包括1080 60i/50i、720 60P/50P
4 有效像素有效像素1920(水平)×1080(垂直)
5 镜头变焦不低于15倍光学变焦
6 视频接口具备复合视频、分量/RGB、HD-SDI接口输出
7 控制支持云台控制
十三高档会议专用高清摄像机
1 镜头一体化镜头
2 感光元件不低于1/3英寸 CCD/CMOS感光部件
3 输出图像包括1080 60i/50i、720 60P/50P
4 镜头变焦不低于15倍光学变焦
5 视频接口具备复合视频、高清RGB、HD-SDI接口输出
6 视频输出支持高清和标清图像的同时输出
7 控制支持云台控制，云台为超静音直流电机驱动
十四标准会议专用高清摄像机
1 镜头一体化镜头
2 感光元件不低于1/3英寸 CCD/CMOS感光部件
3 输出图像包括1080 60i、720 60P
4 镜头变焦不低于10倍光学变焦
5 视频接口具备复合视频、分量、HD-SDI接口输出
6 控制支持云台控制及遥控器控制，云台为超静音直流电机驱动
十五云台控制器
1 基本功能兼容会场摄像机的控制协议，宜采用与摄像机同一品牌，能够同时控制6台以上摄像机，包括摄像机设置、摇拍、俯仰、缩放，可设置不少于10个预设位。

十六高清RGBHV矩阵
1 信号类型RGBHV、RGBS、分量
2 支持分辨率720P、1080 60i/50i
3 接口类型5*BNC
4 视频带宽不低于400MHz（-3dB）
5 其他机柜安装。

支持电源冗余保护。

支持第三方中控。

称
十七HD-SDI矩阵
1 数据速率19Mbps-2.97Gbps
2 输入信号HD-SDI、SDI
3 信号标准SMPTE259M、SMPTE292M、SMPTE372M、ITU-R BT.601、ITU-R BT.1120
4 输入电平800mV±10%
5 接口类型BNC
6 其他机柜安装，支持第三方控制。

十八VGA矩阵
1 支持分辨率VGA、XGA
2 接口类型15针
3 视频带宽不低于250MHz（-3dB）
4 其他机柜安装。

支持第三方中控。

十九AV矩阵
13 视频接口BNC
14 切换响应延时≤100ns
15 其他机柜安装。

支持第三方中控。

高清实物展台
1 镜头一体化镜头
2 感光元件3CCD感光部件
3 输出图像支持1920*1080分辨率图像
4 镜头变焦16倍光学
5 其他同步光源
注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2 项目需求部分
2.1 货物需求及供货范围一览表
表2 货物需求及供货范围一览表
序号名称
招标人要求投标人响应招标数量其他要求投标数量其他说明
1 大容量高清MCU
序号名称
招标人要求投标人响应招标数量其他要求投标数量其他说明
2 中等容量高清MCU
3 小容量高清MCU
4 高清会议电视终
端
5 移动视频终端
6 录播服务器
7 电视墙服务器
8 防火墙穿越服务
器
9 网闸
10 会议管理系统
11 网管系统
12 专业枪式高清摄
像机
13 高级会议专用高清摄像机
14 标准会议专用高清摄像机
15 云台控制器
16 高清RGBHV矩阵
17 HD-SDI矩阵
18 VGA矩阵
19 AV矩阵 1
20 高清实物展台
21 其它
屏体颜色：
2.2 必备的备品备件、专用工具和仪器仪表供货表
表3 必备的备品备件、专用工具和仪器仪表供货表
序号名称单位
招标人要求投标人响应
型号和规格数量型号和规格数量1
2
3
4
2.3 图纸资料提交单位
经确认的图纸资料应由投标人提交表4所列单位。

表4 投标人提交的须经确认的图纸资料及其接收单位
提交图纸资料名称接收图纸单位名称、地址、邮编、电话
提交
份数
提交时间
认可图、最终图
说明书
试验报告（附电子文档）（设计单位）
1）技术协议签订后2周内，供
货商应提供认可图纸。

2）工程师在收到认可图纸后2
周内，应将经确认的1份图纸寄送
给供货商。

3）供货商收到经确认的图纸2
周内提出最终图
认可图、最终图
说明书
试验报告
（附电子文档）
（招标方）
2.4 工程概况
2.4.1 项目名称：
2.4.2 项目单位：
2.4.3 工程规模：
2.4.4 工程地址：
2.4.5 交通、运输：
2.5 项目单位技术差异表
项目单位原则上不能改动通用部分条款及专用部分固化的参数。

根据工程使用条件及特殊需求与标准技术参数表有差异或对通用部分条款有差异时，应逐项在“表5 项目单位技术差异表”中列出，并以差异表给出的参数为准。

投标人应对表5的技术参数进行确认。

表5 项目单位技术差异表
序号项目标准参数值项目单位要求值投标人保证值
1
2
……
序号项目变更条款页码、款号原表达变更后表达
1
2
……
3 投标人响应部分
投标人需填写专用部分的第1和第2部分的相应表格。

标准技术参数表和项目单位技术差异表中要求值不同时，以项目单位技术差异表为准。

投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，应填写投标人技术差异表。

“投标人保证值”应与型式试验报告及其他性能试验报告相符。

3.1 投标人技术偏差表
投标人提供的产品技术规范应与本招标文件中规定的要求一致。

若有偏差投标人应如实、认真地填写偏差值；若无技术偏差则视为完全满足本技术规范的要求，且在投标人技术偏差表中填写“无偏差”。

表6 投标人技术偏差表
序号项目对应条款编号技术招标文件要求偏差备注1
2
3
3.2 销售及运行业绩表
表7 销售及运行业绩表
序号产品型号运行单位投运数量投运时间联系人及
电话
备注
3.3 推荐的备品备件、专用工具和仪器仪表供货
表8 推荐的备品备件、专用工具和仪器仪表供货表
序号名称型号和规格单位数量1
2
4
5
3.4 最终用户的使用情况证明
表9 销售及运行业绩表
序号产品型号运行单位投运数量投运时间联系人及电话备注1
2
3
4
5
6
7
8
3.5 投标人提供的试验检测报告表
表10 投标人提供的试验检测报告表
序号产品型号名称试验报告类别和
内容
依据标准试验时间试验单位
3.6 投标人提供的鉴定证书表
表11 投标人提供的鉴定证书表
序号鉴定产品型号名称组织鉴定单位依据标准鉴定时间。
