太阳能光伏发电系统(PVsyst运用)
光伏发电系统简介
光伏发电系统简介光伏发电系统（PV System）是将太阳能转换成电能的发电系统，利用的是光生伏特效应。
光伏发电系统分为独立太阳能光伏发电系统、并网太阳能光伏发电系统和分布式太阳能光伏发电系统。
它的主要部件是太阳能电池、蓄电池、控制器和逆变器。
其特点是可靠性高、使用寿命长、不污染环境、能独立发电又能并网运行，受到各国企业组织的青睐，具有广阔的发展前景。
据智研咨询统计：2012年全球光伏发电累计装机达到97GW,2012年全球新增装机30GW，中国新增装机占全球总量的16%以上，随着国家对清洁能源产业的大力扶持，我国光伏发电系统产业将迎来发展高峰期。
是指利用光伏电池的光生伏特效应，将太阳辐射能直接转换成电能的发电系统，包括光伏组件和配套部件(BOS)。
光伏发电系统技术背景据预测，太阳能光伏发电在21世纪会占据世界能源消费的重要席位，不但要替代部分常规能源，而且将成为世界能源供应的主体。
预计到2030年，可再生能源在总能源结构中将占到30%以上，而太阳能光伏发电在世界总电力供应中的占比也将达到10%以上;到2040年，可再生能源将占总能耗的50%以上，太阳能光伏发电将占总电力的20%以上;到21世纪末，可再生能源在能源结构中将占到80%以上，太阳能发电将占到60%以上。
这些数字足以显示出太阳能光伏产业的发展前景及其在能源领域重要的战略地位。
在当今油、碳等能源短缺的现状下，各国都加紧了发展光伏的步伐。
美国提出“太阳能先导计划”意在降低太阳能光伏发电的成本，使其2015年达到商业化竞争的水平;日本也提出了在2020年达到28GW的光伏发电总量;欧洲光伏协会提出了“setfor2020”规划，规划在2020年让光伏发电做到商业化竞争。
在发展低碳经济的大背景下，各国政府对光伏发电的认可度逐渐提高。
[1]光伏发电系统系统形式主要有三种：1.独立光伏发电系统（离网系统）2.并网光伏发电系统3.分布式光伏发电系统独立光伏发电系统主要组成部分1. 光伏阵列2. 光伏3. 蓄电池组4. 逆变器5. 监控系统6. 负载并网光伏发电系统主要组成部分1. 光伏阵列2. 并网逆变器3. 公共电网4. 监控系统分布式光伏发电系统主要组成部分1. 光伏阵列2. 直流汇流箱3. 直流配电柜4. 并网逆变器5. 交流配电柜6. 负载7. 公共电网8. 监控系统独立太阳能光伏发电是指太阳能光伏发电不与电网连接的发电方式，典型特征为需要用蓄电池来存储夜晚用电的光伏发电系统能量。
太阳能光伏发电系统(PVsyst运用)
能源与动力工程学院课程设计题目：发电系统设计课程：太阳能光伏发电系统设计专业：电气工程及其自动化班级：电气姓名：指导教师：完成日期：目录1光伏软件Meteonorm和PVsyst的介绍---------------------------------------------3 1.1 Meteonorm--------------------------------------------------------------------------3 1.2 PVsyst-------------------------------------------------------------------------------4 2中国北京市光照辐射气象资料-------------------------------------------------------11 3独立光伏系统设计----------------------------------------------------------------------13 3.1负载计算（功率1kw，2kw，3kw，4kw，5kw）-----------------------------13 3.2蓄电池容量设计（电压：24V，48V）----------------------------------------13 3.3太阳能电池板容量设计，倾角设计--------------------------------------------13 3.4太阳能电池板安装间隔计算及作图。
-----------------------------------------16 3.5逆变器选型--------------------------------------------------------------------------17 3.6控制器选型--------------------------------------------------------------------------17 3.7系统发电量预估--------------------------------------------------------------------18第一章光伏软件介绍一、MeteonormMeteonorm软件是一款分析各地的气象资料软件，包括当地的经度，维度，海拔高度，以及太阳辐射度等重要资料，要想设计当地的光伏发电系统，当地的气象资料必须准确，且完整，Meteonorm软件比较好的提供了各地的气象资料。

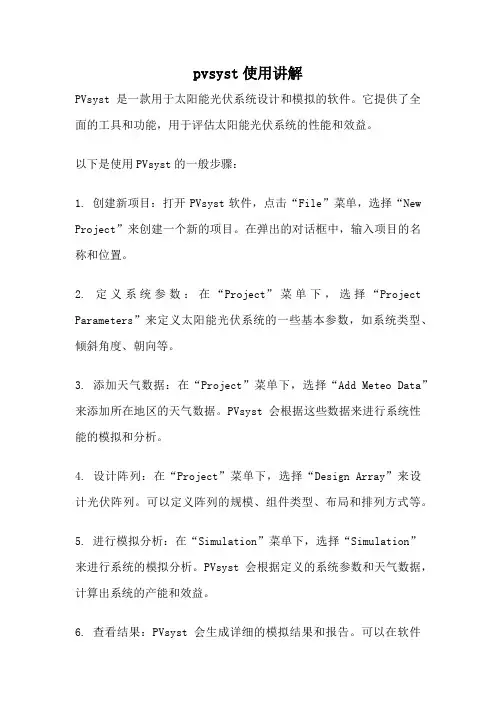

pvsyst使用讲解
pvsyst使用讲解PVsyst是一款用于太阳能光伏系统设计和模拟的软件。
它提供了全面的工具和功能，用于评估太阳能光伏系统的性能和效益。
以下是使用PVsyst的一般步骤：1. 创建新项目：打开PVsyst软件，点击“File”菜单，选择“New Project”来创建一个新的项目。
在弹出的对话框中，输入项目的名称和位置。
2. 定义系统参数：在“Project”菜单下，选择“Project Parameters”来定义太阳能光伏系统的一些基本参数，如系统类型、倾斜角度、朝向等。
3. 添加天气数据：在“Project”菜单下，选择“Add Meteo Data”来添加所在地区的天气数据。
PVsyst会根据这些数据来进行系统性能的模拟和分析。
4. 设计阵列：在“Project”菜单下，选择“Design Array”来设计光伏阵列。
可以定义阵列的规模、组件类型、布局和排列方式等。
5. 进行模拟分析：在“Simulation”菜单下，选择“Simulation”来进行系统的模拟分析。
PVsyst会根据定义的系统参数和天气数据，计算出系统的产能和效益。
6. 查看结果：PVsyst会生成详细的模拟结果和报告。
可以在软件界面上直接查看，也可以导出为PDF或其他格式的文件。
7. 进行优化：根据PVsyst的模拟结果，可以进一步优化光伏系统的设计和参数。
可以尝试不同的倾斜角度、组件类型、阵列布局等，以提高系统的性能和效益。
除了上述基本步骤外，PVsyst还提供了许多其他的功能和工具，如阴影分析、电池储能模拟、经济性分析等。
用户可以根据实际需求，灵活地使用这些功能来设计和优化太阳能光伏系统。

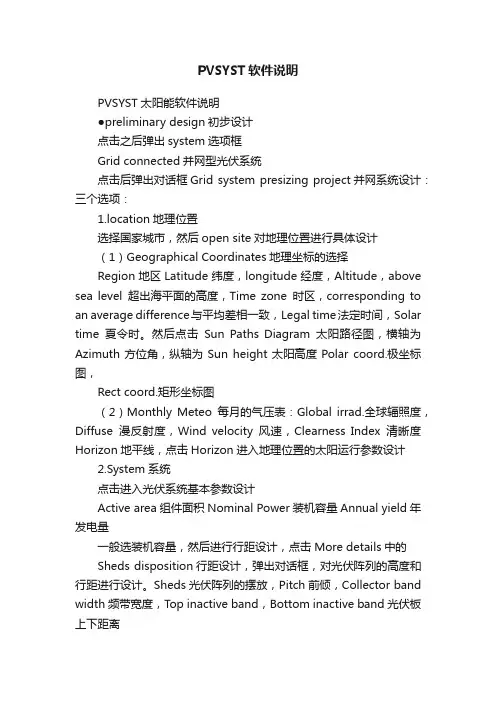

PVSYST软件说明
PVSYST软件说明PVSYST太阳能软件说明●preliminary design初步设计点击之后弹出system选项框Grid connected并网型光伏系统点击后弹出对话框Grid system presizing project并网系统设计：三个选项：1.location地理位置选择国家城市，然后open site对地理位置进行具体设计（1）Geographical Coordinates地理坐标的选择Region地区Latitude纬度，longitude经度，Altitude，above sea level超出海平面的高度，Time zone时区，corresponding to an average difference与平均差相一致，Legal time法定时间，Solar time夏令时。
然后点击Sun Paths Diagram太阳路径图，横轴为Azimuth方位角，纵轴为Sun height太阳高度Polar coord.极坐标图，Rect coord.矩形坐标图（2）Monthly Meteo每月的气压表：Global irrad.全球辐照度，Diffuse漫反射度，Wind velocity风速，Clearness Index清晰度Horizon地平线，点击Horizon进入地理位置的太阳运行参数设计2.System系统点击进入光伏系统基本参数设计Active area组件面积Nominal Power装机容量Annual yield年发电量一般选装机容量，然后进行行距设计，点击More details中的Sheds disposition行距设计，弹出对话框，对光伏阵列的高度和行距进行设计。
Sheds光伏阵列的摆放，Pitch前倾，Collector band width频带宽度，T op inactive band，Bottom inactive band光伏板上下距离Show Optimisation，Shading Graph查看排布下的遮挡情况及损失Collector plane orientation指导局平面图，主要是对倾角、方位角及对应倾斜面上辐照度的参数点击nextModul Type模块样式：Standard标准的，Tranalucide Custom 定做的。
PVSYST7简单使用说明
PVSYST 7.0 光伏电站模拟基本操作方法光伏电站模拟操作：建立项目1.进入系统，选择并网系统“Grid-Connected”（双击）1.输入项目名称（英文），如20200913 solar2.选择地理位置，如hangzhou1.输入项目名称（英文），如20200913 solar2.选择地理位置，如hangzhou3.点击“保存”按键，弹出对话框(1)建议对项目文件名称进行修改;(2)前面项目名称仅是项目的描述，不是项目文件名字。
项目文件名字是“File name”光伏电站模拟操作：变量操作1.进入“Orientation”方位设置。
实现光伏电站的安装方式选择光伏电站模拟操作：安装方式选择1.选择“固定倾斜”（Fixed tiltedplane）2.倾斜角（Plane tilt）设置为23度。
FTranspos=1.06（可提高6%辐照度）。
3.优化设计（Quick optimization）中选择“年辐照度”最优。
4.点击保存。
光伏电站模拟操作：安装方式选择1.选择“固定倾斜”（Fixed tiltedplane）2.倾斜角（Plane tilt）设置为23度。
FTranspos=1.06（可提高6%辐照度）。
3.优化设计（Quick optimization）中选择“年辐照度”最优。
4.点击保存。
光伏电站模拟操作：系统设置1.组件，隆基（Longi）300W2.逆变器华为（Huawei），定义MPPT数量1；3.调整组件整列串并联数。
10串1并。
4.点击保存光伏电站模拟操作：水平线光伏电站模拟操作：系统仿真分析光伏电站模拟操作：系统仿真分析一年中每天辐照与发电量的分布情况（365个点）光伏电站模拟操作：系统仿真分析光伏阵列输出能量分布情况（输出能量的天数情况）如：3000w输出几乎为0天；最多天数输出大约1500w光伏电站模拟操作：系统仿真分析每天能量输出光伏电站模拟操作：系统仿真分析每天能量输出光伏电站模拟操作：表格分析光伏电站模拟操作：主要图表光伏电站模拟操作：小时图表项目训练1.修改地理位置，对比广州“Guangzhou”、哈尔滨“harbin”两地，分析相同安装方式、相同组件方阵容量、逆变器时，发电量的区别。

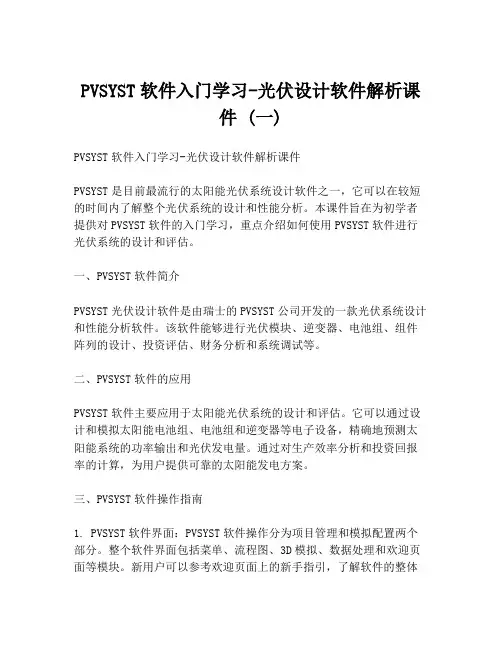

PVSYST软件入门学习-光伏设计软件解析课件 (一)
PVSYST软件入门学习-光伏设计软件解析课件 (一)PVSYST软件入门学习-光伏设计软件解析课件PVSYST是目前最流行的太阳能光伏系统设计软件之一，它可以在较短的时间内了解整个光伏系统的设计和性能分析。
本课件旨在为初学者提供对PVSYST软件的入门学习，重点介绍如何使用PVSYST软件进行光伏系统的设计和评估。
一、PVSYST软件简介PVSYST光伏设计软件是由瑞士的PVSYST公司开发的一款光伏系统设计和性能分析软件。
该软件能够进行光伏模块、逆变器、电池组、组件阵列的设计、投资评估、财务分析和系统调试等。
二、PVSYST软件的应用PVSYST软件主要应用于太阳能光伏系统的设计和评估。
它可以通过设计和模拟太阳能电池组、电池组和逆变器等电子设备，精确地预测太阳能系统的功率输出和光伏发电量。
通过对生产效率分析和投资回报率的计算，为用户提供可靠的太阳能发电方案。
三、PVSYST软件操作指南1. PVSYST软件界面：PVSYST软件操作分为项目管理和模拟配置两个部分。
整个软件界面包括菜单、流程图、3D模拟、数据处理和欢迎页面等模块。
新用户可以参考欢迎页面上的新手指引，了解软件的整体使用流程。
2. PVSYST项目管理：PVSYST软件能够创建新项目、编辑、保存和管理现有项目。
用户可以在项目管理模块中输入数据、修改分析设置、导出数据和保存相关文档。
3. PVSYST模拟配置：模拟配置模块包括太阳辐射计算、区域配置、阵列设计、选型计算、数据导出等。
该模块可以根据用户输入的数据精确定位太阳能发电量，分析太阳光的颜色、位置、温度、光谱、电阻等参数。
4. PVSYST软件的数据处理：PVSYST软件支持多种数据格式的导入操作，包括自身格式、经度、纬度、时区和特殊日期格式等。
针对数据处理，PVSYST软件提供了数据的读取、编辑、转换、筛选和整合等功能。
根据需要，数据可以被导出为不同的格式和文件夹中。
四、PVSYST软件的优势1. PVSYST软件可以精确地预测光伏系统发电量，评估系统的性能和收益，并为设计师、安装人员、运营人员提供指导。
基于PVsyst软件的屋顶光伏发电系统发电量的研究
基于PVsyst软件的屋顶光伏发电系统发电量的研究基于PVsyst软件的屋顶光伏发电系统发电量的研究随着能源需求的不断增长和环境问题的日益突出，光伏发电作为一种清洁、可再生的能源形式，正在得到越来越多的关注和应用。
屋顶光伏发电系统作为一种灵活性较高、可利用空间广泛的技术，受到了广大消费者和企业的青睐。
而衡量光伏发电系统性能好坏的一个重要指标就是发电量。
本文将以PVsyst软件为工具，对屋顶光伏发电系统的发电量进行研究。
首先，本文将详细介绍PVsyst软件的特点及其在光伏发电系统设计中的应用。
PVsyst软件是一款功能强大的光伏系统模拟工具，它能够模拟屋顶光伏发电系统在不同条件下的发电量，并提供详细的数据分析和可视化展示。
该软件可以考虑诸如太阳辐照度、气温、阴影遮挡等多个因素对光伏发电系统性能的影响，从而得出更加准确的发电量预测结果。
接着，本文将针对某个具体的屋顶光伏发电系统进行实例研究。
首先，我们将收集有关该系统的基本信息，包括光伏模块的类型和参数、逆变器的型号和性能、支架的材料和安装角度等。
然后，我们将在PVsyst软件中建立该系统的模型，并输入上述基本信息以及所处地区的气象数据。
在模拟过程中，我们将针对不同季节、不同日照条件进行模拟，并记录系统的实际发电量。
随后，本文将进行数据分析和结果展示。
我们将通过PVsyst软件提供的数据分析功能，对模拟结果进行详细的统计和比较。
通常，我们会比较实际发电量与理论发电量之间的差异，并分析造成差异的因素。
同时，我们还可以通过PVsyst软件提供的可视化功能，绘制出系统在不同时间段的发电曲线和发电效率曲线，以便更直观地观察系统的性能表现。
最后，本文将对屋顶光伏发电系统的发电量进行讨论和总结。
我们将分析模拟结果中的有效性和可靠性，并进一步提出系统性能的改进方案和优化建议。
同时，我们也将探讨光伏发电系统在不同条件下的发电量变化规律，并讨论其与气象因素、光伏组件和系统参数的关系。
PVSYST软件使用教程
PVSYST的介绍
三、并网光伏系统工程设计的使用介绍
1、选择Project design → Grid-Connected 然后点击OK，进入下图界面。
场址的太阳信息
项目和场址的 气候信息
光伏阵列排布 和组件面上辐 照度信息
光伏阵列的遮 挡建模，注意 排布设置。
光伏系统的组 件、逆变器、 参数等设计。
通过调整行距，使得遮挡情况和遮阴损失达到合理的设计值。
点Orientation进入下图的光伏阵列排布方式：固定、跟踪、不同方位角等。 设定光伏组件的排布参数：固定方式、光伏方阵倾斜角、行距、方位角等
3. 架构建筑物对光伏系统遮阴影响评估 、计算遮阴时间及遮阴比例
4. 2、选择地理位置： 倾角、方位角及对应倾斜面上辐照度的参数
装机容量 组件类型 逆变器类型
组件串并联
设计问题反馈
PVSYST的介绍
5、光伏系统参数设置 当光伏系统设计完成后，点击detailed losses进入系统参数设置。 从左到右分别是：温度损失；电阻损失；组件质量及失配损失；灰尘损失；辐照损失。
PVSYST的介绍
6、设计完成模拟计算 点Simulation进入下图计算，然后再点击下图的Simulation。
PVSYST的介绍
三、并网光伏系统初 选择地理位置 步设计的使用介绍
1、先选择 Preliminary design → Grid-Connected 然 后点击OK。
2、选择地理位置：
地理位置的太阳运 行参数
地理位置的气候要素
PVSYST的介绍
3、设置光伏系统基本参 数 左边的三个选项为组件面 积、装机容量、年发电量， 他们为三选一，内部存在 的转换公式。一般取装机 容量。 方位角一般取0度，即北半 球朝正南，南半球朝正北。
PVSYST软件简介
PVSYST的用途
PVSYST主要功能如下： 1. 设定光伏系统种类 ：并网型、独立型、光伏水泵等 2. 设定光伏组件的排布参数：固定方式、光伏方阵斜角、行距、
方位角等 3. 架构建筑物对光伏系统遮阴影响评估 、计算遮阴时间及遮阴
比例 4. 模拟不同类型光伏系统的发电量及系统发电效率 5. 研究光伏系统的环境参数
PVSYST的用途
PVSYST是目前光伏系统设计领域比较常用的软件之一，是 一款光伏系统设计辅助软件，用于指导光伏系统设计及对光伏系 统进行发电量进行模拟计算。它能够完整地对光伏发电系统进行 研究、设计和数据分析。
PVSYST提供了两种水平上的光伏系统研究，对应实际项目 不同的发展阶段。
PVSYST的用途
METEONORM与PVSYST
METEONORM界面
pvsyst6已经集成此软件，在pvsyst6环境下可以不用装!
METEONORM与PVSYST
METEONORM与PVSYST
METEONORM与PVSYST
METEONORM与PVSYST
PVSYST导入气象资料: 1、选择Tool-Import meteo data
场址的太阳信息
项目和场址的 气候信息
光伏阵列排布 和组件面上辐 照度信息
光伏阵列的遮 挡建模，注意 排布设置。
光伏系统的组 件、逆变器、 参数等设计。
光伏完成设计 模拟出结果。
PVSYST的介绍
2、项目和场址气候信息。 在下图输入项目的信息然后点击Site and Meteo；
可以在下图选择地点，点击Next，可设置反射率。
三、并网光伏系统初步设计的使用介绍 1、先选择Preliminary design → Grid-Connected 然后点击OK。
