桥梁荷载试验原理

桥梁荷载试验原理

桥梁荷载试验原理你看啊,桥梁就像一个超级大力士,每天要承受好多东西在身上跑来跑去的,什么汽车啦,行人啦,有时候可能还会有一些特殊的车辆或者重物。

那我们怎么知道这个桥梁是不是真的能扛得住这些压力呢?这就轮到桥梁荷载试验登场啦。

简单来说呢,桥梁荷载试验就像是给桥梁做个体检。

我们得想办法给桥梁加上一些重量,就像给人做力量测试的时候,让他扛点东西一样。

这个加的重量就是我们说的荷载啦。

那为什么要加荷载呢?这是因为我们要看看桥梁在不同重量下的反应。

比如说,当一辆小汽车开过去的时候,桥梁可能只是微微抖一下,就像我们被轻轻碰了一下肩膀。

但是如果是一辆大卡车呢,那桥梁的反应可能就会大一点。

通过给桥梁加不同的荷载,我们就能知道这个桥梁在各种情况下的“表现”。

那这个荷载是怎么加的呢?这可就有讲究了。

一种方法是用一些专门的设备,像重物堆在桥上,或者用一些液压装置来施加压力。

就好比是给桥梁的身上一点一点地加包袱,看看它什么时候会喊累。

还有一种是利用实际的交通工具,让很多车按照一定的顺序和间距开上桥,模拟正常的交通流量,这就像是让一群小伙伴在桥上走来走去,看看桥会不会不高兴。

当我们给桥梁加上荷载的时候,桥梁会有很多反应哦。

它可能会变形,就像我们弯腰一样。

这个变形可不能太大,如果变形太大了,那就像一个人弯腰弯得都快贴到地上了,肯定是不正常的。

我们会用一些仪器来测量桥梁的变形量,这些仪器就像是小眼睛,紧紧盯着桥梁的一举一动。

比如说,有一种仪器叫水准仪,它能很精确地测量出桥梁某个点的高度变化,就像能看出一个人长高或者变矮了一丁点儿似的。

除了变形,桥梁还会有应力的变化。

应力呢,就像是桥梁内部的小情绪。

当有荷载作用的时候,桥梁内部的结构就会紧张起来,就像我们遇到困难的时候,心里会有压力一样。

我们可以通过在桥梁内部或者表面安装一些传感器来测量应力的大小。

如果应力超过了桥梁能承受的范围,那就像一个人的压力太大,可能就会生病一样,桥梁也会出问题的。

阐述桥梁静载试验及动载试验的方法和原理

阐述桥梁静载试验及动载试验的方法和原理

阐述桥梁静载试验及动载试验的方法和原理近年来,随着国民经济的飞速发展,大量低等级的公路被改建、扩建,同时许多桥梁的承载能力和通行能力已远远不能适应现时交通状况的要求,如果对这部分桥梁都进行拆除重建,势必需要投入大量的资金和人力,严重影响现行的交通秩序,同时产生大量的建筑垃圾,造成巨大的资源浪费。

1、荷载试验的目的及项目1.1 桥梁动力荷载试验的目的桥梁动力荷载试验的目的是测定桥梁结构的动力特性,即桥梁结构的自振频率、振型、阻尼比等桥梁结构模态参数;测定桥梁结构在动荷载作用下的强迫振动响应,即桥梁结构的动位移、动应力、冲击系数等。

通过动载试验和理论分析来了解桥梁结构在试验荷载作用下的实际工作状态,判断和评价桥梁结构的承载能力和使用条件,分析桥梁病害成因并掌握其变化规律,分析桥梁病害对桥梁各项性能的影响。

结合桥梁静力荷载试验结果,对桥梁质量做出合理的评价,为桥梁运营管理及改造提供科学的依据。

1.2 桥梁动力荷载试验的项目根据测试目的的不同,桥梁动力荷载试验一般分为脉动试验、跳车试验(冲击试验)、跑车试验等。

1.2.1脉动试验是指当桥面上无汽车行驶和其他的周期性干扰力时,在风、地面微振等环境因素的作用下,桥梁所受的激励是平稳的各态历经宽带随机激励。

结构响应的主谐量,是在其固有频率附近的振动,从而通过脉动测试可以确定结构的固有频率。

1.2.2跳车试验(冲击试验):跳车试验测试汽车跨过15cm高跳板后制动,测量此时桥跨结构在附加汽车质量情况下的衰减振动,确定桥梁的冲击系数,用以分析桥梁结构的振动性质。

1.2.3跑车试验是指桥上跑车试验主要是测试试验汽车在桥上通过时,桥梁结构的强迫振动响应,以及激励后(车辆通过后)振动衰减情况。

2、拱式桥的荷载试验的发展2.1拱式桥的发展拱式桥的发展拱桥,在桥梁的发展史上曾经占有重要地位,迄今为止,已有三千多年的历史,并因其形态美、造价低、承载潜力大而得到广泛的应用。

关于拱桥的起源,众说纷纭,莫衷一是。

桥梁快速荷载试验方法

桥梁快速荷载试验方法

桥梁快速荷载试验方法

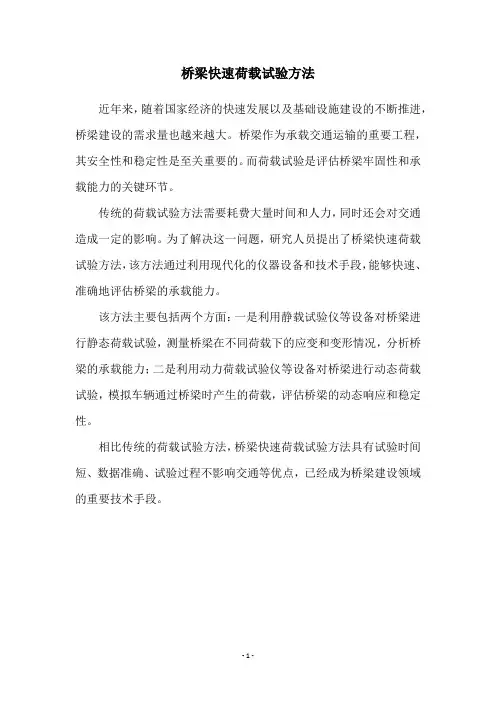

近年来,随着国家经济的快速发展以及基础设施建设的不断推进,桥梁建设的需求量也越来越大。

桥梁作为承载交通运输的重要工程,其安全性和稳定性是至关重要的。

而荷载试验是评估桥梁牢固性和承载能力的关键环节。

传统的荷载试验方法需要耗费大量时间和人力,同时还会对交通造成一定的影响。

为了解决这一问题,研究人员提出了桥梁快速荷载试验方法,该方法通过利用现代化的仪器设备和技术手段,能够快速、准确地评估桥梁的承载能力。

该方法主要包括两个方面:一是利用静载试验仪等设备对桥梁进行静态荷载试验,测量桥梁在不同荷载下的应变和变形情况,分析桥梁的承载能力;二是利用动力荷载试验仪等设备对桥梁进行动态荷载试验,模拟车辆通过桥梁时产生的荷载,评估桥梁的动态响应和稳定性。

相比传统的荷载试验方法,桥梁快速荷载试验方法具有试验时间短、数据准确、试验过程不影响交通等优点,已经成为桥梁建设领域的重要技术手段。

- 1 -。

桥梁荷载试验方案

桥梁荷载试验方案

桥梁荷载试验方案为了保证桥梁的结构安全可靠,必须进行荷载试验,以评估桥梁对各种荷载的承载能力。

荷载试验是桥梁设计和施工的重要一环,它可以验证设计参数的合理性,检验结构的强度和刚度,评估结构的振动特性和动力响应,以及检测结构的疲劳、断裂和变形情况。

以下是一份桥梁荷载试验方案,旨在提供一种全面而有效的方法来进行荷载试验。

1.试验目的通过荷载试验评估桥梁的结构安全性和承载能力,检验设计参数的准确性,并验证试验结果与分析结果的一致性。

2.试验类型a)静载试验:应用静态荷载来评估结构的弯曲、剪切和扭转性能。

b)动载试验:应用动态荷载来评估结构的振动特性和动力响应。

c)动静结合试验:综合应用静、动两种荷载来评估结构的综合性能。

3.荷载选择a)静载试验:按照设计荷载的最大值进行试验,可根据设计代码和桥梁用途确定。

b)动载试验:选择合适的载重车辆,根据实际情况考虑轴重、轴距和速度等参数。

c)动静结合试验:根据实际情况综合考虑静、动载的组合方式和荷载参数。

4.试验方案a)试验前准备:-桥梁全面检查,并对可能的损伤和缺陷进行修复。

-清理桥面垃圾、杂草等障碍物,并确保桥梁表面干净。

-安装试验所需的传感器和测量设备,如位移计、应变计、加速度计等。

-建立数据采集和存储系统,以记录和分析试验数据。

b)试验过程:-静载试验:按照设计荷载的要求,逐渐增加荷载,并在每个荷载水平上记录下相关数据,如位移、应变、变形等。

-动载试验:按照试验方案规定的速度和载重车辆参数进行试验,记录下桥梁的响应和振动特性。

-动静结合试验:综合应用静、动两种荷载进行试验,记录下桥梁综合性能的数据。

c)试验数据处理与分析:-对试验数据进行处理和筛选,采用合适的数学模型和统计方法进行分析。

-比较试验结果与理论计算结果和设计要求的一致性,评估结构的安全性和承载能力。

-根据试验结果,提出对桥梁结构的改进建议,以优化其安全性和经济性。

5.试验安全措施a)借助专业工程师和试验人员,确保试验过程的安全可控。

道路桥梁荷载试验技术

道路桥梁荷载试验技术

道路桥梁荷载试验技术道路桥梁是国家基础设施建设的重要组成部分,承载着交通运输的重任,是联系城市和交通的重要纽带。

为了确保桥梁的安全运营,需要对道路桥梁进行荷载试验。

本文将介绍道路桥梁荷载试验技术的相关知识。

一、荷载试验的概念荷载试验是一种测试结构物承受负荷能力的方法,对于道路桥梁结构而言,荷载试验是一个非常重要的工作,它能够确保桥梁在正常运营时不会出现结构问题和安全隐患。

道路桥梁荷载试验分为静载试验和动载试验两种方式,其中静载试验包括静载试验和静力分析试验。

二、荷载试验的方法(一)静载试验静载试验是指在道路桥梁上施加一定的静荷载,通过测量变形和应力、应变,评估结构的承载能力。

静力分析试验是通过对应力和应变的分析,对道路桥梁的承载性进行评估。

静载试验需要安装测量设备,包括测量桥面变形的位移计和测量应力、应变的应变计。

试验时,通过施加重载到钢板的顶端,从而施加横向的力到路面,以确定桥梁对纵向和横向负荷的反应。

(二)动载试验动载试验是指在道路桥梁上以较高的速度行驶一定的车辆,通过测量桥梁振动响应,评估结构的承载能力。

动载试验分为低速试验和高速试验两种方式。

低速试验可以通过均衡车辆的质量和道路数据,模拟真实的车辆荷载,并使用传感器测量桥面的振动响应来评估桥梁承载能力。

高速试验则需要使用比较特殊的设备,如振动仪和高速摄像机等,以获取桥梁在高速条件下的振动响应和破坏模式。

三、荷载试验的设备荷载试验包括多种设备,主要有:(一)变形测量设备变形测量设备是用于测量桥梁结构的变形和位移的设备,包括压力计和支承力测量装置。

(二)应变测量设备应变测量设备是用于测量桥梁结构应变量的设备,包括线性应变计和应变量计。

(三)振动测量设备振动测量设备是用于测量桥梁在荷载下振动的设备,包括振动仪和高速摄像机。

(四)安全设备安全设备包括防爆器、遮断板等设备,用于确保荷载试验人员的安全。

四、荷载试验的影响因素荷载试验的结果受到多方面因素的影响,包括道路桥梁的年限、设计、建造以及维护等因素,因此,荷载试验结果需要结合多个因素综合评估并进行判断。

桥梁标定荷载实验报告

桥梁标定荷载实验报告

一、实验背景为了检验某桥梁的承载能力和预制梁板的沉降量是否在运行范围内,确保桥梁结构的安全稳定,本次实验对桥梁进行了标定荷载试验。

实验地点位于我国某地区,实验对象为该地区一座预应力混凝土连续梁桥。

二、实验目的1. 检验桥梁结构的内在质量,确保桥梁安全稳定运行。

2. 确定桥梁结构的承载能力及营运条件,为桥梁维护和加固提供依据。

3. 分析桥梁病害原因及其变化规律,为桥梁养护提供指导。

三、实验方法1. 实验仪器:本实验采用静态荷载试验方法,主要仪器有:压力传感器、位移计、应变计、数据采集系统等。

2. 实验步骤:(1)在桥底搭设脚手架,有工作人员在桥底不设传感器;(2)布设测量检测点,设置数据参照;(3)监测点的复核,主要是检查预设的传感器是否有效;(4)观测仪器的接线、调试,有专业人员进行操作;(5)由拉土车拉土向桥面设定的位置分级加载;(6)检测数据的记录收集,归档出具相应报告。

四、实验数据与分析1. 承载能力分析通过对桥梁进行分级加载,记录桥梁的变形和应力数据,根据实验结果,桥梁的承载能力满足设计要求。

2. 沉降量分析在荷载作用下,桥梁预制梁板产生了一定的沉降量。

通过分析沉降量数据,可以评估桥梁的稳定性。

本次实验中,桥梁的沉降量在允许范围内,符合设计要求。

3. 病害原因分析通过对实验数据的分析,发现桥梁存在以下病害:(1)部分预制梁板存在裂缝,原因可能与施工工艺、材料质量等因素有关;(2)桥梁支座存在局部变形,原因可能与支座材料、安装工艺等因素有关。

五、结论1. 本次桥梁标定荷载实验结果表明,桥梁结构的内在质量良好,承载能力和沉降量均满足设计要求。

2. 桥梁存在部分病害,需进一步分析原因,制定相应的维护和加固措施。

六、建议1. 对桥梁进行定期检查和维护,确保桥梁安全稳定运行。

2. 对存在病害的部位进行加固处理,提高桥梁的使用寿命。

3. 加强桥梁施工和监理工作,确保桥梁质量。

本实验报告仅供参考,具体实施过程中还需根据实际情况进行调整。

桥梁结构荷载试验

桥梁结构荷载试验

桥梁结构荷载试验桥梁结构荷载试验是对桥梁的承载能力和安全性能进行评估的重要手段之一、通过对桥梁进行不同类型荷载的施加,可以模拟实际使用情况下的力学行为和响应,对桥梁结构的设计和施工提供科学依据。

下面将详细介绍桥梁结构荷载试验的内容和步骤。

一、荷载试验的目的:1.评估桥梁结构的承载能力和安全性能;2.验证桥梁设计和施工的可靠性和合理性;3.提供桥梁结构的实际受力和变形信息。

二、荷载试验的类型:1.静载试验:施加静力荷载,直接测量桥梁结构的应力、应变、挠度等参数,评估结构的变形和破坏特性。

2.动载试验:施加动力荷载,观测桥梁的振动响应,分析结构的固有频率、模态形态等信息。

三、荷载试验的步骤:1.准备工作:确定试验桥梁的类型、形式、规模和试验荷载,制定试验计划。

2.安装测点:在桥梁结构上布置压力传感器、应变计、位移计等测点,用于记录和监测试验过程中的受力和变形情况。

3.施加荷载:根据试验计划,选择适当的荷载方式,施加在桥梁上,如车辆、锚固装置等。

4.数据采集:使用数据采集系统实时记录和存储试验过程中的测量数据。

5.观测记录:观察试验过程中的变形和破坏情况,并记录下来。

6.分析评估:根据试验数据和观测记录,对桥梁结构的承载能力和安全性进行评估分析。

7.结果验证:将试验结果与设计要求和规范标准进行验证,判断桥梁结构是否满足要求。

8.报告总结:根据试验结果和分析,编制试验报告,总结试验过程和结论,提出对桥梁结构的改进建议。

四、荷载试验的注意事项:1.试验过程中要保证试验桥梁的稳定性和安全性,避免试验荷载造成过大的变形和破坏。

2.正确选择试验荷载的类型和大小,保证试验结果的可靠性和准确性。

3.严格按照试验计划和步骤进行试验,确保试验的规范性和可重复性。

4.在试验中及时记录和保存试验数据和观测记录,确保数据的完整性和可靠性。

5.结果分析和评估应基于科学的理论和方法,确保评估的准确性和客观性。

6.报告总结应清晰、准确地表达试验过程和结果,提出合理的改进建议。

桥梁荷载试验方案

桥梁荷载试验方案

桥梁荷载试验方案一、项目背景桥梁荷载试验,顾名思义,就是对桥梁在荷载作用下的性能进行测试。

这次试验的桥梁是一座新建的大跨度悬索桥,地处山区,跨越了一条深不见底的峡谷。

桥梁全长3.2公里,主桥跨度达到了560米,是国内同类桥梁中的佼佼者。

二、试验目的1.验证桥梁设计是否符合规范要求。

2.检查桥梁结构在荷载作用下的安全性、稳定性、耐久性。

3.为桥梁的运营、维护、保养提供科学依据。

三、试验内容1.静载试验:通过在桥梁上布置荷载,观察桥梁的变形、应力等参数,评估桥梁的承载能力。

2.动载试验:通过模拟车辆行驶、风载等动态荷载,测试桥梁的振动特性、疲劳寿命等。

3.极限荷载试验:在保证安全的前提下,对桥梁施加超过设计荷载的极限荷载,检验桥梁的极限承载能力。

四、试验步骤1.准备阶段:收集桥梁设计资料,编制试验方案,搭建试验平台,调试仪器设备。

2.静载试验:按照试验方案,分批次施加荷载,记录桥梁的变形、应力等参数。

3.动载试验:利用激振器模拟动态荷载,测试桥梁的振动特性。

4.极限荷载试验:在安全的前提下,逐渐加大荷载,观察桥梁的极限承载能力。

5.数据分析:对试验数据进行分析,评估桥梁的性能。

6.编制试验报告:整理试验数据,编写试验报告。

五、试验保障1.人员保障:成立试验团队,明确分工,确保试验顺利进行。

2.设备保障:选用高性能的试验设备,确保试验数据的准确性。

3.安全保障:制定严格的试验安全措施,确保试验过程中的人员安全。

4.资金保障:保证试验所需资金充足,确保试验顺利进行。

六、试验成果1.桥梁设计验证:通过试验,验证桥梁设计是否符合规范要求。

2.桥梁性能评估:评估桥梁在荷载作用下的安全性、稳定性、耐久性。

3.桥梁运营维护:为桥梁的运营、维护、保养提供科学依据。

4.技术积累:通过试验,积累桥梁荷载试验经验,为今后的工程提供借鉴。

现在,这个方案已经在我脑海中构思完毕。

我将投入到紧张的实施阶段。

我相信,通过这次试验,我们能为我国桥梁事业的发展贡献一份力量。

桥梁施工中的承重试验方法

桥梁施工中的承重试验方法

桥梁施工中的承重试验方法桥梁是现代交通运输的重要组成部分,对于保障道路和铁路的安全运行至关重要。

在桥梁建设过程中,承重试验是一项必要的工作,旨在评估桥梁结构的稳定性和承载能力。

本文将介绍桥梁施工中常用的承重试验方法,以确保桥梁建设的质量和可靠性。

一、静载试验法静载试验是桥梁施工中最常用的承重试验方法之一。

该方法通过在桥梁上加载一定的静载,观测和记录桥梁的变形和应力情况,评估桥梁结构的稳定性和承载能力。

静载试验分为单个点加载试验和均匀加载试验两种形式。

单个点加载试验通常在桥梁的极限设计荷载点进行,通过在该点处加载荷载,并逐渐增加,观测桥梁的变形情况,确定其极限承载能力。

均匀加载试验则是在桥梁整个跨度范围内均匀加载荷载,以模拟实际使用过程中的荷载情况,评估桥梁结构的整体性能。

二、动载试验法动载试验是另一种常用的承重试验方法,主要用于评估桥梁在动荷载作用下的响应和结构稳定性。

该方法通过在桥梁上加载模拟实际交通荷载的动态荷载,观测和记录桥梁的动态响应,评估桥梁结构的可靠性和稳定性。

动载试验可分为自然频率试验和激励荷载试验。

自然频率试验通过在桥梁上施加冲击或振动力,观测桥梁的振动频率和模态形态,以确定其固有频率和振动特性。

激励荷载试验则是在桥梁上施加模拟实际交通荷载的动态荷载,观测桥梁的响应情况,评估桥梁的承载能力和疲劳性能。

三、超静定试验法超静定试验法是一种结合了静载试验和动载试验的承重试验方法。

该方法通过在桥梁上施加静载和动载的组合荷载,对桥梁进行综合性能评估。

超静定试验通常分为过载试验和抗振试验两种形式。

过载试验在桥梁设计荷载的基础上进一步增加荷载,观测桥梁的变形情况,评估桥梁的超静定能力。

抗振试验则是在桥梁上施加模拟实际地震或其他振动荷载,观测桥梁的响应情况,评估桥梁的抗震性能和稳定性。

四、应力监测方法应力监测方法是承重试验中用于监测桥梁结构应力情况的重要手段。

该方法通过在桥梁结构内部配置应力传感器,实时监测桥梁的应力分布情况。

桥梁荷载试验

桥梁荷载试验

桥梁荷载试验桥梁结构荷载试验桥梁结构荷载试验就是对桥梁结构进行直接加载测试的科学试验,目的是通过荷载试验,了解桥梁结构在试验荷载作用下的实际工作状态,从而判断桥梁结构的安全承载能力及评价桥梁的营运质量,有助于发现桥梁结构隐蔽病害,检验桥梁结构的设计与施工质量,可确定旧桥结构的实际承载能力,为制定桥梁加固或改建技术方案提供依据。

桥梁结构荷载试验主要包括:静载试验、动载试验和索力测试静载试验静载试验是对结构试验中最多最常见的基本实验。

静载试验一般可以通过加载设备来实现加载要求。

静载试验主要测试不同荷载工况下的静态应变。

静载试验系统要求系统稳定度高、可靠性强、低漂移、抗干扰能力极强,本公司的DH3816/DH3815N静态分析系统均可用于桥梁的静载试验。

DH3815N静态测试分析系统主要特点:网络控制分布式系统,方便应变计连接;每台机箱16通道,2Hz/通道,0.5秒完成所有通道采样。

尤其适用于桥梁现场试验。

动载试验桥梁结构在移动的车辆、人群、风力和地震等动力荷载作用下会产生振动。

行驶在桥梁上的车辆因受到多种复杂因素的影响,对桥梁结构产生的动力效应往往大于其静止作用在桥上所产生的静力效应。

动载实验主要是测量移动车辆荷载(跑车、跳车和刹车)作用下桥梁指定断面上的动应变或指定点动挠度,并根据测得数据确定桥梁的冲击系数和动态增量。

桥梁作为大型结构,其动载强迫响应信号频率较低,但是现场试验环境复杂,干扰信号很多,因此要求测试系统的采样率高、现场抗干扰能力强,系统操作方便。

的最高采样频率为200Hz,每台机箱8通道,机箱之间可扩展100米,方便现场分散式接线。

该系统为桥梁动载试验专门设计,投入市场近十年,产品成熟,功能完善。

索力测试拉索广泛应用于斜拉桥、悬索桥、系杆拱桥以及采用缆索施工的场所。

斜拉桥中的斜拉索,悬索桥中的主缆和吊索,系拱桥中的吊索和施工中的缆索等索力是极其重要的设计参数。

准确测估拉索的索力具有重要的实际意义。

桥梁荷载试验

桥梁荷载试验

桥梁荷载试验桥梁是连接两个地点的重要交通工程,它承载着人们的出行需求。

然而,随着交通量不断增加和车辆荷载变大,桥梁的安全性和可靠性成为了一个极其重要的问题。

为了确保桥梁在使用过程中能够安全稳定地承受荷载,桥梁荷载试验被引入。

桥梁荷载试验是一项科学而系统的工程实验,在桥梁建设阶段以及使用过程中进行。

它旨在评估桥梁的结构强度,验证桥梁设计的合理性,以及检测和修复潜在的结构缺陷。

通过荷载试验,工程师可以获得桥梁在真实交通负载下的响应情况,从而确定桥梁的安全性能。

桥梁荷载试验一般分为静载试验和动载试验。

静载试验是在桥梁上逐步施加荷载并进行长时间监测,以评估桥梁在静态负载下的变形和应力分布情况。

通过静载试验,可以确定桥梁的强度、刚度和变形性能。

动载试验则是模拟真实交通负荷条件,通过模拟车辆行驶时的荷载作用来评估桥梁的振动响应和结构动力性能。

桥梁荷载试验的过程一般包括以下几个步骤:1. 实地勘测和档案分析:首先,工程师会对桥梁进行实地勘测,收集关于桥梁的基本信息和设计图纸。

然后,他们会对桥梁的历史档案进行分析,了解其建设和维护情况。

2. 试验准备:在试验前,工程师需要进行桥梁结构的准备工作。

这包括清理桥面、安装试验设备、设置监测点位等。

3. 荷载施加:在试验期间,工程师会使用专业的荷载设备逐步施加预定的负载到桥梁上。

在静载试验中,荷载会逐渐增加,并在每个负荷阶段停留一段时间以观察桥梁的变形和应力分布。

在动载试验中,工程师会模拟交通负荷,使用行驶模拟车或制造振荡负载来模拟真实交通条件。

4. 监测数据记录:在试验期间,工程师会使用传感器和监测设备来记录桥梁的变形、应力、振动等数据。

这些数据将用于后续的分析和评估。

5. 数据分析和评估:试验结束后,工程师会对监测数据进行深入分析和评估。

他们会比较试验前后的数据,评估桥梁的结构性能和安全性能,并提出改进建议。

公路桥梁荷载试验

公路桥梁荷载试验
测点在控制加载程序时的相对残余变位(或应变) /越小,说明结构越接近弹性工作状况,一般要求/ 值不大于20%,当其大于20%时,应查明原因, 若确系桥梁强度不足,应在评定时酌情降低承载能 力。
在实际测试中,通常通过以下几个方面来评价桥梁 结构的动力性能。 1、比较桥梁结构频率的理论值与实测值,如果实 测值大于理论计算值,说明桥梁结构的实际刚度较 大,反之则说明桥梁结构的刚度偏小,可能存在开 裂或其他不正常的现象。 2、根据动力冲击系数的实测值来评价桥梁结构的 行车性能,实测冲击系数较大则说明桥梁结构的行 车性能差,桥面平整度不良,反之亦然。 3、实测阻尼比的大小反应了桥梁结构耗散外部能 量输入的能力,阻尼比大,说明桥梁耗散外部能量 输入的能力大,振动衰减的快;阻尼比小,说明桥 梁耗散外部能量输入的能力差,振动衰减的慢。但 是,过大的阻尼比可能是由于桥梁结构存在开裂或 支座工作不正常等现象引起的。
第一节:荷载试验的定义、目的及内容
1、1 荷载试验的定义
桥梁的荷载试验是一种比较直观评定桥梁承载力的方 法,而且比较为广大工程技术人员所接受。
静载试验要是通过在桥梁结构上施加与设计荷载或使 用荷载基本相当的外载,采用分级加载的方汰,利用 检测仪器测试桥梁结构的控制部位与控制截而在各级 试验荷载作用下的挠度、应力、裂缝、横向分布系数 等特性的变化,将测试结果与结构相应荷载作用下的 计算值与有关规范规定似作比较,从而评定出桥梁结 构的承载能力。通过校验系数来说明结构潜在的承载 力,相对残余变形反映了结构的工作状态。
脚手架的搭设要因地制宜、牢固可靠,方便布置 安装观测仪表,同时要保证不影响仪表和测点的 正常工作,且不干扰测点附属设施。在不便搭设 固定脚手架的情况下,可考虑采用轻便灵活的吊 架、挂篮或专用的桥梁检查设备(检查车、检查 架等)。

桥梁施工中的静载力测试方法

桥梁施工中的静载力测试方法

桥梁施工中的静载力测试方法桥梁是连接两个地理位置的重要交通设施,其安全性和稳定性对于交通运输的顺畅至关重要。

而在桥梁的施工过程中,静载力测试是一项重要的工作,用于评估桥梁的承载能力和结构的稳定性。

本文将介绍桥梁施工中常用的静载力测试方法,以及其原理和应用。

静载力测试是通过施加静态荷载来测试桥梁结构的变形和承载能力。

在桥梁施工中,常用的静载力测试方法包括静载试验、静载荷重试验和静载振动试验。

静载试验是一种常见的测试方法,通过施加一定的静态荷载来测量桥梁结构的变形和应力。

这种方法通常使用静载试验机来施加荷载,并通过传感器来测量变形和应力。

静载试验可以模拟实际使用条件下的荷载情况,评估桥梁结构的安全性和可靠性。

通过静载试验,可以确定桥梁的设计参数,如桥墩的尺寸和深度,以及桥面板的厚度和强度。

静载荷重试验是一种更为精确的测试方法,通过施加一系列不同的静态荷载来测量桥梁结构的变形和荷载性能。

这种方法通常使用荷重试验机来施加荷载,并通过传感器来测量变形和应力。

静载荷重试验可以模拟不同荷载条件下的桥梁变形和承载能力,评估桥梁结构的稳定性和安全性。

通过静载荷重试验,可以确定桥梁的最大承载能力和变形限制,为桥梁的设计和施工提供重要参考。

静载振动试验是一种新兴的测试方法,通过施加一定的静态荷载和振动荷载来测量桥梁结构的动态响应和变形。

这种方法通常使用振动试验机来施加荷载,并通过传感器和振动分析仪来测量变形和响应。

静载振动试验可以模拟实际使用条件下的动态荷载情况,评估桥梁结构的动态性能和稳定性。

通过静载振动试验,可以确定桥梁的动态响应频率和模态形态,为桥梁的设计和施工提供重要参考。

在桥梁施工中,静载力测试方法的选择取决于具体的工程要求和条件。

静载试验是一种常见且可靠的测试方法,适用于大部分桥梁结构的评估。

静载荷重试验是一种更为精确和全面的测试方法,适用于对桥梁结构的承载能力和变形性能进行详细评估。

静载振动试验是一种新兴的测试方法,适用于对桥梁结构的动态性能和稳定性进行研究。

桥梁荷载试验方案

桥梁荷载试验方案

附件一:参考试验方案吉祥路中桥荷载试验方案一、桥梁概述吉祥路中桥为1×25m正交预应力混凝土简支小箱梁桥。

桥宽28m,横断面布置:6。

75m (人行道)+14.5m(机动车道)+6.75m(人行道),横断面布置如图1所示,全桥共21片小箱梁。

设计荷载:城—A级。

图1 桥梁上部横断面布置图(尺寸单位:cm)二、荷载试验(一)试验目的及试验依据1、试验目的1)检验该桥整体结构的质量和结构的可靠性;2)判断桥跨结构在试验荷载作用下的实际受力状态和工作状态,评价结构的力学特性和工作性能,检验结构的承载能力是否能满足设计标准:3)通过动荷载试验以及结构固有模态参数的实桥测试,了解桥跨结构的动力特性,以及各控制部位在使用荷载下的动力性能;4)进行梁的强度、刚度及承载能力评估。

2、试验依据:1)《公路旧桥承载能力鉴定方法》(以下简称《方法》);2)《城市桥梁设计荷载标准》(CJJ 77-98);3)《公路桥涵设计通用规范》(JTG D60-2004);3)《公路钢筋混凝土及预应力混凝土桥涵设计规范》(JTG D62-2004);4)吉祥路中桥施工图(二)试验内容1、试验部位1)动载试验:试验项目为跑车、刹车和跳车.2)静载试验:左辐和右幅主梁跨中最大弯矩加载.2、主要试验设备1)变形检测设备精密水准仪(瑞士徕卡)二套,最小读数0。

01mm,精度0.4mm/km2)应变检测设备JMZX—2001综合测试仪(长沙金码高科)一套,精度为13)动载试验设备INV306动态数据采集处理系统一套(东方振动研究所)(三)结构理论分析原理及试验加载方案1、结构理论分析原理吉祥路中桥,为1×25m正交预应力混凝土简支空心板桥.桥横断面由21片小箱梁组成,4车道.动载试验求动力增大系数时,将荷载布设在第2车道,求解第3车道拾振器处的静载理论挠度值f st .根据实测动挠度幅值,计算动力增大系数:1+µ=1+/f st设计荷载:用铰接板梁法计算跨中荷载横向分布系数,利用试验断面的弯矩影响线进行纵向加载,求解设计荷载作用下最不利荷载位置,求得设计活荷载效应(控制荷载模式)。

桥梁荷载试验

桥梁荷载试验
动载试验: 桥梁动载试验是利用某种激振方法激起桥梁 结构的振动,然后测定其固有频率、阻尼比、振型、动力 冲击系数、行车响应等参量,从而判断桥梁结构的整体刚 度、行车性能。
一、荷载试验的目的:
(3)验证桥梁结构的设计理论和设计方法。
应变—电阻变化—电压(或电流)变化—放大—记录—数据处理
电测法具有灵敏度高的特点,应变片重量轻、体积小且可在高(低) 温、高压等特殊环境下使用,测量过程中的输出量为电信号,便于实现自 动化和数字化,并能进行远距离测量及无线遥测。
静载试验仪器设备
1、电阻应变片
① 电阻应变片优点 ② 电阻应变片构造 ③ 电阻应变片分类 ④ 金属应变片工作原理 ⑤ 电阻应变片的选用 ⑥ 电阻应变片的粘贴技术
静载加载分级与控制
为了加载安全和了解结构应变和变位随试验荷载增加的变化关系。
1、分级控制的原则 (1)当加载分级较为方便时,可按最大控制截面内力荷载工况均分为4~5级。 (2)当使用载重车加载,车辆称重有困难时也可分成3级加载。 (3)当桥梁的调查和验算工作不充分,或桥况较差,应尽量增多加载分级。如 限于条件,加载分组较少时,应汁意每级加载时,车辆荷载应逐辆缓缓驶入 预定加载位置,必要时可在加载车辆未到达预定加就位置的分次对控制测点 进行读数监控,以确保试验安全。 (4)在安排加载分级时,应注意加载过程中其他截面内力亦应逐渐增加,且最 大内力不应超过控制荷载作用下的最不利内力。 (5)根据具体条件决定分级加载的方法.最好每级加载后卸载,也可逐级加载, 达到最大荷载后逐级卸载。
应变测量原理:利用电桥平衡测量电阻改变,从而进一步得到应变。
B
R1 A
R2 C
R4
R3
D
电桥平衡(UBD=0):R1 R3 R2 R4

桥梁荷载试验

桥梁荷载试验

桥梁荷载试验1检测目的及方法1.1 检测目的各桥梁检查及荷载试验的主要目的如下:(1)通过桥梁检查,找出结构维修加固后是否仍存在缺陷、损伤及病害,从结构受力和使用性能的角度分析这些病害产生的原因,掌握结构的实际工作状况,评定桥梁技术状况等级。

(2)通过静载试验,测试结构主要受力构件在静荷载作用下的受力性能,掌握桥梁结构的实际工作状况,判断结构受力是否正常及是否满足设计要求。

(3)通过动载试验,测试结构在动力荷载作用下的响应,掌握桥梁结构的主要动力性能和动力特性,从整体上了解结构的工作状态。

(4)通过以上工作,掌握桥梁的整体工作状态,对桥梁结构在运营过程中的安全性做出综合评价,并对存在隐患的部位进行分析,提出桥梁结构处理的初步意见。

同时也为桥梁后续的养护、维修提供指导,保证桥梁结构的长期安全运营。

1.2 桥梁检测的基本思路和方法桥梁检测的基本思路为:对全桥进行详细检查→对桥梁原有病害部位进行重点复查,判断病害的发展情况,并在此基础上检查结构有无出现新的病害→桥梁无损检测→计算分析→桥梁荷载试验→综合评估。

具体工作流程图如2-3-1所示。

图2-3-1 工作流程图1.3设备选型及准备对荷载试验设备进行状态确认,保证设备工作正常,满足测试要求,准备应变计粘结剂、标签等耗材。

2 桥梁结构检算及承载能力荷载试验2.1 桥梁结构检算桥梁结构检算的目的是对桥梁结构当前状态的形成过程与内力状态进行计算和反演分析,查明桥梁结构的薄弱环节和不利影响因素,提出相应的处治措施与对策,确保桥梁结构的安全运营。

根据《公路桥梁承载能力检测评定规程》(JTG/T J21-2011),对混凝土桥承载能力极限状态的计算评定应根据桥梁检测结果,采用引入检算系数、截面折减系数的方法进行修正计算。

配筋混凝土桥梁结构承载能力极限状态,采用式(4.1.1)进行计算评定:0d c dc s ds 2e (,,,,)(1)S R f a a Z γζζξ≤- (4.1.1)式中:0γ——结构的重要性系数;S ——荷载效应函数;()•R ——抗力相应函数;d f ——材料强度设计值;ds a ——构件钢筋几何参数值;2Z ——承载能力检算系数; e ξ——承载能力恶化系数;c ξ——配筋混凝土结构的截面折减系数;s ξ——钢筋截面的折减系数。

桥梁荷载试验检测方案(一)

桥梁荷载试验检测方案(一)

桥梁荷载试验检测方案(一)桥梁荷载试验检测方案背景桥梁是人们出行的重要通道,为了确保桥梁的安全可靠运行,需要进行荷载试验检测。

荷载试验检测是通过对桥梁施加不同的负载,来评估其结构的承载能力和安全性能。

方案内容本方案将详细说明桥梁荷载试验检测的流程和步骤。

1. 确定试验目标•确定试验桥梁的类型和规模•确定试验的目的,如评估结构的静态和动态响应、验证设计参数等2. 试验前准备•准备试验设备,包括荷载传感器、应变传感器、位移传感器等•安装传感器,在试验桥梁的关键部位进行布置•检查和校准传感器,确保其准确性和稳定性3. 试验方案设计•根据试验目标和桥梁的特点,设计试验方案•确定试验负载类型,如静载、动载、疲劳试验等•确定试验荷载大小和施加位置•制定试验荷载施加的时间和持续方式4. 试验执行•根据试验方案,按照预定的时间表和计划执行试验•通过荷载施加设备对桥梁施加荷载•实时监测桥梁的响应和变化,在试验过程中记录数据5. 数据分析和评估•对试验数据进行处理和分析,获取重要的结构响应参数•进行静力和动力的计算和评估,评估桥梁的承载能力和安全性能•分析试验结果,提出改善建议和措施6. 报告撰写和汇报•撰写试验报告,包括试验目的、方案、执行过程、数据分析和评估结果等•汇报试验结果,向相关部门或客户进行分享和解读•根据需求,对试验方案和桥梁设计提出改进建议结论通过桥梁荷载试验检测,可以全面评估桥梁的承载能力和安全性能,为桥梁的设计和维护提供科学依据。

本方案通过明确的步骤和流程,提供了一种有效的桥梁荷载试验检测方法。

7. 安全考虑与风险控制•在试验过程中,要严格遵守安全操作规程,确保试验人员和周围环境的安全•对试验设备、传感器等进行定期检查和维护,确保其正常运行和准确性•在试验前要评估可能存在的风险和潜在问题,制定相应的控制措施•建立紧急救援预案,以应对可能出现的意外事件或事故8. 人员及资源安排•确定试验团队的人员组成,包括试验负责人、技术人员、数据分析人员等•分配试验任务和责任,并制定相应的时间计划和工作安排•确保试验所需的设备、材料和资源的准备和调配9. 桥梁保养与维修•根据试验结果和评估报告,制定桥梁的保养维修计划•定期检查和维护桥梁结构和设备,及时发现并修复问题•加强桥梁的监测和管理,确保其长期运行的安全性和可靠性10. 监督与监测•对试验过程进行监督和检查,确保试验的准确性和可靠性•建立桥梁长期监测网络,实时监测桥梁的状态和变化•建立档案记录,对桥梁的试验和维护进行跟踪和管理高效的桥梁荷载试验检测方案的重要性桥梁是基础设施的重要组成部分,其安全性和可靠性直接关系到人们的交通安全和经济发展。

桥梁荷载试验规范要求详细解读

桥梁荷载试验规范要求详细解读

桥梁荷载试验规范要求详细解读桥梁荷载试验规范是用于桥梁结构负荷试验的指导性文件,它规定了试验的目的、试验内容、试验方法、试验要求等方面的内容。

本文将对桥梁荷载试验规范进行详细解读,以便更好地理解和应用这一规范。

一、试验目的桥梁荷载试验的目的是验证和评估桥梁结构的承载能力和安全性,为设计、施工和使用提供可靠的依据。

通过试验可以得到桥梁结构的荷载-应变关系、变形特性等参数,进而进行结构计算和评估。

二、试验内容1. 荷载试验荷载试验是桥梁荷载试验的核心内容,主要包括静态试验和动态试验。

静态试验是在稳态条件下施加荷载,观测结构的应变和变形情况;动态试验是施加动态荷载,观测结构的振动响应。

2. 变形观测变形观测是为了了解桥梁在荷载作用下的变形情况,一般通过测量和记录桥梁结构的位移、转角、沉降等参数来完成。

3. 检测荷载检测荷载是为了确认试验时施加的荷载与实际使用条件下的荷载相匹配,确保试验结果的可靠性。

检测荷载包括静态荷载、动态荷载和温度荷载等。

三、试验方法1. 共振试验共振试验是利用激励力的频率与桥梁结构的固有频率相近,使结构发生共振,从而通过观测共振曲线来获得结构的参数。

共振试验一般适用于大跨度和大挠度的桥梁。

2. 等效荷载试验等效荷载试验是根据实际使用条件下的荷载特点,通过减小荷载的大小或者调整荷载的分布形式,将实际荷载转化为试验荷载。

等效荷载试验可以更好地模拟实际使用条件下的荷载对桥梁结构的影响。

3. 水平转移试验水平转移试验是指在试验中改变载荷的施加位置,以观测桥梁结构在不同位置受荷载的响应。

该试验方法可以验证桥梁结构的荷载传递机制和实际荷载分布的合理性。

四、试验要求1. 试验样品试验样品应符合设计要求,并经过充分的检测和验收。

如果桥梁的复杂性无法完全测试,可采用简化模型进行试验。

2. 试验设备试验设备应满足精度要求,并通过校准和检定。

试验设备应包括应变测量设备、位移测量设备、荷载施加设备等。

3. 试验环境试验环境应符合设计要求,尽量避免外界干扰。

midas civil 桥梁荷载试验实例精析

midas civil 桥梁荷载试验实例精析

在撰写这篇文章之前,我对于midas civil 桥梁荷载试验实例精析这个主题有了相关的了解,首先让我们明确一下文章的主要内容和结构。

文章将以midas civil 桥梁荷载试验实例为主线索,深入解析其原理、方法和应用,并结合实际案例进行分析和论证。

整篇文章将分为引言、midas civil 桥梁荷载试验原理与方法、实例精析、个人观点和总结回顾五个部分。

以下是对每个部分的简要讨论:引言:在本部分,我将简要介绍midas civil 桥梁荷载试验的背景和意义,并指出本文的主要研究目的和方法。

midas civil 桥梁荷载试验原理与方法:本部分将重点介绍midas civil 桥梁荷载试验的原理和方法,包括其基本理论、模拟原理和具体操作步骤,以便读者能够深入理解其实质。

实例精析:在这一部分,我将结合真实案例,针对具体的midas civil 桥梁荷载试验实例进行分析和论证,重点剖析试验结果、数据分析和结论推断,以印证前文所述的原理和方法。

个人观点:这一部分将是我对midas civil 桥梁荷载试验的个人理解和经验总结,包括其优势、不足以及进一步发展方向等,与读者共享我的见解和思考。

总结回顾:最后一部分将是对全文的总结和回顾,通过对前文内容的归纳和总结,使读者能够全面、深刻和灵活地理解midas civil 桥梁荷载试验的相关知识和应用。

现在我会开始撰写文章,包括以上提到的五个部分。

文章字数将超过3000字,格式将遵循普通文本的知识文章格式,并在内容中多次提及指定的主题文字。

文章将通过逐步展开的方式,深入解析和讲解midas civil 桥梁荷载试验实例,以期为您提供一篇高质量、深度和广度兼具的中文文章。

如果您对文章的结构或内容有任何特殊要求,请随时告诉我,我会尽力满足您的需求。

在引言部分,我将会介绍midas civil 桥梁荷载试验的背景和意义。

midas civil 软件是一款专业的结构分析与设计软件,其在桥梁设计领域具有广泛的应用。

桥梁快速荷载试验方法

桥梁快速荷载试验方法

桥梁快速荷载试验方法
桥梁快速荷载试验方法是一种测试桥梁强度和耐久性的方法。

这种测试方法利用特殊的设备将荷载迅速施加到桥梁上,模拟现实中桥梁所承受的荷载情况。

试验过程中,需要使用多种传感器来监测桥梁的应变、变形等参数,并将这些数据与国家标准进行比较。

快速荷载试验方法可分为动载试验和静载试验两种。

动载试验通过模拟车辆、行人等荷载来测试桥梁的响应情况,而静载试验则是将大量重物加在桥梁上,检测桥梁的变形和应变情况。

在进行桥梁快速荷载试验前,需要进行多项准备工作,包括制定试验方案、选定试验及监测设备、设定数据采集方案等。

试验时,需要注意保障安全、遵守试验程序及要求,并对试验数据进行准确记录和分析。

桥梁快速荷载试验方法可帮助检测桥梁的质量、耐久性和安全性,为桥梁建设提供科学依据和技术支持。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
拱脚最大负弯矩工况
(2)附加工况 拱脚最大水平推力工况
l/4截面最大正弯矩和最大负弯矩工况
l/4截面正负挠度绝对值之和最大工况
6、两铰拱桥试验工况 (1)主要工况 拱顶最大正弯矩工况 拱脚最大水平推力工况 (2)附加工况 l/4截面最大正弯矩和最大负弯矩工况 l/4截面正负挠度绝对值之和最大工况
7、斜拉桥试验荷载工况 (1)主些工况 主梁中儿跨备(1-2) 加载试验与观测(3-5) 测试结果的分析与评定(6-7)
§5-1 荷载试验的目的及主要内容
三、荷载试验的准备工作:
计划与淮备阶段的工作内容主要有:收集、研究试验桥梁的有关 技术文件,考察试验桥梁的现状和试验的环境条件,拟定试验方案 及试验程序,确定试验组织及人员组成,测试系统的构成,仪器的 组配及标定,必要的器材淮备等工作。
§5-2 试验方案与实施
2、车辆荷载加载分级的方法 (1)逐渐增加加载车辆数 (2)先上轻车后上重车 (3)加载车位于内力影响线的不同部位 (4)加载车分次装载重物 以上各法亦可综合采用,以方便加载分级实施。
桂孔跨中最大正弯矩工况
桥墩最大竖向反力工况
4.连续刚构桥试验荷载工况 (1)主要工况 主跨墩顶最大负弯矩工况
主跨跨中最大正弯矩工况
(2)附加工况 墩顶支点最大剪力工况
边跨最大正弯矩工况
桥墩(台)最大反力工况
§5-2 试验方案与实施
一、试验荷载工况的确定:
5.无铰拱桥试验荷载工况 (1)主要工况 拱顶最大正弯矩工况
§5-1 荷载试验的目的及主要内容
二、主要工作内容:
(1)明确荷载试验的目的; (2)试验准备工作; (3)荷载试验的方案拟定(包括静载试验与动载试验测试 项目) (4)荷载试验的测点设置与测试仪器、设备组配; (5)荷载试验的加载等级控制与试验过程安全控制; (6)试验数据分析与结构性能评定; (7)试验报告编写
1.试验孔(或墩、塔)的选择 2.搭设脚手架和测试支架 3.静载试验加载位置的放样和卸载位置的安排 4.试验人员组织及分工 5.其他准备工作
选择和判断
§5-2 试验方案与实施
一、试验荷载工况的确定:
实操题
1.简支梁桥试验荷载工况 (1)主要工况 跨中最大正弯矩工况 (2)附加工况
l/4截面最大正弯矩工况
本章主要内容
荷载试验的目的及主要内容 加载方案和测点布置 静载试验仪器设备 静载试验 试验数据分析及桥梁承载力评定 结构动载试验
大纲要求
了解:桥梁荷载试验的目的、组织、设计的内容及承载力评估的方法。
熟悉:桥梁荷载试验与承载力评定相关的设计、试验规范、标准、规程。
掌握:静力荷载试验中如何确定加载和测试“控制断面”,加载效率计算、 加卸载的分级、终止试验条件,测试内容、方法、测点布置、仪器 选配;挠度、应力(应变)、裂缝等数据处理及曲线绘制等;动力 荷载试验方法、测试内容、测点布置、仪器选用;振型、频率和阻 尼三个动力特性参数的测试和分析方法;动挠度、动应力(应变) 的测试方法和数据处理。基于桥梁荷载试验的承载能力评定方法。
支点最大剪力工况 桥墩最大竖向反力工况
2.连续梁桥试验荷载工况 (1)主要工况 主跨支点最大负弯矩工况 主跨跨中最大正弯矩工况 (2)附加工况 边跨最大正弯矩工况 主跨桥墩最大竖向反力工况 主跨支点最大剪力工况
3.悬臂梁桥(T形刚构桥)试验荷载工况 (1)主要工况 墩顶支点最大负弯矩工况 锚固孔跨中最大正弯矩工况 (2)附加工况 墩顶支点最大剪力工况
§5-2 试验方案与实施
静载试验效率
q
Ss S(1
)
注意取值:提高还是降低、新桥与旧桥
动载试验效率
d
Sd S
注意取值:车型、车重、车速和车距
§5-2 试验方案与实施
三、加载方式及设备的选择:
静载加载分级与控制
为了加载安全和了解结构应变和变位随试验荷载增加的变化关系。
1、分级控制的原则 (1)当加载分级较为方便时,可按最大控制截面内力荷载工况均分为4~5级。 (2)当使用载重车加鼓,车辆称重有困难时也可分成3级加载。 (3)当桥梁的调查和验算工作不充分,或桥况较差,应尽量增多加载分级。如 限于条件,加载分组较少时,应汁意每级加载时,车辆荷载应逐辆缓缓驶入 预定加载位置,必要时可在加载车辆未到达预定加就位置的分次对控制测点 进行读数监控,以确保试验安全。 (4)在安排加载分级时,应注意加载过程中其他截面内力亦应逐渐增加,且最 大内力不应超过控制荷载作用下的最不利内力。 (5)根据具体条件决定分级加载的方法.最好每级加载后卸载,也可逐级加载, 达到最大荷载后逐级卸载。
主梁墩顶支点最大负弯矩工况
主塔塔顶纵桥向最大水平变位与塔脚 截面最大弯矩工况
(2)附加工况 中孔跨中附近拉索最大拉力工况 主梁最大挠度工况 辅助墩最大竖向反力工况
§5-2 试验方案与实施
二、试验荷载等级的确定:
控制荷载
(1)汽车和人群(标准设计荷载); (2)挂车或履带车(验算荷载) (3)需通行的特殊重型车辆。
分别计算设计时所采用的控制荷载或由试验目的所决定的荷载对结 构控制截面产生的内力(或变形)的最不利值并进行比较,取其中最不利 者对应的荷载作为控制荷载。
荷载试验应尽量采用与控制荷载相同的荷载,而组成控制荷载(标准 设计荷载)的车辆是由运管车辆统计而得的概率模型。当客观条件所限, 采用的试验荷载与控制荷载有差别时,为保证试验效果,在选择试验荷 载的大小和加载位置时采用静载试验效率ηq进行控制。
了解:桥梁荷载试验的目的、组织、设计的内容及承载力评估的方法。
熟悉:桥梁荷载试验与承载力评定相关的设计、试验规范、标准、规程。
掌握:静力荷载试验内容、方法、测点布置、仪器操作;挠度、应力(应 变)、裂缝等测试方法;动力荷载试验内容、方法、测点布置、仪 器操作;动挠度、动应力(应变)的测试方法。
§5-1 荷载试验的目的及主要内容
桥梁荷载试验就是对桥梁结构物进行直接加载测试的一种 特殊的科学试验工作。
桥梁荷载试验分为静载试验和动载试验。
一、荷载试验的目的:
新建桥梁:(1)检验桥梁设计施工质量; (2)判定桥梁结构的实际承载力; (3)验证桥梁结构的设计理论和设计方法。
旧桥:(1)确定桥梁结构的承载能力及营运条件 (2)分析桥梁病害原因及其变化规律
相关文档
最新文档
