AutoDesk Inventor三维模型转换成CAD平面工程图
cad三维版怎样转换成平面版的
cad三维版怎样转换成平面版的
1,你已画好了立体图（立体图必须是实体的），把立体图调到你想要的那个视图（前视，俯视，左视及三维等轴测都可以）
2，点布局1（也就是进去布局），布局的视图保特和模型的视图一样（也就是说模型里是前视，布局里也是前视）
3，命令菜单栏点绘图>建模>设置>轮廓(注CAD以前的版本“建模”为“实体”），点了命令后在布局里选中立体图然后连续按4次空格键（在按空格键时你也可以仔细看看命令栏的提示）
4，点模型（就是回到模型面板），这个时候立体图就多了一层线条图了，同时图层里面多了两个以PH-BB PV－1BB命名的图层，然后你把这两个图层以外的全部图层锁定（也就是说只打开这两个图层，其它图层全都锁定）
5,如果视图是平面视图（比如前视，俯视，左视）的话你就直接“复制ctrl+c”复制整个立体图,然后新建“ctrl+n”一个图形样板，在这个新建的图形样板里“粘贴ctrl+v”
6，如果视图是轴测图那么你就要调ucs坐标了，键入命令ucs空格后输v空格视图就变成了平面视图，然后再“复制ctrl+c”到另一个图形样板里“粘贴ctrl+v”
7，在新建的图形样板里粘贴后，你会发现粘贴的图那些理论上看不到的线条也存在，你只需选中他删除就行了（因为复制过来的两个图层一个是立体图可见线，另一个是立体图理论上不可见的线条）,而后的图形是一个整体，如果想自己编辑的话，只要把这个图炸闪就行8，一次只能一个视图，N个视图的话你就要循环这几个步骤N次，其实都很简单。
CAD中的三维模型转换和导出方法
CAD中的三维模型转换和导出方法CAD（Computer-Aided Design）是计算机辅助设计的缩写，是一种通过计算机辅助完成设计任务的技术。
在现代工程设计中，CAD软件被广泛应用于建筑、机械、制造和其他领域。
在使用CAD软件进行设计时，经常需要将三维模型转换和导出到其他文件格式，以便在其他软件中进行进一步的处理或分享给他人。
本文将介绍CAD中的三维模型转换和导出方法。
一、转换格式在CAD软件中，常见的三维模型格式包括STEP、IGES、STL、OBJ等。
这些格式各有特点，适用于不同的应用场景。
下面将介绍如何进行格式转换。
1. STEP格式：STEP是一种通用的三维模型交换格式，多用于CAD软件之间进行模型的互换。
在CAD软件中，选择导出模型时，可以选择"Save As"或"Export"菜单，然后选择STEP格式并保存。
同样，也可以通过选择"Import"菜单，选择STEP格式的文件进行导入。
2. IGES格式：IGES（Initial Graphics Exchange Specification）也是一种通用的三维模型交换格式，常用于CAD软件之间的数据交换。
在CAD软件中，转换为IGES格式的方法类似于转换为STEP格式。
3. STL格式：STL（Stereolithography）格式是一种常用的用于3D打印的文件格式。
在CAD软件中，选择导出模型时，可以选择STL格式并保存。
通常，还可以选择导出精度，以控制模型的细节程度。
4. OBJ格式：OBJ格式是一种常见的三维模型文件格式，广泛应用于游戏开发和虚拟现实等领域。
在CAD软件中，将模型转换为OBJ格式的方法与转换为其他格式类似。
二、导出方法除了格式转换，CAD软件还提供了多种导出方法，以便将三维模型导出到其他软件中进行后续处理或分享给他人。
下面将介绍一些常见的导出方法。
AUTOCAD软件中三维实体转化二维工程图技巧
AU TOCAD软件中三维实体转化二维工程图技巧叶海见(浙江工业职业技术学院,浙江绍兴312000)摘 要:在AU TOCAD软件中由三维实体模型生成二维工程图常用方法大多是在图样空间完成,用起来很不方便,且相关操作指导介绍过于简单,使用者难以真正掌握。
本文探索出一种新的方法,首先在图样空间设置好需要的视图,设置图形操作,接下来在模型空间里操作,利用关闭相应图层操作和移动命令把各视图分离,再把有关视图在空间位置进行旋转对正,最后得到符合投影规律的视图。
本文为广大AutoCAD用户提供了一套完整的三维实体转化二维工程图的方法,可以提高AutoCAD三维设计的效率。
关键词:图样空间;模型空间;图层隐藏;移动旋转中图分类号:TB237 文献标志码:BSkill at T ranslation of3D Solid Model into2D E ngineering Dra wing in AutoCAD Softw areYE Haijian(Zhejiang Industry Polytechnic College,Shaoxing312000,China)Abstract:The usual method for the translation of3D solid model into2D engineering drawing is achieved under paper space in AutoCAD.Because the translation is very inconvenient and the introduction of operation guidance is simple,so it is difficult for the user to mastery.For these reasons,a new method is brought out in this paper.First of all,necessary views are set up in the paper space,and then graphics operations are set up.Next operation is in the model space,all the views are separated by the command of close layer and move,and after that the positions of the views are rotated and justified.Finally the views that fill the projection law are received.In this paper,a new method for the translation of3D solid model into2D engineering drawing is brought out to the users of AutoCAD,and this method can increase the3D design efficiency.K ey w ords:Paper space,Model space,Layer hidden,Move rotate “有了实体,能不能自动生成二维平面图形”?在教授AU TOCAD软件的三维实体造型时,许多人经常会问。
CAD中的2D图纸和3D模型文件的转换方法
CAD中的2D图纸和3D模型文件的转换方法CAD软件在工程设计和制图中起着至关重要的作用。
它可以帮助工程师和设计师将概念转化为2D图纸和3D模型，从而更好地实现设计和制造。
在CAD软件中，2D图纸和3D模型的转换是一种常见的操作。
下面将介绍几种常用的方法，帮助用户轻松实现这一转换。
1. 从2D图纸到3D模型的转换：- 首先，打开CAD软件并选择2D图纸文件。
- 确定要转换的对象或图层，并通过选择命令选择它们。
- 使用“拉伸”命令将所选对象拉伸为第三维度。
该命令要求用户输入拉伸的高度或选择要延伸至的点。
- 最后，保存图纸文件，并将其另存为3D模型文件，如.STL、.STEP或.IGES格式。
2. 从3D模型到2D图纸的转换：- 打开CAD软件并选择3D模型文件。
- 使用“剖视图”命令将3D模型剖开，并将其转换为2D图纸。
- 通过输入视图的位置和方向，将模型剖开并生成其剖视图。
- 接下来，使用“绘制”或“插入”命令创建2D图形元素，如线、圆、弧等，来表示剖视图中的几何形状。
- 最后，保存图纸文件，并将其另存为2D图纸文件，如.DWG、.DXF或.PDF格式。
3. 使用CAD插件或扩展：- 除了CAD软件本身提供的转换功能外，用户还可以通过安装CAD插件或扩展来实现更高级的2D和3D转换。
- 一些流行的CAD插件或扩展可帮助用户快速将2D图纸转换为3D模型，反之亦然。
- 用户应该根据自己的需求选择适合的插件或扩展，并按照其提供的指南和说明进行操作。
4. 使用CAD工程服务提供商：- 对于那些不熟悉CAD软件或对转换过程不熟悉的用户，他们可以考虑使用CAD工程服务提供商的服务。
- 这些服务提供商通常具有专业的CAD技能和经验，可以为用户提供高质量的2D和3D转换服务。
- 用户只需提供2D图纸或3D模型文件，并告知他们所需的转换类型，即可获得相应文件的转换结果。
以上是几种常用的CAD中的2D图纸和3D模型文件转换方法。

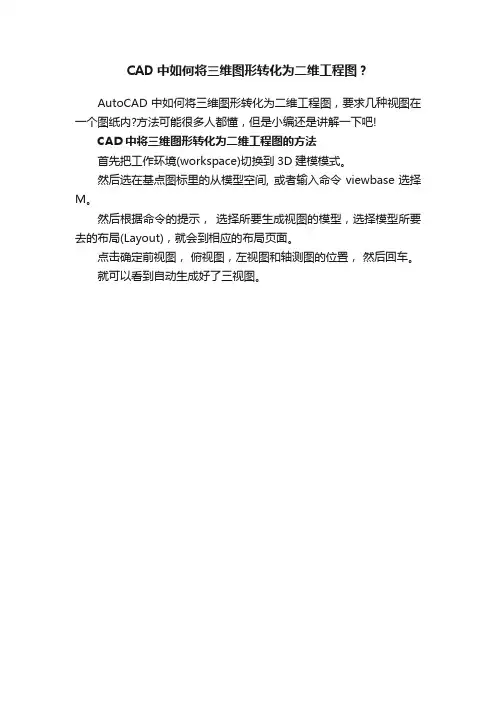

CAD中如何将三维图形转化为二维工程图？
CAD中如何将三维图形转化为二维工程图？
AutoCAD中如何将三维图形转化为二维工程图，要求几种视图在一个图纸内?方法可能很多人都懂，但是小编还是讲解一下吧!
CAD中将三维图形转化为二维工程图的方法
首先把工作环境(workspace)切换到3D建模模式。
然后选在基点图标里的从模型空间, 或者输入命令viewbase选择M。
然后根据命令的提示，选择所要生成视图的模型，选择模型所要去的布局(Layout)，就会到相应的布局页面。
点击确定前视图，俯视图，左视图和轴测图的位置，然后回车。
就可以看到自动生成好了三视图。
3d转cad图纸操作流程
3d转cad图纸操作流程英文回答：Step-by-Step Guide to Converting 3D Models to CAD Drawings.1. Import the 3D Model into CAD Software.Open your CAD software and create a new file.Import the 3D model into the software using the appropriate import command.Select the desired import options and specify the unit scale.2. Extract the Geometry.Select the imported 3D model and use the "Explode" or "Separate" command to extract the individual geometricentities (curves, surfaces, solids).Alternatively, you can manually trace over the 3Dmodel to create new lines, arcs, and other geometric shapes.3. Create 2D Profiles.Use the "Section" or "Slice" tool to create 2Dprofiles of the extracted geometry.Specify the orientation and cutting plane for theprofile extraction.Check the resulting profiles for accuracy and completeness.4. Convert 2D Profiles to CAD Primitives.Select the 2D profiles and use the "Create Line," "Create Circle," or "Create Curve" commands to convert them into CAD primitives.Adjust the properties of the primitives (e.g., line thickness, color, fill) as needed.5. Dimension and Annotate the Drawing.Add dimensions to the drawing using the "Dimension" tools.Insert notes and callouts to clarify specific features or measurements.Label the drawing with a title, revision number, and other relevant information.6. Save the CAD Drawing.Once the drawing is complete, save it in the desired CAD file format (e.g., DWG, DXF).Choose the appropriate export settings and specify the desired drawing scale.中文回答：3D模型转CAD图纸操作流程。
cad怎么把三维转成二维
cad怎么把三维转成二维CAD是一种广泛应用于设计和绘图领域的软件工具。
它具有强大的功能，其中之一是能够将三维模型转换为二维图纸。
在本文中，我们将详细介绍如何使用CAD软件将三维模型转换为二维图纸。
在CAD软件中，转换三维模型为二维图纸的过程通常被称为投影。
投影的主要目的是展示三维对象的外观和尺寸，并将其转换为平面上的二维表示。
下面是一些常见的CAD软件中用于将三维转换为二维的主要方法和步骤：1. 选择正确的坐标系：在进行三维到二维转换之前，首先需要选择适当的坐标系。
通常情况下，我们使用笛卡尔坐标系，其中有三个坐标轴：X，Y和Z。
确定坐标系后，可以设置合适的比例尺和视图设置。
2. 创建投影视图：在CAD软件中，可以通过不同的方法创建投影视图。
其中最常用的方法是正交投影和透视投影。
正交投影是将三维模型投影到平行于观察者平面的二维平面上，而透视投影则更加真实地模拟了人眼视觉的效果。
选择适当的投影方法取决于您的需求和个人喜好。
3. 选择视图方向：在创建投影视图时，您需要选择适当的视图方向。
在三维对象中，可能存在多个视图方向。
您可以旋转和调整视图以获得最佳观察角度。
此外，您还可以选择从不同角度观察三维对象，并将其投影到不同的二维图纸上。
4. 添加尺寸和标注：一旦您已成功创建投影视图，接下来的步骤是添加尺寸和标注。
尺寸是表示物体尺寸和间距的线和数字。
标注则是对物体特征的描述，例如名称、标记和注释。
通过添加尺寸和标注，您可以使二维图纸更具信息性和易读性。
5. 附加细节和图例：根据您的需求，您可以添加额外的细节和注释到二维图纸中。
这可以包括图例、符号、注释和符号等。
这些额外的细节可以帮助读者更好地理解和解释图纸上的信息。
6. 导出和保存图纸：最后一步是导出和保存您的二维图纸。
CAD软件通常支持将图纸保存为不同的文件格式，如DWG、DXF等。
您可以选择适合您需求的文件格式，并保存图纸以备将来使用或共享。
需要注意的是，将三维转换为二维的过程可能因不同的CAD软件而有所不同。
在AutoCAD中由三维实体模型生成工程图
在AutoCAD中由三维实体模型生成工程图陈勇【摘要】计算机辅助设计正处在二维和三维共处阶段,三维实体和二维工程图各具优势.把三维实体造型和二维工程图有机结合可以使工程技术人员的设计工作产生一个质的转变.文中通过介绍平面摄影命令的使用,探索出一条在Aut0CAD中从三维实体模型生成符合工程需要的工程图的一条简单途径.【期刊名称】《机械管理开发》【年(卷),期】2011(000)001【总页数】2页(P26-27)【关键词】实体造型;平面摄影;工程图;方法和技巧【作者】陈勇【作者单位】山西百一机械设备制造有限公司,山西,太原,030003【正文语种】中文【中图分类】TP391.720 引言机械三维模型比二维图形更直观，它反映了产品真实的几何形状，包含更多的有用信息，它使设计过程更符合实际，这些优势促使CAD技术逐渐由二维绘图向三维设计过渡。
AutoCAD作为当今最流行的2D制图软件，从R14开始逐渐增强了实体造型的功能，现在利用最新版的AutoCAD2008已经可以作出比较复杂的三维模型了，它为使用AutoCAD的用户涉猎三维设计提供了方便。
但是在二维设计仍占重要地位的今天，精确反映零件或装配体的形状大小还需要将三维图形转换成二维工程图，二维工程图仍是工程技术交流的重要载体，包括Solidwork、UG在内的一些专门的三维设计软件都有自动生成工程视图的功能模块。
既能利用三维造型灵活方便的优势，同时又可以轻松生成满足生产需要的工程图，是本文力图通过交流期望达到的。
目前有3种方法[1]可以实现AutoCAD环境下由三维实体模型自动生成符合工程图样的方法：1）用Mview命令生成视图；2）按正交投影法则由一个视图生成其它视图；3）用内含的一个Autolisp程序生成视图[2]。
这三种方法都必须在布局（图纸空间）环境里使用，对使用模型空间出图的用户很不方便，尤其是天河PCCAD软件的企业用户。
还有没有别的生成工程图的方法呢？本人通过摸索，发现利用AutoCAD2007新增的平面摄影命令“flatshot”可以轻松将三维模型生成需要的工程视图，而且使用、修改都更灵活、更方便，也不需要在布局里生成。
浅谈Au toCAD_维实体模型转换成二维工程图的方法
浅谈Au toCAD_维实体模型转换成二维工程图的方法摘要:本文主要介绍在AutoCAD环境下,使用提取三维模型轮廓线命令solprof,将三维实体模型转换为符合国标要求的二维平面工程图样的方法,这是提高复杂工程图样绘制效率的有效途径。
关键词:AutoCAD 三维实体模型SOLPROF命令作为通用计算机辅助设计软件,AutoCAD的长处在于其强大的二维精确绘图功能,随着计算机软硬件技术的发展,AutoCAD版本的不断更新,其三维实体造型功能也在逐渐增强,三维实体建模也越来越方便。
三维实体模型是图示工程形体的重要手段,描述立体空间特征直观、方便,便于读图人员理解,但在工程实际中还无法取代二维工程图,二维多面视图和轴测图在表达立体的几何形状、尺寸及技术要求方面具有明显的优势,但二维工程图样尤其是复杂平面图形的绘制要占用大量时间。
在教学实践中,为了培养学生的空间想像和读图能力,经常需要在三维立体与二维图形之间进行对照,如果能够将AutoCAD下建立的三维实体模型自动转换成二维工程图样则可可以减少三视图绘制的工作量,以给教学带来极大的方便,同时这也是二维平面图形绘制的一个重要的思路,可以明显提高计算机绘图效率。
AutoCAD软件中提供了提取三维模型轮廓线命令solprof,可以很好的被用来进行这一转换,在同一图纸上同时得到三视图和立体图。
本文简要论述这一方法的实现过程。
1 在AutoCAD下根据立体初步生成三视图和正等轴测图(1)在模型空间建立三维实体模型。
实体模型具有体的特征,通过对基本形体的叠加、切割和布尔运算可以方便的创建复杂的实体模型,本文选择一个简化的排水管出口为例,如图1所示。
(2)点击布局1,进入图纸空间,删除缺省视口和立体图。
(3)用多视窗mview命令进行视图分割,建立四个全等的浮动视口,可在四个视口中同时显示该立体图;然后依次激活各视口,点击视图工具栏按钮或使用菜单命令视图/三维视图/,分别设置为“主视”、“俯视”、“左视”、“西南等轴测”,屏幕显示如图2所示,经过上述操作可以自动生成三视图及轴测图,但尺寸及视图间的对应关系不能满足国标要求。
将IDW文件批量转为DWG文件
将IDW文件批量转为DWG文件
利用Inventor提供的“任务调度器”工具，我们可以将工程图(IDW文件）批量转为AutoCAD文件（DWG 格式），具体步骤如下：
在操作系统中，单击“开始”——“程序”——“Autodesk”——“Autodesk inventor 2009”——“工具”——“任务调度程序”；
.单击“创建任务”菜单下“导出文件…”命令（不可使用“将IDW转换为DWG…”命令，此命令转换后的是Inventor的DWG格式，AutoCAD是不可以打开的）；
在"导出文件"窗口下，我们有两种方法添加文件：点击"添加文件"按钮一个一个文件地进行
添加；
b)点击"添加文件夹"按钮，可以将整个文件夹下的文件都进行转换；
4.若使用"添加文件夹"方式，对"输入文件名"和"输出文件名"等进行设置；
5.单击"选项"命令，选择转换配置（根据默认的配置转换后的文件是经过打包的，转换后还需一个一个地解压缩，比较麻烦。
我们可以根据自己需要调整配置，具体方法下面介绍）；
6.勾选“立即”，点击“确定”后，程序将在后台运行，执行输出转换操作（也可以指定开始转换的时间）；
转换结束后我们就可以用AutoCAD打开DWG文件进行编辑了。
注意事项：
1.建议勾选"日志文件"选项，这样如果转换失败可以通过这个文件找到失败的原因。
与工程图相关联的零件/部件要放在同一文件夹下，否则转换时会因为找不到关联文件而失败。
转换所占用的系统资源较多，建
议将转换时间设置为系统不忙的时候进行。
如何批量将Inventor的DWGIDW图纸转换成CAD的DWG
如何批量将Inventor的DWGIDW图纸转换成CAD的DWG
今天主要跟大家分享下如何批量将Inventor的DWG/IDW图纸转换成CAD的DWG，在实际的工作中我们经常会有这样的需求，如果通过inventor导出图纸，一张张的导出的话，效率太慢。
下面我们进入主题：
第一步：确认需求，我们希望导出的CAD图纸是什么版本的，04/07/10/13/16。
打开inventor，新建工程图，导出，导出为DWG，
看图操作
保存配置，选择路径，命名
第二步，看图操作，在系统开始菜单里，找到任务调度器
在箭头位置右键
选择刚刚导出的配置文件
可以点选立即，或者预约时间，等空闲的时候自动执行，输出文件夹和输出名记得更改
等结果……。
将 AutoCAD 或 Inventor 模型转换为AutoCAD Plant 3D 设备模型及模板文件
在下拉列表中，单击“将当前设置保存为样板”。 在“将样板保存到”对话框中，导航到要保存”。
注意 设备样板的文件扩展名为 .peqs。 12. 在“修改设备”对话框中，单击“确定”。
命令
PLANTEQUIPMENTCONVERT
PLANTINVENTOREQUIPMENTCONVERT
用户手册: 转换设备
若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型。在“表达式”框中，输入唯一的数字标识符。单击“指定”。 10. 在“修改设备”对话框的“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。
11. （可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作： 单击“样板”。
1. 在项目管理器树状图中，在“Plant 3D 图形”文件夹上单击鼠标右键。单击“将图形复制到项目中”。 2. 在“选择要复制到项目中的图形”对话框中，导航到包含要转换的对象的 DWG 文件并将其选中。单击“打开”。 3. 在项目管理器中，双击包含要转换的三维模型的图形。 4. 在功能区上，单击“常用”选项卡 “设备”面板 “转换设备”。
file:///D|/Program Files/Autodesk/AutoCAD Plant 3D 2013 Help/Simplified Chinese/Help/index.html?url=filesPCR/GUID-496C094D-25B2-43CF-BA63-7A78028CAED1.htm,topicNumber=PCRd30e5147[2013/1/17 10:54:43]
file:///D|/Program Files/Autodesk/AutoCAD Plant 3D 2013 Help/Simplified Chinese/Help/index.html?url=filesPCR/GUID-496C094D-25B2-43CF-BA63-7A78028CAED1.htm,topicNumber=PCRd30e5147[2013/1/17 10:54:43]
CAD立体图转为平面图的方法
CAD立体图转为平面图的方法
用CAD做立体图的朋友们常会遇到这样的问题，当然可以借助其他工具来转来做，有时会很麻烦。
现在介绍一种简单的方法，让一切变的简单：
下面是一张立体图形：
首先输出为*.wmf格式：
然后选择插入输出的文件
这样就实现了从立体到平面的转化。
然后再对插入的图进行整理编辑。
再输出前最好能设置好显示精度等以实现更好的效果，在高版本中可实现平滑的图形转化。
当然这种方法不仅适用于轴测图，其他任意视角都可以转化。
这种方法的好处是转化后仍是矢量图，就如同直接画出来的一样。
将3D(stp)转换成2D(dwg)[资料]
![将3D(stp)转换成2D(dwg)[资料]](https://img.taocdn.com/s3/m/0c42d74d24c52cc58bd63186bceb19e8b8f6ec35.png)
将3D(stp)转换成2D(dwg)[资料] 如何将3D转换成平面2D建议先把CAD2011，CAD2004，Pro ENGINEER5.0野火版。
打开这样可以加快系统运行速度。
一般的3D文档的是被加密的也就是xxx.stp(即step)的格式，点击桌面如上图，双击00-all-01-a_asm.stp，打开文档会出现如下:直接点确定。
把红色框里的东西全部点掉就会变成如上图，视野干净了许多，更容易操作。
个人建议将加号全部点开;这样有利于查看。
选定你所需要的东西如上图红色的东西就是你选定的，在左边也会有蓝色的框;点左边，右边也会有反应。
上面选定的东西是塑料;不是我想要的，就在蓝色的地方点右键出现一个菜单栏，点击隐藏 (请勿点击删除) 这样就很难恢复了隐藏后的图选择你需要转换的东西如:假设上盖(红色部分)是你需要的在左边蓝色部分按右键点打开打开后会弹出一个窗口。
如接着点击新建将红色框框里面的勾点掉点击绘图按下确定点击A4，再点确定会弹出如下窗口点击一般再点击平面再确定双击左下角的比例换成1:1 直接打上1即可再点一次一般点击几何参照选择参照的面如上图蓝色的为前下图为顶点了以后就会变成这样将图形变成实线点击第一个(第一个全部是实线，第二个看得到虚线，第三个看不到虚线，第四个为着色)点击后出现如下现象点击一般旁边的投影选择要投影的图形就会出现黄色的框 (这就是在上边看到的图像)点击左键确定将你需要的方向按照上面的方法制作出来再点击保存副本(点击保存的话将无法转换成DWG格式) 选择DWG 再点击确定就可以将刚刚打开的窗口关闭了点开前面打开的CAD2011，将刚刚保存的文件打开(如果出现无法进一步缩小的话用re命令;测量一下它的大小，如果不符合现实生活的话，说明比例不对，用sc命令将它扩大25.4倍)大前扩扩大后(扩大的原因是因为Pro ENGINEER的单位是英制的而我们用的是公制单位) 接着点击另存为用CAD2004的格式保存AD2011关闭，否则在CAD2004打开的是只读文件将它覆盖保存接着将C。
将 AutoCAD 或 Inventor 模型转换为AutoCAD Plant 3D 设备模型及模板文件
5. 在绘图区域中，选择要转换的对象。 6. 完成选择对象之后，请按 Enter 键。
7. 在“转换为设备”对话框中，单击要指定给对象的设备类别（例如：压缩机），以便已转换的对象在数据管理器的“特性”选项板上以及在报告中被标识出来。单击“选择”。 8. 若要指定插入基点，请在绘图区域中单击以放置项目。 9. 在“修改设备”对话框的“设备”选项卡上，请执行以下操作： 若要创建设备描述，请在“详细描述”框中输入描述。
ห้องสมุดไป่ตู้
file:///D|/Program Files/Autodesk/AutoCAD Plant 3D 2013 Help/Simplified Chinese/Help/index.html?url=filesPCR/GUID-496C094D-25B2-43CF-BA63-7A78028CAED1.htm,topicNumber=PCRd30e5147[2013/1/17 10:54:43]
用户手册: 转换设备
若要为设备指定位号，请单击“位号”框。在“指定位号”对话框的“类型”框中，输入类型。在“表达式”框中，输入唯一的数字标识符。单击“指定”。 10. 在“修改设备”对话框的“特性”选项卡上，为各个项目（例如“制造商”、“材质”、“尺寸”等）添加相关数据。
11. （可选）若要使用此设备及其数据作为其他设备的样板，请执行以下操作： 单击“样板”。
AutoCAD的三维模型到平面工程图纸
AutoCAD的三维模型到平面工程图纸
崔学莹
【期刊名称】《计算机辅助设计与制造》
【年(卷),期】1997(000)009
【摘要】本文阐述了三维模型或三维实本通过模型空间获得平面工程图纸的方法．【总页数】3页(P26-28)
【作者】崔学莹
【作者单位】煤科部院常州自动化研究所
【正文语种】中文
【中图分类】TH126
【相关文献】
1.AutoCAD在钢结构工程图纸深化中的应用 [J], 涂海波
2.浅述AutoCAD在广播电视网络工程图纸中的应用 [J], 南江
3.浅谈广电网络工程图纸设计及AUTOCAD软件应用 [J], 崔志博
4.室内设计专业AutoCAD工程图纸课程微课视频教学设计方案 [J], 徐平
5.浅谈广电网络工程图纸设计及AUTOCAD软件应用 [J], 崔志博
因版权原因，仅展示原文概要，查看原文内容请购买。
AutoDesk Inventor三维模型转换成CAD平面工程图
在Inventor 中绘完3D 模型
点击左上角的新建，弹出对话框，选择方框内任何一个都是一样的，这时会创建右上角预览图样式的布局。
在窗口中，点击左上角的基础视图会弹出对话框，这时默认就是刚刚完成的三维模型文件。
“方向”栏可以选择具体以哪个视图作为主视图。
左下角的“缩放比例”可以缩放视图比例，“样式”栏有三种，默认为“显示隐藏线”，还有“不显示隐藏线”和“着色”创建主视图后斜着移动鼠标会创建相应的轴等测图。
这些都可以在创建完成后，双击视图红色虚线框再次编辑(下图箭头所指，鼠标指向时显示)。
还可以在左侧“模型”栏下面的“图纸:1”上右键“编辑图纸”选择图纸大小、方向等。
这样就可以输出到CAD 中进行进一步的编辑了，文件/另存为/保存副本为，在“保存类型”中选择AutoCAD DWG 文件，点“选项”出现“DWG 文件导出选项”，“文件版本”栏选择计算机上安装的CAD 版本，这里选择“AuroCAD 工程图”，(如果选择“Mechanical”会出现两次“下一步”，导出后形成一个图组。
)然后“下一步”
在“导出目标”窗口“导出比例”中有一些选项可以选择比例导出，“- ”前面的与导出比例有关，可以选择“基础视图比例”(1:1)，后面的关系着在CAD 中打开后出现的形式，选择“模型空间”，就在“模型”里面，选择“布局”就出现在“布局1”中，如果还需要编辑就选择“模型”。
可以将这种设置保存为模板。
用CAD 打开刚才保存的文件，在模型中就出现平面视图。
可以选择线段、曲线了。
将IDW文件批量转为DWG文件
将IDW文件批量转为DWG文件
利用Inventor提供的“任务调度器”工具，我们可以将工程图(IDW文件）批量转为AutoCAD 文件（DWG格式），具体步骤如下：
在操作系统中，单击“开始”——“程序”——“Autodesk”——“Autodesk inventor 2009”——“工具”——“任务调度程序”；
.单击“创建任务”菜单下“导出文件…”命令（不可使用“将IDW转换为DWG…”命令，此命令转换后的是Inventor的DWG格式，AutoCAD是不可以打开的）；
在"导出文件"窗口下，我们有两种方法添加文件：点击"添加文件"按钮一个一个文件地进行添加；
b)点击"添加文件夹"按钮，可以将整个文件夹下的文件都进行转换；
4.若使用"添加文件夹"方式，对"输入文件名"和"输出文件名"等进行设置；
5.单击"选项"命令，选择转换配置（根据默认的配置转换后的文件是经过打包的，转换后还需一个一个地解压缩，比较麻烦。
我们可以根据自己需要调整配置，具体方法下面介绍）；
6.勾选“立即”，点击“确定”后，程序将在后台运行，执行输出转换操作（也可以指定开始转换的时间）；
转换结束后我们就可以用AutoCAD打开DWG文件进行编辑了。
注意事项：
1.建议勾选"日志文件"选项，这样如果转换失败可以通过这个文件找到失败的原因。
与工程图相关联的零件/部件要放在同一文件夹下，否则转换时会因为找不到关联文件而失败。
转换所占用的系统资源较多，建议将转换时间设置为系统不忙的时候进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
AutoDesk Inventor三维模型转换成CAD平面工程图
在Inventor中绘完3D模型
点击左上角的新建，弹出对话框，选择方框内任何一个都是一样的，这时会创建右上角预览图样式的布局。
在窗口中，点击左上角的基础视图会弹出对话框，这时默认就是刚刚完成的三维模型文件。
“方向”栏可以选择具体以哪个视图作为主视图。
左下角的“缩放比例”可以缩放视图比例，“样式”栏有三种，默认为“显示隐藏线”，还有“不显示隐藏线”和“着色”创建主视图后斜着移动鼠标会创建相应的轴等测图。
这些都可以在创建完成后，双击视图红色虚线框再次编辑（下图箭头所指，鼠标指向时显示）。
还可以在左侧“模型”栏下面的“图纸:1”上右键“编辑图纸”选择图纸大小、方向等。
这样就可以输出到CAD中进行进一步的编辑了，文件/另存为/保存副本为，在“保存类型”中选择AutoCAD DWG文件，点“选项”出现“DWG文件导出选项”，“文件版本”栏选择计算机上安装的CAD版本，这里选择“AuroCAD 工程图”，（如果选择“Mechanical”会出现两次“下一步”，导出后形成一个图组。
）然后“下一步”
在“导出目标”窗口“导出比例”中有一些选项可以选择比例导出，“-”前面的与导出比例有关，可以选择“基础视图比例”（1:1），后面的关系着在CAD中打开后出现的形式，选择“模型空间”，就在“模型”里面，选择“布局”就出现在“布局1”中，如果还需要编辑就选择“模型”。
可以将这种设置保存为模板。
用CAD打开刚才保存的文件，在模型中就出现平面视图。
可以选择线段、曲线了。
