《组建简单的局域网》课件
局域网的主要设备
以太网交换机
用于连接局域网中的所有设备，并提供快速的数据传输。
路由器
用于连接不同的局域网，并进行数据包转发和网络地址转换。
网卡
用于将计算机与局域网连接起来，实现数据通信。
局域网的网络协议
TCP/IP协议
是互联网和局域网中使用最广 泛的网络协议，提供可靠的数 据传输和网络通信。
Ethernet协议
《组建简单的局域网》 PPT课件
学习如何组建简单的局域网，了解局域网的定义和概述以及基本组成。
局域网的拓扑结构
星型网络拓扑
以中心设备为核心，与之关联的 设备呈辐射形式连接。
总线型网络拓扑
所有设备通过一根共享的传输媒 介连接在一起，形成一条线性结 构。
环型网络拓扑
每个设备通过双向链路连接到相 邻设备，形成一个闭合的环。
规定了局域网中计算机的物理 连接和数据传输的标准，通过 MAC地址进行设备识别。
IP协议
负责在互联网中进行网络地址 分配和数据包转发，确保数据 包能够正确提供快速的数据传输速度，方便用户进行各种网上活动。
2 资源共享
局域网使得多台计算机能够共享打印机、文件和其他设备，提高工作效率。
3 安全性
通过网络安全措施，局域网能够保护用户的数据和隐私信息。
局域网的建设和维护
1
安装和配置设备
2
安装和设置网络设备，包括交换机、路
由器和计算机等。
3
定期维护和优化
4
定期检查网络设备，更新软件和固件， 优化网络性能。
规划网络结构
确定局域网的拓扑结构、设备布局以及 网络地址分配方案。
网络安全管理
采取安全措施，包括防火墙、访问控制 和数据加密等，确保局域网的安全性。
局域网的组建与实例
2019/12/23
计算机网络应用基础
25
（3）双绞线/同轴电缆测试仪
一般的双绞线/同轴电缆测试仪可以通过使用不同的接口和不同 的指示灯，来检测双绞线和同轴电缆。测试仪有两个可以分开的主 体，方便连接不在同一房间或者距离较远的网线的两端。
2019/12/23
计算机网络应用基础
26
（4）万用表 万用表通常用于测量电压、电阻等。 测量电阻的功能可以用来测试网线是否连通。
计算机网络应用基础
6
三、 硬、软件选择原则
1．硬件的选择原则
• 硬件选择的一般原则是要注重目的性和经济性。
注重目的性，就是要在选择每一种硬件时，要明确所选择的硬
件是系统所必需的。
注重经济性，就是指在选择硬件时，一方面要考虑硬件的先进
性；另一方面，也要考虑性能价格比，只要能满足网络的要求就可 以，不必追求最好。
2019/12/23
计算机网络应用基础
2
•专用服务器局域网
本资料由-大学生创业|创业|创业网chuangyw/提供资料
在线代理|网页代理|代理网页|dailiav 减肥药排行榜|淘宝最好的减肥药|什么减肥药效果最好|减肥瘦身药|pigproxy
安装和维护困难，且工作站上的软硬件资源无法直接共享，目 前这种结构一般不采用。
＊接口类型 有的集线器不仅有RJ-45接口，而且还备有AUI接口和BNC接口。
如果集线器要连接不同的网络，就应该选择有相应接口的集线器。
2019/12/23
计算机网络应用基础
14
2．软件的选择原则 （1）软件要满足网络和网络功能的要求 不管是网络操作系统，还是其他通用软件，都必须根据网络的 结构和网络要实现的功能来选择。
局域网的组建与实例
（2）软件要具有兼容性 尽可能要选择一个软件商的软件。
如选择多家软件商的软件应该注重软件的兼容性，使不同软件 能正常运行在同一个网络中。
（3）软件能够获得长期、稳定的技术支持 要选择有很好售后服务、售后支持的软件。
2019/12/3
计算机网络应用基础
15
对于常组建的局域网结构，软件选择已形成了一定习惯：
• 简单局域网的网络硬件主要包括服务器、工作站、网卡、传输
介质、集线器等。
对于不同的硬件，在选择时，除了上面的两点外，还需考虑：
2019/12/3
计算机网络应用基础
7
（1）服务器
＊ 是否需要选择服务器级别的计算机。 ＊ CPU的速度要求。 ＊ 服务器是否支持双CPU或以上。 ＊ 存储容量要求，并能够扩充。 ＊ 插槽尽可能多，以满足尽可能多的接口卡。 ＊ 如果是文件服务器，要考虑服务器所使用的磁盘系统，因为 它保存着大量的数据资料。 ＊ 使用成熟的产品，建议不要使用新的未经充分检验的产品。
2019/12/3
计算机网络应用基础
2
•专用服务器局域网
本资料由-大学生创业|创业|创业网chuangyw/提供资料
在线代理|网页代理|代理网页|dailiav 减肥药排行榜|淘宝最好的减肥药|什么减肥药效果最好|减肥瘦身药|pigproxy
安装和维护困难，且工作站上的软硬件资源无法直接共享，目 前这种结构一般不采用。
2019/12/3
计算机网络应用基础
21
3．设计和施工费用
组建局域网，特别是组建大型的局域网，一般都要聘请网络专 家进行网络的设计，以便组建出高水平、高性能的网络。另外，在 进行网络布线以及固定设备时，也要请专门的网络施工人员进行。 这些所花费的钱，就属于设计和施工费用。
如选择多家软件商的软件应该注重软件的兼容性，使不同软件 能正常运行在同一个网络中。
（3）软件能够获得长期、稳定的技术支持 要选择有很好售后服务、售后支持的软件。
2019/12/3
计算机网络应用基础
15
对于常组建的局域网结构，软件选择已形成了一定习惯：
• 简单局域网的网络硬件主要包括服务器、工作站、网卡、传输
介质、集线器等。
对于不同的硬件，在选择时，除了上面的两点外，还需考虑：
2019/12/3
计算机网络应用基础
7
（1）服务器
＊ 是否需要选择服务器级别的计算机。 ＊ CPU的速度要求。 ＊ 服务器是否支持双CPU或以上。 ＊ 存储容量要求，并能够扩充。 ＊ 插槽尽可能多，以满足尽可能多的接口卡。 ＊ 如果是文件服务器，要考虑服务器所使用的磁盘系统，因为 它保存着大量的数据资料。 ＊ 使用成熟的产品，建议不要使用新的未经充分检验的产品。
2019/12/3
计算机网络应用基础
2
•专用服务器局域网
本资料由-大学生创业|创业|创业网chuangyw/提供资料
在线代理|网页代理|代理网页|dailiav 减肥药排行榜|淘宝最好的减肥药|什么减肥药效果最好|减肥瘦身药|pigproxy
安装和维护困难，且工作站上的软硬件资源无法直接共享，目 前这种结构一般不采用。
2019/12/3
计算机网络应用基础
21
3．设计和施工费用
组建局域网，特别是组建大型的局域网，一般都要聘请网络专 家进行网络的设计，以便组建出高水平、高性能的网络。另外，在 进行网络布线以及固定设备时，也要请专门的网络施工人员进行。 这些所花费的钱，就属于设计和施工费用。
《局域网组建与实例》课件
局域网的组成
基本组成
局域网的基本组成包括计算机、通信设备、网络接 口等。
拓扑结构
局域网的拓扑结构可以是星型、总线型、环型等， 根据具体需求进行配置。
局域网的实现方式
以太网技术
以太网是最常用的局域网技术，基于CSMA/CD 协议，通过以太网交换机进行数据传输。
接入技术
局域网的接入技术包括有线接入、无线接入等， 根据需求选择适合的接入方式。
《局域网组建与实例》 PPT课件
局域网组建与实例的介绍和说明。本课件将详细讲解局域网的定义、分类、 组成、实现方式、安全性、以及对组织的影响。
什么是局域网？
定义和分类
局域网是指在一个地理位置较小的区域内，由计 算机和网络设备组成的互联网络。
特点和优势
局域网具有高速、高可靠性、低成本和易于管理 等特点，为组织内部用户提供了便捷的网络通信 环境。
局域网的实例Leabharlann 1以太网局域网实现示例
通过以太网交换机将多台计算机连接在
无线局域网实现示例
2
一起，实现内部网络通信。
通过无线接入点，使多台计算机和移动 设备可以无线连接，实现网络通信。
局域网的安全
1 概念和意义
局域网安全是保护局域网中的信息和资源不受未授权访问、破坏和泄露的技术和措施。
2 实施方法
局域网安全的实施方法包括访问控制、加密通信、防火墙和入侵检测等。
局域网对组织的影响
在组织内部的作用
局域网提供了高效的内部通信环境，促进信息共享、 协作和决策。
与组织战略目标的关系
局域网的稳定性和安全性直接影响组织的业务运行 和战略目标的实现。
最新从头到尾详解局域网组建与实例-图
计算机网络应用基础
19
同轴电缆
BNC连接器
BNC桶型接头
用于连接两段细同轴电缆
BNC电缆连接器必须连接 到每段电缆的两端。BNC电 缆连接器由一根中心针、一 个外套和卡座组成。左图为 组合在一起的BNC图示，而 右图为各部分拆分后的图示， 它包括BNC连接器基座、外 套和探针三部分。
20
BNC T型头 T型接头用于连接细缆的
计算机网络应用基础
3
网络组建步骤
网络软、硬件的购置 布线与硬件安装 服务器、工作站的安装 网络协议及参数配置 系统测试与试运行。
计算机网络应用基础
4
1. 布线工程
布线是一项技术和劳力相结合的工作，应该 根据楼房的情况和办公室的位置分布，先绘 制出布线图，然后由施工人员施工。
在新建的楼房中应进行综合布线（即电源线、 电话线、有线电视线、网络线统一布置）。
计算机网络应用基础
5
2. 双绞网线制作
制作双绞网线所需工具 双绞线、RJ-45水晶头、剥线钳、双绞线 专用压线钳、测线仪等。
计算机网络应用基础
6
双绞线压线钳、剥线钳
计算机网络应用基础
7
信息插座、网线模块、打线钳
计算机网络应用基础
8
测线仪
计算机网络应用基础
9
双绞网线制作标准
四个双绞网线制作国际标准：T568A、 T568B 、USOC（8）、USOC（6）。一般常用 的是前两种。包开一段双绞线，你会看到其 中共有四对互相缠绕的独股塑包线：绿对、 蓝对、橙对、棕对。T568B的线序是：白橙、 橙、白绿、蓝、白蓝、绿、白棕、棕。T568A 的线序是：白绿、绿、白橙、蓝、白蓝、橙、 白棕、棕。
5
局域网的组建与实例
• 简单局域网的网络硬件主要包括服务器、工作站、网卡、传输
介质、集线器等。
对于不同的硬件，在选择时，除了上面的两点外，还需考虑：
2019/12/2
计算机网络应用基础
7
（1）服务器
＊ 是否需要选择服务器级别的计算机。 ＊ CPU的速度要求。 ＊ 服务器是否支持双CPU或以上。 ＊ 存储容量要求，并能够扩充。 ＊ 插槽尽可能多，以满足尽可能多的接口卡。 ＊ 如果是文件服务器，要考虑服务器所使用的磁盘系统，因为 它保存着大量的数据资料。 ＊ 使用成熟的产品，建议不要使用新的未经充分检验的产品。

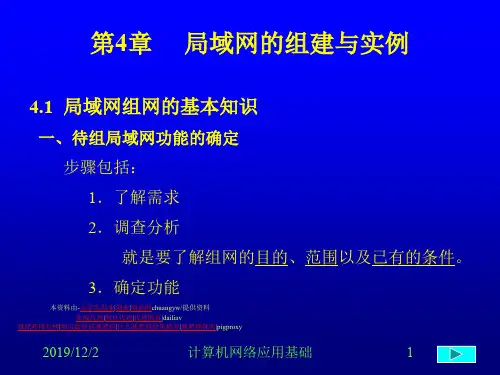

第4章 局域网的组建与实例
4.1 局域网组网的基本知识
一、待组局域网功能的确定
步骤包括：
1．了解需求
2．调查分析
就是要了解组网的目的、范围以及已有的条件。
3．确定功能
本资料由-大学生创业|创业|创业网chuangyw/提供资料 在线代理|网页代理|代理网页|dailiav
减肥药排行榜|淘宝最好的减肥药|什么减肥药效果最好|减肥瘦身药|pigproxy
18
3．共享网络打印机
共享网络打印机：就是将其他计算机的打印机设置为共享，自 己的计算机安装上与被共享的打印机一样的打印机驱动程序，并选 择被共享的打印机作为自己的网络打印机，这样，当自己的计算机 要打印文件时，就会驱动被共享的打印机进行打印。
2019/12/2
计算机网络应用基础
19
五、 成本核算
2019/12/2
计算机网络应用基础
24
（2）同轴电缆压线钳 同轴电缆压线钳用于压紧BNC接头和同轴网线。
2019/12/2计算机网络应Fra bibliotek基础25
（3）双绞线/同轴电缆测试仪
介质、集线器等。
对于不同的硬件，在选择时，除了上面的两点外，还需考虑：
2019/12/2
计算机网络应用基础
7
（1）服务器
＊ 是否需要选择服务器级别的计算机。 ＊ CPU的速度要求。 ＊ 服务器是否支持双CPU或以上。 ＊ 存储容量要求，并能够扩充。 ＊ 插槽尽可能多，以满足尽可能多的接口卡。 ＊ 如果是文件服务器，要考虑服务器所使用的磁盘系统，因为 它保存着大量的数据资料。 ＊ 使用成熟的产品，建议不要使用新的未经充分检验的产品。
第4章 局域网的组建与实例
4.1 局域网组网的基本知识
一、待组局域网功能的确定
步骤包括：
1．了解需求
2．调查分析
就是要了解组网的目的、范围以及已有的条件。
3．确定功能
本资料由-大学生创业|创业|创业网chuangyw/提供资料 在线代理|网页代理|代理网页|dailiav
减肥药排行榜|淘宝最好的减肥药|什么减肥药效果最好|减肥瘦身药|pigproxy
18
3．共享网络打印机
共享网络打印机：就是将其他计算机的打印机设置为共享，自 己的计算机安装上与被共享的打印机一样的打印机驱动程序，并选 择被共享的打印机作为自己的网络打印机，这样，当自己的计算机 要打印文件时，就会驱动被共享的打印机进行打印。
2019/12/2
计算机网络应用基础
19
五、 成本核算
2019/12/2
计算机网络应用基础
24
（2）同轴电缆压线钳 同轴电缆压线钳用于压紧BNC接头和同轴网线。
2019/12/2计算机网络应Fra bibliotek基础25
（3）双绞线/同轴电缆测试仪
《局域网组建》PPT课件
IP地址表示方法
点分十进制表示法，由四组数字组成，每组数字之间用小数点 隔开，每组数字的取值范围为0~255。
子网掩码作用及设置方法
子网掩码作用
用于划分子网，将IP地址的网络部分和主机部分区分开，从而确定子网规模和每个子网 中的主机数量。
子网掩码设置方法
将IP地址与子网掩码进行按位与运算，得到网络地址；将网络地址与子网掩码取反后进 行按位或运算，得到广播地址。根据网络规模和实际需求，选择合适的子网掩码长度。
配置ACL规则
在路由器或交换机上配置ACL规则，定义允许或拒绝特定IP地址、端口号或协议类型的网络 流量。
应用ACL
将配置好的ACL应用到相应的接口或方向上，实现对局域网内不同用户或设备的访问控制。 例如，可以限制某些用户只能访问特定的共享资源或禁止某些设备的网络访问权限。
06 故障诊断与排除技巧
常见故障现象描述
网络连接故障
IP地址配置错误
电脑无法连接到局域网或互 联网，可能表现为网络图标 异常、无法访问网络资源等。
IP地址配置不正确，导致电 脑无法与其他设备通信，可 能表现为网络不通、ping命 令失败等。
网络设备故障
交换机、路由器等网络设备 出现故障，导致网络传输异 常，可能表现为设备指示灯 异常、网络时断时续等。
服务器存储设备配置建议
服务器
选择高性能、高稳定性的服务器，确 保数据处理能力和数据存储安全。考 虑采用冗余设计，如RAID技术，提高 数据安全性。
存储设备
根据数据量和访问需求选择合适的存储 设备，如硬盘、SSD等。对于重要数据， 建议采用数据备份和恢复措施，如定期 备份、远程备份等。
03 软件配置与安装调试
选择依据
局域网组建与实例
BNC T型头 T型接头用于连接细缆的
BNC连接器和网卡。T型接头 提供信号进出的两个电缆连接。 每台工作站都需要一个T型接头。
终端匹配器
每个粗同轴电缆网段都必须用50Ω 系列终端匹配器连接。每个细同轴电 缆网段的两端都有必须有一个50Ω的 BNC终端匹配器，直接连接于BNC T 型接头用于连接BNC连接器的两端中 的一端，然后再把匹配器的地线接触 片与地线连接即可。
4
1. 布线工程
布线是一项技术和劳力相结合的工作，应该 根据楼房的情况和办公室的位置分布，先绘 制出布线图，然后由施工人员施工。
在新建的楼房中应进行综合布线（即电源线、 电话线、有线电视线、网络线统一布置）。
计算机网络应用基础
5
2. 双绞网线制作
制作双绞网线所需工具 双绞线、RJ-45水晶头、剥线钳、双绞线 专用压线钳、测线仪等。
21
剥 线 钳
网线钳
这种网线钳是用来卡住 BNC连接器外套与基座的， 它有一个用于压线的六角缺
口。一般这种压线钳也同时
剥线钳是制作细缆的必备工具， 具有剥线、剪线功能。
其主要功能是剥掉细缆导线外部的
两层绝缘层。剥线钳上共有三个刀
片，分别用于剥掉外层绝缘层、中
间金属屏蔽层和内部绝缘层。刀片
的切割深度，可由随刀赠送的螺杆
计算机网络应用基础
18
双绞线测试方法
如果芯线顺序一样，但测试仪在重做后仍显示 红色灯或黄色灯，则表明其中肯定存在对应芯 线接触不好。此时没办法了，只好先剪掉一端 按另一端芯线顺序重做一个水晶头了，再测， 如果故障消失，则不必重做另一端水晶头，否 则还得把原来的另一端水晶头也剪掉重做。直 到测试全为绿色指示灯闪过为止。
手把手教你搭建家庭无线局域网图解
如果前⼏年说玩⽆线，那是有钱⼈的游戏，拉条线多实在，玩⽆线上⽤⽼北京话来讲就是“花活”。
可是现在，眼看着⾝边不少家庭都玩起了⽆线，⾃⼰好不容易刚装修好的居室内没有预留络接⼝，想上，难！总不能买⼏⼗⽶线在家⾥拉“蜘蛛”吧。
想组⽆线络，⽆奈⾃⼰对⽆线⼀⽆所知，难道就只有看别⼈眼馋的份？当然不，来吧，让我⼿把⼿教你搭建家庭⽆线络！ 整个过程⼤概有以下⼏步：⾸先你需要先申请⼀条⼊户的宽带线路，然后将⼊户线路接⼊⽆线接⼊点（AP，类似于有线络集线器的设备），最后在需要上的计算机（台式机或笔记本电脑）上安装相应类型接⼝的⽆线卡（分别是USB接⼝和PCMCIA接⼝），形成⼀个以AP为中⼼有线络的信号转化为⽆线信号，它是整个⽆线络的核⼼，它的位置决定了整个⽆线辐射上计算机的⽆线局域。
⾸先需要做的是设置⽆线络节点。
⽆线络节点的作⽤是将络的信号强度和传输速率。
强烈建议选择⼀个不容易被阻挡，并且信号能覆盖屋内所有⾓落的位置。
将宽带接⼊的线连接到⽆线络节点上。
我们选⽤的⽆线AP是D-Link的DWL-900AP+在查看⽆线络节点的说明书后得知，它的IP地址为192.168.0.50，⼦掩码为255.255.255.0。
要使电脑可以正常上，必须将电脑的IP地址与⽆线络节点保持在同⼀段内。
于是，我们在络属性⾥⾯将电脑的⽆线卡的IP地址设置为192.168.0.100，⼦掩码设置为255.255.255.0。
打开⽆线络节点后，⽆线卡会⾃动搜寻到⽆线络节点。
⼀般情况下，没有加以设置的⽆线络节点是没有加密设置的，连接时可能会提⽰你是否要连接不安全的⽆线络。
先确认连接，等⽆线局域连接成功后再进⾏安全加密。
正常连接后，络属性中会显⽰当前信号强度。
接下来，打开浏览器，在地址栏输⼊⽆线络节点的地址http://192.168.0.50，在弹出的认证框内输⼊说明书中所给出的⽆线络节点的管理密码，正确输⼊后就可以进⼊⽆线络节点的管理界⾯。
