公司局域网组建与配置实例
公司局域网如何组建 公司局域网搭建方法
公司局域网如何组建公司局域网搭建方法公司局域网如何组建公司局域网搭建方法一、概述组建一个完善的公司局域网对于提高办公效率和数据安全性非常重要。
本文档将详细介绍如何组建公司局域网的方法和步骤。
二、前期准备1·网络规划在组建公司局域网之前，需要进行网络规划。
确定需要覆盖的区域、网络拓扑结构，以及网络设备的选择和位置安排。
2·设备购买根据网络规划的结果，购买所需的网络设备，包括路由器、交换机、防火墙等。
3·网络线缆布线根据网络规划确定的网络拓扑结构，进行网络线缆的布线工作。
确保网络线缆的质量和连接稳定性。
三、局域网设备设置1·路由器设置将路由器连接到公司的宽带接入设备，配置路由器的基本参数，如IP地质、子网掩码、网关等。
2·交换机设置将交换机接入路由器，并配置交换机的基本参数，如VLAN划分、端口设置等。
3·防火墙设置将防火墙接入路由器并进行配置，设置防火墙策略、访问控制等，保护公司网络的安全。
四、局域网服务配置1·DHCP服务器设置配置局域网内的DHCP服务器，为局域网内的设备分配IP地质和其他网络参数，减少手工配置的工作量。
2·DNS服务器设置配置局域网内的DNS服务器，提供域名解析服务，方便员工访问互联网和内部资源。
3·文件共享设置设置文件共享服务，使员工可以在局域网内共享文件和资料，提高工作协作效率。
4·邮件服务器设置配置公司的邮件服务器，提供企业内部邮件通信的服务，确保邮件的安全和稳定性。
五、网络安全设置1·访问控制配置访问控制列表（ACL）和网络地质转换（NAT）等，控制网络流量和对外访问。
2·防设置安装和配置防软件，定期更新库，确保网络和计算机的安全。
3·安全策略制定和实施网络安全策略，包括密码策略、访问控制策略等，保护公司网络不受未授权访问。
六、网络监控和故障排除1·网络监控设置安装和配置网络监控工具，实时监测网络设备的运行状态和网络流量，及时发现和解决问题。
组网

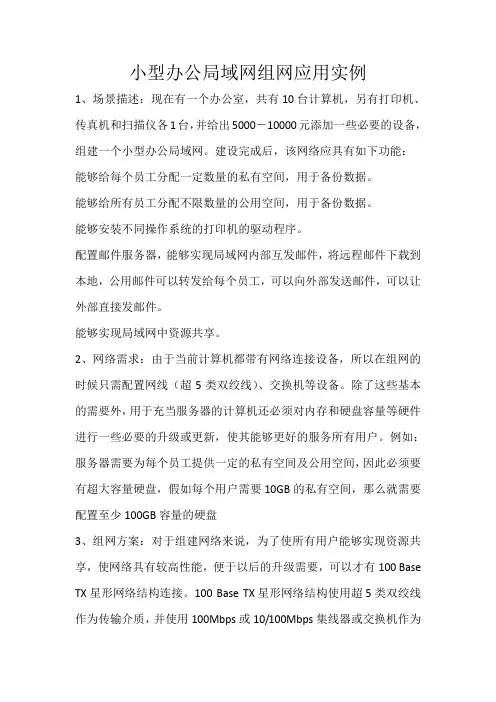

小型办公局域网组网应用实例1、场景描述：现在有一个办公室，共有10台计算机，另有打印机、传真机和扫描仪各1台，并给出5000－10000元添加一些必要的设备，组建一个小型办公局域网。
建设完成后，该网络应具有如下功能：能够给每个员工分配一定数量的私有空间，用于备份数据。
能够给所有员工分配不限数量的公用空间，用于备份数据。
能够安装不同操作系统的打印机的驱动程序。
配置邮件服务器，能够实现局域网内部互发邮件，将远程邮件下载到本地，公用邮件可以转发给每个员工，可以向外部发送邮件，可以让外部直接发邮件。
能够实现局域网中资源共享。
2、网络需求：由于当前计算机都带有网络连接设备，所以在组网的时候只需配置网线（超5类双绞线）、交换机等设备。
除了这些基本的需要外，用于充当服务器的计算机还必须对内存和硬盘容量等硬件进行一些必要的升级或更新，使其能够更好的服务所有用户。
例如：服务器需要为每个员工提供一定的私有空间及公用空间，因此必须要有超大容量硬盘，假如每个用户需要10GB的私有空间，那么就需要配置至少100GB容量的硬盘3、组网方案：对于组建网络来说，为了使所有用户能够实现资源共享，使网络具有较高性能，便于以后的升级需要，可以才有100 Base TX星形网络结构连接。
100 Base TX星形网络结构使用超5类双绞线作为传输介质，并使用100Mbps或10/100Mbps集线器或交换机作为通信设备。
目前交换机的价格也比较低，因此可以使用交换机组建办公局域网，这样不仅可以提高传输速率，而且便于以后扩充和升级网4、设备选型：根据现在一些中小型公司的发展需求，按照节省投资、降低成本的原则，我们可以根据情况选择设备：（1）拨号服务器我们可以选择一台普通PC即可，它主要用于拨号功能，需要配置两块较好的网卡即可以满足要求。
（2）交换机目前品牌型号都很多，一般小型局域网我们可以选择TP-LINK或者华为的16－48口的交换机，价格比较低廉，性能比较稳定。
中小企业办公局域网组建方案
中小企业办公局域网组建方案中小企业办公局域网（Local Area Network, LAN）的组建方案是为了提供可靠的网络连接和高效的数据传输，以满足企业内部员工的办公需求。
下面是一个针对中小企业办公局域网组建的方案，包括网络拓扑、硬件设备选择、网络安全和管理等方面。
一、网络拓扑在中小企业环境下，常见的局域网拓扑有总线型、星型和混合型。
考虑到可靠性、灵活性和性能等因素，建议选择星型拓扑。
在星型拓扑中，所有终端设备（如电脑、打印机等）都连接到一个交换机上，交换机负责转发和控制数据流量。
二、硬件设备选择1.交换机：选择具有足够端口数量和出色性能的交换机。
根据企业规模和预算，选择能够满足需求的网络交换机。
2.路由器：选择支持高速数据传输和安全功能的路由器作为局域网与外部网络（如互联网）的连接点。
路由器应支持多个LAN口，并具备防火墙功能。
3.服务器：根据企业需求选择适当规格的服务器，用于共享数据和应用，提供中央存储和数据备份等功能。
三、网络安全1. 防火墙：在局域网与Internet之间设置防火墙，用于监控和限制网络流量，保护内部资源免受未授权访问和攻击。
2. VPN：为远程办公人员和分支机构提供虚拟专用网络（Virtual Private Network, VPN）连接，以确保数据在公共网络中的安全传输。
3.用户权限管理：通过给不同的用户分配不同的权限，控制对不同网络资源的访问和操作权限，以保护敏感数据和信息的安全。
四、网络管理1.IP地址管理：进行IP地址分配和管理，确保每个设备都有唯一的IP地址，并避免冲突。
2.网络监控：使用网络监控工具来监测和管理局域网的性能、流量和设备状态，提供即时故障诊断和网络优化。
3.拓扑图和文档记录：绘制网络拓扑图和更新文档记录，包括硬件设备、IP地址、带宽信息等，以便于网络维护和故障排除。
五、扩展和升级随着企业规模的扩大，需要适时考虑局域网的扩展和升级。
可以使用VLAN（Virtual Local Area Network）来划分子网，以便于管理和提高性能。
公司局域网组建与配置实例
公司局域网组建与配置实例公司局域网组建与配置实例1.引言本文档提供了一个公司局域网组建与配置的实例，详细介绍了各个步骤和所需的材料，以便确保顺利完成配置过程。
2.项目概述在这一部分，我们将简要介绍项目的背景和目标，以及规划和实施局域网所需的关键步骤。
3.网络设计3.1.网络需求分析在此部分，我们将分析组织的网络需求、用户数量和使用情况，以便确定适当的网络设计。
3.2.拓扑设计在拓扑设计中，将确定局域网的物理结构和网络设备的位置，确保网络性能和可靠性。
3.3.IP 地质规划在此部分，我们将讨论如何规划 IP 地质以满足网络的需要，并避免 IP 地质冲突。
4.硬件设备采购与部署4.1.网络硬件设备清单在此部分，我们将列出所需的网络硬件设备，如交换机、路由器、防火墙等，并提供采购建议。
4.2.硬件部署与连接在硬件部署和连接阶段，我们将指导您如何正确安装和连接网络设备，并确保它们正常工作。
5.网络配置5.1.VLAN 配置在此部分，我们将详细介绍如何配置 VLAN(Virtual Local Area Network)，以实现不同部门或用户组的隔离。
5.2.IP 地质配置在此部分，我们将演示如何配置设备的 IP 地质，并确保网络中的每个设备都能够正确通信。
5.3.路由配置在此部分，我们将教您如何配置路由器，以实现不同子网之间的互联和外部互联网访问。
5.4.安全配置在安全配置中，我们将讨论如何设置防火墙和访问控制列表(ACL)，以确保网络的安全性和保密性。
6.网络测试与故障排除6.1.网络性能测试在此部分，我们将介绍一些常用的网络性能测试工具，并演示如何使用它们来评估局域网的性能。
6.2.故障排除在遇到网络问题时，我们将提供一些常见故障排除步骤和技巧，以帮助您快速解决问题。
7.附件本文档所附带的附件包括网络拓扑图、IP 地质规划表和设备配置文件范例。
8.法律名词及注释本部分列出文档中使用的任何法律名词，并提供相应的注释以增加理解。
公司局域网如何组建 公司局域网搭建方法
公司局域网如何组建公司局域网搭建方法公司局域网搭建方法一、规划和设计1、确定需求：明确公司局域网的目标和需求，包括连接的设备数量、网络带宽需求、安全要求等。
2、网络拓扑：根据公司的实际情况，选择合适的网络拓扑结构，如星型、总线型、环型等。
3、IP地质分配：为每个设备分配独立的IP地质，并确定子网掩码。
4、网络设备选择：选择适当的网络设备，包括路由器、交换机、防火墙等，根据需求选用合适的品牌和型号。
二、硬件部署1、安装网络设备：按照设计的网络拓扑结构，依次安装配置路由器、交换机等网络设备。
2、连接设备：将各个设备通过网线或无线连接到交换机，建立局域网内的物理连接。
3、网络设备设置：根据实际需求，对网络设备进行配置，包括IP地质、子网掩码、网关等。
三、网络安全设置1、防火墙设置：配置防火墙，限制外部访问公司局域网的权限，确保网络安全。
2、访问控制列表（ACL）：设置ACL规则，控制设备之间的通信权限，提高网络安全性。
3、加密设置：对无线网络进行加密，防止未授权用户入侵局域网。
四、网络服务配置1、DHCP服务：配置动态主机配置协议（DHCP）服务，为局域网内的设备自动分配IP地质。
2、域名解析：配置域名解析服务，使局域网内的设备可以通过域名访问。
3、文件共享：设置文件共享服务，方便局域网内的设备共享文件和资源。
附件：1、设备清单：列出所有网络设备及其配置信息，供参考。
2、网络拓扑图：绘制公司局域网的网络拓扑图，方便理解和管理。
法律名词及注释：1、局域网（LAN）：是指在有限的地理范围内，将多台计算机和网络设备连接起来，形成一个小型的网络系统。
2、IP地质：全称为互联网协议地质，用于标识网络上的设备。
IPv4地质由32位二进制数字组成，IPv6地质由128位二进制数字组成。
3、子网掩码：用于划分IP地质的网络和主机部分，用于确定网络的范围。
公司局域网组建与配置实例
公司局域网组建与配置实例公司局域网组建与配置实例1. 简介1.1 背景公司局域网的组建与配置是为了实现内部网络连接和资源共享的目的。
本文档旨在详细介绍公司局域网的搭建和配置过程。
1.2 目的本文档的目的是提供给IT团队和网络管理员参考，以便他们能够根据公司的需求和要求进行局域网的组建和配置。
2. 网络规划2.1 IP地址规划在局域网中，每个设备需要一个唯一的IP地址，因此需要对公司内部的IP地址进行规划。
可以采用私有IP地址范围，如：- 192.168.0.0 - 192.168.255.255- 172.16.0.0 - 172.31.255.255- 10.0.0.0 - 10.255.255.255根据公司的规模和需求，确定所需的IP地址范围。
2.2 子网划分根据公司的内部网络拓扑和设备数量，划分不同的子网。
每个子网可包含多个设备，并可以根据需要设置不同的访问控制策略。
2.3 VLAN划分如果需要将局域网划分为多个虚拟局域网（VLAN），则需要制定VLAN划分方案。
根据不同的部门或功能需求，将设备划分到不同的VLAN中。
3. 设备选择3.1 交换机选择根据公司局域网的规模和需求，选择合适的交换机。
考虑以下因素：- 端口数量和速率需求- 支持的VLAN数量和功能- QoS（Quality of Service）功能- 安全性和管理功能3.2 路由器选择如果需要连接到其他网络或互联网，则需要选择适当的路由器。
考虑以下因素：- WAN（Wide Area Network）连接类型- 支持的带宽和性能需求- VPN（Virtual Private Network）功能- 安全性和管理功能4. 设备配置4.1 交换机配置根据网络规划和需求，配置交换机的基本参数，如管理IP地址、子网掩码等。
然后进行VLAN的配置，包括VLAN ID、名称和端口成员关系。
另外，可配置端口安全性和链路聚合等特性以提高网络的安全性和可靠性。
局域网组建案例_网络技术
局域网组建案例_网络技术在当今数字化的时代，局域网的组建对于企业、学校、家庭等各种场景都具有重要意义。
它不仅能够实现资源共享、提高工作效率，还能为用户提供更便捷的网络服务。
下面将为您详细介绍一个局域网组建的案例。
一、需求分析本次案例中的客户是一家拥有 50 名员工的小型设计公司。
由于工作需要，员工之间需要频繁共享大型设计文件，并且要求能够稳定、快速地访问公司内部的服务器资源。
此外，公司还希望能够实现无线网络覆盖，以满足员工移动办公的需求。
二、网络规划1、拓扑结构采用星型拓扑结构，以一台高性能的企业级交换机作为核心设备，连接各个终端设备和服务器。
为了保证无线网络的稳定性，使用无线控制器对多个无线接入点进行统一管理。
2、 IP 地址规划选择私有 IP 地址段 19216810/24，为每个终端设备和服务器分配固定的 IP 地址，方便管理和维护。
3、 VLAN 划分根据部门划分不同的 VLAN，如设计部、市场部、财务部等，以提高网络安全性和性能。
三、设备选型1、交换机选用具有高背板带宽和端口转发速率的 24 口千兆以太网交换机，满足大量数据传输的需求。
2、路由器选择一款支持 VPN 功能的企业级路由器，以便员工在外出时能够安全地访问公司内部网络。
3、服务器配置一台高性能的文件服务器和一台数据库服务器，确保数据的存储和管理。
4、无线设备无线控制器选用能够管理多个无线接入点的型号，无线接入点则选择支持 80211ac 标准的设备，提供高速稳定的无线网络。
四、布线施工1、网线选择选用六类非屏蔽双绞线，以保证传输速率和抗干扰能力。
2、布线方式采用桥架和线槽进行布线，确保线路整齐美观，并且便于维护和管理。
3、标签标识对每条网线和端口进行清晰的标签标识，方便后续的故障排查和维护。
五、设备安装与配置1、交换机配置划分 VLAN，并将各个端口分配到相应的 VLAN 中。
配置端口速率、双工模式等参数，优化网络性能。
2、路由器配置设置上网方式、NAT 转换、防火墙规则等。
公司局域网组建与配置实例
公司局域网组建与配置实例在当今数字化的商业环境中，一个高效、稳定且安全的公司局域网对于企业的日常运营至关重要。
它不仅能够提升员工之间的沟通效率，还能保障数据的安全传输和共享，为企业的发展提供有力的技术支持。
接下来，我将为您详细介绍一个公司局域网组建与配置的实际案例。
一、需求分析在组建局域网之前，我们首先对公司的需求进行了深入的分析。
该公司是一家拥有100 名员工的中型企业，分布在同一栋办公楼的三层。
主要需求包括：1、实现员工之间的文件共享和数据交换，提高工作效率。
2、能够支持多部门之间的协同工作，例如财务、销售、市场等。
3、保障公司内部网络的安全性，防止外部入侵和内部数据泄露。
4、为员工提供稳定的网络连接，以满足日常办公、邮件收发、视频会议等需求。
二、网络拓扑结构设计根据公司的需求和建筑布局，我们设计了以下的网络拓扑结构：1、核心层：采用一台高性能的企业级路由器作为核心设备，负责连接外部网络和内部各个子网，并进行数据的高速转发和路由选择。
2、汇聚层：在每一层楼设置一台汇聚交换机，用于连接该楼层的接入交换机和核心路由器，实现楼层之间的数据汇聚和传输。
3、接入层：每个办公室和工作区域配置一台接入交换机，将员工的电脑、打印机等设备接入网络。
三、硬件设备选型1、路由器：选择了一款具有强大处理能力和丰富安全功能的企业级路由器，支持多种路由协议，如 OSPF、BGP 等，能够满足公司未来网络扩展的需求。
2、交换机：汇聚交换机选用了具有高背板带宽和端口密度的千兆以太网交换机，接入交换机则选用了性价比高的百兆以太网交换机。
3、服务器：为了满足文件共享、邮件服务和数据库存储等需求，配置了一台高性能的服务器，配备了大容量的硬盘和足够的内存。
四、IP 地址规划为了便于管理和维护，我们对公司局域网进行了合理的 IP 地址规划。
采用了私有 IP 地址段 19216800/16 ，并将其划分为多个子网：1、管理层子网：19216810/24 ，用于连接公司领导和管理人员的电脑。
局域网组建与维护实例教程
局域网组建与维护实例教程局域网组建与维护实例教程一、引言在今天的信息时代，局域网的组建和维护对于企业和组织来说是至关重要的。
本文将为您提供一份详细的局域网组建与维护实例教程，帮助您了解局域网的概念、组建过程和常见问题的解决方法。
二、局域网概述1、局域网的定义局域网（Local Area Network，LAN）是指在一个小范围内的网络，通常用于连接同一建筑物或同一地理区域内的计算机和设备。
2、局域网的优势- 快速传输速度：局域网内的设备可以通过高速的本地连接进行数据传输。
- 资源共享：局域网内的设备可以共享打印机、文件等资源。
- 管理和控制：通过局域网，管理员可以更方便地管理和控制网络中的设备。
3、局域网组建前的准备工作- 网络规划：确定局域网的拓扑结构、IP地质分配方案等。
- 设备选购：选择适合的路由器、交换机、网线等设备。
- 安全策略：制定局域网的安全策略，包括访问控制、防火墙设置等。
三、局域网组建过程1、设计网络拓扑结构- 星型拓扑：所有设备都连接到一个集线器或交换机上。
- 环型拓扑：设备通过一个环状的网络连接起来。
2、IP地质分配- 静态IP地质：手动为每个设备分配唯一的IP地质。
- 动态主机配置协议（DHCP）：通过DHCP服务器自动分配IP地质。
3、设备连接- 连接路由器：将路由器连接到互联网，提供上网访问。
- 连接交换机：将交换机连接到路由器，实现设备之间的内部通信。
4、网络测试- 确保设备连接正常。
- 进行网络连通性测试，检查是否可以相互访问和传输数据。
四、局域网维护1、定期备份数据- 建立定期备份计划，确保重要数据的安全性。
2、网络监控- 使用网络监控工具，及时发现和解决网络故障。
3、安全管理- 设置访问控制列表，限制对网络资源的访问。
- 更新防火墙规则，确保网络的安全性。
五、常见问题解决方法1、无法连接到局域网- 检查网线连接是否正常。
- 确保设备的IP地质设置正确。
2、无法访问互联网- 检查路由器的连接状态。
办公局域网组建方案
办公局域网组建方案就现阶段组建我司办公局域网共有3种方案。
1、利用现有的路由器及电脑设备组建成局域网。
优点：节约成本，充分利用闲置设备。
组网简洁。
共享文件及打印机共享。
缺点：路由器有经常死机现象，造成网络不通。
影响各部门文件抓取。
共享文件夹放置文件后，要及时通知对方去抓取文件。
2、购买1组24口交换机、1组8口交换机，并滕出一台闲置电脑做共享文件服务器，组建成局域网。
优点：有闲置电脑做共享服务器，各位可以去共享服务器上抓取文件，简单，快捷。
减少了无外网文件传送的局限性。
共享文件及打印机共享。
缺点：放置在服务器上的文件，需及时通知对方去抓取，以免被别人误删，或恶意修改其文件内容。
很容易造成文件病毒感染到局域网内计算机上。
3、购买OA系统（办公管理系统），并由交换机组建局域网，购买专业级服务器。
优点：一个平台：统一的基础管理平台，实现用户数据统一管理、权限统一分配、身份统一认证。
两个门户：统一规划门户网站群和协同办公平台，将外网信息维护、客户服务、互动交流和日常工作紧密结合起来，有效提高工作效率。
集团化管理：应用对象覆盖多级机构实现“大OA套小OA”的应用模式。
四大应用：工作流程、知识管理、沟通交流和辅助办公四大核心应用。
缺点：OA系统所需费用过大，软件，硬件，要求较高，有些功能需要根据公司需求去定制，以免有些功能公司利用不上。
培训成本，及后期功能定制，设备更新等，费用过大。
故，综合考虑，公司暂时用第二种方案，做到文件共享，及打印机共享。
局域网组建的最佳实践成功案例探秘
局域网组建的最佳实践成功案例探秘随着信息技术的不断发展，局域网（Local Area Network, LAN）在企业和组织中的应用越来越广泛。
它能够提供高效的数据传输和共享资源的功能，为组织内部的员工提供了良好的工作环境。
本文将探寻一些最佳实践案例，帮助我们了解如何成功地组建局域网。
案例一：ABC公司的局域网建设ABC公司是一家中型制造企业，拥有200多名员工。
为了提高办公效率，他们决定建立一个局域网系统。
以下是他们的成功实践经验：1. 设计合理的网络拓扑结构在建设局域网之前，ABC公司进行了详细的网络拓扑结构设计。
他们考虑到公司的规模和需求，选择了星型拓扑结构。
这种结构可以提供较好的性能和可扩展性。
2. 使用高质量的网络设备ABC公司在建设局域网时，选择了一些知名品牌的网络设备，如思科（Cisco）的交换机和路由器。
这些设备具有卓越的性能和稳定性，能够确保数据传输的稳定和可靠。
3. 配置有效的网络安全机制在局域网建设过程中，ABC公司非常重视网络安全。
他们使用了防火墙、入侵检测系统和虚拟专用网络（VPN）等安全措施，以保护局域网免受外部威胁。
4. 建立完善的网络管理系统为了更好地管理局域网，ABC公司建立了一个完善的网络管理系统。
通过该系统，他们能够监控网络运行状态、实时提供技术支持和解决网络故障。
通过上述最佳实践，ABC公司成功地建立了一个高效、安全和可靠的局域网系统，为公司的日常工作提供了良好的支持。
案例二：DEF学校的局域网建设DEF学校是一所大学，拥有数千名师生。
为了改善网络环境，他们决定进行局域网建设。
以下是他们的成功实践经验：1. 网络设备的合理配置DEF学校根据实际需求配置了一批高性能的网络设备。
他们考虑到学校的规模和需求，选择了多台交换机和路由器，以支持大量的同时连接。
2. 子网划分和网络地址规划为了更好地管理和控制网络流量，DEF学校对局域网进行了合理的子网划分和网络地址规划。
项目2-1局域网组建与配置实例
第五周项目2-1授课题目：项目2-1教学目的、要求：✧掌握Vlan的划分及各Vlan之间的通信✧掌握子网划分✧掌握单臂路由✧FTP服务器配置教学重点、难点：单臂路由 FTP服务器配置一、项目背景1、项目描述A公司随着各项业务的不断增长，在当地成立了分公司，为提高公司业务处理能力，需要将分公司网络与公司总部网络连接起来。
公司管理层决定趁此机会重新规划整个公司网络以提升网络性能并增强安全性。
现公司总部有员工152名，分属行政部35人、市场部36人、财务部12人、生产部52人和研发部17人。
分公司有员工36名，由总公司行政部直接管理。
每名员工由公司配备专用电脑和工作台。
公司还需要建设一个FTP服务器，用于在公司内网传递文件。
2、项目分析公司行政部IT专员负责对公司网络进行初步规划设计。
公司总部内网IP地址采用192.168.1.0/24网段，通过VLAN划分，使得每个部门处在单独的广播域。
分公司内网IP地址采用192.168.2.0/26网段。
每个IP网段中，最后一个可用IP作为网关的IP。
公司1台服务器位于行政部。
网络拓扑结构如下图所示：图1 公司逻辑拓扑结构图三、项目内容及要求1、网络系统分析与设计（15分）根据项目需求完成总公司网络IP地址分配、设备端口IP规划和VLAN规划。
2、网络设备选型与互联（15分）（1）根据需要制作直连线，交叉线，制作完毕后进行测试。
（2）将网线连接到各网络设备接口上。
3、交换机和路由器配置（40分）（1）使用Windows系统自带超级终端对交换机A、B进行基本配置，配置交换机A的主机名为SWITCH A，交换机B的主机名为SWITCH B。
（2）根据网络地址表配置VLAN，在交换机A中创建VLAN，将F0/2-5接口加入到VLAN 10中，将F0/6-10接口加入到VLAN 20中，将F0/11-15接口加入到VLAN 30中，将F0/16-20接口加入到VLAN 40中，将F0/21-24接口加入到VLAN 50中。
中小型局域网组建与规划[推荐5篇]
![中小型局域网组建与规划[推荐5篇]](https://img.taocdn.com/s3/m/1c0b492c78563c1ec5da50e2524de518964bd386.png)
中小型局域网组建与规划[推荐5篇]第一篇：中小型局域网组建与规划毕业设计主要是完成中小型企业局域网的规划与设计，具体要求为：某单位要建立符合本单位办公需要的局域网。
该单位现有三层办公楼一栋，每层楼的结构一样，楼层高为3.2m，楼梯在楼两侧，每层楼有18个房间，其中网管中心将安排在118房间，其他房间为办公室，每个办公室将配备两台PC。
该局域网应该提供的功能如下：（1）连接办公楼内所有的PC。
（2）通过权限设定用户浏览Internet。
（3）在局域网内部提供丰富的网络服务，实现广泛的资源共享，如文件传输、远程登录、电子邮件、内部域名访问等。
（4）通过Internet发布企业网站。
（5）实现单位内部各部门的办公自动化。
本课题要求为该单位进行局域网的规划与设计，要求完成网络拓扑结构的设计、网络设备和相关产品选型、网络布线设计、IP地址分配、网络设备与服务器的基本配置方案等内容。
最终需要完成的毕业论文实际上就是符合该公司需求的局域网设计方案，整个设计要包含这样几部分：（1）需求分析：主要描述该公司对局域网功能的需求，可在任务书的基础上适当扩充。
（2）总体规划设计：主要对常见的组网技术及网络结构进行比较分析，最终确定该局域网你所选用的组网技术（如千兆以太网加快速以太网）和网络拓扑结构（如两层或三层树型结构），在这一部分中必须要有网络的总体拓扑结构图。
(3）网络设备选型：主要描述你所选择的网络设备的性能特点和相关指标，重点是交换机和路由器，注意要符合你所选择的组网技术，并选择最新的主流产品。
（4）网络布线设计：按照网络综合布线的思路对本局域网网络布线方案进行描述。
（5）IP地址分配：完成本局域网相关主机及设备的IP地址的分配，可考虑接入Internet，使用公有IP地址的问题。
（6）网络设备及服务器配置方案：描述本网络交换机或路由器的基本配置方案，描述在本网络中需要搭建的服务器以及服务器配置的实现方法。
（7）其他相关设置：可以考虑网络安全、网络管理及其他相关网络设计。
局域网组建步骤配置网络参数和IP地址
局域网组建步骤配置网络参数和IP地址局域网（Local Area Network，LAN）是指在一个相对较小地理范围内，由计算机和其他网络设备组成的一个网络系统。
在组建局域网的过程中，配置网络参数和IP地址是非常重要的步骤。
本文将介绍局域网组建的详细步骤，并说明如何配置网络参数和IP地址。
一、设备准备和物理连接1. 确定局域网的范围和规模，选择合适的网络设备，如交换机、路由器和网线等。
2. 根据局域网规模，确定设备的数量和位置，安装好所需的硬件设备。
3. 使用合适的网线将计算机和其他设备与交换机或路由器进行物理连接。
二、配置网络设备1. 打开计算机中的网络设置，并进入局域网设置界面。
2. 在局域网设置界面中，选择手动配置IP地址的选项。
三、配置IP地址1. 在IP地址字段中输入一个合法的IP地址，确保与局域网内的其他设备不重复。
2. 输入子网掩码，用于划分局域网内的子网。
3. 输入默认网关的IP地址，它是局域网连接到外部网络的接口。
4. 输入DNS服务器的IP地址，用于解析域名。
四、设置共享和权限1. 在计算机中，打开共享选项，将所需的文件夹或打印机设置为可共享的。
2. 配置共享文件夹的权限，确保只有授权的用户可以访问。
3. 设置用户账户和密码，以控制局域网中的访问权限。
五、测试和排错1. 在局域网中的一台计算机上，打开命令提示符窗口。
2. 使用ping命令测试与其他设备的连接是否正常，如：ping 192.168.1.100（目标IP地址）。
3. 如果出现连接失败的情况，检查网络配置是否正确，确保IP地址和子网掩码等参数正确设置。
六、优化网络性能1. 如果局域网中的设备较多或需要更高的网络性能，可以考虑使用交换机进行内部分流，减少网络拥塞。
2. 配置路由器实现多个子网之间的通信，提高整体网络效率。
3. 使用负载均衡功能，将网络流量均匀分配到多个连接中，提高网络带宽的利用率。
在组建局域网过程中，配置网络参数和IP地址是非常关键的一步。
办公楼局域网组建方案
办公楼局域网组建方案一、引言办公楼是一个集合了大量企业员工及其办公设备的地方，为了实现高效的办公与信息交流，建立一个稳定、安全的局域网是必不可少的。
本文将介绍办公楼局域网组建的方案，确保办公网络的稳定性、安全性和扩展性。
二、网络基础设施1. 网络设备选型根据办公楼规模和需求，建议选用高性能的路由器、交换机、防火墙等网络设备，确保网络数据传输的稳定性和快速性。
2. 网络拓扑结构在办公楼局域网组建中，采用星型拓扑结构是较为常见的选择。
主干交换机连接到办公楼所有工作组交换机，工作组交换机再连接到各个终端设备，实现设备之间的互联。
3. 网络布线为了确保网络信号的稳定传输，需要进行良好的网络布线。
采用高质量的网络线缆，并按照标准进行布线，避免与电源线、干扰源等物理设备相互干扰，提高网络传输的质量。
三、网络安全保障1. 设置网络访问控制合理设置网络访问控制策略，限制非授权设备和用户的访问。
通过认证和授权机制，提高网络的安全性，并防止未经授权的用户进入网络。
2. 安装防火墙在办公楼的主干网入口处设置防火墙，用于监控和拦截恶意攻击、病毒传播等威胁。
合理配置防火墙规则，确保网络的安全和稳定。
3. 数据加密与备份对于重要数据的传输和存储，采用数据加密技术保障数据的安全性。
同时，定期进行数据备份，以防止数据丢失和损坏。
四、网络管理与维护1. 网络监控与管理建立网络监控系统，实时监测网络状态、设备运行状况和带宽使用情况。
及时发现网络故障和异常，并采取措施进行处理，确保网络的稳定和可靠。
2. 定期维护与更新定期对网络设备进行维护和更新，包括固件升级、安全漏洞修复等，以保持设备的正常运行和安全性。
同时，也要及时处理设备故障和异常情况。
3. 培训与技术支持为了保障网络的有效运行，培训员工熟悉网络设备的使用和基本故障处理方法。
同时，与网络设备供应商建立良好的合作关系，获得及时的技术支持。
五、网络扩展与升级办公楼的网络需求可能会随着业务的扩展而增加，因此，应预留足够的扩展余地。
办公室局域网怎么设置办公室的局域网要怎么设置的方法
办公室局域网怎么设置办公室的局域网要怎么设置的方法居家办公或者在一个办公室建立一个局域网，可以提高办公效率和协作性。
局域网的设置涉及到网络设备和网络配置的一系列步骤。
以下是一个设置办公室局域网的方法，包括设备的选择、网络配置以及网络安全的注意事项。
1.设备选择在设置办公室局域网的时候，需要选择适合的网络设备。
这些设备主要包括路由器、交换机和网线。
-路由器：选择一台具有WAN和LAN口的无线路由器。
WAN口用于接入互联网，LAN口用于连接局域网设备。
无线功能方便办公室内的设备连接网络。
-交换机：如果办公室内设备较多，可以选择一个有多个LAN口的交换机，以便连接更多设备。
交换机可以提供更稳定的网络连接速度。
- 网线：选择Cat5e或Cat6等规格的网线。
网线可以连接设备到交换机或者路由器。
2.网络配置在网络设备选择好之后，接下来是网络配置的步骤。
以下是一些基本的网络配置步骤：-将路由器连接到电源，并接入宽带连接。
确认互联网连接正常。
-通过网线将路由器的LAN口连接到交换机的一个LAN口。
-将其他设备通过网线连接到交换机的其他LAN口。
-打开路由器的管理界面，通过浏览器输入路由器的IP地址（通常是192.168.1.1或192.168.0.1），然后输入用户名和密码登录路由器管理界面。
-在管理界面中，设置一个适当的SSID（无线网络名称）和密码，使得设备可以通过Wi-Fi连接到局域网。
3.网络安全性设置为了保护办公室网络的安全，以下是一些网络安全设置的注意事项：-修改路由器管理界面的默认用户名和密码，确保只有授权人员可以登录并进行更改。
-启用路由器的防火墙功能，可以阻止不明访问和网络攻击等。
-对于Wi-Fi连接，使用强密码，并限制网络的访问权限。
可以使用WPA2或更高级别的加密方式。
-定期更新路由器的固件，以确保设备的安全性。
4.其他注意事项-避免将路由器放置在电磁干扰较大的地方，如微波炉等。
-确保局域网内的设备都连接到交换机而不是路由器的WAN口，以便实现内网通信。

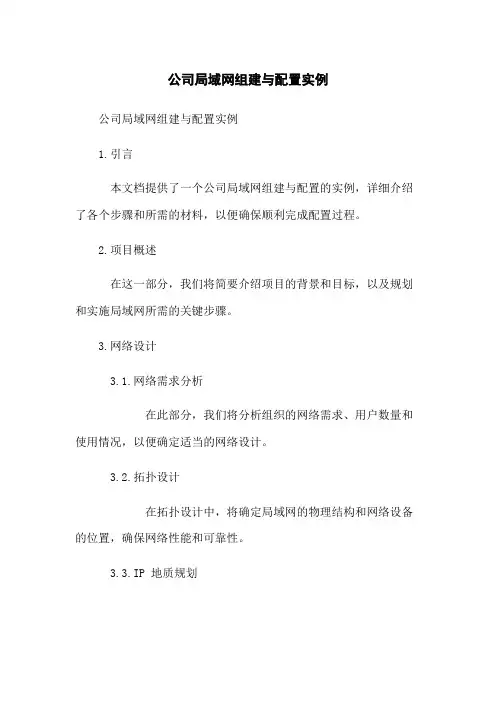

公司局域网组建与配置实例
中小企业网络组建与配置目录案例背景 (1)需求分析 (1)拓扑结构 (1)组网设备 (2)地址规划 (3)方案实施 (3)配置步骤 (6)1、网络设备基本配置 (6)(1)S2126G-A1交换机基本配置 (6)(2)S2126G-B1交换机基本配置 (8)(3)S2126G-C1交换机基本配置 (9)(4)S3550-24-A的基本配置 (10)(5)S3550-24-B的基本配置 (12)(6)S3550-24-C的基本配置 (13)(7)S6806E-A的基本配置 (15)(8)R2624-A的基本配置 (16)2、OSPF路由选择协议配置及测试 (16)(1)S3550-24-A OSPF路由协议配置 (16)(2)S3550-24-B OSPF路由协议配置 (17)(3)S3550-24-C OSPF路由协议配置 (17)(4)S6806E OSPF路由协议配置 (18)(5)R2624-A OSPF路由协议配置 (18)3、服务器配置 (22)DNS.DHCP.EMAIL.WEB.FTP配置 (18)总结 (21)参考文献 (21)摘要：本文是基于一个课程的网络互联设计，根据实践环境设计一个小型企业内部的网络组建。
从实际情况出发把这个小型企业的实际需要应用到网络中去，使这个企业的内部网络能够快速便捷。
因为条件有限，本次设计的拓扑结构图是在模拟器上进行的。
主要运用了所学的路由和交换技术。
关键字：小型企业；网络；设计方案案例背景某小型企业现有300个结点，需要建设一个小型网络以实现该企业内部的相互通信和与外部的联系，通过该网络提高企业的发展和企业内部办公的信息化、办公自动化。
该企业有15个部门，则需要让这15个部门能够通过该网络访问互联网，并能实现部门之间信息化的合作。
所以该网络的必须体现办公的方便性、迅速性、高效性、可靠性、科技性、资源共享、相互通信、信息发布及查询等功能，以作为支持企业内部办公自动化、供应链管理以及各应用系统运行的基础设施。
如何组建办公室局域网
如何组建办公室局域网当你们在办公室时，感到非常的无聊，你们不会一直发呆吧，那就组建一个局域网玩玩游戏咯，店铺下面详细为你介绍组建办公室局域网的方法，希望对您有所帮助!组建办公室局域网方法一1、需要一个交换机，把所有电脑连到交换机上面，打印机连到其中一台电脑，这台电脑作为打印服务器。
为所有电脑配置不同的IP地址，必须在同一个网段，如192.168.1.1-192.168.1.255，具体操作为：控制面板-网络连接-本地连接-Internet协议(TCP/IP)-属性-写入IP地址，记住打印服务器的IP。
2、设置工作组，操作为：控制面板-系统-计算机名-更改-输入工作组名3、在打印服务器上安装打印机驱动，然后操作：控制面板-打印机和传真，右键安装好的打印机-共享-共享这台打印机-输入共享名，确定。
4、在需要使用打印机的电脑上点击开始-运行-输入打印服务器IP，如:\\192.168.1.1，在弹出的窗口中双击共享打印机，弹出提示选择是，然后控制面板-打印机和传真-右键共享打印机-设为默认打印机，即可使用。
组建办公室局域网方法二宽带猫插在路由器的入口上,两台电脑分别插一个出口.然后设置一下路由器IP和两台机器的IP以及网关就可以了.实例:路由器IP一般是192.168.0.1,那么电脑的IP分别设置为192.168.0.100和192.168.0.200网关都是192.168.0.1.办公局域网系统的共享设置方法第一设置打开一个文件夹点工具_文件夹选项_查看_找"使用简单文件共享(推荐)"前面打勾.第二设置地方点开始_设置_控制面板_管理模板_本地安全策略_本地策略_拒绝从网络访问这台计算机_删除GUEST用户.第三设置点方点开始_设置_控制面板_管理工具_服务_找到SERVER服务_右键属性_点启动_设置为自动.如果提示密码你看看:我的电脑右键管理_本地用户和组_用户_GUEST用户右键把帐户已停用的钩去掉,然后确定再右键设置用户密码不要输入确定2次.还有就是设置共享文件夹时候不要加权限和密码。
如何组建公司局域网
如何组建公司局域网公司想给员工们组建一个局域网，该怎么样组建呢?下面由店铺给你做出详细的组建公司局域网方法介绍!希望对你有帮助!组建公司局域网方法一：线路连接方式：将现有的24口交换机做第一级，行政部门及总经理室、房间的7台电脑直接连接这台交换机上，打印机与传真机接到行政部门的电脑上，增加三台12或16口交换机，这三台交换机做第二级二个研发部各放一台，市场部放一台，研发部的电脑各自与各自的交换机连接，市场部也是，这三台交换机的UPLINK口的网线与24口交换机相连，如果有上互联网，那还要增加一台双WAN接口的路由器30多台电脑上网，一根网线肯定不够，所以考虑双口的，当然也可以上一根高带宽的，那就只要一个WAN口的也行。
外网线直接接路由器的WAN接口，路由器的LAN接口上网线接到24口交换机上的UPLINK口就行了。
电脑设置：(以系统全部是XP为例)所有的电脑都运行一次网络安装向导，都要启用文件共享，连接打印机和传真机的电脑在运行网络安装向导时，还要启用文件和打印机共享，传真机如需要也要设置共享。
这就是一个小型的局域网。
需要多少网线，按实际就可以。
但是有一点需要注意：任何一条网线长度都不能超过150米，最好控制在100米以内。
组建公司局域网方法二：保证线ok，然后接到电脑和交换机上即可。
每台机器分配一个ip 地址 192.168.0.1-254都行网关255.255.255.0 如果有路由器可开启路由器的DHCP服务。
一切OK之后，电脑之间互PING一下，格式：ping 192.168.0.XXX -t 如果通了会有数值出现，如果不通就是time out关于共享，在要共享的设备上点右键会出现共享选项。
开启简单的打印文件共享即可。
组建公司局域网方法三：1、首先看看你当前需要连接的电脑有多少!根据你的需求选用相关口数的设备!2、根据你的PC情况，是否有多数或者全部可以无线连接。
3、在设备方面去买一个多口(根据条件1)的交换机，小的那种就行。
100人局域网配置实战，一文教会你
100人局域网配置实战，一文教会你100人内规模网络100人内规模算小微企业，其实网络非常简单。
直接购买一台设备就能解决问题，比如路由交换一体机或者路由交换安全一体机。
如果网络接口不够用，再接一台二层交换机即可，二层交换机即插即用，无需任何配置（常见二层交换机华为5720S、华三5130S、锐捷2900E）。
网络拓扑与产品选型路由交换一体机比如RSR20-X-28，支持4个路由接口，最多可以接运营商4条链路。
另外还支持24个交换接口，相当于把一个24口交换机集成到了这个路由器里面。
问题：路由交换一体机与三层交换机有什么区别？三层交换机本质是交换机，支持三层路由功能，但不支持路由器高级特性，比如NAT路由交换一体机本质是路由器，支持NAT等功能。
路由交换安全一体机说简单点，就是接口超级多的防火墙。
比如RG-WALL 1600-M5100，自带42个千兆电口，2个千兆光口，如果80人网络，出口部署一台此设备，下联一台48口二层交换机就足够。
基本配置：与家庭路由器配置雷同，主要配置：1. VLAN：这么小的网络，VLAN都可以不用配置，默认在VLAN 1就行2. NAT：在出口路由交换一体机或者路由安全交换一体机上配置即可。
图形化界面配置配置与先前家庭路由器配置基本类似，非常简单，可能是PPPOE 拨号，也可能有固定IP地址。
路由器和防火墙都会有图像界面，如下图（固定IP）：命令行配置Int f0/0 #出口路由器接口配置地址（向运营商申请的地址是202.1.1.1/24）Ip address 202.1.1.1 255.255.255.0Interface vlan 1 #配置虚拟接口地址，作为用户网关Ip address 192.168.1.254Ip route 0.0.0.0 0.0.0.0 202.1.1.2 #默认路由器，把出口访问流量都扔给运营商（运营商对端地址为202.1.1.2）access-list 1 permit 192.168.1.0 0.0.0.255 #匹配内网用户流量ip nat inside source list 1 interface fastethernet1/0 overload #将内网用户流量在出口做NAT，转换成接口f0/0地址访问互联网（关键字overload）interface f0/0ip nat outside #NAT的外侧接口int vlan 1ip nat inside #NAT的内侧接口（一定要注意，是SVI接口）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中小企业网络组建与配置目录案例背景 (1)需求分析 (1)拓扑结构 (1)组网设备 (2)地址规划 (3)方案实施 (3)配置步骤 (5)1、网络设备基本配置 (5)(1)S2126G-A1交换机基本配置 (5)(2)S2126G-B1交换机基本配置 (7)(3)S2126G-C1交换机基本配置 (8)(4)S3550-24-A的基本配置 (9)(5)S3550-24-B的基本配置 (11)(6)S3550-24-C的基本配置 (12)(7)S6806E-A的基本配置 (14)(8)R2624-A的基本配置 (15)2、OSPF路由选择协议配置及测试 (15)(1)S3550-24-A OSPF路由协议配置 (15)(2)S3550-24-B OSPF路由协议配置 (16)(3)S3550-24-C OSPF路由协议配置 (16)(4)S6806E OSPF路由协议配置 (17)(5)R2624-A OSPF路由协议配置 (17)3、服务器配置 (21)DNS.DHCP.EMAIL.WEB.FTP配置 (18)总结 (21)参考文献 (21)摘要：本文是基于一个课程的网络互联设计，根据实践环境设计一个小型企业内部的网络组建。
从实际情况出发把这个小型企业的实际需要应用到网络中去，使这个企业的内部网络能够快速便捷。
因为条件有限，本次设计的拓扑结构图是在模拟器上进行的。
主要运用了所学的路由和交换技术。
关键字：小型企业；网络；设计方案案例背景某小型企业现有300个结点，需要建设一个小型网络以实现该企业内部的相互通信和与外部的联系，通过该网络提高企业的发展和企业内部办公的信息化、办公自动化。
该企业有15个部门，则需要让这15个部门能够通过该网络访问互联网，并能实现部门之间信息化的合作。
所以该网络的必须体现办公的方便性、迅速性、高效性、可靠性、科技性、资源共享、相互通信、信息发布及查询等功能，以作为支持企业内部办公自动化、供应链管理以及各应用系统运行的基础设施。
需求分析该网络是一个单核心的网络结构（拓扑结构如图1所示），采用典型的三层结构，核心、汇聚、接入。
各部门独立成区域，防止个别区域发生问题，影响整个网的稳定运行，若某汇聚交换机发生问题只会影响到某几个部门，该网络使用vlan进行隔离，方便员工调换部门。
核心交换机连接三台汇聚交换机对所有数据进行接收并分流，所以该设备必须是高质量、功能具全，责任重大，通过高速转发通信，提高优化的，可靠的传输结构。
核心层应该尽快地交换分组。
该设备不承担访问列表检查、数据加密、地址翻译或者其他影响的最快速率分组的任务。
汇聚层交换机位于接入层和核心层之间，该网络有三台汇聚层交换机分担15个部门，能帮助定义和分离核心。
该层的设备主要目的是提供一个边界的定义，以在其内进行分组处理。
该层将网络分段为多个广播域。
该问控制列表可以实施策略并过滤分组。
汇聚层将网络问题限制在发生问题的工作组内，防止这些问题影响到核心层。
该层的交换机运行在第二层和第三层上。
接入层为网络提供通信，并且实现网络入口控制。
最终用户通过接入层访问网络的。
作为网络的“前门”，接入层交换机使用访问列表以阻止非授权的用户进入网络。
拓扑结构如图1所示为企业内部的网络拓扑结构图。
图1 网络拓扑结构图组网设备出口设备：R2624路由器1台;核心设备：S68系列1台,配置千兆光缆接口2块； 汇聚设备：S3550-24 3台，每台配置1块千兆光缆接口； 接入设备：S2126G 二层交换机15台。
PC:300台终端用户的默认网关指向各自对应的VLAN 接口的IP 地址，设备管理地址为192.168.0.0/24网段，其中S68为192.168.0.254/24.S3550-24-AS2126GS2126GServerS3550-24-C部门1部门15S6806E-AR2624-AS3550-24-BStarviewS2126GInternet地址规划如表1所示为各设备的IP 地址配置表。
方案实施图2所示为根据网络应用和功能，在模拟器上搭建的某小型企业内部拓扑网络环境。
图2 模拟器中搭建的某小型企业网络环境R2624-AS3550-24-AS2126G-A5F0/4F0/1F0/3F0/3 S2126G-C1 ServerS2126G-A1 S2126G-C5VLAN21:172.18.11.1/24 VLAN22:172.18.12.1/24 VLAN23:172.18.13.1/24 VLAN24:172.18.14.1/24VLAN100:192.168.128.45/29 VLAN200:192.168.129.45/29 VLAN300:192.168.130.45/29 VLAN400:192.168.86.17/28E0:192.168.86.30/28 NIC:210.96.100.86/30 Gateway:210.96.100.85S3550-24-BS3550-24-CF0/2 OSPF trunk trunk （Rip v2）……… ………………S6806E-AVLAN11：172.16.1.1/24 VLAN12：172.16.2.1/24 VLAN13：172.16.3.1/24 VLAN14：172.16.4.1/24VLAN15：172.16.5.1/24 trunkE1:210.96.100.85/30VLAN16:172.17.6.1/24 VLAN17:172.17.7.1/24 VLAN18:172.17.8.1/24 VLAN19:172.17.9.1/24 VLAN20:172.17.10.1/24StarviewtrunkF0/20trunk F0/10trunk F0/20trunkF0/10trunkF0/20 trunkF0/1F0/10ISPOSPF工作原理分析:OSPF是一种分层次的路由协议，其层次中最大的实体是AS（自治系统），即遵循共同路由策略管理下的一部分网络实体。
在每个AS中，将网络划分为不同的区域。
每个区域都有自己特定的标识号。
对于主干（backbone）区域，负责在区域之间分发链路状态信息。
这种分层次的网络结构是根据OSPF的实际提出来的。
当网络中自治系统非常大时，网络拓扑数据库的内容就更多，所以如果不分层次的话，一方面容易造成数据库溢出，另一方面当网络中某一链路状态发生变化时，会引起整个网络中每个节点都重新计算一遍自己的路由表，既浪费资源与时间，又会影响路由协议的性能（如聚合速度、稳定性、灵活性等）。
因此，需要把自治系统划分为多个域，每个域内部维持本域一张唯一的拓扑结构图，且各域根据自己的拓扑图各自计算路由，域边界路由器把各个域的内部路由总结后在域间扩散。
这样，当网络中的某条链路状态发生变化时，此链路所在的域中的每个路由器重新计算本域路由表，而其它域中路由器只需修改其路由表中的相应条目而无须重新计算整个路由表，节省了计算路由表的时间。
OSPF由两个互相关联的主要部分组成：“呼叫”协议和“可靠泛洪”机制。
呼叫协议检测邻居并维护邻接关系，可靠泛洪算法可以确保统一域中的所有的OSPF路由器始终具有一致的链路状态数据库，而该数据库构成了对域的网络拓扑和链路状态的映射。
链路状态数据库中每个条目称为LSA（链路状态通告），共有5种不同类型的LSA，路由器间交换信息时就是交换这些LSA。
每个路由器都维护一个用于跟踪网络链路状态的数据库，然后各路由器的路由选择就是基于链路状态，通过Dijkastra算法建立起来最短路径树，用该树跟踪系统中的每个目标的最短路径。
最后再通过计算域间路由、自治系统外部路由确定完整的路由表。
与此同时，OSPF动态监视网络状态，一旦发生变化则迅速扩散达到对网络拓扑的快速聚合，从而确定出新的网络路由表。
OSPF的设计实现要涉及到指定路由器、备份指定路由器的选举、协议包的接收、发送、泛洪机制、路由表计算等一系列问题。
配置步骤：1、网络设备基本配置(1)S2126G-A1交换机基本配置Hostname S2126G-A1Vlan 1ExitVlan 11 ！划分VLAN11ExitVlan 12 ！划分VLAN12ExitVlan 13 ！划分VLAN13ExitVlan 14 ！划分VLAN14ExitVlan 15 ！划分VLAN15ExitEnable secret level 1 0 star !设置telnet密码Enable secret level 15 0 star !设置特权模式密码Interface range fastEthernet 0/1-4Swithport access vlan 11Exit !将f0/1-4号端口划分到vlan11里Interface range fastEthernet 0/5-8Swithport access vlan 12Exit !将f0/5-8号端口划分到vlan12里Interface range fastEthernet 0/9-12Swithport access vlan 13Exit !将f0/9-12号端口划分到vlan13里Interface range fastEthernet 0/13-16Swithport access vlan 14Exit !将f0/13-16号端口划分到vlan14里Interface range fastEthernet 0/17-20Swithport access vlan 15Exit !将f0/17-20号端口划分到vlan15里Interface range fastEthernet 0/21Swithport mode trunkExit !将f0/21号端口设置为trunk模式Interface vlan 1Ip address 192.168.0.1 255.255.255.0No shutExit !设置管理IP地址Ip default-gateway 192.168.0.254EndS2126G-A1#(2)S2126G-B1交换机基本配置Hostname S2126G-B1Vlan 1ExitVlan 16 ！划分VLAN16ExitVlan 17 ！划分VLAN17ExitVlan 18 ！划分VLAN18ExitVlan 19 ！划分VLAN19ExitVlan 20 ！划分VLAN20ExitEnable secret level 1 0 star !设置telnet密码Enable secret level 15 0 star !设置特权模式密码Interface range fastEthernet 0/1-4Swithport access vlan 16Exit !将f0/1-4号端口划分到vlan16里Interface range fastEthernet 0/5-8Swithport access vlan 17Exit !将f0/5-8号端口划分到vlan17里Interface range fastEthernet 0/9-12Swithport access vlan 18Exit !将f0/9-12号端口划分到vlan18里Interface range fastEthernet 0/13-16Swithport access vlan 19Exit !将f0/13-16号端口划分到vlan19里Interface range fastEthernet 0/17-20Swithport access vlan 20Exit !将f0/17-20号端口划分到vlan20里Interface range fastEthernet 0/21Swithport mode trunkExit !将f0/21号端口设置为trunk模式Interface vlan 1Ip address 192.168.0.6 255.255.255.0No shutExit !设置管理IP地址Ip default-gateway 192.168.0.254EndS2126G-B1#(3)S2126G-C1交换机基本配置Hostname S2126G-C1Vlan 1ExitVlan 21 ！划分VLAN21ExitVlan 22 ！划分VLAN22ExitVlan 23 ！划分VLAN23ExitVlan 24 ！划分VLAN24ExitVlan 25 ！划分VLAN25ExitEnable secret level 1 0 star !设置telnet密码Enable secret level 15 0 star !设置特权模式密码Interface range fastEthernet 0/1-4Swithport access vlan 21Exit !将f0/1-4号端口划分到vlan21里Interface range fastEthernet 0/5-8Swithport access vlan 22Exit !将f0/5-8号端口划分到vlan22里Interface range fastEthernet 0/9-12Swithport access vlan 23Exit !将f0/9-12号端口划分到vlan23里Interface range fastEthernet 0/13-16Swithport access vlan 24Exit !将f0/13-16号端口划分到vlan24里Interface range fastEthernet 0/17-20Swithport access vlan 25Exit !将f0/17-20号端口划分到vlan25里Interface range fastEthernet 0/21Swithport mode trunkExit !将f0/21号端口设置为trunk模式Interface vlan 1Ip address 192.168.0.11 255.255.255.0No shutExit !设置管理IP地址Ip default-gateway 192.168.0.254EndS2126G-C1#(4)S3550-24-A 的基本配置Hostname S3550-24-AVlan 1ExitVlan 11ExitVlan 12ExitVlan 13ExitVlan 14ExitVlan 15ExitVlan 100ExitInterface fastEthernet 0/1 !将f0/1设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/10 !将f0/10设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/20 !将f0/20设置为trunk模式Swithport mode trunkExitInterface vlan 1Ip address 192.168.0.16 255.255.255.0No shutExitInterface vlan 11Ip address 172.16.1.1 255.255.255.0No shutExit !为vlan 11分配IP地址Interface vlan 12Ip address 172.16.2.1 255.255.255.0No shutExit !为vlan 12分配IP地址Interface vlan 13Ip address 172.16.3.1 255.255.255.0No shutExit !为vlan 13分配IP地址Interface vlan 14Ip address 172.16.4.1 255.255.255.0No shutExit !为vlan 14分配IP地址Interface vlan 15Ip address 172.16.5.1 255.255.255.0No shutExit !为vlan 15分配IP地址Interface vlan 100Ip address 192.168.128.44 255.255.255.248No shutExitIp default-gateway 192.168.0.254end(5)S3550-24-B的基本配置Hostname S3550-24-BVlan 1ExitVlan 16ExitVlan 17ExitVlan 18ExitVlan 19ExitVlan 20ExitVlan 200ExitInterface fastEthernet 0/2 !将f0/2设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/10 !将f0/10设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/20 !将f0/20设置为trunk模式Swithport mode trunkExitInterface vlan 1Ip address 192.168.0.17 255.255.255.0No shutExitInterface vlan 16Ip address 172.17.6.1 255.255.255.0No shutExit !为vlan 16分配IP地址Interface vlan 17Ip address 172.17.7.1 255.255.255.0No shutExit !为vlan 17分配IP地址Interface vlan 18Ip address 172.17.8.1 255.255.255.0No shutExit !为vlan 18分配IP地址Interface vlan 19Ip address 172.17.9.1 255.255.255.0No shutExit !为vlan 19分配IP地址Interface vlan 20Ip address 172.17.10.1 255.255.255.0No shutExit !为vlan 20分配IP地址Interface vlan 200Ip address 192.168.129.44 255.255.255.248 No shutExitIp default-gateway 192.168.0.254End(6)S3550-24-C的基本配置Hostname S3550-24-CVlan 1ExitVlan 21ExitVlan 22ExitVlan 23ExitVlan 24ExitVlan 25ExitVlan 300ExitInterface fastEthernet 0/3 !将f0/3设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/10 !将f0/10设置为trunk模式Swithport mode trunkExitInterface fastEthernet 0/20 !将f0/20设置为trunk模式Swithport mode trunkExitInterface vlan 1Ip address 192.168.0.18 255.255.255.0No shutExitInterface vlan 21Ip address 172.18.11.1 255.255.255.0No shutExit !为vlan 21分配IP地址Interface vlan 22Ip address 172.18.12.1 255.255.255.0No shutExit !为vlan 22分配IP地址Interface vlan 23Ip address 172.18.13.1 255.255.255.0No shutExit !为vlan 23分配IP地址Interface vlan 24Ip address 172.18.14.1 255.255.255.0No shutExit !为vlan 24分配IP地址Interface vlan 25Ip address 172.18.15.1 255.255.255.0No shutExit !为vlan 25分配IP地址Interface vlan 300Ip address 192.168.130.44 255.255.255.248 No shutExitIp default-gateway 192.168.0.254end(7)S6806E-A 的基本配置Hostname S6806E-AEnable secret level 1 0 starEnable secret level 15 0 starInterface fastEthernet 0/1Swithport mode trunkExitInterface fastEthernet 0/2Swithport mode trunkExitInterface fastEthernet 0/3Swithport mode trunkExitInterface fastEthernet 0/4Swithport access vlan 400ExitInterface vlan 1Ip address 192.168.0.254 255.255.255.0No shutExitInterface vlan 100Ip address 192.168.128.45 255.255.255.248 No shutExit !为vlan 100分配IP地址Interface vlan 200Ip address 192.168.129.45 255.255.255.248 No shutExit !为vlan 200分配IP地址Interface vlan 300Ip address 192.168.130.45 255.255.255.248 No shutExit !为vlan 300分配IP地址Interface vlan 400Ip address 192.168.86.17 255.255.255.240 No shutExit !为vlan 400分配IP地址(8)R2624-A的基本配置Hostname R2624-AEnable password starInterface fastEthernet 0Ip address 192.168.86.30 255.255.255.240 No shutIp nat insideExitInterface fastEthernet 1Ip address 210.96.100.85 255.255.255.252 No shutIp nat outsideExitLine con 0Line aux 0Line vty 0 4Password starLoginEnd2、OSPF路由选择协议配置及测试(1)S3550-24-A OSPF路由协议配置Router ospf ！在路由器上启动OSPF进程Area 0.0.0.0Network 172.16.1.0 255.255.255.0 area 0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域Network 172.16.2.0 255.255.255.0 area 0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域Network 172.16.3.0 255.255.255.0 area 0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域Network 172.16.4.0 255.255.255.0 area 0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域Network 172.16.5.0 255.255.255.0 area 0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域Network 192.168.128.40 255.255.255.248 area0.0.0.0！指定参与交换OSPF更新的网络以及这些网络所属的区域End(2)S3550-24-B OSPF路由协议配置Router ospfArea 0.0.0.0Network 172.17.6.0 255.255.255.0 area 0.0.0.0Network 172.17.7.0 255.255.255.0 area 0.0.0.0Network 172.17.8.0 255.255.255.0 area 0.0.0.0Network 172.17.9.0 255.255.255.0 area 0.0.0.0Network 172.17.10.0 255.255.255.0 area 0.0.0.0Network 192.168.129.40 255.255.255.248 area0.0.0.0End(3)S3550-24-C OSPF路由协议配置Router ospfArea 0.0.0.0Network 172.18.11.0 255.255.255.0 area 0.0.0.0Network 172.18.12.0 255.255.255.0 area 0.0.0.0Network 172.18.13.0 255.255.255.0 area 0.0.0.0Network 172.18.14.0 255.255.255.0 area 0.0.0.0Network 172.18.15.0 255.255.255.0 area 0.0.0.0Network 192.168.130.40 255.255.255.248 area0.0.0.0End(4)S6806E OSPF路由协议配置Router ospfArea 0.0.0.0Network 192.168.86.17 255.255.255.240 area 0.0.0.0Network 192.168.128.40 255.255.255.248 area 0.0.0.0Network 192.168.129.40 255.255.255.248 area 0.0.0.0Network 192.168.130.40 255.255.255.248 area 0.0.0.0End(5)R2624-A OSPF路由协议配置Router ospf 1 ！启动OSPF进程并指定本地进程号Network 210.96.100.84 0.0.0.3 area 0.0.0.0Network 192.168.86.16 0.0.0.15 area 0.0.0.0Default-information originate always！不管路由器是否存在默认路由，总是向其他路由器公告默认路由End第四章网络服务器的配置与使用1．Windows2000 server 的安装，配置安装活动目录（Active Directory）：选择“开始”→“程序”→“管理工具”→“配置服务器”，单击“下一步”。
