发电机—变压器组整套启动试验方案24页word
变压器启方案
变压器启动方案1. 引言变压器是电力系统中非常重要的设备之一，它用于改变电压的大小，以便在不同的电力系统中传输和分配电能。
在使用变压器之前，需要进行启动操作，以确保其正常运行和性能稳定。
本文档将介绍变压器启动的一般方案，并提供一些操作建议和安全注意事项。
2. 变压器启动方案的步骤以下是一个典型的变压器启动方案，包括准备工作和具体的操作步骤。
2.1 准备工作在启动变压器之前，需要进行以下准备工作：•确认变压器及其周围设备的电源是否已经准备好，并满足变压器的输入和输出电压要求。
•核对变压器的名称、型号和额定容量，确保与实际情况相符。
•检查变压器周围区域是否有可燃物和其他危险物品，并进行清理。
2.2 操作步骤1.断开变压器输入侧和输出侧的电源，确保所有电源开关处于关闭状态。
2.检查变压器的绝缘电阻，确保其值在安全范围内。
3.打开输入侧电源开关，并逐步增加电压到额定值的一半。
4.观察变压器的运行情况，包括电流、温度和噪音等指标，确保正常。
5.如果变压器运行正常，逐步增加电压到额定值，并进行相应的测试和监测。
6.完成变压器启动后，进行全面的性能检查和运行状态记录。
3. 操作建议和安全注意事项在进行变压器启动时，需要注意以下操作建议和安全事项：•确保操作人员具备相关的电气知识和技能，能够正确操作和判断变压器的运行状态。
•严格按照操作步骤进行操作，避免出现意外和失误。
•注意变压器的工作环境，确保其周围的温度、湿度和通风状况符合要求。
•定期检查和清洁变压器，防止灰尘和其他污物积累，影响其正常运行。
•注意变压器的运行指标，如温度、电流和噪音等，一旦超过正常范围，应及时采取措施进行修理和维护。
•在处理变压器故障和紧急情况时，应根据实际情况采取相应的措施，确保操作人员的安全和设备的正常运行。
4. 总结通过本文档的介绍，我们了解了变压器启动的一般方案，并提供了操作建议和安全注意事项。
正确启动变压器是确保其正常运行和性能稳定的关键步骤，在操作过程中一定要注意安全和细节，并定期进行维护和检查，以延长变压器的使用寿命。
#1机组电气整套启动试验措施
调试措施调试项目名称编号：SPCTI/ CS 1010 2401第1 页共34 页中电投宁夏临河电厂一期工程1号机组电气整套启动调试措施1设备系统概况1.1系统概况中电投宁夏临河电厂一期工程为新建燃煤发电厂，本期建设规模2×350MW 燃煤超临界空冷发电机组，每台发电机组与一台容量为420MV A升压双卷电力变压器接成发电机-变压器组单元接线，接入厂内330kV屋外配电装置。
发电机出口不设断路器。
1.1.1330kV升压站系统本期新建330kV户外敞开式配电装置，一倍半断路器接线，两回出线（徐家庄1，徐家庄2）平环型布置。
两回发变组进线、两回出线和一回起备变进线组成两个完整串和一个半串。
1.1.2发变组系统发电机为水氢氢汽轮发电机，额定功率350MW，额定电压20kV，额定电流11886.6A，额定功率因数cosφ=0.85，励磁方式为机端自并励静止励磁系统。
发电机中性点经接地变压器（二次侧接电阻）接地。
主变压器型号为导向油循环风冷无载调压铜芯双卷电力变压器，额定容量420MV A，变比363±2X2.5%/20KV，接线组别Yn-d11，阻抗Ud=18%。
主变压器高压侧中性点采用经隔离开关接地方式。
每台机组设一台容量为55/35-35MV A，20±2X2.5%/6.3-6.3KV，D,yn1，yn1，Ud=18%的无载调压分裂绕组电力变压器作为高压厂用工作变压器；变压器低压中性点采用经电阻接地方式。
1.1.3起/备电源的引接本期2台机设一台容量为55/35-35MV A，345±8X1.25%/6.3-6.3KV，Yn,yn0,yn0，Ud=19%的有载调压分裂绕组电力变压器作为厂用高压起动/备用变压器，起备电源由本期330kV母线上引接。
起动/备用变压器高压侧中性点采用直接接地，低压中性点采用经电阻接地方式。
1.1.4中压厂用电系统高压厂用电采用6kV电压等级。
发电机启动试验方案

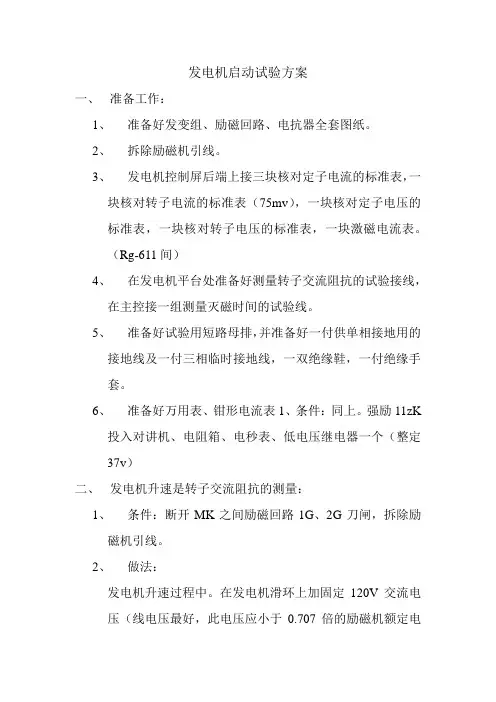

发电机启动试验方案一、准备工作：1、准备好发变组、励磁回路、电抗器全套图纸。
2、拆除励磁机引线。
3、发电机控制屏后端上接三块核对定子电流的标准表，一块核对转子电流的标准表（75mv），一块核对定子电压的标准表，一块核对转子电压的标准表，一块激磁电流表。
（Rg-611间）4、在发电机平台处准备好测量转子交流阻抗的试验接线，在主控接一组测量灭磁时间的试验线。
5、准备好试验用短路母排，并准备好一付供单相接地用的接地线及一付三相临时接地线，一双绝缘鞋，一付绝缘手套。
6、准备好万用表、钳形电流表1、条件：同上。
强励11zK投入对讲机、电阻箱、电秒表、低电压继电器一个（整定37v）二、发电机升速是转子交流阻抗的测量：1、条件：断开MK之间励磁回路1G、2G刀闸，拆除励磁机引线。
2、做法：发电机升速过程中。
在发电机滑环上加固定120V交流电压（线电压最好，此电压应小于0.707倍的励磁机额定电压），在不同的转速下分别测出电流功率，并计算出交流阻抗值，与以前测量值比较。
试验完成后，接线拆除。
三、发电机低转速时（400~1200r/min）励磁机极性检查，残压测量：1、条件：断开MK之间励磁回路1G、2G刀闸，拆除励磁机引线。
2、做法：用万用表在励磁机引出线上测量励磁机残压，且601为正极。
若电压值太小，可用干电池给励磁机充磁。
做完后，恢复励磁机引线。
UL=四、励磁机在额定转速下的空载试验及励磁机顶值电压，强励后残压的测量：1、条件：①转速3000r/min.②恢复励磁机的引出线③Rc电阻在最大位置.④将发电机滑环碳刷提起.⑤合上励磁回路1G刀闸.⑥短接励磁回路2Rm(灭磁小间603、613即MK常开触点)⑦MK强励112K开关场在断开位置.2、做法：调整Rc使得UL为40、80、120、160、200、220V时，测出上升、下降的励磁机激磁电流值，绘出UL=f （I激磁）曲线。
顶值电压，强励后残压测量：1、条件：同上。
1#机整组启动方案
丰华生物质热电有限责任公司#1发电机大修电气整套启动试验方案批准：审核：初审：编写：2二○一零年十月二十七日目录1.试验目的2.组织措施3.发电机整套启动前必须具备的条件4.发电机整套启动前的安全措施5.转子交流阻抗试验6.励磁系统试验7.7.假同期并列试验8.错误!未找到引用源。
9.错误!未找到引用源。
10.9.发电机带负荷试验丰华生物质热电#1发电机组是6MW被压机组，其保护配置为“南自”生产的RCS-985型发变组保护装置，其励磁系统采用东方电机控制设备有限公司的GES-3320型励磁调节器。
为了保证#1机组大修电气整套启动试验的顺利进行，根据国家电力部门最新颁发的有关规程编写了本次启动试验方案。
本次试验预计需要6小时间。
1.试验目的1.1.检查#1发电机转子在不同转速下的绝缘情况（交流阻抗）；1.2.试验、检查#1发电机空载升压、降压特性曲线；1.3.检查#1发电机1TV、2TV、3TV（电压互感器）电压二次回路的电压平衡度、极性与相序相位；1.4.检查#1机在励磁调节器在空载及负载的情况下的特性；1.5.检查#1发--变组保护及相关自动装置的运行情况；1.6.检查9001开关同期合闸回路是否正常；1.7.检查#1发变组有关CT的二次回路的接线是否正确、；1.8.检查#1发变组仪表、电能、远动设备运行情况；1.9.检查#1机厂用电源与备用电源切换情况。
2.组织措施2.1. 本次试验为#1发电机大修后的电气整组启动试验，由生产厂长或总工程师担任试验总指挥，由电气检修专业、电气运行专业、汽机运行专业、当值值长共同协调组织完成。
2.2. 本次试验现场指挥由当值值长担任，试验负责人由电气检修专业主管担任，电气系统操作由当值电气运行人员进行操作，试验项目由电气检修专业（保护专业、高压专业、仪表专业）负责完成。
2.3. 本次试验措施经生技部、运行部、安监部审核，并经总工及生产厂长批准后方可执行。
2.4. 试验项目及步骤应严格按批准后的试验措施执行。
发电机试验方案
一、概述
本试验方案旨在确保发电机在投入运行前，其性能、可靠性和安全性得到全面检验。根据相关电力设备试验标准和技术规范，结合发电机的具体技术参数和实际工况，制定如下试验方案。
二、试验目标
1.验证发电机的设计和制造质量，确保其满足技术规范要求。
2.评估发电机的绝缘状态，保障其长期稳定运行。
3.检测发电机的动态和静态性能指标，确认其运行效率。
4.确保发电机保护装置的可靠性和准确性，提高系统安全性。
三、试验依据
1.《电力设备绝缘试验规程》
2.《发电机试验导则》
3.发电机产品技术文件
4.相关国家标准和行业标准
四、试验项目及内容
1.绝缘电阻测量
测量发电机定子绕组与大地之间的绝缘电阻，确保绝缘状态良好。
八、试验报告
根据试验过程和结果，编写试验报告，内容包括试验依据、试验项目、试验数据、结果分析、试验结论等。
九、试验组织及实施
1.成立试验小组，明确试验负责人；
2.制定试验计划，明确试验时间、地点、人员、设备等；
3.按照试验方案进行试验，确保试验过程安全、顺利进行；
4.试验结束后，对试验现场进行清理，确保环境整洁。
在规定负载下进行温升试验，记录试验数据。
9.保护装置校验
对保护装置进行校验，记录校验结果。
六、试验结果分析及评价
1.对试验数据进行整理和分析，评估发电机性能是否符合技术规范要求。
2.分析试验中发现的异常情况，提出改进措施。
3.综合评价发电机试验结果，为后续运行和维护提供依据。
3.检测发电机的动态和静态性能指标，确认其运行效率。
4.确保发电机保护装置的可靠性和准确性，提高系统安全性。
三、试验依据
发变组总启动试验方案
1．概述火力发电厂新建机组在移交生产运行单位以前，必须进行电气整套启动实验，电气整组启动范围包括发电机变压器组、主变高压侧开关、高厂变、厂用电、励磁系统、同期系统、相关的继电保护及控制，仪表、厂用电快切装置等。
通过实验，检验电气设备以及系统的各项性能指标是否满足设计要求，是否可以投入运行。
马钢热电厂新区＃11机为150MW燃汽轮发电机组，发电机以发变组单元制接线接入11OkV双母线系统。
发电机与主变、高厂变之间采用全连式分相封闭母线连接；高厂变低压侧与10kV开关柜采用共箱式封闭母线连接。
发电机由日本三菱电机厂生产；发电机采用机端励磁方式,由励磁变压器提供发电机转子励磁功率,发电机在启动时由厂用电源提供启励电源来建立初始磁场。
励磁调节器为三菱电机自配的静态励磁系统。
发变组同期点为主变11OkV侧断路器，当发变组并列时取11OkV母线PT二次电压作为系统侧电压接入同期装置，取发电机出口PT二次电压作为待并侧电压接入同期装置。
本期工程采用手动和自动两套准同期装置。
本次电气整组启动范围为＃11发变组，＃11主变高压侧开关，＃11高厂变，厂用电，励磁系统，相关的保护及控制回路，仪表等。
为全面优质、高效地完成＃11机电气总启动实验，特制订本措施。
2. 方案依据2.1 GB505150-91《电气装置安装工程电气设备交接实验标准》。
2.2 《电力建设施工及验收标准》。
2.3 《火电工程启动调试工作条例》。
2.4 《火力发电厂基本建设工程启动验收规程》。
2.5 《火电施工质量验收及评定标准》。
2.6 《电力建设基本规程整套满负荷运行后质量监督检查典型大纲》。
2.7 设计院施工图电气部分。
2.8 电机厂等设备制造商提供的各种产品说明书。
2.9 电气装置安装工程盘、柜及二次回路结线施工及验收规范。
2.10国标—中华人民共和国国家标准GB/T7409.3—1997，“大中型同步发电机励磁系统基本技术条件”。
2.11 防止电气误操作装置管理规定。
变压器试验方案
变压器试验方案摘要：变压器是电力系统中常用的重要设备之一。
为确保变压器的正常运行和安全运行，对其进行全面的试验是非常必要的。
本文重点介绍了变压器试验的目的、试验步骤和试验方法，以及试验中需要注意的事项。
一、试验目的变压器试验的目的是验证变压器的设计参数和运行性能，评估其质量和可靠性。
主要目标包括：1. 验证变压器的额定电压、额定容量和额定频率是否满足设计要求；2. 检测变压器的电气性能，如绝缘电阻、绝缘强度、短路阻抗等；3. 测试变压器的运行情况，包括负荷容量、温升、损耗等；4. 评估变压器的运行可靠性，如过载和短路能力等。
二、试验步骤变压器试验一般包括出厂试验和现场试验两个阶段。
出厂试验由制造厂商进行，现场试验由电力系统运行单位进行。
以下是变压器试验的基本步骤：1. 绝缘电阻试验绝缘电阻试验用于检测变压器的绝缘系统是否良好。
试验前需要先将变压器的各相绕组连接为空载，然后使用绝缘电阻仪测量各相之间及各相与地之间的绝缘电阻值。
2. 绝缘强度试验绝缘强度试验用于检测变压器的耐受介质电压的能力。
试验时将变压器的各相绕组绕接为三角形连接，施加高压交流或直流电压，观察变压器是否发生击穿或闪络等现象。
3. 短路阻抗试验短路阻抗试验用于测定变压器的短路阻抗，是评估变压器负载能力的重要试验。
试验时需将变压器的低压绕组短路，施加一定电压，测量短路时的电流和电压值，从而计算出变压器的短路阻抗。
4. 负荷试验负荷试验用于测试变压器的负荷容量和运行性能。
试验时需将变压器连接至额定负载，并逐步增加负荷，观察变压器的运行情况和性能指标，如温升、损耗等。
5. 过温保护试验过温保护试验用于验证变压器的过温保护装置的性能。
试验时需将变压器加热至一定温度，观察过温保护装置是否能及时响应并切断电源。
三、试验方法变压器试验的具体方法取决于试验的类型和试验设备的要求。
一般采用以下测试设备和方法：1. 绝缘电阻试验：使用绝缘电阻仪进行测量，按照仪器的操作手册进行操作。
电厂整套启动方案
机组整套启动方案目录1.整套启动方案编写说明2.#1机组整套启动原则方案3.#1机组整套启动必备条件3.1总体3.2锅炉3.3汽机3.4电气3.5热控3.6化学3.7输煤、制粉、除灰系统4.#1机组整套启动准备工作5.#1机组整套启动调试内容及时间安排5.1空负荷调试阶段5.2带负荷调试阶段5.3 满负荷168h试运阶段6.#1机组整套启动调试质量目标#1机组整套启动方案1.整套启动方案编写说明1.1按国家电力公司2001年版《火电机组达标投产考核标准》300MW以上机组从首次点火吹管至机组完成168h满负荷试运的工期≤90天为标准，因此，计划从点火冲管至机组完成168h满负荷试运共计90天的时间分配如下：冲管5天；整套启动条件具备时间15天；整套启动准备时间5天；空负荷启动时间5天；汽轮机翻瓦及消缺15天；带负荷调试30天；168试运行15天；共计90天。
1.2整套启动方案所提出的调试项目、内容及质量目标，是按电力工业部96版《火力发电厂基本建设工程启动及竣工验收规程》,电力工业部建设协调司96版《火电工程启动调试工作规定》, , 《建设国际一流电厂工作规划及实施大纲》的规定所决定。
1.3本整套启动方案主要说明#1机组在整套启动的原则方案及整套启动时的必备条件、调试项目、调试时间安排，以便现场各方人员对机组整套启动的情况心中有底，做好各自责任范围内的工作，顺利完成整套启动任务。
1.4 与本整套启动方案相配套的措施有“#1机组锅炉整套启动调试措施” ,“#1机组汽机整套启动调试措施” ,“#1机组电气整套启动调试措施” ,“#1机组整套启动期间水汽质量监督措施”,“机、电、炉横向大联锁试验措施”。
相关专业调试内容可见这些措施。
2.#1机组整套启动原则方案按1996年版《火力发电厂基本建设工程启动及竣工验收规程》，整套启动试运分空负荷调试、带负荷调试和满负荷试运三个阶段进行。
并按排在满负荷调试168小时前完成甩负荷试验。
发电机起机试验方案
发电机起机试验方案（高压试验部分）批准：审定：复审：初审：编制：徐丽宏双辽发电厂2003年02月28日发电机起机试验方案1试验目的测定发电机的有关特性参数,判断三相电压、三相电流的对称性，将测量结果进行比较, 判断发电机大修后状况。
2试验前应具备的条件2.1发电机本体检修完毕，具备整套起动条件。
2.2发电机氢系统，冷水系统，氢干燥系统均处于完好状态，满足正常运行要求。
2.3发电机励磁系统具备起机条件。
2.3所有电气预防性试验合格，一、二次设备具备正常投入要求，继电保护、测量仪表调试完毕。
3试验前的准备工作3.1准备好试验需用的仪表、仪器，参加试验人员有明确的分工。
3.2将试验用的L-A5电力监测记录仪调试好，按要求向仪器输入相关参数，使之具备测量条件。
3.3将如下发电机参数接入L-A5监测仪（接线示意图见附图2）a发电机定子电压：U a、U b、U cb发电机定子电流：I a、I b、I cc发电机转子电压：U fd发电机转子电流：I fe系统侧电压：U j（也可以用监测仪后面板的A/D10V信号代替）3.4将与L-A5配套的转子电流变换器，按要求接在发电机灭磁小间转子电流分流器上，并将其输出的毫安量用导线送至单控室，与L-A5接好。
3.5在主励磁机的定子三相电压回路并接三块中频电压表，定子三相电流回路串接三块中频电流表，转子电压回路并接一块直流电压表，转子电流分流器处并接一块直流毫伏表。
3.6备好发电机出厂试验及历次试验报告以便对照。
3.7备好发电机出口短路用的短路板，供短路试验使用，短路板的容量不应小于15000A。
4试验容及方法4.1静态及低转速下的试验4.1.1测量不同转速下发电机转子的交流阻抗。
分别在静态、盘车、600r、2040r、超速前的3000r、超速后的3000r等不同转速下发电机转子的交流阻抗，其数值与出厂试验及历次试验数值相比，不应有明显的变化。
4.1.2转子的交流阻抗测量结束后，拆除接于转子炭刷上的试验线，准备做空载特性试验。
发电机组启动试验方案
#2机组B级检修发电机启动实验方案批准：会签：审核：初审：编制：******************有限公司****年**月**日1.实验项目1.1.发电机在盘车状态及升速过程中旳实验:1.1.1.测量发电机转子绕组旳绝缘电阻1.1.2.测量发电机转子绕组旳交流阻抗及功率损耗1.1.3.测量发电机转子绕组旳直流电阻1.1.4.测量发电机回路连同所连接设备旳绝缘电阻1.2.发电机空载实验1.2.1.录取发电机空载特性曲线1.2.2.检查发电机本体1.2.3.在不同电压下检查保护及测量回路1.2.4.测量额定电压下轴旳电压1.2.5.测量灭磁后发电机定子残压2.实验使用旳仪器设备完毕整套启动试运阶段旳实验、试运工作须配备好如下仪器、设备3.实验前旳准备工作3.1.有关发-变组旳检修工作所有结束，各项检修项目通过质检查收合格，工作票已消票，有关安措已收回。
检查发电机内冷却水系统运营正常，内冷却水电导率满足运营规程规定。
3.2.测量下列设备旳绝缘电阻应合格（1）发电机连同出口母线（2）励磁变（3）可控硅整流柜及发电机转子绕组（用500V兆欧表，测量时正负极短接）3.3.检查实验回路所有操作保险、动力保险、PT保险完好，并有足够旳备用。
3.4.检查实验回路所有旳CT回路无开路，PT回路无短路。
3.5.准备好测量发电机转子交流阻抗和功率损耗旳实验线。
3.6.准备好发电机空载实验二次接线。
3.7.准备好所需旳仪器、仪表、工具、图纸及实验表格。
3.8.检查主变、高厂变、高公变保护已所有投入运营，保护出口跳发电机出口短路器、灭磁开关及关主汽门旳硬压板应退出，其她出口压板应所有投入。
3.9.检查励磁系统已经恢复备用。
4.实验波及旳一次系统图：本次实验波及到旳系统如下图所示：5.实验环节5.1.发电机转子交流阻抗测试在汽轮机不同转速下发电机转子交流阻抗测定，发电机转子交流阻抗及功率损耗应分别在盘车状态、升速过程中及汽轮机超速实验后3000r/min时测量抗测定应在汽轮机暖机转速下测量5.2.#2发电机空载特性实验5.2.1.合上灭磁开关，手动调节励磁，使发电机电压升到额定电压旳30%，检查发电机出口PT二次电压值。
发电机启动试验方案
发电机启动试验方案一、试验目的：1.了解发电机启动过程中的各种参数和性能；2.确保发电机的正常运行和可靠性。
二、试验范围：该试验方案适用于各种类型的发电机，包括柴油发电机、汽油发电机等。
三、试验设备：1.发电机2.单相电源3.发动机控制装置4.额定负荷装置5.温度计、测压计等试验仪器四、试验步骤：1.发电机检查与准备a)检查发电机的外观是否完好无损，并检查电缆、接线端子的连接是否牢固；b)检查发电机的冷却系统、润滑系统、燃油系统等是否正常；c)检查发电机的控制装置是否正常运行。
2.发电机预热a)按照发电机的使用要求预热发动机；b)检查并调整发动机的冷却系统、润滑系统、燃油系统等参数。
3.发电机启动准备a)将发电机的电源开关打到“关闭”位置；b)检查发电机的控制装置，确保其处于待机状态；c)检查是否有足够的燃油供应。
4.发电机启动a)打开发电机电源开关，启动电源；b)启动发电机的控制装置，获得正常的工作频率和电压；c)观察发电机的启动过程，确保其运行正常。
5.发电机性能试验a)在发电机正常启动后，使用额定负荷装置对发电机进行性能试验；b)检查并记录发电机的输出功率、电压、频率等重要参数；c)根据性能试验结果对发电机的性能进行评估。
6.发电机关闭a)在性能试验结束后，将发电机的控制装置关闭；b)关闭发电机的电源开关；c)检查发电机的冷却系统、润滑系统和燃油系统，确保其处于正常状态。
五、试验注意事项：1.在试验中，应严格遵守安全操作规程，确保人身安全；2.在试验前应检查试验设备和仪器是否正常工作；3.在试验过程中，应注意记录和分析试验数据，确保试验结果的准确性；4.在试验结束后，应及时清理试验场地，并对设备进行保养和维护。
六、试验结果处理：根据试验结果，对发电机的性能进行评估。
如果发现性能不符合要求，应及时对发电机进行调整和维修，并重新进行试验，直到满足要求为止。
发电厂电气整套启动试验
3、当电机有匝间绝缘时，应进行匝间耐压试验，在 定子额定电压值的 130%（不超过定子最高电压）下 持续 5min；（一般汽轮发电机都没有匝间绝缘）；
发电厂电气整套启动试验
目的
电气整套启动试验是动态检查发电机、变压器（主 变、高压厂变、励磁变）等一次设备在运输、安装、 单体试验后的完好性，检查其动态特性曲线、性能 参数的正确性；同时是对励磁系统、继电保护装置、 控制测量系统以及同期系统的动态大检查。
规程要求
1、测量的数值与产品出厂试验数值比较，应在测量 误差范围以内；
试验内容： 在静态开环试验的基础上，动态检查AVR闭环调节的
基本功能（起励、调差、电压测量、放大、稳压、移相触 发、晶闸管整流等环节），自动、手动通道基准参数的调 整以及PID参数的优化、AVR的响应速度、调节品质的检查, 以及限制与保护功能的测试。
发电机空载时励磁系统试验
试验目的： 1、检查励磁变二次回路接线、变比、极性、相
短路试验注意事项（一）
试验前要解除电气与机炉的所有联锁关系（电气故 障关主汽门、甩负荷、减出力，并网信号等均应解 除）。
试验前应明确短路点位置，各组CT的用途、电流走 向。
最大试验电流计算出
相应的二次值，作为检验实测值的对照依据。
短路试验注意事项（二）
1) 发变组短路试验 2) 发电机空载特性试验 3) 发电机空载时励磁系统的试验 4) 假同期试验 5) 发电机并网 6) 发电机带负荷后电气试验
交流阻抗
测量发电机转子的交流阻抗、功率损耗及绝缘电阻
发电机组大修后整组启动试验方案
发电机组大修后整组启动试验方案一、试验目的机组大修后的整组启动是全面检验主机及配套系统的检修、试验、安装质量，是保证机组安全可靠经济投入生产，形成生产能力，发挥效益的关键性程序。
根据部颁“电气设备预防性试验规程”及“继电保护和自动装置检验规程”规定的要求，决定对#5发变组大修后进行整组启动试验，以检验其：1.发电机和励磁装置特性及电气绝缘性能。
2.变压器的电气强度及绝缘性能。
3.继电保护及二次回路正确性等。
二、编制依据1.《火电工程启动调试工作规定》2.《电气装置安装工程电气设备交接试验标准》3.《电力设备预防性试验规程》4.《继电器检验规程》5.《电力系统自动装置检验条例》6. 热电分厂检修、运行规程7. 设备厂家提供的有关图纸、技术资料三、启动试验的条件及注意事项1.#5汽机各项试验结束﹑发电机变压器组单项试验结束，并全部合格。
2.#5机的热工检修工作已全部结束，DCS、DEH全部正常投用。
3.#5汽机﹑发电机变压器组等所有设备,大修工作票全部终结；检修分场对异动设备完成提交异动报告和大修复役单。
4.电气运行人员对#5发电机变压器组的有关将要受电部分及仓位进行全面检查，所有应带电仓位必须整洁，无检修遗漏物，瓷瓶无破损，设备完好率100%，注油设备无渗油﹑漏油现象，油位符合规定要求，所有检查必须专人进行并签字。
5.将#5发电机变压器组由大修状态改为试验状态。
6.35KV室内322开关，6KV室内622及623开关分别处于“冷备用”状态，并在仓外门上挂“禁止合闸，有人工作”标示牌，同时做好隔离措施。
7.装、拆短路排时应注意安全距离，严格执行操作监护制度。
8.电气控制室﹑6KV母线室及和试验相邻设备应有明显的标示牌和隔离措施，以防止跑错仓位或误操作。
9.进行各项试验时，每项试验所投的保护和压板应符合规程要求。
当试验结束后，必须对整个保护的投用情况进行检查、校对，以确保正确和可靠。
10.所有参加试验人员都必须服从值长统一指挥和调度。
《30MW发电机整套启动电气试验方案》
30MW发电机组整套启动电气试验方案按照MAVR励磁系统回路图检查接线，检查永磁机的输出回路接线正确，检查CT和PT测量信号的极性和相位正确，检查励磁机磁场回路接线正确，检查所有短接线的连接必须符合“MAVR自动电压调节器出厂试验整定记录”，检查励磁控制盘内接线应正确、牢固。
1.永磁机空载特性试验在汽机冲转升速过程中，分别在500、1000、1500、2000、2500、3000转/分时，用数字万用表测量永磁机空载输出电压和频率。
表1 永磁机空载特性测定数据:2.手动励磁控制试验2.1解开励磁机和MAVR辅机箱之间的联接线，即辅机箱端子5上的磁场正极线，辅机箱端子1/14上的磁场负极线。
2.2关断励磁调节器（永磁机来）电源开关，将直流电压表接入，测量励磁机的励磁电压。
将励磁选择开关选择“手动”，注意此时ECC、FSC接触器应动作并自锁，ECCS、FSCS继电器应励磁。
2.3在发电机至额定转速时，合上励磁电源开关SW3，此时直流电压表指示为零，“手动励磁最小位置指示”光字牌亮。
“就地”和“远方”指示灯均发出指示。
2.4操作手动增减励磁开关SW2，检查MAVR励磁调节器输出电压在零和额定电压之间调节，此时发电机输出电压很低。
2.5在电压表读数在30V左右时，关断永磁机电源，此时电压表读数将为零，重新接通永磁机电源，电压输出应保持为零。
关断永磁机电源。
2.6重新接上已解开的励磁机磁场接线，接通永磁机电源，检查手动升降开关SW2可对发电机电压（电流）进行平滑调节。
3.发电机短路试验(励磁机负载特性)发电机短路特性试验是发电机在三相短路下额定转速运转时，测量发电机定子电流和转子电流关系的试验。
本试验由于发电机励磁系统为三相无刷励磁系统，发电机转子电流在现场无法测量，故测量的是定子电流和励磁机转子电流之间的曲线。
发电机短路试验短路点的设置：在发电机出口隔离刀闸下口处，用短路板将发电机出口母线A、B、C三相短路，短路板通过电流的容量大于4000安培。
发电机—变压器组整套启动试验方案
国投哈密电厂一期2×660MW工程发电机—变压器组整套启动试验方案措施名称：国投哈密电厂一期2×660MW工程发电机—变压器组整套启动试验方案措施编号：HM1CD1401出措施日期：2014年03月保管年限：长期密级：一般试验负责人：李建、王廷旺试验地点：国投哈密电厂参加试验人员：李建、王廷旺、程勋、王洋等参加试验单位：国投哈密电厂、国网新疆电力公司电力科学研究院（以下简称新疆电科院）、西北电力建设调试施工研究所（以下简称西北调试所）、山东电建二公司、湖南火电、河北电建一公司、西北电力建设监理公司、东北电力设计院等试验日期：2014年03月～2014年12月打印份数：6份编写：审核：目录1.编制目的2.编制依据3.调试质量目标4.职责分工5.安全注意事项及措施6.系统及主要设备技术规范7.调试范围及相关项目8.调试前应具备的条件9.调试工作程序10.调试步骤11.附录附录1.调试质量控制点附录2.调试前应具备的条件检查清单附录3.调试记录表附录4.发变组一次系统示意图1.编制目的1.1 指导、规范系统和设备的调试工作，保证系统和设备能够安全正常投入运行，特制定本措施。
1.2 检查发变组系统控制、保护联锁和信号装置，确认其动作可靠。
1.3 检查设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
1.4 本措施是为国投哈密电厂一期2×660MW工程从机组空负荷整套调试开始，到168小时满负荷试运结束这一全过程电气整套启动试运编制的一个指导性文件。
2.编制依据2.1 《火力发电建设工程启动试运及验收规程》国家能源局DL/T5437-20092.2 《火电工程调整试运质量检验及评定标准》电力工业部建质[1996]111号2.3 《火电工程启动调试工作规定》电力工业部建质[1996]40号2.4 《火电工程达标投产验收规程》国家能源局 DL5277-20122.5 《电力建设安全工作规程第一部分：火力发电厂》国家经贸委DL 5009.1—20022.6 《电力设备预防性试验规程》电力工业部DL/T 596－19962.7 《电气装置安装工程电气设备交接试验标准》 GB50150－20062.8 《继电保护和安全自动装置技术规程》 GB14285－20062.9 《发电厂并网运行安全性评价》国家电网公司生[2003)237号2.10《防止电力生产重大事故的二十五项重点要求》国家电力公司[2000]589 号2.11《国投哈密电厂一期2×660MW工程整套启动调试大纲》2.12西北电力建设调试施工研究所质量、安全、环境管理体系文件2.13设计图纸、厂家图纸、说明书及相关资料3.调试质量目标符合《火电工程调整试运质量检验及评定标准》、《火电工程达标投产验收规程》中有关系统及设备的各项质量标准要求，全部检验项目合格，满足机组正常运行的要求。
机组A级检修发变组的整套启动方案
A级检修发变组启动试验方案批准：会审：审核：编写：#2发变组启动试验方案试验项目：1、厂用电切换试验（主变倒送电后）2、动态交流阻抗试验（冲转期间）3、转子接地保护测试（3000转期间）4、空载升压试验（3000转）5、励磁调节器空载试验（3000转，机端电压额定）6、同期假并试验（3000转，机端电压额定）7、向量检查试验（并网后带小负荷）8、带小负荷时励磁系统试验（并网后带小负荷）9、带70%负荷时励磁系统试验（并网后带450MW）1．试验目的：1.1检查发变组一、二次电流回路及电压回路的正确性。
1.2 检查发变组保护装置的可靠性及正确性，并对主要保护做投入前的定值检查。
1.3 录制发电机空载曲线。
1.4 微机同期装置及同期回路系统检查（假同期试验）。
1.5 差动保护的差流检查及及发电机轴电压的测量。
1.6主厂房13.7米快切装置做低负荷切换试验。
1.7 发电机转子动态交流阻抗试验（不同转速下）。
1.8 励磁系统装置动态特性检查。
1.9 励磁系统灭磁电阻特性检查。
1.10 PSS功能校核。
2．启动前的准备和要求：2.1启动前所有设备的分部试运工作应全部结束。
2.2设备检修调试验收确认合格且数据齐全。
2.3全厂通讯、消防及照明设施完善齐全，现场各通道畅通。
2.4机组整套启动前必须具备的条件：2.4.1 发电机、变压器组有关的一、二次设备检修工作全部结束，并经验收调试合格。
2.4.2发电机、主变压器、高厂变及励磁变等一次设备及其有关的二次设备各项常规试验已完成且数据齐全经验收确认，主要包括：2.4.2.1 发电机定子交流、直流耐压试验完成数据合格。
2.4.2.2 22kV封闭母线交流耐压试验数据合格。
2.4.2.3 主变、高厂变、励磁变等设备的常规高压试验数据合格。
2.4.2.4 与主变220kV系统、发变组22kV系统、高厂变6kV系统有关的CT、PT及高压电缆的绝缘试验及有关特性试验完成并合格。
发电机整套启动措施.
目录1.编制目的2.编制依据3.调试工作范围4.调试质量的检验标准5.系统设备概述6.组织机构及分工7.作业前应具备条件及准备工作8.调试项目和程序9.调试的安全要求及措施10.环境、职业健康安全风险因素控制措施11.附录：系统图1.编制目的为加强宁夏宝丰能源二期2＃机组调试工作管理，明确启动调试工作的任务和各方职责，规范调试项目和程序，使调试工作有组织、有计划、有秩序的进行，全面提高调试质量，确保机组安全、可靠、经济、文明的投入生产，特制定本调试措施。
本措施是依据国家及行业颁发的有关技术规程、标准，以宝丰能源二期设计单位及参建各方提供的相关技术资料为基础，并结合现场系统实际情况编写，适用于宁夏宝丰能源二期2＃机组电气整套启动阶段。
本措施由调试单位负责起草，经监理公司、安装公司、供货商和建设单位共同讨论通过，本措施未尽事宜按照电厂运行规程和事故处理规程执行。
2.编制依据为使发电机励磁系统整套启动试验顺利进行，发电机励磁系统的设备参数符合国家标准，满足设计要求，依据2.1《火力发电厂基本建设工程起动及竣工验收规程（1996年版）》、2.2《火电工程起动调试工作规定》附件第三篇、2.3《电业安全工作规程(发电厂和变电所电气部分)》DL408-912.4《防止电力生产重大事故的二十五项重点要求》2.5《电力系统继电保护及电网安全自动装置反事故措施要点》2.6《火电工程厂用受电前质量监督检查典型大纲》等规程要求及制造厂家设备资料、设计院设计图纸资料、说明等编制本措施，本措施应经电气专业小组讨论、报试运指挥部批准后执行。
涉及到网局总调及河南区调调度范围内的设备应报总调及区调批准。
3.调试工作范围3.1 ＃2发电机、2＃升压变、深度限流装置。
3.2 ＃2升压变高压侧断路器320、发电机出口断路器520、厂用高压段工作进线开关及相应隔离刀闸。
3.3 机组单元控制室内发变组保护屏、同期屏、快切屏、故障录波屏等。
发变机组及励磁系统试验设计方案
5.2 发变组系统5.2.1 定期试验项目5.2.1.1 发电机－变压器组启动试验A 试验前的准备工作①发电机－变压器组设备检修工作全部结束，质量验收合格。
②发电机－变压器组启动试验方案完成审批手续。
③试验接线已完成，试验用仪器仪表符合计量管理规定。
④检修和运行人员熟悉并了解发电机－变压器组启动方案要求和步骤。
⑤按照调度规程提前向调度提出申请，电气一次主接线符合试验要求。
⑥短路试验电流经过开关时，应做好开关跳闸的防范措施。
B 试验过程中的注意事项①必须保证通讯畅通。
②短路试验电流调节必须平稳，试验期间，短路点处必须有专人看护。
③空载试验时，如果定子三相电压有差别，应以最高相的电压作为升压监视电压。
计算时取三相电压的平均值。
记录各相电压值和相间电压值，作为历史资料备查。
④空载试验时不论电压上升或下降，励磁调节只能按升或降的一个方向调节，严禁中途反向调节，以免磁滞的影响，若中途不慎反向调节，必须重做试验。
⑤空载试验时，电压升至50%额定电压后，巡视检查发电机和母线等一次回路有无异常，检查三相电压是否对称，和此时的相应转子电流是否与历史资料相符，如有异常，应立即降压切断励磁，查明原因方可重新开始试验。
⑥电压回路测量工具要有绝缘防护，防止电压回路短路。
⑦短路试验中如有三相电流严重不平衡或有其他异常,应及时汇报当班值长,并说明情况,停止试验进行处理。
C 试验内容试验内容5.3 发电机励磁系统5.3.1 定期试验项目无5.3.2 定期测试项目5.3.2.1 发电机励磁系统调节器参数测试A 测试前的准备工作①准备好励磁系统录波数据下载的测试工具（笔记本电脑）。
②测试用的连接线、电源盘、试验小车等。
B 测试过程中的注意事项①不要误碰其他带电运行的设备。
②将带电的部位用明显的标志区分开。
③测试过程中如果出现报警信号或任何异常情况,应立即停止测试工作，并报告当班值长，待查明原因后方可继续工作。
5.3.3 定期检验项目5.3.3.1 励磁电源柜和调节器全部检验A 检验前的准备工作①熟悉励磁系统检验规程及图纸资料。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国投哈密电厂一期2×660MW工程发电机—变压器组整套启动试验方案措施名称：国投哈密电厂Array一期2×660MW工程发电机—变压器组整套启动试验方案措施编号：HM1CD1401出措施日期：2014年03月保管年限：长期密级：一般试验负责人：李建、王廷旺试验地点：国投哈密电厂参加试验人员：李建、王廷旺、程勋、王洋等参加试验单位：国投哈密电厂、国网新疆电力公司电力科学研究院（以下简称新疆电科院）、西北电力建设调试施工研究所（以下简称西北调试所）、山东电建二公司、湖南火电、河北电建一公司、西北电力建设监理公司、东北电力设计院等试验日期：2014年03月～2014年12月打印份数：6份编写：审核：目录1.编制目的2.编制依据3.调试质量目标4.职责分工5.安全注意事项及措施6.系统及主要设备技术规范7.调试范围及相关项目8.调试前应具备的条件9.调试工作程序10.调试步骤11.附录附录1.调试质量控制点附录2.调试前应具备的条件检查清单附录3.调试记录表附录4.发变组一次系统示意图1.编制目的1.1 指导、规范系统和设备的调试工作，保证系统和设备能够安全正常投入运行，特制定本措施。
1.2 检查发变组系统控制、保护联锁和信号装置，确认其动作可靠。
1.3 检查设备的运行情况，检验系统的性能，发现并消除可能存在的缺陷。
1.4 本措施是为国投哈密电厂一期2×660MW工程从机组空负荷整套调试开始，到168小时满负荷试运结束这一全过程电气整套启动试运编制的一个指导性文件。
2.编制依据2.1 《火力发电建设工程启动试运及验收规程》国家能源局DL/T5437-20092.2 《火电工程调整试运质量检验及评定标准》电力工业部建质[1996]111号2.3 《火电工程启动调试工作规定》电力工业部建质[1996]40号2.4 《火电工程达标投产验收规程》国家能源局 DL5277-20122.5 《电力建设安全工作规程第一部分：火力发电厂》国家经贸委DL 5009.1—2002 2.6 《电力设备预防性试验规程》电力工业部DL/T 596－19962.7 《电气装置安装工程电气设备交接试验标准》 GB50150－20062.8 《继电保护和安全自动装置技术规程》 GB14285－20062.9 《发电厂并网运行安全性评价》国家电网公司生[2003)237号2.10《防止电力生产重大事故的二十五项重点要求》国家电力公司[2000]589 号2.11《国投哈密电厂一期2×660MW工程整套启动调试大纲》2.12西北电力建设调试施工研究所质量、安全、环境管理体系文件2.13设计图纸、厂家图纸、说明书及相关资料3.调试质量目标符合《火电工程调整试运质量检验及评定标准》、《火电工程达标投产验收规程》中有关系统及设备的各项质量标准要求，全部检验项目合格，满足机组正常运行的要求。
4.职责分工按照《火力发电建设工程启动试运及验收规程》规定参建单位各方职责如下：4.1 建设单位4.1.1 充分发挥工程建设的主导作用，全面协助试运指挥部，负责机组试运全过程的组织管理和协调工作。
4.1.2 负责编制和发布各项试运管理制度和规定，对工程的安全、质量、进度、环境和健康等工作进行控制。
4.1.3 负责为各参建单位提供设计和设备文件及资料。
4.1.4 负责协调设备供货商供货和提供现场服务。
4.1.5 负责协调解决合同执行中的问题和外部关系。
4.1.6 负责与电网调度、消防部门、铁路、航运等相关单位的联系。
4.1.7 负责组织相关单位对机组联锁保护定值和逻辑的讨论和确定，组织完善机组性能试验或特殊试验测点的设计和安装。
4.1.8 负责组织由设备供货商或其他承包商承担的调试项目的实施及验收。
4.1.9 负责试运现场的消防和安全保卫管理工作，做好建设区域与生产区域的隔离措施。
4.1.10 参加试运日常工作的检查和协调，参加试运后的质量验收签证。
4.2 监理单位4.2.1 做好工程项目科学组织、规范运作的咨询和监理工作，负责对试运过程中的安全、质量、进度进行监理和控制。
4.2.2 按照质量控制监检点计划和监理工作要求，做好机组设备和系统安装的监理工作，严格控制安装质量。
4.2.3 负责组织对调试大纲、调试计划及单机试运、分系统试运和整套启动试运调试措施的审核。
4.2.4 负责试运过程的监理，参加试运条件的检查确认和试运结果确认，组织分部试运和整套启动试运后的质量验收签证。
4.2.5 负责试运过程中的缺陷管理，建立台帐，确定缺陷性质和消缺责任单位，组织消缺后的验收，实行闭环管理。
4.2.6 协调办理设备和系统代保管有关事宜。
4.2.7 组织或参加重大技术问题解决方案的讨论。
4.3 施工单位4.3.1 负责完成试运所需要的建筑和安装工程，以及试运中临时设施的制作、安装和系统恢复工作。
4.3.2 负责编制、报审和批准单机试运措施，编制和报批单体调试和单机试运计划。
4.3.3 主持分部试运阶段的试运调度会，全面组织协调分部试运工作。
4.3.4 负责组织完成单体调试、单机试运条件检查确认、单机试运指挥工作，提交单体调试报告和单机试运记录，参加单机试运后的质量验收签证。
4.3.5 负责单机试运期间工作票安全措施的落实和许可签发。
4.3.6 负责向生产单位办理设备及系统代保管手续。
4.3.7 参与和配合分系统试运和整套启动试运工作，参加试运后的质量验收签证。
4.3.8 负责试运阶段设备与系统的就地监视、检查、维护、消缺和完善，使与安装相关的各项指标满足达标要求。
4.3.9 机组移交生产前，负责试运现场的安全、保卫、文明试运工作，做好试运设备与施工设备的安全隔离措施。
4.3.10 在考核期阶段，配合生产单位负责完成施工尾工和消除施工遗留的缺陷。
单独承包分项工程的施工单位，其职责与主体安装单位相同。
同时，应保证该独立项目按时、完整、可靠地投入，不得影响机组的试运工作，在工作质量和进度上必须满足工程整体的要求。
4.4 调试单位4.4.1 负责编制、报审、报批或批准（除需要由总指挥批准以外的）调试大纲、分系统调试和整套启动调试方案或措施，分系统试运和整套启动试运计划。
4.4.2 参与机组联锁保护定值和逻辑的讨论，提出建议。
4.4.3 参加相关单机试运条件的检查确认和单体调试及单机试运结果的确认，参加单机试运后质量验收签证。
4.4.4 机组整套启动试运期间全面主持指挥试运工作，主持试运调度会。
4.4.5 负责分系统试运和整套启动试运调试前的技术及安全交底，并做好交底记录。
4.4.6 负责全面检查试运机组各系统的完整性和合理性，组织分系统试运和整套启动试运条件的检查确认。
4.4.7 按合同规定组织完成分系统试运和整套启动试运中的调试项目和试验工作，参加分系统试运和整套启动试运质量验收签证，使与调试有关的各项指标满足达标要求。
4.4.8 负责对试运中的重大技术问题提出解决方案或建议。
4.4.9 在分系统试运和整套启动试运中，监督和指导运行操作。
4.4.10 在分系统试运和整套启动试运期间，协助相关单位审核和签发工作票，并对消缺时间做出安排。
4.4.11 考核期阶段，在生产单位的安排下，继续完成合同中未完成的调试或试验项目。
4.5 生产单位4.5.1 负责完成各项生产运行的准备工作，包括：燃料、水、汽、气、酸、碱、化学药品等物资的供应和生产必备的检测、试验工器具及备品备件等的配备，生产运行规程、系统图册、各项规章制度和各种工作票、操作票、运行和生产报表、台帐的编制、审批和试行，运行及维护人员的配备、上岗培训和考核、运行人员正式上岗操作，设备和阀门、开关和保护压板、管道介质流向和色标等各种正式标识牌的定制和安置，生产标准化配置等。
4.5.2 根据调试进度，在设备、系统试运前一个月以正式文件的形式将设备的电气和热控保护整定值提供给安装和调试单位。
4.5.3 负责与电网调度部门有关机组运行的联系及与相关运行机组的协调，确保试运工作按计划进行。
4.5.4 负责试运全过程的运行操作工作，运行人员应分工明确、认真监盘、精心操作，防止发生误操作。
对运行中发现的各种问题提出处理意见或建议，参加试运后的质量验收签证。
4.5.5 单机试运时，在施工单位试运人员的指挥下，负责设备的启停操作和运行参数检查及事故处理；分系统试运和整套启动试运调试中，在调试单位人员的监督指导下，负责设备启动前的检查及启停操作、运行调整、巡回检查和事故处理。
4.5.6 分系统试运和整套启动试运期间，负责工作票的管理、工作票安全措施的实施及工作票和操作票的许可签发及消缺后的系统恢复。
4.5.7 负责试运机组与运行机组联络系统的安全隔离。
4.5.8 负责已经代保管设备和区域的管理及文明生产。
4.5.9 机组移交生产后，全面负责机组的安全运行和维护管理工作，负责协调和安排机组施工尾工、调试未完成项目的实施和施工遗留缺陷的消除，负责机组各项涉网试验和性能试验的组织协调工作，加强生产管理，使与生产有关的各项指标满足达标要求。
5.安全注意事项5.1参加调试的所有工作人员应严格执行《电力建设安全工作规程第一部分：火力发电厂》及现场有关安全规定，确保调试工作安全可靠地进行。
5.2 各带电设备应有明显的正式标志牌和警告牌，非作业人员禁止进入作业现场。
5.3 如在调试过程中发现异常情况，应及时调整，并立即汇报指挥人员。
5.4 调试全过程均应有各专业人员在岗，以确保设备运行的安全。
5.5 所有参加电气整套启动工作的人员应听从指挥，严禁违章操作和无令操作。
5.6 试验现场应备有充足完好的消防设施设备及通讯设备。
5.7 不属于本次试运范围内的设备严禁操作。
5.8 试验过程中的所有一次设备均应由安装及当值运行人员负责进行监视、监听，其内容包括所有短路点、断开点、发电机、变压器以及整流柜的冷却系统等，检查接触是否良好、温度是否过高、有无放电异常声等。
若遇有异常现象，应立即报告试验负责人。
如情况紧急，当事人可根据具体情况，按安全规程的有关规定以及本措施的要求，做紧急处理，处理后应立即报告试验负责人。
5.9 在调试的具体操作过程中加强监护，每项操作一人操作，一人监护，防止事故的发生。
6.系统及主要设备技术规范6.1系统简介国投哈密电厂一期2×660MW工程本期工程两台机组均以发电机－变压器组单元式接线方式接入500kV系统，500kV系统采用一个半断路器接线方式，配电装置采用屋外敞开式。
主变压器高压侧中性点直接接地，发电机中性点经二次侧接电阻的单相变压器接地。
发电机励磁方式为机端自并励静态励磁。
每台机组设两段6kV工作母线，一段公用母线，单母线接线。
机组单元负荷接在本机组的6 kV工作母线上，互为备用及成对出现的高压厂用电动机及低压厂用变压器分别由不同6kV工作段上引接。
