发电机同期并网试验方案及措施
№1发电机假同期试验及并网

№1发电机假同期试验及并网方案一、系统概述:澄县群生电力一期设计规模,为1×50MW汽轮机发电机组,以煤矸石作为燃料,由西安华能电力建筑设计有限公司设计,西北电建一公司安装。
西北电建一公司调试所调试。
发电机出口电压为10.5KV,发电机经主变与110KV系统连接,110KV母线为双母线。
发电机为双星型接线,主变压器采用Yn.d11接线。
6KV厂用电通过厂高变从对应发电机出口引出,其备用电源经高启变从110KV母线引出。
同期系统设手动同期和自动同期两种方式。
发变组保护采用微机型。
励磁系统为自并励方式,采用GES-3320型自动励磁调节装置。
澄县群生电力一号汽轮机组为东方电机厂生产,发电机-变压器组继电保护采用南京南自电网控制技术有限责任公司生产的微机型保护装置,同期装置为南京科明自动化设备有限公司生产的CM-320B型双微机自动准同期控制器。
二、设备型号1.发电机型号:QFQ-50-2-B 额定功率: 50MW额定定子电压:10.5KV 额定定子电流: 3440A额定功率因数:0.8 额定励磁电流:527A额定频率:50HZ 额定励磁电压:252V额定转速:3000r/min 定子接法:YY2.主变压器型号:SF9-63000/110 额定容量:63000KV A接线组别:Y n.d11 额定电压:114.95/10.5KV额定电流:316.4/3464.2A 冷却方式:ONAF/ONAN 制造厂家:沈阳华美电力有限责任公司三、编制依据与执行的标准1.《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》。
2.《火电工程启动调试工作规定》。
3.《火电工程调整试运质量检验及评定标准》。
4.《电力建设施工及验收技术规范》。
5.《电气设备交接试验规程》。
6.《火电工程质量监督站质量监督检查典型大纲(试行)》。
7.国家和行业相关标准、规程、规范。
8.《二十五项反事故技术措施》。
9.制造厂图纸、安装和使用说明书、质保书和出厂证明书等。
1号发电机并网后励磁试验方案

白城发电公司1号发电机并网后励磁试验方案批准:审定:审核:编写:白城发电公司2015年5月18日一、试验目的发电机负载阶跃响应是在发电机并网运行且带负载时,在励磁调节器输入阶跃量,主要测量发电机功率的振荡及衰减,它是检查发电机低频振荡阻尼及励磁附加反馈控制效果的简捷而有效的方法。
发电机负载阶跃响应则在很大程度上决定于发电机和电力系统的特性,但励磁系统性能对其有重要影响。
二、试验条件:2.1试验需得到电力调度部门和有关方面批准。
2.2试验时励磁调节器厂家的技术人员及电科院专业人员应到达现场,确认设备符合本试验要求。
2.3本次试验有励磁调节器厂技术人员进行操作,电科院人员进行安全监护,其他人员配合2.4试验机组和励磁系统处于完好状态,调节器除PSS外,所有附加限制和保护功能投入运行。
2.5与试验机组有关的继电保护投入运行。
2.6试验人员熟悉相关试验方法和仪器,检查试验仪器工作正常。
2.7机组PSS退出运行,机组AGC、AVC退出运行。
三、试验项目及方法所有现场进行的试验项目应遵照以下国家技术标准:《DL/T 843-2010 大型汽轮发电机励磁系统技术条件》《DL/T 1166-2012 大型发电机励磁系统现场试验导则》试验包括下列项目,可根据现场实际情况进行调整:1、励磁系统TA极性检查1.1试验条件:发电机并网1.2试验内容:发电机并网后,增减励磁,调节发电机无功功率,观察发电机无功功率变化方向。
1.3试验方法:并网后缓慢增减励磁,观察发电机无功功率的变化方向,定义ECT录波图:10201(电机电压相对值)10210(电机电压相对值)10501(励磁电流相对值)10218(电机有功功率相对值)10220(电机无功功率相对值)1.4评判标准:无功功率变化方向与增磁减磁方向一致,可判断励磁系统TA 极性正确。
2、并网后调节通道切换及自动/手动控制方式切换试验2.1试验条件:发电机带负荷状态下进行2.2试验内容:在发电机带负荷运行工况下,人工操作励磁调节器和控制方式切换试验,观测记录机组机端电压和无功功率的波动。

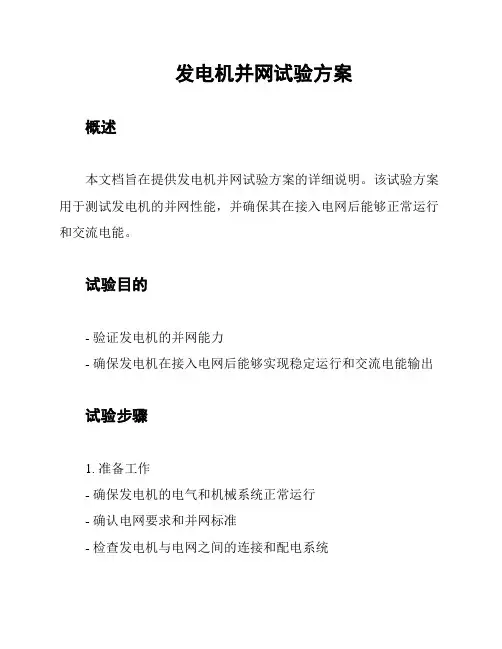

发电机并网试验方案

发电机并网试验方案概述本文档旨在提供发电机并网试验方案的详细说明。
该试验方案用于测试发电机的并网性能,并确保其在接入电网后能够正常运行和交流电能。
试验目的- 验证发电机的并网能力- 确保发电机在接入电网后能够实现稳定运行和交流电能输出试验步骤1. 准备工作- 确保发电机的电气和机械系统正常运行- 确认电网要求和并网标准- 检查发电机与电网之间的连接和配电系统2. 并网前试验- 运行发电机以达到额定功率和电压- 监测发电机的电流、电压和频率等参数,并记录- 确认发电机自身的保护装置和安全系统正常工作3. 并网试验- 将发电机与电网连接- 逐步增加发电机输出功率,观察发电机的响应和电网的稳定性- 检测并记录发电机的电流、电压和频率等参数4. 试验数据分析- 对比试验前后的参数数据,评估发电机的并网性能- 分析发电机与电网之间的电能交流情况,确保其符合电网要求和应用标准5. 试验报告- 撰写详细的试验报告,包括试验目的、步骤、数据分析和结论等内容- 如有必要,提供改进建议和优化措施,以提高发电机的并网性能注意事项- 安全第一:在进行试验前,确保安全措施得到有效落实,并遵循相关操作规范和要求,以防止事故和人身伤害的发生。
- 试验环境:选择合适的环境进行试验,确保发电机与电网连接稳定,并满足试验要求。
- 数据采集:使用适当的测试仪器和设备对试验数据进行准确和可靠的采集,确保试验结果准确可信。
- 标准遵循:根据所在地区和电网要求,确保并网试验符合相应的法规、标准和规范要求。
以上是发电机并网试验方案的概述和步骤,希望对您有所帮助。
如有其它问题或需要进一步协助,请随时提问。
高压发电机并网试验安全技术措施

济源鹤济克井二矿煤业有限公司高压柴油发电机并网试验安全技术措施审批:安全副总经理:总工程师:机电副总工程师:调度室:安检科:生产科:通风科:机运科:机运队:掘进队:采煤队:编制:2014年8月19日高压柴油发电机并网试验安全技术措施一、并网试验时间:2014年8月21日9:00-10:00二、试验负责人:王伟三、试验参加人员:机运队维修工4人,中央泵房司机1人,副井绞车司机2人,通风机司机1人,通风科瓦斯检查员1人四、概况:1、柴油发电机型号:EC500-800C/105002、发电机输出电压:10kV3、并网方式:高压并网4、并网地点:高压配电室二回路电容柜。
五、施工前准备工作:1、并网前应将柴油发电机空试不少于1小时,高压电控柜试验合格,二回路电容柜试验合格;2、发电机至高压电控柜、高压电控柜至二回路电容柜电缆摇测绝缘电阻不得小于10MΩ(相间、对地);3、试验前中央泵房水位必须排至最低,保证水仓容积;4、试验前三联巷临时排水点水位必须排至最低,保证水仓容积;5、试验前将地面高压供电与柴油发电机核相,保证相序一致;6、试验前认真检查所使用的绝缘用具。
六、并网负荷及停电影响范围:(一)并网负荷:1、中央泵房水泵一台(10kV 630kW);2、主通风机一台(0.4kV 75kW);3、副井绞车(0.4kV 210kW);(二)停电影响范围:轨道绞车、架空人车、一至五部皮带、11011移动变电站、11011上下顺槽、下平巷动力及风机、井底大巷照明、避难硐室;空压机、主井绞车、生产区办公用电、机运队机修车间除并网负荷以外,井上下所有电气设备严禁随意启动。
若必须运转电气设备的必须经调度室同意。
七、并网试验程序:1、井下及地面所有电气设备全部断电;2、断开高压配电室一二回路进线开关断路器,拉开一二回路上下隔离刀闸,合上一二回路进线开关接地刀闸,悬挂“有人工作、禁止合闸”的警示牌;3、断开高压配电室联络柜断路器,拉开联络柜上下隔离刀闸,悬挂“有人工作、禁止合闸”的警示牌;4、启动高压柴油发电机,合上柴油发电机处高压开关柜隔离小车,合上柴油发电机处高压开关柜断路器,合上高压配电室二回路电容柜上下隔离刀闸,合上电容柜断路器;5、拉开2#变压器柜接地刀闸,合上上下隔离刀闸,合上断路器;合上低压二回路进线开关;6、启动主通风机,恢复井下通风,若发现通风机反转,立即停止通风机。
同步发电机准同期并网实验

第1讲实践教学目标1.加深理解同步发电机准同期并列原理,掌握准同期并列条件;2.掌握微机准同期控制器及模拟式综合整步表的使用方法;3.熟悉同步发电机准同期并列过程;4.观察、分析有关波形。
实践教学内容同步发电机准同期并列实验[实践项目1] 手动准同期实验1.按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。
在这种情况下,要满足并列条件,需要手动调节发电机电压、频率,直至电压差、频差在允许范围内,相角差在零度前某一合适位置时,手动操作合闸按钮进行合闸。
观察微机准同期控制器上显示的发电机频率和系统频率,相应操作微机调速器上的增速或减速按钮进行调速,直至“增速减速”灯熄灭。
此时表示压差、频差均满足条件,观察整步表上旋转灯位置,当旋转至0º位置前某一合适时刻时,即可合闸。
观察并记录合闸时的冲击电流。
2.偏离准同期并列条件合闸实验分别在单独一种并列条件不满足的情况下合闸,记录功率表冲击情况:(1)电压差相角差条件满足,频率差不满足,在fF>fX和fF<fX 时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1;注意:频率差不要大于0.5HZ。
(2)频率差相角差条件满足,电压差不满足,VF>VX和VF<VX时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1;注意:电压差不要大于额定电压的10%。
(3)频率差电压差条件满足,相角差不满足,顺时针旋转和逆时针旋转时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1-1。
注意:相角差不要大于30度。
表1-1[实践项目2] 半自动准同期将“同期方式”转换开关置“半自动”位置,微机正常灯闪烁。
准同期控制器将给出相应操作指示信息,运行人员可以按这个指示进行相应操作。
调速调压方法同手动准同期。
当压差、频差条件满足时,整步表上旋转灯光旋转至接近0º位置时,整步表圆盘中心灯亮,表示全部条件满足,手动按下发电机开关,并网。

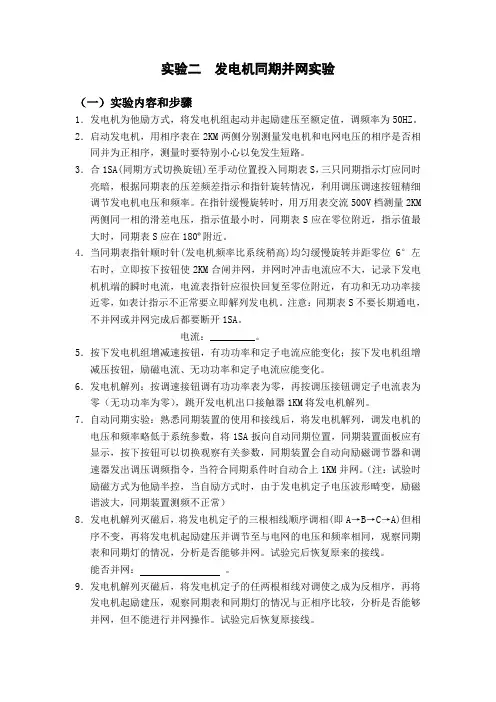

实验二 发电机同期并网实验

实验二发电机同期并网实验(一)实验内容和步骤1.发电机为他励方式,将发电机组起动并起励建压至额定值,调频率为50HZ。
2.启动发电机,用相序表在2KM两侧分别测量发电机和电网电压的相序是否相同并为正相序,测量时要特别小心以免发生短路。
3.合1SA(同期方式切换旋钮)至手动位置投入同期表S,三只同期指示灯应同时亮暗,根据同期表的压差频差指示和指针旋转情况,利用调压调速按钮精细调节发电机电压和频率。
在指针缓慢旋转时,用万用表交流500V档测量2KM 两侧同一相的滑差电压,指示值最小时,同期表S应在零位附近,指示值最大时,同期表S应在180º附近。
4.当同期表指针顺时针(发电机频率比系统稍高)均匀缓慢旋转并距零位6°左右时,立即按下按钮使2KM合闸并网,并网时冲击电流应不大,记录下发电机机端的瞬时电流,电流表指针应很快回复至零位附近,有功和无功功率接近零,如表计指示不正常要立即解列发电机。
注意:同期表S不要长期通电,不并网或并网完成后都要断开1SA。
电流:_________。
5.按下发电机组增减速按钮,有功功率和定子电流应能变化;按下发电机组增减压按钮,励磁电流、无功功率和定子电流应能变化。
6.发电机解列:按调速接钮调有功功率表为零,再按调压接钮调定子电流表为零(无功功率为零),跳开发电机出口接触器1KM将发电机解列。
7.自动同期实验:熟悉同期装置的使用和接线后,将发电机解列,调发电机的电压和频率略低于系统参数,将1SA扳向自动同期位置,同期装置面板应有显示,按下按钮可以切换观察有关参数,同期装置会自动向励磁调节器和调速器发出调压调频指令,当符合同期系件时自动合上1KM并网。
(注:试验时励磁方式为他励半控,当自励方式时,由于发电机定子电压波形畸变,励磁谐波大,同期装置测频不正常)8.发电机解列灭磁后,将发电机定子的三根相线顺序调相(即A→B→C→A)但相序不变,再将发电机起励建压并调节至与电网的电压和频率相同,观察同期表和同期灯的情况,分析是否能够并网。
余热发电机调试并网方案

QF2-15-2Z发电机并网调试方案1、发电机的短路特性试验1.1短路试验的目的短路状态试验的目的是检查电流回路的完整性及其相序、相位的正确性;录制短路特性曲线;用一次电流检验继电保护回路的正确性。
1.2短路试验注意事项1.2.1三相短路线应有足够的截面积。
1.2.2短路试验时,所有继电保护装置均不应动作于跳闸和灭磁,各种继电保护只用于发信号。
1.2.3试验时,应缓慢调节励磁电流,当定子电流升到20%额定电流时,检查三相电流的对称性,如果不平衡,应立即停止升流,断开励磁开关,查明原因。
1.3短路点的选择短路点可选择在发电室小室母线出线与余热高压室联络线接线处。
1.4励磁电源的选择由于系统设计的励磁电源取自发电机的机端,做三相短路试验时,必须准备临时励磁电源。
1.5操作步骤(1)确认发电机母线短路点已连接。
(2)确认高压配电间发电机出线柜的断路器已“摇出”,处于试验位置。
(3)确认所有继电保护装置均不应动作于跳闸和灭磁,各种继电保护只用于发信号,即断开GPD-755A发电机保护柜面板前各相应保护跳闸压板。
(4)确认发电机小室的励磁变压器隔离刀闸处于合闸位置。
(5)合上励磁控制器A、B套的操作电源开关。
(6)启动励磁柜,按增磁按钮,缓慢调节励磁电流升压,观察发电机的定子电流指示值;当发电机的定子电流达到额定电流的20%、40%、60%、80%、100%时,同时读取发电机的励磁电流、励磁电压,以便绘制发电机的短路特性曲线。
(7)发电机短路特性试验结束后,应及时分断励磁装置开关,拆除短接母线。
拆除临时励磁电源,恢复原状。
2、发电机空载试验2.1空载试验的目的空载试验的主要目的是检查发电机励磁系统的工作情况,观察发电机磁路的饱和程度,同时可以检查发电机电压回路。
绘制发电机的空载特性曲线。
2.2空载试验注意事项(1)继电保护装置全部投入,并且一旦故障能够作用于灭磁。
(2)励磁装置工作在手动状态。
(3)在升压过程中,同时应有专人检查发电机的工作状态,如有无振动,出口风温是否正常,还需注意观察三相定子电流应等于零,三相定子电压应平衡,核对空载励磁电流。
发电机同期并网试验方案及措施

宁夏天元锰业余热1#发电机组电气调试方案 名称单位 签名 日 期宁夏天元锰业余热发电项目 西北电力建设一公司调试所 调试措施NXTY 共 9页 发行时间 二〇一四年十月宁夏天元锰业余热1#发电机组准同期并网试验方案及措施批准建设单位审核施工单位监理单位调试单位编写调试单位措施名称:宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号:NXTYMY201410措施日期:2014年10月保管年限:长期密级:一般试验负责人:刘迎锋试验地点:宁夏天元锰业余热发电车间参加试验人员:刘迎锋、曾志文参加试验单位:陕西电建一公司调试所(以下简称调试单位)、山东恒信建设监理公司(以下简称监理单位)、山东兴润建设有限公司(以下简称安装单位);宁夏天元锰业余热发电电气车间(以下简称生产单位)、设备厂家等试验日期:2014年10月目录1.系统概述 (4)2.主要设备参数 (5)3.编制依据与执行的标准 (6)4.试验仪器 (6)5. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 (8)8.安全技术措施 (9)1、系统概述1.1系统概述:1.1.1宁夏天元锰业余热发电工程,设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉,配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。
锅炉以煤/煤矸石燃烧,由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装,西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程,其发电机出口电压为10.5KV,发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线;与枣锰Ⅰ回联络线并入系统;1.1.3 110KV系统设计为双母分段,Ⅰ母与Ⅱ母互为备用,Ⅰ母与Ⅱ母之间装设有母联开关为两段母线并列运行联络点,1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线,经1#,2#、#3(2#发电机)、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行;10KVⅠ段至Ⅳ段工作电源进线与备用电源装设(无扰动快切装置)。
同步发电机准同期并网实验

同步发电机准同期并网实验同步发电机准同期并网实验是电力系统中重要的实验项目之一。
其目的是检验同步发电机与电网是否能够进行准同期并网,并通过对实验结果的分析和处理,确定合适的并网方式和方案。
实验设备:同步发电机试验台、电力系统仿真综合实验平台实验流程:首先,将同步发电机接入电力系统仿真综合实验平台中,进行调试和参数设置。
然后,将同步发电机试验台与电力系统仿真综合实验平台连接,进行准同期并网实验。
实验步骤如下:1. 实验前,需检查实验设备的电气连接是否正确、断路开关是否关闭。
确认无误后,按照实验方案设置同步发电机的参数,包括发电机定子和转子参数、励磁电路参数等。
2. 针对电力系统仿真综合实验平台,需要进行适当的设置和调整,包括发电机和变电站的参数设置、电源和负载设置、变电站选择和配置等。
3. 开始实验。
启动同步发电机试验台,使其发电机定子输出电压为额定值,并加上一定的励磁电流,使同步发电机输出额定电流。
随后,启动电网仿真综合实验平台,将电源开关打开。
通常,在该实验中,电网仿真综合实验平台为测试电网。
4. 观察同步发电机试验台面板上的电压、电流、频率等参数,并通过电力系统仿真综合实验平台的监控系统,观察电网的电压和频率表现。
在进入并网状态后,需要持续观察和记录相关实验数据。
5. 对实验数据进行分析和处理。
在实验结束后,需要对实验数据进行详细的处理和分析,以确定同步发电机与电网的准同期并网是否正常、是否存在问题。
根据实验数据和分析结果,修改并网方案,并重新进行实验。
6. 实验后的总结与评估。
对实验结果进行总结与评估,分析并发现实验中出现的问题,并提出解决方案,最终确定并网方案。
总结:同步发电机准同期并网实验是检验发电机并网的性能、确定适当并网方案的一种重要手段,它可以帮助电力系统工程师在设计布局、故障排除等方面提供参考。
在实验中,需要仔细分析和处理数据,以确保实验结果的准确性和可靠性。
通过不断调整和改进,并网方案,可以实现电力系统的可靠运行和优化控制。
发电机同期并网试验方案及措施

宁夏天元锰业余热发电项目 西北电力建设一公司调试所 调试措施NXTY 共 9页发行时间 二〇一四年十月宁夏天元锰业余热1#发电机组准同期并网试验方案及措施宁夏天元锰业余热1#发电机组电气调试方案名称单位签名日期批准建设单位审核施工单位监理单位调试单位编写调试单位措施名称:宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号:NXTYMY201410措施日期:2014年10月保管年限:长期密级:一般试验负责人:刘迎锋试验地点:宁夏天元锰业余热发电车间参加试验人员:刘迎锋、曾志文参加试验单位:陕西电建一公司调试所(以下简称调试单位)、山东恒信建设监理公司(以下简称监理单位)、山东兴润建设有限公司(以下简称安装单位);宁夏天元锰业余热发电电气车间(以下简称生产单位)、设备厂家等试验日期:2014年10月目录1.系统概述 (4)2.主要设备参数 (5)3.编制依据与执行的标准 (6)4.试验仪器 (6)5. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 (8)8.安全技术措施 (9)1、系统概述1.1系统概述:1.1.1宁夏天元锰业余热发电工程,设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉,配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。
锅炉以煤/煤矸石燃烧,由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装,西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程,其发电机出口电压为10.5KV,发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线;与枣锰Ⅰ回联络线并入系统;1.1.3 110KV系统设计为双母分段,Ⅰ母与Ⅱ母互为备用,Ⅰ母与Ⅱ母之间装设有母联开关为两段母线并列运行联络点,1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线,经1#,2#、#3(2#发电机)、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行;10KVⅠ段至Ⅳ段工作电源进线与备用电源装设(无扰动快切装置)。
电站发电机同期系统调试方案

发电机同期系统调试方案1.试验目的检查发电机同期系统的正确性; 避免非同期并网,确保机组安全。
2、试验前应具备的条件2.1同期系统按设计要求完成安装,接线正确。
2.2同期系统各有关设备(如PT、同期开关、同期表、自动准同期装置等)经试验合格。
2.3同期系统有关操作、控制、显示及报警功能正常。
2.4同期系统整组模拟试验合格。
3.试验项目3.1主变倒充电时的试验(定相试验)此项试验尽可能在临近机组启动时进行,以保证同期回路的正确性。
将发电机出口三相连接线断开, 使发电机脱离开来;当系统电压送至同期点(GCB)和同期点(CB)两侧之后,作如下定相试验:3.1.1对同期点(GCB),用相序表测量电压互感器BV2 及BV3的二次侧电压的相序; 对同期点(CB), 测量Ⅰ母PT(或Ⅱ母PT) 二次侧电压的相序,并确定 BV4的同期电压为A相; 测量结果都应为正相序。
3.1.2系统侧电压与发电机侧电压同名相之间的电压差应约为零。
3.1.3 在自动准同期装置和组合同期表处的端子排上测量系统侧同期电压U及发电机侧同期电压U’,结果应为:U-U'≈ 0。
3.1.4合上1TK(对CB)或2TK(对GCB),合上1STK,检查组合同期表指示为0度位置,同期检查继电器接点在闭合位置。
3.2 假同期前同期回路检查 (对于同期点GCB)3.2.1 GCB主开关、GCB隔离开关、GCB接地刀闸均在断开位置。
3.2.2 系统电压已送至主变压器。
3.2.3 将发电机电压升至额定值。
3.2.4 在电压互感器BV3的二次侧测量系统电压的相序,在 BV2 测量发电机电压的相序,两者都应为正相序。
3.2.5 合上2TK, 1STK,将DTK开关置试验位置,按下QA按钮,同时观察组合同期表、同期检查继电器和自动准同期装置的工作情况。
3.3 假同期试验 (对于同期点GCB)检查GCB隔离开关在断开位置,并采取有效措施防止其误合闸;断开GCB主开关的辅助接点接入DEH的连线,防止GCB合上后DEH增速;将滑差电压(U-U')及GCB主开关的辅助接点接入录波器,录取假同期过程波形。
发电机并网实验报告

发电机并网实验报告发电机并网实验报告引言:发电机并网是指将多台发电机连接到电网中,共同向电网供电。
这种方式在现代电力系统中得到广泛应用,具有提高电网可靠性和灵活性的优势。
本文将对发电机并网实验进行详细介绍和分析。
一、实验目的本次实验的目的是研究发电机并网的原理和操作方法,掌握发电机与电网的连接方式以及并网过程中的注意事项。
通过实验,我们可以了解发电机并网的基本原理,为今后电力系统的运行和维护提供参考依据。
二、实验装置本次实验所使用的实验装置包括:发电机、电网模拟装置、电能表、电压表、电流表等。
发电机是实验的核心设备,通过与电网模拟装置相连接,实现发电机并网的操作。
三、实验步骤1. 将发电机与电网模拟装置连接。
首先,将发电机的输出端与电网模拟装置的输入端相连接,确保连接牢固可靠。
2. 打开电网模拟装置的电源开关,使其开始模拟电网的工作状态。
3. 分别连接电能表、电压表和电流表等测量设备,用于对发电机输出的电能、电压和电流进行测量和监控。
4. 打开发电机的开关,使其开始工作。
此时,发电机会开始向电网模拟装置供电。
5. 监控电能表、电压表和电流表的读数,观察发电机的输出情况。
通过这些数据,可以了解发电机的输出功率、电压和电流等参数。
6. 进行并网操作。
在发电机输出稳定后,将电网模拟装置的输出端与实际电网连接,实现发电机与电网的并网操作。
7. 监控并网过程中的参数变化。
观察电能表、电压表和电流表的读数变化,了解发电机与电网之间的电能交换情况。
四、实验结果与分析通过实验,我们可以得到以下结果和分析:1. 发电机的输出功率、电压和电流等参数与电网模拟装置的要求相匹配,说明发电机的输出能够满足电网的需求。
2. 在并网过程中,发电机与电网之间的电能交换稳定,表明并网操作成功。
3. 实验中,我们还可以观察到发电机的输出功率、电压和电流等参数随着电网负载的变化而变化。
这说明发电机能够根据电网的需求进行自动调节,保持稳定的输出。
发电机同期并网试验方案及措施模板

宁夏天元锰业余热1#发电机组 准同期并网试验方案及措施二0—四年十月宁夏天元锰业余热 1#发电机组宁夏天元锰业余 热发电项目西北电力建设一公司调试所调试措施NXTY 共9页发行时间电气调试方案措施名称:宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号:NXTYMY 10 措施日期:10月保管年限:长期密级:一般试验负责人:刘迎锋试验地点:宁夏天元锰业余热发电车间参加试验人员:刘迎锋、曾志文参加试验单位:陕西电建一公司调试所(以下简称调试单位)、山东恒信建设监理公司(以下简称监理单位)、山东兴润建设有限公司(以下简称安装单位);宁夏天元锰业余热发电电气车间(以下简称生产单位) 、设备厂家等试验日期: 10 月目录1. 系统概述 ..................................................... • (4)2. 主要设备参数 (5)3. 编制依据与执行的标准 (6)4. 试验仪器 ......................................................…65. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 ............................................ .88. 安全技术措施 (9)1、系统概述1.1 系统概述:1.1.1 宁夏天元锰业余热发电工程, 设计规模山东济南锅炉厂生产75 T/h 循环流化床锅炉, 配青岛汽轮机厂抽汽式12MW 汽轮机和东方电气集团东风电机有限公司15MW 发电机组。
锅炉以煤/煤矸石燃烧, 由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装, 西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3 X 15MW 发电工程,其发电机出口电压为10.5KV,发电机出口经1#主变高压侧送至110KV I段/110KV H段母线;与枣锰I回联络线并入系统;1.1.3 110KV系统设计为双母分段,I母与H母互为备用,I母与H 母之间装设有母联开关为两段母线并列运行联络点,1.1.4 10KV 厂用系统电源取自1#、2#、3#发电机出口母线, 经1#,2#、#3( 2#发电机)、1至4#炉厂用与10KV I段至W段工作电源进线供10KV I至W段厂用母线运行;10KV I段至W段工作电源进线与备用电源装设(无扰动快切装置)。
发电机首次并网及调试方案

发电机首次并网及调试方案一、引言发电机在工程项目中扮演着重要的角色,它是将机械能转化为电能的设备。
在发电机首次并网及调试时,需要特别注意安全问题。
本文将介绍发电机首次并网及调试的方案。
二、发电机首次并网前的准备工作1.检查设备:首先需要检查发电机的各个部件是否完好,没有磨损、裂纹或其他损坏。
还需要检查发电机的电缆、接头和连接器是否紧固。
2.接地:确保发电机有良好的接地系统,以保证人身安全。
三、发电机首次并网流程1.布置工作区域:将发电机放置在安全的位置,与电网连接的电缆需经过安全的通道敷设。
2.连接电缆:将发电机的电缆连接到电网接入点,确保连接牢固可靠。
3.检查电缆连接:确认电缆的接头和连接器是否紧固,没有脱落或松动。
4.发电机预运行:在接通电源之前,先通过启动按钮将发电机先行预运行一段时间,以确保设备正常工作。
5.并网操作:根据电网运营公司的指示,正确操作发电机的开关和调节器进行并网。
6.监控数据:在并网后,监控发电机的运行参数,包括电流、电压、频率等,确保数据正常稳定。
7.系统调整:根据实际情况,对发电机的参数进行调整,使其稳定运行。
四、发电机首次并网调试注意事项1.安全问题:并网操作需要格外注意安全,操作人员需要穿戴好防护设备,并严格遵循操作规程。
2.数据监测:并网后需要实时监测发电机的运行参数,及时发现问题并进行调整。
3.运行稳定:首次并网后,需要观察发电机的运行情况,调整相关参数,使其运行稳定。
4.故障排除:如果发现任何故障或异常情况,应立即停机检查,找出问题所在,并及时修复。
五、发电机首次并网示例方案以工程项目的1000KW柴油发电机为例,方案如下:1.检查设备:检查发电机的发动机、发电机组件以及配备的电缆和接头。
2.接地安排:为发电机配置良好的接地系统。
4.布置工作区域:将发电机放置在安全的位置,并清扫好周围区域。
5.连接电缆:将发电机的电缆连接到电网接入点。
6.检查连接:验证电缆连接情况,确保连接牢固可靠。
发电并网性能测试方案

发电并网性能测试方案1. 引言发电并网性能测试是对发电设备与电网之间的协同工作能力进行评估和验证的过程。
在电力系统中,发电设备与电网的良好协调对于保障电网的安全稳定运行至关重要。
因此,为了测试和评估发电并网性能,制定一套可靠的测试方案非常必要。
本文将介绍一种用于发电并网性能测试的方案,旨在确保发电设备与电网协同工作时的稳定性、可靠性和安全性。
2. 测试目标发电并网性能测试的主要目标是验证发电设备在并网运行时的稳定工作能力,并评估其对电网的影响。
具体目标包括:•评估发电设备在并网过程中的电压、频率、功率因素等电气参数的稳定性,以确保与电网的匹配性;•测试发电设备在正常运行、启动、停机和故障恢复等情况下的响应时间,以验证其对各种运行模式的适应性;•评估发电设备并网后对电网稳定性的影响,包括电网频率和电压的波动等参数;•验证发电设备与电网之间的保护系统的正确性和可靠性。
3. 测试方案3.1 测试环境确保测试环境符合以下基本要求:•发电设备与电网连接的接口满足相应的标准和规范;•测试设备和仪器具备先进的测量和数据采集能力;•测试环境能够提供与实际运行情况相似的工作条件,包括负载情况、电网波动等。
3.2 测试步骤1.确定测试场景:根据实际需求,确定测试过程中需要考虑的各种运行模式、故障情况等;2.准备测试设备:确保发电设备和电网连接正确,并进行相应的调试工作;3.测试发电设备对电网的影响:通过逐步增加负载,观察并记录发电设备对电网电压、频率等参数的影响;4.测试发电设备的稳定性和响应时间:在不同的运行模式下,观察并记录发电设备的响应时间以及电气参数的稳定性;5.测试发电设备的保护系统:通过模拟故障,观察并验证发电设备的保护系统的正确性和可靠性;6.数据分析和评估:对测试数据进行分析和评估,并得出相应的结论和建议。
3.3 测试指标根据测试目标,可以制定以下测试指标来评估发电并网性能:•稳定性指标:包括电压和频率的稳定性;•响应时间指标:包括启动时间、停机时间和故障恢复时间等;•电气参数指标:包括功率因数、无功功率调节能力等;•保护系统指标:包括对电网故障的检测和响应能力等。
发电机同期系统试验及并网过程分析

方式下改变电压 的幅值和角度进行试验 。试验中设 置发 电机 电压 为 10V,系统 电压为 10V。 0 0 ( )定相差 a ) 1 q,改变发 电机 电压 幅值 试验 , 此时不设置 △ 系统与发 电机的频率差) 厂( 。
研 究与试验
摘
要 :详 细分析 了湖 南某 电厂 ( 6 0MW )2号机 组 同期 系统静 、 动 态试验 内容 及 2× 0
试验数据 ,着重提 出了为保证机组顺利并 网所 必须进行 的静态试验和整组试验的试验方
法和技 术措 施 。
关键 词 :发 电机 ; 同期 系统 ;试验 中图分 类号 :T 7 2 M 7 文献标 识码 :B 文章 编号 :10 -18 2 0 ) 6 0 30 0 80 9 ( 0 8 0  ̄ 1 .3
meh d a d me s rme to ttca d d n mi e t oe s r hesft e eao y c rnz t n we mp aie to n a ue n fsai n y a ctsst n uet aeyo g n rtrsn h o iai r e h szd. f o e
Ke r s: i tr o n ci n ts ;s c r n z t n;g n r t r y wo d n e n e t e t y h o ia i e o n o e eao
0 前
言
检 查 、报警 信号 检查 、外 回路检查 、核相 试 验 、假 同期 试 验 。其 中导前 时间测 试 、调 速 脉 冲检查 、调
湖
南
电
力
第 2 2o 8g/o8年 第 6期
表 6 试验 结 果 6
(整理)同步发电机准同期并网实验.

第1讲实践教学目标1.加深理解同步发电机准同期并列原理,掌握准同期并列条件;2.掌握微机准同期控制器及模拟式综合整步表的使用方法;3.熟悉同步发电机准同期并列过程;4.观察、分析有关波形。
实践教学内容同步发电机准同期并列实验[实践项目1] 手动准同期实验1.按准同期并列条件合闸将“同期方式”转换开关置“手动”位置。
在这种情况下,要满足并列条件,需要手动调节发电机电压、频率,直至电压差、频差在允许范围内,相角差在零度前某一合适位置时,手动操作合闸按钮进行合闸。
观察微机准同期控制器上显示的发电机频率和系统频率,相应操作微机调速器上的增速或减速按钮进行调速,直至“增速减速”灯熄灭。
此时表示压差、频差均满足条件,观察整步表上旋转灯位置,当旋转至0º位置前某一合适时刻时,即可合闸。
观察并记录合闸时的冲击电流。
2.偏离准同期并列条件合闸实验分别在单独一种并列条件不满足的情况下合闸,记录功率表冲击情况:(1)电压差相角差条件满足,频率差不满足,在fF>fX和fF<fX 时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1;注意:频率差不要大于0.5HZ。
(2)频率差相角差条件满足,电压差不满足,VF>VX和VF<VX时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1;注意:电压差不要大于额定电压的10%。
(3)频率差电压差条件满足,相角差不满足,顺时针旋转和逆时针旋转时手动合闸,观察并记录实验台上有功功率表P和无功功率表Q指针偏转方向及偏转角度大小,分别填入表1-1。
注意:相角差不要大于30度。
表1-1[实践项目2] 半自动准同期将“同期方式”转换开关置“半自动”位置,微机正常灯闪烁。
准同期控制器将给出相应操作指示信息,运行人员可以按这个指示进行相应操作。
调速调压方法同手动准同期。
当压差、频差条件满足时,整步表上旋转灯光旋转至接近0º位置时,整步表圆盘中心灯亮,表示全部条件满足,手动按下发电机开关,并网。
发电机同期系统检查及试验报告

发电机同期系统检查及试验报告1工程名称发电机同期系统检查及试验报告2工程简介本工程对同期回路接线正确性进展检查,对同期装置动作特性进展调整试验,以保证同期系统调整快速有效,动作准确牢靠。
本台机组以发变组高压侧断路器为并网时的同期并列点,同期电压分别取自线路 PT 三相电压和发电机机端 PT 三相电压,由同期装置接线方式补偿主变接线组别造成的相位差。
同期装置选用深圳市智能设备开发生产的SID-2CM 型发电机微机准同期掌握器。
本台机组中通过 DCS 系统实现对同期装置的投入、退出掌握和复位操作,取消了传统的手动准同期方式,大大简化了并网操作步骤。
3调试过程3.1调试过程简介3.1.1同期系统二次回路的调试工作3.1.2微机准同期掌握器校验及整定3.1.3同期系统掌握回路传动试验3.1.4同期电压回路检查〔带线路零起升压〕3.1.5自动准同期装置调频、调压掌握系数调整3.1.6自动假同期试验3.1.7自动准同期并网3.2 序号调试仪器清单仪器名称仪器型号编号定检日期1 微机型继电保护试验仪PW336A2 继电保护校验装置SVERKER 7503 数字万用表UNIT3.3 参与调试人员名单4 数据整理及结论同期系统检查试验记录卡工程名称 国电济源热电厂#1 机组试运阶段 分系统试运 设备标准系统名称 同期系统调试依据 同期系统检查及投运试验方案型号 SID-2CM环境状态名称发电机线路复用微机同期装置制造厂 深圳市智能设备开发天气状况: □ 晴 □ 阴 □ 雨 □ 雪温度27 ℃ 使用仪器序号 设备名称型号 用途 1 微机型继电保护试验仪PW336A 校验同期装置 2 继电保护测试仪 SEVERKER750 校验同期装置 3数字万用表UNIT 检查电压回路4发电机特性试验记录仪PMDR-102录用波形调试步骤1 同期系统二次回路的调试工作□1.1 检查发电机和系统PT 二次同期电压回路接线正确无误; □1.2 检查同期系统掌握回路接线与设计原理全都; □1.3 检查同期报警信号回路接线正确无误; □1.4 按规程校验同期回路中的直流中间继电器; □1.5 校验同期系统在DCS 画面上的测点准确牢靠; □1.6 系统侧电压取自线路PT ,相别: CN,变比: 220/0.1kV 待并侧电压取自发电机PT ,相别: CB,变比: 13.8/0.1 kV2 微机准同期掌握器校验及整定□2.1 整定并列允许电压差及允许过电压保护定值:待并侧PT 二次电压额定值: 100V ;系统侧PT 二次电压额定值: 110V/√3 并列允许电压差: 5%;过电压保护定值:120V□2.2 两侧电压相位检查设置系统侧电压转角为: 超前 0 度,用测试仪分别输出模拟系统侧及发电机侧同期电压,设定发电机侧电压超前系统侧电压 30 度,检查同期相位表指示在 0 度。
发电厂同期并网调试技术及典型问题分析

发电厂同期并网调试技术及典型问题分析摘要:随着全球经济的不断发展,对电力的需求也越来越大。
为了满足电力需求,越来越多的发电厂被建造出来。
同时,为了更好地利用电力资源,发电厂通常需要与电网相连接,以便将发电厂所产生的电力输送到电网上。
这就需要进行同期并网调试,以确保发电厂和电网能够正常运行。
本文主要介绍了发电厂同期并网调试技术及常见问题,并提出了相应的策略。
关键词:发电厂;同期并网;调试技术;典型问题引言:随着电力行业的快速发展和能源结构调整,新建和扩建发电厂并网调试工作变得越来越重要。
并网调试是确保发电机组平稳安全运行和顺利接入电网的关键步骤。
在这个过程中,技术和经验的积累是至关重要的。
科学的同期并网调试可以提高发电厂和电网之间的互补性,增加整个系统的安全稳定运行。
因此我们说,同期并网调试是发电厂建设和运行的重要环节,对于确保发电厂的安全、稳定和高效运行具有重要意义。
1同期并网调试过程中常见的问题1.1电气问题在同期并网调试过程中,电气问题是常见的故障之一。
其中,发电机电气参数不匹配、电压和频率不稳定、电气保护系统不完善等问题会影响整个系统的稳定性和安全性。
为了解决这些问题,需要采取相应的措施。
针对发电机电气参数不匹配,需要对发电机进行全面的检查和测试,并根据测试结果进行调整,以确保发电机的电气参数能够匹配电网。
电压和频率不稳定问题可能是由于发电机和电网之间的同步不良,或者是负载变化过大导致的。
可以通过调整发电机的控制系统和自动化控制系统,来保证发电机与电网之间的同步良好,并对负载进行适当的平衡。
电气保护系统不完善问题需要对保护系统进行全面的检查和测试,并根据测试结果进行参数的调整和设备的维修或更换。
1.2机械问题机械问题也是同期并网调试中常见的问题之一。
其中发电机机械参数不匹配、转子振动和轴承过热是较为常见的问题。
对于发电机机械参数不匹配的情况,可能需要更换合适的发电机或进行必要的改装。
对于转子振动和轴承过热的问题,需要对转子和轴承进行维修或更换,并且在平衡和润滑方面进行必要的调整和改进。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
宁夏天元锰业余热发电项目 西北电力建设一公司调试所 调试措施NXTY 共 9页发行时间 二〇一四年十月宁夏天元锰业余热1#发电机组准同期并网试验方案及措施宁夏天元锰业余热1#发电机组电气调试方案名称单位签名日期批准建设单位审核施工单位监理单位调试单位编写调试单位措施名称:宁夏天元锰业余热1#发电机准同期并网试验方案及措施措施编号:NXTYMY201410措施日期:2014年10月保管年限:长期密级:一般试验负责人:刘迎锋试验地点:宁夏天元锰业余热发电车间参加试验人员:刘迎锋、曾志文参加试验单位:陕西电建一公司调试所(以下简称调试单位)、山东恒信建设监理公司(以下简称监理单位)、山东兴润建设有限公司(以下简称安装单位);宁夏天元锰业余热发电电气车间(以下简称生产单位)、设备厂家等试验日期:2014年10月目录1.系统概述 (4)2.主要设备参数 (5)3.编制依据与执行的标准 (6)4.试验仪器 (6)5. 试验应具备的条件 (6)6. 发电机短路特性试验 (7)组织机构及人员分工 (8)8.安全技术措施 (9)1、系统概述1.1系统概述:1.1.1宁夏天元锰业余热发电工程,设计规模山东济南锅炉厂生产75 T/h循环流化床锅炉,配青岛汽轮机厂抽汽式12MW汽轮机和东方电气集团东风电机有限公司15MW发电机组。
锅炉以煤/煤矸石燃烧,由山东省环能设计院有限公司设计。
由山东兴润建设有限公司负责安装,西北电力有限公司调试所负责调试。
1.1.2宁夏天元锰业3×15MW发电工程,其发电机出口电压为10.5KV,发电机出口经1#主变高压侧送至110KVⅠ段/110KVⅡ段母线;与枣锰Ⅰ回联络线并入系统;1.1.3 110KV系统设计为双母分段,Ⅰ母与Ⅱ母互为备用,Ⅰ母与Ⅱ母之间装设有母联开关为两段母线并列运行联络点,1.1.4 10KV厂用系统电源取自1#、2#、3#发电机出口母线,经1#,2#、#3(2#发电机)、1至4#炉厂用与10KVⅠ段至Ⅳ段工作电源进线供10KVⅠ至Ⅳ段厂用母线运行;10KVⅠ段至Ⅳ段工作电源进线与备用电源装设(无扰动快切装置)。
1.1.5 400V厂用系统1#至4#厂用变供400VⅠ段至Ⅳ段低压厂用母线运行;400V 工作电源及备用电源系统装设备自投装置。
1.2同期系统设手动同期和自动同期两种方式。
自动准同期为南京南瑞继电保护电气有限公司生产的RCS-9000系列自动准同期装置。
1.2.1发电机保护为微机型,采用南京南瑞继电保护电气有限公司生产的RCS-985R/SS系列发电机保护装置。
1.2.2主变保护为微机型,采用(差动)南京南瑞继电保护电气有限公司生产的RCS-9679CS和(后备)RCS-9681CS系列主变保护装置。
1.2.3线路保护为微机型,采用南京南瑞继电保护电气有限公司生产的RCS-943系列(V)超高压线路成套保护装置。
1.2.4母线保护为微机型,采用南京南瑞继电保护电气有限公司生产的RCS-915AB型母线保护装置。
1.2.5实时故障录波为微机型,采用南京南瑞继电保护电气有限公司生产的PCS-963发变组故障录波装置。
1.2.6无扰动快速切换为微机型,采用南京南瑞继电保护电气有限公司生产的PCS-9655厂用电快速切换装置。
1.3励磁系统采用静止可控硅励磁方式,采用上海赛奥自动化控制设备有限公司自动生产的LCT-2-275/218V微机励磁调节装置。
主要设备参数2.1 2#主变主变型号:SFZ11-20000/110 额定容量:20000KVA额定电压:110/10.5 额定电流:105/1099.7A频率: 50HZ 功率因数:0.8接线方式:YNd11 冷却方式:ONAF相数: 三相产品代号:1SD.001.1771出厂序号: 130340-1 分接范围:(110±8×1.25%)/10.5KV 绝缘水平:LI480AC200-LI325AC140/175AC35生产厂家:陕西汉中变压器有限公司2.2发电机发电机型号:QF2-15-2Z 额定容量:18.75MVA额定功率:15MW 额定电压:10.5KV额定电流:1031A 额定励磁电流: 275A额定励磁电压:218V 额定转数: 3000r/min频率: 50HZ 功率因数:0.8接线方式:Y 绝缘等级: F相数: 三相出厂日期: 2012年11月标准编号:GB/T7064-2008 出厂编号: HD-L 12079重量:42.5t生产厂家:东方电气集团东方电机有限公司2.2励磁变励磁变型号:ZLSC9-140/10.5 额定容量:140KVA频率: 50HZ 相数: 三相标准代号: GB1094.11-2007 出厂序号:20120926产品代号:IEC.710.1119.5 线圈最高温升100K阻抗电压: 3.61% 联结组别: Yd11使用条件: 户内式却方式: AN绝缘水平hv:LI/AC75/35KV 绝缘水平LV:LI/AC3KV 额定电压:10.5±5%/0.315V 防护等级:IP00高压侧额定电流:7.69A 低压侧额定电流:256.6A 绝缘耐热等级: F级重量:870Kg生产厂家:山东德科电气有限公司编制依据与执行的标准3.1《火力发电厂基本建设工程启动及竣工验收规程(1996年版)》。
3.2《火电工程启动调试工作规定》。
3.3《火电工程调整试运质量检验及评定标准》。
3.4《电力建设施工及验收技术规范》。
3.5《电气设备交接试验规程》。
3.6《火电工程质量监督站质量监督检查典型大纲(试行)》。
3.7 国家和行业相关标准、规程、规范。
3.8《二十九项反事故技术措施》。
3.9《电气装置安装工程电气设备交接试验标准》(2006年版)3.10制造厂图纸、安装和使用说明书、质保书和出厂证明书等。
3.11设计院提交的设计资料和调试有关文件会议纪要等。
4.试验仪器:序号仪器名称生产厂家1 双钳相位伏安表一块西安锐锋2 数字钳式万用表优利德3 数字、指针式万用表各一块5.试验应具备的条件5.1 1#发电机组一次主系统设备应按安装规程要求竣工,验收完毕,经调试合格,技术资料齐全。
5.2 发电机二次系统各元件按规程标准调试结束,保护定值符合要求,操作、传动试验正确无误,二次电流回路进行一次通电检查,电压回路进行三相二次通电检查,同期回路检查传动试验符合要求,励磁调节器静态调试具备投入条件,励磁回路进行通电检查,调试技术资料齐全。
5.3 配套送出的输变电工程完成施工、安装、调试及验收合格。
5.4 辅机经分部试运,已达到设计要求,保护、仪表、测量和控制回路经调试合格,安全联锁试验符合要求,调试验收资料齐全,具备整套启动条件。
5.5 所有电气设备名称编号齐全,书写醒目、正确,带电部分标示清楚无误,隔离措施完备。
5.6 试验场所应平整、干净,平台栏杆、沟道及孔洞盖板齐全,道路畅通,照明充足。
5.7 有关生产照明、事故照明已调试完毕。
5.8 通信设备齐全,消防器材及人员到位,消防水系统、通风系统正常。
5.9 生产已做好各种运行准备,运行人员到位,岗位职责明确,运行规程及制度已经配齐等,有关图纸资料、系统图表、各种记录表格、运行必须的备品配件、专用工具、安全用具等齐全,投入运行设备具有明确的命名和标识齐全。
5.10 施工单位已完成设备、保护、自动装置、单机调试及部分试运工作并验收合格,提交分部试运阶段的记录和有关技术文件及图纸资料,已做好试运设备的安全隔离措施,准备好启动调试工作中所需的工具和安全用具。
5.11 本整套启动试验措施报审完毕,并向所有试运人员交底、学习。
5.12供电局报批并网及有关文件已下达。
6.发电机准同期并网6.1试验的目的:检查同期系统的正确性和完整性,保证发电机组与系统实现同期并网。
6.2同期条件:发电机短路、空载特性试验等并网前的各项试验已完毕,电流、电压、相序、相位及极性测试正确,检查发电机系统无异常,安全措施已拆除,警示牌齐全,门上锁,必要的地方设置遮栏,全部施工人员撤离现场。
6.3手动准同期并网的操作步骤;6.3.1由当班值长申请调度1#机并网,待调度同意下令后进行以下操作:6.3.2将1#发电机开关由试验位置摇至工作位置。
6.3.3 检查发电机1#发电机“就地”、“远控”方式开关在“远控”位置。
6.3.4 给上1#发电机所有保护压板。
6.3.5合上灭磁开关,切换置位转换开关至投入、缓升发电机电压至10.5KV。
6.3.6将同期方式切换开关切至“手动”位置。
6.3.7将同期工作/试验切换开关切至“工作”位置。
6.3.8将同期无压/同期切换开关切至“检同期”位置。
6.3.9按下1#发电机同期确认选择开关键至4#通道。
6.3.10按下同期“手选确认”键6.3.11调整发电机电压、频率;同期表压差表、频差表略偏向上方,整步表顺时针旋转。
6.3.12看同期表指针顺时针旋转距S点角度小于15度时,手动按下合闸HA按钮合上2#发电机出口901开关。
(同期监察继电器动作正常)(复归同期装置)6.3.13检查发电机并网正常后,拉开1#发电机出口901开关。
6.3.14再次采用手动方式进行一次假并列操作。
6.4半自动准同期并网的操作步骤;6.4.1将同期方式切换开关切至“半自动”位置。
6.4.2将同期工作/试验切换开关切至“工作”位置。
6.4.3将同期无压/同期切换开关切至“检同期”位置。
6.4.4按下1#发电机同期确认选择开关键至4#通道。
6.4.5按下同期“手选确认”键6.4.6自动准同期装置将自动扑捉同期点,待达到同期条件时自动准同期装置将发出合闸脉冲合上1#发电机出口901开关;6.4.7恢复同期装置,检查发电机并网正常后拉开1#发电机出口901开关;6.4.8稍增无功,根据汽机温度、压力增加有功负荷;6.4.9根据发电机风温投入发电机冷却水系统;6.4.10全面检查1#发电机运行工况。
7.组织机构及人员分工7.1山东兴润安装有限公司成立机组试运办公室,负责试验时的组织协调工作,建设单位,安装单位,调试单位,生产单位,监理,主要设备厂家共同参加试验工作。
7.2宁夏天元锰业发电项目部负责提供有关设备的保护定值,参加设的验收签证,试验过程中的倒闸操作,协调有关设备的代管权,电网调度部门提出启动申请。
7.3山东兴润安装有限公司负责现场设备维护检查。
7.4西北电建一公司调试所调负责试验措施及启动前技术交底并组织实施。
7.5试验的组成人员:总指挥:副总指挥:调试单位:安装单位:生产单位:主要设备厂家:8安全技术措施:8.1所有参加试验的人员应服从试验的统一指挥。
8.2所有试验操作应执行电气操作票,操作票由甲方运行人员填写,并经调试人员审核后方可执行。
