机械原理往年试题及答案
![机械原理往年试题及答案](https://img.taocdn.com/s3/m/f602e144a4e9856a561252d380eb6294dd8822f0.png)
机械原理往年试题及答案一、选择题(每题2分,共20分)1. 机械效率是指()。
A. 有用功与总功之比B. 有用功与额外功之比C. 总功与有用功之比D. 额外功与有用功之比答案:A2. 以下哪个选项不是机械的组成部分?()A. 机架B. 连杆C. 齿轮D. 轴承答案:D3. 机械运动的基本原理是()。
A. 能量守恒B. 动量守恒C. 力的合成D. 杠杆原理答案:A4. 以下哪种机构不是四杆机构?()A. 双曲柄机构B. 双摇杆机构C. 曲柄摇杆机构D. 滑块机构答案:D5. 以下哪种传动方式不是齿轮传动?()A. 直齿轮传动B. 斜齿轮传动C. 蜗轮蜗杆传动D. 链传动答案:D6. 以下哪种材料不是机械制造中常用的材料?()A. 铸铁B. 钢C. 塑料D. 木材答案:C7. 以下哪种润滑方式不属于润滑剂润滑?()A. 油润滑B. 脂润滑C. 固体润滑D. 干摩擦答案:D8. 以下哪种方法不是机械故障诊断的方法?()A. 振动分析B. 声音分析C. 温度分析D. 视觉检查答案:D9. 以下哪种传动方式不是链传动?()A. 滚子链传动B. 齿形链传动C. 皮带传动D. 板链传动答案:C10. 以下哪种机构不是平面机构?()A. 平面四杆机构B. 平面五杆机构C. 空间四杆机构D. 平面六杆机构答案:C二、填空题(每题2分,共20分)1. 机械效率的计算公式为:__________。
答案:有用功/总功2. 机械运动的三要素包括:__________、__________和__________。
答案:速度、方向、加速度3. 机械设计中,__________是实现运动和力传递的关键部件。
答案:齿轮4. 机械制造中,__________是提高机械精度的重要手段。
答案:加工5. 机械故障诊断中,__________是检测机械振动状态的重要参数。
答案:频率6. 机械润滑中,__________是减少摩擦和磨损的有效方法。
机械原理模拟试题及其答案
![机械原理模拟试题及其答案](https://img.taocdn.com/s3/m/3fcd17376d85ec3a87c24028915f804d2a168766.png)
机械设计基础模拟习题与答案一、填空题(每小题2分,共20分)1、平面机构中若引入一个高副将带入1个约束,而引入一个低副将带入2个约束。
2、对心曲柄滑块机构,若以连杆为机架,则该机构演化为曲柄摇块机构。
3、平面四杆机构具有整转副的条件:最短杆与最长杆长度之和小于或等于其余两杆长度之和。
4、压力角越大,则机构传力性能越差。
5、凸轮机构推杆的常用运动规律中,正弦运动规律既无刚性冲击也无柔刚性冲击。
6、锥齿轮取大端的参数为标准参数。
7、槽轮机构的主要组成构件为:拨盘、槽轮、机架等。
8、为了减小飞轮的重量和尺寸,应将飞轮装在高速轴上。
9、当两构件组成移动副时,其瞬心在垂直于导路方向的无穷远处。
10、机构处于死点位置时,其传动角为0度。
二、简答题(每小题5分,共25分)1、机构具有确定运动的条件是什么?当机构的原动件数少于机构的自由度时,机构的运动将发生什么情况?答:1)机构具有确定运动的条件是:机构的原动件数目等于机构的自由度数目。
2)原动件的数目<机构自由度:机构的运动将不确定,运动将遵循“最小阻力定律,而首先沿阻力最小的方向运动。
2、实现间歇回转运动的机构有哪些?答:(1)槽轮机构(2)棘轮机构(3)不完全齿轮机构(4)凸轮式间歇运动机构(5)齿轮-连杆组合机构3、通过对串联机组的效率计算,对我们设计机械传动系统有何重要启示?答:对串联机组,机组效率k ηηηη"21=,因为只要串联机组中任一机器的效率很低,就会使整个机组的效率极低;且串联机器的数目越多,机械效率也越低。
因此,在设计串联机组时,应在满足使用要求的前提下,尽量减少机器数量,机组中尽量避免出现采用效率很低的机器。
4、何谓在四杆机构中的死点?答:在四杆机构中,“死点”指以摇杆或滑块为主动件,曲柄为从动件,则连杆和曲柄处于共线位置时,机构的传动角γ=0°,主动件通过连杆作用于从动件上的力将通过其回转中心,从而使驱动从动件运动的有效分力为零,从动件就不能运动,机构的这种传动角为零的位置称为死点。
专升本《机械原理》模拟题试卷(大全5篇)
![专升本《机械原理》模拟题试卷(大全5篇)](https://img.taocdn.com/s3/m/2e821cf829ea81c758f5f61fb7360b4c2e3f2a65.png)
专升本《机械原理》模拟题试卷(大全5篇)第一篇:专升本《机械原理》模拟题试卷专升本《机械原理》模拟题试卷一.(共75题,共150分)1.机器与机构的主要区别在于()。
(2分)A.机器的运动较复杂;B.机器的结构更复杂;C.机器能转换能量并完成有用的机械功;D.机器能变换运动形式★检查答案标准答案:C2.铰链四杆机构存在曲柄的必要条件是最短杆与最长杆长度之和小于或等于其他两杆之和,而充分条件是取()为机架。
(2分)A.最短杆或最短杆相邻边B.最长杆C.最短杆的对边D.任一杆★检查答案标准答案:A3.曲柄滑块机构是由铰链四杆机构()演化而来的。
(2分)A.扩大转动副B.取不同的构件为机架C.化转动副为移动副D.化低副为高副★检查答案标准答案:C4.两渐开线齿轮的齿形相同,则()。
(2分)A.它们的模数一定相等B.它们一定满足正确啮合条件C.它们基圆的压力角一定相等D.它们的基节一定相等★检查答案标准答案:C5.用齿条型刀具加工的斜齿圆柱齿轮时不产生根切的最少数是()。
A.17B.14C.15D.18(2分)A.★检查答案标准答案:C6.凸轮机构从动件产生刚性冲击的原因是()。
(2分)A.位移曲线不连续B.速度曲线不连续C.加速度曲线不连续D.跃动度曲线不连续★检查答案标准答案:B7.基本周转轮系是由()构成。
(2分)A.行星轮和中心轮B.行星轮、惰轮和中心轮C.行星轮、行星架和中心轮D.行星轮、惰轮和行星架★检查答案标准答案:C8.渐开线直齿圆柱齿轮机构的啮合角的大小为()。
(2分)A.齿廓在节点接触时的压力角B.20°C.分度圆压力角D.0°★检查答案标准答案:A9.齿数、模数及压力角相同的标准齿轮和正变位齿轮,正变位齿轮的分度圆齿厚比标准齿轮的分度圆齿厚()。
(2分)A.减小B.增大C.不变D.增大或减小★检查答案标准答案:B10.标准齿轮除分度圆上模数和压力角为标准值外,还应当满足的条件是()。
机械原理模拟试卷及参考解答17
![机械原理模拟试卷及参考解答17](https://img.taocdn.com/s3/m/31cd28d628ea81c758f57848.png)
标准中心距 a = 啮合角
KU
r1′ + r2′ =81;
α ′ = a cos α / a ′ = 80cos 200 / 81 = 21052′ r2′ / r1′ = z2 / z1 =55/25=11/5 r2′ =55.6875mm
解得: r1′ = 25.3125mm;
ST
r 23.492 0 α a 2 = arc cos b1 = arc cos = 29 32′ r 27 a1 m 2 ( z1 + z2 ) = × (25 + 55) = 80 mm 2 2
0
1.齿轮 1 在分度圆上齿廓的曲率半径 ρ ; 2.齿轮 2 在齿顶圆上的压力角 αa 2 ; 3.如果这对齿轮安装后的实际中心距 a′ =81mm,求啮合角 α ′ 和两齿轮的节圆半径 r1′ 、 r2′ 。 解:1. 齿轮 1 的基圆半径: rb1 = r cos α = mz1 2 × 25 cos α = cos 200 =23.492mm 2 2
′ = 20 ,组成轮系的各齿轮模数 七、 (10 分) 如题七图所示轮系中, z5 = z 2 = 25 , z 2 相同。齿轮 1′ 和 3′ 轴线重合,且齿数相同。求轮系传动比 i54
KU
ST
六、 (10 分)一对渐开线直齿圆柱标准齿轮传动,已知齿数 z1 =25, z2 =55,模数 m
2
共8页 第 页
G
局部自由度
B
D
F
I
虚约束
A C
E2 PL − P
H
ST
PL= 8 题三图
J
题二图 P H=1
= 3 × 6 − 2 × 8 − 1 =1
机械原理试题库及答案
![机械原理试题库及答案](https://img.taocdn.com/s3/m/a018a4df82d049649b6648d7c1c708a1284a0a32.png)
机械原理试题库及答案一、选择题1. 机械运动的基本概念是什么?A. 物体位置的变化B. 物体形状的变化C. 物体质量的变化D. 物体密度的变化答案:A2. 以下哪个不是机械运动的分类?A. 平移运动B. 旋转运动C. 振动运动D. 热运动答案:D3. 机构具有确定运动的条件是什么?A. 至少有一个构件固定不动B. 至少有两个构件固定不动C. 所有构件都固定不动D. 没有固定不动的构件答案:A二、填空题4. 机械原理中,________是用来描述构件之间相对运动的几何学关系。
答案:运动副5. 机械设计中,________是指构件在力的作用下不发生失稳或破坏的能力。
答案:强度三、简答题6. 简述平面四杆机构的基本类型及其特点。
答案:平面四杆机构的基本类型包括双曲柄机构、双摇杆机构和曲柄摇杆机构。
双曲柄机构具有两个曲柄,运动平稳,但存在死点;双摇杆机构没有曲柄,运动不平稳,但结构简单;曲柄摇杆机构结合了前两者的特点,一个曲柄和一个摇杆,运动较为平稳,是应用最广泛的类型。
7. 解释什么是传动比,并给出计算传动比的公式。
答案:传动比是指传动系统中输入轴与输出轴的转速比。
计算传动比的公式为:\[ i = \frac{n_{输入}}{n_{输出}} \]四、计算题8. 已知一个平面四杆机构,其中曲柄长度为200mm,摇杆长度为300mm,求该机构的最短和最长行程。
答案:根据四杆机构的运动学公式,最短行程为曲柄和摇杆长度之和,即500mm;最长行程为曲柄和摇杆长度之差的绝对值,即100mm。
9. 某机械系统的传动比为3:1,输入转速为1500转/分钟,求输出转速。
答案:根据传动比公式,输出转速为输入转速除以传动比,即\[ n_{输出} = \frac{n_{输入}}{i} = \frac{1500}{3} = 500 \] 转/分钟。
五、论述题10. 论述机械原理在现代机械设计中的重要性及其应用。
答案:机械原理是机械设计的基础,它涉及到机械运动的规律、机械结构的设计原理以及机械传动的效率等。

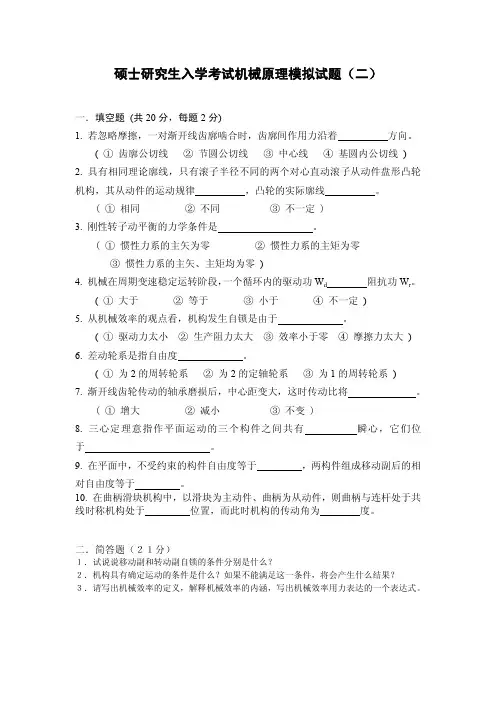

考研机械原理模拟试题及参考答案(二)
![考研机械原理模拟试题及参考答案(二)](https://img.taocdn.com/s3/m/eda05292dd88d0d233d46a54.png)
,凸轮的实际廓线
。
( ① 相同
② 不同
③ 不一定 )
3. 刚性转子动平衡的力学条件是
。
( ① 惯性力系的主矢为零
② 惯性力系的主矩为零
③ 惯性力系的主矢、主矩均为零 )
4. 机械在周期变速稳定运转阶段,一个循环内的驱动功 Wd
阻抗功 Wr。
( ① 大于
② 等于
③ 小于
④ 不一定 )
5. 从机械效率的观点看,机构发生自锁是由于
75
75
A
O
O
D
E
C
250
六.(14分)已知一六杆机构中,O2C 为曲柄,两个输出构件分别为滑块 D 和摇杆 O1A。 滑块 D 的行程速比系数 K=1.4,各杆长度比为 LO2C:LO2B=1.2,LCD:LO2C=2.85,LO1A=2LO2B,摇杆 O1A 的摆角为 0。~-55。,滑块 D 的秆程 HD=50mm。其余尺寸如图所示(单位为 mm)。试设计 此机构。并计算摇杆的行程速比系数。(注:建议取比例尺 μ1=1mm/mm)
四. (1)求出瞬心数 N=K(K-1)/2=6 瞬心如图所示
P2 B
4
4
4 2
P34 P23
OR
P12
ω1
P1
4
P13
1
3 P34
(2)V3=VP13=P14P13*ω1 方向向下。
五. 偏心轮的不平衡质径积 mCrC= mDrD= mErE=mr 分别分解到平衡平面 A 和 B (mCrC)A=200mr/250=4mr/5 (mCrC)B=50mr/250=mr/5 (mDrD)A=125mr/250=mr/2 (mDrD)B=125mr/250=mr/2 (mErE)A=50mr/250=mr/5 (mErE)B=200mr/250=4mr/5 动平衡条件 (mCrC)A+(mDrD)A+(mErE)A+(mbrb)A =0 (mCrC)B+(mDrD)B+(mErE)B+(mbrb)B =0 解得
机械原理模拟卷A..
![机械原理模拟卷A..](https://img.taocdn.com/s3/m/b7a10c0b55270722192ef7c4.png)
机械原理模拟卷A一、填空题1、在平面机构运动分析中,三心定理是:三个作平面平行运动的构件共有三个速度瞬心,并且这三个瞬心必在同一条直线上。
2、一对渐开线标准直齿圆柱齿轮传动,已知两轮中心距等于a,传动比等于i12,则齿轮1的节圆半径等于a/(1+ i12)。
3、直齿圆锥齿轮几何尺寸的计算是以大端为准,其当量齿数的计算公式为 Z v=Z/cosδ。
4、一对渐开线齿轮正确啮合的条件是_基圆齿距_相等,亦即两齿轮的_模数_和_压力角_分别相等5、直动从动件盘形凸轮机构从动件是等速运动时将产生刚性冲击,故适用于低速运动场合。
6、周转轮系根据自由度不同可分为差动轮系和行星轮系,其自由度分别为2和 1 。
7、刚性转子的动平衡条件是ΣF= 0 、ΣM = 0 。
8、机构具有确定运动的条件是机构的自由度数等于原动件数。
9、曲柄摇杆机构有死点位置时,摇杆是主动件,此时连杆与从动曲柄共线。
10、机器周期性速度波动的调节方法一般是加装飞轮,非周期性速度波动调节方法是除机器本身有自调性的外一般加装调速器。
11、说出两种变回转运动为直线运动的机构:曲柄滑块,齿轮齿条。
12、用作图法绘制直动从动件盘形凸轮廓线时,常采用反转法。
即假设凸轮静止不动,从动件作作绕凸轮轴线的反向转动(-ω 1 方向转动)和沿从动件导路方向的往复移动的复合运动。
13、曲柄摇杆机构中的最小传动角出现在曲柄与机架两次共线的位置时。
14、为减小凸轮机构的压力角,可采取的措施有增加基圆半径和推杆合理偏置。
15、标准直齿轮经过正变位后齿距不变,齿根圆增加。
16、交错角为900的蜗轮蜗杆传动的正确啮合条件是m t2=m x1=m 、αt2=αx1=α、γ1=β 2 。
17、在连杆机构中处于死点位置时,传动角γ=00;压力角α=900。
18.一个曲柄摇杆机构,极位夹角等于36º,则行程速比系数等于 1.5 。
19、凸轮从动件作等速运动时在行程始末有刚性性冲击;当其作五次多项式或正弦加速度运动时,从动件没有冲击。
机械原理考试试题
![机械原理考试试题](https://img.taocdn.com/s3/m/413abb0d3d1ec5da50e2524de518964bcf84d2dd.png)
机械原理考试试题一、选择题(每题2分,共20分)1. 机械原理中,机构的自由度计算公式是:A. F=3n-2p-φB. F=6n-5p+5C. F=6n-5pD. F=3n-2p2. 以下哪项不是平面四杆机构的基本类型?A. 双曲柄机构B. 曲柄摇杆机构C. 双摇杆机构D. 曲柄滑块机构3. 齿轮传动中,齿轮的传动比是由什么决定的?A. 齿轮的直径B. 齿轮的齿数C. 齿轮的重量D. 齿轮的材料4. 机械系统中,传动链的效率通常受到以下哪种因素的影响?A. 齿轮的磨损B. 轴承的摩擦C. 材料的强度D. 以上都是5. 以下哪种机构可以实现连续旋转运动?A. 曲柄滑块机构B. 曲柄摇杆机构C. 曲柄曲柄机构D. 曲柄连杆机构6. 机械设计中,动平衡的目的是什么?A. 减少运动部件的惯性力B. 提高机械的精度C. 减少机械的重量D. 增加机械的美观性7. 在机械原理中,以下哪个参数不是描述机构运动特性的?A. 速度B. 加速度C. 力D. 硬度8. 机械原理中,平面四杆机构的死点是指:A. 机构运动的起点B. 机构运动的终点C. 机构运动过程中速度为零的点D. 机构运动过程中力为零的点9. 机械原理中,关于凸轮机构的描述,以下哪项是错误的?A. 凸轮机构可以实现从动件的复杂运动规律B. 凸轮机构的从动件可以是滑动的C. 凸轮机构的从动件可以是转动的D. 凸轮机构的从动件运动规律完全由凸轮形状决定10. 机械原理中,关于齿轮传动的描述,以下哪项是正确的?A. 齿轮传动的传动比是恒定的B. 齿轮传动的传动效率是100%C. 齿轮传动的传动比会随着齿轮磨损而改变D. 齿轮传动的传动效率会随着齿轮磨损而提高二、简答题(每题10分,共30分)1. 描述平面四杆机构的基本组成和特点。
2. 解释什么是机构的自由度,并举例说明如何计算。
3. 简述齿轮传动的基本原理及其在机械系统中的作用。
三、计算题(每题25分,共50分)1. 已知一平面四杆机构,其中AB为固定杆,CD为连杆,AD为曲柄,长度为200mm,BC为摇杆,长度为300mm。
机械原理模拟试卷及参考解答25
![机械原理模拟试卷及参考解答25](https://img.taocdn.com/s3/m/b069be63ddccda38376baf4b.png)
一、填空题(每空2分,共20分)1、 机构中按给定的运动规律对立运动的构件称为 原动件 ;而其余活动构件称为 从动件 。
2、 转动副的自锁条件是: 驱动力作用在摩擦圆内 。
3、 对心曲柄滑块机构,若以曲柄为机架,则该机构演化为 导杆机构 。
4、 机构的压力角是指 力与速度所夹锐角 。
5、 凸轮机构推杆的常用运动规律中,余弦加速度运动规律有 柔性冲击。
6、 齿轮机构的重合度愈大,表明同时参加啮合的轮齿对数愈 多 。
7、 棘轮机构的主要组成构件有: 棘轮 、 棘爪 、 止动爪等。
8、 机器速度波动的类型有: 周期性速度波动 、 非周期性速度波动 。
9、 设计滚子推杆盘形凸轮轮廓线时,若发现工作廓线有变尖现象时,则尺寸参数上应采取的措施是: 加大基圆半径 。
10、 在曲柄摇杆机构中,当 曲柄 与 机架 两次共线位置时出现最小传动角。
二、简答题(每小题5分,共25分)1、何谓运动副及运动副元素?答: 运动副是指两构件直接接触具有确定的相对运动关系的一种联结。
(书本):两个构件直接接触而组成的可动的联接。
运动副元素: 参加接触的部分。
两构件上能够参加接触而构成运动副的表面。
2、 列举5种能实现连续回转运动的机构。
K US T答:1)摩擦传动机构:如带传动、摩擦轮等2)啮合传动机构:如齿轮传动、蜗杆传动、链传动等 3)连杆机构:如双曲柄机构、平行四边形机构等。
3、 简述进行质量代换需要满足的三个条件?动代换和静代换各应满足什么条件? 答:质量代换法需满足三个条件:1、代换前后构件的质量不变;2、代换前后构件的质心位置不变;3、代换前后构件对质心轴的转动惯量不变;其中:动代换需要满足前面三个条件;静代换满足前两个条件便可。
4、齿轮传动要匀速、平稳地进行,必须满足哪些条件? 答:1)对齿廓的要求:齿廓满足定传动比的齿廓啮合基本定律。
2)对重合度要求:齿轮啮合的重合度大于1。
3)对正确啮合要求:满足正确啮合条件。
机械原理模拟题8套(带答案)
![机械原理模拟题8套(带答案)](https://img.taocdn.com/s3/m/ee0775c585254b35eefdc8d376eeaeaad1f3164c.png)
机械原理模拟题8套(带答案)模拟试题1⼀、填空题:(30分)1.机构中的速度瞬⼼是两构件上(相对速度)为零的重合点,它⽤于平⾯机构(速度)分析。
2.两构件之间可运动的连接接触称为(运动副)。
3.凸轮的基圆半径越⼩,则机构尺⼨(越⼤)但过于⼩的基圆半径会导致压⼒⾓(增⼤)。
4.⽤齿条型⼑具范成法切制渐开线齿轮时,为使标准齿轮不发⽣根切,应使⼑具的(齿顶线不超过极限啮合点)。
5.间歇凸轮机构是将(主动轮的连续转动)转化为(从动转盘的间歇)的运动。
6.刚性转⼦的平衡中,当转⼦的质量分布不在⼀个平⾯内时,应采⽤(动平衡)⽅法平衡。
其平衡条件为(∑M = O ;∑F = 0 )。
7.机械的等效动⼒学模型的建⽴,其等效原则是:等效构件所具有的动能应(等于整个系统的总动能)。
等效⼒、等效⼒矩所作的功或瞬时功率应(等于整个系统的所有⼒,所有⼒矩所作的功或所产⽣的功率之和)。
8.平⾯机构结构分析中,基本杆组的结构公式是( 3n = 2PL )。
⽽动态静⼒分析中,静定条件是(3n = 2PL )。
9.含有两个整转副的将铰链四杆机构,以最短杆为( 连杆 )得到双摇杆机构。
10.渐开线齿轮的加⼯⽅法分为( 范成法 )和(仿形法)两类。
⼆、选择题:(20分)1.渐开线齿轮齿条啮合时,若齿条相对齿轮作远离圆⼼的平移,其啮合⾓( B )。
A) 增⼤; B)不变; C)减少。
2.为保证⼀对渐开线齿轮可靠地连续传动,实际啮合线长度( C )基圆齿距。
A)等于; B)⼩于;C)⼤于。
3.⾼副低代中的虚拟构件的⾃由度为( A )。
A) -1; B) +1 ; C) 0 ;4.以滑块为主动件的曲柄滑块机构,死点位置出现在( A )。
A)曲柄与连杆共线时B)曲柄与连杆垂直时C)曲柄与滑块运动⽅向平⾏时D)曲柄与滑块运动⽅向垂直时5.渐开线齿轮发⽣根切的根本原因是啮合点跨越了( A )。
A)理论啮合线的端点B)实际啮合线的端点C)节点D)齿根圆6.飞轮调速是因为它能(C①)能量,装飞轮后以后,机器的速度波动可以(B②)。
(完整)机械原理试卷及答案,推荐文档
![(完整)机械原理试卷及答案,推荐文档](https://img.taocdn.com/s3/m/52db368b783e0912a3162ae4.png)
机械原理(课程名)期末考试试卷(A 卷)(闭卷)一、填空选择题(共18分) 1、 (2分)对于绕固定轴回转的构件,可以采用的方法使构件上所有质量的惯性力 形成平衡力系,达到回转构件的平衡。
2、 (2分)渐开线圆锥齿轮的齿廓曲线是,设计时用上的渐开线来近似地代替它。
3、 (2分)斜齿圆柱齿轮的重合度将随着和的增大而增大。
1在驱动力矩M d作用下等速运 的R 21应是图中所示的作用线。
7、(3分)下图两对蜗杆传动中,a 图蜗轮的转向为。
b 图蜗杆的螺旋方向为转,Q为载荷,图中半 为摩擦圆,则轴承2作用到轴颈1上的全4) D ; 5) E行4、(4分)在图示a 、b 、c 三根曲轴中,已知 吋 1 m 2r2 m 3r3 m 4r4,并作轴向等间隔布置,且都在曲轴的同一含轴平面内,则其中轴已达静平衡,轴已达动、(10分)试求图示机构的自由度,进行高副低代和结构分析,并判别机构级(1)根据两个矢量多边形所示的矢量关系,标出多边形各杆所代表的矢量,并列 出相应的矢量方程;⑵ 求出构件2上速度为零的点以及加速度为零的点。
1AD 50mm(1) 问该机构是否有曲柄,如有,指明哪个构件是曲柄;(2) 该机构是否有摇杆,如有,用作图法求出摇杆的摆角范围; (3 )以AB 杆为主动件时,该机构有无急回性?用作图法求出其极位(请将所有答案图示为一铰链四杆机构的运动简图、四、(12分)在图1AB 25mm1BC 55mm lcD 40mm夹角,并计算行程速度变化系数K;确定机构的max和min。
10分)如图所示,用一个偏心圆盘作凸轮,绕A轴转动,该圆盘的几何中心在0点。
(1)为减小从动件在推程中的压力角,试确定凸轮的合理转向;(2)该图是按比例画出的,试在该图上确定凸轮从图示位置转过90时的机构压力角,并注明构成角的两矢量(如v、F n或n-等)的物理含义,并标出从动件位移量s。
六、(16分)在图示行星轮系中,已知:44各轮的模数m=4mm行星轮轴线与中心轮轴线之(1)指出1、2轮的传动类型,(2)按不发生根切的条件定出(3)计算1、2两轮的齿顶圆半径Q, r 并说明理由;X1,X2的大小;五分)图示为卷扬机传动机构简图,已知各轮齿数: Z 18,22 19,Z 3 39,Z 3,35,乙 130,乙,18,乙 30,2678,试计算确定:(1) 传动比瓜?(2) 当 n-i 500 r/min 时,n 6(4)指出3、4两轮的传动类型,并说明理由七、(12:并确定转动方向。
机械原理模拟试卷一
![机械原理模拟试卷一](https://img.taocdn.com/s3/m/1305f9c2f90f76c660371a04.png)
机械原理模拟试卷(一)一、填空题(每题2分,共20分)1.两个运动构件间相对瞬心的绝对速度。
(①均为零②不相等③不为零且相等)2.机构具有确定运动的条件是原动件数目等于的数目。
(①从动件②机构自由度③运动副)3.若标准齿轮与正变位齿轮的参数m,Z,α,ha*均相同,则后者比前者的:齿根高,分度圆直径,分度圆齿厚,周节。
(①增大②减小③不变)4.在高速凸轮机构中,为减少冲击与振动,从动件运动规律最好选用运动规律。
(①等速②等加等减速③余弦加速度④正弦加速度)5.静平衡的转子是动平衡的;动平衡的转子是静平衡的。
(①一定②不一定③一定不)6.机械系统在考虑摩擦的情况下,克服相同生产阻力时,其实际驱动力P与理想驱动力P0的关系是:P P0。
(①小于②等于③大于④大于等于)7.差动轮系是指自由度。
(①为1的周转轮系②为2的定轴轮系③为2的周转轮系)8.设计标准齿轮时,若发现重合度小于1,则修改设计时应。
(①加大模数②增加齿数③加大中心距)9.曲柄滑块机构若存在死点时,其主动件必须是,在此位置与共线。
(①曲柄②连杆③滑块)10.周转轮系的传动比计算应用了转化机构的概念。
对应周转轮系的转化机构乃是。
(①定轴轮系②行星轮系③混合轮系④差动轮系)二、简答题 ( 每题 5 分,共 25 分 )1.计算图示机构自由度,若有复合铰链、局部自由度及虚约束需指出。
2.图示楔块机构,已知:P为驱动力,Q为生产阻力,f为各接触平面间的滑动摩擦系数,试作:(1) 摩擦角的计算公式φ= ;(2) 在图中画出楔块2的两个摩擦面上所受到的全反力R12, R32两个矢量。
3.试在图上标出铰链四杆机构图示位置压力角α和传动角γ。
4.如图所示,薄壁上有不平衡重Q1=10N、Q2=20N,所在半径分别为:r1=200mm,r2=100mm 。
试求:1)在r=100mm半径的圆上,应加配重Q= ?2)配重Q的方位与OX轴之间的夹角α= ?5.试标注出在图示位置时机构中瞬心P12、P23、P14、P34、P123的位置。
机械原理模拟试题
![机械原理模拟试题](https://img.taocdn.com/s3/m/8e76cc9eb8f3f90f76c66137ee06eff9aef84990.png)
期末考试模拟试题一、挑选和判断题1.在图示4个分图中,图不是杆组,而是二个杆组的组合。
2. 在曲柄摇杆机构中,当摇杆为主动件,且处于( )共线位置时,机构处于死点位置。
(A)曲柄与机架;(B)曲柄与连杆;(C)连杆与摇杆。
3.在偏置曲柄滑块机构中,若以曲柄为原动件时,最小传动角可能浮上在曲柄与机架(即滑块的导路)相平行的位置。
(A)准确 (A)错误4.直动平底从动件盘形凸轮机构工作中,其压力角一直不变。
(A)准确 (A)错误5.用同一凸轮驱动不同类型(尖顶、滚子或平底式;直动或摆动式)的从动件时,各从动件的运动逻辑(A)相同; (B)不同; (C)在无偏距时相同。
6.一个采用正变位的直齿圆柱外齿轮与标准齿轮相比,若其它参数相同,其分度圆齿厚(A)加大; (B)减少; (C)不变。
7.增强斜齿轮传动的螺旋角,将引起(A)重合度减小,轴向力增强; (B)重合度减小,轴向力减小;(C)重合度增强,轴向力减小; (D)重合度增强,轴向力增强。
8.渐开线直齿圆锥齿轮的当量齿数=(A);(B); (C)9.行星轮系中若系杆为原动件可驱动中央轮,则反之不论什么情况,以中央轮为原动件时也一定可驱动系杆。
(A) 准确(B)错误10.机器等效动力学模型中的等效质量(转动惯量)是按照动能相等原则转化后计算得到的,因而在未求得机构的真切运动前是无法计算的。
(A)准确(B)错误二、计算图示机构的自由度,并在图上指出其中的复合铰链、局部自由度和虚约束。
三、如图所示,已给出平面四杆机构的连杆和主动连架杆AB的两组对应位置,以及固定铰链D的位置,已知mm,mm。
试设计此平面四杆机构。
四、图示摆动从动件盘形凸轮机构中,已知机构尺寸和凸轮转向。
当凸轮转过时,从动件摆动多大角度?并标出该位置凸轮机构的压力角。
五、已知一对准确安装的渐开线直齿圆柱标准齿轮传动,中央距mm,模数mm,压力角,小齿轮主动,传动比,试:(1)计算齿轮1和2的齿数,分度圆,基圆,齿顶圆和齿根圆半径,并在图中画出;(2)在图中标出开始啮合点、终了啮合点、节点C、啮合角和理论啮合线与实际啮合线。
初级机械原理试题及答案
![初级机械原理试题及答案](https://img.taocdn.com/s3/m/3e31b467366baf1ffc4ffe4733687e21ae45ff0c.png)
初级机械原理试题及答案一、单选题(每题2分,共20分)1. 机械运动中,最简单的运动形式是:A. 平动B. 转动C. 振动D. 复合运动答案:A2. 以下哪个是机械传动中常见的传动方式?A. 链传动B. 齿轮传动C. 液压传动D. 所有选项答案:D3. 机械效率是指:A. 有用功与总功的比值B. 总功与有用功的比值C. 有用功与额外功的比值D. 额外功与总功的比值答案:A4. 以下哪个是机械中常见的摩擦类型?A. 滑动摩擦B. 滚动摩擦C. 静摩擦D. 所有选项答案:D5. 机械系统中,用于储存能量的元件是:A. 弹簧B. 飞轮C. 齿轮D. 轴承答案:B6. 以下哪个是机械设计中常用的材料?A. 钢材B. 塑料C. 木材D. 所有选项答案:D7. 机械系统中,用于改变运动方向的元件是:A. 齿轮B. 滑轮C. 轴承D. 凸轮答案:B8. 以下哪个是机械运动中常见的运动定律?A. 牛顿第一定律B. 牛顿第二定律C. 牛顿第三定律D. 所有选项答案:D9. 机械系统中,用于改变运动速度的元件是:A. 齿轮B. 滑轮C. 皮带轮D. 所有选项答案:D10. 以下哪个是机械设计中常用的润滑方式?A. 油润滑B. 脂润滑C. 气润滑D. 所有选项答案:D二、判断题(每题1分,共10分)1. 机械运动中,平动是最简单的运动形式。
(对)2. 机械效率总是大于1。
(错)3. 滑动摩擦和滚动摩擦都是机械中常见的摩擦类型。
(对)4. 机械系统中,弹簧用于储存能量。
(对)5. 机械设计中,塑料是一种常用的材料。
(对)6. 机械系统中,轴承用于改变运动方向。
(错)7. 牛顿第一定律是机械运动中常见的运动定律。
(对)8. 机械系统中,齿轮用于改变运动速度。
(对)9. 机械设计中,气润滑是一种常用的润滑方式。
(对)10. 机械效率是指有用功与总功的比值。
(对)三、简答题(每题5分,共20分)1. 简述机械传动中链传动的特点。
机械原理考试题及答案
![机械原理考试题及答案](https://img.taocdn.com/s3/m/11ae4d66b5daa58da0116c175f0e7cd184251887.png)
机械原理考试题及答案一、选择题1. 在机械原理中,以下哪个是滑动副中的能量消耗形式?A. 惯性能量消耗B. 摩擦能量消耗C. 弹性变形能量消耗D. 热能消耗答案:B. 摩擦能量消耗2. 以下哪个是机械原理中的主动副?A. 内摩擦副B. 曲柄副C. 轴颈副D. 引导副答案:B. 曲柄副3. 在机械原理中,以下哪个是传动副的常用形式?A. 齿轮传动B. 蜗杆传动C. 皮带传动D. 滚珠传动答案:A. 齿轮传动4. 以下哪个是机械原理中的换向机构?A. 丹麦传动B. 凸轮机构C. 卡盘机构D. 蜗杆机构答案:B. 凸轮机构5. 在机械原理中,以下哪个是拉力传递副的特点?A. 速度比不变B. 力矩比不变C. 功比不变D. 运动规律不变答案:B. 力矩比不变二、填空题1. 机械原理中,______副是指两个零件相对接触,实现相对运动。
答案:固接2. 以下是机械原理中的______的常见应用形式:齿轮、蜗杆、带传动、联轴器等。
答案:传动副3. 机械原理中,________是指能实现相对运动的构件。
答案:机构4. 换向机构能改变传动方向和传动的______。
答案:运动规律5. 机械原理中,______是指两个相对运动的零部件间的接触面。
答案:滑动面三、解答题1. 请简要描述机械原理中的滚动副。
滚动副是指通过滚动接触实现相对运动的副件。
与滑动副相比,滚动副具有摩擦小、能耗低、寿命长等优点。
常见的滚动副有滚珠副、滚子副等。
滚动副的基本原理是利用滚体在滚道上滚动,使两个零件之间实现相对运动。
2. 请简述弹簧副的作用。
弹簧副是一种能够储存和释放弹性变形能的副件。
在机械原理中,弹簧副常用于提供减震、缓冲、保持和复位等功能。
通过调节弹簧的刚度和预紧力,可以实现对应用系统的力学特性的调节和控制。
3. 请解释机械原理中的行程和开度的概念,并阐述二者之间的关系。
在机械原理中,行程是指机构零件无滞后地运动到规定位置的距离。
行程通常用长度单位表示。
机械原理模拟题 (1)
![机械原理模拟题 (1)](https://img.taocdn.com/s3/m/be663eb0284ac850ad0242b7.png)
01一、选择题(共20分,每题2分)1.一般门与门框之间有两个铰链,这应为(C)。
A复合铰链B 局部自由度C 虚约束2.某机构中有6个构件,则该机构的全部瞬心的数目为(D)。
A 3B 6C 9D 153.若分布于回转件上的各个质量的离心惯性力的向量和为零,该回转件上是(A)回转件。
A静平衡B动平衡C静平衡但动不平衡4.在机械系统速度波动的一个周期中的某一时间间隔内,当系统出现()时,系统的运动速度(),此时飞轮将()能量。
AA 亏功,减少,释放B 亏功,加快,释放B 盈功,减少,储存C 盈功,加快,释放5.曲柄为原动件的偏置曲柄滑块机构,当滑块上的传动角最小时,则(B)。
A 曲柄与导路平行B 曲柄与导路垂直C 曲柄与连杆共线D曲柄与连杆垂直6.对心直动尖顶盘形凸轮机构的推程压力角超过许用值时,可采用(A)措施来解决。
A 增大基圆半径B 改为滚子推杆C 改变凸轮转向D改为偏置直动尖顶推杆7.正变位齿轮的分度圆齿厚(C)标准齿轮的分度圆齿厚。
A小于B等于C大于8.行星轮系的自由度为(B)A2 B1C1或29.棘轮的标准模数等于棘轮的(A)直径与齿数之比。
A 齿顶圆B 齿根圆C 分度圆10.对于存在周期性速度波动的机器,安装飞轮主要是为了在(D)阶段进行速度调节。
A 启动B 停车D 稳定运动二、判断题(共20分,每题2分)1.任何机构的从动件系统的自由度都等于零。
(√)2.回转件静平衡的条件为施加于其上的外力向量和等于零。
(×)3.在机械系统中安装飞轮后可使其周期性速度波动消除。
(×)4.当最大盈亏功与转速一定时,飞轮转动惯量越大,机械运转的速度不均匀系数越小。
(√)5.行星轮系中必有一个中心轮是固定的。
(√)6.在单向间歇运动机构中,槽轮机构既可避免柔性冲击,又可避免刚性冲击。
(×)7.减小滚子半径,滚子从动件盘形凸轮实际廓线外凸部分的曲率半径减小。
(×)8.垂直于导路的直动平低从动件盘形回转凸轮机构压力角恒为0。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
(共8 页) 第1页(共8 页) 第2页机械电子工程专业《机械原理》模拟试卷(A )(110分钟)题 号 一 二 三 四 总分得 分 阅卷人一、填空题(每空1分,共20分)1、机器的制造单元是____________,运动单元是____________;机构具有确定运动的条件是其自由度数等于____________数。
2、曲柄摇杆机构有死点位置时,____________是主动件,此时____________与____________共线。
3、一对渐开线标准直齿圆柱齿轮正确啮合的条件是_____________。
4、写出两种变回转运动为直线运动的机构:________ ____,_________________。
5、机器所具有的三个特征是: 、 、 。
6、质量分布在同一平面内的回转体,经静平衡后_______________(一定、不一定、一定不)满足动平衡,经动平衡后___________(一定、不一定、一定不)满足静平衡;质量分布于不同平回转面内的回转体,经静平衡后____________(一定、不一定、一定不)满足动平衡,经动平衡后____________(一定、不一定、一定不)满足静平衡。
7、渐开线上任意一点的法线恒与 相切。
8、机器周期性速度波动的调节方法一般是加装________________,非周期性速 度波动调节方法是除机器本身有自调性的外一般加装________________。
9、铰链四杆机构有两个曲柄的条件是: 。
二、单项选择题(请将正确的答案填在下面相应的表格内,否则无效,每小题2分,共20分)题号 1 2 3 4 5 6 7 8 9 10 答案1、某重达几吨的大型气轮机转子应进行( )。
A.静平衡试验B.动平衡试验C.现场平衡D.不需平衡 2、有一个刚性转子,其直径为180mm, 轴向厚度为20,需考虑进行 A.动平衡 B.静平衡 C.动平衡试验 D.无需平衡 3、为减小飞轮转动惯量,最好将飞轮安装在( )。
A.高速轴上 B.低速轴上C.满足结构要求的低速轴上D.满足结构要求的高速轴上 4、对于单自由度的机构系统,假想用一个移动构件等效时其等效质量按 等效前后( )相等的条件进行计算。
A.动能B.瞬时功率C.转动惯量D.质量 5、利用飞轮进行调速的原因是它能( )能量。
A.产生B.消耗C.储存和释放D.储存 6、当四杆机构处于四点位置时,机构的压力角( )。
A.为0° B.为90° C.与构件尺寸有关 D.为45°7、若将一曲柄摇杆机构转化为双曲柄机构,可将( )。
别:_____________ 专业:_____________ 年级:____________ 姓名:_______________ 学号:________________ ·······································密···································封··································线··········································得 分 阅卷人得 分阅卷人··················(共8 页) 第3页(共8 页) 第4页A.原机构曲柄为机架B.原机构连杆为机架C.原机构摇杆为机架D.不确定8、下述几种运动规律中( )既不会产生柔性冲击,也不会产生刚性冲击。
A.等速运动规律 B.等加速等减速运动规律 C.摆线运动规律 D.简谐运动规律 9、若增大凸轮机构的推程压力角a ,则推杆上所受的有害分力将 。
A.增大 B.减小 C.不变 D.不确定 10、用标准齿条刀具加工正变位渐开线直齿圆柱外齿轮时,刀具的中线与齿轮的分度圆( )。
A.相切B.相割C.相离D.不确定三、作图题(每题5分,共10分)1、试求图示机构在图示位置时全部瞬心的位置。
2、 在平面四杆机构中,已知摇杆长度L CD =200mm,摆角 30=ϕ,行程速度变化系数 K=1.5,试设计此四杆机构。
(找到一组解即可)四、计算题(每题10分,共50 分)1、图示为某包装输纸机构运动简图,试计算此机构的自由度。
若有复合铰链虚约束、局部自由度应指出。
别:_____________ 专业:_____________ 年级:____________ 姓名:_______________ 学号:________________ ·······································密···································封··································线··········································得 分 阅卷人得 分 阅卷人3412图1·······································密···································封··································线··········································(共8 页) 第5页(共8 页) 第6页2、有一对外啮合的渐开线标准直齿圆柱齿轮,已知Z 1=23,Z 2=52, 20=α, m=5mm,h a *=1,94.020cos =,试求: (1)按标准中心距安装时,这对齿轮的重合度αε; (2)能保证这对齿轮连续传动,其容许的最大中心距。
