8路彩灯控制电路设计
8路彩灯循环控制
黄冈师范学院物理科学与技术学院EDA课程设计课题：8路彩灯循环控制专业年级：电信0702学号：200722240218姓名：余涛指导老师：冯杰时间：2010年1月8日一、设计目的：1、熟练掌握VHDL的设计过程。
2、掌握软件和硬件结合实现功能。
3、了解FPGA/CPLD类芯片的功能及作用。
4、了解和掌握彩灯设计的思想从而为今后的电路设计奠基基础。
二、设计思想：采用的设计方法是一种高层次的“自顶而下”的全新设计方法，这种设计方法首先从系统设计入手，在顶层进行功能方框图的划分和结构设计。
通过对VHDL语言设计普通电路来实现彩灯的控制的电路，从而能够用MAX+PLU SⅡ平台上进行仿真实现功能。
三、功能描述：此八路彩灯有3种变化，这3种变化可以进行手动切换，三种变化分别为：1、彩灯自左向右依次点亮。
2、彩灯自左向右逐个点亮。
3、彩灯两边两个先亮，然后同时向中间逐个点亮，随后中间同时向两边熄灭。
四、设计原理：本实验主要是为了实现了彩灯循环点亮的不同控制，它主要由彩灯循环控制方式和彩灯循环点亮变化方式选择两大部分组成。
1、彩灯循环控制方式的设计，在这里主要是通过实验箱指示灯显示。
在电路中以1代表灯亮，以0代表灯灭，由0、1按不同的规律组合代表不同的点亮方式，同时使其选择不同的频率，从而实现多种变化多种频率的花样功能显示。
2、彩灯循环点亮变化方式选择，在这里设计了彩灯三种不同的循环变化方式。
我们用状态机来控制不同的点亮方式，从而达到不同的点亮方式随时切换变化。
五、程序设计：（1）实现功能1：LIBRARY ieee;USE ieee.std_logic_1164.all;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY caideng1 ISPORT(CLK:IN STD_LOGIC;RST:IN STD_LOGIC;Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END caideng1;ARCHITECTURE a OF caideng1 ISSIGNAL NUM: INTEGER RANGE 7 DOWNTO 0;BEGINPROCESS(CLK)BEGINIF RST='1' THEN NUM<=0;ELSIF CLK'EVENT AND CLK='1' THEN NUM<=NUM+1;END IF;END PROCESS;PROCESS(NUM)BEGINCASE NUM ISWHEN 0 =>Q<="10000000"; WHEN 1 =>Q<="01000000";WHEN 2 =>Q<="00100000"; WHEN 3 =>Q<="00010000";WHEN 4 =>Q<="00001000"; WHEN 5 =>Q<="00000100";WHEN 6 =>Q<="00000010"; WHEN 7 =>Q<="00000001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END a;仿真波形：（2）实现功能2：LIBRARY ieee;USE ieee.std_logic_1164.all;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY caideng2 ISPORT(CLK:IN STD_LOGIC;RST:IN STD_LOGIC;Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0));END caideng2;ARCHITECTURE a OF caideng2 ISSIGNAL NUM: INTEGER RANGE 7 DOWNTO 0;BEGINPROCESS(CLK)BEGINIF RST='1' THEN NUM<=0;ELSIF CLK'EVENT AND CLK='1' THENIF NUM<=7 THEN NUM<=NUM+1;ELSE NUM<=0;END IF;END IF;END PROCESS;PROCESS(NUM)BEGINCASE NUM ISWHEN 0 =>Q<="10000000";WHEN 1 =>Q<="11000000";WHEN 2 =>Q<="11100000";WHEN 3 =>Q<="11110000";WHEN 4 =>Q<="11111000";WHEN 5 =>Q<="11111100";WHEN 6 =>Q<="11111110";WHEN 7 =>Q<="11111111";WHEN OTHERS =>NULL;END CASE;END PROCESS;END a;仿真波形：（3）实现功能3：LIBRARY ieee;USE ieee.std_logic_1164.all;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY caideng3 ISPORT(CLK:IN STD_LOGIC;RST:IN STD_LOGIC;Q:OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); END caideng3;ARCHITECTURE a OF caideng3 ISSIGNAL NUM: INTEGER RANGE 7 DOWNTO 0; BEGINPROCESS(CLK)BEGINIF RST='1' THEN NUM<=0;ELSIF CLK'EVENT AND CLK='1' THENIF NUM<=7 THEN NUM<=NUM+1;ELSE NUM<=0;END IF;END IF;END PROCESS;PROCESS(NUM)BEGINCASE NUM ISWHEN 0 =>Q<="00000000";WHEN 1 =>Q<="10000001";WHEN 2 =>Q<="11000011";WHEN 3 =>Q<="11100111";WHEN 4 =>Q<="11111111";WHEN 5 =>Q<="11100111";WHEN 6 =>Q<="11000011";WHEN 7 =>Q<="10000001";WHEN OTHERS =>NULL;END CASE;END PROCESS;END a;仿真波形：（4）状态机：LIBRARY IEEE;USE IEEE.STD_LOGIC_1164.ALL;USE IEEE.STD_LOGIC_UNSIGNED.ALL;ENTITY caideng_ztj ISPORT(CLK,RST: IN STD_LOGIC;Q1,Q2,Q3: IN STD_LOGIC_VECTOR(7 DOWNTO 0);T:OUT STD_LOGIC_VECTOR(7 DOWNTO 0)); END caideng_ztj;ARCHITECTURE behav OF caideng_ztj ISTYPE states IS (s0,s1,s2);SIGNAL YT : states ;BEGINP1: PROCESS(CLK,RST)BEGINIF RST ='1' THENYT <= S0;ELSIF CLK'EVENT AND CLK = '1' THENCASE YT ISWHEN s0 => YT <= s1;WHEN s1 => YT <= s2;WHEN s2 => YT <= s0;WHEN OTHERS => YT <= s0;END CASE ;END IF;END PROCESS ;P2: PROCESS(YT)BEGINCASE YT ISWHEN s0 => T(7 DOWNTO 0)<= Q1 (7 DOWNTO 0);WHEN s1 => T(7 DOWNTO 0)<= Q2 (7 DOWNTO 0);WHEN s2 => T(7 DOWNTO 0)<= Q3 (7 DOWNTO 0);WHEN OTHERS => T(7 DOWNTO 0)<=Q1 (7 DOWNTO 0); END CASE ;END PROCESS P2 ;END behav;仿真波形：（5）实现上述3项功能的总原理图：仿真波形：六、实验箱调试：1、引脚锁定：我选用实验电路结构图NO.7为这次彩灯硬件调试的操作界面。
led8路彩灯课程设计
led8路彩灯课程设计一、课程目标知识目标：1. 学生能理解LED的基础知识，掌握8路彩灯电路的组成与原理。
2. 学生能描述8路彩灯程序设计的基本步骤，了解程序中用到的关键代码和功能。
3. 学生了解电子制作中的安全性知识，认识到安全意识在实践活动中的重要性。
技能目标：1. 学生能够独立完成8路彩灯电路的搭建，并编写控制程序使其正常工作。
2. 学生通过动手实践，培养解决实际问题的能力，提高电子电路故障排查与处理技巧。
3. 学生能够运用所学知识，发挥创意，设计并实现具有个性化的LED彩灯效果。
情感态度价值观目标：1. 学生培养对电子科学的兴趣，激发探究未知世界的热情。
2. 学生通过合作学习，培养团队协作意识，学会分享与交流。
3. 学生在创作过程中，认识到科技与生活的密切关系，增强环保意识和社会责任感。
二、教学内容本课程以《电子技术基础》教材中关于LED应用的相关章节为基础，结合以下教学内容：1. LED基础知识：介绍LED的发光原理、种类、参数及其在电子电路中的应用。
- 教材章节：第二章第二节“发光二极管”2. 8路彩灯电路设计：讲解8路彩灯电路的组成、工作原理及电路图的识读。
- 教材章节：第三章第三节“数字电路及其应用”3. 程序设计：学习8路彩灯控制程序的基本结构、编程方法和关键代码。
- 教材章节：第五章“微控制器与应用”4. 动手实践：指导学生进行8路彩灯电路搭建、编程及调试。
- 实践内容：按照教学大纲，分阶段完成电路搭建、程序编写及故障排查。
5. 安全制作：强调电子制作过程中的安全意识，教授安全操作方法。
- 教材章节：第一章“电子制作安全常识”教学进度安排：1. 第1课时：LED基础知识学习及电路原理讲解。
2. 第2课时：8路彩灯电路设计及程序设计方法。
3. 第3课时：动手实践，分组完成8路彩灯制作及调试。
4. 第4课时：总结分享，展示作品，交流心得。
教学内容确保科学性和系统性，注重理论与实践相结合，培养学生动手能力和创新意识。
节日彩灯控制电路设计报告
设计报告书多花型双节拍彩灯摘要：彩灯控制器是用来使彩灯按照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用，应用前景较为广泛。
彩灯控制器实现方法多种多样，本次设计的这台彩灯控制器主要功能有：（1）可以控制8路彩灯或彩灯串；（2）既可以向左（逆时针）移动，也可以向右（顺时针）移动，还可以左右交替移动；（3）彩灯起始状态可以预置；（4）移动速度和左右交替速度可调节；（5）控制电路与负载（可以直接使用交流220V市电的彩灯）完全隔离。
关键词：彩灯控制器、速度可调、市电彩灯目录一、作品设计要求 (3)1．设计要求 (3)2．设计步骤 (3)3．报告要求 (3)二、作品设计原理分析 (3)1．系统设计框图 (3)2．分模块电路原理分析 (4)三、作品调试及仿真 (8)1．作品调试 (8)2．作品仿真 (8)四、作品设计制作总结 (15)1．设计总结 (15)2．创新改进意见 (16)五、参考文献 (17)附录1：系统电路总图 (18)多花型双节拍彩灯一、作品设计要求1．设计要求：（1）设计一个八路彩灯，要以0.25秒和0.5秒两种节拍运行。
（2）三种不同的花型，自行设计。
2．设计步骤：（1）要有设计框图、采用层次的设计，分模块设计。
（2）原理图法和文本法均可。
（3）仿真（功能仿真和时序仿真）3．报告要求：（1）将完成的设计原理图和分层的设计文件总结出来。
（2）说明实验结果，从.RPT中抄写资源使用情况。
（3）打印出传真泼型。
说明设计结果。
（4）总结经验教训。
提出建设性的意见。
二、作品设计原理分析1．系统设计框图经过多种设计方案的比较和论证，最终选择了以双向移位寄存器74LS194芯片为核心的设计方法。
系统设计框图如下：图1 系统设计框图（1）整个电路系统以双向移位寄存器为核心；（2）彩灯初值设定电路由开关和下拉电阻构成，8个开关分别接于双向移位寄存器的并行置数端用于设定移位寄存器的初值；（3）移位脉冲发生器是将555定时器接成多谐振荡电路，通过调整充电电容及电阻的大小可以改变脉冲频率，脉冲频率决定彩灯移动的速度；（4）花样选择电路由一个单刀三掷开关和一个555定时器构成，单刀三掷开关用于选择彩灯左移、右移、左右交替移动三种花样。
8路彩灯控制器设计详细讲解(附图)
8路彩灯控制器设计详细讲解（附图）学校:北华大学班级:信息 11-2姓名:王杰学号:28号指导教师:曲萍萍实验日期:2013.5.20—5.24一、软件内容二、实习目的和任务三、设计原理过程四、最终设计方案五、实习心得六、参考文献一、软件内容MAX-Plus?开发软件是美国Altera公司自行设计的第三代课编程逻辑器件的EDA开发工具。
它是一种与器件结构无关的集成设计环境，提供了灵活和高效的界面，允许设计人员选择各种设计输入方法和工具，能够支持Altera公司的MAX、Classic、FLEX以及ACEX系列的PLD器件。
MAX-Plus?开发软件丰富的图形界面和完整的、可即时访问的在线帮助文档，使设计人员能够轻松愉快地学习和掌握MAX-Plus?开发软件，方便地实现设计目的。
MAX-Plus?的特点:1、支持多种操作平台;2、提公开发性的界面;3、提供与PLD 器件结构无关的设计环境;4、提供丰富设计库;5、支持多种输入方式;6、具有高度集成化的开发环境;7、具有模块化的设计工具;8、提供Megacore功能;9、具有Opencore特性MAX-Plus?的主要功能:1、支持PLD器件;2、支持的设计输入方式;3、提供设计编译;4、提供设计验证;5、提供器件的编程和配置MAX-Plus?的设计流程:1、设计输入;2、设计检查;3、设计便衣;4、设计仿真;5、器件编程;6、测试验证;7、修改设计。
二、实习目的和任务实习目的:1、进一步掌握数字电路课程所学的理论知识。
2、熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3、了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4、培养认真严谨的工作作风和实事求是的工作态度。
5、数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
实习任务:设计一个能实现8路彩灯循环显示的彩灯控制器。
具体要求如下:1、8路彩灯的循环花型如下表所示;2、节拍变化的时间为0.5s和0.25s，两种节拍交替运行;3、三种花型要求自动循环显示移存器输出状态编码表节拍序号花型1 花型2 花型3 1 00000000 00000000 00000000 2 10000000 00011000 10001000 3 11000000 00111100 11001100 4 11100000 01111110 11101110 5 11110000 11111111 11111111 6 11111000 11100111 01110111 7 11111100 11000011 00110011 8 11111110 10000001 00010001 9 11111111 10 11111110 11 11111100 12 1111100013 1111000014 1110000015 1100000016 10000000三、设计原理过程(1)总体方案的设计; 在方案一的基础上将整体电路分为四块。
8路彩灯控制器设计详细讲解(附图)
8路彩灯控制器设计详细讲解（附图）学校:北华大学班级:信息 11-2姓名:王杰学号:28号指导教师:曲萍萍实验日期:2013.5.20—5.24一、软件内容二、实习目的和任务三、设计原理过程四、最终设计方案五、实习心得六、参考文献一、软件内容MAX-Plus?开发软件是美国Altera公司自行设计的第三代课编程逻辑器件的EDA开发工具。
它是一种与器件结构无关的集成设计环境，提供了灵活和高效的界面，允许设计人员选择各种设计输入方法和工具，能够支持Altera公司的MAX、Classic、FLEX以及ACEX系列的PLD器件。
MAX-Plus?开发软件丰富的图形界面和完整的、可即时访问的在线帮助文档，使设计人员能够轻松愉快地学习和掌握MAX-Plus?开发软件，方便地实现设计目的。
MAX-Plus?的特点:1、支持多种操作平台;2、提公开发性的界面;3、提供与PLD 器件结构无关的设计环境;4、提供丰富设计库;5、支持多种输入方式;6、具有高度集成化的开发环境;7、具有模块化的设计工具;8、提供Megacore功能;9、具有Opencore特性MAX-Plus?的主要功能:1、支持PLD器件;2、支持的设计输入方式;3、提供设计编译;4、提供设计验证;5、提供器件的编程和配置MAX-Plus?的设计流程:1、设计输入;2、设计检查;3、设计便衣;4、设计仿真;5、器件编程;6、测试验证;7、修改设计。
二、实习目的和任务实习目的:1、进一步掌握数字电路课程所学的理论知识。
2、熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3、了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4、培养认真严谨的工作作风和实事求是的工作态度。
5、数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
实习任务:设计一个能实现8路彩灯循环显示的彩灯控制器。
具体要求如下:1、8路彩灯的循环花型如下表所示;2、节拍变化的时间为0.5s和0.25s，两种节拍交替运行;3、三种花型要求自动循环显示移存器输出状态编码表节拍序号花型1 花型2 花型3 1 00000000 00000000 00000000 2 10000000 00011000 10001000 3 11000000 00111100 11001100 4 11100000 01111110 11101110 5 11110000 11111111 11111111 6 11111000 11100111 01110111 7 11111100 11000011 00110011 8 11111110 10000001 00010001 9 11111111 10 11111110 11 11111100 12 1111100013 1111000014 1110000015 1100000016 10000000三、设计原理过程(1)总体方案的设计; 在方案一的基础上将整体电路分为四块。
基于Proteus的八路彩灯控制电路设计仿真与制作

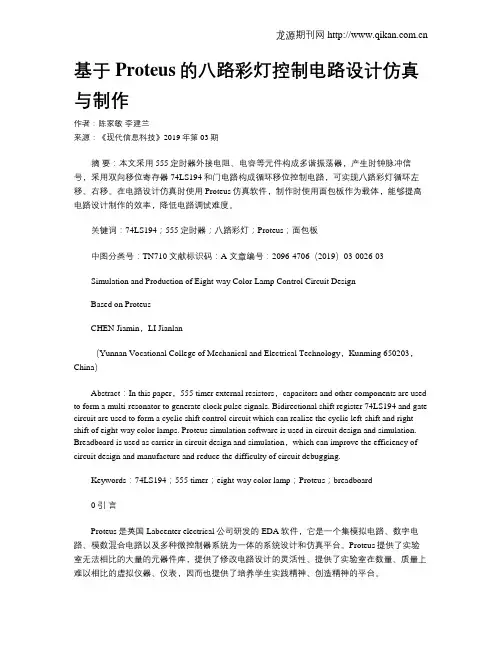

基于Proteus的八路彩灯控制电路设计仿真与制作作者：陈家敏李建兰来源：《现代信息科技》2019年第03期摘要：本文采用555定时器外接电阻、电容等元件构成多谐振荡器，产生时钟脉冲信号，采用双向移位寄存器74LS194和门电路构成循环移位控制电路，可实现八路彩灯循环左移、右移。
在电路设计仿真时使用Proteus仿真软件，制作时使用面包板作为载体，能够提高电路设计制作的效率，降低电路调试难度。
关键词：74LS194；555定时器；八路彩灯；Proteus；面包板中图分类号：TN710 文献标识码：A 文章编号：2096-4706（2019）03-0026-03Simulation and Production of Eight-way Color Lamp Control Circuit DesignBased on ProteusCHEN Jiamin，LI Jianlan（Yunnan Vocational College of Mechanical and Electrical Technology，Kunming 650203，China）Abstract：In this paper，555 timer external resistors，capacitors and other components are used to form a multi-resonator to generate clock pulse signals. Bidirectional shift register 74LS194 and gate circuit are used to form a cyclic shift control circuit which can realize the cyclic left-shift and right-shift of eight-way color lamps. Proteus simulation software is used in circuit design and simulation. Breadboard is used as carrier in circuit design and simulation，which can improve the efficiency of circuit design and manufacture and reduce the difficulty of circuit debugging.Keywords：74LS194；555 timer；eight-way color lamp；Proteus；breadboard0 引言Proteus是英国Labcenter electrical公司研发的EDA软件，它是一个集模拟电路、数字电路、模数混合电路以及多种微控制器系统为一体的系统设计和仿真平台。
八路彩灯控制器课程设计
第1章绪论彩灯，又名花灯，是我国普遍流行的传统的民间的综合性的工艺品。
彩灯艺术也就是灯的综合性的装饰艺术。
彩灯的产生，是从人类运用火、发明灯、制造灯具等发展而来的。
随着我国科学技术的发展，彩灯艺术更是花样翻新，奇招频出，传统的制灯工艺和现代科学技术紧密结合，将电子、建筑、机械、遥控、声学、光导纤维等新技术、新工艺用于彩灯的设计制作，把形、色、光、声、动相结合，思想性、知识性、趣味性、艺术性相统一的典范。
现今生活中，市场上为能吸取顾客的注意；搞出各式各样的方法，其中彩灯的装饰便是一种非常普遍的一种，即可起装饰宣传作用，又可以烘托起现场气氛，城市也因众多的彩灯而变得灿烂辉煌。
本设计的彩灯确能成为现实的一种，但技术上日后将会有更大的改善和提高。
本设计以IC CD40194和IC CD4069和IC CD4071芯片实现，提出一种手动彩灯控制器，它的主要元件均采用CMOS 数字电路，驱动部分采用三极管9014，因此具有电路简洁、工作可靠，控制形式多样，使用安全方便的特点。
第2章功能及方框图2.1 功能简介彩灯控制器能够使彩灯控照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用。
彩灯控制器多种多样，本设计的彩灯控制器主要功能:（1）可以控制8路彩灯。
（2）彩灯点亮方式既可以向左（逆时针）移动，也可以向右（顺时针）移动，还可以左右交替移动。
（3）起始状态可预置（4）移动速度和左右交替速度均可调节。
2.2 电路方框图图1 彩灯控制方框图第3章电路附录1所示为彩灯控制器电路图。
它的主要元器件均彩CMOS数字电路，驱动部分采用晶体管VT，因此具有电路简洁、工作可靠、控制形式多样，使用安全方便的特点.3.1电路功能结构组成整机电路包括以下功能单元：整机的核心是两个CD40194级联组成的8位双向移位寄存器，控制8路彩灯按一定规律闪亮。
(1) S1、S2、SB组成的预置数控制电路，它控制8位移存器的初始状态，即8路彩灯的起始状态。
数字逻辑课程设计—彩灯控制器电路设计
内蒙古师范大学计算机与信息工程学院《电子技术综合课程设计》报告设计题目彩灯控制器电路设计指导教师萍萍职称讲师姓名XXX学号2012110****日期2014年6月24日彩灯控制器电路设计计算机与信息工程学院12级计算机与科学技术(非师范) XXX 2012110****指导教师萍萍讲师摘要本文介绍了8路彩灯控制器功能的实现，主要通过计数器74LS161和移位寄存器74LS194两个芯片，同时借助了04芯片共同实现花型变化这个功能。
关键词74LS161;74LS194;彩灯控制器电路1 设计任务及主要技术指标和要求设计一个能够控制八路彩灯的逻辑电路。
要求彩灯组成二种花型，花型Ⅰ——由两边到中间对称性依次亮，全亮后仍由两边向中间依次灭，花型Ⅱ——由中间到两边对称性依次亮，全亮后仍由中间向两边依次灭。
并且要求两种花型交替出现。
2引言8 路彩灯控制器主要通过 74LS161计数器送数使得74LS194移位寄存器左移右移，使得在输出端控制灯亮灭形成花型。
3工作原理电路利用移位寄存器 74LS194 的不同状态的改变,用74LS161控制串行输入。
8个并行输出端接到彩灯上，当双向移位寄存器74LS194的控制端S1=0,S0=1时,进行右移，S1=1,S0=0时,进行左移;十六位计数器74LS161可以从0000到1111进行计数。
可以利用它的Q3对74LS194进行控制。
74LS161是四位二进制同步加数器,除了有二进制加法计数功能外,还具有异步清零、同步并行置数、保持等功能，如表一所示表一74LS161功能表从图一可知当CR、LD、P、T等于1时74LS161实行计数功能，记录16个状态。
74LS194 是一个4 位双向移位寄存器,它具有左移,右移,保持,清零等如表二所示表二75LS194功能表在彩灯控制电路设计中只用了74LS194左移右移功能，来实现彩灯的花型，双向移位寄存器74LS194的控制端S1=0,S0=1时,进行右移，S1=1,S0=0 时,进行左移,十六位计数器 74LS161可以从0000到1111进行计数。
八路彩灯控制程序
FPGA课程设计——8路彩灯控制程序2013年12月12日8路彩灯控制程序一、设计任务1.设计目的：(1)了解及掌握时序电路及组合电路的基本结构常用数字电路（2）通过ModelSim软件编写组合电路与时序电路混合的程序进行仿真和调试。
（3）74LS194 移位寄存器和74LS161 计数器的使用。
2.设计内容：编写一个8路彩灯控制程序，要求彩灯有以下3种演示花型。
（1）8路彩灯同时亮灭；（2）从左至右逐个亮（每次只有1路亮）；（3）8路彩灯每次4路亮，4路灯灭，且灯灭相同，交替亮灭；在演示过程中，只有当一种花型演示完毕才能转向其他演示花型。
二、设计方案论证74LS161 是四位二进制同步加数器,74LS194 是一个 4 位双向移位寄存器,它具有左移,右移,保持,清零等逻辑功能，八路彩灯控制器通过利用双向移位寄存器 74LS194 的串行输入, 个并行输 8 出端控制彩灯;双向移位寄存器 74LS194 的控制端 S1=0,S0=1 时,进行右移; S1=1,S0=0 时, 进行左移; 十六位计数器 74LS161 可以从 0000 到 1111 进行计数. 利用十六位计数器 74LS161 的功能实现自动循环.（1）8路彩灯同时亮灭:111111110000000011111111（2）从左至右逐个亮（每次只有1路亮）；111111110111111110111111110111111110111111110111111110111111110111111110（3）8路彩灯每次4路亮，4路灯灭，且灯灭相同，交替亮灭 111111110000111111110000三、结构及其工作原理1.结构框图：2.电路的原理图：3.电路工作原理：74LS161 是四位二进制同步加数器, 74LS194 是一个 4 位双向移位寄存器,它具有左移,右移,保持,清零等逻辑功能, 八路彩灯控制器通过利用双向移位寄存器 74LS194 的串行输入, 个并行输 8 出端控制彩灯;双向移位寄存器 74LS194 的控制端 S1=0,S0=1 时,进行右移; S1=1,S0=0 时, 进行左移; 十六位计数器 74LS161 可以从 0000 到 1111 进行计数. 利用十六位计数器 74LS161 的功能实现自动循环.四、主要元件1.数字电路实验箱 1 台2.74LS161 芯片 1 片3.74LS194 芯片 2 片4.导线若干五、仿真过程及结果新建工程及文件，分别添加设计程序及测试程序，进行编译及纠错，编译通过后运行程序仿真进行调试得出结果。
8路循环彩灯课程设计
8路循环彩灯课程设计一、课程目标知识目标：1. 学生能理解并掌握8路循环彩灯的基本电路原理和编程方法。
2. 学生能够运用所学知识，设计并实现具有创意的8路循环彩灯效果。
3. 学生了解彩灯在现实生活中的应用，如装饰、广告等，并理解其背后的技术原理。
技能目标：1. 学生能够独立完成8路循环彩灯电路的搭建和调试。
2. 学生能够运用编程软件编写并优化8路循环彩灯的程序，实现不同灯光效果。
3. 学生具备团队协作能力，共同完成课程任务，并能够进行有效的沟通与交流。
情感态度价值观目标：1. 学生培养对电子技术和编程的兴趣，激发学习热情，形成自主学习的能力。
2. 学生通过动手实践，体验创新与创造的乐趣，增强自信心和成就感。
3. 学生能够关注生活中的技术应用，认识到科技对生活的改变，培养社会责任感和创新精神。
分析课程性质、学生特点和教学要求：本课程为电子技术和编程实践课程，适用于八年级学生。
学生在前期的学习过程中，已经掌握了基本的电路原理和编程知识。
本课程旨在巩固和提高学生的实践操作能力，培养学生的创新思维和团队协作能力。
课程目标具体、可衡量，便于教学设计和评估。
通过本课程的学习，学生能够将理论知识与实践相结合，达到预期的学习成果。
同时，课程注重培养学生的情感态度价值观，使学生在学习过程中形成积极的学习态度和价值观。
二、教学内容1. 电路原理回顾：电阻、电容、二极管等基础元件的作用；电路图识读及分析。
教材章节：第二章《基本电路元件》2. 8路循环彩灯电路设计：介绍8路循环彩灯电路的组成、工作原理及搭建方法。
教材章节：第三章《数字电路基础》3. 编程软件操作：学习并掌握编程软件的使用，编写8路循环彩灯控制程序。
教材章节：第五章《编程基础与技巧》4. 程序优化与调试：对编写好的程序进行优化和调试，实现不同的灯光效果。
教材章节：第六章《程序调试与优化》5. 创意彩灯设计：运用所学知识，进行创意彩灯设计，实现个性化彩灯效果。
彩灯控制电路设计
总成绩：一、设计任务彩灯控制电路设计二、设计条件本设计基于学校实验室的环境，根据实验室提供的实验条件来设计完成任务。
实验室为该设计提供的仪器设备和主要元器件如下：直流稳压电源一台双踪示波器一台函数信号发生器一台数字万用表一只EEL-69模拟、数字电子技术实验箱一台“集成运算放大器应用”实验板一块移位寄存器74LS194、与非门74LS00、74LS20、同步加法计数器74LS161、555定时器、电阻、电容、导线若干三、设计要求本设计要求利用移位寄存器74LS194为核心元件设计一个八路彩灯循环系统，要求彩灯显示以下花型：花型Ⅰ—8路彩灯由中间到两边对称地依次点亮，全亮后仍由中间向两边依次熄灭。
花型Ⅱ—8路彩灯分成两半，从左自右顺次点亮，再顺次熄灭。
要求利用一个开关实现花型Ⅰ和花型Ⅱ的切换。
要求利用555时基电路和计数器74LS161设计秒脉冲发生器做为时序脉冲。
四、设计内容1.电路原理图（含管脚接线）607811BU37416113456210791413121115C L RA B C DCLK ENT ENP LOAD QA QB QC QD RCO 0D0C110uX1555D 12345678G N DTRIGGEROUTPUT RESET CONTROL THRESHOLD DISCHARGEV C C400U6A742061245C U27419410923456151311147121S1S0SR AB CD QA QC CLK QB SLQD C L R30U17419410923456151311147121S1S0SR AB CD QA QC CLK QB SLQD C L R2C20.01uV15Vdc1R11kCLK0R271.635kH I0VL OA SwitchU4A7400123501. 计算与仿真分析花型-Ⅰ花型-Ⅱ2. 元器件清单直流稳压电源一台数字万用表一只EEL-69模拟、数字电子技术实验箱一台移位寄存器74LS194、与非门74LS00、74LS20、同步加法计数器74LS161、555定时器、电阻、电容、导线若干3.调试流程先调试由555时基电路和计数器74LS161构成的秒脉冲发生器，产生1Hz 的时钟信号，其中电阻R2接可变电阻，根据实际输出改变为合适值。
8路循环彩灯课程设计
8路循环彩灯课程设计一、课程目标知识目标：1. 学生理解并掌握8路循环彩灯的基本原理，包括电路组成、循环控制方式等；2. 学生能够运用所学知识，设计并搭建简单的8路循环彩灯电路；3. 学生了解并掌握8路循环彩灯程序编写的基本方法，能够实现基本的灯光控制效果。
技能目标：1. 学生培养动手操作能力，能够独立完成电路搭建和程序编写；2. 学生提高问题解决能力，能够分析并解决8路循环彩灯在运行过程中遇到的问题；3. 学生培养团队协作能力，能够在小组合作中发挥积极作用，共同完成项目任务。
情感态度价值观目标：1. 学生培养对电子制作的兴趣和热情，激发创新意识；2. 学生树立安全意识，遵循实验操作规程，确保实验过程安全；3. 学生培养环保意识，注重废弃物的分类处理和回收利用；4. 学生通过小组合作，培养沟通、分享和尊重他人的品质。
课程性质：本课程属于电子制作实践课程，注重理论联系实际，提高学生的动手能力和创新能力。
学生特点：本课程针对的学生群体为具有一定电子知识基础和编程能力的学生，他们对新鲜事物充满好奇，喜欢动手实践。
教学要求：教师在教学过程中应注重启发式教学，引导学生主动探索、思考问题，同时关注学生的个别差异，给予个性化指导。
在教学评估中，关注学生的知识掌握、技能提升和情感态度价值观的培养。
通过分解课程目标为具体学习成果，为后续教学设计和评估提供依据。
，正文直接输出以下内容：一、课程目标知识目标：1. 掌握8路循环彩灯的基本电路原理及电路搭建方法；2. 学习并理解循环控制程序编写技巧，实现8路彩灯的循环点亮与熄灭；3. 了解电子元件的功能及其在8路循环彩灯中的应用。
技能目标：1. 能够独立完成8路循环彩灯的电路搭建和程序编写；2. 学会使用调试工具，解决电路及程序中可能出现的问题；3. 培养团队合作能力，与小组成员共同完成项目任务。
情感态度价值观目标：1. 培养对电子制作的兴趣，激发创新思维和动手实践欲望；2. 树立安全意识，遵守实验操作规程，确保实验过程安全可靠；3. 增强环保意识，养成废弃物品分类处理的好习惯；4. 学会沟通与分享，尊重他人意见，培养团队协作精神。
八路流水灯循环点亮
黄山学院专业姓名班级学号指导老师八路循环彩灯控制电路一、 设计要求（1）设计一组8路循环彩灯控制电路，发光二极管的亮度要明显可见。
（2）、点亮要有一定的规律，即按顺序点亮。
（3）、元件、芯片的摆放要合理。
（4）、布线要紧密、尽量短（5）用protuse 仿真，1 题目分析：八路彩灯循环点亮电路功能描述：八只彩灯按顺序轮流点亮，首先点亮第一盏灯，在第一盏灯熄灭之后，点亮第二盏灯，在第二盏灯熄灭之后，再去点亮第三盏灯，依次类推，直到点亮第八盏灯，看上去的效果就像亮点从第一盏灯依次流向第八盏灯，然后又点亮第一盏灯，反复循环这一过程。
2 整体构思：彩灯的控制是用数字集成电路的构成来实现的,用彩灯（LED 发光二极管）构成一个发光矩阵。
主要用计数器和译码器等来实现，其特点是用发光二极管显示，构成具有循环功能的彩灯控制电路。
将振荡器的振荡脉冲进行计数，计数器的输出作为译码器的地址输入，经译码器控制各路彩灯依次发亮。
用框图表示如下。
3 具体实现： （1）、根据题目要求，找到可能完成此功能的芯片。
一共有八只灯所以要用74LS138 3线－8线译码器74LS161十进制上升沿计数器。
（2）、确定芯片后，完成电路图。
（3）、根据题目要求，要实现八只灯按顺序点亮电路就要用到74LS138 3线－8线译码器和74LS161具有异步清零、同步置数、可以保持状态不变的十进制上升沿计数器。
以及发光二极管、电阻、导线、电平开关和万用版。
（4）、按照电路图连接线路，检查是否连接正确 。
（5）、检查功能实现，如果不能进行调试、修改。
二、单元电路设计参考1、振荡器设计：用集成555电路构成多谐振荡器。
电路如下图所示。
振荡器计数器 译码器 8路彩灯 → → →U 0的周期： 2、计数器的选用：选四位二进制同步加/减计数器74LS161。
其引脚功能图如下所示。
其真值表如下：)C 2R 0.7(R T 21+=三、设计原理电路四、材料清单：五、protuse仿真部分截图图：六、心得体会：实验之前必须认真阅读有关方面的知识，在心中要有一个大概的模型或过程。
