彩灯控制器电路图大全

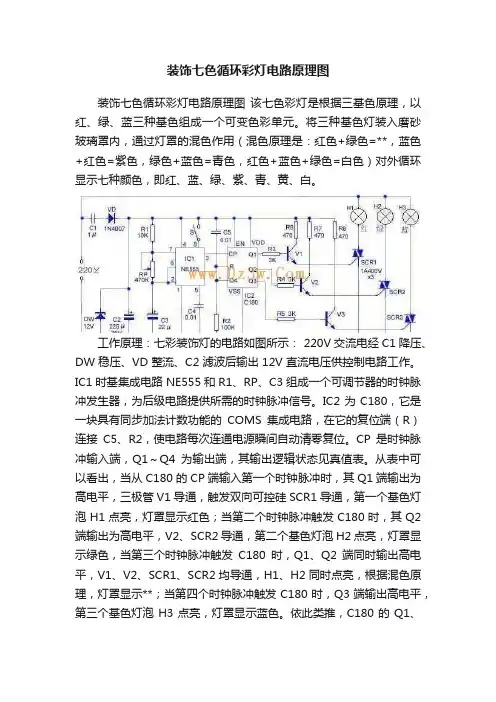

装饰七色循环彩灯电路原理图
装饰七色循环彩灯电路原理图装饰七色循环彩灯电路原理图该七色彩灯是根据三基色原理，以红、绿、蓝三种基色组成一个可变色彩单元。
将三种基色灯装入磨砂玻璃罩内，通过灯罩的混色作用（混色原理是：红色+绿色=**，蓝色+红色=紫色，绿色+蓝色=青色，红色+蓝色+绿色=白色）对外循环显示七种颜色，即红、蓝、绿、紫、青、黄、白。
工作原理：七彩装饰灯的电路如图所示： 220V交流电经C1降压、DW稳压、VD整流、C2滤波后输出12V直流电压供控制电路工作。
IC1时基集成电路NE555和R1、RP、C3组成一个可调节器的时钟脉冲发生器，为后级电路提供所需的时钟脉冲信号。
IC2为C180，它是一块具有同步加法计数功能的COMS集成电路，在它的复位端（R）连接C5、R2，使电路每次连通电源瞬间自动清零复位。
CP是时钟脉冲输入端，Q1～Q4为输出端，其输出逻辑状态见真值表。
从表中可以看出，当从C180的CP端输入第一个时钟脉冲时，其Q1端输出为高电平，三极管V1导通，触发双向可控硅SCR1导通，第一个基色灯泡H1点亮，灯罩显示红色；当第二个时钟脉冲触发C180时，其Q2端输出为高电平，V2、SCR2导通，第二个基色灯泡H2点亮，灯罩显示绿色，当第三个时钟脉冲触发C180时，Q1、Q2端同时输出高电平，V1、V2、SCR1、SCR2均导通，H1、H2同时点亮，根据混色原理，灯罩显示**；当第四个时钟脉冲触发C180时，Q3端输出高电平，第三个基色灯泡H3点亮，灯罩显示蓝色。
依此类推，C180的Q1、Q2、Q3端输出组成7种逻辑状态，可使三基色灯H1、H2、H3的混色有7种颜色，因而灯罩可以显示出7种彩色灯光。
当第8个时钟脉冲触发C180时，Q4输出高电平，C180复位，电路又开始循环上述过程。
S为定色开关，若需要固定哪种颜色时，断开开关S即可。
元件选择与安装：RP选择470K电位器，它可调节该灯色彩循环速率。
C1选用耐压值400V金属膜纸介质无极性电容器。

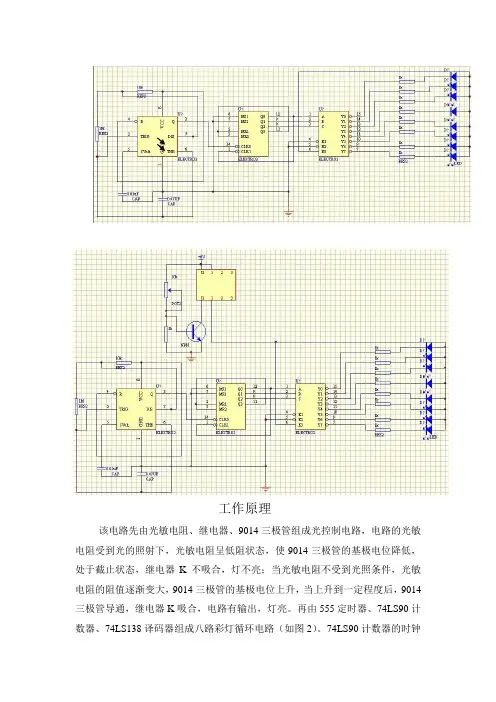

八路循环彩灯电路原理图
工作原理
该电路先由光敏电阻、继电器、9014三极管组成光控制电路，电路的光敏电阻受到光的照射下，光敏电阻呈低阻状态，使9014三极管的基极电位降低，处于截止状态，继电器K不吸合，灯不亮；当光敏电阻不受到光照条件，光敏电阻的阻值逐渐变大，9014三极管的基极电位上升，当上升到一定程度后，9014三极管导通，继电器K吸合，电路有输出，灯亮。
再由555定时器、74LS90计数器、74LS138译码器组成八路彩灯循环电路（如图2）。
74LS90计数器的时钟
由555震荡电路提供，改变555的震荡频率可改变计数器的计数快慢，即可控制彩灯的闪烁快慢，计数器输出信号输入至138译码器，由138译码，根据计数器输出不同的计数结果，即可控制138译码器译码得到8种不同的输出信号，决定控制彩灯的循环变化。
显然，不同的计数器与译码器电路，得到的是不同的彩灯循环控制结果。
若译码器不变，在计数器的控制端输入不同的控制信号，进行不同的计数，则在输出端可见不同的彩灯循环输出。
数字集成电路10路彩灯控制器
工程设计——数字集成电路10路彩灯控制器专业：自动化学号：姓名：指导老师：完成时间：2012年12月摘要工程设计是指对工程项目的建设提供有技术依据的设计文件和图纸的整个活动过程，是建设项目中的重要环节,是建设项目进行整体规划、体现具体实施意图的重要过程,是科学技术转化为生产力的纽带 ,是处理技术与经济关系的关键性环节。
工程设计是否经济合理,对工程建设项目造价的确定与控制具有十分重要的意义。
彩灯技术已广泛得在霓虹灯、广告彩灯、汽车车灯等领域中应用。
本设计通过对10路彩灯的设计，训练对电气、单片机、电子技术等内容的应用能力，掌握对电子产品设计的流程以及各种要求。
课程设计主要培养学生综合运用所学的知识与技能分析与解决问题的能力，并巩固和扩大学生的课堂知识。
通过课程设计学会查阅、使用各种专业资料和网上资源，并以严肃认真、深入研究的工作作风完成设计任务，逐步向工程技术员转变,培养毕业生独立完成任务的能力，体现和检验综合设计能力，大力提高毕业生的技术水平，培养新一代既有理论、又有动手能力的实用性人才，以适应国际建设和发展的需要。
了解彩灯线路的基本理论，掌握分析方法对能够熟练地进行彩灯应用电路的设计与制作是十分必要和重要的。
本课题介绍一个用CD4017数字集成电路制作而成的10路彩灯控制器。
以CD4017芯片为设计的核心元器件，结合NE555时基集成电路和晶闸管，组成控制电路，从而实现对10路彩灯进行控制。
10路彩灯可以根据需要调整其形状，可形成多种不同的图案，以满足不同的需要。
该彩灯控制系统除用于高楼大厦室外点缀外，还可用于家庭、大酒店和娱乐场所等的室内装潢。
目录第1章电路总体设计 (1)1.1电路设计原理 (1)1.2设计要求 (1)1.3 电路的总体组成 (1)第2章各部分电路设计 (2)2.1 时钟脉冲发生器 (2)2.1.1 NE555芯片介绍 (2)2.1.2 NE555芯片引脚介绍 (3)2.2 时需分配器 (4)2.2.1 CD4017芯片介绍 (4)2.2.2 CD4017芯片引脚介绍 (4)2.2.3 CD4017工作时序图 (5)2.3 显示与驱动 (5)2.3.1 驱动模块与晶闸管 (5)2.3.2 显示电路设计 (6)2.4 彩灯控制电路设计图 (6)2.5 元器件选择 (7)第3章结论 (7)参考文献 (8)附录数字集成电路10路彩灯控制器设计图 (9)第1章电路总体设计1.1电路设计原理数字集成电路10路彩灯控制器以NE555和CD4017为核心器件，电路由时钟脉冲发生器、时序分配器、驱动及电源等几个部分电路组成。
基于555电路的彩灯循环发光控制器的设计
基于555电路的彩灯循环发光控制器的设计基于555电路的毕业设计毕业设计任务书专业通信技术年级2XXX级班级一班姓名XXX 学号2XXX0207044xxxx 教务处编印毕业设计指导须知一、毕业设计是高职教学过程中一个十分重要的环节。
是锻炼学生运用所学知识正确分析和解决实际问题的一个重要方面，也是高职培养应用型专门人才的要求。
二、导教师应为具有讲师以上或相应职称的有关专业人员，且专业对口（指所指导专业应同所聘教师专业职称相一致）。
经系、教务处审查同意后，才能指导学生的毕业设计。
三、学生应以严肃认真，实事求是的态度完成设计。
要独立思考，自己动手，不得抄袭或找人代笔。
四、毕业设计选题要符合专业培养目标的要求。
论文（任务书）写作要做到论点明确、论据充分，论理透彻，语言准确恰当，书面整洁、字迹工整，图纸应清晰、工整，符合设计要求，符合国家有关标准和部颁标准。
字数、图纸数量符合有关要求。
并在规定的时间内完成。
五、答辩过程中学生要严认真，文明礼貌，谦虚谨慎，认真回答答辩主持人，委员等提出的问题。
六、填报有关表格时，应按项目要求逐项填实、填全、填清。
答辩情况记录彩灯循环发光控制器摘 要本实验设计中555彩灯控制器可用于对霓虹灯或彩灯及节日字灯的控制，555节日彩灯控制器电路由555 电路和十进制计数器CD40I7 组成，其中555 电路用来产生移位控制脉冲， CD40I7 用来对控制脉冲实现移位，传递出的触发信号脉冲驱动彩灯作循环流动。
4 个输出端按照一定的时间间隔，以1H →2H → 3H →4H 的顺序循环流动，第4个输出端熄灭后停歇2倍于两灯间的停歇时间后重新进入下一循环。
关键词：循环发光控制器 NE555集成时基电路目录第一章前言 (1)第二章循环发光控制器系统硬件介绍 (2)2.1 电路构成原理图 (2)2.2实验元器件构成及功能分析 (4)第三章循环发光控制器电路工作原理分析 (14)第四章循环发光控制器电路模块化分析及调试 (15)4.1 交流降压整流滤波电路 (15)4.2 无稳态多谐振荡器电路 (19)4.3 顺序脉冲发生电路/时序控制电路 (20)第五章循环发光控制器的焊接与调试 (21)5.1 基于面包板的插装 (21)5.2 组装成品焊接 (21)5.3 电路的调试 (21)第六章结束语 (22)6.1论文总结 (22)6.2工作展望 (22)参考文献 (23)致谢 (24)第一章前言19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。
彩灯控制器.
第1章课题构思用集成电路设计一台彩灯控制器。
用计数器和译码器设计制作一个双色三循环方式彩灯控制器。
(1)控制器有8路输出，每路用双色发光二极管指示。
(2)控制器有3种循环方式：方式A：单绿左移一单绿右移一单红左移一单红右移；方式B：单绿左移一全熄延时伴声音；方式C：单红右移一四灯红闪、四灯绿闪延时。
(3)由单刀三掷开关控制3种方式，每种方式用单色发光二极管指示。
(4)相邻两灯点亮时间约在0.2～0.6s间可调，延时时间约在1～6s间可调。
(5)要求用10V电源设计。
第2章设计方案及选用方案一：采用16个限流电阻。
方案二：采用8个限流电阻。
方案三：采用一个限流电阻。
方案比较：采用16个限流电阻时，各元器件均能很好的承受电路中的电流，不会超过额定电流范围，比较安全。
但是器件的数量过多，显的电路过于复杂，所以不予采用。
采用8个限流电阻时，每个电阻流过的电流一般为20～30mA。
一般发光二极管的极限电流为20～30mA，压降为2V，电流取为10～15mA以保证有足够的亮度，而且不会损坏发光二极管。
而采用1个限流电阻时，其中流过的电流会达到20ⅹ16=320mA，显然电流比较大，电阻会出现过热的现象。
综上所知选择采用8个限流电阻的电路更为合理。
第3章设计原理框图设计任务中所要求的3种循环方式并不复杂，用中小规模集成电路就能实现，因此，本课题选用中小规模集成电路来设计，以提高学生综合运用数字电路的能力。
本控制器应由方式选择、计数器、译码器、LED显示电路、振荡器、控制电路、延时电路、蜂呜器等组成，其框图如图2.1所示。
图2.1 双色三循环方式彩灯控制器框图第4章核心器件介绍本控制器的核心元器件为计数器和译码器，分别采用CMOS中规模集成电路CC4516和CC4514。
CC4516为16脚双列直插的中规模集成可预置数的4位二进制加／减计数器(单时钟)，其引脚如图6.35示。
CC4516有5种功能：置数、清零、不计数、加计数、减计数，具体功能如表6-2所示。

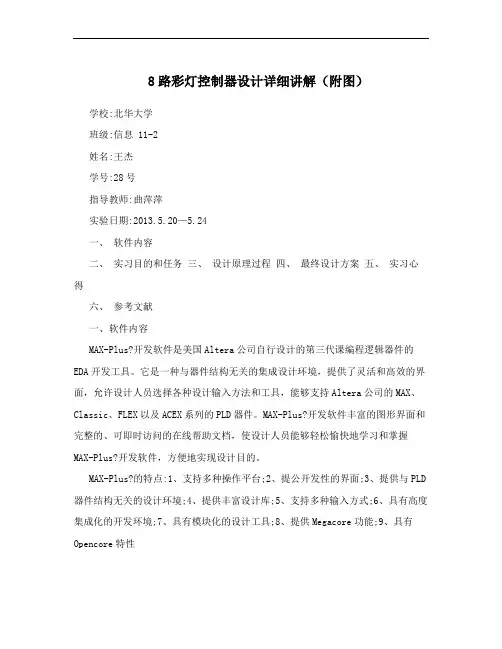

8路彩灯控制器设计详细讲解(附图)
8路彩灯控制器设计详细讲解（附图）学校:北华大学班级:信息 11-2姓名:王杰学号:28号指导教师:曲萍萍实验日期:2013.5.20—5.24一、软件内容二、实习目的和任务三、设计原理过程四、最终设计方案五、实习心得六、参考文献一、软件内容MAX-Plus?开发软件是美国Altera公司自行设计的第三代课编程逻辑器件的EDA开发工具。
它是一种与器件结构无关的集成设计环境，提供了灵活和高效的界面，允许设计人员选择各种设计输入方法和工具，能够支持Altera公司的MAX、Classic、FLEX以及ACEX系列的PLD器件。
MAX-Plus?开发软件丰富的图形界面和完整的、可即时访问的在线帮助文档，使设计人员能够轻松愉快地学习和掌握MAX-Plus?开发软件，方便地实现设计目的。
MAX-Plus?的特点:1、支持多种操作平台;2、提公开发性的界面;3、提供与PLD 器件结构无关的设计环境;4、提供丰富设计库;5、支持多种输入方式;6、具有高度集成化的开发环境;7、具有模块化的设计工具;8、提供Megacore功能;9、具有Opencore特性MAX-Plus?的主要功能:1、支持PLD器件;2、支持的设计输入方式;3、提供设计编译;4、提供设计验证;5、提供器件的编程和配置MAX-Plus?的设计流程:1、设计输入;2、设计检查;3、设计便衣;4、设计仿真;5、器件编程;6、测试验证;7、修改设计。
二、实习目的和任务实习目的:1、进一步掌握数字电路课程所学的理论知识。
2、熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3、了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4、培养认真严谨的工作作风和实事求是的工作态度。
5、数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
实习任务:设计一个能实现8路彩灯循环显示的彩灯控制器。
具体要求如下:1、8路彩灯的循环花型如下表所示;2、节拍变化的时间为0.5s和0.25s，两种节拍交替运行;3、三种花型要求自动循环显示移存器输出状态编码表节拍序号花型1 花型2 花型3 1 00000000 00000000 00000000 2 10000000 00011000 10001000 3 11000000 00111100 11001100 4 11100000 01111110 11101110 5 11110000 11111111 11111111 6 11111000 11100111 01110111 7 11111100 11000011 00110011 8 11111110 10000001 00010001 9 11111111 10 11111110 11 11111100 12 1111100013 1111000014 1110000015 1100000016 10000000三、设计原理过程(1)总体方案的设计; 在方案一的基础上将整体电路分为四块。
数电课程设计-循环彩灯控制器
资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载数电课程设计-循环彩灯控制器地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容循环彩灯设计要求及思路设计1.1 设计要求(1)共有红、绿、黄3色彩灯各9个，要求安一定顺序和时间关系运行。
(2)动作要求：先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次，然后，全部红灯亮5S，再黄灯，后绿灯，各一次。
以此循环。
(3)对各组灯的控制，要求有驱动电路。
(4)对跑动电路，可以每3个一组，交叉安装，分别点亮每一组，利用视觉暂停，达到跑动的效果。
1.2 设计思路提供的元件有4017——十进制计数器，555定时器。
3个一组红、黄，绿灯依次0.5s跑动循环电路9个一组红、黄，绿灯各持续亮5s跑动图1.1根据此框架图设的实现方案该任务要求：先红灯，后绿灯，再黄灯，分别按0.5S的速度跑动一次，然后，全部红灯亮5S，再黄灯，后绿灯，各一次。
以此循环。
根据此要求电路总体上可以分为三部分：一部分电路为控制0.5s的跑动。
一部分电路为控制5s 的跑动。
一部分电路为实现这两种跑动的循环。
因些可以选用一个555多谐振荡器（周期为0.5秒，然后使用4017实现十分频，使周期为5秒）用来控制跑动的速度，再选两个4017芯片，因为4017芯片在正常工作下，连续送入时钟脉冲时，其十个输出端会依次输出高电平。
这样可以用一个4017芯片点亮0.5s的跑动，用一个4017芯片来点亮5s的跑动。
因为在两个周期恰好为10倍关心，故5s周期的4017的Q0端口可以实现控制0.5s周期的4017的开通与关闭，选用一个9014NPN改装成非门从而来实现循环功能，即用9014来控制4017芯片的开通和关闭，最后加上复位电路即可实现实验目的。
彩灯控制器电路图大全
彩灯控制器电路图大全彩灯控制器电路由电源电路和彩灯控制电路组成，如图1-151所示。
电源电路由整流二极管VDl-VD4、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
彩灯控制电路由计数器集成电路IC、电阻器肛-R13、电容器C2、可变电阻器RP、晶闸管VTl-VTlO和彩灯HLl-HLlO组成。
为简化电路，图中IC的Q7-QlO端、Q12、Q13端(该集成电路无Ql-Q3和Qll端)和电阻器R7-Rl2、晶闸管VT4-VT9、彩灯HL4-HL9本画出。
交流220V电压经VDl,VD4整流、Rl限流降压、VS稳压彩灯控制器电路由电源电路和彩灯控制电路组成，如图1-151所示。
电源电路由整流二极管VDl-VD4、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
彩灯控制电路由计数器集成电路IC、电阻器肛-R13、电容器C2、可变电阻器RP、晶闸管VTl-VTlO和彩灯HLl-HLlO组成。
为简化电路，图中IC的Q7-QlO 端、Q12、Q13端(该集成电路无Ql-Q3和Qll端)和电阻器R7-Rl2、晶闸管VT4-VT9、彩灯HL4-HL9本画出。
交流220V电压经VDl,VD4整流、Rl限流降压、VS稳压及Cl滤波后，为IC 提供6.8V直流工作电源。
RP、R2、R3、C2和IC的9-11脚内电路组成多谐振荡器。
在接通电源后，多谐振荡器即振荡工作，IC对多谐振荡器产生的振荡信号进行分频计数后，从IC的Q4-QlO端和Q12-Q14端输出变化的控制电平，使VTl-VTlO间歇导通，彩灯HLl-HLlO按不同的频率闪烁发光 (HLl的闪烁频率最高，HLlO的闪烁频率最低)。
调节RP的阻值，可改变彩灯闪烁的频率。
元器件选择Rl选用1/2W金属膜电阻器;R2-R13均选用1/4W金属膜电阻器。
Cl选用耐压值为16V的铝电解电容器;C2选用独石电容器或CBB电容器。
RP选用有机实心可变电阻器。
VDl-VD4选用1N4004或1N4007型硅整流二极管。
8路彩灯控制器设计详细讲解(附图)
8路彩灯控制器设计详细讲解（附图）学校:北华大学班级:信息 11-2姓名:王杰学号:28号指导教师:曲萍萍实验日期:2013.5.20—5.24一、软件内容二、实习目的和任务三、设计原理过程四、最终设计方案五、实习心得六、参考文献一、软件内容MAX-Plus?开发软件是美国Altera公司自行设计的第三代课编程逻辑器件的EDA开发工具。
它是一种与器件结构无关的集成设计环境，提供了灵活和高效的界面，允许设计人员选择各种设计输入方法和工具，能够支持Altera公司的MAX、Classic、FLEX以及ACEX系列的PLD器件。
MAX-Plus?开发软件丰富的图形界面和完整的、可即时访问的在线帮助文档，使设计人员能够轻松愉快地学习和掌握MAX-Plus?开发软件，方便地实现设计目的。
MAX-Plus?的特点:1、支持多种操作平台;2、提公开发性的界面;3、提供与PLD 器件结构无关的设计环境;4、提供丰富设计库;5、支持多种输入方式;6、具有高度集成化的开发环境;7、具有模块化的设计工具;8、提供Megacore功能;9、具有Opencore特性MAX-Plus?的主要功能:1、支持PLD器件;2、支持的设计输入方式;3、提供设计编译;4、提供设计验证;5、提供器件的编程和配置MAX-Plus?的设计流程:1、设计输入;2、设计检查;3、设计便衣;4、设计仿真;5、器件编程;6、测试验证;7、修改设计。
二、实习目的和任务实习目的:1、进一步掌握数字电路课程所学的理论知识。
2、熟悉几种常用集成数字芯片的功能和应用，并掌握其工作原理，进一步学会使用其进行电路设计。
3、了解数字系统设计的基本思想和方法，学会科学分析和解决问题。
4、培养认真严谨的工作作风和实事求是的工作态度。
5、数点课程实验是大学中为我们提供的唯一一次动手实践的机会，增强动手实践的能力。
实习任务:设计一个能实现8路彩灯循环显示的彩灯控制器。
具体要求如下:1、8路彩灯的循环花型如下表所示;2、节拍变化的时间为0.5s和0.25s，两种节拍交替运行;3、三种花型要求自动循环显示移存器输出状态编码表节拍序号花型1 花型2 花型3 1 00000000 00000000 00000000 2 10000000 00011000 10001000 3 11000000 00111100 11001100 4 11100000 01111110 11101110 5 11110000 11111111 11111111 6 11111000 11100111 01110111 7 11111100 11000011 00110011 8 11111110 10000001 00010001 9 11111111 10 11111110 11 11111100 12 1111100013 1111000014 1110000015 1100000016 10000000三、设计原理过程(1)总体方案的设计; 在方案一的基础上将整体电路分为四块。
四色循环彩灯控制器汇总
四色循环彩灯控制器本设计共用了六块芯片实现了循环彩灯的功能. 通过外接一个5V 的直流电源，减少变压整流步骤，简化了电源。
以计数器和位移寄存器作为核心器件,采用几个基本的数字集成的74系列( 74LS93,74LS153,555 )芯片来完成所需要的数字逻辑显示功能。
用555 定时器，产生振荡信号，为计数器和位移寄存器提供工作脉冲；用D触发器自动控制彩灯的花样作为控制电路；用了双色发光二极管作为显示电路，发出发红色和绿色两色光，这也是本电路的特点。
第一章、设计任务和要求(一)用数字集成器设计一款多路循环彩灯控制器，其中彩灯用发光二极管模拟(二)彩灯控制器，能控制8路彩灯完成 4 种花样的循环变换：1) 彩灯一亮一灭，从左向右移动；2) 彩灯两亮两灭，从左向右移动；3) 彩灯4 亮4灭，从左向右移动；4) 各路彩灯从左向右逐路全部点亮后，又从右向左逐路熄灭第二章、所用元件清单74LS93N （四位二进制加法计数器）1 个；74HC164N （单向移位寄存器）1 个；74HC153 （双 4 选 1 数据选择器） 1 个；74LS74 （双 D 触发器）1个；双色发光二极管8 个；NPN 型三极管（9013）8 个555 定时器2 个；0.01卩涤纶电容2个；0.1卩电解电容2 个;1k Q电阻8个；510 Q电阻8个；30k Q电阻2个；2M Q电阻1个；1M Q电阻1个；2 M （粗调）电位器1 个1M （粗调）电位器1 个万能板 1 个；万用表 1 个；导线若干条；方案设计与单元设计近年来，由于中，大规模集成电路的迅速发展，使得数字逻辑电路的设计发 生了根本性的变化。
在设计中更多的使用中。
大规模集成电路，不仅可以减少电 路组件的数目，使电路简捷，而且能提高电路的可靠性，降低成本。
因此，双色 三循环方式彩灯控制器总体方案设计如下：1. 据总的功能和技术要求，把复杂的逻辑系统分解成若干个单元系统， 单元的数 目不宜太多，每个单元也不能太复杂，以方便检修。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
彩灯控制器电路图大全收录时间：2010-04-09 17:08:58 来源:未知作者:pic366 【大中小】点击：639电路工作原理该彩灯控制器电路由电源电路、彩灯驱动控制电路和音频功率放大电路组成，如图1-150所示。
电源电路由电阻器Rl-R3、电容器Cl-C3、稳压二极管VS和整流二极管VD2组成。
彩灯驱动控制电路由集成电路IC、电阻器R4、电容器C4-C6、控制按钮S、二极管VDl、晶闸管VTl-VL4和彩灯HLl-H帖组成。
音频功率放大电路由晶体管VI、V2、可变电阻器RP、电容器C7和扬声器BL组成。
交流220V电压经Rl和Cl限流降压、VS稳压、VD2整流及C2、R3、C3滤波后，为IC 提供4.7V直流工作电压。
IC通电工作后，其13-16脚(L1-L4端)输出变化的触发控制信号，通过控制VT1-VT4的工作状态来控制HLl-H饵的闪光效果。
IC的4、5脚输出的音频信号经Vl、V2放大后，驱动BL发出音乐声。
S为灯光模式选择按钮，每按动一次S，即可改变一种灯光模式。
元器件选择Rl选用lW金属膜电阻器;R2和R3选用1/2W金属膜电阻器或碳膜电阻器;R4选用l/4W 碳膜电阻器。
RP选用合成膜可变电阻器。
Cl选用耐压值为630V的CBB电容器;C2-C7均选用耐压值为l6V的铝电解电容器。
VDl选用lN5406型硅整流二极管;VD2选用1N4007型硅整流二极管。
VS选用lW、4.7V的硅稳压二极管。
VTl-VW均选用600V、lA的晶闸管，例如MCRlO0-8等型号。
若每路彩灯的功率大于100W，则应选用电流容量大一些的晶闸管。
Vl选用S8050型硅NPN晶体管;V2选用S8550型硅PNP晶体管。
BL选用0.5W、8Ω的电动式扬声器。
S选用小型动合按钮。
本例介绍的彩灯控制器，采用SH-818型专用彩灯控制集成电路(内储25首乐曲)，能驱动4路彩灯，使之随音乐的节拍闪烁发光，并可变换多种灯光花样。
电路工作原理该彩灯控制器电路由电源电路、彩灯驱动控制电路和音频功率放大电路组成，如图1-149所示。
电源电路由电阻器Rl、R2、电容器Cl、C2、稳压二极管VS和整流二极管VD2组成。
彩灯驱动控制电路由集成电路IC(SH-818)、电阻器R3、二极管VDl、电容器C3、C4、晶闸管VTl-VW、控制按钮Sl、S2和彩灯HLl-HL4组成。
音频功率放大电路由晶体管Vl-V3、电阻器R4-R6、电容器C5、C6和扬声器BL组成。
交流220V电压经Rl和Cl限流降压、VS稳压、VD2整流及C2滤波后，为lC和音频功率放大电路提供4.5-4.7V直流工作电压。
IC通电工作后，其7脚(音频信号输出端)输出的音频信号经音频功率放大电路放大后，驱动BL奏出乐曲声。
IC的10-13脚(Ll-l4端)输出与音频信号同步变化的触发控制信号，通过控制VTl-VT4的工作状态来控制HLl-Hl4的闪光效果。
S1为灯光模式选择按钮，按动一下S1，可变换一种灯光模式;连续按动S1，可使7种灯光模式循环变换。
S2为音量控制按钮，连续按动S2，可使BL的音量按"高→中→低→无→高……"循环变换。
改变C3和C4的容量，可以改变音质和音色。
元器件选择Cl选用耐压值为400V以上的CBB电容器;C2-C4和C6均选用耐压值为16V的铝电解电容器;C5选用独石电容器。
VDl和VD2均选用IN4007型硅整流二极管。
VS选用lW、4.5-4.7V的硅稳压二极管。
Vl选用S9013或S9014型硅NPN晶体管;V2和V3均选用S8050型硅NPN晶体管。
VTl-VT4均选用耐压值为400V以上的晶闸管，其电流容量应根据每路彩灯的总功率而定。
HLl-HL4可使用彩灯串或用多只小功率彩色灯泡并联。
BL选用0.5W、8Ω的电动式扬声器。
S1和S2均选用小型动合按钮本例介绍的彩灯控制器，采用SH-811专用彩灯控制集成电路(内存8首乐曲)，能驱动4路彩灯，使之随乐曲的节奏旋律变换各种灯光花样。
电路工作原理该彩灯控制器电路由电源电路、彩灯驱动控制电路和音频放大电路组成，如图1-148所示。
电源电路由降压电容器Cl、电阻器Rl、R2、稳压二极管VS、整流二极管VD2和滤波电容器C2、C3组成。
彩灯驱动控制电路由集成电路lC(SH8l1)、电阻器R3-R5、电容器Cl-C4、控制按钮S、二极管VDl、晶刊管VTl-VW和彩灯HLl-HM组成。
音频放大电路由晶体管Vl、V2、电阻器R6和扬声器BL组成。
交流220V电压经Cl降压、VS稳压、VD2整流及C2、R2、C3滤波后，为lC和音频放大电路提供5V直流电压。
IC通电工作后，其10-13脚(Ll-L4端)输出触发控制信号，通过控制VTl-VT4的工作状态来控制彩灯HLl-HL4的闪光效果。
同时，IC的9脚输出音乐电信号，该信号经Vl、V2放大后，驱动BL发出音乐声。
S为灯光效果及音量控制按钮，按动一下S，灯光效果及BL的音量就会变化一次。
元器件选择Cl选用耐压值为450V的CBB聚丙烯电容器;C2-C5均选用耐压值为16V的铝电解电容器;C6选用独石电容器。
VDl和VD2均选用1N4007型硅整流二极管。
VS选用1/2W、5.lV的硅稳压二极管，例如2CW53等型号。
Vl和V2均选用S9013型硅NPN晶体管。
VTl-VT4均选用耐压值为400V以上的晶闸管，其电流容量应根据每路彩灯的总功率而定。
IC选用SH-811型彩灯控制集成电路。
S选用动合按钮。
BL选用0.25W、8Ω的电动式扬声器。
本例介绍的彩灯控制器，采用SH-809多功能专用彩灯控制集成电路(内储8首乐曲)，能同时驱动4路彩灯、使之随乐曲自动变换16种灯光模式(包括左转跑动、右转跑动、逐灯点亮、依次熄灭、双灯流水移动、相邻两灯滚动、间隔双灯追逐、4灯同时闪烁、单灯依次跳动、单灯反向跳动、双灯移位闪烁、相邻双灯跳动追逐、双灯反向跳动河光、田隔双灯跳动闪光、4灯同时跳动和司隔双灯反向跳动)。
电路工作原理该彩灯控制器电路由电源电路和声、光驱动控制电路组成，如图1-147所示。
电源电路由整流二极管VDl-VD4、电阻器Rl、电容器Cl和稳压二极管VS组成。
声、光驱动控制电路由彩灯控制集成电路IC、电阻器R2、电容器C2、按钮S、晶闸管VTl-VT4、彩灯HLl-H饵和蜂鸣器HA组成。
交流220V电压由VDl-VD4整流、Rl限流降压、VS稳压及Cl滤波后，为IC提供4.5V直流工作电压。
IC通电工作后，其1-4脚(Ll-四端)输出触发控制信号，通过控制VTl-VW的工作状态来控制彩灯HLl-HM按需要变换各种灯光模式。
同时，IC内部音乐电路直接驱动HA发出乐曲声。
S为灯光闪烁方式选择与音量控制按钮，每按动一下S，灯光模式变换一次，HA的发声音量也变化一次。
元器件选择Rl选用lW金属膜电阻器;R2选用1/4W金属膜电阻器或碳膜电阻器。
Cl选用耐压值为lOV的铝电解电容器;C2选用独石电容器。
VDl-VD4均选用1N4007型硅整流二极管。
VS选用lW、4.5V的硅稳压二极管，例如1N4733等型号。
VTl-VT4均选用耐压值为400V以上的晶司管，其电流容量应根据每路彩灯的总功率而定(彩灯为100W时，晶闸管的电流容量应为lA;彩灯为500W时，晶闸管的电流容量应为6A)。
本例介绍的彩灯控制器，采用SH-808多功能专用彩灯控制集成电路，除具有跑动跳跃、追逐闪烁、波浪翻滚、渐亮渐暗变光等8种灯光模式外，还内储16首乐曲，可控制彩灯、使之按音乐的节拍闪烁。
电路工作原理该彩灯控制器电路由电源电路、彩灯驱动控制电路和音乐电路组成，如图1-146所示。
电源电路由整流二极管VDl-VD5、电阻器Rl、R2、电容器Cl、C2和稳压二极管VS 组成。
彩灯驱动控制电路由电阻器R4、R5、晶闸管VTl-V饵、电容器C3、彩灯HLl-HM、控制按钮S1、S2和控制集成电路IC组成。
音乐电路由电阻器R3、R6、晶体管V和压电式蜂鸣器HA组成。
交流220V电压经VDl-VD4整流后，一路直接加至HLl-H门上;另一路经VD5隔离、Rl和R2限流、Cl和C2滤波及VS稳压后，为IC提供5V直流工作电压。
交流电压还经R4限流降压后加至IC的l2脚，作为交流同步信号。
IC的8-11脚(TGl-TG4端)为触发控制信号输出端，各端输出的触发信号通过控制VTl-VW的工作状态来控制彩灯HLl-HL4的闪光模式。
IC的4脚(BZ端)为音乐信号输出端，该端输出的音乐电信号经V放大后，驱动HA 发出音乐声。
S1为灯光模式控制按钮，每按动一下S1，就变换一种灯光花样。
S2为音量控制/彩灯速度调整按钮，每按动一次Sl，HA的音量和彩灯闪烁的速度就变换一次。
元器件选择Rl和R2选用IW金属膜电阻器;R3-R6选用1/4W金属膜电阻器或碳膜电阻器。
Cl和C2均选用耐压值为lOV的铝电解电容器;C3选用独石电容器。
VDl-VD5均选用耐压值为1N4007型硅整流二极管。
VS选用lW、5V的硅稳压二极管，例如1N4733等型号。
V选用S9013型硅NPN晶体管。
VTl-VW均选用耐压值为400V以上的晶刊管，其电流容量应根据每路彩灯的功率而定。
IC选用SH书08型彩灯控制集成电路。
HA选用压电式蜂鸣器。
HLl-HM可选用彩灯串或使用小功率彩灯串、并联使用。
S1和S2均选用动合按钮。
本例介绍的彩灯控制器，采用SH-804或SH-805型彩灯专用控制集成电路。
SH-804和SH-805的外形封装、内部电路结构和应用电路均与SH-803相同，只是内部存储的控制程序和引脚功能有所差异。
SH-804具有波浪翻滚、渐亮渐暗、跑马、跳跃、顺流水、倒流水、星光闪烁和全亮等10种灯光循环变化方式和6种调光变光速度，各种方式自动循环变化，也可通过控制按钮来选择设定。
SH-805具有依次亮同时灭、星星闪烁与跑马式自动变化、4灯闪烁、二灯一组交替闪亮、逐灯点亮后群灯慢熄、全部点亮、倒流水与顺流水自动变换加波浪式前进或后退、星星闪烁、跳跃加倒流水和顺流水、跑动式前进或后退加星星闪烁、相邻两灯一亮一灭依次同前、各功能自动轮流变换共16种灯光花样，各种灯光模式可通过控制按钮来选择。
SH-804和SH-8d5的应用电路如图1-144和图1-145所示,各元器件的选择可参考SH-803应用部分。
本例介绍的彩灯控制器，采用SH-803彩灯控制集成电路，具有8种习光花样:即波浪翻滚;依次循环点亮;相邻两灯有一灯渐亮，一灯渐暗;星光闪烁，正、反向逐一点亮后闪烁两次;全亮后同时慢慢熄灭，然后又同时渐亮，再渐暗;滚动式闪烁，各灯依次快速闪烁3次;全部点亮;上述各种状态自动循环跳动。
