追逐式彩灯控制器电路图1

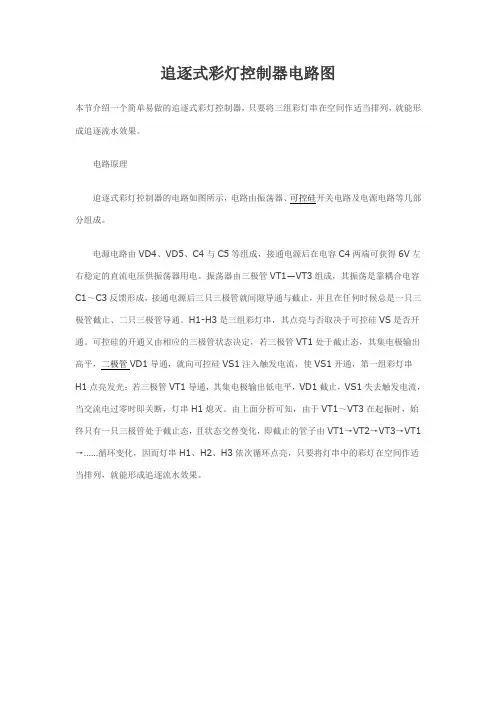

追逐式彩灯控制器电路图本节介绍一个简单易做的追逐式彩灯控制器，只要将三组彩灯串在空间作适当排列，就能形成追逐流水效果。
电路原理追逐式彩灯控制器的电路如图所示，电路由振荡器、可控硅开关电路及电源电路等几部分组成。
电源电路由VD4、VD5、C4与C5等组成，接通电源后在电容C4两端可获得6V左右稳定的直流电压供振荡器用电。
振荡器由三极管VT1—VT3组成，其振荡是靠耦合电容C1～C3反馈形成，接通电源后三只三极管就间隙导通与截止，并且在任何时候总是一只三极管截止、二只三极管导通。
H1-H3是三组彩灯串，其点亮与否取决于可控硅VS是否开通。
可控硅的开通又由相应的三极管状态决定，若三极管VT1处于截止态，其集电极输出高平，二极管VD1导通，就向可控硅VS1注入触发电流，使VS1开通，第一组彩灯串H1点亮发光；若三极管VT1导通，其集电极输出低电平，VD1截止，VS1失去触发电流，当交流电过零时即关断，灯串H1熄灭。
由上面分析可知，由于VT1～VT3在起振时，始终只有一只三极管处于截止态，且状态交替变化，即截止的管子由VT1→VT2→VT3→VT1→……循环变化，因而灯串H1、H2、H3依次循环点亮，只要将灯串中的彩灯在空间作适当排列，就能形成追逐流水效果。
元器件选择VT1～VT3均可采用9013型等硅NPN三极管，要求三只管子的特性尽可能一致，β值100左右。
VD1～VD3可用1N4148型硅开关二极管，VD4用1N4001型等硅整流二极管，VD5为5V、1／2W稳压二极管，如2CW54型等。
VS1-VS3用MCR100—8型等1A、600V小型塑封单向可控硅。
三组灯串H1～H3可用市售彩色电珠灯串，灯串若并联连接，应用220V、5W彩色灯泡并联，每组灯串的功率应控制在100W或100W以下。
R1～R6均采用RTX—1／8W型碳膜电阻器，C1-C4用CD11—25V电解电容器，C5要求采用CBB—400V型聚丙烯电容器。
彩灯控制器
七进制计数器®--Q0逻辑电路数字电路课程设计彩灯控制器的设计1设计要求设计一个彩灯控制器。
1•要求能控制红、黄、蓝、绿各色LED灯循环闪烁，并可变换闪烁图案。
2.彩灯白天不亮，夜晚自动亮。
2设计方案原理框图如图1所示1、控制红、黄、蓝、绿各色LED灯循环闪亮，则按照红一红黄一黄一黄蓝一蓝一蓝绿一绿一红的方式循环闪亮。
彩灯的灯灭有七种状态，可设计一个七进制的计数器，用计数器的状态来控制彩灯的亮灭；计数器应能够自启动。
2、用555定时器构成多谐振荡器，作为脉冲信号源；3、用光敏器件（光敏电阻、光敏二极管等）来检测周围环境的光强，以区分白天和夜晚，实现彩灯白天不亮、晚上自动亮的控制要求。
光敏器件检测电路整体结构为脉冲信号源输出一定频率的脉冲给七进制计数器，七进制计数器受脉冲控制输出Q3、Q2、QI、Q0的不同状态，从而控制逻辑电路，逻辑电路输出控制彩灯的亮灭，达到要求。
根据所学内容，可分别确定所需元件,脉冲信号源有很多种，但要频率可控，可采用CB555定时器组成的多谐振荡器完成，多谐振荡器是常用的一种矩形波发生器，原理框图脉冲信号源通过改变R1和R2的电阻值即可改变其输出矩形波的频率。
七进制计数器可通解原理。
①脉冲信号源DT5q=（R1+R2）/（R1+2R2）=2/3T=1ms 令C1=0.1UF求得TD-Ijnim.555TIIVIER RATEDC1O.luFd.oi|jr74LS16QDr 1—*|U2AI 17WN过74LS160型同步十进制计数器改接而得。
逻辑电路可使用74LS138型译码器控制彩灯，最后通过与非门获得彩灯的逻辑控制关系。
74LS160型同步十进制计数器改接成七进制计数器的同时，在七进制计数器的输出端接一个数码管，仿真时可检测十进制改接成七进制的正确性，以及灯亮灯灭和计数器的输出如何对应，更好地理脉冲信号源②七进制计数器采用置数法改接74LS160同步十进制计数器上图是由74LS160型同步十进制计数器改接而成的七进制计数器。
四花样自动切换的彩灯控制器的电路原理图
四花样自动切换的彩灯控制器的电路原理图列介绍的这种四花样自动切换的彩灯控制器，电路简单、取材容易，无需调试。
即使不懂电子技术，只要按图连接，亦能制作成功。
彩灯控制器的第一种花样为彩灯一亮一灭，从左向右移动；第二种花样为彩灯两亮两灭，从左向右移动；第三种花样为彩灯四亮四灭，从左向右移动；第四种花样为彩灯1到8从左到右逐次点亮，又从左到右逐次熄灭。
4种花样自动变换，循环往复。
电路组成原理彩灯控制器电原理图如图1所示。
ICl、IC2由555接成多谐振荡器。
IC3由4位2进制计数器74LS93接成16进制计数器，其4个输出端可分别输出对计数脉冲的2、4、8、16分频信号。
IC4是双D触发器74LS74，在这里接成两位2进制加法计数器。
IC5是双4选l数据选择器74LSl53，这里只用了它的一组4选1数据通道。
IC6是3位单向移位寄存器74LSl64，它是产生移动灯光信号的核心器件。
驱动电路用8只三极管组成8路射随器作缓冲放大，去触发作电流开关的8只双向可控硅，以控制彩灯发光。
电路的十5V电源由220V／9V变压器降压，经D1一D4桥式整流，7805稳压后给控制电路供电路工作原理从ICl⑧脚出来的脉冲信号分为两路：一路作为计数脉冲送到IC3的⑩脚；另一路作为移位时钟脉冲加到IC6的⑧脚。
调节RWl改变ICl 的振荡频率，可以改变灯光的移动速度，以得到不同的动态效果。
IC2、IC4、IC5共同组成了一个电子开关。
IC2输出的计数脉冲经IC4两位二进制计数，在IC4的两个输出端共可得到“00”一“11”4个逻辑状态。
这4个状态作为IC5的4个数据通道选择信号，对应从IC3输送到IC5的QA、QB、QC、QD4个分频信号。
其作用相当于一个受控的一刀四位的机械转换开关。
当IC4输出为“00”时，选通IC5的⑧脚；为“01”时，选定IC5的⑤脚……。
调节RW2改变IC2的输出脉冲周期，可以改变开关的切换时间，用以选择每种花样出现时间的长短。
用NE555制作三路彩灯控制器

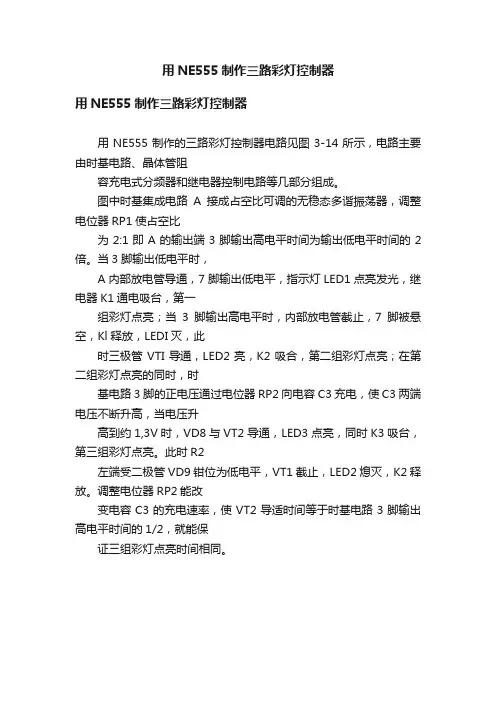

用NE555制作三路彩灯控制器
用NE555制作三路彩灯控制器
用NE555制作的三路彩灯控制器电路见图3-14所示，电路主要由时基电路、晶体管阻
容充电式分频器和继电器控制电路等几部分组成。
图中时基集成电路A接成占空比可调的无稳态多谐振荡器，调整电位器RP1使占空比
为2:1即A的输出端3脚输出高电平时间为输出低电平时间的2倍。
当3脚输出低电平时，
A内部放电管导通，7脚输出低电平，指示灯LED1点亮发光，继电器K1通电吸台，第一
组彩灯点亮；当3脚输出高电平时，内部放电管截止，7脚被悬空，Kl释放，LEDI灭，此
时三极管VTI导通，LED2亮，K2吸合，第二组彩灯点亮；在第二组彩灯点亮的同时，时
基电路3脚的正电压通过电位器RP2向电容C3充电，使C3两端电压不断升高，当电压升
高到约1,3V时，VD8与VT2导通，LED3点亮，同时K3吸台，第三组彩灯点亮。
此时R2
左端受二极管VD9钳位为低电平，VT1截止，LED2熄灭，K2释放。
调整电位器RP2能改
变电容C3的充电速率，使VT2导适时间等于时基电路3脚输出高电平时间的1/2，就能保
证三组彩灯点亮时间相同。
彩灯控制电路设计
彩灯控制电路设计1、设计任务利用74LS194移位寄存器为核心器件设计一个八路彩灯循环系统，实现以下花型：花型I-8路彩灯从左到右依次熄灭，循环进行。
花型II-8路彩灯分成两半，从左至右依次熄灭，循环进行。
并且两种花型可以随意控制。
2、仪器设备及元器件1）+5V直流稳压电源2）EEL-69模拟、数字电子技术实验箱3）2个74LS194移位寄存器，一个74LS00，2个74LS20，电阻，电容，导线若干。
3、实验原理如图1-1即为电路工作原理图。
主要由振荡器、串行/并行转换器及电平指示灯组成。
（1）自环型自激多谐振荡电路。
二输入端四与非门集成电路74LS00组成带RC的环形自激多谐振荡电路，原理图如图1-2所示，振荡频率由RC时间常数来决定。
按原理图中锅出的数值，调整电位，在74LS00的3Y输出端可得到0.5~25Hz范围内连续的方波脉冲。
（2）串行/并行转换器。
如图1-3，当开关K拨向2时，是用两个74LS194四位双向移位寄存器组成的七位串/并行数据转换电路。
电路中S0端接高电平1，S1当Q7=1时，S1为零，使之成为S1S0=01的串联右移工作方式；当Q7=0时，S1=1，有S1S0=11，则串行送数结束，标志着串行输入的数据已经转换成并行输入了。
串行/并行转换的具体过程如下：转换前，C R端加低电平，使（I）（II）两片寄存片清零，此时S1S0=11,寄存执行并行输入工作方式。
当第一个CP脉冲到来后，寄存器的输入状态Q0~Q7为01111111，与此同时S0S1变为01，转换电路变为执行串入右移工作方式，串行输入数据由（I）片的S R端加入。
随着CP脉冲的依次加入，输出状态的变化如表。
CP Q0Q1Q2Q3 Q4 Q5Q6Q7说明0 0 0 0 0 0 0 0 0 清零1 0 1 1 1 1 1 1 1 送数2 3 4 5 6 7 8 d00 1 1 1 1 1 1d1d00 1 1 1 1 1d2d1d00 1 1 1 1d3d2d1d00 1 1 1d4d3d2d1d00 1 1d5d4d3d2d1d0 0 1d6 d5d4d3d2d1d00右移操作七次9 0 1 1 1 1 1 1 1 送数由表可见，右移操作七次后，Q7变为了0，S1S0又变为11，说明串行输入结束。
简易彩灯控制电路课程设计
目录摘要 (3)1 设计要求 (3)1.1设计课题 (3)1.2主要容 (3)1.3技术要求 (3)2 系统组成及工作原理 (3)2.1系统组成框图 (3)2.2工作原理分析 (3)3 电路方案设计 (3)3.1电路图设计 (3)4 单元电路设计 (3)4.1时钟脉冲产生电路 (3)4.2分频电路的工作原理 (3)4.3状态机电路 (3)4.4移位输出电路 (3)4.5桥式整流电路 (3)4.6发光二级管 (3)结束语 (3)致 (3)参考文献 (3)附录 (3)附录１：元器件清单 (3)附录２：输出状态编码 (3)附录３:元件引脚图 (3)附录４：元件功能表 (3)附录5：总设计图 (3)简易彩灯控制器电路摘要彩灯控制器是用来使彩灯按照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用，它是一种很好的照明娱乐工具，应用前景较为广泛。
本设计就是采用电子元件制作的一个简易的具有四种变换花型的彩灯控制器。
本电路系统由四部分组成，分别是：（1）时钟振荡电路，555定时器构成多谐振荡器；（2）分频电路，由四位二进制计数器74LS161组成，为D 触发器提供时钟；（3）状态机电路，由双D 触发器组成；（4）移位显示电路，由双向移位寄存器74194 和发光二极管组成，实现花型显示。
彩灯控制器实现方法多种多样，本次设计的这台彩灯控制器主要功能有：（1）可以控制8个以上的彩灯；（2）可以组成四种以上花型，并且每种花型能够连续循环两次，各种花型轮流显示。
本电路基于74系列简单逻辑门电路的组合，实现简易电子彩灯控制器电路，具有电路设计简单，成本低廉的特点。
关键词：时钟脉冲；分频；双D触发器；移位寄存器；计数器1 设计要求1.1 设计课题题目：简易彩灯控制器电路1.2 主要容1.2.1 阅读相关文献。
1.2.2 学习电子制图软件的使用。
1.2.3 学会整理和总结设计文档报告。
1.2.4 学会如何查找器件手册及相关参数。
简易彩灯循环控制器
这样设计的巧妙之处在于，当INPUT2置0时，74151的Y输入为计数器74161的QD，如前文所述，当74161 QD为0时，第一块74138工作；当QD运行到1时，第一块74138不工作，而第二块开始工作，使得16路彩灯依次闪烁；当INPUT2置1时，74151的Y输出为QD的反信号，所以两块74138一起工作，使得16路彩灯实行8-8两路同时闪烁。
1脚（GND）是接地端；
2脚（TR)称为触发器；
3脚（VO)是输出端，它有0和1两种状态；
4脚（MR)是复位端，加上低电平时可是输出为低电平；
5脚（VC）是控制电压端，可用它改变上下触发电平值；
6脚（TH)称阈值端；
7脚（DIS）是放电端，他是内部放电管的输出，有悬空和接地两种状态，也是由放电端的状态决定；
1.3国内外研究发现展
查阅相关资料可知，国内外现今彩灯循环控制主要由以下三种方法：
（1）采用单片机或DSP控制，单片机与DSP在通信、信号处理、自动化等诸多领域有着极其广泛的应用。对单片机或DSP芯片编写程序来实现对彩灯的控制，具有控制方便灵活，显示多种多样，外围电路少等优点。
（2）采用CPLD或FPGA控制。CPLD与FPGA均是基于硬件描述语言的编程，具有单片机和DSP处理器相同的优点，但实现成本相对较高。
8脚（VCC)是电源端。
图3.2由555组成的多谐振荡器
3.1.2芯片74HC138
简易广告彩灯电路原理
简易广告彩灯电路原理
简易广告彩灯电路原理如下：
该电路由一个电源、多个LED灯以及一个控制器组成。
电源可以是交流电源或直流电源，通常使用适配器供电。
LED灯可以是RGB彩灯，每个LED灯由三个发光二极管（红、绿、蓝）组成，通过控制不同颜色的发光二极管的亮度来实现不同颜色的组合。
控制器可以是微控制器、单片机或其他电子控制元件。
控制器通过接收输入信号来控制LED灯的亮度和颜色。
输入信号可以是开关、遥控器、光线传感器或其他传感器。
当控制器接收到输入信号时，会根据预设的程序或者用户的设置来控制LED灯的亮度和颜色。
控制器通过调节LED灯的亮度和不同颜色的发光二极管的亮度来实现不同的彩灯效果。
电路的结构简单，但可以通过控制器的设置和编程实现丰富多样的彩灯效果。
同时LED灯寿命长、能效高、安全性好，成为了广告彩灯的首选。
电子技术课程设计节日小彩灯控制电路设计
课程设计报告题目：节日小彩灯控制电路设计课程名称：电子技术课程设计学生姓名：学生学号：年级：2014专业：______________ 通信工程班级：指导教师：电子工程学院制2016年3月节日小彩灯控制电路设计刖言在现代日常生活中，美丽、可爱的小彩灯越来越多的成为人们生活中的装饰品，被 用于很多情况中，比如娱乐场所或是用于各式各样的电子玩具等等，不仅能美化环境、 渲染气氛，还可以供人们娱乐，下面就开始彩灯控制器电路的设计。
1课程设计的任务与要求1.1课程设计的任务采用555、74HC163和74LS154作为控制器，LED 作为彩灯制作十六路循环彩灯。
1.2课程设计的要求综合运用已学习过模拟电路和数字电路等知识， 阅读相关集成电路芯片资料和相关 文献，了解电子电路设计的有关知识，方法和特点，掌握基本的电子电路设计和芯片使 用方法。
2节日小彩灯控制电路方案制定2.1方案原理本课程设计由555构成多谐振荡器来产生方波脉冲，让 74LS191加减计数器计数, 74LS15 4来进行译码，使得LED 灯的亮灭。
2.2节日小彩灯控制电路设计设计的技术方案振 荡 电 路图1控制电路设计流程图3节日小彩灯控制电路设计方案实施3.1单元模块功能及电路设计 (1) 555时序电路计数译 码驱动 电路在这次课程设计中，555定时器用来产生脉冲信号。
因此把555定时器接成多谐震荡器。
R2、R3 C1.C2为定时元件■4-图2 555多谐振荡器⑵74LS191计数部分因为在试验中需要一个16进制的计数器，因此采用74LS191加减计数器。
我们可 以改变计数器的加减来控制 LED 亮灭的方向。
置数端 A B 、C 、D 分别置0。
4脚接地11 脚为异步置数控制端，高电平有效，接高电平。
14脚接脉冲信号，同555定时器的OUT 脚向接。
通过单刀双掷开关来控制74LS191 计数器 ............ :：.：....：「一空 ______ .的加减。
彩灯控制电路
彩灯控制电路
彩灯控制电路是一种能够通过控制电路实现不同光效的装置。
它采用微控制器控制彩灯的开关和亮度，并可以根据不同需求调整彩灯的颜色和亮度，使其具有更好的视觉效果和艺术感。
彩灯控制电路的基本结构如下：
电源：提供电能给电路。
一般采用12V直流电源。
调光电路：控制彩灯的亮度级别。
可以使用三极管或MOS管。
微控制器：控制电路的主要元件。
常用的微控制器有单片机、DSP等，它们可以完成对彩灯的控制。
通信接口：实现电路和外部设备的数据传输。
如果需要使用网络控制，则需要具备网络通讯接口。
彩灯：是由RGB灯组成的光源。
RGB灯是由红灯、绿灯和蓝灯组成的。
控制器：通过调整电路参数来实现灯光的控制。
根据控制器的不同，分为手动控制和自动控制。
按键：手动控制时使用，通过按键调整灯光的亮度和颜色。
感应器：在自动控制中使用，可以实现根据声音、光线和温度等环境参数来调整灯光。
彩灯控制电路的基本工作原理是通过电路控制灯光的开关、亮度和颜色。
在工作中，控制器可以根据需要控制彩灯的各种参数，实现不同的灯光效果。
例如，可以通过控制电压来控制亮度，通过PWM信号控制灯光的颜色等。
彩灯控制电路的应用非常广泛，例如智能家居、商业场所、演出舞台等。
它不仅为环境创造出更加美丽的视觉效果，还为人们提供了更加便捷和舒适的生活和工作环境。
彩灯控制器电路图大全
彩灯控制器电路图大全彩灯控制器电路由电源电路和彩灯控制电路组成，如图1-151所示。
电源电路由整流二极管VDl-VD4、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
彩灯控制电路由计数器集成电路IC、电阻器肛-R13、电容器C2、可变电阻器RP、晶闸管VTl-VTlO和彩灯HLl-HLlO组成。
为简化电路，图中IC的Q7-QlO端、Q12、Q13端(该集成电路无Ql-Q3和Qll端)和电阻器R7-Rl2、晶闸管VT4-VT9、彩灯HL4-HL9本画出。
交流220V电压经VDl,VD4整流、Rl限流降压、VS稳压彩灯控制器电路由电源电路和彩灯控制电路组成，如图1-151所示。
电源电路由整流二极管VDl-VD4、限流电阻器Rl、稳压二极管VS和滤波电容器Cl组成。
彩灯控制电路由计数器集成电路IC、电阻器肛-R13、电容器C2、可变电阻器RP、晶闸管VTl-VTlO和彩灯HLl-HLlO组成。
为简化电路，图中IC的Q7-QlO 端、Q12、Q13端(该集成电路无Ql-Q3和Qll端)和电阻器R7-Rl2、晶闸管VT4-VT9、彩灯HL4-HL9本画出。
交流220V电压经VDl,VD4整流、Rl限流降压、VS稳压及Cl滤波后，为IC 提供6.8V直流工作电源。
RP、R2、R3、C2和IC的9-11脚内电路组成多谐振荡器。
在接通电源后，多谐振荡器即振荡工作，IC对多谐振荡器产生的振荡信号进行分频计数后，从IC的Q4-QlO端和Q12-Q14端输出变化的控制电平，使VTl-VTlO间歇导通，彩灯HLl-HLlO按不同的频率闪烁发光 (HLl的闪烁频率最高，HLlO的闪烁频率最低)。
调节RP的阻值，可改变彩灯闪烁的频率。
元器件选择Rl选用1/2W金属膜电阻器;R2-R13均选用1/4W金属膜电阻器。
Cl选用耐压值为16V的铝电解电容器;C2选用独石电容器或CBB电容器。
RP选用有机实心可变电阻器。
VDl-VD4选用1N4004或1N4007型硅整流二极管。
彩灯控制电路 (3)
彩灯控制电路简介彩灯控制电路是一种用于控制彩色灯光的电路。
它可以通过改变灯光的颜色、亮度和闪烁方式来营造出不同的氛围和效果。
本文将介绍彩灯控制电路的原理、应用以及搭建步骤。
原理彩灯控制电路主要由以下几个部分组成：1.控制器：负责接收外部信号，并根据信号指令控制彩灯的状态；2.彩灯模块：通过改变电流或电压来控制不同颜色的光源，实现彩色灯光效果；3.电源：为彩灯控制电路提供稳定的电力供应；彩灯控制电路的工作流程如下：1.控制器接收外部信号；2.控制器解析信号，并发送相应指令给彩灯模块；3.彩灯模块根据指令执行相应操作，如改变灯光的颜色、亮度或闪烁方式；4.控制器不断接收和解析信号，实现彩灯控制电路的持续工作。
应用彩灯控制电路广泛应用于以下场景：室内照明彩灯控制电路可以根据不同的需求，调整室内灯光的颜色和亮度，营造出不同的氛围。
例如，在晚上举办派对时，彩灯可以调整为七彩缤纷的颜色，增加派对的欢乐氛围。
而在电影观影时，可以调整为柔和的黄色或白色，增加观影的舒适感。
建筑装饰彩灯控制电路可以用于建筑物的夜间装饰，通过改变彩灯的颜色和亮度，营造出独特的建筑效果。
例如，在庆祝活动或特殊节日时，可以将建筑物的外墙灯光设置为红色或绿色，以展示节日氛围。
舞台表演彩灯控制电路在舞台表演中也有广泛应用。
通过控制彩灯的颜色、亮度和闪烁方式，可以为舞台表演增添视觉效果，提升观众的体验。
例如，在音乐会中，可以根据音乐的节奏和情感变化，通过控制彩灯的闪烁效果，营造出动感的舞台效果。
搭建步骤下面是搭建彩灯控制电路的步骤：1.准备材料：彩灯模块、控制器和电源；2.将彩灯模块连接到控制器上，确保连接的稳固；3.将电源连接到控制器上，并确保电源连接正确；4.将控制器连接到电源，并开启电源；5.使用控制器上的按键或遥控器发送信号指令，观察彩灯的变化；6.测试不同的彩灯控制方式，如改变颜色、亮度或闪烁方式。
注意事项在搭建彩灯控制电路时，需要注意以下几点：1.选择适合的彩灯模块和控制器，确保它们兼容并能正常工作；2.连接电源时，遵循正确的电路连接顺序，防止短路或火灾等安全问题；3.在使用电源时，要注意电流是否过载，避免过热或损坏设备；4.定期检查彩灯控制电路的连接状态，确保连接稳固，并清洁灰尘和脏污。
彩灯循环显示控制系统电路设计
1.摘要彩灯循环控制器主要由三部分组成：振荡电路、计数及译码驱动电路、显示电路。
振荡电路是由555定时器组成的多谐振荡器构成，用于产生时间脉冲；计数电路由74HC160构成，用于电路的计数；译码器主要用于整个电路的循环计数控制；显示电路由七段的数码管构成，用于显示电路的输出结果。
为了实现这个循环输出的功能，在设计的时候用到了一个2线--4线译码器和一个四进制计数器，可以利用它的输出端来控制四个计数器的工作情况，让四个计数器依次工作，以达到要求的依次循环输出数列。
最后就是脉冲的问题，由于在产生奇数列和偶数列的时候要求分频使得数列显示的速度大致相同，因此要分频。
用555构成多谐振荡器产生脉冲，再用一个D触发器实现二分频就可以了。
彩灯循环控制器的作用主要是对现如今非常多的彩灯的运作进行控制的一个电路，具有很广泛的应用，而计数器则在时序电路中应用很广泛，不仅可以用于对脉冲计数，还可以用于分频、定时、产生节拍脉冲以及其他的时序信号。
我们这次的实验准备分三步进行，首先是原理的分析，确定好电路图，然后根据电路图进行仿真，最后是实物的制作与调试，而我在这次课程设计中主要是做的实物，所以对于实物的焊接和调试要了解得多一些.关于焊接，我们准备采用焊锡而不是焊导线，因为导线走的线路并不是十分清晰，而且焊出来并不是十分美观，焊锡的话不仅整个电路的损耗电阻要减小，而且电路的走线清晰美观。
2.主要任务（1）设计并制作一个彩灯循环控制器；（2）用七段LED数码管作为显示元件，它能自动依次显示，出数字0,1,2,3,4,5,6,7,8,9（自然数列），1,3,5,7,9（奇数列），0.2..4.6.8（偶数列）和0,1,2,3,4,5,6,7,0,1（音乐符号数列），然后循环显示自然数列，奇数列，偶数列，符号列……如此循环；（3）设置自动清0电路，打开电源输出状态为0，然后按1变化；设置时基电路为0.5S 到2S围连续可调3.基本组成方框图图1 基本方框图4.设计部分4.1序列产生部分4.1.1自然序列产生部分计数部分主要使用的是74HC160来实现的，其功能表以及引脚图如下图所示。
简易彩灯控制电路
电子技术课程设计—简易彩灯控制电路目录一．设计任务与要求――――――――――――――－（3）二．总体方案――――――――――――――――――（3）三．选择器件――――――――――――――――――（6）四．功能模块――――――――――――――――――（12）五．总体设计电路――――――――――――――― (15) 六．设计心得体会――――――――――――――――(17)简易彩灯控制电路一、任务和要求1、设计任务设计一电路控制彩灯实现以下几种循环显示，安装调试电路、验证功能。
花型（一）：四个灯为一组，两组均从两边向中间亮起，在从两边向中间灭掉。
花型（二）：四个灯为一组，两组均从右向左亮起，在从右向左灭掉。
花型（三）四个灯为一组，两组均从左向右亮起，在从左向右灭掉。
花型（四）：四个灯为一组，两组均从中间向两边亮起，在从中间向两边灭掉。
2、基本要求（1）进一步掌握数字电路课程所学的理论知识。
（2）熟悉几种常用集成数字芯片，并掌握其工作原理。
（3）解数字系统设计的基本思想和方法，学会科学分析和解决问题。
（4）会合理布线和调配，布线完成后会用万用表等工具来查找错误。
（5）培养认真严谨的工作作风和实事求是的工作态度。
（6）根据题目设计电路,写出设计报告。
二、总体方案拿到题目，通过分析问题和初步的整体思考，设计出如下方案：整体功能的实现需要以下三个模块来实现：时钟信号的产生,花型的控制,花型的演示模块。
总体框图如图1所示：图11、时钟信号由555定时器构成的多谐振荡器；由于555定时器内部的比较器灵敏度高，输出驱动电流大，功能灵活，而且采用差分电路形式，它的振荡频率受电源电压和温度的影响很小。
所以由555定时器构成的多谐振荡器的振荡频率稳定，不易受干扰。
脉冲发生器由NE555与R1，R2，C1，C2组成的多谐振荡器组成,它是为花型控制器提供脉冲的。
2、花型控制花型的控制功能由两个74ls161（四位二进制同步计数器）。
彩灯控制电路设计报告
彩灯控制电路设计报告一、工作原理1、电路功能彩灯控制电路具有以下功能：可控制8路彩灯或彩灯串，既可以向左（逆时针）移动，也可以向右（顺时针）移动，还可以左右交替移动；彩灯控制起始状态可以预置，移动速度和左右交替周期可调节,并且可以设置彩灯串的彩灯个数。
2、电路组成本电路由2块四位双向移位寄存器CD40194级连组成1个八位双向移位寄存器，由VT3和VT4组成的多谐振荡电路产生时针脉冲，由VT1和VT2及或门CD4071，开关K、开关SB等组成八位双向移位寄存器的功能控制电路，S1和S2是彩灯初始状态、彩灯串的彩灯个数预置开关。
图1所示为总体方框图。
其工作原理是：接通电源后，多谐振荡电路产生时针脉冲，操作人员通过开关S1和S2设置彩灯初始状态、彩灯串的彩灯个数，然后操作人员控制双向移位寄存器的功能控制开关SB、 K控制八位双向移位寄存器的工作方式，使彩灯向左（逆时针）移动或向右（顺时针）移动或左右交替移动，产生美丽的循环彩灯效果。
调节电位器即可循环彩灯移动速度、左右交替周期。
图1 设计框图3、各单元电路工作原理3.1 八位双向移位寄存器电路采用2块CD40194级连组成1个八位双向移位寄存器。
IC2的输出端O3接到IC1的DSR （右移输入）端，IC1的输出端O3接到IC2的DSR（右移输入）端，扩展成首尾相接的八位右移寄存器。
同理，IC1的输出端O0接到IC2的DSL（左移输入）端，IC2的输出端O0接到IC1的DSL（左移输入）端，扩展成1个八位左移寄存器。
两个CP端连在一起，受时针脉冲的控制，两个S0端连在一起，两个S1端连在一起，由S0S1的电平控制移位寄存器的工作方式。
八个输入端分别接到拨码开关上，由拨码开关预置输入端状态，作为彩灯起始状态和彩灯串的彩灯个数的预置，八个输出端分别接八路彩灯。
3.2、时针脉冲发生电路该电路是一个由三极管VT3和VT4等组成的多谐振荡电路。
功能是为CD40194提供必须的时针脉冲。
简易彩灯控制电路课程设计
目录摘要 (1)1 设计要求 (1)1.1设计课题 (1)1.2主要内容 (1)1.3技术要求 (1)2 系统组成及工作原理 (2)2.1系统组成框图 (2)2.2工作原理分析 (2)3 电路方案设计 (4)3.1电路图设计 (4)4 单元电路设计 (5)4.1时钟脉冲产生电路 (5)4.2分频电路的工作原理 (6)4.3状态机电路 (7)4.4移位输出电路 (8)4.5桥式整流电路 (8)4.6发光二级管 (9)结束语 (11)致谢 (12)参考文献 (13)附录 (14)附录１：元器件清单 (14)附录２：输出状态编码 (14)附录３:元件引脚图 (15)附录４：元件功能表 (16)附录5：总设计图 (18)简易彩灯控制器电路摘要彩灯控制器是用来使彩灯按照一定的形式和规律闪亮，起到烘托节日氛围、吸引公众注意力的作用，它是一种很好的照明娱乐工具，应用前景较为广泛。
本设计就是采用电子元件制作的一个简易的具有四种变换花型的彩灯控制器。
本电路系统由四部分组成，分别是：（1）时钟振荡电路，555定时器构成多谐振荡器；（2）分频电路，由四位二进制计数器 74LS161组成，为D 触发器提供时钟；（3）状态机电路，由双 D 触发器组成；（4）移位显示电路，由双向移位寄存器 74194 和发光二极管组成，实现花型显示。
彩灯控制器实现方法多种多样，本次设计的这台彩灯控制器主要功能有：（1）可以控制8个以上的彩灯；（2）可以组成四种以上花型，并且每种花型能够连续循环两次，各种花型轮流显示。
本电路基于 74系列简单逻辑门电路的组合，实现简易电子彩灯控制器电路，具有电路设计简单，成本低廉的特点。
关键词：时钟脉冲；分频；双D触发器；移位寄存器；计数器1 设计要求1.1设计课题题目：简易彩灯控制器电路1.2主要内容1.2.1 阅读相关文献。
1.2.2 学习电子制图软件的使用。
1.2.3 学会整理和总结设计文档报告。
1.2.4 学会如何查找器件手册及相关参数。
彩灯控制器.
第1章课题构思用集成电路设计一台彩灯控制器。
用计数器和译码器设计制作一个双色三循环方式彩灯控制器。
(1)控制器有8路输出，每路用双色发光二极管指示。
(2)控制器有3种循环方式：方式A：单绿左移一单绿右移一单红左移一单红右移；方式B：单绿左移一全熄延时伴声音；方式C：单红右移一四灯红闪、四灯绿闪延时。
(3)由单刀三掷开关控制3种方式，每种方式用单色发光二极管指示。
(4)相邻两灯点亮时间约在0.2～0.6s间可调，延时时间约在1～6s间可调。
(5)要求用10V电源设计。
第2章设计方案及选用方案一：采用16个限流电阻。
方案二：采用8个限流电阻。
方案三：采用一个限流电阻。
方案比较：采用16个限流电阻时，各元器件均能很好的承受电路中的电流，不会超过额定电流范围，比较安全。
但是器件的数量过多，显的电路过于复杂，所以不予采用。
采用8个限流电阻时，每个电阻流过的电流一般为20～30mA。
一般发光二极管的极限电流为20～30mA，压降为2V，电流取为10～15mA以保证有足够的亮度，而且不会损坏发光二极管。
而采用1个限流电阻时，其中流过的电流会达到20ⅹ16=320mA，显然电流比较大，电阻会出现过热的现象。
综上所知选择采用8个限流电阻的电路更为合理。
第3章设计原理框图设计任务中所要求的3种循环方式并不复杂，用中小规模集成电路就能实现，因此，本课题选用中小规模集成电路来设计，以提高学生综合运用数字电路的能力。
本控制器应由方式选择、计数器、译码器、LED显示电路、振荡器、控制电路、延时电路、蜂呜器等组成，其框图如图2.1所示。
图2.1 双色三循环方式彩灯控制器框图第4章核心器件介绍本控制器的核心元器件为计数器和译码器，分别采用CMOS中规模集成电路CC4516和CC4514。
CC4516为16脚双列直插的中规模集成可预置数的4位二进制加／减计数器(单时钟)，其引脚如图6.35示。
CC4516有5种功能：置数、清零、不计数、加计数、减计数，具体功能如表6-2所示。
四路彩灯控制器电路设计1
课程设计任务书2009—2010学年第二学期专业：网络工程学号：******** 姓名：****课程设计名称：电子技术课程设计设计题目：四路装饰彩灯控制器电路设计完成期限：自2010 年 6 月 1 日至2010 年 6 月14 日共 2 周设计依据、要求及主要内容：一、课题意义本课题利用电子技术知识设计出彩灯装饰控制器，该控制器具有4路输出，该输出不是简单的4路彩灯依次循环点亮，而是产生多种花样，它能使4路彩灯以“依次点亮递增点亮闪亮……”等多种花样闪烁，可用于家庭和商铺的节日装饰。
通过本课题练习，学生对综合知识应用能力、设计能力将有较大提高，对今后从事电子产品的研制、生产、经营维修等打下基础。
二、课题实现方法本课题利用电子技术设计节日装饰彩灯电路，可以先查阅相关资料（网上查找或参考相关书籍手册），明确课题的方向和目的，然后学习完成课题所需的理论知识，了解电路的工作原理；在理解的基础上确定设计方案，设计出完整的电路，提交课程设计说明书一份。
三、设计内容1．用555时基电路与外围电阻、电容等元件设计出振荡频率可调的超低频振荡器；十进制计数器/脉冲分配器输出电平控制晶闸管的开合，实现4路彩色灯串循环实现花样闪烁，给人们带来视觉上的动感效果。
2．设计要求画出电路原理图；标注元器件及参数选择；3．设计过程中，能发现问题和并解决问题。
4．编写设计报告，写出设计过程，附上有关资料和图纸，有心得体会。
四、设计要求1、设计电源电路和超低频脉冲振荡电路；2、合理连接十进制计数器使之控制后续彩灯电路的工作，一个周期后能够自动复位，实现循环；3、设计晶闸管、彩灯连接方式电路。
五、参考文献[1] 贾秀美.数字电路实践技术（第一版）.中国科学技术出版社，2000.[2] 王毓银.脉冲与数字电路（第三版）.高等教育出版社，1999.[3] 路勇.电子电路实践及仿真（第一版）.清华大学出版社，2004.[4] 岳怡.数字电路与数字电子技术（第一版）.西北工业大学出版社，2001.[5] 刘常澍.数字逻辑电路（第一版）.国防工业出版社，2002.[6] 萧宝瑾.protel 99 SE操作指导与电路设计实例（第一版）.太原理工大学，2004.[7]赵学良，张国华.电源电路[M].北京:电子工业出版社,1995.[8] 张义申，陆坤等.电子设计技术[M].西安:电子科技大学出版.1996.[9] 陈有卿，叶桂娟. 555时基电路原理、设计与应用[M].北京：电子工业出版社.2007.[10] 余孟尝.数字电子简明教程（第三版）[M].高等教育出版社,2006指导教师（签字）：教研室主任（签字）：批准日期：年月日四路装饰彩灯控制器电路设计摘要由设计要求出发可知彩灯的三个节拍可以用移位寄存器74LS194实现，通过控制S0和S1实现右移、左移和送数，通过控制CLR＇控制清零。
用KD-1001制作彩灯控制器
用KD-1001制作彩灯控制器
用KD-1001制作彩灯控制器
220V交流市电经电阻Rl降压、VDI整流、VD2稳压和Cl滤波输出约3V直流电压，
供集成块KD-1001用电。
集成块的触发端与电源正端相连，构成声光连续输出状态。
通电
后，当开关SB断开时，集成块不工作，电源经电阻R2向可控硅vs的门极注入触发电流，
vs开通，彩灯H通电常亮。
若闭合开关SB，音乐集成块KD-IOOI 通电工作，集成块的Q
端就输出负向调制脉冲有节奏地拉动可控硅vs的门极电流，导致vs时通时断，彩灯H就
闪烁发光。
因此通过开关SB可以选择彩灯常亮与闪亮两种发光状态。
在彩灯闪亮状态时，
接在音频输出端的压电陶瓷片B还能发出悦耳的电子音乐声响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章．系统的方案的设计1.1课程设计的要求1. 要求电路能够控制8个以上的彩灯。
2. 要求彩灯组成四种以上的花形，每种花形连续循环两次，各种花形轮流显示。
1.2 课程设计的目的1.阅读相关科技文献，本次课程设计需要对电子线路的设计与分析有一定的了解，所以对学生查阅一些科技文献能力提出了要求。
2.学习使用protel软件，本设计中需要画电路逻辑原理图，接线图，器件的引脚与功能图与功能表，真值表等的绘制，需要使用绘图软件。
3.要求会总节设计报告，终结报告时我们的一项基本能力，对所用原件及原理图进行解释，便于查找错误，也便于他人的阅读和了解。
培养了我们的综合分析，解决问题的能力。
4.学会了解一些器件的参数及功能，对各种芯片的功能有所里了解并能够简单的应用。
5.培养电子设计的兴趣，有助于我们进一步了解数电课程。
1.3设计思路设计电路系统可以由四部分组成，分别是：1.脉冲发生器，由555定时器，电阻及电容构成；2.分频电路，由四位二进制计数器74LVC161组成，为D触发器提供时钟信号；3.状态机电路，由双D触发器组成；4）移位显示器，由双向移位寄存器74HC194和发光二极管组成，实现花型显示。
1.4 设计框图图1-4把四花型彩光灯设计分为几个独立的功能模块进行设计，每个模块完成特定的功能，再它们有机的组织起来构成一个系统完成彩灯控制器的设计。
系统可由四个模块组成。
它们分别为：时钟振荡电路，555定时器构成多谐振荡器；分频电路，由四位二进制计数器 74LS161组成，为D 触发器提供时钟；状态机电路，由双 D 触发器组成；移位显示电路，由双向移位寄存器 74194 和发光二极管组成，实现花型显示。
电路系统由四部分组成：1）时钟振荡电路由555定时器，电阻及电容构成时钟振荡电路，为系统提供时钟；2）分频电路由四位二进制计数器74LVC161组成，为D触发器提供时钟信号，为状态机提供时钟；3）状态机电路由双D触发器74LS74组成；4）移位显示器由双向移位寄存器74HC194组成。
1.5 工作原理分析由555定时器构成的时钟振荡电路产生固定频率的脉冲，一方面作用于由74161组成的分频电路，一方面作用于由74F194构成的移位输出电路，为他们提供时钟信号。
由于74161是16分频计数器，故每十六个脉冲74LS161进位一次,致使触发器U1A翻转一次，而触发器U2A的3脚连接的是触发器U1A的5脚，实现了U1A的16分频和U2A的32分频。
所以平均U1A翻转两次而U2A翻转一次。
集成移位寄存器74194由个RS触发器及他们的输入控制电路组成，其中Ｓ1和Ｓ0是两个控制输入端。
双Ｄ触发器的输出端改变Ｓ0,Ｓ1的值，实现左右移动控制。
可组成U1A左移，U2A右移；U1A右移，U2A右移；U1A左移，U2A左移；U1A右移，U2A左移四种花型。
每十六个脉冲每种花型恰好循环两次，而此时Ｄ触发器翻转，转换为下一种花型。
1.6 设计方案用移位寄存器来控制彩灯的左右移动，用触发器和计数器组成的周期性触发电路，而此电路中的CP脉冲用NE555定时器通过外接电路实现。
此种电路的优点就是CP脉冲的频率稳定，彩灯花样变换的效果好，而且实现了自动控制，于预期控制。
第二章:各部分工作原理分析2.1 时钟电路工作原理图（1）内部原理图图2-1（2） 555定时器555定时器的内部电路由分压器、电压比较器C1和C2、简单SR锁存器、放电三极管T和缓冲器G组成，其内部结构如图2-3所示，功能表如表所示。
555定时器功能表表2-1-2（3）555定时器构成时钟电路图2-1-3 时钟电路当Vc上升到2VCC/3时，使Vo为低电平，同时放电二极管T导通，此时电容C通过R2和T放电，Vc下降。
当Vc下降到VCC/3时，Vo翻转为高电平。
当放点结束时，T截止，VCC将通过R1、R2向电容器C充电，Vc上升。
当Vc上升到2VCC/3时，电路又翻转为低电平。
如此周而复始，于是，在电路的输出端就得到一个周期性的矩形波。
2.2 分频电路工作原理（1）分频电路引脚图图2-2-1（2）74161是4位二进制同步加计数器。
其中1脚是异步清零端，9脚是预置数控制端，P1、P2、P3、P4是预置数据输入端，CO是进位输出端，7脚和10脚是计数控制端。
由其功能表可知：1.异步清零当1脚为低电平时，不管其他输入端的状态如何，计数器将被直接置零；2.同步并行预置数在1脚接高电平的条件下，当9脚接低电平且有时钟脉冲CLK上升沿的作用下，P1、P2、P3、P4输入端的数据将分别被Q1、Q2、Q3、Q4所接收。
3.保持在1和9脚同时接高电平时，当两个计数使能端中有一个接低电平时，不管有无脉冲CLK的作用，计数器都将保持原来的状态不变。
4.计数当9脚，1脚，7脚，10脚均接高电平时，74161处于计数状态。
当时钟电路给计数器十六个脉冲时，计数器进位端进1，促使D触发器翻转或者截止。
2.3状态机电路（1）状态机电路图图2-3-1（2）由两个双D触发器组成。
U3的5脚与U4的3脚连接，从而实现了U3的16分频和U4的32分频。
状态机电路由两个Ｄ触发器组成。
触发器U1A的５脚与触发器的U2A的3脚连接，从而实现U1A的16分频和U2A的32分频。
Ｄ触发器为上升沿出发，当脉冲由低电平变为高电平时，Ｄ触发器发生翻转。
本电路中，假设开始时U1A 的５脚为高电平，则U2A的3脚也为高电平，分频电路16拍进位一次，促使触发器U1A发生翻转使５脚变为低电平则U2A的3脚也变为低电平。
当分频电路经过第二个16拍时，再次进位，U1A的５脚为高电平而此时U2A的2脚也再次变为高电，此过程中U2A经历了一个上升沿触发，翻转一次，从而实现四种花型的轮流变换。
2.4移位输出电路(1)移位输出电路图2.4.1 移位输出电路（2）74LVC194由4个RS触发器及它们的输入控制电路组成。
其中S0和S1是两个控制输入端，A、B、C、D是并行输入端。
它们的状态组合可以完成四种控制功能，其中左移和右移两项是串行输入，数据是分别从左移输入端7引脚和右移输入端2引脚送入寄存器的。
1引脚是异步清零输入端。
本电路中要求移位过程中数据不能丢失，仍然保持在计数器中，所以在电路中采用将移位寄存器的最高位输出端15引脚和最低位输入端2引脚连接以及让移位寄存器的最低位输出端12引脚和最高位输入端7引脚连接，形成环形计数器。
从而实现了四种花型轮流转化。
74LS194功能表如下:表2-4-2第三章．主要芯片功能介绍3.1 D触发器D触发器的引脚如下图：图2-4是D触发器的逻辑符号，从图2-4可看出CP是上升沿有效，当然，D触发器还有CP下降沿有效的，如图2-4（b）所示。
（a） (b)图2-4 维持阻塞D触发器逻辑符号此表为D触发器的特征表，特征表就是Qn将也作为真值表的输入变量，而Qn+1为输出，此时的真值表称为特征表。
有特征表可得特征方程：Qn+1=D 状态转换图和时序图维持阻塞D触发器的状态转换图如图2-5所示，图（a）为状态转换图，图(b)为时序图。
（a） (b) D触发器的状态转换图和时序图3.2 555时基电路的电路结构及引脚图-图3-2-1上图为555时基电路的电路结构和8引脚双列直插式的引脚图，由图可知555电路由电阻分压器、电压比较器、基本RS触发器、放电管和输出缓冲器5个部分组成。
它的各个引脚功能如下：1脚：GND（或Vss）外接电源负端VSS或接地，一般情况下接地。
8脚：VCC（或VDD）外接电源VCC，双极型时基电路VCC的范围是4.5~16V,CMOS 型时基电路VCC的范围为3~18V。
一般为5V。
3脚：OUT（或Vo）或输出端。
2脚：TR低触发器。
6脚：TH高触发器。
4脚：R是直接清零端。
当R端接低电平，则时基电路不工作，此时不论TR、TH处于何电平，时基电路输出为“0”，该端不用时应接高电平。
5脚：CO(或VC)为控制电压端。
若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01mF电容接地，以防引入干扰。
7脚：D放电端。
该端与放电管集电极相连，用做定时器时电容的放电。
电阻分压器由三个5K的等值电阻串联而成。
电阻分压器为比较器C1、C2提供参考电压，比较器C1的参考电压为2/3Vcc，加在同相输入端的参考电压比较后，其结果作为基本RS触发器R端的输入信号；低电平触发信号加在C2的同相输入端，与反相输入端的参考电压比较后，其结果作为基本RS触发器S端的输入信号。
基本RS触发器的输出状态受比较器C1、C2的输出端控制。
在1脚接地，5脚未外接电压，两个比较器C1、C2基准电压分别为2/3Vcc，1/3Vcc的情况下，555时基电路的功能表如下表所示：表3-2-13.3发光二极管它是半导体二极管的一种，可以把电能转化成光能；简写为LED。
发光二极管与普通二极管一样是由一个PN结组成，也具有单向导电性。
当给发光二极管加上正向电压后，从P区注入到N区的空穴复合，产生自发辐射的荧光。
不同的半导体材料中国电子和空穴多处的能量状态不同。
当电子和空穴复合时释放出的能量多少不同，释放出的能量越多，则发出的光的波长越短。
常用的是发红光、绿光或黄光的二极管。
发光二极管的反向击穿电压约5伏。
它的正向伏安特性很陡，使用时必须串联限流电阻以控制通过管子的电流。
图2-7 发光二极管它的基本结构是一块电致发光的半导体材料，置于一个有引线的架子上，然后四周用环氧树脂密封，起到保护内部芯线的作用，所以LED的抗震性能好。
发光二极管的核心部分是由P型半导体和N型半导体组成的晶片，在P型半导体和N型半导体之间有一个过渡层，称为PN结。
在某些半导体材料的PN结中，注入的少数载流子与多数载流子复合时会把多余的能量以光的形式释放出来，从而把电能直接转换为光能。
PN结加反向电压，少数载流子难以注入，故不发光。
这种利用注入式电致发光原理制作的二极管叫发光二极管，通称LED。
当它处于正向工作状态时（即两端加上正向电压），电流从LED阳极流向阴极时，半导体晶体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。
3.4 74LS16174LS161的引脚图如下：图3-4-174LS161功能表如下所示：表3-4-1由表可知，74161具有以下功能：1、异步清零：当RD=0时。
不管其他输入端的状态如何，计数器将直接输出0。
2、同步并行预置数：在RD=1的条件下，当LD=0、且有时钟脉冲CP上升沿作用的时候，P0、P1、P2、P3输入端的数据将分别被Q0~Q3所接收。
由于这个置数操作要与CP脉冲上升沿同步，且P0~P3的数据同时置入计数器，所以称为同步并行预置。
3、保持：在RD=LD=1时，当ET*EP=0,即两个计数使能端有0时，不管有无CP脉冲的作用，计数器都将保持原有状态不变，当EP=0，ET=1时，进位输出RCO也保持不变，当ET=0时，不管EP状态如何，进位输出RCO=0。
