定位器工作原理.doc
零点定位器原理
零点定位器原理一、概述零点定位器是一种用于测量物体表面相对位置的仪器。
它主要由感应元件、信号处理电路和显示装置三部分组成。
通过感应元件对物体表面的电磁场进行探测，将探测到的信号送入信号处理电路进行处理，并将处理后的结果显示在显示装置上，从而实现对物体表面相对位置的精确测量。
二、感应元件零点定位器中常用的感应元件主要有光电传感器、接触式传感器和非接触式传感器等。
其中，光电传感器适用于表面平整度高、无毛刺、无油脂等情况下的测量；接触式传感器则适用于表面不平整且需要加压力才能进行测量的情况；非接触式传感器则适用于表面不平整但不能加压力或需要高速测量的情况。
三、信号处理电路零点定位器中常用的信号处理电路主要包括放大电路、滤波电路和比较电路等。
其中，放大电路主要用于放大探测到的微弱信号，以提高精度；滤波电路则可以去除干扰信号，提高测量精度；比较电路则可以将探测到的信号与设定的参考值进行比较，从而确定物体表面的相对位置。
四、显示装置零点定位器中常用的显示装置主要有数字显示器和指针式仪表等。
其中，数字显示器可以直接显示测量结果，具有精度高、易读取等优点；指针式仪表则可以直观地反映物体表面相对位置的变化情况。
五、工作原理当零点定位器感应元件接触到物体表面时，会产生电磁场变化。
感应元件会将这种变化转换成电信号，并送入信号处理电路进行处理。
在处理过程中，放大电路会放大信号强度，滤波电路会去除干扰信号，比较电路会将探测到的信号与设定的参考值进行比较，并输出差值。
差值越小，则说明物体表面越接近设定的参考位置。
最后，显示装置会将处理后的结果以数字或指针形式呈现给用户。
六、应用领域零点定位器广泛应用于机械加工、自动化生产线等领域中。
例如，在机械加工中，零点定位器可以用于测量工件表面相对位置，以确定加工精度和加工深度等参数。
在自动化生产线中，零点定位器可以用于检测传送带上的物品是否到达指定位置，以实现自动分拣、装配等功能。
七、总结零点定位器是一种精确测量物体表面相对位置的仪器。

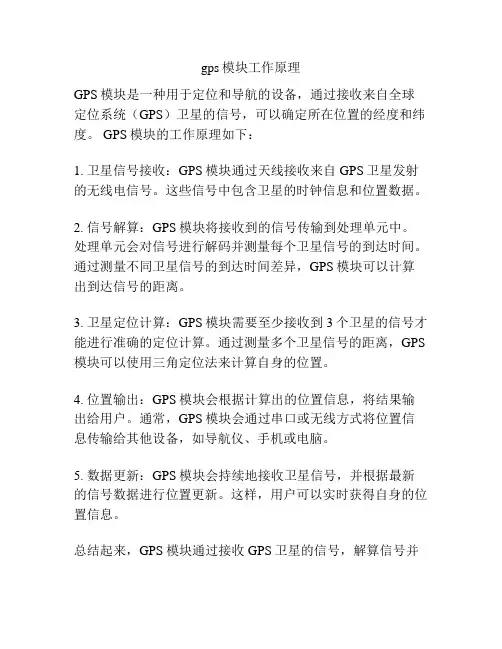

gps模块工作原理
gps模块工作原理
GPS模块是一种用于定位和导航的设备，通过接收来自全球定位系统（GPS）卫星的信号，可以确定所在位置的经度和纬度。
GPS模块的工作原理如下：
1. 卫星信号接收：GPS模块通过天线接收来自GPS卫星发射的无线电信号。
这些信号中包含卫星的时钟信息和位置数据。
2. 信号解算：GPS模块将接收到的信号传输到处理单元中。
处理单元会对信号进行解码并测量每个卫星信号的到达时间。
通过测量不同卫星信号的到达时间差异，GPS模块可以计算出到达信号的距离。
3. 卫星定位计算：GPS模块需要至少接收到3个卫星的信号才能进行准确的定位计算。
通过测量多个卫星信号的距离，GPS 模块可以使用三角定位法来计算自身的位置。
4. 位置输出：GPS模块会根据计算出的位置信息，将结果输出给用户。
通常，GPS模块会通过串口或无线方式将位置信息传输给其他设备，如导航仪、手机或电脑。
5. 数据更新：GPS模块会持续地接收卫星信号，并根据最新的信号数据进行位置更新。
这样，用户可以实时获得自身的位置信息。
总结起来，GPS模块通过接收GPS卫星的信号，解算信号并
计算位置，然后将位置信息输出给用户。
这样，用户可以准确地获得自身的经度和纬度，进行定位和导航。
气动阀门定位器的工作结构原理说明 定位器工作原理
气动阀门定位器的工作结构原理说明定位器工作原理（一）工作原理气动阀门定位器是气动调整阀的紧要附件和配件之一，起阀门定位作用。
气动阀门定位器是按力矩平衡原理工作的，当通入波纹管的信号压力加添时，使主杠杆绕支点转动，使喷嘴挡板靠近喷嘴，喷嘴背压经单向放大器放大后，通入到执行机构薄膜室的压力加添，使阀杆向下移动。
并带动反馈杆绕支点转动，反馈凸轮也随之作逆时针方向转动，通过滚轮使副杠杆绕支点转动，并将反馈弹簧拉伸，弹簧对主杠杆的拉力与信号压力用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。
执行机构的阀位维持在确定的开度上，确定的信号压力就对应于确定的阀位开度。
以上作用方式为正作用，若要更改作用方式，只要将凸轮翻转，A向变成B 向等，即可。
所谓正作用定位器，就是信号压力加添，输出压力亦加添；所谓反作用定位器，就是信号压力加添，输出压力则削减。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作；相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
（二）结构原理气动阀门定位器接收来自掌控器或掌控系统中4～20mA等弱电信号，并向气动执行机构输送空气信号来掌控阀门位置的装置。
其与气动调整阀配套使用，构成闭环掌控回路。
把掌控系统给出的直流电流信号转换成驱动调整阀的气信号，掌控调整阀的动作。
同时依据调整阀的开度进行反馈，使阀门位置能够按系统输出的掌控信号进行正确定位。
（三）紧要功能气动阀门定位器与气动执行机构共同构成自控单元和各种调整阀连接经过调试安装后，组合成气动调整阀。
用于各种工业自动化过程掌控领域当中。
定位器的安装怎样？智能阀门定位器为环路供电设备，能够驱动线性和90、旋转气动阀门。
4—20mA输入信号确定阀门的设定点。
精准明确的掌控通过阀位反馈实现—自动更改空气输出压力以克服阀杆摩擦力和流体的力的作用，维持所需要的阀位。
阀位通过连续的行程%数字显示。
阀位反馈通过基于霍尔效应的非接触技术获得。
gps 追踪器原理
gps 追踪器原理
GPS追踪器是一种利用全球定位系统（GPS）技术进行定位和
追踪的装置。
它的原理主要包括接收和解码GPS卫星发出的
信号、计算位置坐标，并通过通信技术将相关信息传输给用户。
首先，GPS追踪器通过接收GPS卫星发出的信号来确定自身
的位置。
GPS系统由多颗绕地球轨道运行的卫星组成，这些
卫星通过无线电信号不断地发射定位信息。
接收器内置的天线会接收到这些信号，并将其传输到处理器中。
其次，GPS追踪器的处理器会对接收到的信号进行解码和计算，以确定自身的位置坐标。
接收器会同时接收多颗卫星的信号，通过测量信号的传播时间和距离，以及每颗卫星的位置和精确时间，计算出自身的位置。
通常需要接收到至少三颗卫星的信号才能准确计算位置。
最后，GPS追踪器通常会通过通信技术将位置信息传输给用户。
通信技术可以包括无线网络、蜂窝网络或卫星通信等。
追踪器会将定位信息转换成可识别的数据格式，并通过通信模块将数据传输给用户的手机或电脑等设备。
用户可以通过相应的软件或应用程序实时查看设备的位置、运动轨迹等信息。
总的来说，GPS追踪器的原理是利用GPS卫星发射的信号进
行定位、解码和计算，然后通过通信技术将位置信息传输给用户。
这种装置在许多应用领域中起着重要的作用，如车辆追踪、物品定位、个人安全等。

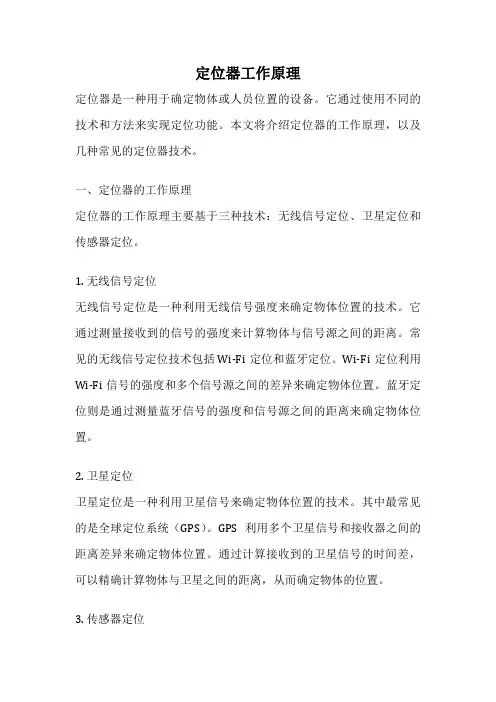

定位器工作原理
定位器工作原理定位器是一种用于确定物体或人员位置的设备。
它通过使用不同的技术和方法来实现定位功能。
本文将介绍定位器的工作原理，以及几种常见的定位器技术。
一、定位器的工作原理定位器的工作原理主要基于三种技术：无线信号定位、卫星定位和传感器定位。
1. 无线信号定位无线信号定位是一种利用无线信号强度来确定物体位置的技术。
它通过测量接收到的信号的强度来计算物体与信号源之间的距离。
常见的无线信号定位技术包括Wi-Fi定位和蓝牙定位。
Wi-Fi定位利用Wi-Fi信号的强度和多个信号源之间的差异来确定物体位置。
蓝牙定位则是通过测量蓝牙信号的强度和信号源之间的距离来确定物体位置。
2. 卫星定位卫星定位是一种利用卫星信号来确定物体位置的技术。
其中最常见的是全球定位系统（GPS）。
GPS利用多个卫星信号和接收器之间的距离差异来确定物体位置。
通过计算接收到的卫星信号的时间差，可以精确计算物体与卫星之间的距离，从而确定物体的位置。
3. 传感器定位传感器定位是一种利用传感器来确定物体位置的技术。
传感器可以是加速度计、陀螺仪、磁力计等。
通过测量物体的加速度、角速度、磁场等信息，可以确定物体的位置和方向。
二、常见的定位器技术1. GPS定位器GPS定位器是一种基于卫星定位技术的设备。
它可以通过接收卫星信号来确定物体的位置，并将位置信息发送给用户。
GPS定位器广泛应用于汽车导航、手机定位等领域。
2. RFID定位器RFID定位器是一种利用射频识别技术来确定物体位置的设备。
它通过在物体上安装RFID标签，并通过读取RFID标签的信号来确定物体的位置。
RFID定位器常用于物流管理、仓库管理等领域。
3. 蓝牙定位器蓝牙定位器是一种利用蓝牙技术来确定物体位置的设备。
它可以通过与蓝牙信号源的连接来确定物体的位置，并将位置信息发送给用户。
蓝牙定位器广泛应用于室内定位、物品追踪等领域。
三、定位器的应用领域定位器在现代生活中有着广泛的应用。
以下是几个常见的应用领域：1. 导航定位GPS定位器广泛应用于汽车导航、航空导航等领域。
福斯定位器
福斯定位器简介福斯定位器（Focus Locator）是一种用于测量和定位物体的工具。
它可以帮助用户精确地确定物体的位置和方向，并提供方便快捷的测量结果。
福斯定位器广泛应用于各个领域，如制造业、测绘、建筑和航空等。
原理福斯定位器的原理基于激光测距技术。
它通过向目标物体发射一束激光，然后通过测量激光在空气中传播的时间来计算距离。
同时，福斯定位器还可以通过测量激光的角度来确定物体的方向。
这种基于激光的测量方法具有高精度和快速的特点，能够满足复杂定位需求。
主要特点1.高精度：福斯定位器采用了先进的激光测距技术，具有高精度的测量能力，可以满足精确定位的要求。
2.快速测量：福斯定位器的测量速度非常快，可以在几毫秒内完成一次测量，大大提高了工作效率。
3.多功能：福斯定位器可以进行距离测量和角度测量，并且还可以根据用户的需要进行各种测量模式的设置，灵活适应不同的应用场景。
4.易于使用：福斯定位器操作简单，用户只需按照界面提示进行操作即可完成测量，无需专门的培训。
5.便携性：福斯定位器体积小巧，重量轻，便于携带和使用。
应用领域1.制造业：福斯定位器在制造业中可以用于定位和测量产品的尺寸、位置和方向，提高生产线的效率和质量。
2.测绘：福斯定位器可以用于地理测量和地图绘制，快速准确地确定地物的坐标和方向。
3.建筑：福斯定位器可以用于建筑施工中的定位和测量工作，帮助工程师和施工人员准确定位和布置建筑物。
4.航空：福斯定位器在航空领域中可以用于飞机导航和飞行器定位，提供精确的空间位置和姿态信息。
使用示例以下是福斯定位器的一个使用示例：``` # 导入福斯定位器库 import focus_locator 创建福斯定位器对象locator = focus_locator.Locator()进行距离测量distance = locator.measure_distance()进行角度测量angle = locator.measure_angle()输出测量结果print(。
几种阀门定位器工作原理的介绍
几种阀门定位器工作原理介绍：气动阀门定位器（一）气动阀门定位器是按力平衡原理设计工作的，其工作原理方框见上图所示，它是按力平衡原理设计和工作的。
如图所示当通入波纹管的信号压力增加时，使杠杆2绕支点转动，档板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构气室，使阀杆向下移动，并带动反馈杆(摆杆)绕支点转动，连接在同一轴上的反馈凸轮(偏心凸轮)也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时仪表达到平衡状态。
此时，一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B向等，即可。
所谓正作用定位器，就是信号压力增加，输出压力亦增加;所谓反作用定位器，就是信号压力增加，输出压力则减少。
一台正作用执行机构只要装上反作用定位器，就能实现反作用执行机构的动作;相反，一台反作用执行机构只要装上反作用定位器，就能实现正作用执行机构的动作。
气动阀门定位器（二）气动阀门定位器是一种将电气信号转换成压力信号的转换装置，以压缩空气或氮气为工作气源来控制工业炉调节阀的开度大小。
普遍用于工业炉温度自动控制系统中对气动阀门执行机构的连续控制。
气动阀门定位器是按力平衡原理工作的，实现由输入的4～20mA电流信号控制气动阀门由0～100％的开启度。
其工作原理如下图。
当需要增加阀门开启度，计算机控制系统的输出电流信号就会上升，力矩马达①产生电磁场，挡板②受电磁场力远离喷嘴③。
喷嘴③和挡板②间距变大，排出放大器④内部的线轴⑤上方气压。
受其影响线轴⑤向右边移动，推动挡住底座⑦的阀芯⑨，气压通过底座⑦输入到执行机构⑩。
随着执行机构气室⑩内部压力增加，执行机构推杆⑥下降，通过反馈杆⑩把执行机构推杆@的位移变化传达到滑板⑩。
这个位移变化又传达到量程④反馈杆，拉动量程弹簧16。
当量程弹簧16和力矩马达①的力保持平衡时，挡板②回到原位，减小与喷嘴③间距。
定位器原理及故障处理
电仪作业部仪表一部 仪表维护一班 李会军
精选可编辑ppt
1
在生产过程中，控制系统对阀门提出各种各样的特 殊要求，因此，调节阀必须配用各种附属装置(简称附件) 来满足生产过程的需要。例如： 为了改善调节阀的静态特性（线性度）和动态特性 （响应） ，要配用阀门定位器。 为了转换电、气信号，要配用电/气转换器。 为了使工作动力气源保持干净和保持一定的压力，要 配用空气过滤减压器。 当气源中断时，为了使调节阀仍能保持一定压力信号， 需要使用气动保位阀实现对调节阀行程的自锁。
的放器的调节阀
输入信号
电
磁力线圈
力矩
+
-
喷嘴挡板 背压 功率放大器 气压 执行机构
力矩
位移
反馈弹簧
行程调整杠杆
电/气阀门定位器工作原理方框图
精选可编辑ppt
5
阀门定位器的用途
用于高压介质
当调节阀用于高压介质时，为了防止流体从阀杆
填料处泄漏，经常把填料压盖压得比较紧，因此，在阀
38
结论
反馈补偿板或反馈凸轮（也有叫反馈曲线板）， 在设计时，已经被设计成以反馈行程的50%为中点 向两侧对称展开的反馈曲线板并被定型安装于阀 门定位器内，中点时反馈杆正处于水平位置。
所以，在安装时一定要认真将阀门定位器反馈杆 处于水平位置且与阀门开度的50%点重合，在现场 出现不规范安装时一般的现象表现为：线性度差、 调整过程中始端或终端出现死区。
精选可编辑ppt
8
阀门定位器的用途
用于活塞式执行机构的比例动作 可以用单向定位器，也可以用双向定位器。
精选可编辑ppt
9
阀门定位器的用途
实现调节阀反向动作 相当把气关改成气开。
山武定位器原理
山武定位器原理
山武定位器是一种无线安全系统，通过在房屋、设备和物体上安装可追踪的定位器，提供实时定位功能和报警服务。
它不需要连接到无线电网络，可以监控室内、室外设备和物体的位置。
山武定位器通常包括三个主要部分：发射器、接收器和解调器。
发射器是定位器的核心部分，它将定位信号发射出去，接收器收集发射器发射的信号，解调器将收集的信号解析出位置信息。
发射器由超声波发射模块、脉冲发生器和振荡器组成，超声波发射模块发射规定频率超声波，脉冲发生器产生脉冲，振荡器通过传输信号直接向发射模块发送消息，控制发射模块发射位置信号。
接收器的作用是将发射器发出的位置信号进行收集，它一般由接收模块、频率调节器、滤波器和放大器组成。
其中，接收模块负责监听发射器发出的超声波信号，频率调节器根据发射器发出的频率，调节接收模块进行收发，滤波器和放大器则用于将接收到的信号进行清理并放大。
解调器的工作是将接收器收集到的信号进行解析，然后将获得的位置信息发送到控制系统。
解调器一般由解调模块、微处理器和信号处理模块组成。
其中，解调模块负责将数字信号转换为数字形式，而微处理器和信号处理模块则负责将数字信号解析为有效的位置信息，并发送给控制单元。
气动定位器工作原理
气动定位器工作原理
气动定位器是一种利用气动力学原理实现定位功能的装置。
其工作原理涉及到压缩空气的动力以及气流的控制。
当气动定位器接收到压缩空气后，空气通过装置内部的传感器和控制阀门进行控制。
通过控制阀门的开闭程度，可以调节气体的流量和压力，进而实现对装置的定位。
气动定位器的传感器主要有位置传感器和力传感器两种。
位置传感器通常用于检测和测量物体的位置，从而判断出需要定位的目标；力传感器则用于测量气动定位器施加在目标物体上的力，以保证精确的定位和稳定的工作效果。
气动定位器内部的控制阀门起着关键的作用。
通过控制阀门的开闭程度，可以控制气体的流动速度和方向。
当气动定位器需要定位目标物体时，控制阀门会调整气体的流量和压力，使得气流以合适的力强度作用在目标物体上，从而实现准确的定位。
总结起来，气动定位器的工作原理主要是通过调节压缩空气的流量和压力，并通过传感器检测和测量物体的位置和施加的力，最终通过控制阀门实现目标物体的定位。
定位器原理及故障处理
PB
PB`
a
Pa
b
Pb
0
δa
δb
δ
从特性曲线可以看出，曲线不够陡；也不直，即喷嘴挡板机构的
灵敏度与线性均不好。在喷嘴挡板的加工精度不高，挡板与喷嘴
的轴线不垂直时，特性曲线a以上这段性能不好，常常只用中间
a～b段。在此段，挡板位移与PB的变化比较符合线性规律，并且
斜率也较陡。在此段内各点均有较大及较稳定的放大倍数，机构
否带CPU和通讯功能，可分为普通阀门定位器和智能 电气阀门定位器（其中包括现场总线阀门定位器）。 ► 阀门定位器的反馈信号的检测方法也有多种。
无定位器的调节阀
首先看一下没有加装阀门定位器的情况
在没有加装阀门定位器的情况下，系统处于开环状态。 如下图所示
K
ΔZ
ΔY
根据方框图可知输入与输出的关系为 ： ΔY = ΔZK
定位器原理及故障处理
电仪作业部仪表一部 仪表维护一班
在生产过程中，控制系统对阀门提出各种各样的特 殊要求，因此，调节阀必须配用各种附属装置(简称附 件)来满足生产过程的需要。例如： 为了改善调节阀的静态特性（线性度）和动态特性 （响应） ，要配用阀门定位器。 为了转换电、气信号，要配用电/气转换器。 为了使工作动力气源保持干净和保持一定的压力，要 配用空气过滤减压器。 当气源中断时，为了使调节阀仍能保持一定压力信号， 需要使用气动保位阀实现对调节阀行程的自锁。
填料处泄漏，经常把填料压盖压得比较紧，因此，在阀 杆产生很大的静摩擦力，使阀杆行程产生误差。配用定 位器之后，能够克服这些摩擦力的作用，也能克服流体 不平衡力的作用，明显地改善了基本特性。 用于高压差
当调节阀两端的压差大于1 MPa时，介质对阀芯 产生较大的不平衡力，此力将破坏原来的工作位置，使 控制系统产生扰动作用，尤其是对单座调节阀，。使用 定位器，可以提高输出压力，增大执行机构的输出力， 克服不平衡力的作用。
追踪器原理
追踪器原理追踪器，又称为定位器或跟踪器，是一种能够实时监测和记录目标位置的设备。
它的应用范围非常广泛，包括但不限于汽车定位、物流追踪、宠物定位、儿童安全等领域。
追踪器的原理主要基于GPS（全球定位系统）和GSM（全球系统移动通信）技术，通过这两种技术的结合实现对目标位置的准确定位和实时监测。
GPS技术是追踪器最核心的定位技术之一。
GPS系统是由一组卫星、地面控制站和接收设备组成的定位系统，它能够提供全球范围内的三维定位信息。
追踪器通过接收来自GPS卫星的信号，并通过内部的计算和处理，能够准确计算出目标的经纬度坐标，从而实现对目标位置的定位。
另一项重要的技术是GSM技术。
GSM是一种移动通信技术，它能够实现对移动设备的通信和数据传输。
追踪器通过内置的GSM模块，能够将获取到的GPS定位信息通过GSM网络传输到指定的监控中心或用户手机上，实现对目标位置的实时监测和追踪。
追踪器的原理可以简单概括为，通过接收GPS卫星信号获取目标的经纬度坐标，再通过GSM网络将定位信息传输到监控中心或用户手机上，实现对目标位置的追踪和监测。
在实际应用中，追踪器通常还会结合地图软件、互联网平台等，提供更加便捷和智能的定位服务。
除了GPS和GSM技术，一些高级的追踪器还可能会结合其他定位技术，如北斗卫星系统、GLONASS系统等，以提高定位的准确性和稳定性。
同时，一些追踪器还可能会具备防水防尘、长续航、远程控制等功能，以满足不同场景下的定位需求。
总的来说，追踪器的原理基于GPS和GSM技术，通过获取GPS定位信息并通过GSM网络传输实现对目标位置的追踪和监测。
随着技术的不断发展，追踪器在定位精度、功能丰富性和使用便捷性上都有了很大的提升，将会在更多的领域得到广泛应用。
气动阀门定位器工作原理
气动阀门定位器工作原理
气动阀门定位器是一种用于控制气动执行器的设备，它通常与气动执行器和阀门组合使用，用于精确控制阀门的开启和关闭。
气动阀门定位器的工作原理如下：
1. 气动源供气：气动阀门定位器通常通过气源供气，将气源接入定位器中。
气源的压力会影响定位器的工作调整范围和灵敏度。
2. 压力传感器检测：定位器内部装有压力传感器，用于检测气源的压力情况。
根据不同的压力信号，定位器可以判断阀门的当前位置以及需要调整的位置。
3. 控制气路调节：定位器通过气流调节控制阀门的位置。
当阀门偏离目标位置时，定位器会根据压力信号判断调整方向，并通过控制气路调节气流的大小，以推动气动执行器将阀门推向目标位置。
4. 反馈信号传递：定位器会根据阀门当前位置和调整情况，发送反馈信号给控制系统。
这些反馈信号可以用来监测阀门的状态，并进行相应的控制和调整。
通过不断调整气流的大小和方向，气动阀门定位器能够实现精确的阀门控制。
它在工业生产和流程控制中广泛应用，帮助实现自动化和精确控制系统。
电气阀门定位器工作原理
电气阀门定位器工作原理
电气阀门定位器是一种电动执行器，主要用于控制管道系统中的阀门的位置。
它的控制原理基于电信号的传输和驱动执行器的转动。
阀门定位器的工作原理如下：
第一步：电信号输入
阀门定位器通过接线盒，将电信号输入到执行器的控制模块内部。
这个信号可以是不同的形式，例如DC（直流）或AC（交流）电流，或是Pulse信号等。
第二步：信号处理
接收到电信号后，执行器会处理信号，实现了转换和解码等操作，将输入信号转换成符合执行器的要求的电信号，并传递给电机控制电路系统。
第三步：电机控制
执行器的电机控制电路系统接收到经过处理的信号后，依据设定的控制参数，驱动电机旋转，从而带动执行器臂旋转，使阀门旋转。
第四步：位置信号反馈
执行器的位置检测系统会反馈执行器运动的位置信号，比较这个位置信号和输入的目标位置信号，将电机控制电路系统的输出信号修正到
符合设定的目标位置。
第五步：控制结束
当执行器到达设定的目标位置，执行器将停止转动，控制信号传输结束。
如果在控制过程中发生异常情况，执行器的保护机制会启动，例如限位保护、过载保护等，确保阀门安全且稳定地工作。
总结起来，电气阀门定位器的控制原理基于电信号的传输和转化、执行器的驱动和位置反馈等功能，能够准确控制管道阀门的位置，实现了自动控制，提高了生产效率，降低了人工成本，保障了设备的安全和可靠性，是工业控制领域中不可或缺的重要装置。
北斗车载定位器工作原理
北斗车载定位器工作原理
北斗车载定位器是一种利用北斗卫星系统进行定位的设备，它主要由接收机、天线、定位芯片、电源等部分组成。
首先，北斗车载定位器通过天线接收北斗卫星发射的信号。
北斗卫星系统是由一组工作在中轨道的卫星组成的，它们通过发射信号覆盖整个地球，实现全球定位，因此北斗车载定位器可以在任何地点接收到北斗卫星的信号。
接收到北斗卫星的信号后，北斗车载定位器将信号传输到定位芯片，定位芯片通过分析信号的频率、相位等信息计算出车辆的位置。
定位芯片还可以通过多普勒效应来计算出车辆的速度和方向。
最后，北斗车载定位器将计算出的位置信息传输到车载终端，终端可以将位置信息显示在地图上，帮助车辆驾驶员实现导航、路径规划等功能。
同时，车载终端还可以将车辆的位置信息传输到后台管理系统，实现车辆监控、调度等功能。
总的来说，北斗车载定位器作为一种重要的车辆定位设备，通过接收北斗卫星信号实现全球定位和导航功能，为车主和后台管理系统提供了便利和支持。
- 1 -。
定位器工作原理
电气阀门定位器是气动调节阀的关键附件之一，其作用是把调节装置输出的电信号变成驱动调节阀动作的气信号。
它具有阀门定位功能，既克服阀杆摩擦力，乂可以克服因介质压力变化而引起的不平衡力，从而能够使阀门快速的跟随，并对应于调节器输出的控制信号，实现调节阀快速定位，提升其调节品质。
随着智能仪表技术的发展,微电子技术广泛应用在传统仪表中,大大提高了仪表的功能与性能。
其在电气阀门定位器中的应用使智能定位器的性能和功能有了一个大的飞跃。
阀门定位器工作原理：阀门定位器的工作原理，它是以力矩平衡原理设计和工作的。
从电动调节仪表来的4-20mA电流信号，输入到力矩马达组件线圈6后，可动铁芯9被磁化，它与永久磁场10作用（叠加磁场），使铁芯9绕支点5产生转矩，挡板8靠近喷咀7,气动放大器1的背压啬，放大器1的输出也随之啬，此压力输出到气动执行机构13,推杆14向下位移，由挡杆15带动反馈杆16,使懊轮2转动，带动4向左摆，反馈被拉伸，由于作用力，使铁芯9产生一个反向的转矩，此时如果输入倍在铁芯9上产生的反馈力矩处于平衡时，执行机构就按输入信号的数值仪在相应的行程位置上，实现了输入信号与行程关系的比例我一。
当输入信号养活时则定位器的工作过程哦上述动作逆动作。
图中11用来调节定位的"零们位"（ZERO）。
12哦分流器用来调节定位器的比例范围（SPAN）.传统电气阀门定位器的工作原理反馈杆反馈阀门的开度位置发生变化,当输入信号产生的电磁力矩与定位器的反馈系统产生的力矩相等,定位器力平衡系统处于平衡状态，定位器处于稳定状态，此时输入信号与阀位成对应比例关系。
当输入信号变化或介质流体作用力等发生变化时，力平衡系统的平衡状态被打破，磁电组件的作用力与因阀杆位置变化引起的反馈回路产生的作用力就处于不平衡状态，由于喷嘴和挡板作用,使定位器气源输出压力发生变化，执行机构气室压力的变化推动执行机构运动，使阀杆定位到新位置，重新与输入信号相对应，达到新的平衡状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
定位器工作原理
阀门定位器包括**动阀门定位器和电**阀门定位器两种。
（1）、**动阀门定位器工作原理
**动阀门定位器是按力平衡原理设计工作的。
如图1所示，当通入波纹管的信号压力增加时，使杠杆2绕支点转动，挡板靠近喷嘴，喷嘴背压经放大器放大后，送入薄膜执行机构**室，使阀杆向下移动，并带动反馈杆（摆杆）绕支点转动，连接在同一轴上的反馈凸轮（偏心凸轮）也跟着作逆时针方向转动，通过滚轮使杠杆1绕支点转动，并将反馈弹簧拉伸、弹簧对杠杆2的拉力与信号压力作用在波纹管上的力达到力矩平衡时，仪表达到平衡状态。
此时，一定的信号压力就与一定的阀门位置相对应。
以上作用方式为正作用，若要改变作用方式，只要将凸轮翻转，A向变成B 向等，即可。
所谓正作用定位器，就是信号压力增加，输出压力亦增加；所谓反作用定位器，就是信号压力增加，输出压力则减少。
图1 **动阀门定位器原理结构图
图2为**动阀门定位器的外观简图。
图2 **动阀门定位器外观图
下面为**动阀门定位器的原理动画模拟。
**动阀门定位器的原理动画模拟
（2）、电**阀门定位器工作原理
电**阀门定位器也是按照力平衡原理设计的。
如图3所示，当信号电流通入力矩马达1的线圈两端时，它与永久磁铁作用后，对主杠杆2产生一个推力，使主杠杆绕支点15转动，挡板13靠近喷嘴14，喷嘴背压经功率放大器16放大后，通入到执行机构薄膜**室8，因其压力增加推动阀杆向下移动。
图3 电**阀门定位器原理结构图
阀杆的移动带动反馈杆9绕支点4转动，反馈凸轮5也跟着作逆时针方向转动，通过滚轮10使副杠杆6绕支点7转动、并将反馈弹簧11拉伸。
反馈弹簧对主杠杆2的拉力与力矩马达产生的推力达到力矩平衡时，定位器处于平衡状态，此时一定的信号电流就对应一定的阀门位置。
弹簧12是调零弹簧，调其预紧力可使挡板的初始位置变化。
弹簧3是迁移弹簧，在分程控制中用来改变力矩马达对主杠杆作用力的初始值。
图4为电**阀门定位器的外观简图。
图4 电**阀门定位器外观图。
