技术交底桩间土清理
桩间土开挖及清理技术交底
反铲挖掘机、自卸汽车、装载机、铁锹、镐、工程线、卷尺、短钢筋、白灰、手推车、水准仪、红油漆等。
三、施工工艺
确定开挖顺序、开挖尺寸和放坡坡度→挖机开挖（控制标高）→修坡→人工清底
（1）首先将场地整平，根据桩位平面布置图及打桩时的顺序（先打的桩先挖）确定开挖顺序，桩基承台的开挖尺寸，并按1:0.75的坡度对桩基边坡进行放坡；
四、控制重点
1.挖机开挖时不得碰撞长螺旋钻孔桩，严格控制标高，不得超挖；
2.清理时，密切进行沉降及位移观测，并注意观察基坑周围护坡是否处于安全状态，并在雨雪天对基坑边坡有防护措施；
3.当出现断桩或者桩破坏时，应该立即联系桩基公司进行修复。
五、质量保证
序号
项目
允许偏差（mm）
检验方法
1
标高控制
&现场管理人员沟通，严禁打架斗殴，违者罚款10000元。
注：本交底未尽事宜按现行相关规范标准实行。
参加人员
技术负责人
交底人
记录人
交底日期
年月日
二、施工准备
（一）场地准备
1.基坑边坡支护验收完毕；
2.桩基施工完毕并检验合格，长螺旋灌注桩已达到开挖强度且低应变动力检测实验、堆载实验已完成并经检验合格；
3.施工区域内地下、地上的障碍物已清除处理完毕，不影响施工；
4.开挖低于地下水位的桩间土时，应根据当地工程地质资料，采取措施降低地下水位，一般要降至低于开挖底面的0．5m，然后再开挖，且场地内应有泄水坡度以便于雨天排水；
桩间土开挖及清理技术交底记录编号：
工程名称
xxx建设项目
建设单位
xxx公司
分项工程名称
基础桩间土开挖及清土
施工单位
xxx公司
CFG桩基技术交底
桩身混凝土面不连续，中间有垂直于桩中心轴线的开裂或间断。原因处理措施
（1）施工保护不够，有大型机械在强度未达标的CFG桩区运行。加强对CFG桩区的保护，严禁一切大型机械进入。
（2）钻机排气阀被堵。经常检查排气阀，将包裹排气阀的混凝土凿除。排气阀堵塞还容易造成桩头空芯
5.桩头不饱满
主要是因为施工中为了方便阀门打开，先提钻后泵料所致。这种情况可能造成钻头上的土掉入桩孔或地下水侵入桩孔，影响CFG桩的桩端承载力。所以要保证提钻和泵料的一致性。
技 术 交 底 书
交底级别：四级 编号：
主送单位
CFG桩施工班组
施工图号
施工部位
CFG桩技术交底
发送日期
CFG桩基技术交底
一、施工方法及重点
本标段CFG桩工程数量较大，采用长螺旋钻机钻孔，人工及时清理排土及淤土。控制好CFG桩数量，桩长8米，CFG桩桩径0.4m，CFG桩间距1.8m，桩位按矩形布置。
交底人：复核/审核人：签收人：
交底名称
交底单位
交底人
复核/审核人
CFG桩基技术交底
第三架子队
签收记录
姓名（签字）
单位/班组
工种
签收日期
备注
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；
2、技术交底交至作业班组或多人签收时采用本表记录。
五、安全环保
1.CFG桩施工人员进场后，组织操作人员进行安全培训，安全培训合格后，方可在现场作业。无特殊工种证件的人员，严禁从事特殊工种作业。
2.钻机安装、拆卸过程中，应有专职安全人员现场指挥，防止发生坠物伤人事故，禁止任何非施工人员进入现场。进入施工现场人员必须佩带安全帽。
3.钻机作业前，提前规划好钻机作业位置，两台钻机最小距离不得小于钻机塔架长度的2倍。启动前应检查离合器、钢丝绳等，经空车试运转正常后再开始正常作业。
桩间土支护技术交底
桩间土支护技术交底1. 引言本文档旨在对桩间土支护技术进行详细交底，以确保工程施工过程中的土方支护工作的顺利进行。
本文档包括桩间土支护技术的概述、施工过程中的安全要求、主要施工步骤和注意事项等内容。
2. 技术概述桩间土支护技术是一种常用的地基处理技术，适用于土方开挖过程中需要进行土方临时支护的情况。
通过设置临时支护桩和土壤锚固等措施，有效地保护土方的稳定性和工程安全性。
具体支护形式可以根据工程实际情况来确定，常见的有构件支护和柔性支护等。
3. 施工前的准备工作在进行桩间土支护施工前，需要进行以下准备工作：•确定土方开挖深度和范围，并制定相应的土方支护方案；•调查地下管线等地下设施，避免对其造成损坏；•对施工现场进行勘察，了解地质情况和地形特征，为施工方案的制定提供依据；•对所需材料和设备进行准备和检查，确保其符合施工要求。
4. 施工步骤4.1. 土方开挖根据设计要求和支护方案，进行土方的开挖工作。
开挖的深度和范围应符合支护方案的要求，并进行适当的检查和测量。
4.2. 支护桩的施工根据支护方案和设计要求，进行临时支护桩的施工。
1.钻孔：根据设计要求和支护桩的规格，进行孔位的标定和钻孔。
钻孔的直径和深度应符合设计要求，并注意钻孔的垂直度和水平度。
2.钢筋安装：根据设计要求，在钻孔中安装钢筋。
钢筋的直径和间距应符合设计要求，并保证其垂直度和水平度。
3.混凝土灌注：在钢筋安装完成后，进行混凝土的灌注。
灌注时应控制混凝土的流动性和充实度，确保其达到设计要求。
4.3. 土壤锚固的施工根据支护方案和设计要求，进行土壤锚固的施工。
1.钻孔：根据设计要求和锚固孔的规格，进行孔位的标定和钻孔。
钻孔的直径和深度应符合设计要求，并注意钻孔的垂直度和水平度。
2.锚具安装：根据设计要求，在钻孔中安装锚具。
锚具的类型和数量应符合设计要求，并保证其垂直度和水平度。
3.灌浆：在锚具安装完成后，进行灌浆工作。
灌浆材料的选择和使用应符合设计要求，并控制灌浆的流动性和充实度。
桩间土清理及桩头清理
老挝东盟经济开发区MORGEN产业园桩间土清理及桩头清理技术交底唐人街建筑装潢有限公司东盟经济开发区MORGEN产业园项目经理部CFG桩施工技术交底施工单位名称：东盟经济开发区MORGEN产业园项目经理部交底日期：2018年1月14日编号：抄平，在桩身处抄三个点，然后连成水平线，采用手提切割锯进行切割，然后再用钢钻人工凿出边槽。
3、在水平凿除桩头时，杜绝过大的水平力，防止断桩，清桩头时，桩头部分的松散砼或砼浮浆必须清除干净，清至砼密实层，首先在桩侧面用人工钻水平方向凿50-100mm 深沟槽，然后采用风镐自上而下进行凿除作业，保证不冲击破坏有效桩体。
4、凿除的砼块渣及褥垫层的部分土方及时清运。
五、“负差-补桩头”措施500mm直径CFG桩（长螺旋工艺）配伴侣为例来简述一个伴侣现场浇筑施工方案（参见图2）：（1）、基桩施工控制桩顶标高，CFG桩停止浇灌混凝土的高度为天然地基设计标高以下500mm，不考虑截桩而增加浇注高度；（2）、机械开挖至天然地基设计标高，此时地表土距离桩顶500mm，可以最大限度避免桩头截断；（3）、人工在桩头周围向下开挖1000mm，黄土直立好则不放坡或适当放坡，上端直径1400-1500，下端直径1200；（4）、桩头部位凿去或磨去浮浆20-200mm；（5）、桩头坑内侧壁和底部砂浆抹面2-5mm；（6）、分别套内、外衬钢模，浇注混凝土，其中：内衬钢模内径700mm，高度400mm，中桩适当增大高度，边桩角桩适当减小高度（变刚度调平），内部浇注砼补桩头（7）、坑内进行素土回填，夯填度根据设计，中桩适当增大夯填度或者增大桩顶标高，边桩、角桩适当减小夯填度或者降低桩顶标高（变刚度调平）；（参见图2）本图以桩径410为例，其他桩径类推六、质量保证措施1、桩间土开挖应避免扰动基础持力层土，开挖后的标高允许偏差值为+0, -25mm, 平整附：工序施工图。
05 桩间土清理及桩头清理180311
三、质量标准土方开挖工程的质量检验标准应符合下表的规定：
项次
序
项目
允许偏差或允许值（mm）
检验方法
基坑、基槽
人工场地平整
主控项目
1
标高－50±Fra bibliotek0水准仪
2
长度、宽度
＋200
+300
经纬仪，用钢尺量
3
（由设计中心线向两边量）
－50
-100
一般项目
1
表面平整度
4、开挖承台、基础梁、后浇带、基坑采用人工开挖，开挖至承台、基础梁、后浇带、基坑设计标高，标高控制采用抄平样桩控制。
5、砌筑砖垫层承台、基础梁、后浇带、基坑开挖至设计标高后，二次放线，在坑内弹线，放出砖垫层内控制线，砌筑砖垫层。在高度大于600mm的基坑砖垫层砌筑时，预埋对拉螺丝杆，作为侧面混凝土浇筑的加固措施。
3、现场土、料存放应采取加盖或植被覆盖措施。
4、土方、渣土运输车应有防止遗洒和扬尘的措施。
4、技术准备设立轴线控制点、将各承台边线、控制线角点转换为坐标，输入全站仪。
5、作业条件
（1）桩基承载力检测完成并合格。
（2）有完整的承台、筏板、地下防水施工图纸。
（3）材料、人员、机械设备到位，满足开挖条件。
二、施工工艺流程及操作要点
1、施工工艺流程机械初挖→放线→开挖承台、基础梁、后浇带、基坑→砌筑砖垫层→回填砂→截凿桩头→桩侧壁清理→验槽
20
20
用2m靠尺和楔形塞尺检查
2
基底土性
设计要求
观察或土样分析
四、安全技术措施
1、土方工程施工前应进行挖、填方的平衡计算，综合考虑土方运距最短、运程合理和各个工程项目的合理施工程序等，做好土方平衡调配，减少重复挖运。

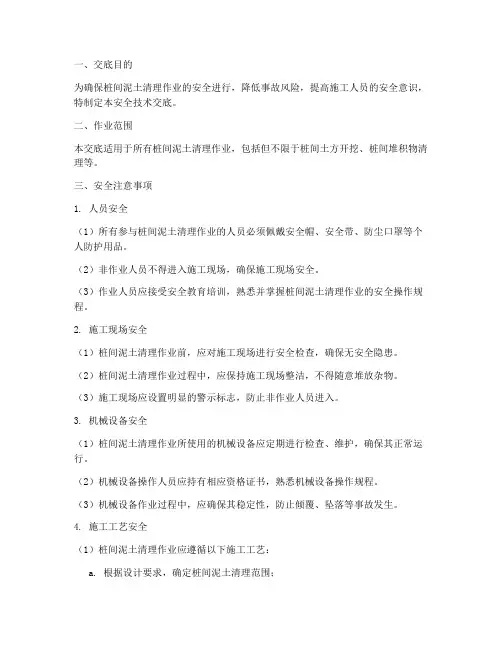

桩间泥土清理安全技术交底模板
一、交底目的为确保桩间泥土清理作业的安全进行，降低事故风险，提高施工人员的安全意识，特制定本安全技术交底。
二、作业范围本交底适用于所有桩间泥土清理作业，包括但不限于桩间土方开挖、桩间堆积物清理等。
三、安全注意事项1. 人员安全（1）所有参与桩间泥土清理作业的人员必须佩戴安全帽、安全带、防尘口罩等个人防护用品。
（2）非作业人员不得进入施工现场，确保施工现场安全。
（3）作业人员应接受安全教育培训，熟悉并掌握桩间泥土清理作业的安全操作规程。
2. 施工现场安全（1）桩间泥土清理作业前，应对施工现场进行安全检查，确保无安全隐患。
（2）桩间泥土清理作业过程中，应保持施工现场整洁，不得随意堆放杂物。
（3）施工现场应设置明显的警示标志，防止非作业人员进入。
3. 机械设备安全（1）桩间泥土清理作业所使用的机械设备应定期进行检查、维护，确保其正常运行。
（2）机械设备操作人员应持有相应资格证书，熟悉机械设备操作规程。
（3）机械设备作业过程中，应确保其稳定性，防止倾覆、坠落等事故发生。
4. 施工工艺安全（1）桩间泥土清理作业应遵循以下施工工艺：a. 根据设计要求，确定桩间泥土清理范围；b. 使用挖掘机、装载机等机械设备进行桩间泥土清理；c. 清理后的泥土应及时运离施工现场；d. 清理过程中，应确保桩体不受损坏。
（2）桩间泥土清理作业过程中，应密切关注桩体变化，发现异常情况立即停止作业，并及时上报。
5. 应急处理（1）发生安全事故时，应立即启动应急预案，采取有效措施进行救援。
（2）事故发生后，应立即向相关部门报告，配合事故调查。
四、作业流程1. 施工准备（1）了解桩间泥土清理作业的具体要求；（2）制定施工方案，明确作业流程、安全措施；（3）组织作业人员进行安全教育培训。
2. 施工实施（1）按照施工方案进行桩间泥土清理作业；（2）密切关注桩体变化，确保桩体安全；（3）发现异常情况立即停止作业，并及时上报。
3. 施工结束（1）清理施工现场，确保无安全隐患；（2）对桩间泥土清理作业进行总结，分析存在的问题，提出改进措施。
CFG桩间土的开挖及清凿桩头施工安全技术交底
积极与周边社区沟通、协调，争 取社区的理解和支持，营造良好 的企业形象。
THANK YOU
感谢聆听
调查周边建筑物、构筑物、道路、桥Байду номын сангаас等基础设施 情况，评估施工对其影响。
核实场地内及周边的交通状况，确定施工车辆和机 械设备的进出路线。
设计图纸审查
02
01
03
审查CFG桩布置图、桩位图、桩顶标高图等设计图纸 ，确保图纸准确无误。
核对设计图纸中的桩径、桩长、桩间距等参数，确保 满足设计要求。
了解设计对桩间土开挖及清凿桩头的特殊要求，明确 施工重点和难点。
清凿桩头施工质量检查
清凿前应对桩头进行检查，确保桩头完 整、无破损。
清凿过程中应注意保护桩身，不得损坏桩身 混凝土。
清凿后应检查桩头是否平整，有无 残留物，确保桩头质量。
验收标准与程序
验收标准
桩间土开挖和清凿桩头施工应符合设计要求和施工规范规定 。
验收程序
施工完成后，施工单位应首先进行自检，合格后报监理单位 进行验收。监理单位应按照验收标准进行检查，合格后签署 验收合格证书。
采取降噪措施
使用低噪音设备，合理安排施 工时间，减少噪音对周边环境 的影响。
控制粉尘污染
在易产生粉尘的作业区域采取 洒水、覆盖等措施，减少粉尘 的扩散。
加强设备维护
定期对施工设备进行维护保养 ，确保设备处于良好状态，减 少因设备故障产生的噪音和粉 尘污染。
节约资源、降低能耗举措
合理利用资源
优化施工方案，减少材料浪费，提高资源利用效率。
04
安全防护措施
个人安全防护用品配备
01
进入施工现场前，所有施工人员必须正确佩戴安全帽、安全带 、防滑鞋等个人防护用品，确保人身安全。
桩间土清理方案交底
(2)夜间施工时,监督职工不得敲打钢管等,尽量减小噪音,施工时严禁大声喧哗；
3.进出施工现场的所废水污染。
5.钻孔泥土的堆放处置措施
(1)钻孔排土集中堆放,堆码整齐,使用防尘网覆盖。
技 术 交 底 记 录
表C2-1
编 号
工程名称
怀来古城项目77#-81#（公寓）、地下车库I段
交底日期
施工单位
中建三局第三建设工程有限公司
分项工程名称
交底提要
CFG桩间土清理技术交底
接受交底人员：
审核人
交底人
接受交底人
技 术 交 底 记 录
表C2-1
编 号
工程名称
怀来古城项目77#-81#（公寓）、地下车库I段
环境保护及消防安全措施
成立环境保护小组,专门负责环境保护工作,制定环境保护规划并严格执行。
9.1.1粉尘控制措施
(1)现场定期洒水,减少灰尘对周围环境的污染；
(2)严禁在施工现场焚烧有毒、有害、有恶臭气味的物质；
(3)装卸或清理有粉尘的材料时,提前在现场洒水；
(4)严禁向现场周围抛掷垃圾。
9.1.2.噪声控制
CFG桩施工作业要在四周布置防护栏杆。
杜绝重大伤亡事故,施工用电严格执行三相五线制,施工现场用电实行一机一闸一漏保,施工用电与生活用电相区分。
管理人员督促电工经常检查,维修电气线路,按要求安装漏电装置,严禁机械带病工作,电动机械要有可靠的接零接地措施。保障劳动生产安全。
施工前,对参与施工的班组进行专项施工技术交底并签字归档,对存在的危险源做出明确标识,做好施工安全防护准备,增强施工人员安全意识,在施工过程中做到不被伤害,不伤害别人,遇到异常情况紧急避险。
桩间土清理剔凿桩头技术交底
1、主要机具
切割机、凿子、翻斗车、小挖掘机
2、施工准备
（1）根据设计图纸，划分各楼座清土施工流水段，提前规划清土施工步续。
（2）所有机具均应在施工前进行检查，同时配备专职技工，随时检修。
（3）明确清理桩间土、截桩头各项标高参数（见施工图纸）。
3、施工条件
（1）CFG桩成桩完成14d后可以进行桩间土的清理和截桩施工，清理完成后及时铺设褥垫层。
间土清理过程中，需要为压桩试验留足现场通道和吊车停放区域的保护土层。第三步清理现场路由部位桩间土。
施工过程中集水坑、电梯井等部位土方一并挖除，截桩标高按设计要求。
（2）截桩施工，截桩前先用水准仪测量桩顶标高并做标识，使用环形切割机沿标高线位置将桩身四周锯缝，锯缝
深度15cm，使CFG桩沿切割线处形成预裂面，再用大锤配合钢楔子剔除桩头。
表C2-4 技术交底记录
编号: 01-03-009
工程名称
京投发展朝东中心项目（一期）
日期
2020年05月01日
交底部位
3#、4#、9#、10#楼CFG桩桩间土清 理、桩头剔凿
页数
共
页，第
页
交底内容：
CFG桩灌注完成14天以后，进行剔凿桩头、桩间土清理。3#楼±0.000=31.600m，桩顶标高-10.32m（绝对标高
6、注意事项
·
（1）清理成桩土时，由专人控制标高，不得超挖，保证设计桩顶50cm保护土层。
（2）第二步施工清理桩间土时，需人工配合小型挖掘机开挖，桩头周边土体由人工用铁锹铲除，防止机械触碰桩
头而发生浅部断桩。
（3）截桩前先用水准仪测量桩顶标高并做标识，用切割机切缝后再用大锤配合钢楔子剔除桩头。
（4）清槽施工，需严格控制槽底标高，由人工跟铲抄测槽底标高。
桩间土及桩头清理技术交底
分项工程名称
基础工程
交底提要
桩间土清理及桩头清理的质量要求及施工工艺。
交底内容：
六、成品保护措施：
1、桩清好后，严防重型机械行走或扰动，防止使桩头压松造成桩顶混凝土不成型、断桩。
2、清土采用小型机械设备及人工开挖、运输，清土预留30cm人工清除，找平，避免断桩及对地基土的扰动。
审核人
交底人
接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各存一份。
2.当做分项工程技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
技术交底记录
表C2-1
编号
工程名称
交底日期
2012年2月18日
施工单位
中建二局第三建筑工程有限公司
分项工程名称
基础工程
交底提要
桩间土清理及桩头清理的质量要求及施工工艺。
交底内容：
一、本次交底主要针对本工程
CFG桩间土的开挖。
二、工程概况：
本工程采用CFG桩复合地基进行处理，桩径为400mm，混凝土强度等级为C25，遇集水坑等特殊的桩顶标高见后附图。褥垫层范围见后附图。
3、在水平凿除桩头时，杜绝过大的水平力，防止断桩，清桩头时，桩头部分的松散砼或砼浮浆必须清除干净，清至砼密实层，首先在桩侧面用人工钻水平方向凿50-100mm深沟槽，然后采用风镐自上而下进行凿除作业，保证不冲击破坏有效桩体。
4、凿除的砼块渣及褥垫层的部分土方及时清运。
五、质量标准及要求：
1、桩间土开挖应避免扰动基础持力层土，开挖后的标高允许偏差值为+0，-25mm，平整度为20mm。
（二）清凿桩头
1、清凿桩头紧跟随土方开挖进行施工，主楼部分的CFG面平整，不出现凸头形状，先采用风镐凿除，留150mm高左右采用钢钻人工仔细凿除平整。
0012技术交底记录-截桩,清理理桩间土及褥垫层施工
1.主要机具
小型挖掘机、全站仪、水准仪、塔尺、水平单杆、三级电箱、钢钎、大锤、小推车、铁锹等。
多层板、50mm厚脚手板、钢卷尺、小线、油漆等。
2.作业条件
2.1土方开挖区域工程桩施工完成14天后开始清理桩间土。
2.2桩间土施工前，桩区域内塔吊基础施工完成、塔吊安装完毕。
2.3配齐所有施工及管理人员，并对所有人员进行技术交底及安全交底。
3.3.5基坑肥槽做排水沟及集水坑：排水沟尺寸为：宽*高=300mm*200mm,排水坡度为0.5％，沟内铺级配砂石。集水坑尺寸为长*宽*深=500mm*500mm*700mm，集水坑间距50m。
3.3.6由于地下水位较高，挖到坑底如出现地下水时，在坑的角部设集水坑，坑深为700mm，放无纱管，用排水泵将水抽出坑外。
3.6验槽：桩头碎砼及槽底清理完成后，建设单位、设计单位、勘察单位、监理单位、施工单位共同验槽，质量监督站进行核验，并出具验收报告。
4.褥垫层施工：基槽验收合格后，进行褥垫层的施工。
4.1 250厚褥垫层范围：均出筏板300mm。
4.2褥垫层材料使用人工级配3:7级配砂石，砂采用质地坚硬的最大粒径不大于30mm碎石，中砂。砂石要级配均匀，砂
2.4检查电源、线路，昼夜施工并做好夜间照明准备工作。
2.5桩间土开挖前清整施工道路，保证土方车辆运输畅通。
3.工艺流程
3.1清理桩间土、截桩施工流程：
设备、人员进场→测量放线（集水坑、电梯基坑、塔吊基础等）→清槽至桩顶标高→凿桩头→检测→勘察、设计验槽。
3.2测量放线：
3.2.1根据测绘院提供的坐标点，采用全站仪测放出楼座的角部轴线交点坐标，然后根据图纸所示尺寸进行校核，轴线距离、角度偏差必须符合测量规程及测量方案的要求。
1、桩间土清理交底
技术负责人：
交底人：
接交人：
-
第 2 页
技术负责人：
交底人：
接交人：
-
第 1 页
表 C1—3
工程名称
技术交底记录
中房新城（住宅楼） 01
日期
2007-9-23
交底内容： 桩间土清理
振动仪振密，平板振动仪功率大于 1500KW，压振 3～5 遍，控制振速，振实后的厚 度与虚铺厚度之比小于 0.93，干密度不做要求。 （六）质量标准： 1、基本项目：桩体连续密实，不得有断桩、缩径、加砂等缺陷。 2、允许偏差： （1）桩长：+100 mm （2）钻孔垂直度：≤1.5％ （3）桩径： 20 mm。 （4）桩位： 满堂布桩：≤0.4D
6因剔桩造成桩顶开裂断裂按桩基混凝土接桩规定断面凿毛刷素水泥浆后用高一级混凝土填补并振捣密实
表 C1—3
工程名称
技术交底记录
中房新城（住宅楼） 交底部位 基础
工程编号
130101S070020101
日期
2007-9-23
交底内容： 桩间土清理
(一)主要机具： 三级电箱、小型挖掘机、钢钎、切割机、小推车。 （二）作业条件： 1、基槽开挖至设计桩顶标高以上 50cm，肥槽宽度不小于 50cm。 2、检查电源、线路，并做好照明准备工作。 4、配齐所有管理人员和施工人员，并对所有人员进行技术交底、安全交底。 5、施工前清整施工道路，保证运输通畅。 （三）CFG 桩复合地基清桩施工流程图： 清槽至标高 凿桩头 检测 褥垫层施工 退场。 （四）清土及剔桩： （1）第一步清土在罐压桩施工完毕后立即将多余砼铲除； （2）第二步在成桩后 5 天左右剔桩，避免因桩身强度提高较大时剔桩困难； （3）清土采用小型机械设备及人工开挖、运输，避免断桩及对地基土的扰动； （4）清土预留至少 20cm 人工清除，找平； （5）清槽后人工截桩，采用 3 根钢钎间隔 120，沿径向楔入桩体，直至上部桩体 断开，桩顶采用小钎修平； （6）因剔桩造成桩顶开裂、断裂，按桩基混凝土接桩规定，断面凿毛，刷素水泥 浆后用高一级混凝土填补并振捣密实。 5、褥垫层： （1）复合地基施工、检测合格后，方可进行褥垫层施工； （2）褥垫层材料使用 5～32mm 碎石或级配砂石；褥垫层虚铺 22～24cm，采用平板
清桩间土工技术交底
技术交底记录编号01-02-C2-001表C2-1工程名称北京住总万科回龙观028地块2#、3#楼交底日期2011·2·19施工单位北京市地质工程公司分项工程名称地基处理交底提要清桩间土技术交底一、准备工作：1.技术准备：1)熟悉施工图纸，对有关技术人员进行技术交底；2)组织测量人员进行桩位交接验收及复测工作，测设土方开挖控制点。
2.主要机具：履带式反铲挖掘机（容量0.3m3）、机动翻斗车、钻子、铁锤、轮胎式起重机、铁锹、手锤、梯子、撬棍、龙门板、小白线、钢卷尺等。
3.作业条件：1) 根据给定的控制坐标和水准点，按建筑物总平面要求，引测到现场。
在工程区域内设置测量控制网，包括控制基线、轴线和水平基准点；做好轴线控制测量的校核。
2) 夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
3）施工机械进入现场所经过的道路和卸车设施等，应事先经过检查，必要时要做好加固或加宽等准备工作。
4) 在机械无法作业的部位，修整边坡坡度以及清理槽底等均应配备人工进行。
5) 做好施工场地防洪排水工作，全面规划场地，平整各部分的标高，保证施工场地排水通畅不积水，场地周围设置必要的截水沟、排水沟。
6) 基坑边缘堆置土方或建筑材料或沿挖方边缘移动运输工具和机械，一般应距基坑上部边缘不少于2m，弃土堆置高度不应超过1.5m。
重物距边坡距离：汽车不小于3m,起重机不小于5m。
经抄平后由人工清底挖出。
7) 机械挖不到的土方，应配以人工跟随挖掘，并用手推车将土运到机械能挖到的地方，以便及进挖走。
"共四页第一页审核人交底人接受交底人1、本表施工单位填写，交底单位与接受交底单位各存一份。
技术交底记录编号01-02-C2-002表C2-1工程名称北京住总万科回龙观028地块2#、3#楼交底日期2011·2·19施工单位北京市地质工程公司分项工程名称地基处理交底提要清桩间土技术交底2.操作工艺：1) 开挖边坡的确定：基坑开挖，应先进行测量定位，抄平放线，定出开挖宽度，按放线分段分层挖土。
桩间土开挖技术交底
桩间⼟开挖技术交底1施⼯准备1、机械准备桩间⼟开挖采⽤W20C挖掘机配合施⼯，该挖机铲宽度600mm，可满⾜施⼯要求。
回填砂采⽤平板振动器振实。
2、劳动⼒准备机械开挖预留300mm采⽤⼈⼯开挖，⼈⼯开挖需要普⼯60⼈配合。
3、材料准备抄平样桩的设定采⽤短钢筋头，钢筋头长度300mm左右，直径不限，尽量利⽤钢筋下料的废料。
4、技术准备设⽴轴线控制点、将各承台边线、控制线⾓点转换为坐标，输⼊全站仪。
5、作业条件（1）桩基承载⼒检测完成并合格。
（2）有完整的承台、筏板、地下防⽔施⼯图纸。
（3）材料、⼈员、机械设备到位，满⾜开挖条件。
2施⼯⼯艺流程及操作要点1、施⼯⼯艺流程机械初挖→放线→开挖承台、基础梁、后浇带、基坑→砌筑砖垫层→回填砂→截凿桩头→桩侧壁清理→⼩应变检测→验槽2、机械开挖采⽤W20C挖掘机开挖⾄防⽔板底标⾼以上300mm。
3、放线根据图纸要求，采⽤全站仪放出承台边线、基础梁边线、后浇带边线、基坑边线，放线尺⼨为图纸标注尺⼨+侧⾯砖垫层厚度+防⽔及防⽔保护层厚度。
⼟⽅⼯程施⼯，应经常测量和校核其平⾯位置、⽔平标⾼和边坡坡度。
平⾯控制桩和⽔准控制点应采取可靠的保护措施，定期复测和检查。
4、开挖承台、基础梁、后浇带、基坑采⽤⼈⼯开挖，开挖⾄承台、基础梁、后浇带、基坑设计标⾼，标⾼控制采⽤抄平样桩控制。
5、砌筑砖垫层承台、基础梁、后浇带、基坑开挖⾄设计标⾼后，⼆次放线，在坑内弹线，放出砖垫层内控制线，砌筑砖垫层。
在⾼度⼤于600mm的基坑砖垫层砌筑时，预埋对拉螺丝杆，作为侧⾯混凝⼟浇筑的加固措施。
6、回填砂砖垫层砌筑⾄设计标⾼，在砖垫层外侧及表⾯不平部位回填砂，回填后采⽤平板振动器拉平振实，砂的含⽔率应达到最佳含⽔率要求。
7、截凿桩头在桩⾝四周按设计标⾼抄平，红油漆做出标记，作为截桩标⾼控制依据，然后依据此标⾼控制线，四周弹线，依据弹线采⽤切割机切割，切割深度10-20mm，采⽤占⼦剔凿混凝⼟桩⾝，剥离出桩⾝钢筋，然后采⽤⼤锤将上部桩体打倒，塔式起重机吊⾛。
清理桩间土技术交底
7.沿基坑周围设立围挡，无关人员不得靠近、围观。
8.所有施工人员进入现场必须佩戴安全帽，酒后不得进入施工现场。
六、成品保护
1.土方开挖应尽量避免碰撞桩体，以防桩体断裂。
2.土方开挖及破完桩后，严禁重型车辆驶入基坑，以防破坏桩头。
五、安全措施
1.土方开挖前应有详细的安全技术措施。对施工人员进场前进行安全教育，向工人进行详细交底，并结合本工程的特点作有针对性的质量和安全教育。
技术负责人：交底人：交接人：
表C1–3技 术 交 底
工程名称
怀来高硼硅特种玻璃研发中心（天元大厦）
交底部位
桩间土清理及破桩施工
工程编号
2012-003
日期
1.1确定桩位：首先将基槽内的现有土方清运出基槽，将槽底整平，根据桩的位置图在基槽内用白灰撒出每根桩的位置，确定不同开挖高度的桩位置。
1.2机械开挖：考虑实际情况，桩间土的开挖采用一台小型挖掘机（铲宽500MM）自北向南进行开挖，自卸汽车配合运出施工现场。开挖时沿两排桩的中心线开挖，每边留200mm土方采用人工开挖；机械挖土至槽底设计标高预留200mm土方（1-S轴-1-G轴桩间土挖至-10.68m标高处，1-G轴-1-A轴桩间土挖至设计标高预留200mm处），然后采用人工挖土，以免机械扰动基底原土。
2.1土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。
2.2桩基施工完毕并检验合格。
2.3建筑物或构筑物的位置或场地的定位控制线（桩），标准水平桩及基槽的灰线尺寸，必须经过检验合格；并办完预验手续。
2.4夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。
桩泥清理安全技术交底模板
一、交底目的为确保桩泥清理作业过程中的安全，降低事故风险，提高作业人员的安全意识，特制定本安全技术交底。
二、工程概况1. 工程名称：[具体工程名称]2. 工程地点：[具体工程地点]3. 分部分项工程：桩基工程4. 作业内容：桩泥清理三、安全注意事项1. 人员要求（1）作业人员必须经过专业培训，熟悉桩泥清理作业流程及安全操作规程。
（2）作业人员应具备良好的身体素质，无高血压、心脏病等不宜从事高空作业的疾病。
2. 工具与设备（1）桩泥清理工具应选用符合国家安全标准的产品，并定期检查、保养。
（2）机械设备应保持良好状态，确保作业安全。
3. 作业环境（1）作业区域应设置明显的警示标志，防止无关人员进入。
（2）作业现场应保持通风良好，确保空气质量符合国家标准。
4. 安全操作规程（1）作业前，应仔细检查桩泥清理设备、工具及安全设施，确保完好。
（2）作业人员应正确佩戴安全帽、防护眼镜、手套、防滑鞋等个人防护用品。
（3）高处作业时，必须系好安全带，并确保安全带系挂牢固。
（4）桩泥清理过程中，严禁酒后作业、疲劳作业、操作不当等行为。
（5）作业时，应保持作业面整洁，不得随意堆放材料、工具等。
（6）作业过程中，应密切关注桩基结构变化，发现异常情况立即停止作业，并上报相关部门。
5. 应急措施（1）发生意外事故时，作业人员应立即停止作业，采取紧急措施，确保自身安全。
（2）立即上报相关部门，并启动应急预案，组织救援。
（3）事故发生后，应做好现场保护，防止事故扩大。
四、交底内容1. 桩泥清理作业流程（1）检查桩基结构，确认桩泥清理范围。
（2）安装桩泥清理设备，调试至正常状态。
（3）作业人员穿戴好个人防护用品，进入作业区域。
（4）按照安全操作规程进行桩泥清理作业。
（5）清理完成后，检查桩基结构，确保安全。
2. 桩泥清理注意事项（1）作业过程中，应保持桩基结构稳定，防止发生倾倒、坍塌等事故。
（2）桩泥清理设备应保持清洁，避免发生卡堵、磨损等情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6.现场照明电源及水源配备齐全,夜间照明用的LED灯采取加罩措施,施工材料和拆除材料的存放及保管应符合防火要求。
7.沿基坑周围设立围挡,无关人员不得靠近、围观。
8.所有施工人员进入现场必须正确佩戴安全帽,酒后不得进入施工现场。
接收人
交底人
技术交底记录ห้องสมุดไป่ตู้
工程名称
红星美凯龙家居馆
交底项目
清桩间土
施工单位
河北恒图建筑工程有限公司
交底日期
年月日
三、质量标准
基槽允许偏差项目
1)表面标高+0,-50mm用水准仪检查
2)长度宽度允许偏差﹢50mm用钢卷尺检查
四、注意事项
1.机械开挖时注意不得碰撞桩,不得超挖,如挖至桩间土以下用砂石夯填密实。
五、安全措施
1.土方开挖前应有详细的安全技术措施。对施工人员进场前进行安全教育,向工人进行详细交底,并本工程的特点作有针对性的质量和安全教育。
2.交底应有文字记录,且履行签认手续。
3.每日施工前,召开班前会,进行安全教育。
4.所有施工人员认真贯彻执行“安全第一”的主要方针。严格按照安全交底及安全操作规程施
2.2桩基施工完毕并检验合格。
2.3建筑物或杓筑物的位置或场地的定位控制线(桩),标准水平桩及基槽的灰线尺寸,经过检验合格并办完预验手续。
2.4夜间施工时,应有足够的照明设施;在危险地段应设置明显标志,并要合理安排开挖顺序,防止错挖和超挖。
2.5施工机械进入现场所经过的道路、卸车设施等,应事先经过检查,必要时要进行加固或加宽等准备工作。
2.清理时,不得碰撞定位桩、标准水准点、轴线引桩,应经常测量校核其平面位置,水平标高是否符合要
3.清理时,同时注意进行沉降和位移观测。观测基坑周围护壁和其他设施。
4.破桩时,如出现桩顶标高低于30mm时,补桩时要用1:1水泥砂浆分层找补,找补时应先在坑内垫100mm的1-2石子,找平将圆形模具居中放置。然后抄平确定桩顶标高,标高即位置确定后,四周用级夯填,模具留置其中。在浇筑砼前,桩顶刷一层素水泥浆,再用同标号水泥砂浆垫底做为结合层425#水泥浆。振捣密实,防止漏振,设专人检查模板具是否移位,如岀现移位,应及时调整。如挖桩时遇到打桩所形成的断桩,应及时通知监理和建设单位共同协商解决,并做好记录。
2.6施工区域运行路线的布置,应根据作业区域的大小、机械性能、运距和运行起伏等情况加以确定。
2.7机械施工无法作业的部位和修整边坡坡度、清理槽底等,均应配备人工进行。
二、操作工艺
1工艺流程
确定桩位→挖掘机开挖→人工开挖、清理→凿桩头→清理桩头→人工清理、整平→边坡保护
1.1确定桩位:首先将基槽内的现有土方凊运岀基槽,将槽底整平,根据桩的位置图在基槽内用白灰撒出毎根桩的位置,确定不同开挖高度的桩位置。
1.2机械开挖:考虑实际情况,桩间土的开挖采釆用一台小型挖掘机(铲宽500mm)自北向南进行开挖自卸汽车配合运岀施工现场。开挖时沿两排桩的中心线开挖,每边留200mm土方采用人工开挖;机械挖至槽底标高预留（200mm土方),然后采用人工挖土,以免机械扰动基底原土。
1.3人工配合:在挖掘机开挖的同时,用人工进行配合,将离桩较近的土方用人工清理,将槽底预留的200mm机械无法开挖的土方人工挖出,并随时运走。
1.4土方开挖完毕，用水准仪抄出桩顶标高确定剔凿位置，用切割机将高出的桩头破除。最后净桩头剔平,达到表面平整,高低偏差允许在±10mm内。施工中,严禁把桩头打斜打裂。破除的桩头应随时运出。
1.5清理桩头:桩体破至设计标高后,将桩头清理干净,除去浮灰。
1.6人工清理、整平:土方开挖完毕,用人工将多余的土方清出,用水准仪控制标高随时抄平,清理至设计标高，等相关单位验槽。
工程名称
红星美凯龙家居馆
交底项目
清桩间土
施工单位
河北恒图建筑工程有限公司
交底日期
年月日
一、施工准备
1、主要机具
1.1挖土机械有:小型挖掘机、自卸汽车等
1.2一般机具有:铁锹(尖、平头两种)、手推车、切割机、錾子、锤子、水准仪、小白线或20号铅丝和钢卷尺。
2、作业条件
2.1土方开挖前,应根据施工方案的要求,将施工区域内的地下、地上障碍物清除和处理完毕
六、成品保护
1土方开挖应尽量避免碰撞桩体,以防桩体断裂。
2土方开挖及破完桩后,严禁重型车辆驶入基坑,以防破坏桩头。
3.基槽开挖完毕,应在基坑四角及中间预留积水坑,并预备足够的水泵,防止雨水浸泡基槽。
接收人
交底人
技术交底记录
