油水井套管深井阳极的施工要求及注意事项
深井阳极安装规则和注意事项、深井阳极井分类
深井阳极安装规则和注意事项、深井阳极井分类深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。

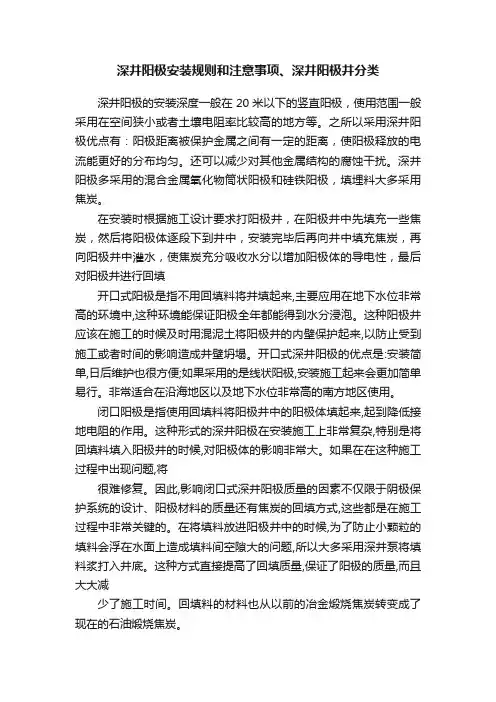

深井阳极安装规则和注意事项、深井阳极井分类
深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。

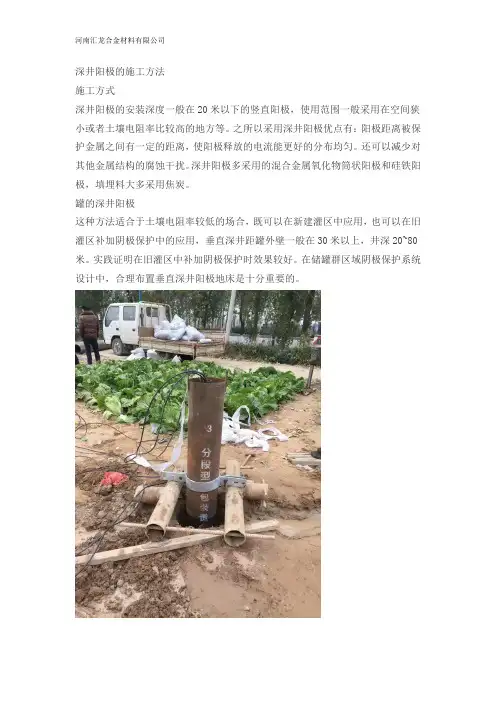

深井阳极的施工方法
深井阳极的施工方法
施工方式
深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
罐的深井阳极
这种方法适合于土壤电阻率较低的场合，既可以在新建灌区中应用，也可以在旧灌区补加阴极保护中的应用，垂直深井距罐外壁一般在30米以上，井深20~80米。
实践证明在旧灌区中补加阴极保护时效果较好。
在储罐群区域阴极保护系统设计中，合理布置垂直深井阳极地床是十分重要的。
河南汇龙合金材料有限公司座落在经济蓬勃发展的黄河沿岸、中原腹地---河南省原阳县，是专业从事阴极保护材料生产、销售、工程施工、防腐检测、技术咨询为一体的新型企业。
公司通过ISO9001国际质量认证和“汇龙防腐”商标注册认证。
公司海外事业部成立在迪拜和伊拉克两个石油大国，专门为油田单位做防腐技术服务。
公司主要经营产品有牺牲阳极系列和外加电流系列两大类：镁合金牺牲阳极、铝合金牺牲阳极、锌合金牺牲阳极、镁带、锌带、预包装高硅铸铁阳极、贵金属氧化物阳极、深井阳极、绝缘接头/法兰、热收缩带/套、恒电位仪、测试桩、参比电极、铝热焊剂及阴极保护配套产品，镁合金棒、镁合金深加工等上百种规格。
油井套管防腐牺牲阳极安装使用说明
油井套管防腐牺牲阳极安装使用说明一、引言在石油行业中，油井套管起着关键的作用，用于保护油井壁面免受腐蚀和其他外部损害。
为了延长套管的使用寿命和保护井壁，我公司引入了油井套管防腐牺牲阳极。
本文将详细介绍油井套管防腐牺牲阳极的安装和使用说明。
二、产品概述油井套管防腐牺牲阳极是一种通过阴极保护原理工作的金属阳极。
它会在与套管接触的金属表面释放出阴极保护电流，从而抵消套管受到的腐蚀性电流，延长套管的使用寿命。
三、安装前准备1. 确认套管材质：在安装之前，请确认套管的材质，并确保其与阳极的材质兼容。
2. 清洁套管表面：使用适当的清洁剂和工具，将套管表面彻底清洁，确保其无尘、无油和无其它杂质。
3. 测量套管尺寸：使用准确的测量工具测量套管的尺寸，以确保防腐阳极的尺寸与套管相匹配。
四、防腐牺牲阳极安装步骤1. 检查阳极：在安装前仔细检查阳极的外观和质量，确保没有损坏或缺陷。
2. 安装固定支架：根据套管的尺寸，选用适合的固定支架。
在套管上预留出足够的空间，确保阳极能够与套管充分接触。
3. 安装阳极：将阳极沿着套管的长度轻轻滑入固定支架，确保阳极紧密贴合套管表面。
4. 验证安装：在安装完成后，检查阳极与套管之间是否有间隙或松动现象，确保完全密封。
五、防腐牺牲阳极的使用与维护1. 监测阳极性能：定期监测阳极的电流输出和电势，并与预期数值进行比较。
如发现异常情况，应立即采取相应措施。
2. 定期更换阳极：根据运营经验和技术要求，制定换缺阳极的计划。
定期更换阳极有助于确保套管的持久防腐效果。
3. 妥善处理损坏阳极：如发现阳极损坏或缺失，应立即更换并妥善处理老旧阳极。
确保更换阳极的工作能够按照标准操作完成。
4. 阳极保护区域的检查：定期检查阳极保护区域，确保其没有被杂物或污垢覆盖，以免影响阳极的正常工作。
六、注意事项1. 安全操作：在安装和维护过程中，必须严格遵守相关安全操作规定，戴好防护设备，并确保没有任何火源附近。
2. 阳极存储：请将阳极存放在干燥、通风和温度适宜的地方，避免阳极受到潮湿或高温等不利影响。
深井阳极施工方案
深井阳极施工方案1.概述2.施工前准备2.1.设计方案确认：在开始施工前，需要确认深井阳极的设计方案，包括阳极数量、布置方式、电流大小等。
2.2.索引孔建立：根据设计方案，确定深井阳极的位置，并在地面上建立相应的索引孔，用于引导施工人员精确地找到施工位置。
2.3.设备准备：准备好所需的施工设备，包括钻机、土方机械、混凝土泵等。
3.施工步骤3.1.钻孔施工：根据设计方案，使用钻机在索引孔位置开始进行钻孔作业。
钻孔深度一般为20-30米。
在钻孔过程中需要注意保持孔壁的垂直度和光滑度，以便后续的阳极安装。
3.2.阳极安装：在钻孔完成后，使用泥浆泵将泥浆注入孔内，使孔壁保持稳定。
然后，在孔内安装阳极棒，保持阳极的垂直度和稳定性。
阳极的数量和布置方式根据设计方案进行。
3.3.导线铺设：将阳极棒与地面设备连接的导线铺设好，确保导线与地面设施之间的连接可靠，并避免导线因外界因素损坏。
3.4.混凝土灌注：在完成阳极安装和导线铺设后，使用混凝土泵将混凝土灌注入钻孔，将孔内的空隙填满，保证阳极的稳定性和密封性。
4.施工注意事项4.1.施工人员必须经过专业培训，并严格按照操作规程进行施工，确保施工质量。
4.2.在施工过程中，要注意安全防护措施，如佩戴好安全帽、防护眼镜和手套等。
避免发生人身伤害和设备损坏。
4.3.在选择深井阳极的材料时，要考虑到地下环境的特点，选择能够适应复杂环境的材料，并进行必要的防腐处理。
4.4.在施工过程中，要严格按照设计方案进行操作，并定期进行施工现场的检查和维护，确保施工的质量和安全。
5.施工验收5.1.施工完成后，进行施工质量验收，检查施工是否符合设计要求，孔壁是否平整、阳极是否垂直等。
5.2.进行射频测试，测试阳极的电阻、电位和幅值等参数，确保深井阳极的性能符合要求。
5.3.编写施工报告，记录施工过程中的关键控制点和技术参数，以便后续的维护和管理。
总结：。
深海油井施工安全注意事项及措施
深海油井施工安全注意事项及措施一、前期准备在进行深海油井施工前，需要做好充分的前期准备工作，以确保施工过程中的安全性。
以下是一些前期准备的注意事项和措施：1. 完善施工计划：制定详细的施工计划，并确保涵盖了所有施工阶段和可能出现的风险。
2. 进行必要的勘探和调查：在施工前，进行必要的勘探和调查工作，了解深海油井附近的地质情况和海洋环境，以便做出适当的安全措施。
3. 检查施工设备：确保施工所需的设备和工具经过检查和维护，符合相关的安全标准。
二、作业期间深海油井施工期间需要注意以下事项和采取相应的措施：1. 严格遵守施工规程：确保所有人员严格按照施工规程操作，遵循安全程序和操作标准。
2. 实施安全培训：为所有参与施工的人员提供必要的安全培训，包括相关的紧急救援和逃生措施。
3. 定期检查设备和工具：定期检查施工设备和工具的状况，及时修理或更换损坏的设备，以确保施工的安全性。
4. 施工区域标识和隔离：设置清晰的标识和隔离措施，以确保施工区域的安全。
5. 实施紧急救援计划：制定和实施紧急救援计划，包括事故处理和人员疏散等应急措施。
6. 定期进行安全检查：定期对施工现场进行安全检查，及时发现和纠正可能存在的安全隐患。
三、施工后期在深海油井施工完成后，还需要采取一些安全措施以确保后期运维阶段的安全性：1. 定期检修和维护：定期对深海油井进行检修和维护，确保设备的正常运行。
2. 建立健全的安全管理体系：建立健全的安全管理体系，包括制定安全操作规程和安全培训计划等。
3. 加强监控和预警：通过监控设备和预警系统，及时掌握油井运行状态，对可能的安全风险做出及时应对。
以上是深海油井施工安全的一些注意事项和措施，希望能对你有所帮助。
管道(井)施工注意事项
管道（井）施工注意事项1.开井之前首先调查附近通信、电力、雨污水、自来水、热力、煤气、石油等地下管线及障碍物，严禁未经调查就盲目施工。
2.管道（井）施工首先确保井的四周无过往车辆、行人，并在井的四周和相邻需要打开井口做好防护措施、设置安全警戒线等方式、夜晚还应设置闪烁灯光作为警示标志，确保行人、车辆能明显看清施工位置，同时也是保证井下施工人员安全。
3.管道施工时至少由两人进行，一人施工、一人负责看管井口、并注意来往行人车辆。
4.井下作业人员应佩戴安全帽，防止井上落物砸伤井下人员。
5.井口打开之前还应查看四周有无积水、沙石、泥土等可能导致管道被掩埋的物料，如有则需将四周清除。
6.井内存在积水的，首先要用长杆等器具测量水面至井底深度，需要人工排水的则应在排水后方可作业，如积水自四周涌入还需确保积水不会在短时间将作业人员淹没。
7.有必要时，可将井下作业人员自腰部向上至肩用安全绳绑好，发生意外情况时候能及时从井下提升上来。
8.井下作业使用动力电源时应确保抽水泵、电缆线、发电机完好不漏电，确保施工人员不发生触电事故。
9.禁止在井口或井下吸烟、明火作业，遇有易燃气体可导致燃烧爆炸，烟火还可导致井内氧气减少造成施工人员一氧化碳中毒。
10.下井进行施工作业时必须打开人孔盖进行通风，及相邻井口，形成各井之间对流新鲜空气，并确认不存在有害气体后，方可进入。
11.井下施工使用照明器具应采取防爆式，或手电等照明器具，绝对禁止明火、电焊、气焊等，如需要明火作业的应将施工部位取出至井外，或采用向相邻井内人为排风等措施、确保井下气体较为流畅的环境方可。
12.管道内传输光（电）缆时用电缆挂牌记号笔标注好电缆走向，长度，并在图纸上标注出来。
13.需要割接管道内光（电）缆时应反复检查好所割接部位，确保无误后方可进行。
14.安全警示标志和防护设施应随工作地点的变动而转移，作业完毕立即恢复井盖并撤出安防措施。
深井阳极施工完整方案
深井阳极施工安装方案河南汇龙合金材料有限公司刘珍阴极保护材料、牺牲阳极保护、外加电流保护、阴保辅助材料、管道材料河南汇龙合金材料有限公司技术部：刘珍编制：2018年8月内部资料请勿外传1.1深井阳极施工方案深井阳极施工安装，在合适位置（根据现场条件选取）打一眼直径为300毫米，深≥40米井。
每口井安装3支Φ219*6000mm贵金属氧化物阳极，深井地床位置距管道约50-200米，并铺设阳极电缆，阳极电缆引入阴保机柜接入恒电位仪。
施工工艺（1）施工准备施工前，勘查施工现场，了解阴极保护站内外设施的分布和施工要求。
施工前作好备料工作，所有材料、设备的规格型号与设计相符。
各种设备到现场后，要根据装箱单开箱检查、清点，各种零部件、随机工具和设备资料应齐全完整。
（2）施工简图在深井位置安装井架及其它钻井附属设备，使用直径300钻头（3）深井阳极深井施工深井为直径300毫米，深40米井。
首先选择合适位置（根据现场条件选取）钻取深井。
开始钻井，如需要在钻井时加套管。
当钻井达到预定深度时，停止钻井，取出钻头。
准备安装预制阳极体。
（4）深井阳极安装深井阳极安装施工必须在深井施工后立即开始。
首先检验预制阳极体引线电缆是否完好。
将吊装车辆布置在吊装位用钢丝将预制阳极体连接将预制阳极体掉起，慢慢移动到井口，释放钢丝，将阳极慢慢放入井内。
当预制阳极上端面，距井口1米时，将第一支阳极体电缆穿过第二支预制阳极体排气管。
将第一支阳极固定；用钢丝将第二支预制阳极体连接，掉起慢慢移动到第一支阳极位置，将第一支阳极体与第二支阳极体进行焊接。
焊接处用热收缩套进行包解开第一支阳极的固定，释放钢丝，当第二根预制阳极上端距井口1米时，安装第三根阳极。
重复此步骤当预制阳极到达井底时，回填碎石至井口。
安装排气管和电缆管弯头。
按图纸砌阳极井座井架。
1.2阳极电缆敷设3根预包装阳极引出电缆进入防爆接线箱，从防爆接线箱中引出一根汇总阳极电缆经过穿管沿墙敷设进入阴保间，接入恒电位仪。
深井阳极安装使用问题及解决办法
深井阳极安装使用问题及解决办法
深阳极地床与浅埋地床相比起来，通常情况下，由于现场施工复杂，维修和更换难度较大。
因此，要合理解决现场施工安装的便利性问题。
阳极应正确放置在设计深度，以确保现场安装质量。
深井阳极的使用寿命高硅铁阳极应避免由于提示效果需要解决的主要问题是深阳极地床提前将失败由于柱头效应和空气阻力,而阳极地床接地电阻尽可能最低,不会导致直流杂散电流干扰周围地下金属结构。
1. 使用寿命
①电流密度和消耗速率
阳极体中串联镀钛贵金属氧化物阳极具有优良的电化学活性，极化小，在土壤中的电化学稳定性好，耐酸性环境极强。
根据有关部门的考验,当阳极用作外部辅助阳极电流保护土壤,工作电流密度条件下的100 /平方米,无论气体进化反应或氯反应发生在阳极表面在操作过程中,其电化学性能不降低,因为土壤酸化以及工作环境变得恶劣。
同时，它的消耗率非常低，消耗率小于6mg / a·a，电流密度和消耗率指标远好于高硅铁阳极，设计寿命不小于30A。
油井套管防腐牺牲阳极安装使用说明
油井套管牺牲阳极使用说明书防腐阴极保护牺牲阳极系列2017年版一、概述目前油井管柱/油井套管牺牲阳极主要采取在油套环形空间内加化学药剂的方式进行保护，但由于井下介质环境、工艺条件的复杂及油水介质的强腐蚀性及井温的升高缓蚀剂的缓蚀率有着明显的下降趋势，使得井下管柱仍表现严重的腐蚀。
尤其在高温下使用不当会加速对管柱的腐蚀。
油井套管防腐用镁铝锌阳极阴极保护技术在油井套管外壁防腐蚀中的应用油井套管外防腐牺牲阳极分布优化技术研究油井套管专用阳极接头(镁合金牺牲阳极)的使用说明书。
二、结构牺牲阳极防腐油管短节由上接头、下接头、上压帽、下压帽、合金电极和中心管组成。
应用于注水井和高含水油井的油管及套管内壁防腐蚀。
该技术只是在油水井作业过程中一次施工，减少油井频繁加缓蚀剂的麻烦及在高温下缓蚀剂高温（90℃以上）保护不足.三、工作原理任何一种金属处于电解质溶液里都有一个对应的电极电位，不同的金属在同一种电解质溶液里有不同的电极电位，相同的金属在不同的电解质里也有不同的电极电位；电极电位不同就出现了电位差，这个电位差将推动电子流动而形成电流。
在电流流出的地方，金属受到腐蚀叫阳极区；在有电流流入的地方金属得到电子则不会腐蚀。
阴极保护的原理是给金属补充大量的电子，使被保护的金属整体处于电子过剩状态，因此使金属原子不容易失去电子而变成离子，溶解到电解质中去，实现金属材料的防腐。
油田开发生产中的采出液和注入水地层水矿化度较高，含有硫化物、二氧化碳、氧气、硫酸盐厌氧菌等属于强电解质，对井下油管、套管都具有较强的腐蚀性。
在油套环空构成环空的套管和油管两种金属材料的材质是不相同的，在电解质中的电极电位也不同，这就形成电化学腐蚀的原电池，大部分的套管材质都优于油管材质，因此油管的电极电位负于套管的电极电位，当他们处于电解质中发生电化学反应时，油管作为阳极失去电子而发生电化学腐蚀，另一方面采出液体和气体由于温度、压力等因素影响的结盐、结垢和硫化铁等对井下油管均起着腐蚀作用。
深井阳极施工方案
深井阳极施工方案一、项目背景随着电力系统的发展，电力设备和设施的数量不断增加，电力设备的运行稳定性成为电力系统运行的关键。
为了保障电力设备的正常运行，减少电力设备的腐蚀和损坏，采用阳极保护措施已成为一种常见且有效的方法。
深井阳极施工即是一种常用的阳极保护方式，本方案旨在介绍深井阳极施工的具体过程和注意事项。
二、施工目的三、施工内容1.施工前准备工作a.开展前期调研和勘测，确定施工位置和数量。
b.制定详细的施工方案和施工计划，包括施工工艺、设备和材料的准备等。
c.安排专业技术人员参与施工过程，保障施工的安全和质量。
2.施工材料、设备准备a.选择合适的阳极材料，如铜、镁或铝阳极等。
b.准备控制设备，如电流调节装置、监控装置等。
c.配备施工所需的工具和器材，如电缆、防腐涂料等。
3.施工流程a.孔洞钻探：根据设计要求，使用专业的孔洞钻探设备，开挖深井孔洞。
b.孔洞加固：通过加固材料对孔洞进行加固，确保孔洞结构的牢固和稳定。
c.安装阳极：将阳极设备降入孔洞中，固定好阳极的位置并与地面的电缆连接。
d.填充介质：根据设计要求，在孔洞中填充适当的介质，增加阳极设备与周围土壤的接触面积。
e.安装控制设备：根据方案要求，安装电流调节装置、监控装置等控制设备并进行接线。
f.防腐涂层处理：对阳极设备外表面进行防腐涂层处理，确保阳极设备的长期使用。
g.连接验收：对阳极设备与电力设备进行连接验收，确保施工质量和连接稳定。
四、安全注意事项1.施工人员需具备一定的电力设备施工经验和相关证书。
2.施工现场要严格按照相关安全规定进行操作，如佩戴防护用品、使用防爆工具等。
3.阳极设备的安装和调试过程需牢固固定阳极设备，防止设备脱落或损坏。
4.施工现场需设置警示标志，确保周围人员的安全和施工的顺利进行。
五、施工质量控制1.施工过程中严格按照施工方案和施工要求进行操作。
2.对施工工艺、设备设施以及施工质量进行监督和验收，确保质量符合设计要求。
深井阳极施工方案(word文档良心出品)
陕京二线京58 地下储气库群阴极保护深井阳极地床施工技术方案编制人：审核人：审批人：华北石油工程建设有限公司第四工程处2010年5月25日一、工程概况本工程为集注站深井阳极阴极保护施工，深井阳极地床井深40米、编制依据GB/T21448-2008《埋地钢制管道阴极保护技术规范》 GB/T21246-2007《埋地钢制管道阴极保护参数测量方法》 SYJ4006-1990《长输管道阴极保护工程施工及验收规范》三、组织机构项目经理：陈忆杰四、施工方案4.1施工工序准备本工程施工程序为：开工前准备阶段—安装钻井支架—钻井施工—安装深井阳极 f 填充碳粉颗粒和细砂f 验收 4.2施工方案 4.2.1开工前准备阶段1）施工开工前，对地下管线进行探测，发现没有管线后方可进行下一步施工作 业 2）确定位置后，对场地进行清理，去除杂物及其他障碍物施工队长：陈立军HSE 工程师：黄勇 SUWE N GUAN技术负责人：易专材料员：方琦永清钻井施工队4.2.2 安装钻井支架永清钻井队进入现场，在清理好的场地上安装钻井支架。
应做好机台调直平整，设备布置整齐，器材堆存合理，塔架竖立牢固等工作，然后进行钻机安放4.2.3 钻井施工1）再次探测钻孔下没有地下管线2）钻井井口用护井套管固井，套管采用聚氯乙烯套管（①450*12）,套管固井深度要求达到 5.7 米3）由于是在松散地层中钻探成孔，建议采用冲击式钻井清水水压逐级扩孔法。
4）在下钻时不断用固井剂固定井壁，防止井塌4.2.4 安装深井阳极1 ）安装前将两段阳极套管之间进行对接焊接，要求焊接牢固2）排气管及电缆套管均应在下井前在地面施工完毕3）将焊接好的阳极套管缓慢放入井中4.2.5 填充碳粉颗粒及细砂阳极体下井后，要求阳极体在井的中心位置，在两侧加入足量碳素填料，要求碳粉填料填充至阳极体上方 3 米。
然后用细砂填充井眼。
4.2.6 完工验收五、安全环境技术措施1 、在深井阳极施工方案批准后，要对施工作业人员进行全面技术交底。
深井阳极施工方案
深井阳极施工方案一、背景介绍深井阳极是一种用于保护金属构筑物免受腐蚀的重要方式。
通过在地下埋设阳极材料，与金属构筑物形成一定的电化学电池系统，以减少金属构筑物的腐蚀程度，延长其使用寿命。
在深井阳极施工中，选用合适的材料、合理的布设方案和科学的施工工艺至关重要。
二、材料选择1. 阳极材料常用的深井阳极材料包括镀锌电解铁、铝镁合金等。
选用耐腐蚀性好、导电性能稳定的阳极材料，能够有效提高阳极系统的工作效率。
2. 地下导线地下导线是阳极系统中连接阳极材料与地表设备的纽带，应选用导电性能良好、抗腐蚀性强的导线，确保阳极系统的正常运行。
三、施工方案1. 布设规划在深井阳极施工前，需进行场地勘测和设计规划，确定深井位置、布设数量及深度等参数。
根据设计要求，进行深井的挖掘和凿孔。
2. 阳极安装将选用的阳极材料沿深井壁面均匀固定，并与地下导线连接。
确保阳极的全面接触地下介质，并与金属构筑物之间建立良好的电化学联系。
3. 电路连接通过地下导线将阳极与地表的监测设备连接，建立完整的电路系统。
运行监测设备，确认阳极系统的正常工作状态。
4. 施工验收对深井阳极系统进行全面验收，检测各项参数是否符合设计要求。
注意施工过程中可能存在的安全隐患，确保施工质量和人员安全。
四、施工注意事项1.施工前应认真阅读相关设计图纸和技术规范，做好施工准备工作。
2.施工现场要做好防尘、防水等工作保护，确保施工安全。
3.深井阳极施工中应注意避免阳极材料与地下水等腐蚀性介质直接接触，以延长阳极材料的使用寿命。
4.完成施工后应定期检测阳极系统的工作状态，及时处理异常情况，确保阳极系统的稳定运行。
五、总结深井阳极施工是一项重要的防腐蚀工程，合理的施工方案和严格的施工要求对阳极系统的性能起着决定性的作用。
通过本文介绍，相信读者对深井阳极施工方案有了更深入的了解，希望能够在实际工程中取得良好的效果。
以上是关于深井阳极施工方案的介绍，希望对读者有所帮助。
方案-深井阳极安装施工中的注意事项
河南汇龙合金材料有限公司编制刘珍技术部深井阳极安装施工中的注意事项深井阳极床因具有占地面积小、保护电位均匀、接地电阻相对较小等特点.在许多复杂环境下的钢质管道阴极保护工程中得到应用。
1阳极井位确定与打井方式选择阳极井井位的选择应在符合规范及设计要求的前提下，尽可能选择地势平坦、与周围环境设施(特别是金属设施)相河南汇龙合金材料有限公司编制刘珍技术部互影响小、方便钻井设备作业以及便于日后检查维护的地方.一般由施工单位、设计、甲方及阴极保护方面的专家共同确定。
井位确定后.要了解阳极井深度范嗣内的地质结构，在此基础上根据阳极井的深度、井眼直径来选择合适的钻井方式及设备。
常用的水井钻机有冲击钻和旋转钻，冲击钻一般适用于地质结构均匀、井眼直径较大且深度不大于100 m的阳极井.否则就要考虑用旋转钻机。
我们用冲击钻在沙漠打深度50 m、井眼直径450～500 mm的深井已很困难。
尽管采用了大量的膨润土或红土.但因沙子在水(泥浆)中离析和沉降速度太快.很容易将数吨重的冲击钻头抱住，造成提升钢丝绳断裂.需要更大的提升力才能将冲击钻头提出。
我们也用冲击钻在戈壁卵石层打50 m深井.打到30 m左右因石头过大引起整个井壁坍塌。
用打水井的旋转钻机打阳极井，虽然设备相对简单。
但井壁往往不够圆滑.特别是卵石地层尤为明显，可能会出现卡井事故。
所以对这些问题应有充分的认识.要求钻井方采取措施，保证阳极体能够一次顺利下到井底。
2阳极体下井及注意事项阳极井钻井一般由专业打井队完成.只要注意以上事项。
阴极保护施工方与井队多沟通.并提交书面技术要求，河南汇龙合金材料有限公司编制刘珍技术部订立书面合同。
加强过程管理.就能保证阳极井顺利完井。
阳极体的组焊及下井工作一般由阴极保护施工方组织实施。
这项工作是整个深井阳极工程的关键工序。
要有详细的方案和措施。
（1）阳极的到货验收。
到货的钢套管组合阳极带有与井深相适应的独芯电缆及配件或附件，要组织人员验收(如外观完好、两端封堵较严密、焦碳粒填装密实、阳极体与钢套管内部固定牢固无松动现象、引出电缆规格符合要求且外观完好、万用表测试电缆与钢套管电阻几乎为零等).验收合格后方可组焊。
深井阳极的施工注意事项
深井阳极的施工注意事项深井阳极由于井的深度要穿透不同土质的土壤层，不同的土质就会有不同的电阻率，当阳极处在不同电阻率的地层中时，阳极排放量的量也是不一样的。
如果阳极处在电阻率非常低的土壤层中，阳极的电流就会流动的非常快，阳极也会很快的被消耗掉，因此我们有必要在阳极电缆上安装上具有调节电阻作用的电阻器，调节阳极的电流的输出。
当深井打好后，有时需要实际测量地层的电阻以确定阳极的安装位置，此时，可以利用蓄电池、可调电阻、及电流表，实际进行测量。
首先将蓄电池的负极连接到被保护管道或附近的接地体上，正极连接到一支阳极上，将阳极自井口逐步放入已经注满水的井中，每下放一米，读一次电流值。
直到阳极到达井底。
目前随着阴极保护技术的发展越来越精湛，并且总结了以往很多年的实际工程的施工经验，在阴极保护系统中各项施工都已经有了专业的标准可寻。
现在就说回填料，在深井阳极中回填料的使用是必不可少的一不，因此回填料的选择也是至关重要的。
就现在的施工经验大不多采用都是不导电的回填料。
采用这样回填料的主要目的就是出于回填料中心位置的阳极所流出的电流在附近的地表土壤中释放出去。
否则，阴极保护系统就会受到损坏，不能正常工作，现在阳极井上面的填料一般采用的都是砾石和粗砂。
将电流和井深的关系绘制成图，就可以找到电阻最小的地层位置，并以此确定阳极地床活性段位置。
阳极安装过程之套管安装和井下试验，首先是打井，完成后第一个要安装的是一块约6米的塑料套管，这条塑料管的直径一定要比阳极井大一点，大概5厘米就可以，将其安装在阳极井顶部。
这段塑料套管在施工后一般都会选择留在阳极井中。
套管在阳极安装过程中起到一个支撑的作用。
真正安装阳极之前还要进行一系列的测验，测量的目的主要是为了确定阳极安装的位置最恰当，最大可能的减少接地电阻。
条件是首先阳极井中注满水，并在阳极井不同的深度都一次进行测量，可以用蓄电池供电，只要测量结果要两个，第一个是测量阳极与被保护结构之间的电阻；第二个是测量阳极处在阳极井不同深度时候，蓄电池输出电流的变化。
管井施工注意事项
管井施工注意事项一、管井施工的重要性管井是一种用于传输水、电、煤气等管道的基础设施，它在城市建设中扮演着重要的角色。
对于管井的施工，需要特别注意一些事项，以确保施工的安全性和正常运行。
本文将详细介绍管井施工注意事项。
二、施工前的准备工作在进行管井施工之前，有一些重要的准备工作需要完成：1. 确定施工的目的和功能：在开始施工之前，要明确管井的具体用途和功能。
这有助于确定所需的材料、设备和施工方案。
2. 进行详细的设计和测量：合理的设计和测量是管井施工的关键步骤。
施工前必须进行详细的设计和测量，以确保管井的尺寸、位置和倾斜度符合要求。
3. 安全检查和风险评估：在开始施工之前，必须进行全面的安全检查和风险评估。
闪电保护、防火措施、防爆措施和安全防护设备等方面的问题都需要被严格考虑。
三、施工中的注意事项1. 指派专业人员负责施工：管井施工需要专业知识和技能，因此必须指派经验丰富的工程师或施工队伍负责施工。
他们应当熟悉施工规范，并具备处理施工现场问题的能力。
2. 选择适当的材料和设备：在进行管井施工时，必须选择符合规范要求的材料和设备。
材料的质量直接影响管井的使用寿命和安全性，设备的质量则影响施工的效率和质量。
因此，在选择材料和设备时，务必注意其品质和可靠性。
3. 保障施工现场的安全环境：在施工现场必须建立安全环境，确保工人和周围居民的安全。
施工现场应设置围栏，标明警示标志，确保人员不会误入施工区域。
同时，施工人员应经过必要的培训，了解施工安全操作规程，并佩戴个人防护装备。
4. 控制施工过程中的噪音和粉尘：管井施工过程中会产生噪音和粉尘，这对施工人员和周边环境都会造成影响。
因此，必须采取相应的措施来控制噪音和粉尘的产生，如使用降噪设备、安装粉尘收集器等。
5. 加强施工工序的监控和质量控制：管井施工涉及多道工序，每个工序都必须严格监控和控制质量。
质量控制包括施工材料的检查、施工过程的检验和现场记录的完备，以确保施工符合相关的规范和标准。
有关深井阳极在选址,安装施工中的一些注意事项
深井阳极是深度在15米以下的竖直阳极。
主要用作地表狭小或地表土壤电阻率高的场合下的阴极保护系统阳极。
深井阳极是深井阴极保护技术的重要组成部分，是保护电流的发散单位；深井的钻建质量及阳极的安装质量直接影响着整个区域性阴极保护的保护效果。
影响阳极接地电阻的主要因素是阳极井深度。
深埋式地床根据深度不同可分为深井（20-40米）、中深井（50-100米）和深井（>100米）三种。
考虑阳极井的直径时，应充分考虑到排气管（25毫米）、阳极以及电缆占据的空间。
因此，阳极的直径一般不小于200毫米。
直径小于200毫米时，应对阳极的安装进行严格的控制，输出电流大时，应增大阳极井的直径。
井架与井座：必须与地面保持垂直，不得倾斜，井座一定要牢固，吊装阳极体井架升起的高度不得小于8米并与地面垂直。
同时，载重量不得小于2炖。
井径：先用450mm 的钻杆钻深5m，取出钻杆后加装护井钢套管（450*4*5000）后，再换用350mm的钻杆钻至图纸所要求的深度，并且在钻井的过程中要不断加膨润土和用黄泥固井，防止井塌，同时，钻井的工程中井径必须一致，井必须和地面保持垂直，严禁出现喇叭口或缩井现象。
井钻好后，井内必须充满水，以保养井，原则上，不得超过1小时；并检测井是否达到设计的规定要求。
选址原则1、深井阳极地床与被保护构筑物距离不小于80米。
2、地床不宜设在低洼处、死水区以及排水区。
3、地床应避免设在存在有害物质（碳氢化合物、重金属盐和盐水等）污染的区域。
4、阳极井开口位置应高出洪水位。
5、土层厚、无石块，便于施工。
阳极井的尺寸不是随意确定的，它将受到一系列的因素影响。
其中之一是回填料与土壤接触面上的电流密度。
经验表明，对于回填料的电流密度要进行限制，其原因是：1、阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极保护电流试图将水分蒸干，其程度取决于土壤类型及电流密度。
2、阳极反应消耗水分产生气体，气体的集聚或阳极表面的干燥都会增大阳极的接地电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
油水井套管深井阳极施工要求
及
注
意
事
项
河南汇龙合金材料有限公司
2018年版
深井阳极最初的设计是三根硅铁阳极以串联的形式连在一个电缆上。
这样的
设计优点是可以节约部分成本,但是缺点是非常严重的,这种方式的安装特别麻烦,而且很容易出现故障。
更严重的是如果一根电缆出现损坏3根阳极都将报废,所以得不偿失!
随之经验的不断增加,目前已经改用了新的方式,就是每一根阳极用单独的电缆连接,这样一根电缆出现问题的时候就不会影响的其他阳极正常工作了。
使用硅铁材质的阳极时,需要对其表面电流密度进行限制。
原因是当电流密度过大的时候,周围环境的水分会脱离阳极,这种情况下养伤的水分得不到补充,表面就会变得干燥生成不能导电氧化膜,这样会增加深井阳极的接地电阻。
如果将外部电源切断,电阻减小,但是如果恢复供电的时候,电阻就会迅速增大。
现在越来越多的阴极保护工程选择深井阳极,阳极井的深度直接影响着阳极接地电阻。
深井阳极也因此按井的深度分成了三种:深度在20米到40米之间的是浅深井;深度在50米到100米之间的是中深井;深度大于100米的是深井。
深井阳极井的尺寸——深度
设计阳极井的时候一定会关注到井的直径,这时候一定要充分考虑到大约25毫米的排气管,还有阳极本身的体积,电缆需要占据的空间。
所以,设计施工阳极井的时候,阳极井的直径在通常情况下都会大于200毫米。
如果设计阳极直径小于200毫米时,一定要严格检查阳极体的安装,一旦发现输出的电流过于大的时候,应该立即设法增加阳极井的直径。
阳极安装：确认钻井达到设计深度，验证是否达到设计要求，进行小幅调整。
确认满足设计要求后，启动阳极的安装工作。
阳极采用人工安装，下井过程中，要轻拿轻放，阳极位于井孔中央，每只阳极的引出电缆做好标识，引入到阳极防爆接线箱。
排气管应有一系列小孔或细缝，孔和缝要足够小，防止填料进入。
装填填料时排气管两端要密封。
排气管末端应距地面有足够高度，防止污物进入阳极地床。
回填采用人工装填的方式，少量、缓慢、匀速装填，确保完全沉降。
装填一部分后待其沉降一段时间再继续装填，全部装填完后，沉降一天，然后开始向井内填细沙和砾石，向井内注水。
深井阳极地床施工完毕，应在井口设置井盖，井盖留有通气孔，防止气体聚
集，气体对电缆有一定腐蚀，所以通气孔可以设置在井台壁上，一个砖口大小。
控制信号参比电极安装在汇流点处，在管道一侧200mm处，安装方法：将Cu/CuSO4参比电极从包装塑料袋中取出，放入预先用淡水浸泡24小时，应注意电极完全浸没于溶液中。
根据要求，挖好参比电极埋设坑后，将泡好参比电极连同回填料埋设于预挖的埋设坑中，再向坑中浇适量淡水，保证电极与周围土壤之间的导电性。
在设计深井阳极工程的时候,选择回填料也是至关重要的,回填料主要作用就是减小阳极的接地电阻,因为阳极的反应都会转嫁到回填料上,所以回填料可以减少阳极自身的消耗,保持阳极井的形状。
据此,可以了解到可以作为回填的材料必须具有低电阻率,小颗粒高密度等特性。
目前,市场上的回填料主要是两种:一种是石油焦炭另一种是冶金焦炭。
这里主要推荐的其中的一种是石油焦炭,因为这种材料是通过高温烧制而成,导电性和均匀性都非常出众。
焦炭回填料填入阳极井的时候最好采用泵将焦炭从阳极井底部打入井中。
回填料的电流密度阳极井的尺寸不是随意确定的，它将受到一系列因素的影响。
其中之一是填料与土壤接触面上的电流密度。
经验表明，对于回填料的电流密度要进行限制，其原因如下：
（1）阳极与土壤之间必须保持一定的湿度，由于电渗透效应，阴极保护电流试图将水分蒸干，其程度取决于土壤类型以及电流密度。
(2) 阳极反应消耗水分并产生气体，气体的积聚或阳极表面的干燥都会增大阳极的接地电阻，气体的产生量直接与电流密度有关。
(3) 在特殊情况下，阳极与土壤接触面的温度会升高。
这也会加快水分的蒸发速度，而温度又和电流密度、土壤导热性以及阳极尺寸有关。
之前说选用填料一定要选择电阻率低的,主要是因为这样可以尽可能的减少阳极的使用消耗量。
简单来讲,假设在相同的施工环境下,并且使用的阳极井的尺寸大小也是相同的的情况下,选用的回填料电阻率越低,阳极间距就越大;相反,选用的电阻率越小,阳极的间距就会越小。
现在生产回填料的厂家越来越多,很多厂家都以嗲电阻率为卖点,强调他们生产的回填料的电阻率很低。
但是不同的施工环境,安装阳极的实际情况以及选择各种阳极本身的一些特点如密实度等当然还有周围环境中土壤的水含量都是要考虑的重要因素。
因此选择回填料的最基本要求有:最小电阻率取2.0ohmNaN;球形颗粒最好回填和压实;为了方便补充填料的消耗,回填料要在低于阳极底部3米,高于阳极最顶部3米。
长期的施工经验说明填料的电流密度应该适当进行控制,主要的原因是:必须保持阳极与土壤之间有一定的湿度,阳极反应发生反应的时候会产生气体,这种气体的量会直接影响电流密度。
当遇到特殊的情况时,阳极与土壤的接触面的温度也会增加,这样又会加速周围水分的蒸发,这时温度就和电流密度,土壤的导热性还有阳极井的尺寸有了密切的关系。
深井阳极的安装深度一般在20米以下的竖直阳极，使用范围一般采用在空间狭小或者土壤电阻率比较高的地方等。
之所以采用深井阳极优点有：阳极距离被保护金属之间有一定的距离，使阳极释放的电流能更好的分布均匀。
还可以减少对其他金属结构的腐蚀干扰。
深井阳极多采用的混合金属氧化物筒状阳极和硅铁阳极，填埋料大多采用焦炭。
在安装时根据施工设计要求打阳极井，在阳极井中先填充一些焦炭，然后将阳极体逐段下到井中，安装完毕后再向井中填充焦炭，再向阳极井中灌水，使焦
炭充分吸收水分以增加阳极体的导电性，最后对阳极井进行回填开口式阳极是指不用回填料将井填起来,主要应用在地下水位非常高的环境中,这种环境能保证阳极全年都能得到水分浸泡。
这种阳极井应该在施工的时候及时用混泥土将阳极井的内壁保护起来,以防止受到施工或者时间的影响造成井壁坍塌。
开口式深井阳极的优点是:安装简单,日后维护也很方便;如果采用的是线状阳极,安装施工起来会更加简单易行。
非常适合在沿海地区以及地下水位非常高的南方地区使用。
闭口阳极是指使用回填料将阳极井中的阳极体填起来,起到降低接地电阻的
作用。
这种形式的深井阳极在安装施工上非常复杂,特别是将回填料填入阳极井的时候,对阳极体的影响非常大。
如果在在这种施工过程中出现问题,将很难修复。
因此,影响闭口式深井阳极质量的因素不仅限于阴极保护系统的设计、阳极材料的质量还有焦炭的回填方式,这些都是在施工过程中非常关键的。
在将填料放进阳极井中的时候,为了防止小颗粒的填料会浮在水面上造成填料间空隙大的问题,所以大多采用深井泵将填料浆打入井底。
这种方式直接提高了回填质量,保证了阳极的质量,而且大大减少了施工时间。
回填料的材料也从以前的冶金煅烧焦炭转变成了现在的石油煅烧焦炭。
深井阳极安装时与套管的距离也在50-300米之间，地床条件的选择跟浅埋阳极相同。
在安装阳极时，首先阳极体的导气管要对齐，以便于气体的排出，避免造成“气阻”现象，同时用固定螺栓将阳极体进行固定连接。
深井阳极地床安装方式跟管道深井阳极体安装方式基本一样，详细内容可参考管道深井阳极地床安装方式。
1、深井阳极地床与被保护构筑物距离不小于80米。
2、地床不宜设在低洼处、死水区以及排水区。
3、地床应避免设在存在有害物质（碳氢化合物、重金属盐和盐水等）污染的区域
4、阳极井开口位置应高出洪水位。
5、土层厚、无石块，便于施工。
对于土壤电阻率高的地区，如新疆等西北地区地处我国内陆，降水稀少，地表干旱，严重缺水；当土壤环境为沙石、戈壁等时，土壤电阻率极大，从而导致阴极保护系统无法正常运行，加速管道的腐蚀速率。
