一、实训目的通过本次实训，使学生了解汽车转向灯的工作原理和接线方法，掌握汽车转向灯电路的安装与调试技能，提高学生的动手实践能力和综合素质。

二、实训内容1. 汽车转向灯工作原理汽车转向灯由转向灯开关、转向灯继电器、转向灯控制器、转向灯灯泡和转向灯线束组成。

当驾驶员转动转向灯开关时，转向灯控制器接收信号，控制转向灯继电器工作，转向灯灯泡亮起，实现转向指示。

2. 汽车转向灯接线方法（1）了解汽车转向灯电路图：在开始接线之前，首先要熟悉汽车转向灯电路图，了解各元件之间的连接关系。

（2）准备工具和材料：接线时需要准备以下工具和材料：电烙铁、焊锡、剪刀、剥线钳、螺丝刀、绝缘胶带、万用表等。

（3）接线步骤：①断开电源：在进行接线之前，首先要确保汽车电源已经关闭，以保证安全。

②剥线：使用剥线钳剥去转向灯线束两端的绝缘层，露出线芯。

③焊接：将线芯插入对应的接线端子，使用电烙铁和焊锡进行焊接，确保焊点牢固、无虚焊。

④绝缘处理：在焊点处缠绕绝缘胶带，防止线路短路。

⑤检查：使用万用表测试线路通断，确保接线正确。

⑥安装：将转向灯线束安装在转向灯开关、转向灯继电器和转向灯控制器上。

⑦恢复电源：接线完成后，关闭点火开关，恢复汽车电源。

3. 汽车转向灯电路调试（1）检查转向灯开关：转动转向灯开关，观察转向灯是否正常工作。

（2）检查转向灯继电器：如果转向灯不亮，检查转向灯继电器是否工作正常。

（3）检查转向灯控制器：如果转向灯继电器工作正常，但转向灯不亮，检查转向灯控制器是否工作正常。

（4）检查转向灯灯泡：如果转向灯控制器工作正常，但转向灯不亮，检查转向灯灯泡是否损坏。

三、实训总结通过本次实训，我了解了汽车转向灯的工作原理和接线方法，掌握了汽车转向灯电路的安装与调试技能。

以下是我对本次实训的总结：1. 在接线过程中，要严格按照电路图进行操作，确保接线正确。

2. 在焊接过程中，要注意焊接质量，避免虚焊和短路。

3. 在调试过程中，要细心检查各个元件，确保转向灯电路正常工作。

模拟汽车左右转向灯控制相关试题练习

三、编程题（10分）：
1.增加两个LED表示雾灯和倒车灯，两个按键表示雾灯和倒车灯的开关，当单个按下时表示打开灯，松开时表示关闭灯。
任务四
任务名称：模拟汽车左右转向灯控制指导教师：
一、任务目的
通过单片机制作一个汽车模拟左右转向灯控制系统，熟悉C语言基本语句、复合语句、条件选择语句和循环语句的使用方法，了解顺序、选择和循环三种基本程序结构及结构化程序设计方法。
二、任务要求
1.焊接模拟汽车转向灯电路
2.程序编写，编译下载执行
3.Proteus仿真实现
4.软硬件联调，实现模拟汽车转向灯效果
三、过程考核标准及评价方法
考核项目
考核内容
分值
得分
Keil软件使用
程序编写及保存
20分
程序调试正确
10分
Protues软件使用
元器件输入与保存
10分
程序导入与演示
10分硬件连Βιβλιοθήκη 及调试元件焊接正确5分
硬件正确连接与调试
10分
安全文明操作
安全文明操作
5分
总分
班级：姓名：学号：
时间：年月日
任务四随堂考核试卷
（考核时间30分钟，各项之间时间分配自己决定）
班级：姓名：学号：得分：
一、填空题（14分）：
1.C语言的基本语句结构包括，，。
2.常用的选择语句有，，，。
3.循环语句有，，，。
4.C语言中用作为语句的结束符，表示单行注释符，表示段注释符。
二、简答题（6分）：
1.简述break和continue语句的作用和异同点。

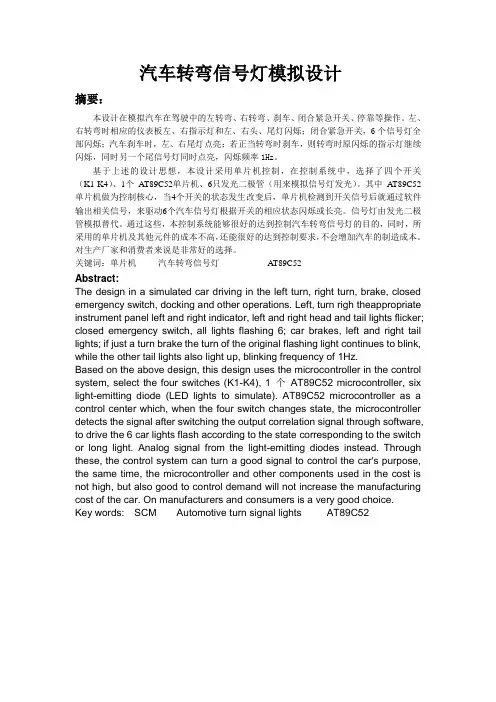

汽车转弯信号灯模拟设计
